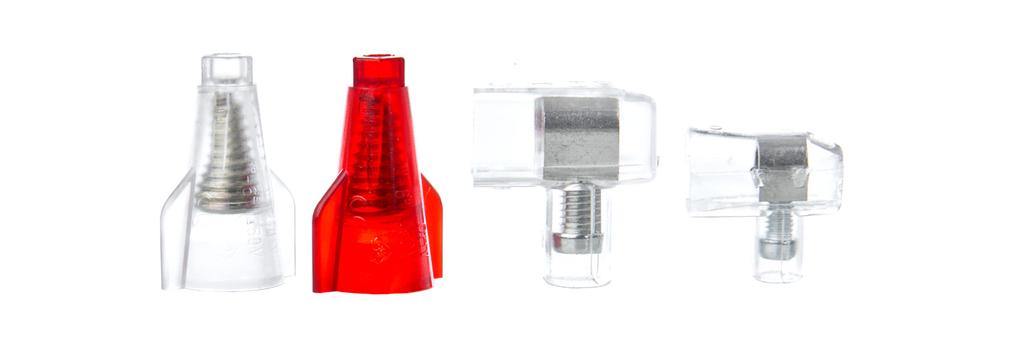

2 TOPPKLÄMMOR Våra toppklämmor har ett isolerhölje av glasklar polykarbonat, blåkromatiserad stålskruv och inläggshylsa av ytbehandlad mässing. Lämplig för att koppla en eller flertrådiga ledare i installationsdosor, apparaters inre ledningssystem och belysningsarmaturer. Skruvtoppklämmorna är S Fi D N CE-märkta. Vridtoppklämmorna innehar CE- och VDE-godkännande (EN & 2-4) SKRUVTOPPKLÄMMOR - UBÅTEN E-nummer Typ Förpackning Volt/Amp Kabelarea HE st (påse) 400/16 3 x 1.5mm² - 2 x 2.5mm² HE st (påse) 400/20 2 x 10mm² HE st (påse) 440/32 2 x 6mm² HE st (burk) 400/16 3 x 1.5mm² - 2 x 2.5mm² HE st (påse) 400/16 3 x 1.5mm² - 2 x 2.5mm² VRIDTOPPKLÄMMOR E-nummer Typ Förpackning Volt Kabelarea HE st (påse) x 1mm² - 2 x 6mm² HE26 Röd 100 st (påse) x 1mm² - 2 x 6mm² B HE26 Röd 175 st (burk) x 1mm² - 2 x 6mm² 2

3 KOPPLINGSPLINTAR Standardmaterialet i våra kopplingsplintar är polyamid 6.6 och inläggen i förtent mässing, med eller utan trådskydd. Skruvarna är som standard förzinkad stålskruv, men finns också i mässing. Våra plintar är S Fi D N CE-märkta och innehar även UL-certifikat. Plintarna finns även med isolermaterial polyetylen och obehandlade mässingsinlägg. KOPPLINGSLIST POLYAMID 6.6 E-nummer Typ Förpackning Volt Kabelarea HE1N 1000 / ,5 mm² HE2HN 500 / mm² HE6N 250 / mm² HE10H 150 / mm² HE16H 150 / mm² KOPPLINGSLIST TRÅDSKYDD POLYAMID 6.6 E-nummer Typ Förpackning Volt Kabelarea HE1N WPR 1000 / ,5 mm² HE4HN WPR 500 / mm² HE6N WPR 250 / mm² 3

4 KOPPLINGSLIST MÄSSINGSSKRUV POLYAMID 6.6 E-nummer Typ Förpackning Volt Kabelarea HE1N MS 1000 / ,5 mm² HE4HN MS 500 / mm² HE6N MS 250 / mm² HE10H MS 150 / mm² HE16H MS 150 / mm² KOPPLINGSLIST POLYETYLEN E-nummer Förpackning Volt Kabelarea / ,5 mm² / mm² / mm² / mm² / mm² / mm² TILLBEHÖR Till våra kopplingsplintar erbjuder vi på förfrågan även ett stort antal tillbehör, exempelvis överkopplingsbyglar, plintlock, fixpinnar, ledningshållare och märklister. 4

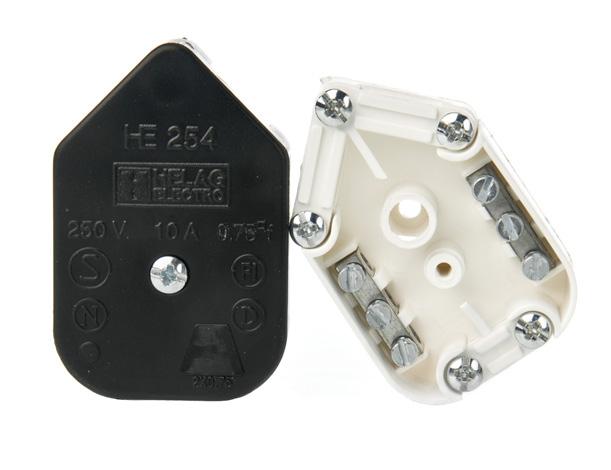

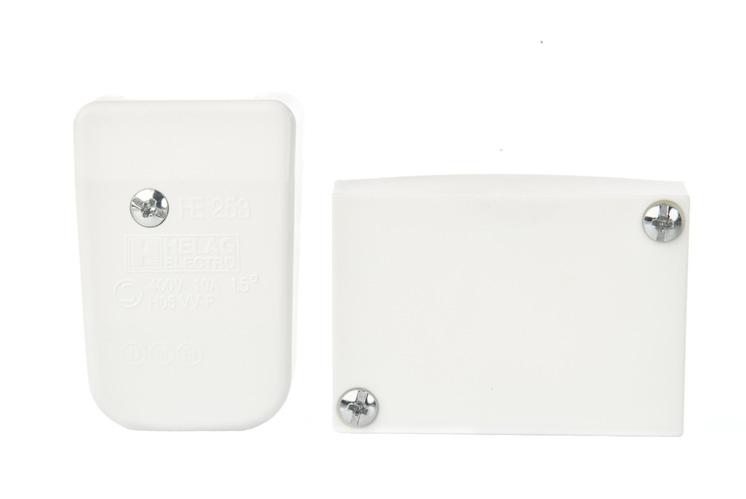

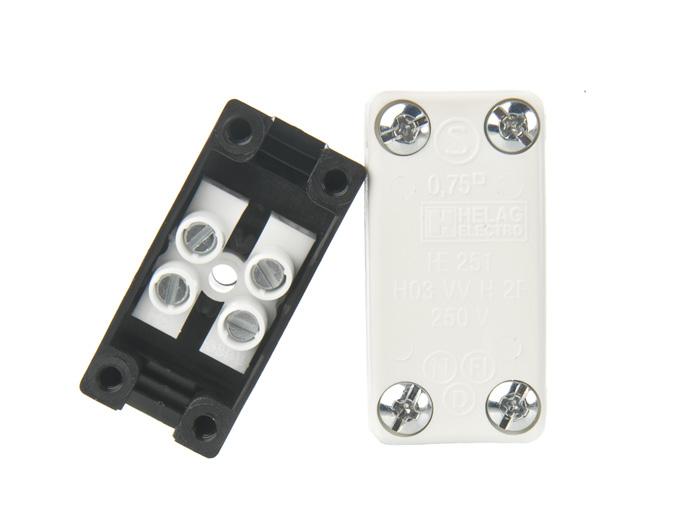

5 KOPPLINGSBOXAR Kopplingsboxarna tillverkas i polyamid 6.6 och finns i vitt eller svart utförande. De har ett brett användningsområde och är avsedda för fast eller friliggande montage. Boxarna är S Fi D N och CE-märkta. SKARVBOX E-nummer Typ Förpackning Volt Kabelarea HE251 VIT 1000 / x 1,5 mm² S HE251 SV 1000 / x 1,5 mm² FÖRGRENINGSBOX E-nummer Typ Förpackning Volt/A Kabelarea HE254 VIT 250 / / 10 4 x 1,5 mm² S HE254 SV 250 / / 10 4 x 1,5 mm² FÖRGRENINGSBOX - JORDAD E-nummer Typ Förpackning Volt/A Kabelarea HE253 VIT 250 / / 10 3 x 1,5 mm² S HE253 SV 250 / / 10 3 x 1,5 mm² Ritningar och mer info om våra kopplingsboxar finns på 5

6 KOPPLINGSBOXAR IP44 E-nummer Typ Poltal V/A Kabelarea Kabeldia THR.110.S6B 3 450/24 2,5 mm² < 9 mm KOPPLINGSBOXAR IP68 E-nummer Typ Poltal Utgångar Kabelarea Kabeldia THR.209.A4A.R mm² 7-14 mm THR.200.S3M ,5 mm² 4 9,5 mm FÖRDELNINGSBOXAR IP68 E-nummer Typ Poltal Utgångar Kabelarea Kabeldia THB.392.A4A.R 4 1 IN 3 UT 4 mm² 8-12 mm 6

7 SKARVDON Våra skarvdon klarar IP68 och kan utan problem grävas ner i marken. 2 till 6 poler för kabelareor upp till 4 mm², med dragavlastning avsedd för kabeldiameter 7 12 mm. E-nummer Typ Poltal V/A Kabelarea Kabeldia THB.391.A2A.R 2 450/ mm² 7 12 mm THB.391.A3A.R 3 450/ mm² 7 12 mm THB.391.A4A.R 4 450/ mm² 7 12 mm E-nummer Typ Poltal Inlägg Kabelarea Kabeldia THB.400.C3A.R 3 Trådskydd 4 mm² 5 13 mm THB.400.D3D.R 6 Trådskydd 2,5 mm² 8 17 mm 7

8 KONTAKTDON Kontaktdonen finns i 2 5 poler. Skruvanslutningen gör de lämpliga för enkel installation ute på fält. Donen klarar IP68 och levereras i kit med kabeldon hane och hona. På förfrågan tillhandahåller vi även paneldon passande för M20- och M25-hål. E-nummer Typ Poltal V/A Kabelarea Kabeldia THB.387.A2A.R 2 450/17,5 <2,5 mm² 7 12 mm THB.387.A3A.R 3 450/17,5 <2,5 mm² 7 12 mm THB.387.A4A.R 4 450/17,5 <2,5 mm² 7 12 mm THB.387.A5A.R 5 450/17,5 <2,5 mm² 7 12 mm Kontakta oss gärna via helag@helag.se för mer information, tillbehör eller förslag på produkter som passar just din applikation eller användningsområde. 8

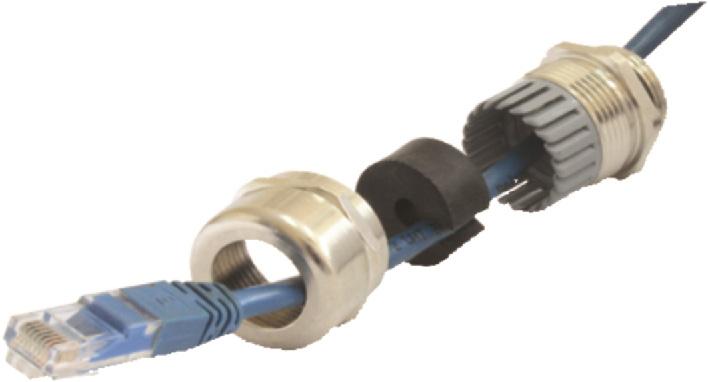

9 KABELFÖRSKRUVNINGAR Vi har ett brett utbud av kabelförskruvningar i polyamid, mässing eller rostfritt, samtliga IP68. Vi har även förskruvningar för EMC, höga temperaturer samt EX-klassade miljöer. Standardfärg är ljusgrå (RAL 7035), men lagerförs även i grått och svart. KABELFÖRSKRUVNINGAR POLYAMID - METRISK E-nummer Storlek Nyckeltag Gänglängd Klämområde M12 x 1,5 15 8,0 3 6,5 mm M16 x 1, , mm M20 x 1, , mm M20 x 1, , mm M20 x 1, , mm M25 x 1, , mm M25 x 1, , mm M32 x 1, , mm M40 x 1, , mm M50 x 1, , mm M63 x 1, , mm M16 x 1,5 19 8,0 4 8 mm M25 x 1, , mm M32 x 1, , mm M40 x 1, , mm M25 x 1, , mm M20 x 1, , mm 9

10 KABELFÖRSKRUVNINGAR POLYAMID - PG E-nummer Storlek MM Nyckeltag Gänglängd Klämområde PG9 15,2 19 8,0 4 8 mm PG7 12,5 15 8,0 3 6,5 mm PG11 18,6 22 8, mm PG13,5 20,4 24 9, mm PG16 22,5 27 9, mm PG21 28, , mm PG29 37, , mm PG36 47, , mm ORL-09 PG42 54, , mm ORL-10 PG48 59, , mm KABELFÖRSKRUVNINGAR SLITSAD PACKNING E-nummer Storlek Färg Nyckeltag Gänglängd Klämområde M25 Ljusgrå 33 10,0 1 x 5 mm M25 Ljusgrå 33 10,0 2 x 5 mm M25 Ljusgrå 33 10,0 3 x 5 mm M32 Ljusgrå 42 10,0 1 x 5 mm M25 Svart 33 10,0 1 x 5 mm M25 Svart 33 10,0 3 x 5 mm 10

11 KABELFÖRSKRUVNINGAR POLYAMID BÖJSKYDD Vi lagerhåller även fler storlekar, färger och alternativ i mässing. E-nummer Storlek Nyckeltag Gänglängd Klämområde M16 x 1, , mm M20 x 1, , mm M25 x 1, , mm KONTRAMUTTER POLYAMID - METRISK E-nummer Storlek Höjd (mm) Nyckeltag M12 x 1,5 5, M16 x 1,5 5, M20 x 1,5 6, M25 x 1,5 6, M32 x 1,5 7, M40 x 1,5 7, M50 x 1,5 8, M63 x 1,5 8,0 75 KONTRAMUTTER POLYAMID - PG E-nummer Storlek Höjd (mm) Nyckeltag PG7 5, PG9 5, PG11 5, PG13,5 6, PG16 6, PG21 7, PG29 7, PG36 8, PG42 8, PG48 8,

12 KABELFÖRSKRUVNINGAR MÄSSING - METRISK E-nummer Storlek Nyckeltag Gänglängd Klämområde M12 x 1,5 14 6,0 3 6,5 mm M16 x 1,5 17/18 8,0 4 8 mm M20 x 1,5 22 8, mm M25 x 1,5 24/27 8, mm M32 x 1,5 30/34 9, mm M40 x 1,5 40/43 9, mm M50 x 1,5 50/55 9, mm M63 x 1,5 65/65 14, mm M63 x 1,5 70/75 15, mm M75 x 1,5 90/90 20, mm M90 x 1,5 100/100 20, mm KABELFÖRSKRUVNINGAR MÄSSING - PG E-nummer Storlek Nyckeltag Gänglängd Klämområde PG7 14 6,0 3 6,5 mm PG9 17 8,0 4 8 mm PG , mm PG13,5 22 8, mm PG , mm PG , mm PG , mm PG , mm OPBG-09 PG , mm OPBG-10 PG , mm PG ,0 4 8 mm PG , mm PG13, , mm PG , mm PG , mm PG , mm PG , mm 12

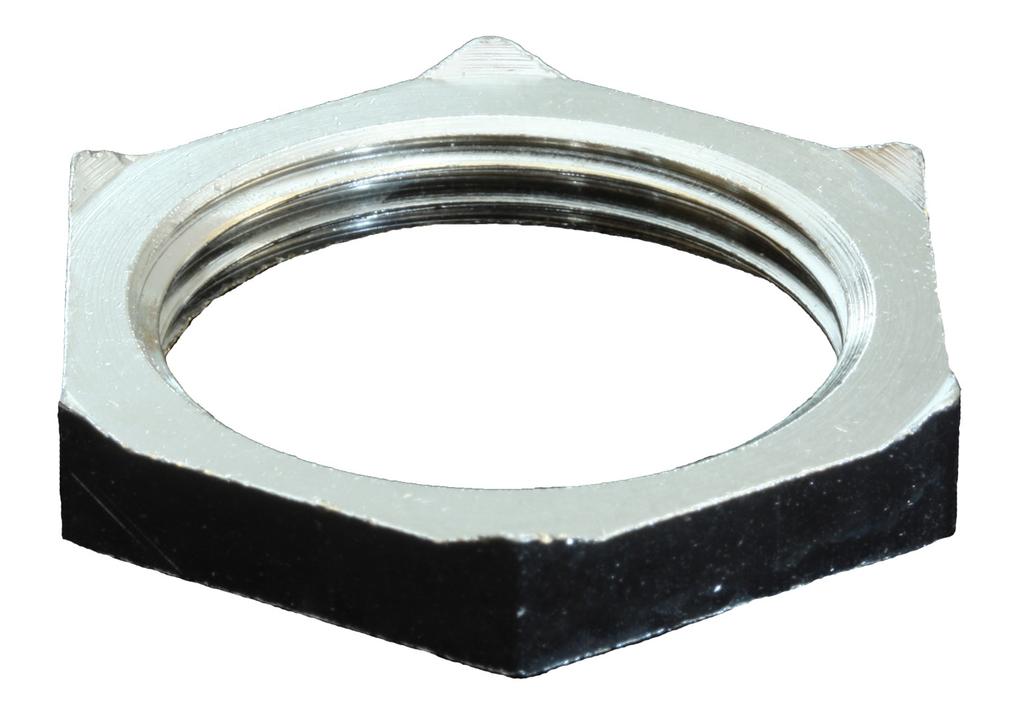

13 KONTRAMUTTER MÄSSING - METRISK E-nummer Storlek Höjd (mm) Nyckeltag M12 x 1,5 3, M16 x 1,5 3, M20 x 1,5 4, M25 x 1,5 4, M32 x 1,5 5, M40 x 1,5 5, M50 x 1,5 5, M63 x 1,5 5,0 70 KONTRAMUTTER MÄSSING - PG E-nummer Storlek Höjd (mm) Nyckeltag PG7 3, PG9 2, PG11 3, PG13,5 3, PG16 3, PG21 3, PG29 4, PG36 5, PG42 5,0 60 OPBL-10 PG48 5,

14 KABELFÖRSKRUVNINGAR EMC - METRISK E-nummer Storlek Gänglängd Klämområde M12 x 1,5 6,0 3 6,5 mm M16 x 1,5 7,0 4 8 mm M20 x 1,5 8, mm M25 x 1,5 8, mm M32 x 1,5 9, mm M40 x 1,5 9, mm M50 x 1,5 10, mm M63 x 1,5 15, mm KABELFÖRSKRUVNINGAR EMC - PG E-nummer Storlek Gänglängd Klämområde PG7 6,0 3 6,5 mm PG9 6,0 4 8 mm PG11 6, mm PG13,5 6, mm PG16 6, mm PG21 7, mm PG29 7, mm BSEM-08 PG36 10, mm BSEM-09 PG42 12, mm BSEM-10 PG48 14, mm 14

15 KONTRAMUTTER EMC - METRISK E-nummer Storlek Höjd (mm) Nyckeltag M12 x 1,5 3, M16 x 1,5 3, M20 x 1,5 3, M25 x 1,5 3, M32 x 1,5 4, M40 x 1,5 4, M50 x 1,5 4, M63 x 1,5 6,6 70 KONTRAMUTTER EMC - PG E-nummer Storlek Höjd (mm) Nyckeltag PG7 3, PG9 3, PG11 3, PG13,5 3, PG16 3, PG21 4, PG29 5, PG36 6, PG42 6, PG48 6,

16 KABELFÖRSKRUVNINGAR POLYAMID KIT E-nummer Storlek Förpackning M16 x 1,5 10 st / påse M20 x 1,5 10 st / påse (inkl. kontramuttrar) M20 x 1,5 10 st / påse M25 x 1,5 10 st / påse M32 x 1,5 5 st / påse SORTIMENTSLÅDOR E-nummer Antal delar Produkter M12 M M16 M25 FLERHÅLSTÄTNINGAR E-nummer Klämområde Förpackning x 7,0 mm 50 st/påse x 4,3 mm 50 st/påse VENTILATIONSPLUGG - PLAST E-nummer Storlek Färg Permeabilitet M12 x 1,5 Ljusgrå 16 L/h, 0,8 mbar M12 x 1,5 Svart 16 L/h, 0,8 mbar 16

17 BLINDSTOP POLYAMID - METRISK E-nummer Storlek Gänglängd Höjd M12 x 1,5 6,0 6, M16 x 1,5 7,0 6, M20 x 1,5 7,0 6, M25 x 1,5 10,0 8, M32 x 1,5 10,0 8, M40 x 1,5 10,0 8, M50 x 1,5 10,0 10, M63 x 1,5 10,0 12,0 BLINDSTOP POLYAMID - PG E-nummer Storlek Gänglängd Höjd OLK-01 PG7 6,0 8, PG9 6,0 9, PG11 6,0 9, PG13,5 6,0 8, PG16 6,0 8, PG21 8,0 12, PG29 8,0 12, PG36 10,0 15,0 17

18 BLINDSTOP MÄSSING - METRISK E-nummer Storlek Gänglängd Höjd M12 x 1,5 5,0 7, M16 x 1,5 5,0 8, M20 x 1,5 6,5 9, M25 x 1,5 7,0 11, M32 x 1,5 8,0 12, M40 x 1,5 8,5 13, M50 x 1,5 9,0 15, M63 x 1,5 10,0 16,0 BLINDSTOP MÄSSING - PG E-nummer Storlek Gänglängd Höjd (mm) OPBK01-R PG7 5,0 8, PG9 6,0 9, PG11 6,0 9, PG13,5 6,5 9, PG16 6,5 9, PG21 7,0 11, PG29 8,0 12, PG36 9,0 15,0 Vi tillhandahåller även ett brett sortiment av: - O-ringar - Flattätningar - Adaptrar - Reduceringar - Strypnipplar Besök vår hemsida eller kontakta oss för mer information. 18
