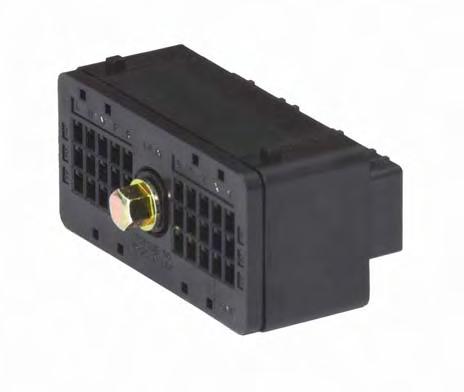

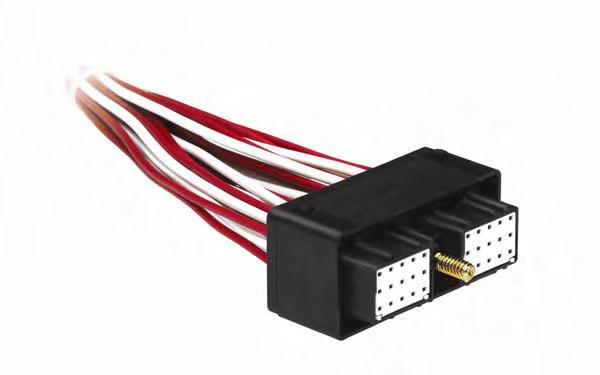

SHS - monteringsanvisning. Monterings- / Demontering-anvisning. Crimpinstruktion.

Transkript

1 Monterings- / Demontering-anvisning Crimpinstruktion

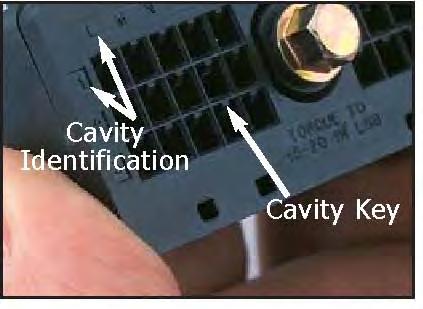

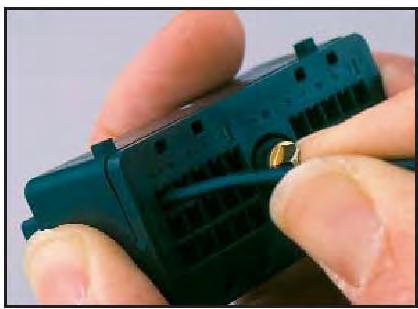

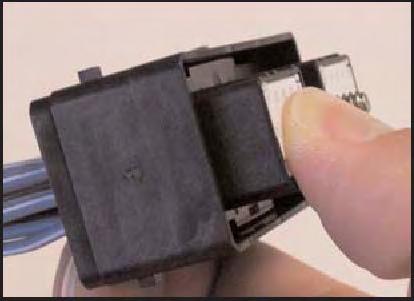

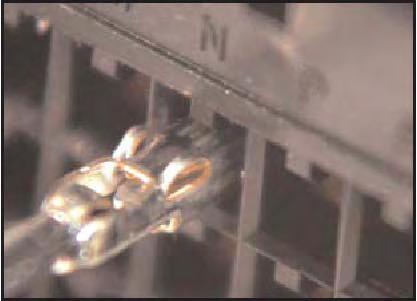

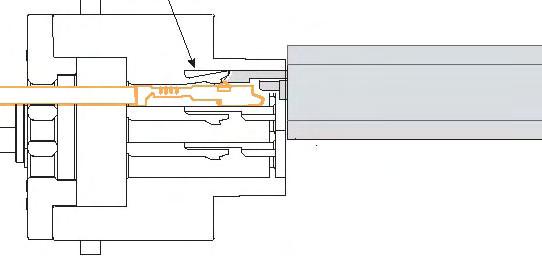

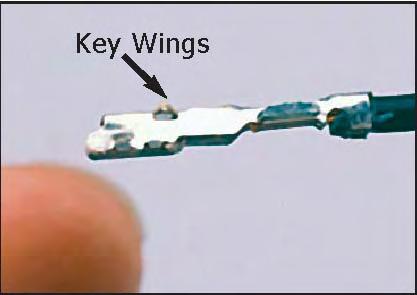

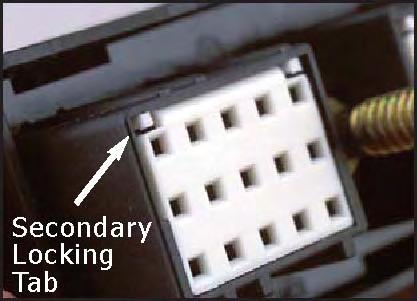

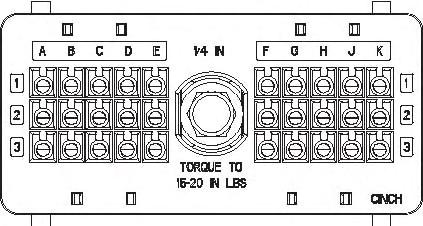

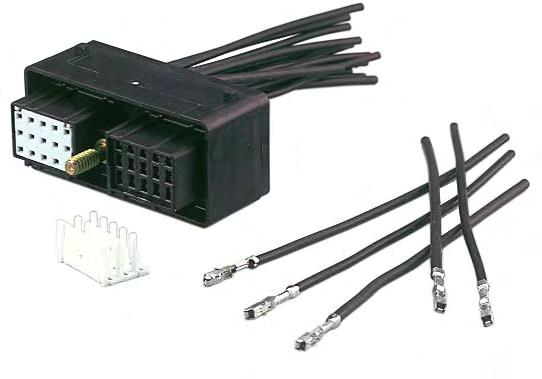

2 Monteringsanvisning 1) Montering av hylsdonet Börja med att se till så att sekundärlåset är öppet. Den vita fronten på kontakterna är utdragna se bild till höger. Håll kontakten stadigt och se till så att positionsmarkeringen är rättvänd. 2) Insättning av enskilda kontakter Då huset hålls med markeringar rättvända ta den crimpta kontakten med nycklings-vingarna uppåt och skjut in i kontakthuset. 3) Tryck Klick Dra Tyck in kontakten med den crimpta kabeln hela vägen tills den bottnar. Verifiera låsning genom att dra lite lätt i kabeln efteråt. Repetera steg 2 och 3 tills alla kontakter är monterade i önskade positioner och montera blindplugg i de övriga. (Blindplugg art nr: )

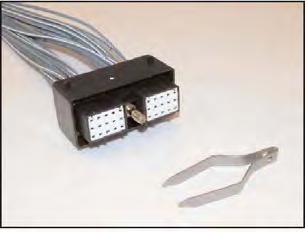

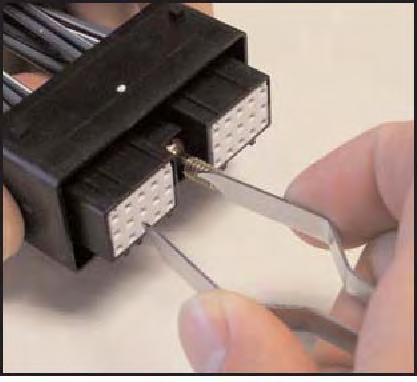

3 4) Sekundärt lås Slutligen tryck fast det sekundära låset. Skulle detta gå trögt kontrollera att alla kablar verkligen har kommit i position. Demonteringsanvisning Demontering av kabel från SHS kontakten sker i ett två stegs förfarande. Båda stegen kräver speciella verktyg. Verktygen fungerar för såväl den 18- som den 30-poliga kontakten. 1) Avlägsna det sekundära låset Demonteringsverktyg 2:a låset art/nr: Håll kontakten så att de två små låsklackarna är vända uppåt. Fatta med demonteringsverktygets spetsar om låsklackarna och kläm ihop lätt.

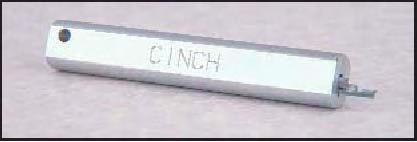

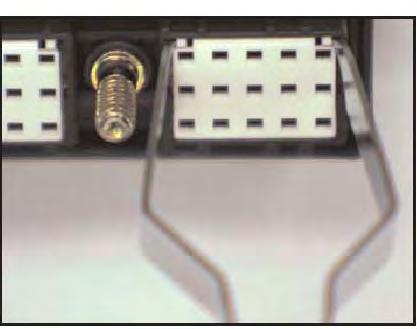

4 Låsklackarna är nu lösgjorda och med verktyget ännu ihop tryckt dras låset utåt för att lösgöra det sekundära låset. Demontera den vita fronten helt se bild. När den vita fronten är helt demonterad har man full tillgång till att demontera de enskilda kontaktelementen. 2) Avlägsna de enskilda kontaktelementen med kabel Verktyg för demontering av enskilda kontaktelement. Art nr: Demonteringsverktyget är utrustad med en längre fjäderbelastad spets, som lösgör det enskilda låset för kontaktelementet. Medan den kortare fasta delen trycker ut kontakten efter det att den lösgjorts. Håll kontakten med kavitets märkningen uppåt och tryck in demonteringsverktyget från fronten där den tidigare sekundära låsningen satt.

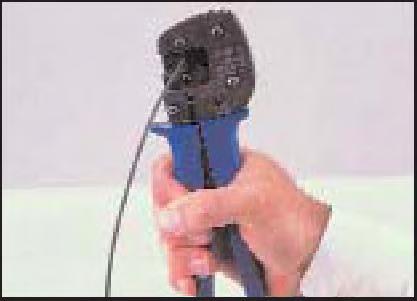

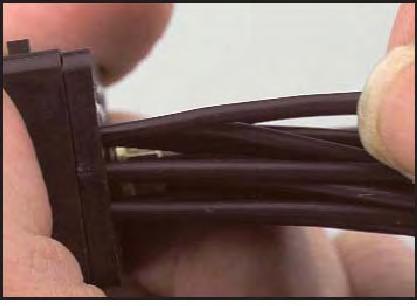

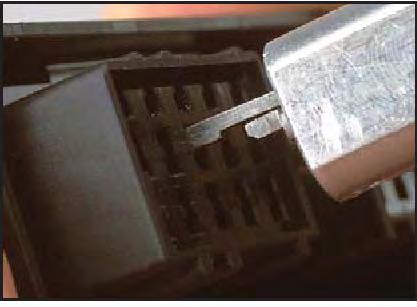

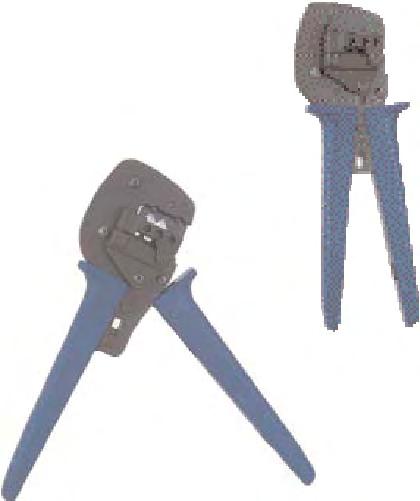

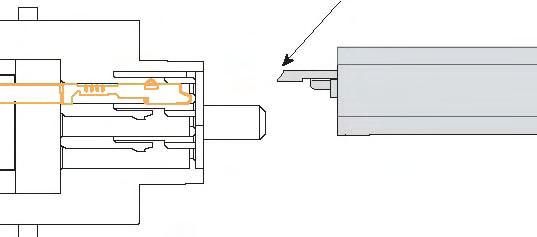

5 Det längre fjäderbelastade stiftet på demonteringsverktyget skall vara uppåt och trycks in till botten i den kavitet som önskas demonteras. När demonteringsverktyget är i botten dras den lösgjorda kabeln ut bakifrån. Skulle kablarna vara sammanbundna med buntband kan detta behövas tas bort för enklare demontering. Crimpinstruktion Cinch erbjuder två handcrimpverktyg för crimpning av de enskilda kontaktelementen. Art nr Kontaktelement Kabelarea tång SHS-F-CR mm SHS-F-CR mm2 För mer crimp information se även ritning S (återfinns längst bak i detta dokument.) Tillse att verktyget är i utgångsläget genom att fullgöra en crimpning utan någon kontakt i själv verktyget.

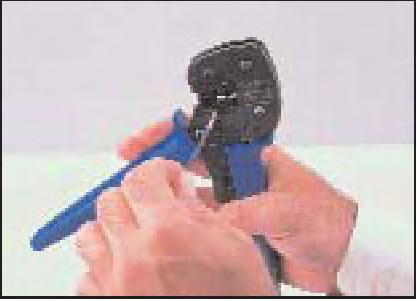

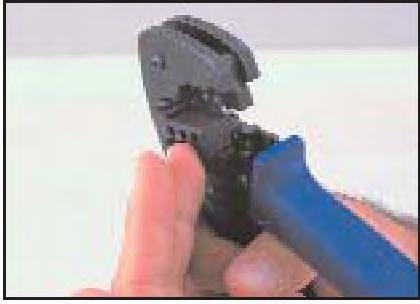

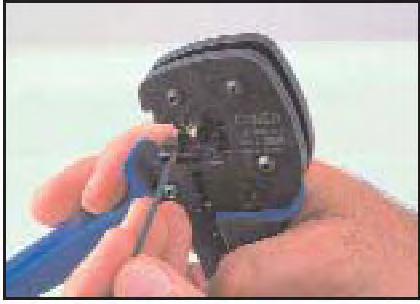

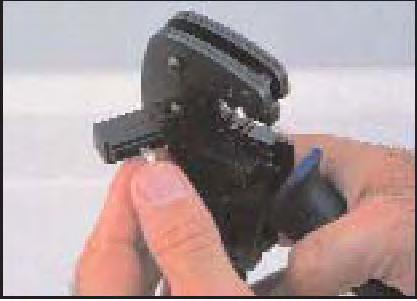

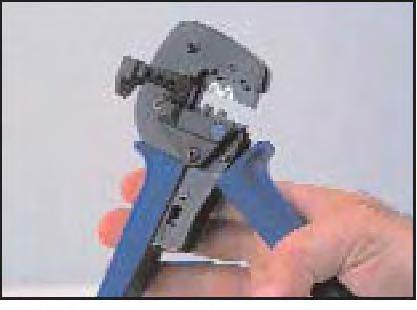

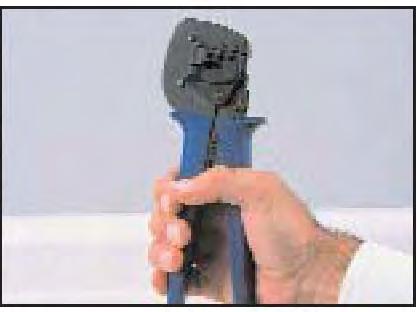

6 Nu är verktyget klart att användas. Öppna dess kontaktelementhållare. Sätt in ett kontaktelement i rätt öppning i verktyget se markering i verktyget. (Rätt kabel area.) Kontaktelementen kan endast sättas in med crimp vingarna uppåt. Stäng kontaktelementhållaren. Kabeln skall vara avisolerad 4,85 mm långt. Observera att kabelisoleringen måste ligga inom rätt toleranser för att uppnå / innehålla hösta IP-klassning. Se data nedan på bifogad kontakt ritning samt info om amerikanska GXL / TXL kabel. Nu är kontaktelement och kabel crimpningen så att verktyget öppnar igen. i rätt position. Fullfölj nu

7 TXL Rated Temperature:125 o C Raference standard:sae J1128 Tinned or bare,stranded copper conductor Cross-linked PE insulation Uniform insulation thickness to ensure easy stripping and cutting Technical Parameters AWG Area Construction Insulation Thickness Max.Diameter mm2 mm mm / / / / / / / / GXL Rated Temperature:125 o C Raference standard:sae J1128 Tinned or bare,stranded copper conductor Cross-linked PE insulation Uniform insulation thickness to ensure easy stripping and cutting Technical Parameters AWG Area Construction Insulation Thickness Max.Diameter mm 2 mm mm / / / / / /
