Montage och service betäckningar VM uppdaterad
|
|
|
- Sofia Jonasson
- för 5 år sedan
- Visningar:
Transkript

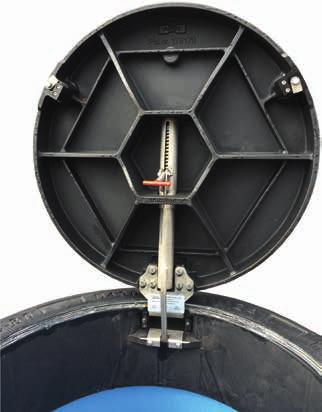

1 Montage och service betäckningar VM uppdaterad Ventim Ventil & Instrument AB Flygplatsvägen Kalmar
2 Innehållsförteckning Montageanvisning för fast och flytande betäckning i betongkasun...3 Att tänka på vid montage av gjuten segjärnsbetäckning VM Montageanvisning för svetsad betäckning VM i betongkasun... 4 Principskisser... 5 Principskiss för betäckning VM med PE-foderrör alternativt betongrör/kona...5 Principskiss för kammartak...5 Principskiss för svetsad betäckning VM i betongkasun...6 Byte av fjäderpaket på segjärnsbetäckning VM Verktyg...7 Steg 1: Demontera säkerhetsbleck och säkerhetslås...8 Steg 2: Placera en distansbit mellan gångjärnsarmen och fjäderpaketet...9 Steg 3: Montage av nytt fjäderpaket...10 Steg 4: Säkerhetsbleck och säkerhetslås återmonteras Byte av låsningsset på segjärnsbetäckning VM Verktyg och låsklack/låsbult Steg 1: Skyddshylsa montaras och M16-bult och låsklack med fjäder skruvas ihop Steg 2: M8-bult skruvas in i botten på låsklacken tills det tar stopp (12 mm) Steg 3: M16-bulten lossas i låsklacken Byte av låsningsset på svetsad betäckning VM Verktyg och låsklack/låsbult...16 Steg 1: M16-bult och låsklack med fjäder skruvas ihop Steg 2: M8-bult skruvas in i botten på låsklacken tills det tar stopp (12 mm)...18 Steg 3: M16-bult lossas Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se
3 Montageanvisning för fast och flytande betäckning i betongkasun»» Betäckningen ska vara stängd vid montage.»» Notera vikten på betäckningen.»» Mått som bör beaktas är H-måttet för gångjärnshuset. Efter färdigt montage kan betäckningen öppnas. För att öppna respektive stänga betäckningen används en fast eller ledad nyckel storlek 27. Låsbultarna är monterade med fjäderanspänning. 5-8 varv krävs för att öppna alternativt stänga betäckningen. Notera att bultarna INTE ska/går att skruva ur utan de ska sitta kvar i gängan. När ocket är öppet aktiveras en röd säkerhetsspärr för att undvika ofrivillig stängning. För att stänga locket krävs att låsspärren avaktiveras/lyfts (gäller enbart gjutna betäckningar). Innan locket stängs bör packning och mekaniska anläggningsytor rengöras. Vid stängning rekommenderas att främre delen av locket trycks ner för att säkerställa att betäckningen blir korrekt låst. Detsamma gäller vid öppning för att släppa på anspänningen på låsklacken. Vi rekommenderar att betäckningen spänns med 40N för att vara helt säker på korrekt stängning. Använd inte övervåld vid dragning av bultar, se dock till att locket är ordentligt stängt. Vid brunnsöversyn bör alla rörliga delar smörjas. Eventuella skador på galvanisering behandlas med zinkspray eller liknande. Säkerhetsspärr 3 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se
4 Att tänka på vid montage av gjuten segjärnsbetäckning VM »» Montera med lockstängning i färdriktning»» Säkerställ låsning»» Vikt (se tabell nedan)»» Mått gångjärnshus»» Låsspärr»» Rengöring Stl. Typ Kg Ø600 Flytande/teleskopisk 132 Ø800 Flytande/teleskopisk 166 Ø600 Fast 142 Ø800 Fast 184 Montageanvisning för svetsad betäckning VM i betongkasun Betäckningen ska vara låst och fastspänd under montaget. I betongbrunnen är det ingjutet två stycken M16 gängor för fäste till lyftöglor. Betongkasunen ska undergjutas på bästa möjliga sätt, se Principskiss för svetsad betäckning VM i betongkasun sidan 6. Ventim tillverkar betongkasuner specialanpassade för våra fyrkantiga galvaniserade betäckningar. 4 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

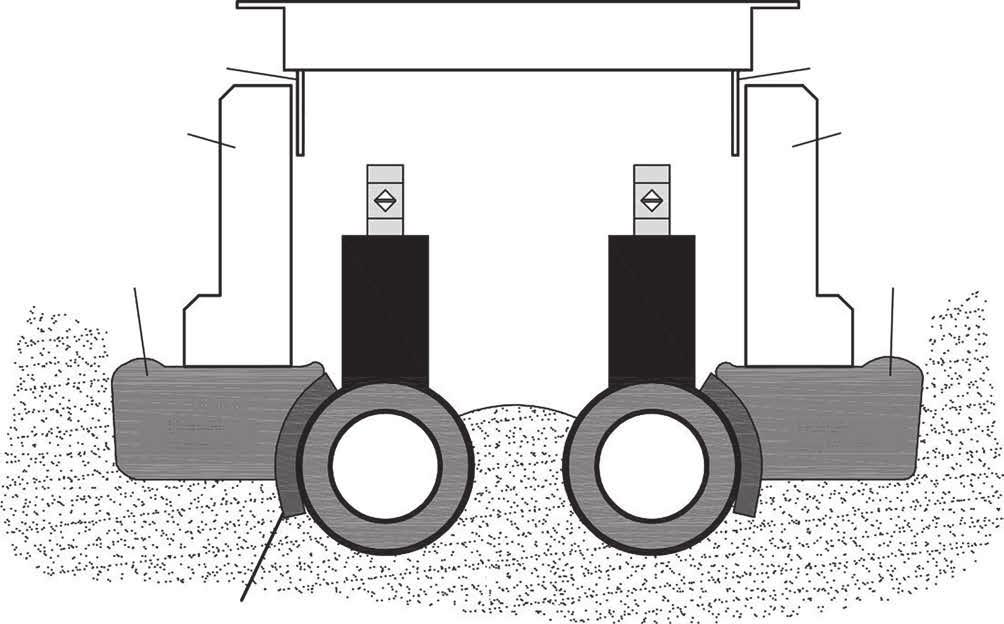

5 Principskisser Principskiss för betäckning VM med PE-foderrör alternativt betongrör/kona Fast betäckning Asfaltbeläggning Skrapring/packning Betongkona Betäckning Asfaltbeläggning Skrapring/packning Betongringar Betäckning AG/grus/sand AG/grus/sand Flytande/teleskopisk betäckning Asfaltbeläggning Skrapring/packning Betongkona Betäckning Asfaltbeläggning Skrapring/packning Betäckning Betongringar AG/grus/sand AG/grus/sand Principskiss för kammartak PE-foderrör Betongring Teleskop Sica svällband Betäckning Ingjuten PE-foderrör Asfalt Skrapring/packning AG/grus/sand Dränering Kammartak 5 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se
6 Principskiss för svetsad betäckning VM i betongkasun Undergjutes vid behov Betongkasun Betäckning Undergjutes vid behov Betongkasun Undergjutes Undergjutes Gjuten betong Gjuten betong Skumisolering Sand 6 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se
7 Byte av fjäderpaket på segjärnsbetäckning VM Scanna QR-koden och se instruktionsfilmen på din mobil eller surfplatta. Eller klicka här: Verktyg Hylsnyckel 27 mm Skiftnyckel 13 mm Insexnyckel 5 mm Distansbit, ca 25 mm bred Kofot 7 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

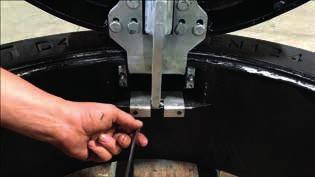

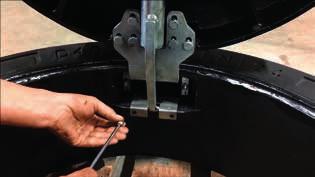

8 Steg 1: Demontera säkerhetsbleck och säkerhetslås 8 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

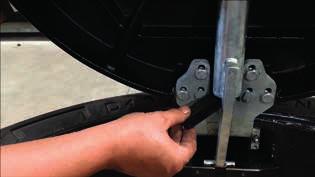

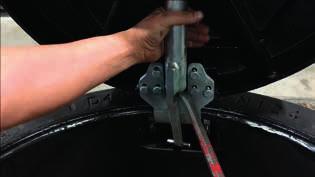

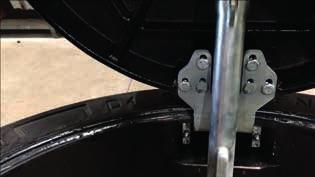

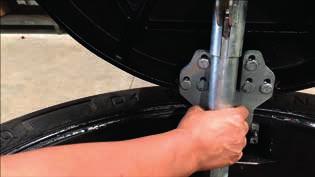

9 Steg 2: Placera en distansbit mellan gångjärnsarmen och fjäderpaketet Fjäderpaketet lossas genom att locket på betäckningen tippas bakåt i öppen position. Iaktta stor försiktighet! Händer och fingrar ska vara skyddade/på avstånd! 9 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

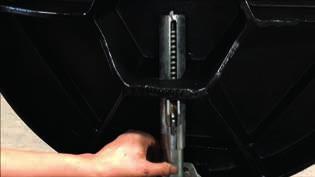

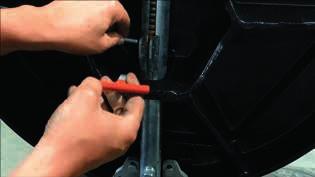

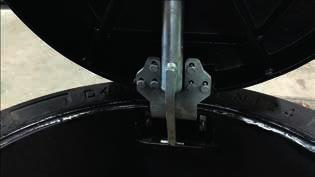

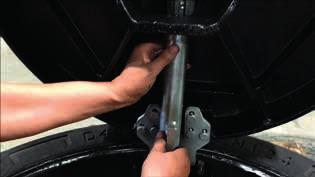

10 Steg 3: Montage av nytt fjäderpaket Skjut fjäderpaketet på plats. Använd en kofot mellan fjäderpaketet och gångjärnsarmen när fjäderpaketet pressas på plats. Var noga med att nedre delen på fjäderpaketet sätts i spåret på själva betäckningen! 10 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

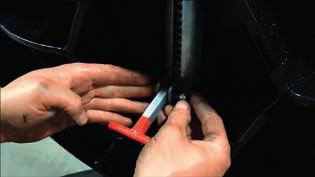

11 Steg 4: Säkerhetsbleck och säkerhetslås återmonteras Byte av fjäderpaketet är klart och betäckningen är klar att användas. 11 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar
12 Byte av låsningsset på segjärnsbetäckning VM Scanna QR-koden och se instruktionsfilmen på din mobil eller surfplatta. Eller klicka här: Verktyg och låsklack/låsbult Hylsnyckel 27 mm Skiftnyckel 13 mm Skyddshylsa Insexnyckel 5 mm Stoppklack Låsklack/låsbult M8 bult Låsklack med fjäder M16 bult 12 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

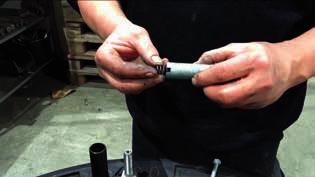

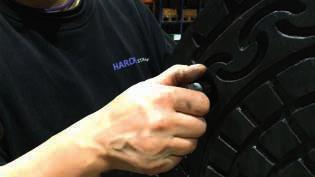

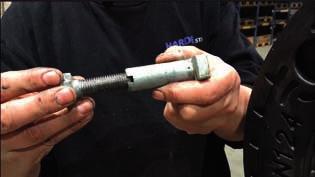

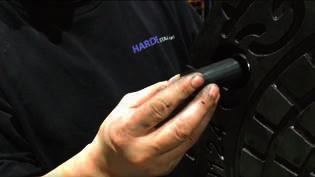

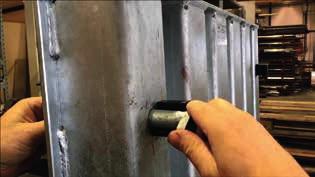

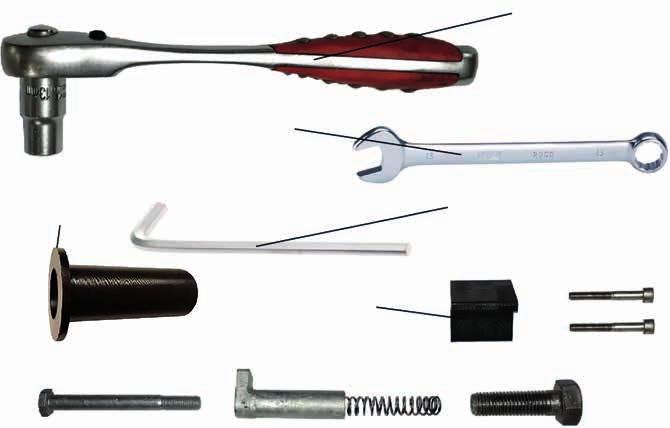

13 Steg 1: Skyddshylsa montaras och M16-bult och låsklack med fjäder skruvas ihop Komponenterna måste smörjas ordentligt med fett före montering. Det är viktigt att M16-bult och låsklack med fjäder spänns ihop. Minst 8 varv på Ø600 och minst 12 varv på Ø800. Detta för att säkerställa att det finns ett tillräckligt spelrum för M8-bulten när den monteras. 13 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

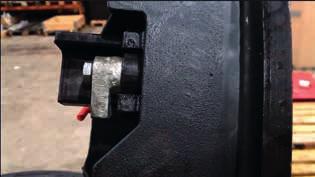

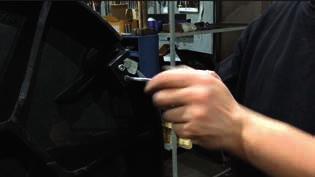

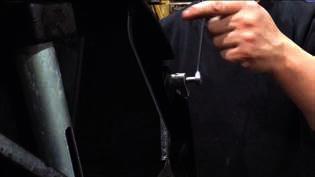

14 Steg 2: M8-bult skruvas in i botten på låsklacken tills det tar stopp (12 mm) Håll emot med hylsnyckeln, 27 mm, på M16-bulten vid inskruvning av M8-bulten så att låsklacken inte lossnar! Kontrollera att det är ett spelrum mellan låsklackens botten och M8-bulten samt att M8- bulten är tillräckligt dragen. Spelrum 14 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

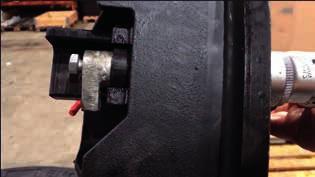

15 Steg 3: M16-bulten lossas i låsklacken M16-bulten lossas i låsklacken så att den nästan är i kontakt med M8-bulten. Betäckningen är nu klar att låsas. Byte av låsningsset är klart och betäckningen klar att användas. 15 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se
16 Byte av låsningsset på svetsad betäckning VM Scanna QR-koden och se instruktionsfilmen på din mobil eller surfplatta. Eller klicka här: Verktyg och låsklack/låsbult Hylsnyckel 27 mm Skiftnyckel 13 mm Insexnyckel 5 mm Stoppklack Låsklack/låsbult M8 bult Låsklack med fjäder M16 bult 16 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

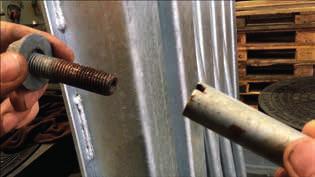

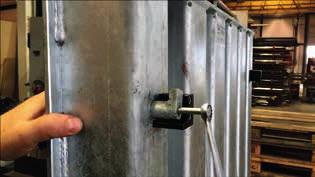

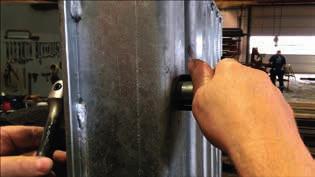

17 Steg 1: M16-bult och låsklack med fjäder skruvas ihop Det är viktigt att M16-bult och låsklack med fjäder spänns ihop minst 12 varv. Detta för att säkerställa att det finns ett tillräckligt spelrum för M8-bulten när den monteras. 17 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar

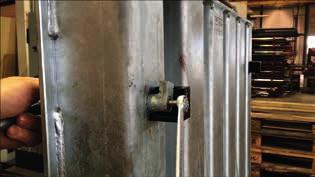

18 Steg 2: M8-bult skruvas in i botten på låsklacken tills det tar stopp (12 mm) Håll emot med hylsnyckeln, 27 mm, på M16-bulten vid inskruvning av M8-bulten så att låsklacken inte lossnar! Kontrollera att det är ett spelrum mellan låsklackens botten och M8-bulten samt att M8- bulten är tillräckligt dragen. Spelrum 18 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se

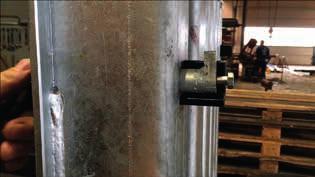

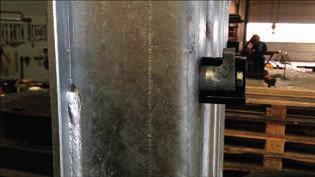

19 Steg 3: M16-bult lossas M16-bulten lossas i låsklacken så att den nästan är i kontakt med M8-bulten. Betäckningen är nu klar att låsas. Byte av låsningsset är klart och betäckningen klar att användas. 19 Ventim Ventil & Instrument AB Flygplatsvägen Kalmar info@ventim.se
20 Ventim Ventil & Instrument AB Flygplatsvägen 19 Box Kalmar Tel
