INSTALLATIONSANVISNING MO050C

Transkript

1 INSTALLATIONSANVISNING MO050C

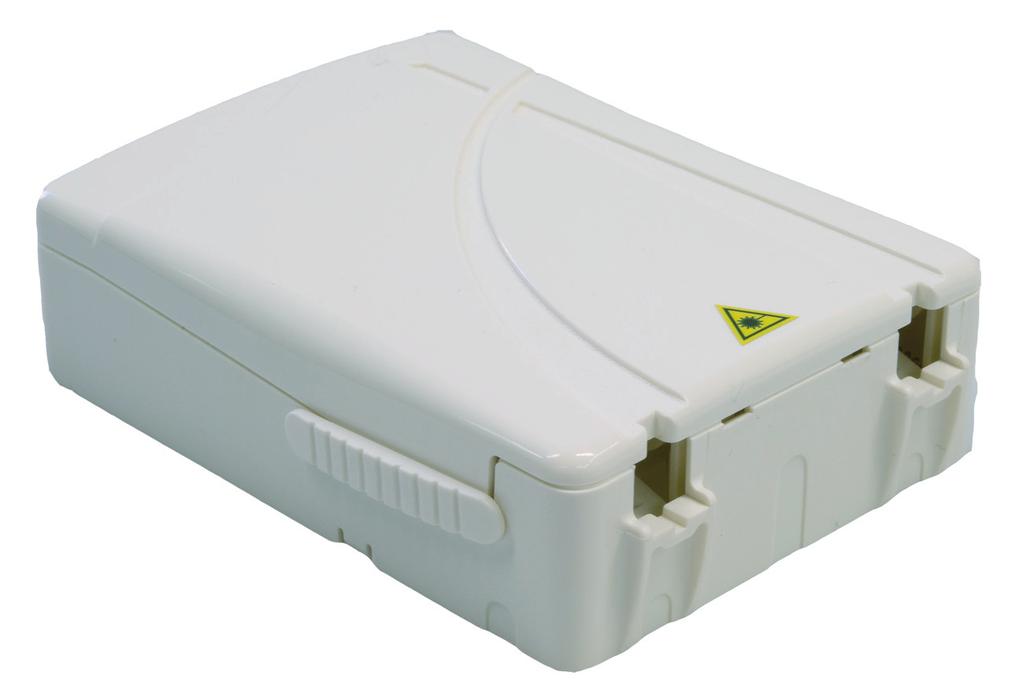

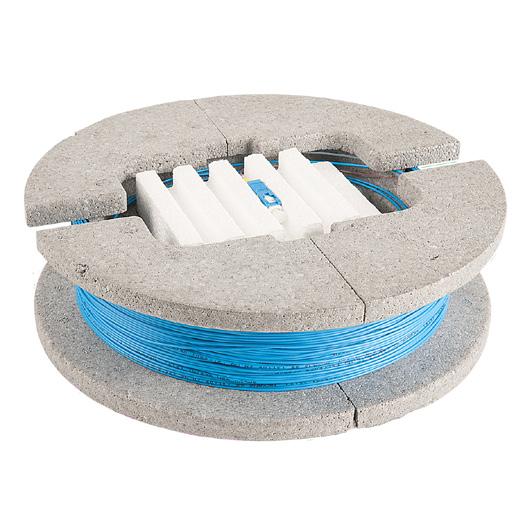

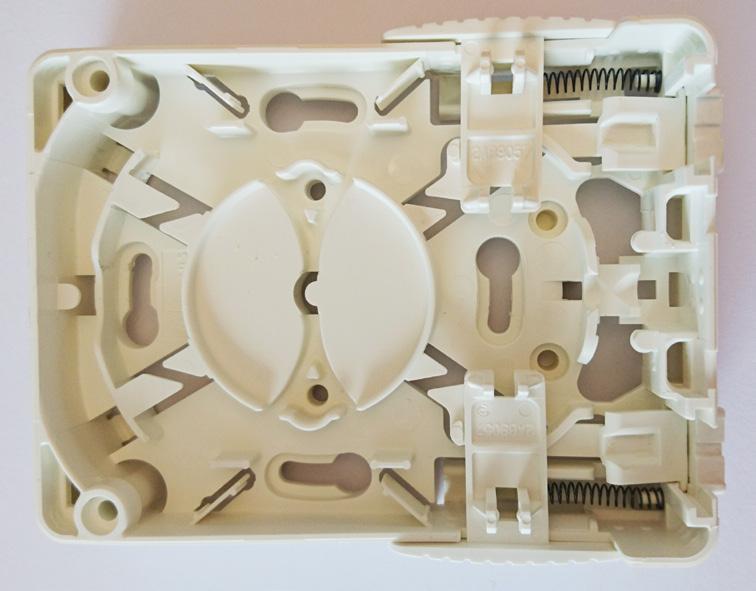

2 @XS-fiberuttag uttag är designat för FTTHmarknaden som en passiv kopplingspunkt (gränssnitt) i består av en underdel (innehållande kabelstyrning, skarvhållare, fiberstyrning, hållare för mellanstycken samt ett skydd mot laserstrålning) och ett lock. Det finns tre varianter (se sista bladet): förkontakterat med kabel GALDV. - Förkontakterad kabel med kontakt anpassad för montering i uttaget. - Komplett kit med fibersvans och mellanstycke. Dimension: Djup: Bredd: Höjd: Installation 28 mm 75 mm 100 mm För dosmontage För väggmontage Uttaget har tre fästpunkter för fastsättning mot vägg (se bild). Anpassade fästskruvar bipackas. Fästpunkter för skruv mot vägg. Vid installation direkt mot vägg finns ingångar för kabel/mikrorör på höger och vänster sida samt nederkant av uttaget (se bild). Vid användning av robust kabel kan valfri ingång användas (röd markering). Vid användning av mikrorör får endast de grönmarkerade ingångarna i nederkant användas. Ingångar för kabel/mikrorör Kontakt- / fibernummer i uttaget räknas med start från vänster (se bild). 1 2 Kontakt- / fibernummer med start från vänster MO050C,

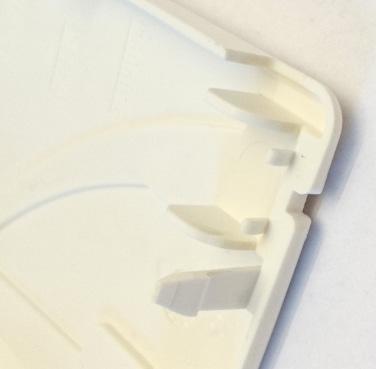

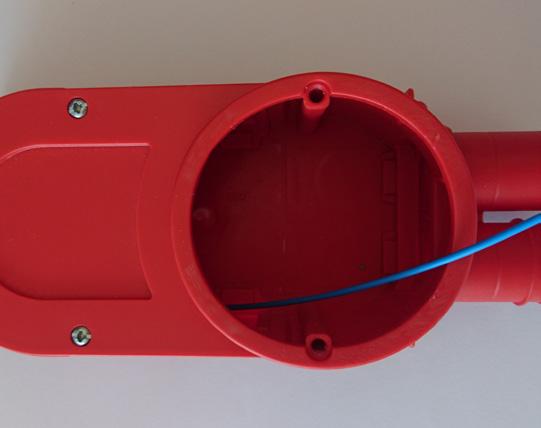

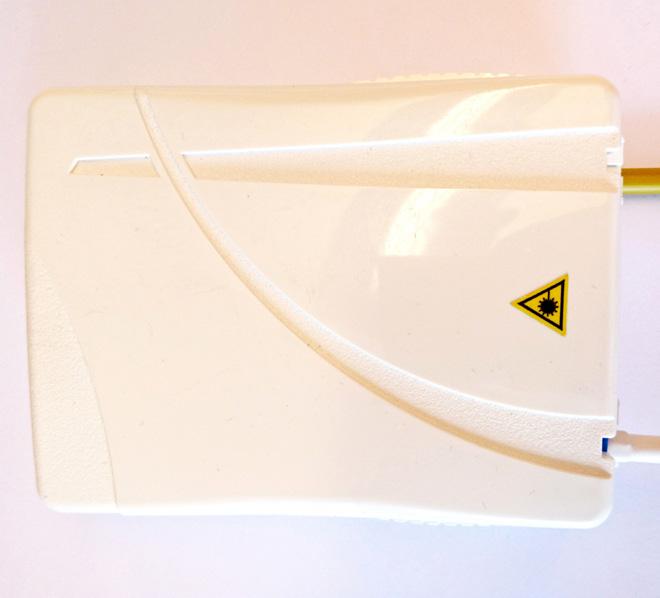

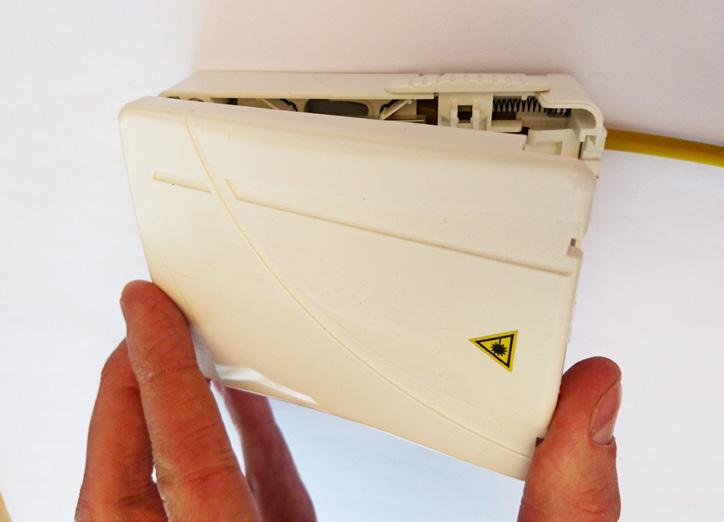

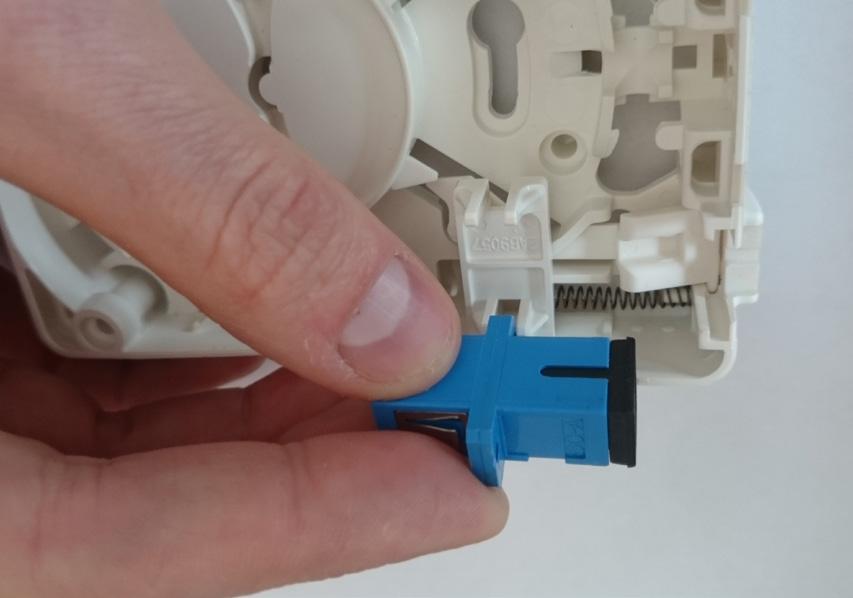

3 Montage i apparatdosa för kabelintag bakifrån 1 2 Kabel och fibervinda för dosa är ett tillbehör framtaget för montering i marknaden befintliga vägg- /apparatdosor. Linda upp kabeln ca 1 varv på vindan och se till så kabeln kommer upp enligt bild 2. Var även noga så att pilarna på vindan pekar uppåt. Fäst vindan i dosan med befintliga skruvar, 60 mm mellan skruvarna. Alternativt kan både vindan och fästas med samma skruvar. Dra kabeln minst ett varv på baksidan av fiberuttaget och gå upp med kabeln genom hålen markerade på bild 3. Skruva fast fiberuttaget på fibervindan med de två hålen markerade på bild Preparering Mellanstycket monteras med styrspår nedåt enligt bild för att säkerställa funktion. Innan fiberuttagets lock sätts på plats tas dammskyddet av mellanstycket. Observera styrspår Montera mellanstycket Dammluckan är integrerad i uttaget och utformad med ett spår för att inte smutsa ner ferrulen på kontakten när kontakten ska monteras. Dammlucka med spår Skär försiktigt upp det ingångshål för kabeln/ mikroröret som passar den tänkta installationsplatsen (se sida 2). MO050C,

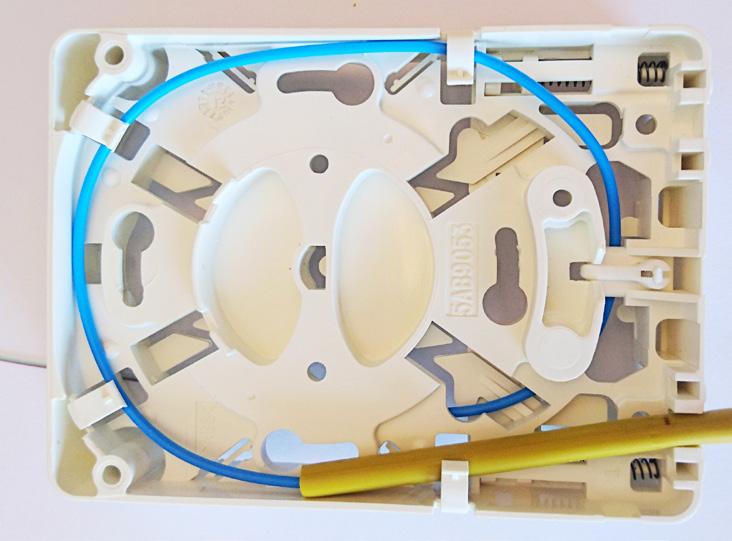

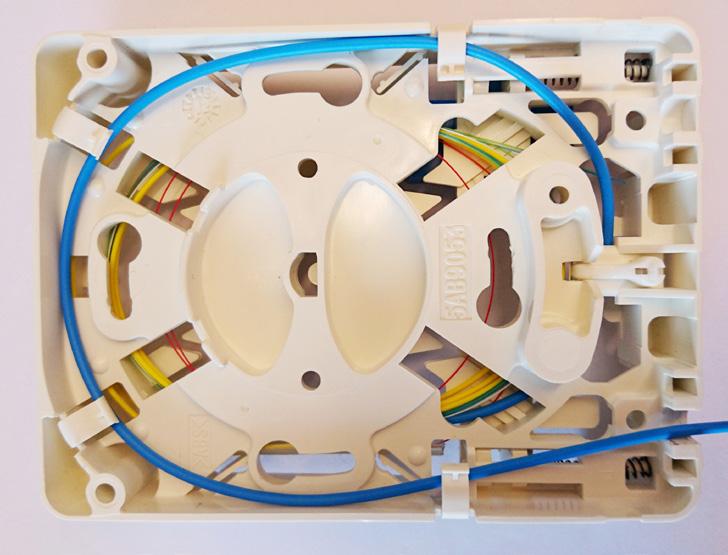

4 Kabeln placeras under hållarna på uttagets baksida. Bilden visar installation när mellanstycket är placerad på vänster sida (sett framifrån). Är mellanstycket placerad på höger sida installeras kabeln från motsatt sida. Kabeln förs upp till framsidan av uttaget genom det vänsta nedre hålet ifall kabeln kommer från höger och det högra ifall kabeln kommer från vänster (sett bakifrån). OBS, skall eventuella mikrorör avslutas i uttaget installeras den på samma sätt som kabeln men avslutas mellan pilarna, se bild. Vid användning av krimphylsa (för luftduktlösning) placeras denna i höjd med den nedre pilen, se bild till höger. Enbart kabel Kabel i mikrorör Vid installation i Skanovas nät följ anvisning T Kundanslutning vid Fiber i Accessnätet (FiA) Där kabeln går från baksidan till framsidan på uttaget skall kabeln fästas med buntband, se bild. Buntbandets låsning placeras på uttagets baksida. Kabeln skall avmantals på framsidan av uttaget. Krimphylsans placering Övre kabelguide Krimphylsa Buntband Kontakteringsvariant, Fibersvans Avmantla kabeln mellan de två svarta pilarna. Uppskalningslängd från mantelkant på kabeln: 80 cm (4 varv). Längd på fibersvans: 90 cm (4 varv). Skarvhylsa Avmantla kabeln här Använd skarvhylsa för enkelfiberskarv med längden 40 mm. Fibern slingas ner i fiberstyrningen (inbyggd kassett). Skarvhylsan placeras i den valda skarvhållaren. Se till att fibersvansen som kommer ut från skarvhylsan placeras under den övre kabelguiden. Framsida av uttaget Innan kontakten sätts i mellanstycket se till att sista fiberslingan närmast kontakten är placerad under den övre kabelguiden enligt bild för att säkerställa rörlig funktion för kontakten. Det är även möjligt att installera fibern i S-form enligt bild till höger. OBS! De fiber i kabeln som inte svetsas in klipps 80 cm från mantelkant och slingas in i fiberstyrningen. MO050C, Fiber i S-form

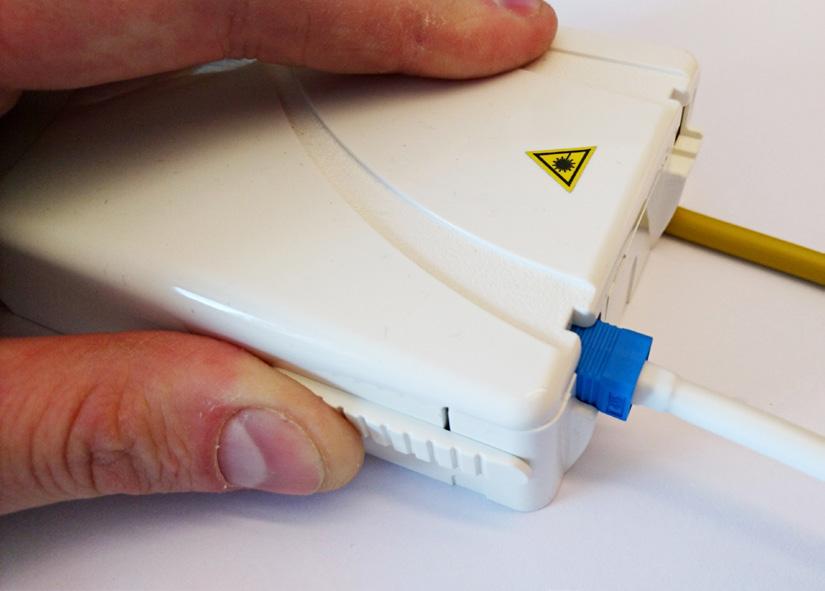

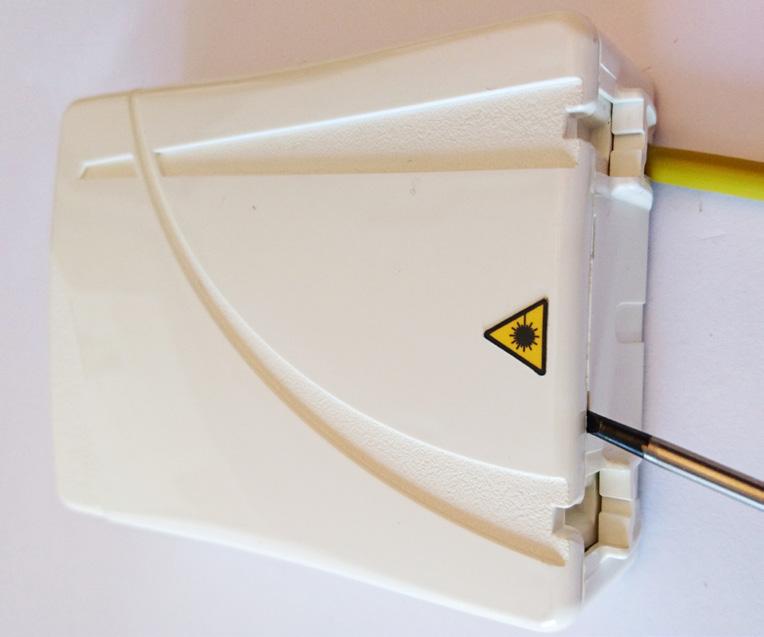

5 Kontakteringsvariant, mekanisk kontakt Mät av den längd fiber som önskas i uttaget. Montera den mekaniska kontakten på fibern och slinga ner fibrerna i fiberstyrningen (inbyggd kassett). Innan kontakten sätts i mellanstycket se till att fibern är placerad under den övre kabelguiden enligt bild. Fästa locket Ta bort de två tapparna som sitter i locket för den kontaktingång som skall användas (i detta fall till höger sett inifrån locket), se bild. Tas inte tapparna bort kan inte kontakten på anslutningskabeln (villapatchen) installeras. Tapparna är till för att låsa laser-/dammskyddet för den kontaktingång som inte används. Locket trycks på plats när uttaget är i vertikalt läge, så att laser-/dammskyddet faller ner och tapparna låser den kontaktingång som ej används. Före Bryt av tapparna Efter Observera att locket skall vara monterat innan inkoppling av anslutningskabel utförs! Detta för att säkerställa att mellanstycket är rätt placerat och att laser-/dammskyddet fungerar. Inkoppling av anslutningskabel (villapatch) Vänd styrskenan på kontakten in mot väggen och tryck in kontakten i ingångshållet i botten av uttaget, laser-dammskyddet (luckan) öppnas med hjälp av kontakthuset (ingen beröring med fiberänden). När kontakten är intryckt så långt att luckan har öppnats kan den fjäderbelastade mellanstyckshållaren tryckas nedåt för att förenkla kopplingen. Tryck in kontakten tills ett klick hörs. Montera locket när utaget är i vertikalt läge Borttagning av anslutningskabel (villapatch) För att ta bort en kontakt förs den fjäderbelastade mellanstyckshållaren nedåt för att kontakthuset skall nås. Tag i kontakthuset och dra ut kontakten. Borttagning av lock För in en liten spårmejsel i någon av skårorna i uttagets botten. Vrid spårmejseln försiktigt för att frigöra låsning, locket kan nu plockas av. MO050C,

6 Beställningsinformation Nexans artikelnummer Skanova/Telia artikelnummer Benämning NCLA /01 för 2 SC-kontakter NCLA /01/24P för 2 SC-kontakter, 24-pack NCLA /01A Kabel och fibervinda för /NCLA /F med 1 SC/UPC /NCLA /F/24P med 1 SC/UPC, 24-pack /NCLA /F med 2 SC/UPC /NCLA /F/24P med 2 SC/UPC, 24-pack /NCLA /050 Förkontakterat 1 SC/UPC med GALDV 50m /NCLA /100 Förkontakterat 1 SC/UPC med GALDV 100m /NCLA /150 Förkontakterat 1 SC/UPC med GALDV 150m /NCLA /200 Förkontakterat 1 SC/UPC med GALDV 200m /NCLA /050 Förkontakterat 2 SC/UPC med GALDV 50m /NCLA /100 Förkontakterat 2 SC/UPC med GALDV 100m /NCLA /150 Förkontakterat 2 SC/UPC med GALDV 150m /NCLA /200 Förkontakterat 2 SC/UPC med GALDV 200m /TSRA /050 Förkontakterad GALDV 1 SC/UPC för montering i 50m /TSRA /100 Förkontakterad GALDV 1 SC/UPC för montering i 100m /TSRA /150 Förkontakterad GALDV 1 SC/UPC för montering i 150m /TSRA /200 Förkontakterad GALDV 1 SC/UPC för montering i 200m /TSRA /050 Förkontakterad GALDV 2 SC/UPC för montering i 50m /TSRA /100 Förkontakterad GALDV 2 SC/UPC för montering i 100m /TSRA /150 Förkontakterad GALDV 2 SC/UPC för montering i 150m /TSRA /200 Förkontakterad GALDV 2 SC/UPC för montering i 200m A /40 Skarvhylsa 40mm enkelfiber Nexans Sweden GRIMSÅS Tfn Fax MO050C,
