Kompletta lösningar för ett framtidssäkert fastighetsnät. Allt som behövs, från fiber och koppar till kompetens och service.

Transkript

1 Kompletta lösningar för ett framtidssäkert fastighetsnät. Allt som behövs, från fiber och koppar till kompetens och service.

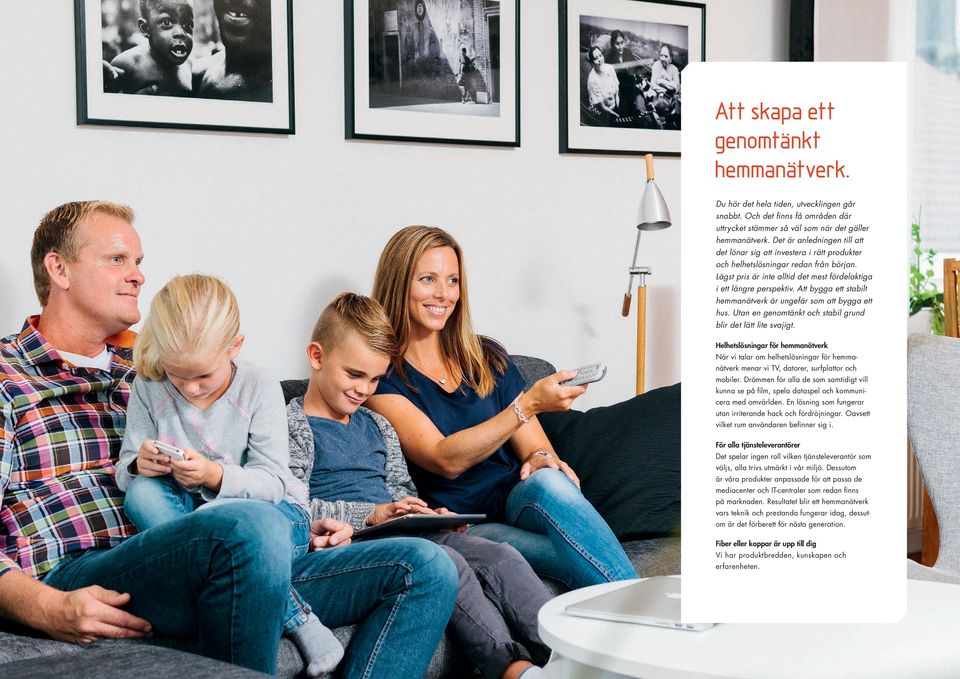

2 Att skapa ett genomtänkt hemmanätverk. Du hör det hela tiden, utvecklingen går snabbt. Och det finns få områden där uttrycket stämmer så väl som när det gäller hemmanätverk. Det är anledningen till att det lönar sig att investera i rätt produkter och helhetslösningar redan från början. Lägst pris är inte alltid det mest fördelaktiga i ett längre perspektiv. Att bygga ett stabilt hemmanätverk är ungefär som att bygga ett hus. Utan en genomtänkt och stabil grund blir det lätt lite svajigt. Helhetslösningar för hemmanätverk När vi talar om helhetslösningar för hemmanätverk menar vi TV, datorer, surfplattor och mobiler. Drömmen för alla de som samtidigt vill kunna se på film, spela dataspel och kommunicera med omvärlden. En lösning som fungerar utan irriterande hack och fördröjningar. Oavsett vilket rum användaren befinner sig i. För alla tjänsteleverantörer Det spelar ingen roll vilken tjänsteleverantör som väljs, alla trivs utmärkt i vår miljö. Dessutom är våra produkter anpassade för att passa de mediacenter och IT-centraler som redan finns på marknaden. Resultatet blir ett hemmanätverk vars teknik och prestanda fungerar idag, dessutom är det förberett för nästa generation. Fiber eller koppar är upp till dig Vi har produktbredden, kunskapen och erfarenheten.

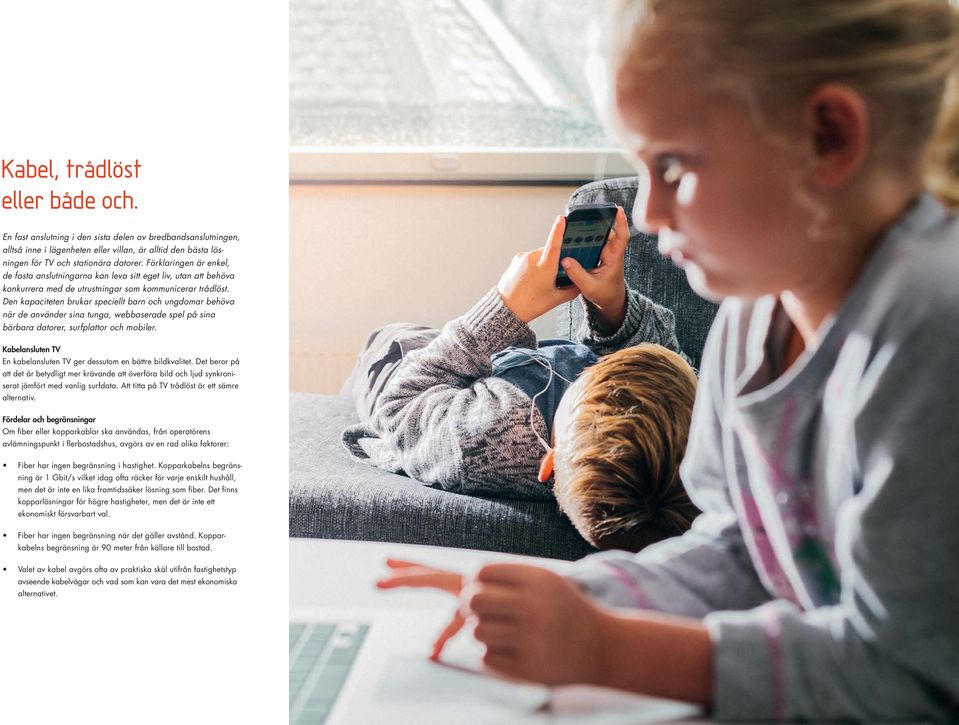

3 Kabel, trådlöst eller både och. En fast anslutning i den sista delen av bredbandsanslut ningen, alltså inne i lägenheten eller villan, är alltid den bästa lösningen för TV och stationära datorer. Förklaringen är enkel, de fasta anslutningarna kan leva sitt eget liv, utan att behöva konku rrera med de utrustningar som kommunicerar trådlöst. Den kapaciteten brukar speciellt barn och ungdomar behöva när de använder sina tunga, webbaserade spel på sina bärbara datorer, surfplattor och mobiler. Kabelansluten TV En kabelansluten TV ger dessutom en bättre bildkvalitet. Det beror på att det är betydligt mer krävande att överföra bild och ljud synkroniserat jämfört med vanlig surfdata. Att titta på TV trådlöst är ett sämre alternativ. Fördelar och begränsningar Om fiber eller kopparkablar ska användas, från operatörens avlämnings punkt i flerbostadshus, avgörs av en rad olika faktorer: Fiber har ingen begränsning i hastighet. Kopparkabelns begränsning är Gbit/s vilket idag ofta räcker för varje enskilt hushåll, men det är inte en lika framtidssäker lösning som fiber. Det finns kopparlösningar för högre hastigheter, men det är inte ett ekonomiskt försvarbart val. Fiber har ingen begränsning när det gäller avstånd. Kopparkabelns begränsning är 90 meter från källare till bostad. Valet av kabel avgörs ofta av praktiska skäl utifrån fastighetstyp avseende kabelvägar och vad som kan vara det mest ekonomiska alternativet.

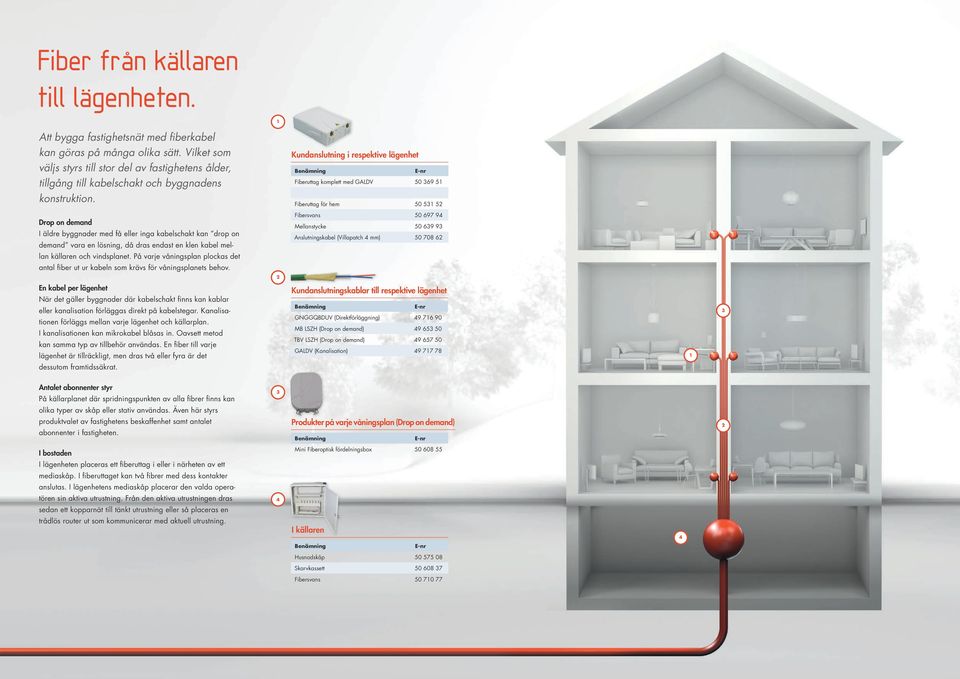

4 Fiber från källaren till lägenheten. Att bygga fastighetsnät med fiberkabel kan göras på många olika sätt. Vilket som väljs styrs till stor del av fastighetens ålder, Kundanslutning i respektive lägenhet tillgång till kabelschakt och byggnadens Fiberuttag komplett med GALDV konstruktion. Fiberuttag för hem Drop on demand I äldre byggnader med få eller inga kabelschakt kan drop on demand vara en lösning, då dras endast en klen kabel mel Fibersvans Mellanstycke Anslutningskabel (Villapatch mm) lan källaren och vindsplanet. På varje våningsplan plockas det antal fiber ut ur kabeln som krävs för våningsplanets behov. En kabel per lägenhet När det gäller byggnader där kabelschakt finns kan kablar eller kanalisation förläggas direkt på kabelstegar. Kanalisationen förläggs mellan varje lägenhet och källarplan. I kana lisationen kan mikrokabel blåsas in. Oavsett metod kan samma typ av tillbehör användas. En fiber till varje lägenhet är tillräckligt, men dras två eller fyra är det Kundanslutningskablar till respektive lägenhet GNGGQBDUV (Direktförläggning) MB LSZH (Drop on demand) TBV LSZH (Drop on demand) GALDV (Kanalisation) dess utom framtidssäkrat. Antalet abonnenter styr På källarplanet där spridningspunkten av alla fibrer finns kan olika typer av skåp eller stativ användas. Även här styrs produktvalet av fastighetens beskaffenhet samt antalet abonnenter i fastigheten. Produkter på varje våningsplan (Drop on demand) I bostaden Mini Fiberoptisk fördelningsbox I lägenheten placeras ett fiberuttag i eller i närheten av ett mediaskåp. I fiberuttaget kan två fibrer med dess kontakter anslutas. I lägenhetens mediaskåp placerar den valda operatören sin aktiva utrustning. Från den aktiva utrustningen dras sedan ett kopparnät till tänkt utrustning eller så placeras en trådlös router ut som kommunicerar med aktuell utrustning. I källaren Husnodskåp Skarvkassett Fibersvans

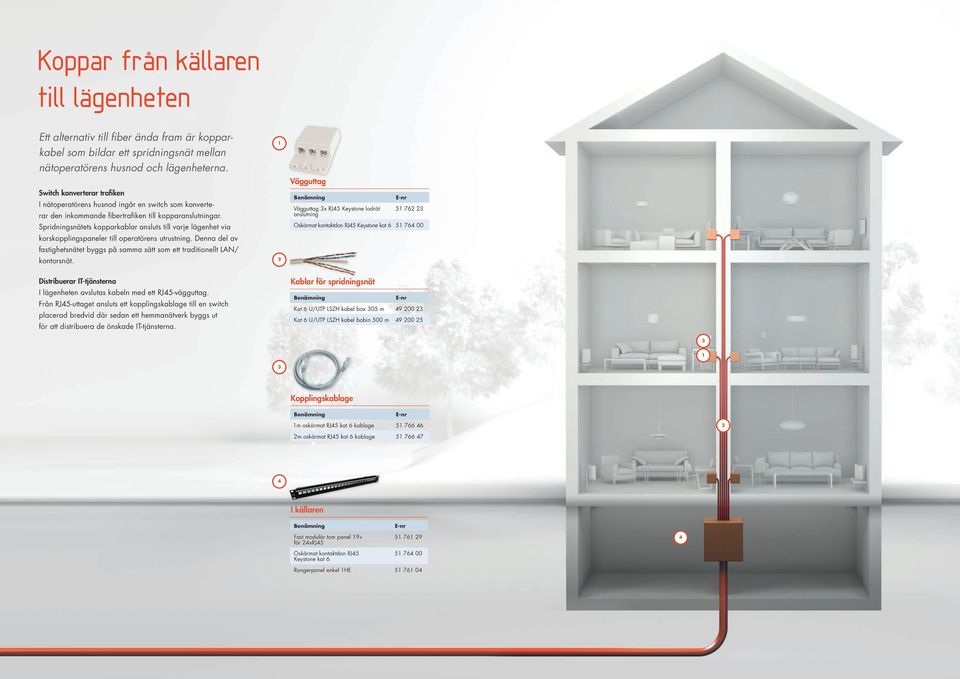

5 Koppar från källaren till lägenheten Ett alternativ till fiber ända fram är kopparkabel som bildar ett spridningsnät mellan nätoperatörens husnod och lägenheterna. Switch konverterar trafiken I nätoperatörens husnod ingår en switch som konverterar den inkommande fibertrafiken till kopparanslutningar. Spridningsnätets kopparkablar ansluts till varje lägenhet via korskopplingspaneler till operatörens utrustning. Denna del av fastighetsnätet byggs på samma sätt som ett traditionellt LAN/ kontorsnät. Vägguttag Vägguttag x RJ5 Keystone lodrät anslutning 5 76 Oskärmat kontaktdon RJ5 Keystone kat Distribuerar IT-tjänsterna I lägenheten avslutas kabeln med ett RJ5-vägguttag. Från RJ5-uttaget ansluts ett kopplingskablage till en switch placerad bredvid där sedan ett hemmanätverk byggs ut för att distribuera de önskade IT-tjänsterna. Kablar för spridningsnät Kat 6 U/UTP LSZH kabel box 05 m 9 00 Kat 6 U/UTP LSZH kabel bobin 500 m Kopplingskablage m oskärmat RJ5 kat 6 kablage m oskärmat RJ5 kat 6 kablage I källaren Fast modulär tom panel 9» för xrj5 Oskärmat kontaktdon RJ5 Keystone kat Rangerpanel enkel HE

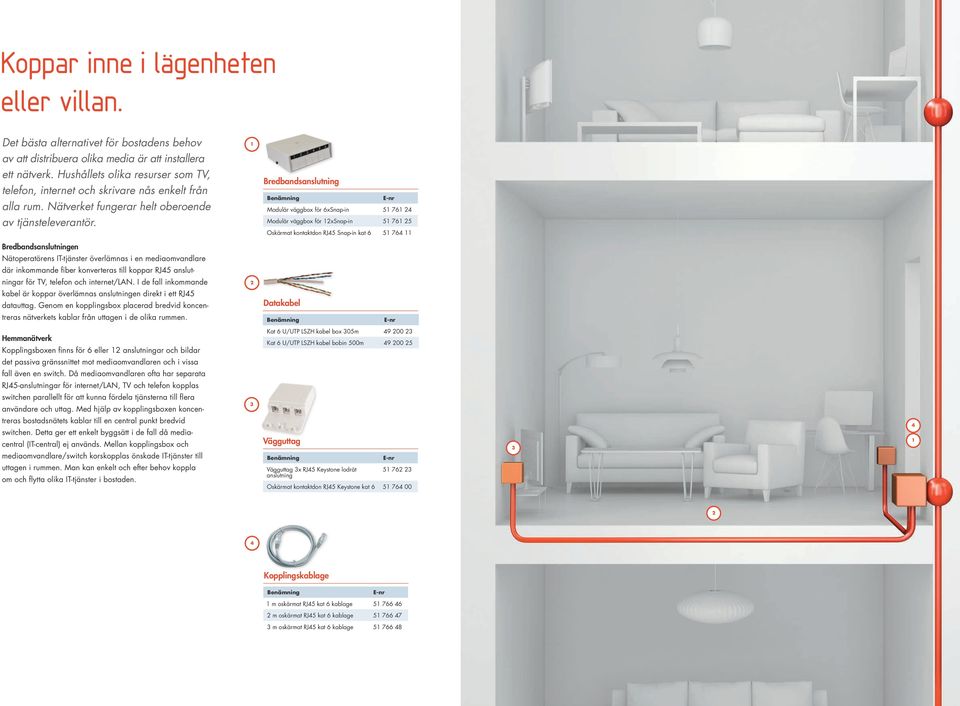

6 Koppar inne i lägenheten eller villan. Det bästa alternativet för bostadens behov av att distribuera olika media är att installera ett nätverk. Hushållets olika resurser som TV, telefon, internet och skrivare nås enkelt från alla rum. Nätverket fungerar helt oberoende av tjänsteleverantör. Bredbandsanslutning Modulär väggbox för 6xSnap-in 5 76 Modulär väggbox för xsnap-in Oskärmat kontaktdon RJ5 Snap-in kat Bredbandsanslutningen Nätoperatörens IT-tjänster överlämnas i en mediaomvandlare där inkommande fiber konverteras till koppar RJ5 anslutningar för TV, telefon och internet/lan. I de fall inkommande kabel är koppar överlämnas anslutningen direkt i ett RJ5 datauttag. Genom en kopplingsbox placerad bredvid koncen Datakabel treras nätverkets kablar från uttagen i de olika rummen. Hemmanätverk Kopplingsboxen finns för 6 eller anslutningar och bildar Kat 6 U/UTP LSZH kabel box 05m 9 00 Kat 6 U/UTP LSZH kabel bobin 500m det passiva gränssnittet mot mediaomvandlaren och i vissa fall även en switch. Då mediaomvandlaren ofta har separata RJ5-anslutningar för internet/lan, TV och telefon kopplas switchen parallellt för att kunna fördela tjänsterna till flera användare och uttag. Med hjälp av kopplingsboxen koncen treras bostadsnätets kablar till en cen tral punkt bredvid switchen. Detta ger ett enkelt byggsätt i de fall då mediacentral (IT-central) ej används. Mellan kopplingsbox och media omvandlare/switch korskopplas öns kade IT-tjänster till uttagen i rummen. Man kan enkelt och efter behov koppla om och flytta olika IT-tjänster i bostaden. Vägguttag Vägguttag x RJ5 Keystone lodrät anslutning 5 76 Oskärmat kontaktdon RJ5 Keystone kat Kopplingskablage m oskärmat RJ5 kat 6 kablage m oskärmat RJ5 kat 6 kablage m oskärmat RJ5 kat 6 kablage

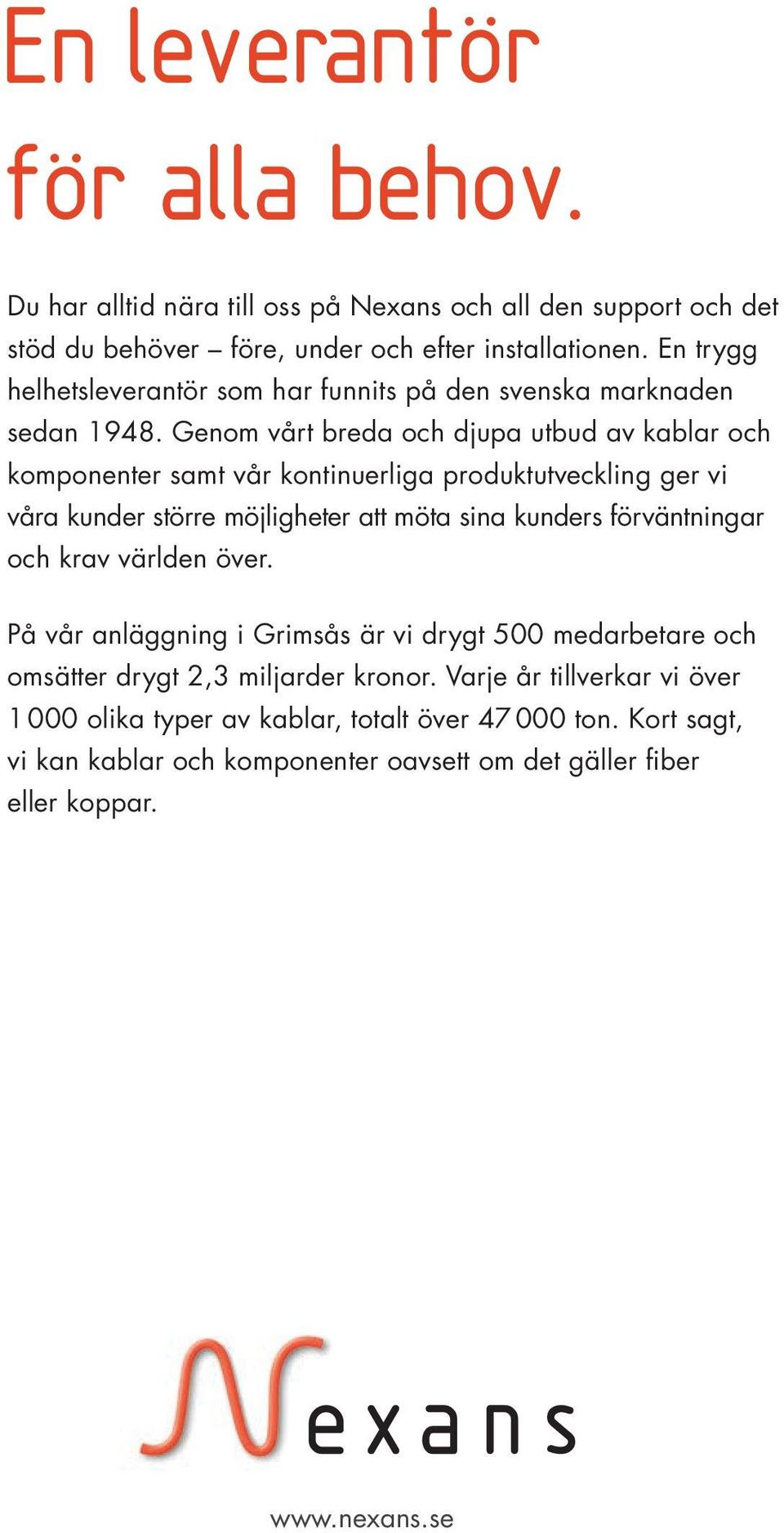

7 En leverantör för alla behov. Du har alltid nära till oss på Nexans och all den support och det stöd du behöver före, under och efter installationen. En trygg helhetsleverantör som har funnits på den svenska marknaden sedan 98. Genom vårt breda och djupa utbud av kablar och komponenter samt vår kontinuerliga produktutveckling ger vi våra kunder större möjligheter att möta sina kunders förväntningar och krav världen över. På vår anläggning i Grimsås är vi drygt 500 medarbetare och omsätter drygt, miljarder kronor. Varje år tillverkar vi över 000 olika typer av kablar, totalt över ton. Kort sagt, vi kan kablar och komponenter oavsett om det gäller fiber eller koppar.
