1 Fendt hövändare

2 Ett sekel av foderkompetens Tradition, innovation och passion det är grundpelarna på foderexpertiscentret i Feucht. Genomtänkt i 360. Fendt hövändare. Tack vare sin innovativa och välkonstruerade teknologi är Fendt rotorhövändare specialiserade på snabb och ren fodertorkning. Hövändarna bildar den perfekta länken mellan slåttermaskin och strängläggare. 100 års erfarenhet av foderskörd återspeglad i varenda detalj. 2 3

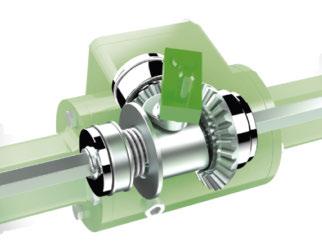

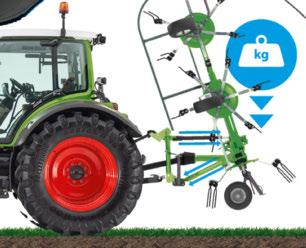

3 Körstabilitet, markföljsamhet och följsamhet efter traktorn förbättras av ett patenterat tryck-/dragsystem. Sexkantsaxeln överför kraften direkt och med liten kraftförlust. Axeln skyddas mot överbelastning genom en förberedd brottanvisning. Den slutna konstruktionen skyddar axeln mot smuts. Tack vare de stora stödhjulen arbetar Fendt stabilt och säkert även i lutning. FENDT TWISTER I ALLMÄNHET Flexibilitet och lång livslängd Standard för alla Fendt hövändare. Den robusta, tjockväggade fyrkantsramen klarar enorm belastning vilket borgar för lång livslängd. Ramar för ett evigt liv Alla Fendt -modeller har grova tjockväggade fyrkantsramar. Dessa är en garant för lång livslängd och utmärkt stabilitet. Robusta leder för infästning av rotorer bidrar till ökad stabilitet. Transmissionen på Fendt ligger i oljebad och är väl tätad mot damm och smuts. Lagren i bägge ändarna ger en extremt smidig gång. Direktdrivning Alla drivlinekomponenter är fettsmorda och skyddas tack vare den slutna konstruktionen mot damm och smuts. Den stora sexkantaxeln och självcentrerade korslänkarna sörjer för en effektiv drivning av rotorerna. Det underhållsfria systemet har visat vad det går för på hövändare tusen gånger om och utmärker sig genom sin raka drivlina. Systemet är enkelt åtkomligt och därför också mycket underhållsvänligt. Vägen framåt Smarta funktioner som gör Fendt s till de effektiva och genomtänkta maskiner de är, återfinns också på rotorns hjul. Hjulen är placerade så att det bara är ett litet avstånd mellan dem och pinnarna vid den lägsta punkten på marken. På så sätt får hövändaren en perfekt markföljsamhet vilket förebygger kontamination av fodret. Hjulen är utrustade med lindningsskydd i form av plåtar i fälgen, vilket håller gräset borta från fälgen. 4 5

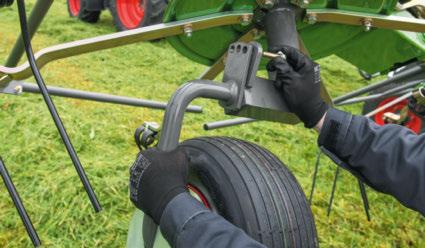

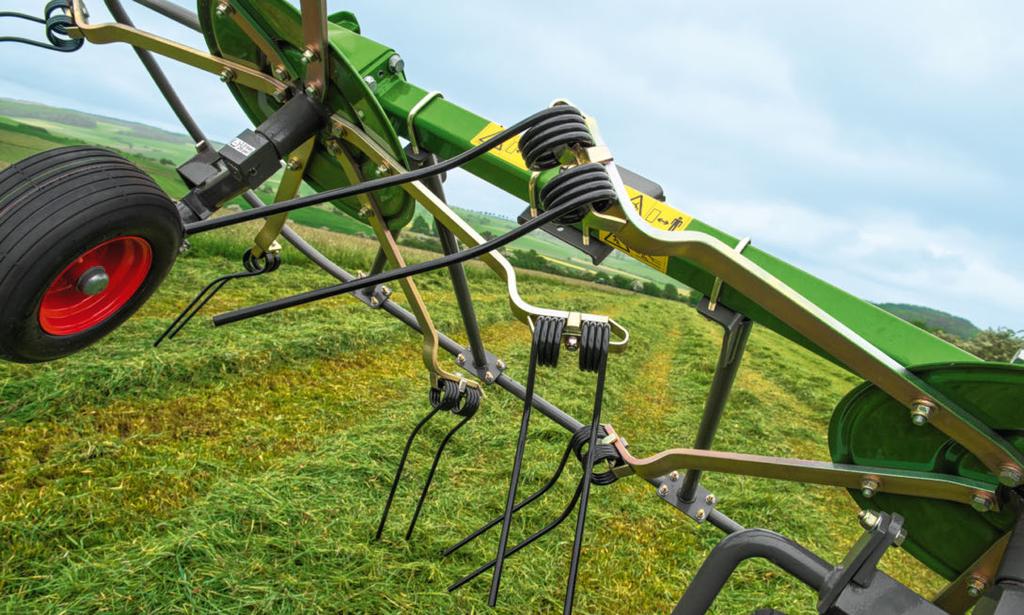

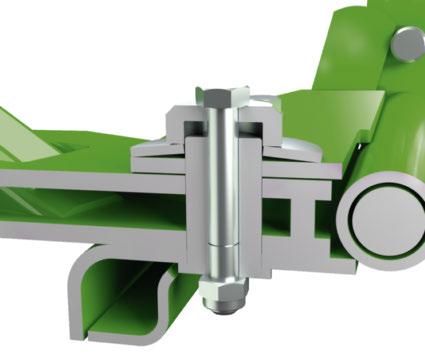

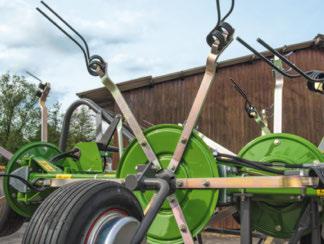

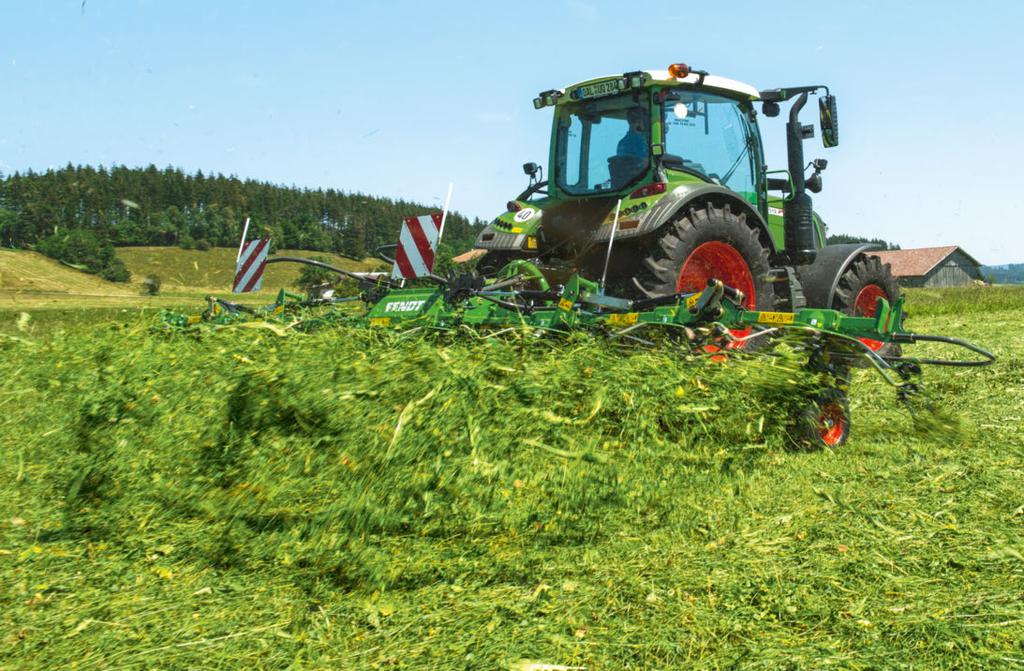

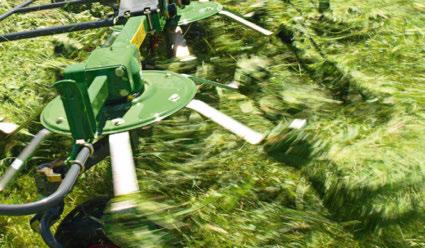

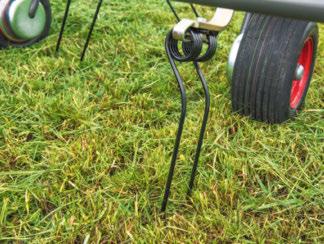

4 Super C -pinnarna är tillverkade av robust stål och kännetecknas av lång livslängd och enastående resultat. Fästet för pinnarna har en mycket bred, icke böjbar kontaktyta på rotorplattan. Tack vare den slutna konstruktionen är rotorhuvudena väl skyddade mot damm och smuts. FENDT TWISTER: RÄFSPINNAR/ROTORER/MARKFÖLJSAMHET Testade och beprövade detaljer att förlita sig på. Stabila hållare Räfspinnarna i Fendt hövändare är tillverkade av robust, galvaniserat fjäderstål och är grundligt testade. Pinnarmarna och rotorplåtarna har direkt infästning och extra bred kontaktyta och skapar därmed ett starkt förband. Rotorplattorna har förstärkt profil för ännu större stabilitet och säkerhet. Räfsarmen är flexibel och klarar att arbeta på ojämna underlag eftersom den absorberar de krafter som alstras. Detta ger i sin tur maximalt skydd åt såväl räfspinnarna som gräsytan. Tack vare att ytan på räfspinnarnas fäste är slät så fastnar inget foder på dem. Exceptionell arbets- och foderkvalitet Olika tillämpningsområden kräver olika inställningar. På Fendt kan spridningsvinkeln kan snabbt och enkelt justeras mellan 15, 18 och 21 med en hålmall på hjulen. Därför är det enkelt att växla mellan tre olika spridningsvinklar och alltid uppnå ett optimerat arbetsresultat. Med jämnare torkning säkrar du bättre uppsamling av ditt foder och perfekt blandning tack vare rotorernas stora överlappning. Garanterad framgång med marknadens bästa pinnar Med en kombinationseffekt kan fodret matas ut i två lager med hjälp av liksidga pinnar och sex delar med en diameter på 70 cm vilket ger ett optimerat resultat. På så vis kan fodret hållas fritt från smuts. Räfspinnarnas livslängd ökar då de belastas lika mycket på båda sidorna. De speciella Super C-pinnarna testas omsorgsfullt i vår egna testcykel med slag. Super C-kvalitetsegenskaperna garanterar perfekt kvalitet och lång livslängd. Eftersom pinnarna är lika stora krävs inte olika reserv-/ersättningsdelar. Räfspinnarna är självfallet ordentligt säkrade så att de inte lossnar. Super C -räfspinnarna är ordentligt säkrade mot att lossa som standard. Allt för att skydda efterföljande maskiner och djur. Spridningsvinkeln kan snabbt och enkelt justeras mellan 15, 18 och 21 med en hålmall på hjulen. 6 7

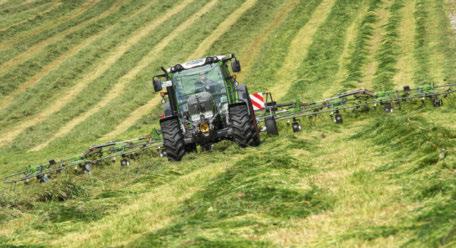

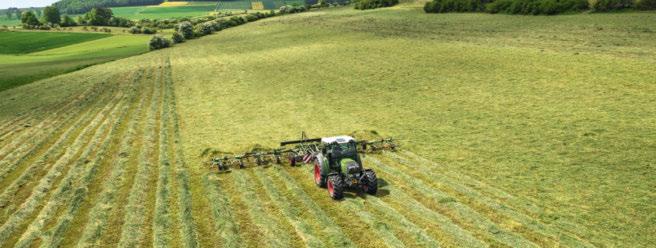

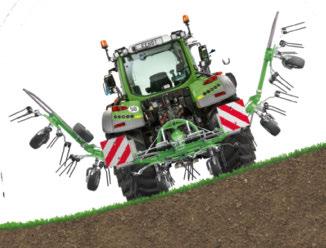

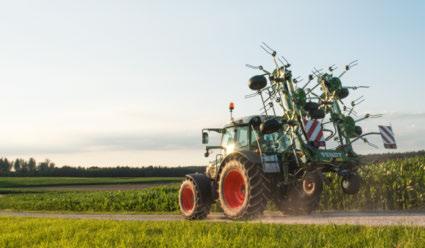

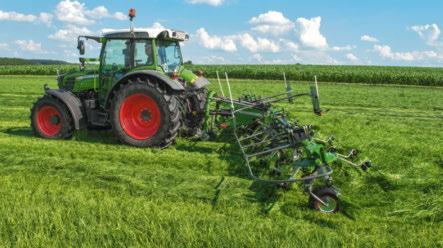

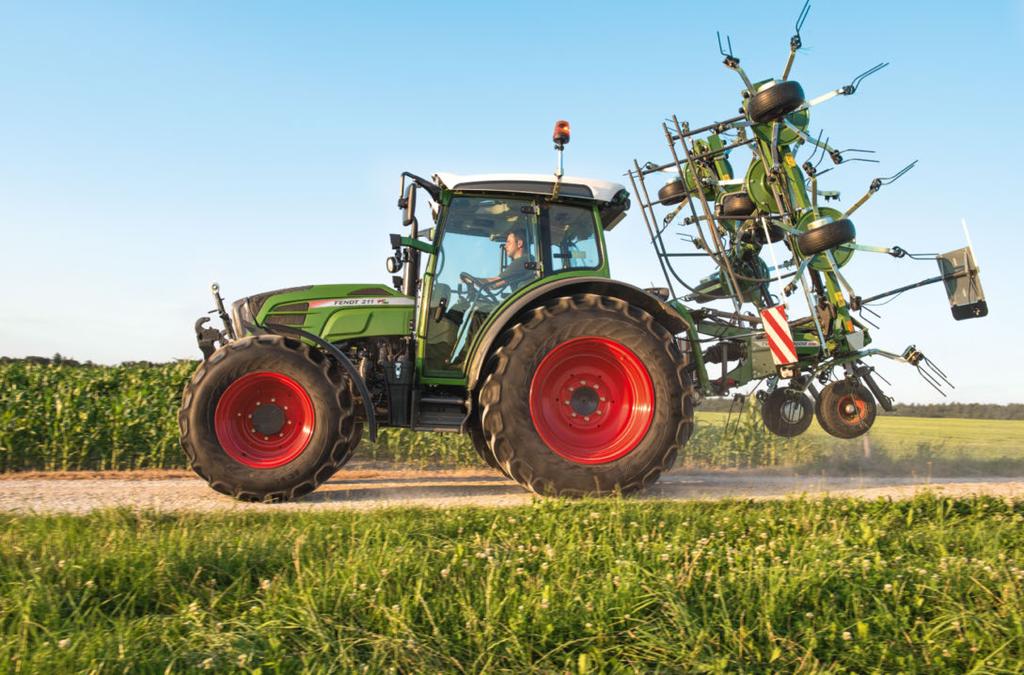

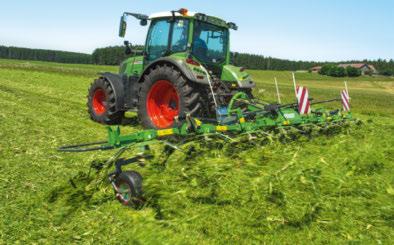

5 Säkerhet är standard på alla Fendt s: Tack vare den integrerade säkerhetsbrytaren bryts drivningen när maskinen fälls ihop för transport. Den synkroniserade lyftrörelsen garanterar säkerheten under hopfällning på sluttande mark. Tyngdpunkten ligger nära traktorn vilket ökar stabiliteten vid körning på allmän väg. FENDT TWISTER: TREPUNKTSUPPHÄNGNING En talang med full koll i alla lägen. Allround-maskinen. Fendt med trepunktsupphängning samt fyra, sex eller åtta rotorer kan användas för åtskilliga arbetsuppgifter och kan användas av en traktor med 30 hk och uppåt. Upp till hela 8,6 meters arbetsbredd är inte heller några problem för traktorer på under 100 hk. Fendt hövändare är riktigt kompakta i transportläget. Tack vare det synkroniserade lyftet av rotorerna är det lätt att arbeta i sluttningar. Rotorhastigheten kan sänkas med en nattsträngläggningsväxellåda (tillval) som är idealisk när man ska bilda nattsträngar på stora ytor. Perfekta åkerrenar Tack vare kantspridaren åstadkoms också enkelt bästa möjliga resultat i åkerrenen. Kantspridningen aktiveras bekvämt från förarhytten och motverkar spridning av foder utanför åkerns kant vilket ger avsevärt minskade förluster. Den hydrauliska kantspridningsutrustningen kan eftermonteras på samtliga maskiner. Kantspridningen styrs enkelt från en styrenhet i hytten. Säkerhet som standard Det automatiska säkerhetsstoppet med integrerat frihjul erbjuder ultimat säkerhet. Säkerhetsstoppet bryter kraften om maskinen lyfts över inställd vändtegshöjd. De självcentrerande korslänkarna skyddar drivningen mot skador DN 7706 DN 8608 DN Working Arbetsbredd width 6,60 m 7,70 m 8,60 m Number Antal Rotorer Number Antal Räfspinnar Tine arms per per rotor Perfekta resultat nås även runt fältkanten tack vare kantspridningen runt vilken hela vändare vrider sig Det patenterade dragkompressionssystemet säkerställer bästa möjliga markföljning och optimala spårningsegenskaper tack vare den låga dragpunkten. 8 9

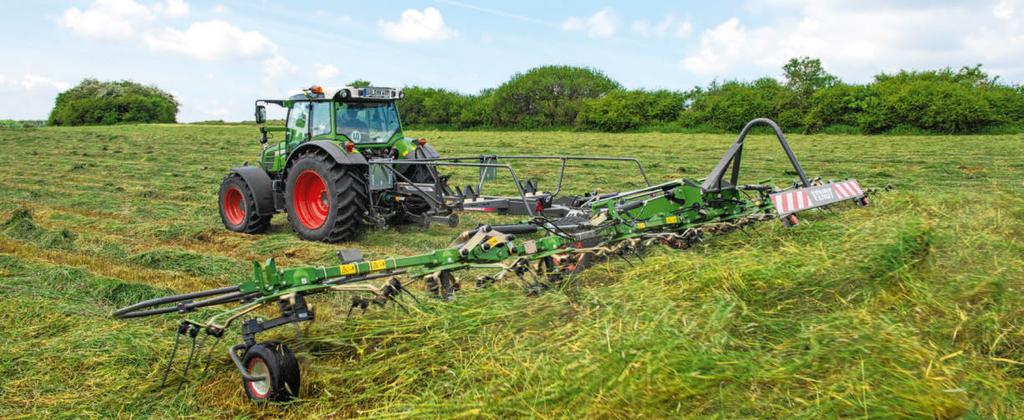

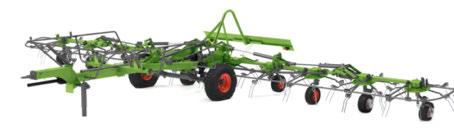

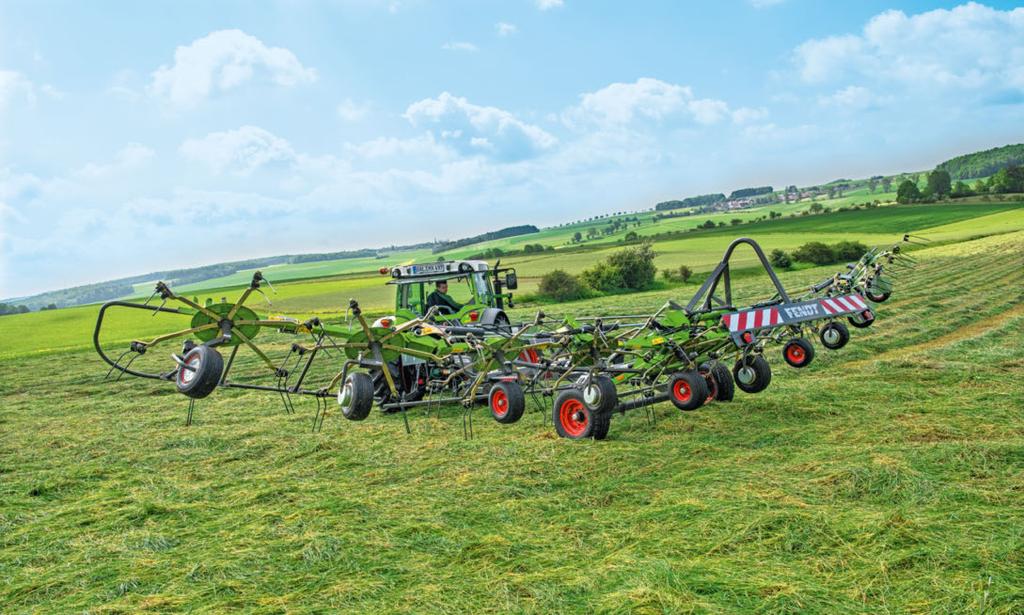

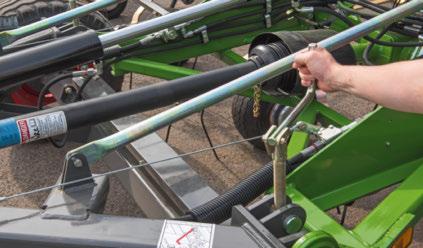

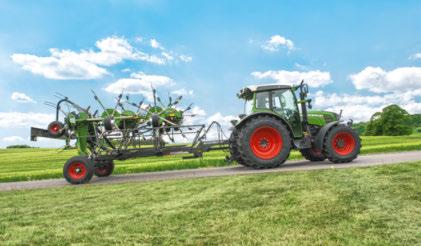

6 Det hydrauliska säkerhetssystemet (SLS) skyddar hövändarens drivlina mot skada vid hopfällning till transportläge. Tack vare de stora transportdäcken är hövändaren säker att köra på allmän väg med en transporthastighet på upp till 40 km/h. BOGSERADE FENDT TWISTER Manövrerbarhet för maximal effektivitet. Lösningen stavas enkel manövrering Fendt med transportchassi vänder dina fält snabbt tack vare sina 8 till 10 rotorer och en arbetsbredd på upp till 12,7 m. Effektiviteten kommer sig också av hög manövrerbarhet och smarta detaljer. Rotorarmarna stängs och öppnas smidigt och förvaras i Y-formade fästen utan belastning. Den breda spårvidden och de breda däcken ger en smidig körning och med en transporthastighet på 40 km/h tar du dig snabbt till nästa arbetsställe. De stora transporthjulen, som även fungerar som stödhjul, borgar för god markföljsamhet. Hydrauliskt säkrad Det unika säkerhetssystemet (SLS) är en pålitlig säkerhetsfunktion. Om rotorn oavsiktligt fälls upp under pågående arbete bryter det hydrauliska systemet krafttillförseln. Systemet positionerar också rotorn automatiskt och centrerar sig själv under lyft. Enkel justering. Rotorernas arbetshöjd justeras enkelt utan verktyg med hjälp av veven på ramen. Maskinen kan därför snabbt ställas om för nya fältförhållanden. 901 T T T Working Arbetsbredd width 8,60 m 10,20 m 12,70 m Number Antal Rotorer Number Antal Räfspinnar Tine arms per per rotor Det ultimata när det kommer till avverkningskapacitet och kvalitetsfoder: Fendt i bogserat utförande erbjuder hög effektivitet tack vare generös arbetsbredd och hög manövrerbarhet på vändtegen. Arbetshöjden justeras enkelt med den praktiska, centralt placerade manuella veven

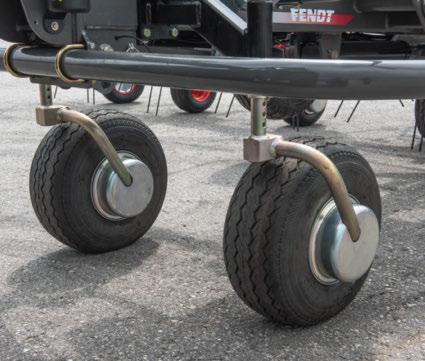

7 Standard- och extrautrustning Standard: g Tillval: c FENDT TWISTER: SPECIALUTRUSTNING Hövändaren för just dina behov. FF Fast eller svängbar dragstångsögla? Med Fendt är valet ditt! (Fendt T och T) JJ Den inbyggda, ställbara svängbromsen förhindrar att hövändaren börjar studsa. På samtliga Fendt s med trepunktsupphängning. JJ Hövändarens ringskydd är utrustade med slitstarka lager som passar perfekt in tack vare v-formade specialbeslag på ramen. (Endast på bogserade Fendt.) FF De följsamma stödhjulen ger god markföljning, ren strängläggning samt ett bra skydd av gräsytan. (Fendt 901 T) 12 13

8 Standard- och extrautrustning Standard: g Tillval: c FENDT TWISTER HÖVÄNDARE Tekniska specifikationer Säkerhet och service hela vägen. Kontakta Fendt. 431 DN 601 DN 5204 DN 6606 DN 7706 DN 8608 DN 901 T T T Weights Vikter och and mått dimensions Working Arbetsbredd width m 4,30 5,70 5,20 6,60 7,70 8,60 8,60 10,20 12,70 Transportbredd width m 2,44 2,55 3,00 2,90 3,00 2,90 3,00 2,94 2,94 Parking Parkeringshöjd height m 2,36 3,00 2,60 3,30 3,65 3,30 2,90 2,56 2,56 Transportlängd length m 1,88 2,10 2,25 2,10 2,45 2,25 4,40 5,70 5,70 Weight Vikt kg Power Effektbehov requirement Power Effektbehov requirement kw/hp kw/hk 22 / / / / / / / / / 90 Hitching Tillkoppling Three-point Trepunktsfäste Category Kategori I + II I + II I + II I + II I + II I + II Nedre Two-point tvåpunktsfäste lower links Category Kategori II Drawbar Dragstångsögla eye g g Additional Tillvalsutrustning equipment / rotor / rotor Rotorer Number Antal Räfspinnar Tine arms per rotor Number Antal Pinnsäkring Anti-tine loss protective device c c g g g g g g g Mechanical Mekanisk kantspridning edge spreading device g g g g g g g c c Hydraulic Hydraulisk edge kantspridning spreading device c c c c c Spread Justering angle av spridningsvinkel adjustment g g g g g g g g g Vad kännetecknar Fendt Service? För oss betyder service att sätta oss in i ditt arbete och tillgodose dina krav på säkerhet, pålitlig drift och, framför allt, agera i ditt ekonomiska intresse. Vi står bakom våra produkter och har utvecklat dem för de högsta kraven och många års drift. Vår service bygger på att samverka med dig i ditt arbete. Vad står Fendt full-line för? Utöver våra marknadsledande traktorer och skördemaskiner erbjuder vi nu även våra kunder vallskördemaskiner enligt samma höga Fendtkvalitetsstandarder. Vi kan nu erbjuda ett heltäckande program av lantbruksmaskiner, inklusive Fendts högklassiga service. Allt från samma betrodda källa. W Vilka produkter ingår i Fendts vallskördesortiment? Fendt Forage Harvesting består av förstklassiga rotorsträngläggare (Fendt Former), hövändare (Fendt ), trumslåttermaskiner (Fendt Cutter) och tallriksslåttermaskiner (Fendt Slicer), självlastarvagnar (Fendt Tigo), balpressar (Fendts rundbalpressar och fyrkantsbalpressar) och exakthackar (Fendt Katana). Alla redskap matchar Fendts traktorer perfekt men imponerar lika mycket när de kombineras med traktorer från andra tillverkare. Varifrån kommer Fendts vallskördemaskiner? Fendts vallskördemaskiner byggs på AGCO Centre of Excellence för vallskördeteknik i Feucht (Tyskland). Detta är en av sex verksamhetsorter i Tyskland, där man varit framgångsrik inom innovativa jordbruksmaskiner i 100 år. fendt.com Här hittar du allt online från broschyrer till tekniska data, reportage om kunder eller företaget samt Fendts eventkalender. Fendt Konfigurator Med Fendt Konfigurator kan du välja mellan alla tillgängliga utrustningsvarianter och sätta ihop den optimalt utrustade maskinen för din verksamhet. Fendt Konfigurator finns online på där du hittar en snabblänk till den direkt på startsidan. fendt.tv Fendt dygnet runt vårt Fendt mediebibliotek gör det möjligt. Vår internet-tv ger dig nyheter och information om Fendt dygnet runt. facebook.com/fendtglobal Följ oss på Facebook och få nyheter från Fendts värld. Kika in du med! instagram.com/fendt.global Följ oss på Instagram och bli en Fendt-vän. Spännande artiklar om Fendt väntar på dig där. W Overload Överlastskydd protection g g g g g g g g g Pendular Pendelbroms brake g g g g g g Night-swath strängsväxellåda gearbox c c c c c c c Hydraulics Hydraulik Required Nödvändiga hydraulic hydrauluttag connections EW EW Number Antal Nödvändiga Required hydraulic hydrauluttag connections DW DW Number Antal 1* 1* 1* 1* KENNFIXX hydrauluttag hydraulic connections g g g g Tyres Däck Rotorchassi, chassis däck tyres 4 x 15/ x 15/ x 16/ x 16/ x 16/ x 16/6.50-8; 2 x 18.5/ x 16/6.50-8; 2 x 18.5/ x 16/6.50-8; 2 x 18.5/ x 16/6.50-8; 2 x 18.5/ Transportchassi, chassis däck tyres 10.0/ / / Lighting Belysning Lighting Belysning c c c c c c g g g Warning Varningsskyltar signs g g g g g g g g g DN = Three-point Trepunktsfäste headstock med släpanordning, with trailing T device, = drivning T = Conveyor strängsamlarmatta, running gear, * = * = Kräver Float flytläge, position Hur required, många Number hydraulanslutningar of required hydraulic som behövs connections varierar may beroende vary depending på extrautrustningen. on the additional equipment 14 15

9 Ledare kör Fendt! AGCO GmbH Fendt Marketing DE Marktoberdorf, Tyskland Återförsäljare: Lantmännen Maskin AB Box 174, Malmö-Sweden Tel Fendt är ett globalt varumärke som tillhör AGCO. Alla uppgifter beträffande leverans, utseende, prestanda, mått och vikter, bränsleförbrukning och driftskostnader för fordonet, överensstämmer med senast tillgängliga information vid tryckningen. Vi förbehåller oss rätten till ändringar. Din Fendt-återförsäljare informerar dig gärna om eventuella ändringar. Fordonen som visas har inte någon landspecifik utrustning. SE/1801
