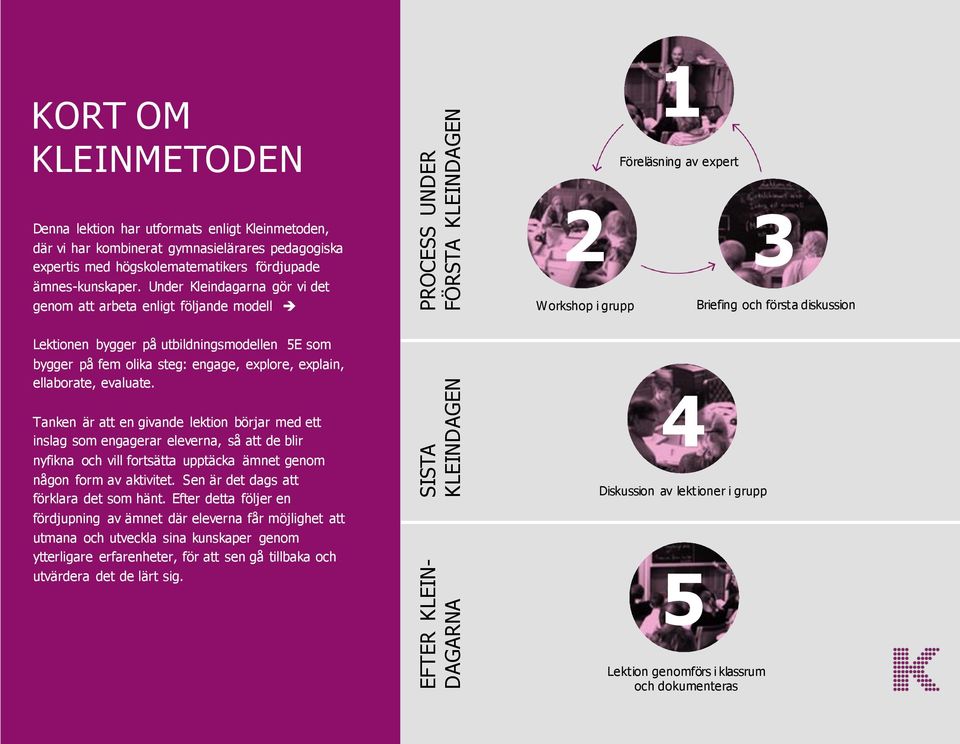

2 EFTER KLEIN- DAGARNA SISTA KLEINDAGEN PROCESS UNDER FÖRSTA KLEINDAGEN KORT OM KLEINMETODEN 1 Föreläsning av expert Denna lektion har utformats enligt Kleinmetoden, där vi har kombinerat gymnasielärares pedagogiska expertis med högskolematematikers fördjupade ämnes-kunskaper. Under Kleindagarna gör vi det genom att arbeta enligt följande modell Lektionen bygger på utbildningsmodellen 5E som bygger på fem olika steg: engage, explore, explain, ellaborate, evaluate. Tanken är att en givande lektion börjar med ett inslag som engagerar eleverna, så att de blir nyfikna och vill fortsätta upptäcka ämnet genom någon form av aktivitet. Sen är det dags att förklara det som hänt. Efter detta följer en fördjupning av ämnet där eleverna får möjlighet att utmana och utveckla sina kunskaper genom ytterligare erfarenheter, för att sen gå tillbaka och utvärdera det de lärt sig. 2 3 Workshop i grupp Briefing och första diskussion 4 Diskussion av lektioner i grupp 5 Lektion genomförs i klassrum och dokumenteras

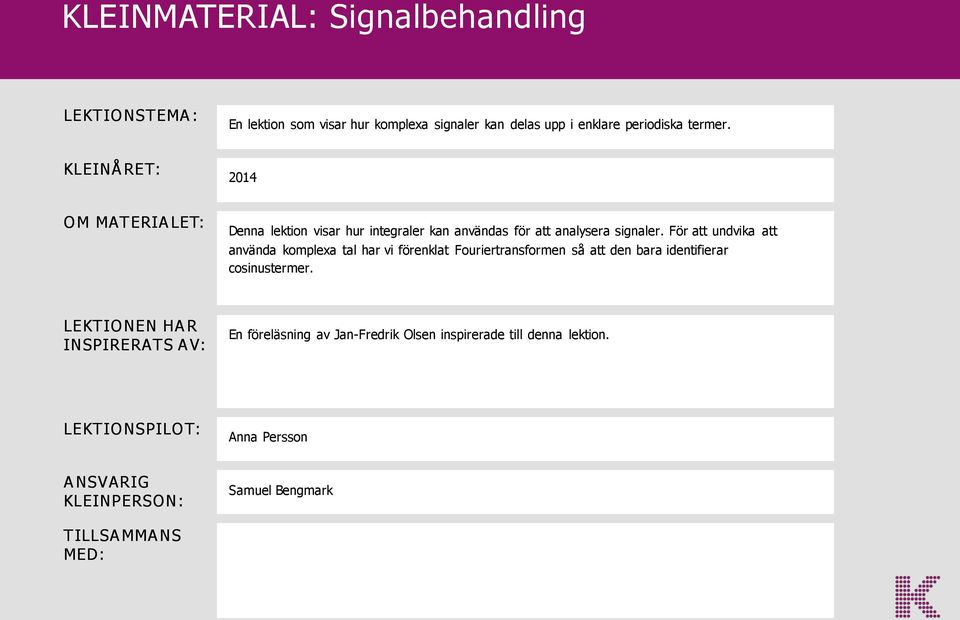

3 KLEINMATERIAL: Signalbehandling LEKTIONSTEMA : En lektion som visar hur komplexa signaler kan delas upp i enklare periodiska termer. KLEINÅ RET: 2014 OM MATERIA LET: Denna lektion visar hur integraler kan användas för att analysera signaler. För att undvika att använda komplexa tal har vi förenklat Fouriertransformen så att den bara identifierar cosinustermer. LEKTIONEN HA R INSPIRERATS A V: En föreläsning av Jan-Fredrik Olsen inspirerade till denna lektion. LEKTIONSPILOT: Anna Persson A NSVARIG KLEINPERSO N: Samuel Bengmark TILLSA MMA NS MED:

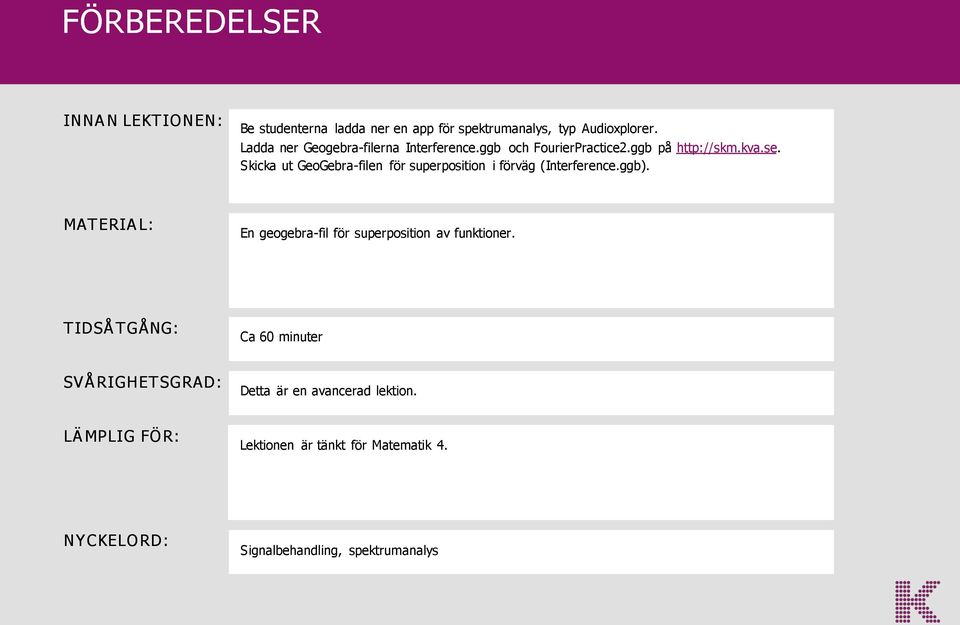

4 FÖRBEREDELSER INNA N LEKTIONEN: Be studenterna ladda ner en app för spektrumanalys, typ Audioxplorer. Ladda ner Geogebra-filerna Interference.ggb och FourierPractice2.ggb på Skicka ut GeoGebra-filen för superposition i förväg (Interference.ggb). MATERIA L: En geogebra-fil för superposition av funktioner. TIDSÅ TGÅNG: Ca 60 minuter SVÅ RIGHET SGRAD: Detta är en avancerad lektion. LÄ MPLIG FÖR: Lektionen är tänkt för Matematik 4. NYCKELORD: Signalbehandling, spektrumanalys

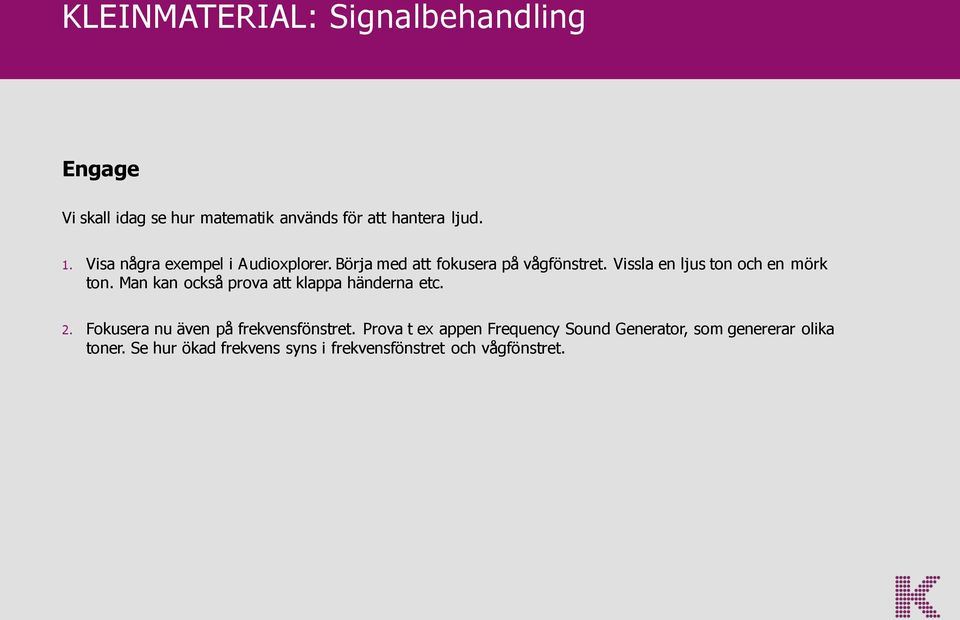

5 KLEINMATERIAL: Signalbehandling Engage Vi skall idag se hur matematik används för att hantera ljud. 1. Visa några exempel i Audioxplorer. Börja med att fokusera på vågfönstret. Vissla en ljus ton och en mörk ton. Man kan också prova att klappa händerna etc. 2. Fokusera nu även på frekvensfönstret. Prova t ex appen Frequency Sound Generator, som genererar olika toner. Se hur ökad frekvens syns i frekvensfönstret och vågfönstret.

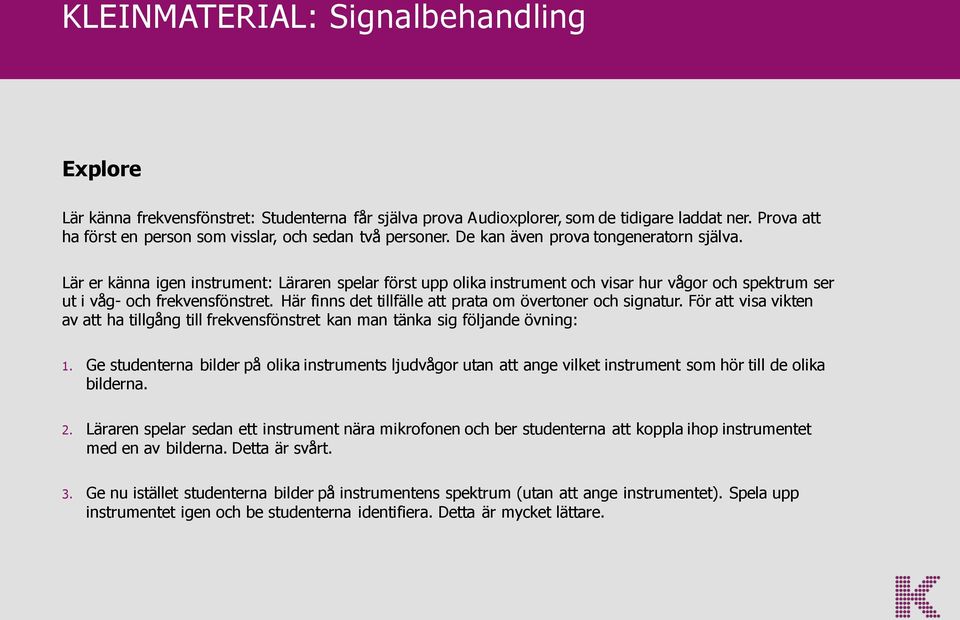

6 KLEINMATERIAL: Signalbehandling Explore Lär känna frekvensfönstret: Studenterna får själva prova Audioxplorer, som de tidigare laddat ner. Prova att ha först en person som visslar, och sedan två personer. De kan även prova tongeneratorn själva. Lär er känna igen instrument: Läraren spelar först upp olika instrument och visar hur vågor och spektrum ser ut i våg- och frekvensfönstret. Här finns det tillfälle att prata om övertoner och signatur. För att visa vikten av att ha tillgång till frekvensfönstret kan man tänka sig följande övning: 1. Ge studenterna bilder på olika instruments ljudvågor utan att ange vilket instrument som hör till de olika bilderna. 2. Läraren spelar sedan ett instrument nära mikrofonen och ber studenterna att koppla ihop instrumentet med en av bilderna. Detta är svårt. 3. Ge nu istället studenterna bilder på instrumentens spektrum (utan att ange instrumentet). Spela upp instrumentet igen och be studenterna identifiera. Detta är mycket lättare.

7 KLEINMATERIAL: Signalbehandling Explain Här förklaras det att vågor kan ses som en sammanslagning av flera enkla sinus- och cosinusvågor. 1. Visa hur en generator ger en cosinusvåg i Audioxplorer. 2. Lägg till ytterligare en cosinusvåg och notera vad som händer. Detta kan också göras matematiskt. 3. Visa hur vågor adderas ihop (superposition) i Geogebra med Interference.ggb. Prova att använda samma siffror som valdes med generatorerna och jämför.

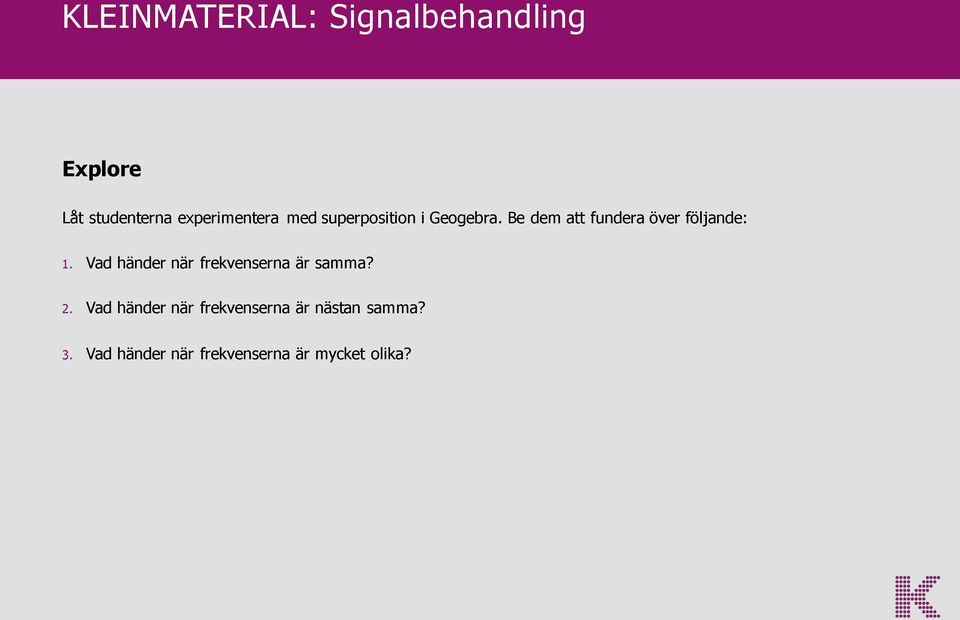

8 KLEINMATERIAL: Signalbehandling Explore Låt studenterna experimentera med superposition i Geogebra. Be dem att fundera över följande: 1. Vad händer när frekvenserna är samma? 2. Vad händer när frekvenserna är nästan samma? 3. Vad händer när frekvenserna är mycket olika?

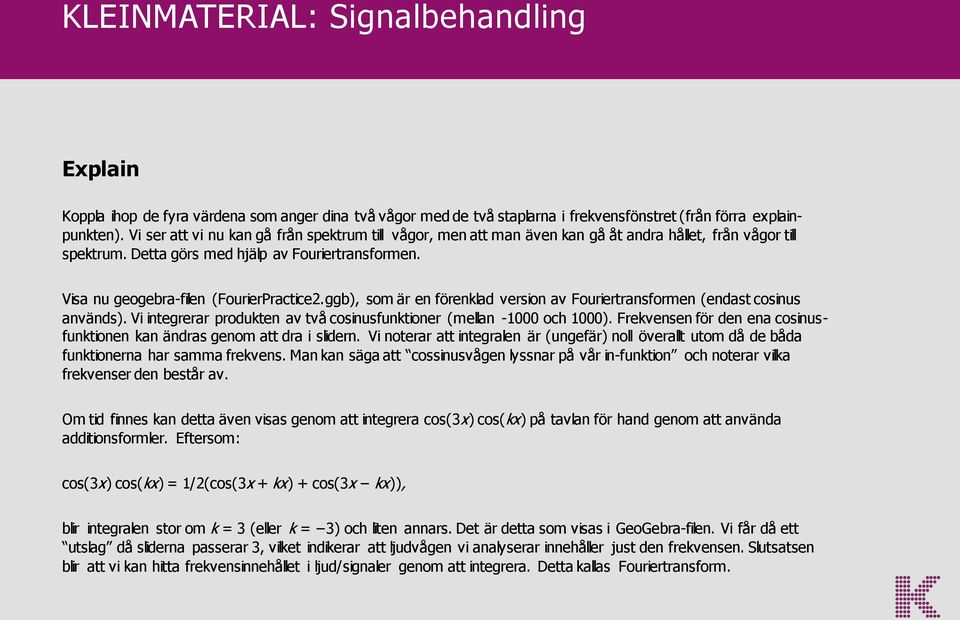

9 KLEINMATERIAL: Signalbehandling Explain Koppla ihop de fyra värdena som anger dina två vågor med de två staplarna i frekvensfönstret (från förra explainpunkten). Vi ser att vi nu kan gå från spektrum till vågor, men att man även kan gå åt andra hållet, från vågor till spektrum. Detta görs med hjälp av Fouriertransformen. Visa nu geogebra-filen (FourierPractice2.ggb), som är en förenklad version av Fouriertransformen (endast cosinus används). Vi integrerar produkten av två cosinusfunktioner (mellan och 1000). Frekvensen för den ena cosinusfunktionen kan ändras genom att dra i slidern. Vi noterar att integralen är (ungefär) noll överallt utom då de båda funktionerna har samma frekvens. Man kan säga att cossinusvågen lyssnar på vår in-funktion och noterar vilka frekvenser den består av. Om tid finnes kan detta även visas genom att integrera cos(3x) cos(kx) på tavlan för hand genom att använda additionsformler. Eftersom: cos(3x) cos(kx) = 1/2(cos(3x + kx) + cos(3x kx)), blir integralen stor om k = 3 (eller k = 3) och liten annars. Det är detta som visas i GeoGebra-filen. Vi får då ett utslag då sliderna passerar 3, vilket indikerar att ljudvågen vi analyserar innehåller just den frekvensen. Slutsatsen blir att vi kan hitta frekvensinnehållet i ljud/signaler genom att integrera. Detta kallas Fouriertransform.

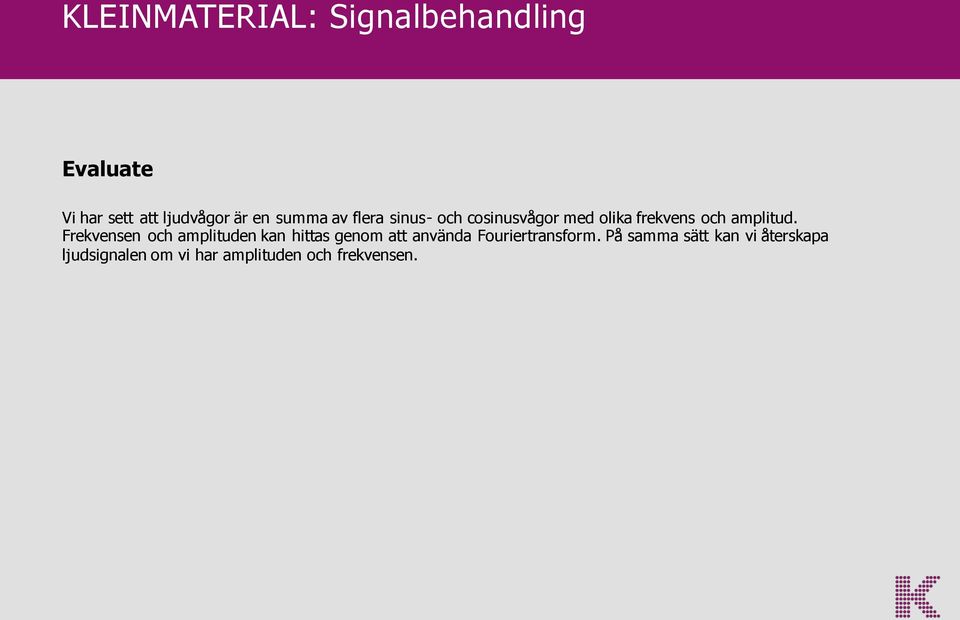

10 KLEINMATERIAL: Signalbehandling Evaluate Vi har sett att ljudvågor är en summa av flera sinus- och cosinusvågor med olika frekvens och amplitud. Frekvensen och amplituden kan hittas genom att använda Fouriertransform. På samma sätt kan vi återskapa ljudsignalen om vi har amplituden och frekvensen.
