1 Monteringsanvisning För installatörer Monteringsanvisning aurotherm classic VFK 35/ VD, VFK 40/ VD SE Utgivare/tillverkare Vaillant GmbH Berghauser Str. 40 D Remscheid Telefon Telefax info@vaillant.de

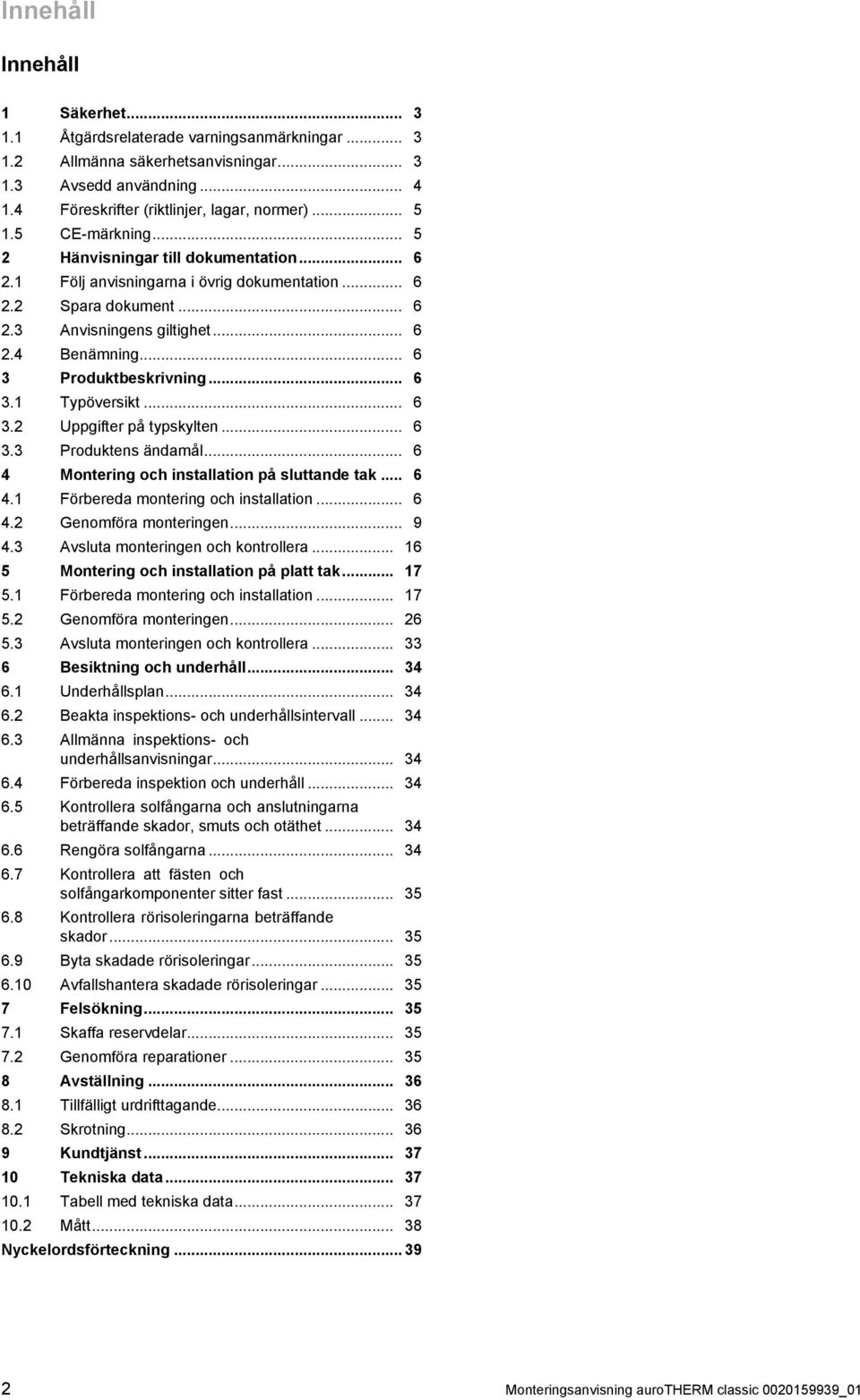

2 Innehåll Innehåll Säkerhet Åtgärdsrelaterade varningsanmärkningar Allmänna säkerhetsanvisningar Avsedd användning Föreskrifter (riktlinjer, lagar, normer) CE -märkning... 5 Hänvisningar till dokumentation Följ anvisningarna i övrig dokumentation Spara dokument Anvisningens giltighet Benämning Produktbeskrivning Typöversikt Uppgifter på typskylten Produktens ändamål Montering och installation på sluttande tak Förbereda montering och installation Genomföra monteringen Avsluta monteringen och kontrollera Montering och installation på platt tak Förbereda montering och installation Genomföra monteringen Avsluta monteringen och kontrollera Besiktning och underhåll Underhållsplan Beakta inspektions - och underhållsintervall Allmänna inspektions - och underhållsanvisningar Förbereda inspektion och underhåll Kontrollera solfångarna och anslutningarna beträffande skador, smuts och otäthet Rengöra solfångarna Kontrollera att fästen och solfångarkomponenter sitter fast Kontrollera rörisoleringarna beträffande skador Byta skadade rörisoleringar Avfallshantera skadade rörisoleringar Felsökning Skaffa reservdelar Genomföra reparationer Avställning Tillfälligt urdrifttagande Skrotning Kundtjänst Tekniska data Tabell med tekniska data Mått Nyckelordsförteckning Monteringsanvisning aurotherm classic _0

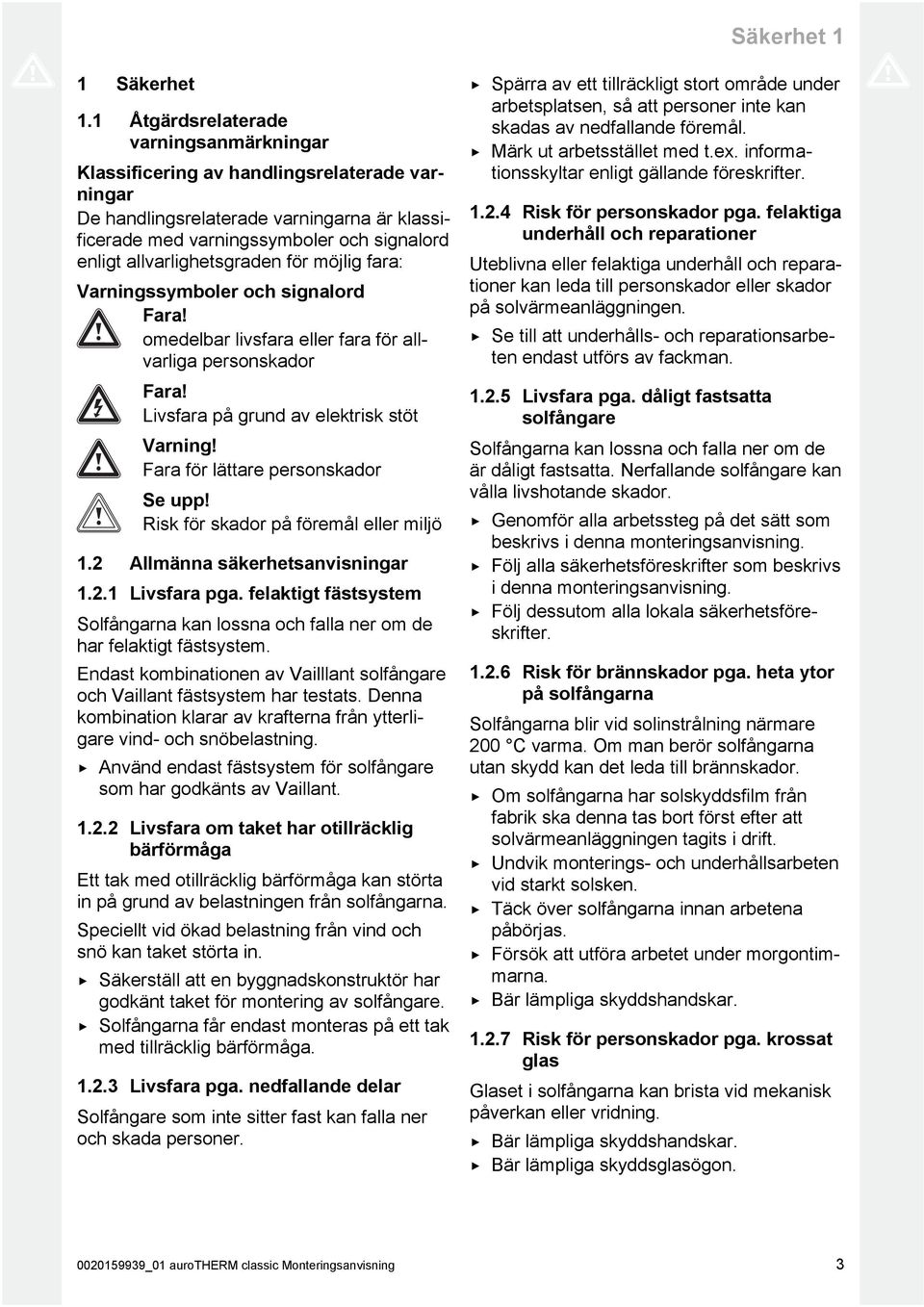

3 Säkerhet Säkerhet. Åtgärdsrelaterade varningsanmärkningar Klassificering av handlingsrelaterade varningar De handlingsrelaterade varningarna är klassi ficerade med varningssymboler och signalord enligt allvarlighetsgraden för möjlig fara: Varningssymboler och signalord Fara! omedelbar livsfara eller fara för all varliga personskador Fara! Livsfara på grund av elektrisk stöt Varning! Fara för lättare personskador Se upp! Risk för skador på föremål eller miljö. Allmänna säkerhetsanvisningar.. Livsfara pga. felaktigt fästsystem Solfångarna kan lossna och falla ner om de har felaktigt fästsystem. Endast kombinationen av Vailllant solfångare och Vaillant fästsystem har testats. Denna kombination klarar av krafterna från ytterli gare vind - och snöbelastning. Använd endast fästsystem för solfångare som har godkänts av Vaillant... Livsfara om taket har otillräcklig bärförmåga Ett tak med otillräcklig bärförmåga kan störta in på grund av belastningen från solfångarna. Speciellt vid ökad belastning från vind och snö kan taket störta in. Säkerställ att en byggnadskonstruktör har godkänt taket för montering av solfångare. Solfångarna får endast monteras på ett tak med tillräcklig bärförmåga...3 Livsfara pga. nedfallande delar Solfångare som inte sitter fast kan falla ner och skada personer. Spärra av ett tillräckligt stort område under arbetsplatsen, så att personer inte kan skadas av nedfallande föremål. Märk ut arbetsstället med t.ex. informa tionsskyltar enligt gällande föreskrifter...4 Risk för personskador pga. felaktiga underhåll och reparationer Uteblivna eller felaktiga underhåll och repara tioner kan leda till personskador eller skador på solvärmeanläggningen. Se till att underhålls - och reparationsarbe ten endast utförs av fackman...5 Livsfara pga. dåligt fastsatta solfångare Solfångarna kan lossna och falla ner om de är dåligt fastsatta. Nerfallande solfångare kan vålla livshotande skador. Genomför alla arbetssteg på det sätt som beskrivs i denna monteringsanvisning. Följ alla säkerhetsföreskrifter som beskrivs i denna monteringsanvisning. Följ dessutom alla lokala säkerhetsföre skrifter...6 Risk för brännskador pga. heta ytor på solfångarna Solfångarna blir vid solinstrålning närmare 00 C varma. Om man berör solfångarna utan skydd kan det leda till brännskador. Om solfångarna har solskyddsfilm från fabrik ska denna tas bort först efter att solvärmeanläggningen tagits i drift. Undvik monterings - och underhållsarbeten vid starkt solsken. Täck över solfångarna innan arbetena påbörjas. Försök att utföra arbetet under morgontim marna. Bär lämpliga skyddshandskar...7 Risk för personskador pga. krossat glas Glaset i solfångarna kan brista vid mekanisk påverkan eller vridning. Bär lämpliga skyddshandskar. Bär lämpliga skyddsglasögon _0 aurotherm classic Monteringsanvisning 3

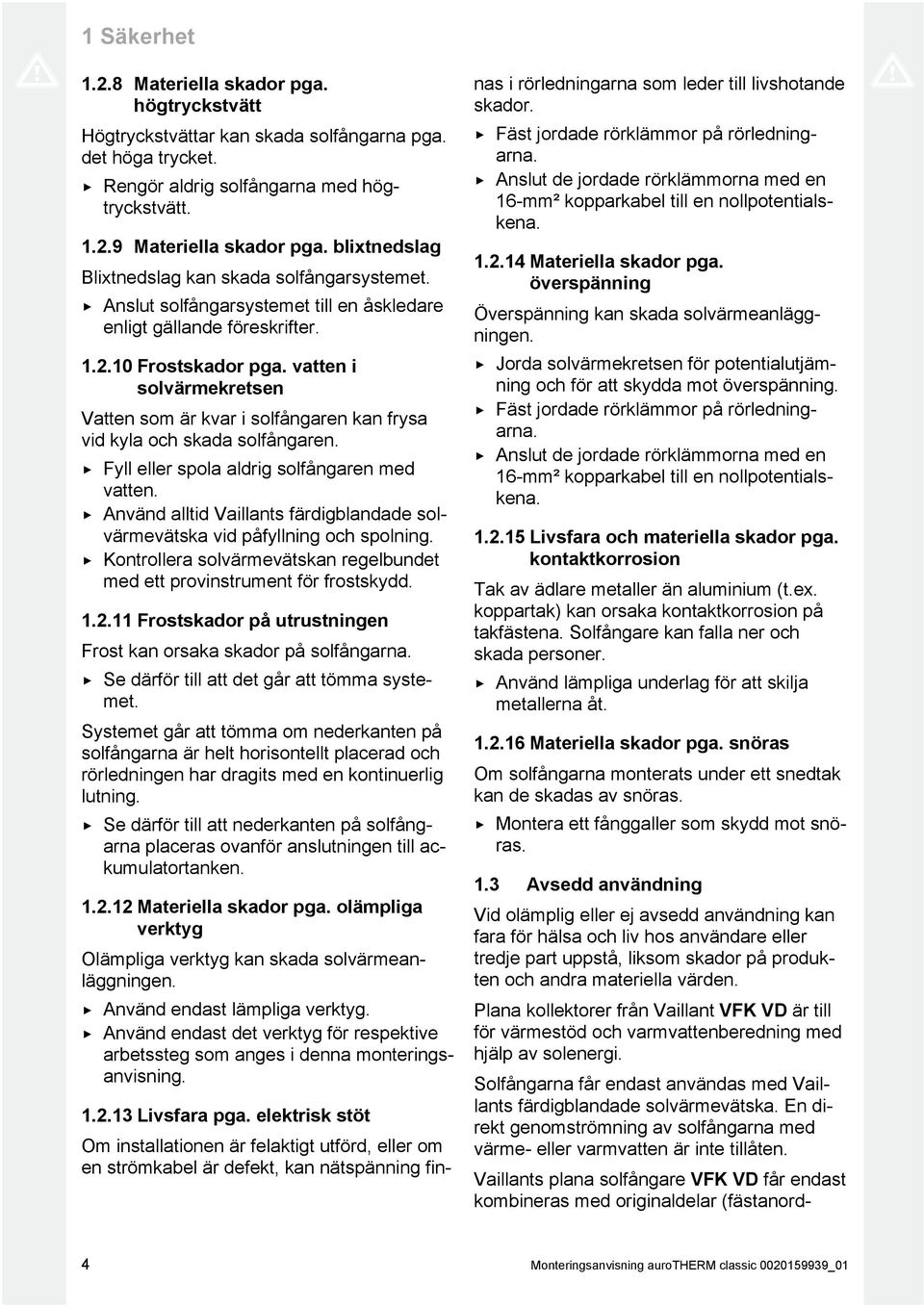

4 Säkerhet..8 Materiella skador pga. högtryckstvätt Högtryckstvättar kan skada solfångarna pga. det höga trycket. Rengör aldrig solfångarna med hög tryckstvätt...9 Materiella skador pga. blixtnedslag Blixtnedslag kan skada solfångarsystemet. Anslut solfångarsystemet till en åskledare enligt gällande föreskrifter...0 Frostskador pga. vatten i solvärmekretsen Vatten som är kvar i solfångaren kan frysa vid kyla och skada solfångaren. Fyll eller spola aldrig solfångaren med vatten. Använd alltid Vaillants färdigblandade sol värmevätska vid påfyllning och spolning. Kontrollera solvärmevätskan regelbundet med ett provinstrument för frostskydd... Frostskador på utrustningen Frost kan orsaka skador på solfångarna. Se därför till att det går att tömma syste met. Systemet går att tömma om nederkanten på solfångarna är helt horisontellt placerad och rörledningen har dragits med en kontinuerlig lutning. Se därför till att nederkanten på solfång arna placeras ovanför anslutningen till ac kumulatortanken... Materiella skador pga. olämpliga verktyg Olämpliga verktyg kan skada solvärmean läggningen. Använd endast lämpliga verktyg. Använd endast det verktyg för respektive arbetssteg som anges i denna monterings anvisning...3 Livsfara pga. elektrisk stöt Om installationen är felaktigt utförd, eller om en strömkabel är defekt, kan nätspänning fin - nas i rörledningarna som leder till livshotande skador. Fäst jordade rörklämmor på rörledning arna. Anslut de jordade rörklämmorna med en 6 -mm² kopparkabel till en nollpotentials kena...4 Materiella skador pga. överspänning Överspänning kan skada solvärmeanlägg ningen. Jorda solvärmekretsen för potentialutjäm ning och för att skydda mot överspänning. Fäst jordade rörklämmor på rörledning arna. Anslut de jordade rörklämmorna med en 6 -mm² kopparkabel till en nollpotentials kena...5 Livsfara och materiella skador pga. kontaktkorrosion Tak av ädlare metaller än aluminium (t.ex. koppartak) kan orsaka kontaktkorrosion på takfästena. Solfångare kan falla ner och skada personer. Använd lämpliga underlag för att skilja metallerna åt...6 Materiella skador pga. snöras Om solfångarna monterats under ett snedtak kan de skadas av snöras. Montera ett fånggaller som skydd mot snö ras..3 Avsedd användning Vid olämplig eller ej avsedd användning kan fara för hälsa och liv hos användare eller tredje part uppstå, liksom skador på produk ten och andra materiella värden. Plana kollektorer från Vaillant VFK VD är till för värmestöd och varmvattenberedning med hjälp av solenergi. Solfångarna får endast användas med Vail lants färdigblandade solvärmevätska. En di rekt genomströmning av solfångarna med värme - eller varmvatten är inte tillåten. Vaillants plana solfångare VFK VD får endast kombineras med originaldelar (fästanord - 4 Monteringsanvisning aurotherm classic _0

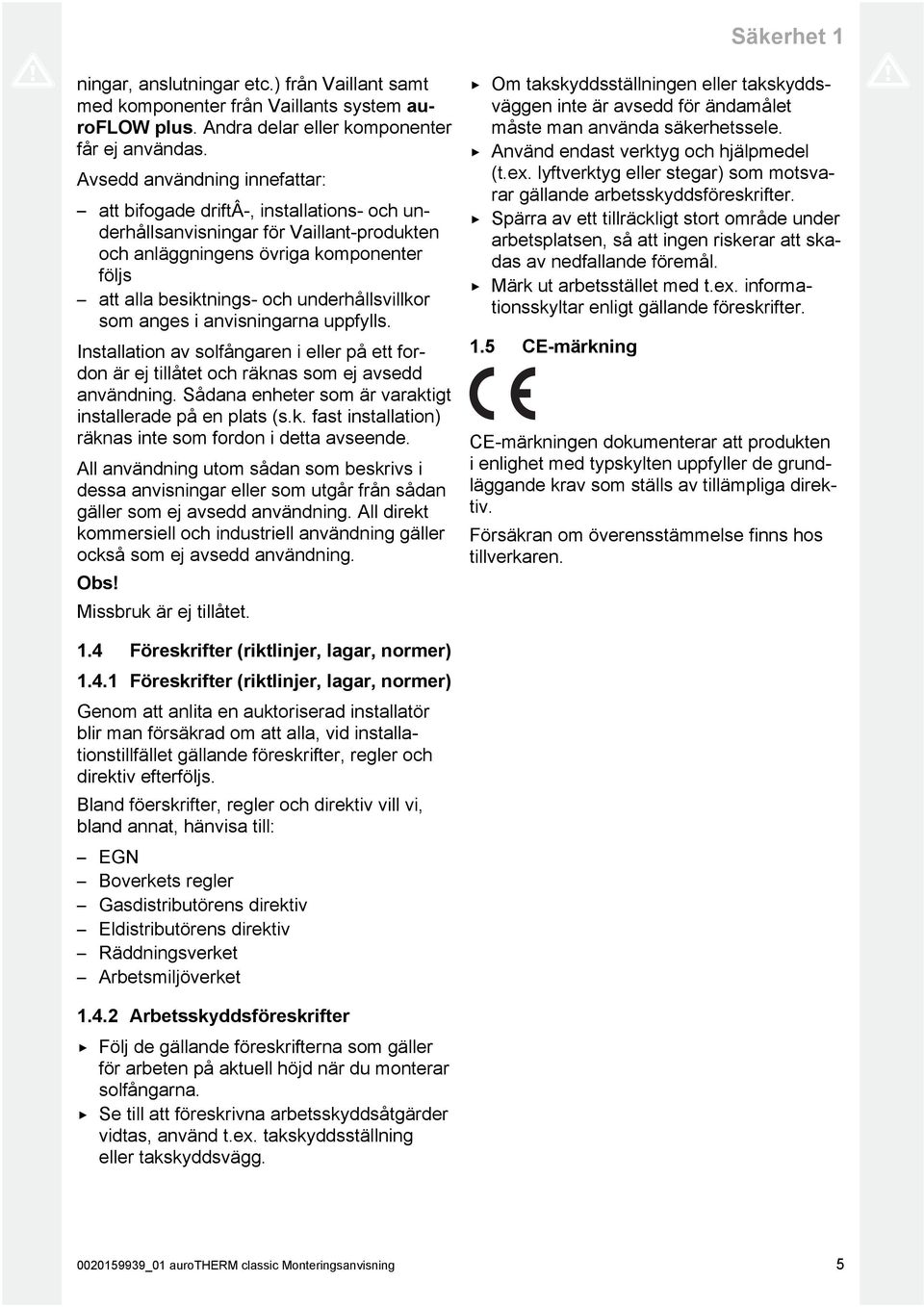

5 Säkerhet ningar, anslutningar etc.) från Vaillant samt med komponenter från Vaillants system auroflow plus. Andra delar eller komponenter får ej användas. Avsedd användning innefattar: att bifogade driftâ -, installations - och un derhållsanvisningar för Vaillant -produkten och anläggningens övriga komponenter följs att alla besiktnings - och underhållsvillkor som anges i anvisningarna uppfylls. Installation av solfångaren i eller på ett for don är ej tillåtet och räknas som ej avsedd användning. Sådana enheter som är varaktigt installerade på en plats (s.k. fast installation) räknas inte som fordon i detta avseende. All användning utom sådan som beskrivs i dessa anvisningar eller som utgår från sådan gäller som ej avsedd användning. All direkt kommersiell och industriell användning gäller också som ej avsedd användning. Obs! Missbruk är ej tillåtet. Om takskyddsställningen eller takskydds väggen inte är avsedd för ändamålet måste man använda säkerhetssele. Använd endast verktyg och hjälpmedel (t.ex. lyftverktyg eller stegar) som motsva rar gällande arbetsskyddsföreskrifter. Spärra av ett tillräckligt stort område under arbetsplatsen, så att ingen riskerar att ska das av nedfallande föremål. Märk ut arbetsstället med t.ex. informa tionsskyltar enligt gällande föreskrifter..5 CE-märkning CE -märkningen dokumenterar att produkten i enlighet med typskylten uppfyller de grund läggande krav som ställs av tillämpliga direk tiv. Försäkran om överensstämmelse finns hos tillverkaren..4 Föreskrifter (riktlinjer, lagar, normer).4. Föreskrifter (riktlinjer, lagar, normer) Genom att anlita en auktoriserad installatör blir man försäkrad om att alla, vid installa tionstillfället gällande föreskrifter, regler och direktiv efterföljs. Bland föerskrifter, regler och direktiv vill vi, bland annat, hänvisa till: EGN Boverkets regler Gasdistributörens direktiv Eldistributörens direktiv Räddningsverket Arbetsmiljöverket.4. Arbetsskyddsföreskrifter Följ de gällande föreskrifterna som gäller för arbeten på aktuell höjd när du monterar solfångarna. Se till att föreskrivna arbetsskyddsåtgärder vidtas, använd t.ex. takskyddsställning eller takskyddsvägg _0 aurotherm classic Monteringsanvisning 5

6 Hänvisningar till dokumentation Hänvisningar till dokumentation. Följ anvisningarna i övrig dokumentation Följ alltid de driftinstruktioner och installationsanvisningar som medföljer systemets komponenter.. Spara dokument Uppgift på typskylten m A Q max tstgf Pmax Betydelse Vikt Mått Max. effekt Stagnationstemperatur Max. tillåtet drifttryck Lämna över dokument Överlämna den här monteringsanvisningen samt alla andra medföljande dokument och eventuella erforderliga hjälpmedel till användaren. Tillgängliga dokument Användaren ska spara dokumenten för framtida bruk..3 Anvisningens giltighet Denna anvisning gäller endast för: Solfångartyper och artikelnummer VFK 35/ VD , VFK 40/ VD Benämning I denna monteringsanvisning kallas plana solfångare för sol fångare. 3 Produktbeskrivning Serial-No. 3.3 Produktens ändamål Streckkod med serienummer 7:e till 6:e siffran utgör arti kelnumret Solfångarna används till solvärmesystem för uppvärmning och varmvattenberedning. 4 Montering och installation på sluttande tak När solfångarna monteras och installeras måste kapitlet Säkerhet följas. 4. Förbereda montering och installation 4.. Leverans, transport och montering 4... Förvara solfångarna Förvara alltid solfångarna på en torr och väderskyddad plats för att förhindra att fukt tränger in i solfångarna. 3. Typöversikt VFK 35/ VD VFK 40/ VD 3. Uppgifter på typskylten Uppgift på typskylten Betydelse CE -märkning: Solfångarna motsvarar de produktspecifika gällande europeiska direktiven. Solar Keymark: Solfångarna har testats och är godkända enligt reglerna och kraven för Solar Keymark. Läs monteringsanvisningen! VFK 35/ VD VFK 40/ VD VFK Typbeteckning Vaillant plan solfångare 35, (40) Solfångareffekt / Produktgeneration V D plan solfångare A G V F Vertikalt utförande Drainback självdräneringssy stem Plan solfångare Bruttoyta Vätskevolym 6 Monteringsanvisning aurotherm classic _0

7 Montering och installation på sluttande tak Kontrollera leveransomfattningen Gäller vid: Solfångarens orientering: vertikal Materialförteckning för montering av 4/5/6 vertikala solfångare på sluttande tak Monteringssats för skenor vertikalt 4/5/6 st. Hydrauliska anslutningar från sensorsats // st. 3 Takankare typ P (för takpannor) från grundsats 6/0/4 st. 4 Takankare typ S (för takplattor osv.) från grundsats 6/0/4 st. 5 Takankare typ S platt (för takplattor osv.) från grundsats 6/0/4 st. 6 Fästsats skruv från grundsats 6/0/4 st. Kontrollera att monteringssatsen är fullständig med hjälp av bilden. 7 Hydraulisk mellananslutning från sensorsats 6/8/0 st. 8 Klammer från sensorsats 6/0/4 st. 9 Pluggar från sensorsats // st. 0 Skenanslutning från sensorsats 6/8/0 st. Solfångare aurotherm VFK 35/ VD 4/5/6 st. Solfångare aurotherm VFK 40/ VD 4/5/6 st. Alla typer av takfästen finns inte för alla länder _0 aurotherm classic Monteringsanvisning 7

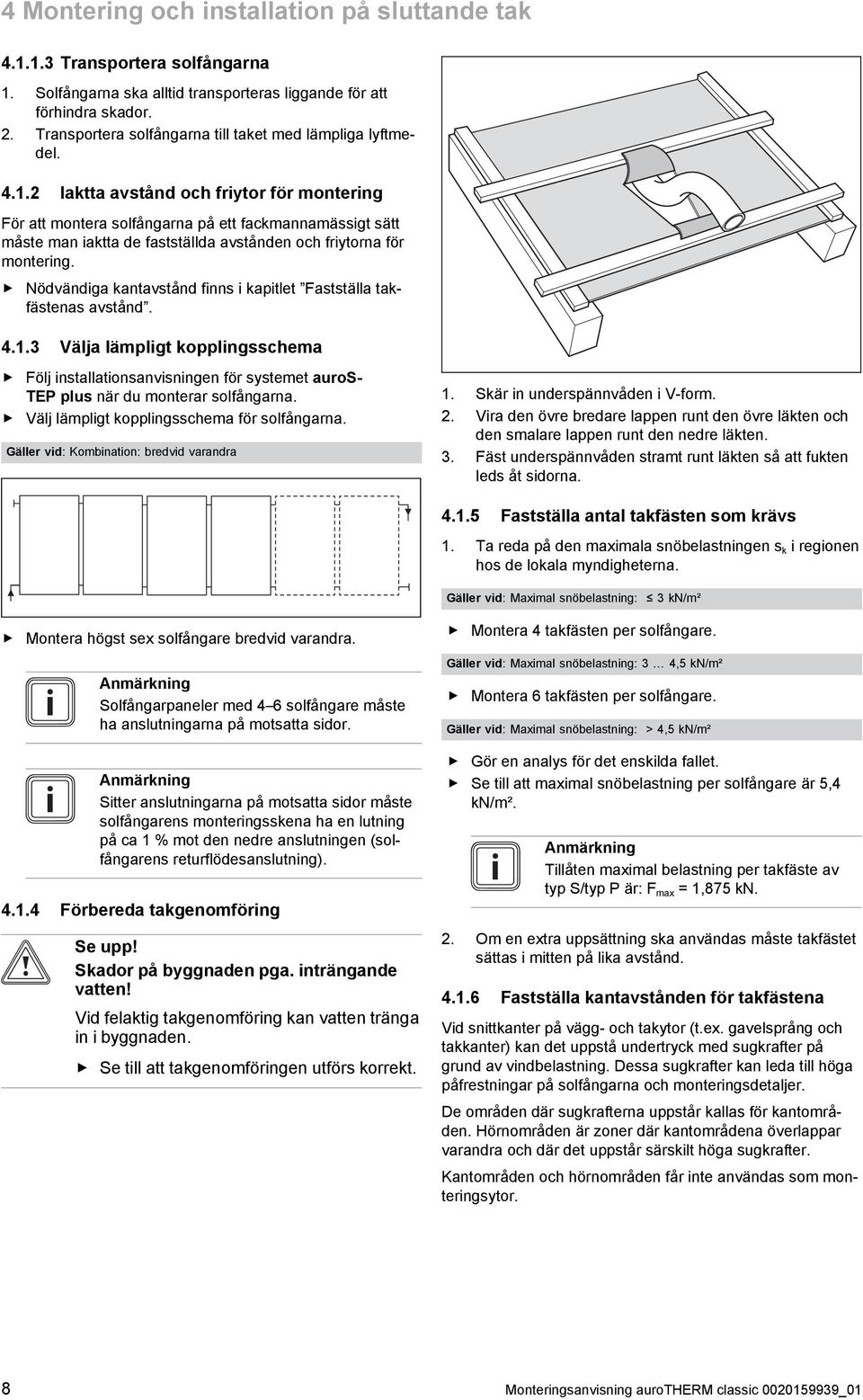

8 4 Montering och installation på sluttande tak Transportera solfångarna. Solfångarna ska alltid transporteras liggande för att förhindra skador.. Transportera solfångarna till taket med lämpliga lyftme del. 4.. Iaktta avstånd och friytor för montering För att montera solfångarna på ett fackmannamässigt sätt måste man iaktta de fastställda avstånden och friytorna för montering. Nödvändiga kantavstånd finns i kapitlet Fastställa tak fästenas avstånd Välja lämpligt kopplingsschema Följ installationsanvisningen för systemet auros- TEP plus när du monterar solfångarna. Välj lämpligt kopplingsschema för solfångarna. Gäller vid: Kombination: bredvid varandra. Skär in underspännvåden i V -form.. Vira den övre bredare lappen runt den övre läkten och den smalare lappen runt den nedre läkten. 3. Fäst underspännvåden stramt runt läkten så att fukten leds åt sidorna Fastställa antal takfästen som krävs. Ta reda på den maximala snöbelastningen s k i regionen hos de lokala myndigheterna. Gäller vid: Maximal snöbelastning: 3 kn/m² Montera högst sex solfångare bredvid varandra. Solfångarpaneler med 4 6 solfångare måste ha anslutningarna på motsatta sidor. Sitter anslutningarna på motsatta sidor måste solfångarens monteringsskena ha en lutning på ca % mot den nedre anslutningen (sol fångarens returflödesanslutning) Förbereda takgenomföring Se upp! Skador på byggnaden pga. inträngande vatten! Vid felaktig takgenomföring kan vatten tränga in i byggnaden. Se till att takgenomföringen utförs korrekt. Montera 4 takfästen per solfångare. Gäller vid: Maximal snöbelastning: 3 4,5 kn/m² Montera 6 takfästen per solfångare. Gäller vid: Maximal snöbelastning: > 4,5 kn/m² Gör en analys för det enskilda fallet. Se till att maximal snöbelastning per solfångare är 5,4 kn/m². Tillåten maximal belastning per takfäste av typ S/typ P är: F max =,875 kn.. Om en extra uppsättning ska användas måste takfästet sättas i mitten på lika avstånd Fastställa kantavstånden för takfästena Vid snittkanter på vägg - och takytor (t.ex. gavelsprång och takkanter) kan det uppstå undertryck med sugkrafter på grund av vindbelastning. Dessa sugkrafter kan leda till höga påfrestningar på solfångarna och monteringsdetaljer. De områden där sugkrafterna uppstår kallas för kantområ den. Hörnområden är zoner där kantområdena överlappar varandra och där det uppstår särskilt höga sugkrafter. Kantområden och hörnområden får inte användas som mon teringsytor. 8 Monteringsanvisning aurotherm classic _0

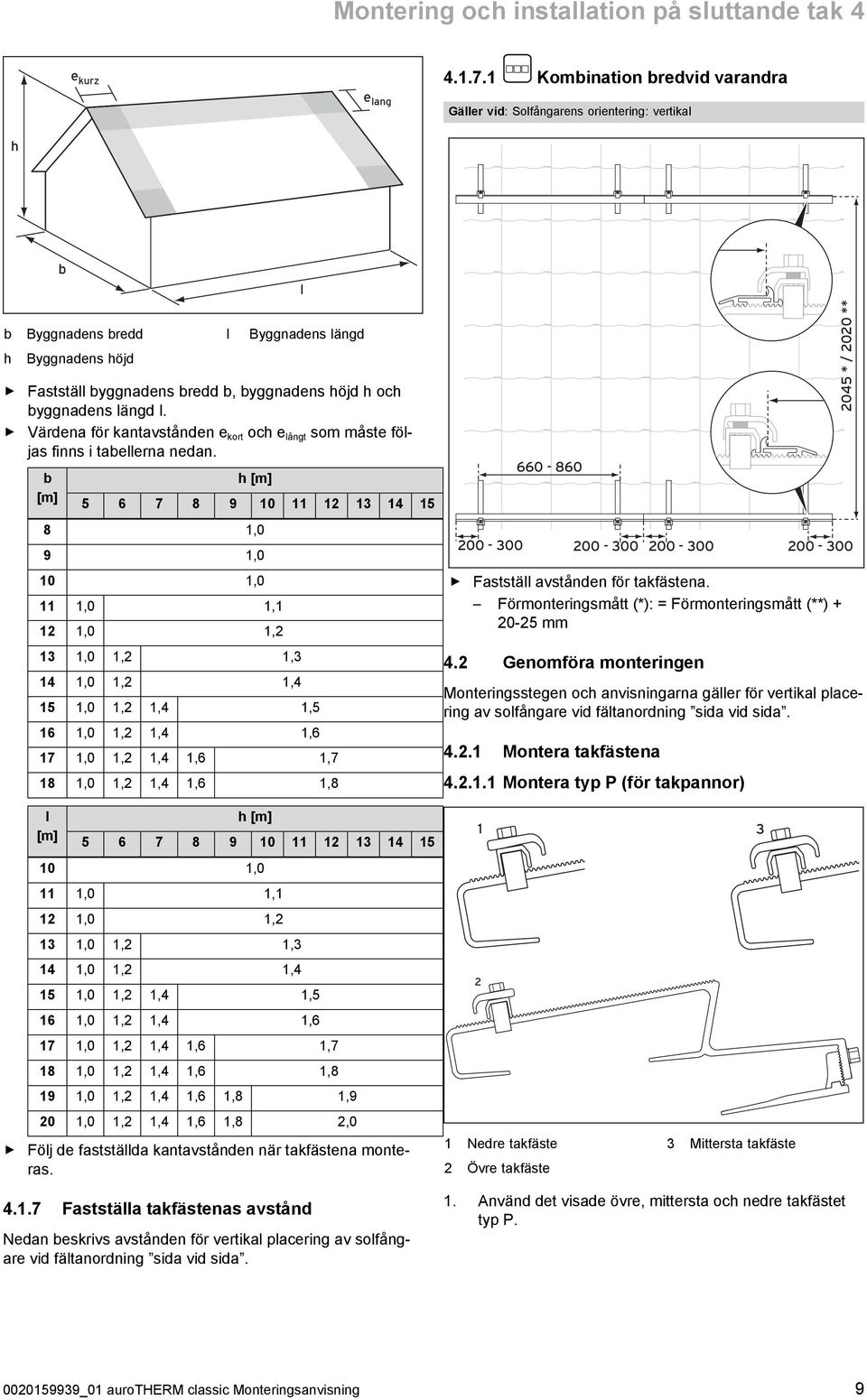

9 Montering och installation på sluttande tak 4 e kurz nkombination bredvid varandra e lang Gäller vid: Solfångarens orientering: vertikal h b h b Byggnadens bredd Byggnadens höjd l l Byggnadens längd Fastställ byggnadens bredd b, byggnadens höjd h och byggnadens längd l. Värdena för kantavstånden e kort och e långt som måste föl jas finns i tabellerna nedan. b [m] h [m] * / 00 ** 8,0 9,0 0,0,0,,0, 3,0,,3 4,0,,4 5,0,,4,5 6,0,,4,6 7,0,,4,6,7 8,0,,4,6, Fastställ avstånden för takfästena. Förmonteringsmått (*): = Förmonteringsmått (**) mm 4. Genomföra monteringen Monteringsstegen och anvisningarna gäller för vertikal place ring av solfångare vid fältanordning sida vid sida. 4.. Montera takfästena 4... Montera typ P (för takpannor) l [m] h [m] ,0,0,,0, 3,0,,3 4,0,,4 5,0,,4,5 6,0,,4,6 7,0,,4,6,7 8,0,,4,6,8 9,0,,4,6,8,9 0,0,,4,6,8,0 Följ de fastställda kantavstånden när takfästena monte ras. Nedre takfäste Övre takfäste 3 Mittersta takfäste 4..7 Fastställa takfästenas avstånd Nedan beskrivs avstånden för vertikal placering av solfång are vid fältanordning sida vid sida.. Använd det visade övre, mittersta och nedre takfästet typ P _0 aurotherm classic Monteringsanvisning 9

10 4 Montering och installation på sluttande tak Arbetsmaterial: Skruvnyckel nyckelvidd 3 5 A A 6 B B 5 mm. Sätt fast takfästet av typ P på taksparren (A) eller på läkten (B). 3. Lossa först skruven () på takfästets underdel med den medföljande bitsen och skruva ur skruven ca 5 mm. 4. Om takfästet ska sättas fast på taksparren vrider man underdelen () utåt (A). 5. Om takfästet ska sättas fast på läkten vrider du under delen () inåt (B). Gäller vid: Typ av fastsättning: på taksparre Skruva fast takfästet med de tre medföljande skruvarna på taksparren (5). Skjut tillbaka takpannorna till deras ursprungliga läge (6). Knacka eventuellt ut ett urtag i takpannornas undersida (A) och översida (B) med en hammare så att pannorna ligger tätt. På en del taktyper kan man behöva förskjuta takfästet i sidled gentemot taksparren. Använd då tillbehöret långt understycke med art.nr Gäller vid: Typ av fastsättning: på läkt 3 Fastställ avstånden för takfästena. ( Sida 9) Frilägg taksparren på det aktuella stället (). Positionera takfästet (). Observera rätt position för övre, mittersta och nedre takfästet. 4 3 Fastställ avstånden för takfästena. ( Sida 9) Skjut upp en eller två takpannor ovanför läkten på det aktuella stället (). Lossa den övre skruven så att det går att ställa in höjden på takfästet (). Arbetsmaterial: Skruvnyckel nyckelvidd 3 Haka i takfästet på läkten (3). Observera rätt position för övre, mittersta och nedre takfästet. Lossa den övre skruven så att det går att ställa in höjden på takfästet (3). Arbetsmaterial: Skruvnyckel nyckelvidd 3 Ställ in takfästet mot takpannornas höjd så att takfästets överdel ligger mot den frilagda takytan (4). Dra åt den övre skruven. 0 Monteringsanvisning aurotherm classic _0

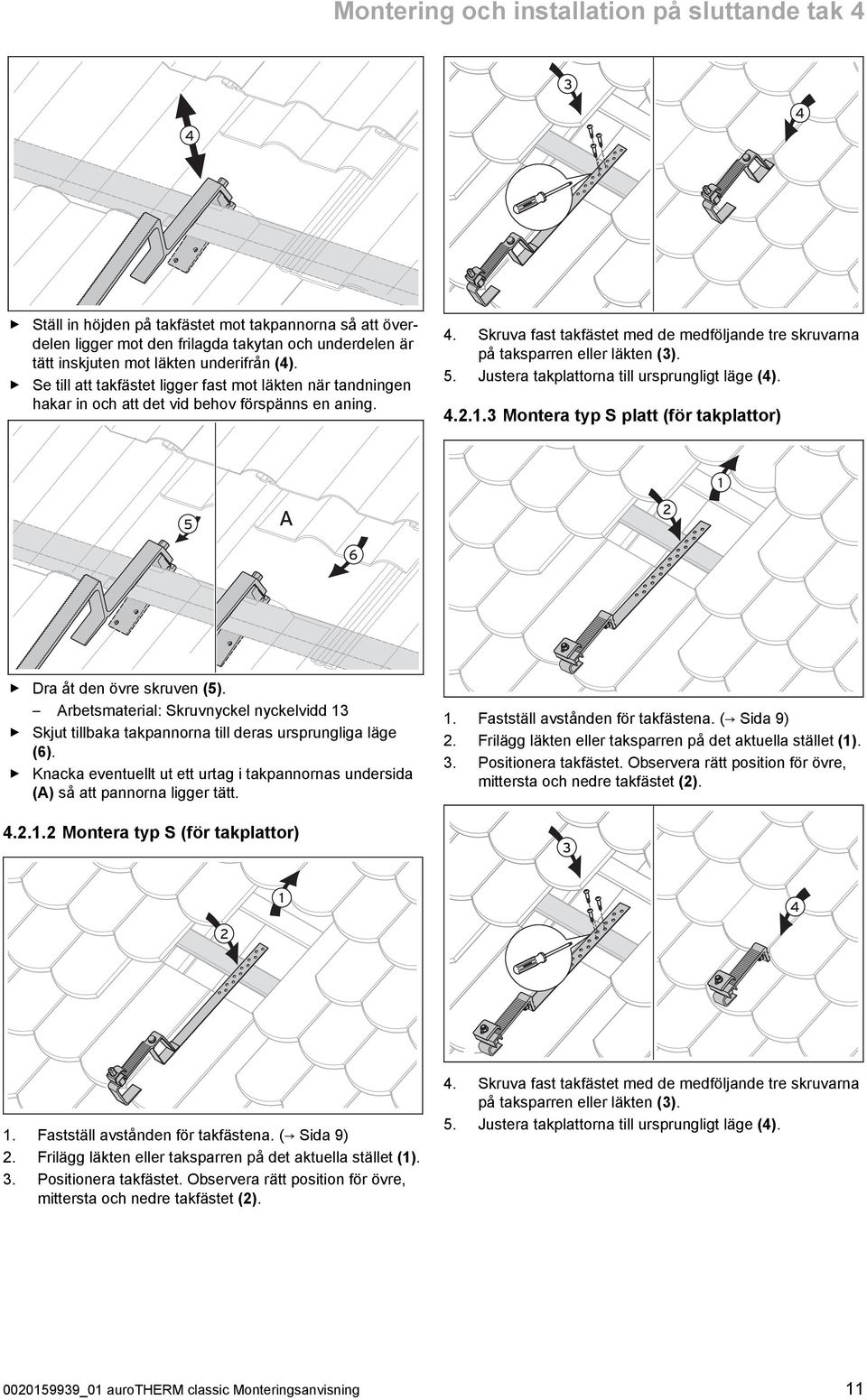

11 Montering och installation på sluttande tak Ställ in höjden på takfästet mot takpannorna så att över delen ligger mot den frilagda takytan och underdelen är tätt inskjuten mot läkten underifrån (4). Se till att takfästet ligger fast mot läkten när tandningen hakar in och att det vid behov förspänns en aning. 4. Skruva fast takfästet med de medföljande tre skruvarna på taksparren eller läkten (3). 5. Justera takplattorna till ursprungligt läge (4) Montera typ S platt (för takplattor) 5 A 6 Dra åt den övre skruven (5). Arbetsmaterial: Skruvnyckel nyckelvidd 3 Skjut tillbaka takpannorna till deras ursprungliga läge (6). Knacka eventuellt ut ett urtag i takpannornas undersida (A) så att pannorna ligger tätt Montera typ S (för takplattor). Fastställ avstånden för takfästena. ( Sida 9). Frilägg läkten eller taksparren på det aktuella stället (). 3. Positionera takfästet. Observera rätt position för övre, mittersta och nedre takfästet () Fastställ avstånden för takfästena. ( Sida 9). Frilägg läkten eller taksparren på det aktuella stället (). 3. Positionera takfästet. Observera rätt position för övre, mittersta och nedre takfästet (). 4. Skruva fast takfästet med de medföljande tre skruvarna på taksparren eller läkten (3). 5. Justera takplattorna till ursprungligt läge (4) _0 aurotherm classic Monteringsanvisning

12 4 Montering och installation på sluttande tak Montera typen skruvstift 4.. Montera solfångarna 4... nkombination bredvid varandra Fara! Personskador och materiella skador pga. nedfallande solfångare! En solfångare kan falla ner om den inte är ordentligt fastsatt. Dra åt klämelementen. Kontrollera att solfångaren sitter fast or dentligt genom att skaka på klämblocken. Dra åt muttern om ett klämblock rör sig.. Fastställ avstånden för takfästena. ( Sida 9). Borra ett hål på motsvarande ställe i takpannan (). 3. Dra åt skruvstiftet i taksparren genom takpannan (). 3 Se upp! Skador på invändiga komponenter! Solfångarens insida avluftas genom en venti lationsöppning i rörgenomföringen. Se därför till att ventilationsöppningen hålls fri så att luften kan strömma fritt.. Montera solfångarna på taket på det sätt som beskrivs i avsnitten nedan. Monteringsskenor och klämelement kan inte flyttas samtidigt. 4. Sätt den mittersta muttern så att den främre delen av takfästets överdel ligger mot takytan (3). Observera rätt position för övre, mittersta och nedre takfästet Montera monteringsskenorna Tekniskt fel på systemet! För att systemet auroflow plus ska fungera när anslutningarna sitter på olika sidor måste den nedre monteringsskenan ges en lutning på % mot den nedre anslutningen (solfångarens retu ranslutning). 5. Sätt takfästet på den mittersta muttern (4). 6. Skruva på den andra muttern och dra åt den (5). Arbetsmaterial: Skruvnyckel nyckelvidd 7 7. Kapa gängstången direkt ovanför muttern (6). 8. Fila ner snittytan.. Fäst monteringsskenan efter varje panelanslutning. 3. Fäst monteringsskenan så att den lutar % mot den nedre anslutningen (solfångarens returanslutning). 4. Fäst monteringsskenorna med klämelementen i takfäs tena (() och ()). 5. Sätt den nedre skenan så långt ner som möjligt på tak fästet. Monteringsanvisning aurotherm classic _0

13 Montering och installation på sluttande tak 4 Utbalansera monteringsskenorna Montera kopplingsstyckena A B 6. Sätt fast monteringsskenorna vågrätt. 7. Justera eventuella höjdskillnader genom att flytta på klämelementen. 8. Dra då klämelementet uppåt () och flytta det (). Släpp det sedan och se till att det hakar fast. Sätta in och haka in solfångaren Se upp! Risk för skada på solfångaren! Om rörkopplingarna monteras felaktigt kan solfångaren skadas. Säkerställ att klämman (A) inte kan kana i rörkopplingens spår (B).. Sätt in de hydrauliska kopplingsstyckena till anslag i de avsedda öppningarna på sidan av den tidigare monte rade solfångaren. 3. Sätt fast kopplingsstyckena med klämmorna, skjut på klämman för den övre anslutningen i styrningen uppi från och klämman för den nedre anslutningen nerifrån. Skarva monteringsskenorna Fara! Fara för brännskador och skållning! Solfångarna blir vid solinstrålning närmare 00 C varma. Undvik att arbeta i starkt solsken. Täck över solfångarna innan arbetena påbörjas. Försök att utföra arbetet under morgon timmarna. Bär lämpliga skyddshandskar. 9. Sätt den första solfångaren med nederkanten i den nedre monteringsskenan och haka in den i klämele menten(). 0. Se till att klämelementets övre klämblock ligger över solfångarkanten.. Dra åt klämelementen på den nedre monteringsskenan. Arbetsmaterial: Skruvnyckel nyckelvidd 3 4. Sätt in skarvelementen från sidan i monteringsskenorna tills de hakar fast(). 5. Skjut monteringsskenorna för nästa solfångare mot den redan monterade solfångaren (). 6. Sätt fast monteringsskenorna för nästa solfångare med klämelementen i takfästena. 7. Utbalansera monteringsskenorna. ( Sida 3) _0 aurotherm classic Monteringsanvisning 3

14 4 Montering och installation på sluttande tak Montera nästa solfångare A 7. Dra åt klämelementen på de övre monteringsskenorna. Arbetsmaterial: Skruvnyckel nyckelvidd 3 Avsluta monteringen av solfångarna 8. Dra åt alla återstående klämelement. Arbetsmaterial: Skruvnyckel nyckelvidd 3 9. Kontrollera att solfångaren sitter fast ordentligt genom att skaka på klämblocken.. Dra åt muttern om ett klämblock rör sig Montera hydrauliska anslutningar B 8. Sätt nästa solfångare med nederkanten i den nedre monteringsskenan och haka in den i klämelementen. 9. Se till att klämelementets övre klämblock ligger över solfångarkanten. 0. Skjut solfångaren mot den första solfångaren och ob servera de hydrauliska kopplingsstyckena. Se upp! Risk för skada på solfångaren! Om rörkopplingarna monteras felaktigt kan solfångaren skadas. Säkerställ att klämman (A) inte kan kana i rörkopplingens spår (B).. Lås de hydrauliska kopplingsstyckena med klämmorna.. Dra åt klämelementen på den nedre monteringsskenan. Arbetsmaterial: Skruvnyckel nyckelvidd 3 Fullborda solfångarraden Gäller vid: Alla solfångare i en rad är ännu inte monterade. Montera kopplingsstyckena. ( Sida 3) Skarva monteringsskenorna. ( Sida 3) Montera nästa solfångare. ( Sida 4) Positionera de övre monteringsskenorna Se upp! Otäthet pga. felaktigt tillbehör! Felaktiga tillbehör kan leda till otätheter i sol värmekretsen och till materiella skador. Till arbeten på solvärmekretsen får endast hårdlödda anslutningar, plantätningar, klämringsförskruvningar och presskopp lingar som är godkända av tillverkaren för användning i solvärmekretsar och för mot svarande höga temperaturer användas. Nedan beskrivs monteringen av de hydrauliska anslutning arna för vertikal orientering av solfångare vid fältanordning sida vid sida nkombination bredvid varandra. Montera de hydrauliska anslutningarna på solfångarna på det sätt som beskrivs i avsnitten nedan. Gäller vid: Antal solfångare: 4 6, Anslutningarna på motsatta sidor Trä in utloppskopplingen () i den övre öppningen på ena sidan och returkopplingen (inloppet) () i den nedre, diagonalt placerade öppningen på andra sidan. Säkra anslutningarna med klämmorna. 3. Skjut alla övre monteringsskenorna i raden så att de är jäms med de nedre solfångarna (). 4. Se till att monteringsskenornas kanter griper om sol fångarna. 5. Skjut klämelementen i raden mot de nedre solfångarna (). 6. Se till att klämelementens klämblock ligger över sol fångarkanterna. 4 Monteringsanvisning aurotherm classic _0

15 Montering och installation på sluttande tak 4 Sätt i den nedre pluggen () på solfångaren. Sätt i den övre pluggen () på solfångaren. Säkra pluggarna med klämmorna. Anslut solfångarens framledning och returledning med systemets anslutningsrör. Dra anslutningsrören med lutning. Följ installationsanvisningarna för systemet auroflow plus. Kontrollera att anslutningarna är täta. Välj den öppning i solfångarpanelen som ligger närmast utloppsanslutningen. Tryck en skruvmejsel genom markeringen på gummi proppen för temperaturgivaren på den valda solfångaren (). Ta inte bort gummiproppen. För in temperaturgivaren genom gummiproppen tills det tar emot () _0 aurotherm classic Monteringsanvisning 5

16 4 Montering och installation på sluttande tak 4.3 Avsluta monteringen och kontrollera 4.3. Kontrollera monteringen Kontrollera med checklistan nedan att alla arbetssteg har genomförts. När solvärmeanläggningen tagits i drift för första gången och under årstider med starkt växlande temperaturer kan det bildas kondensat i solfångaren. Detta motsvarar normala driftförhållanden. Reflektioner som orsakas av ojämnheter i glaset är ett materialtypiskt fenomen. Arbetssteg Ja Nej Alla hydrauliska anslutningar är låsta med klämmor Hydraulisk anslutning korrekt Solfångargivare VR ansluten Alla klämelement åtdragna Solfångarna anslutna till åskledare (alternativ vid åskledare) Tryckprovning genomförd (helst med tryckluft) Alla anslutningar är täta Datum Underskrift Alla monteringsarbeten har utförts på ett fackmannamäs sigt sätt. ˍ ˍ. ˍ ˍ. ˍ ˍ ˍ ˍ 6 Monteringsanvisning aurotherm classic _0

17 Montering och installation på platt tak Avfallshantera förpackning Transportförpackningarna består till övervägande del av återvinningsbara material. Beakta gällande föreskrifter. Avfallshantera transportförpackningarna enligt gällande föreskrifter. 5 Montering och installation på platt tak När solfångarna monteras och installeras måste kapitlet Säkerhet följas. 5. Förbereda montering och installation 5.. Leverans, transport och montering 5... Förvara solfångarna Förvara alltid solfångarna på en torr och väderskyddad plats för att förhindra att fukt tränger in i solfångarna _0 aurotherm classic Monteringsanvisning 7

18 5 Montering och installation på platt tak 5... Kontrollera leveransomfattningen Materialförteckning för montering av 4/5/6 vertikala solfångare på platt tak Monteringssats för skenor vertikalt 4/5/6 st. Hydrauliska anslutningar från sensorsats // st. 3 Ramsats grundläggande vertikal 5/6/7 st. 4 Belastningsplattor ur satsen med belastningsplattor 0/4/8 st. 5 T -skruv och mutter från satsen med belastningsplattor 0//4 st. 6 Hydraulisk mellananslutning från sensorsats 6/8/0 st. Kontrollera att monteringssatsen är fullständig med hjälp av bilden. 7 Hydrauliska anslutningar från sensorsats // st. 8 Klammer från sensorsats 6/0/4 st. 9 Pluggar från sensorsats // st. 0 Skenanslutning från sensorsats 6/8/0 st. Solfångare aurotherm VFK 35/ VD 4/5/6 st. Solfångare aurotherm VFK 40/ VD 4/5/6 st. 8 Monteringsanvisning aurotherm classic _0

19 Montering och installation på platt tak Transportera solfångarna 5..5 Välja monteringsvariant. Solfångarna ska alltid transporteras liggande för att förhindra skador.. Transportera solfångarna till taket med lämpliga lyftme del. 5.. Iaktta avstånd och minimumavstånd för montering Vid storm uppstår mycket stark vindstyrka vid kanterna på taket på grund av turbulens (virvlar). Håll ett avstånd på minst m från takkanten vid plane ringen av monteringsstället Välja lämpligt kopplingsschema Följ installationsanvisningen för systemet auros- TEP plus när du monterar solfångarna. Välj lämpligt kopplingsschema för solfångarna. Gäller vid: Solfångarens orientering: vertikal C B Välj bland tre monteringsvarianter: Monteringsvariant A B C A Betydelse Fristående montering med belastnings plattor och belastningsvikter. Fristående montering utan belastnings plattor. Stativen måste skruvas fast i lämpliga belastningsvikter. Stativ fastskruvat direkt i taket. Montera högst sex solfångare bredvid varandra. Solfångarpaneler med 4 6 solfångare måste ha anslutningarna på motsatta sidor. Sitter anslutningarna på motsatta sidor måste solfångarens monteringsskena ha en lutning på ca % mot den nedre anslutningen (sol fångarens returflödesanslutning) Förbereda takgenomföring Se upp! Läckage pga. förstörd takbeläggning! Om takbeläggningen förstörs kan vatten tränga in i byggnaden. Se till att takbeläggningen skyddas till räckligt på takets tätningsytor. Lägg stora byggmattor under anlägg ningen. Kontrollera att takbeläggningen är tät efter monteringen av direkt fastskruvade stativ. Låt en takläggare utföra takgenomföringen _0 aurotherm classic Monteringsanvisning 9

20 5 Montering och installation på platt tak 5..6 Fastställa belastningsvikt (fristående montering) Fara! Livsfara och risk för materiella skador pga. höga vindhastigheter! Stativen är dimensionerade för en genomsnittlig vindhastighet på högst 08 km/h. Om den genomsnitt liga vindhastigheten på monteringsplatsen överstiger 08 km/h kan inga garantianspråk göras på syste met. Montera stativen endast på platser där den genomsnittliga vindhastigheten är högst 08 km/h.. Beakta vid fristående montering: Monteringsvariant B A och B Observera Vikterna som stativen skruvas fast på måste vara av material som det går att skruva i. Alla vikterna måste vara väderbestän diga. 0 Monteringsanvisning aurotherm classic _0

21 Montering och installation på platt tak 5 < 7 km/h < 8 km/h < 90 km/h < 99 km/h < 08 km/h > 08 km/h PT ES IE IS AD GB FR NO DK NL BE DE CH LU IT CZ AT SI SE HR PL SK HU BA RS ME AL MK GR FI EE RU LV LT BY UA MD RO BG TR. Fastställ den genomsnittliga vindhastigheten på monteringsplatsen med hjälp av kartan _0 aurotherm classic Monteringsanvisning

22 5 Montering och installation på platt tak ½ L L... L ½ L L... L L ½ L L ½ L 3. Fastställ nödvändiga vikter med hjälp av tabellen. Vertikal orientering av solfångaren Monteringsvinkel Vikt/stativ [kg] För att förhindra att de glider eller lättar Endast för att förhindra att de lättar (om de har skyddats mot att glida) L Där det finns minst två solfångare i rad kan vikterna reduceras till hälften för det yttre stativet. L Genomsnittlig vindhastighet [km/h] upp till 7 upp till 7 upp till 8 upp till 8 upp till 90 upp till 90 upp till 99 upp till 99 upp till 08 upp till 08 Inlandet Kuster och öar Inlandet Kuster och öar Inlandet Kuster och öar Inlandet Kuster och öar Inlandet Kuster och öar Lager upp till 0 m Byggnadens höjd 0-8 m 8-5 m upp till 0 m Byggnadens höjd 0-8 m 8-5 m Monteringsanvisning aurotherm classic _0

23 Montering och installation på platt tak 5 Vertikal orientering av solfångaren Monteringsvinkel 45 Vikt/stativ [kg] För att förhindra att de glider eller lättar Endast för att förhindra att de lättar (om de har skyddats mot att glida) L Där det finns minst två solfångare i rad kan vikterna reduceras till hälften för det yttre stativet. L Genomsnittlig vindhastighet [km/h] upp till 7 upp till 7 upp till 8 upp till 8 upp till 90 upp till 90 upp till 99 upp till 99 upp till 08 upp till 08 Inlandet Kuster och öar Inlandet Kuster och öar Inlandet Kuster och öar Inlandet Kuster och öar Inlandet Kuster och öar Lager upp till 0 m Byggnadens höjd 0-8 m 8-5 m upp till 0 m Byggnadens höjd 0-8 m 8-5 m Vertikal orientering av solfångaren Monteringsvinkel 60 Vikt/stativ [kg] För att förhindra att de glider eller lättar Endast för att förhindra att de lättar (om de har skyddats mot att glida) L Där det finns minst två solfångare i rad kan vikterna reduceras till hälften för det yttre stativet. L Genomsnittlig vindhastighet [km/h] upp till 7 Inlandet Lager upp till 0 m Byggnadens höjd 0-8 m 8-5 m upp till 0 m Byggnadens höjd 0-8 m 8-5 m _0 aurotherm classic Monteringsanvisning 3

24 5 Montering och installation på platt tak Vertikal orientering av solfångaren Monteringsvinkel 60 För att förhindra att de glider eller lättar Vikt/stativ [kg] Endast för att förhindra att de lättar (om de har skyddats mot att glida) L Där det finns minst två solfångare i rad kan vikterna reduceras till hälften för det yttre stativet. L Genomsnittlig vindhastighet [km/h] upp till 7 upp till 8 upp till 8 upp till 90 upp till 90 upp till 99 upp till 99 upp till 08 upp till 08 Kuster och öar Inlandet Kuster och öar Inlandet Kuster och öar Inlandet Kuster och öar Inlandet Kuster och öar Lager upp till 0 m Byggnadens höjd 0-8 m 8-5 m upp till 0 m Byggnadens höjd 0-8 m 8-5 m Fastställa stativens avstånd B C D A E D C F Fastställ stativens avstånd. 4 Monteringsanvisning aurotherm classic _0

25 Montering och installation på platt tak 5 Antal solfångare A [mm] B [mm] F ) [mm] B [mm] F ) [mm] B [mm] F ) [mm] C [mm] D ) [mm] m ) Solhöjd på 0 (vintersol) ) Av statiska skäl måste monteringsskenorna sticka ut över kanten med mm över det sista stativet. 3) tolerans: +/ - 5 mm E 3) [mm] _0 aurotherm classic Monteringsanvisning 5

26 5 Montering och installation på platt tak 5. Genomföra monteringen Monteringsstegen och anvisningarna gäller för vertikal place ring av solfångare vid fältanordning sida vid sida. 5.. Montera stativen Fara! Livsfara pga. nedfallande solfångare! Solfångare som inte sitter fast kan blåsa ner från platta tak och skada personer. Vidta säkerhetsåtgärderna nedan bero ende på monteringssätt. Vid monteringssättet direkt fastskruvning ska stativen skruvas fast ordentligt i un derlaget. Använd endast avsedda belastningsvik ter. Beakta den nödvändiga vikten på belast ningsvikterna. 4. Tryck på låsspärren () på den teleskopiska skenan. 5. Dra den teleskopiska skenan () till önskad monterings vinkel och låt låsspärren haka fast.. Fastställ antalet stativ som krävs. För den första solfångaren: Två stativ För varje ytterligare, stående solfångare: Ytterligare ett stativ 3 6. Sätt tvärstaget () så att dess fästhål är mellan skruvhå len i den teleskopiska skenan. 7. Lås stativet genom att sätta in fästskruven () genom alla skenorna. 8. Lås fästskruven () med den självlåsande muttern (3). 9. Dra åt muttern. Gäller vid: Monteringssätt: Direkt fastskruvning. Fäll upp det första stativet Välj den monteringsvinkel som krävs. Monteringsvinkel: Skruva fast stativen Se upp! Läckage pga. förstörd takbeläggning! Om takbeläggningen förstörs kan vatten tränga in i byggnaden. Kontrollera att takbeläggningen är tät efter fastskruvning. Återställ takbeläggningens täthet vid be hov. 6 Monteringsanvisning aurotherm classic _0

27 Montering och installation på platt tak 5 Fastställ de nödvändiga avstånden för stativen enligt kapitlet Fastställa stativens avstånd. Borra hål på de fastställda ställena. Fäst stativet med anordningar som är lämpliga för un derlaget. Fästmaterial: Rostfritt Fästanordningarnas diameter: 0 mm Utför ett utdragningstest. Utdragningskraft för bultankare: 9 kn Montera så många stativ som krävs för solfångarna. Anordna belastningsplattorna i någorlunda slutgiltigt läge. Gäller vid: Monteringssätt: Fristående montering (med belastningsplattor) Sätt in den första T -skruven i mitten av spåret mellan de båda första belastningsplattorna. Efter att T -skruven är låst vrider man den 90 medurs. Lås den andra T -skruven på samma sätt mellan de båda andra belastningsplattorna. Förbereda belastningsplattorna Se upp! Läckage pga. förstörd takbeläggning! Om takbeläggningen förstörs kan vatten tränga in i byggnaden. Se till att takbeläggningen skyddas till räckligt på takets tätningsytor. Lägg stora halkfria byggmattor under anläggningen. Om taket är täckt med grus måste det tas bort på de ställen där belastningsplattorna ska läggas. Skydda tak underlaget med halkfri byggmatta. 3 Skruva fast och rikta in stativen på belastningsplattorna Ta tag i det första färdigmonterade och vinkelinställda stativet. Sätt den främre stativfoten över T -skruven (). När stativfoten positioneras måste man se till att vridsäk ringen () är i ingrepp. Lås stativfoten med den självlåsande muttern(3). Lås den bakre stativfoten på samma sätt på de båda andra belastningsplattorna. Det första stativet är stabilt monterat. Skarva två belastningsplattor så som bilden visar. Skarva ytterligare två belastningsplattor så som bilden visar. Varje stativ kräver fyra belastningsplattor: ett par för den främre foten och ett par för den bakre foten _0 aurotherm classic Monteringsanvisning 7

28 5 Montering och installation på platt tak Fara! Livsfara om belastningsvikterna inte är tillräckligt säkrade på belastningsplattorna! Om belastningsvikterna inte är tillräckligt säkrade på belastningsplattorna kan sol fångarna falla ner från taket och vålla livsho tande skador. Säkra alla belastningsvikterna på belast ningsplattorna med lämpliga åtgärder så att de inte kan kana eller tippa. Montera det andra stativet på belastningsplattorna enligt beskrivningen ovan. Montera så många stativ och belastningsplattor som krävs för solfångarna. En solfångare kräver två stativ. För varje ytterligare intilliggande solfångare krävs ytterligare ett stativ. Fördela belastningsvikterna likvärdigt på belastningsplat torna. Gäller vid: Monteringssätt: Fristående montering (utan belastningsplattor) Förbereda vikterna Se upp! Läckage pga. förstörd takbeläggning! Om takbeläggningen förstörs kan vatten tränga in i byggnaden. Se till att takbeläggningen skyddas till räckligt på takets tätningsytor. Lägg stora halkfria byggmattor under anläggningen. Om taket är täckt med grus måste det tas bort på de ställen där vikterna ska läggas. Skydda takunderlaget med halkfri byggmatta. Rikta in alla stativ och belastningsplattor i deras slutgil tiga läge. Avstånd för stativen finns i kapitlet Fastställa stativens avstånd. Fastställ de nödvändiga avstånden för stativen enligt kapitlet Fastställa stativens avstånd. Varje stativ kräver två lika stora vikter. Den första solfångaren kräver alltså fyra vikter. För varje ytterligare solfångare krävs ytterligare ett stativ. Lägga belastningsvikterna på belastningsplattorna Transportera upp nödvändigt antal belastningsvikter på det platta taket. Lägg belastningsvikterna på belastningsplattorna enligt bilden ovan. Se till att avståndet mellan belastningsvikterna och stati ven är så litet som möjligt. Transportera upp nödvändigt antal vikter på det platta taket. Lägg vikterna i de slutgiltiga lägena på monteringsplat sen. 8 Monteringsanvisning aurotherm classic _0

29 Montering och installation på platt tak 5 De fyra vikterna som håller två stativ för en solfångare är mycket tunga. Därför rekom menderas att man fastställer vikternas slutgil tiga lägen och inriktning och placerar ut dem innan man skruvar fast stativen. Välj lämpligt fästmedel för vikterna (diameter minst 0 mm). Borra ett hål i mitten på varje vikt. Se upp! Skador på invändiga komponenter! Solfångarens insida avluftas genom en venti lationsöppning i rörgenomföringen. Se därför till att ventilationsöppningen hålls fri så att luften kan strömma fritt.. Montera solfångarna på taket på det sätt som beskrivs i avsnitten nedan. Skjuta på monteringsskenorna Tekniskt fel på systemet! För att systemet auroflow plus ska fungera när anslutningarna sitter på olika sidor måste den nedre monteringsskenan ges en lutning på % mot den nedre anslutningen (solfångarens retu ranslutning). När anslutningarna sitter på samma sida (max. solfångare) måste monteringsskenan ligga vågrätt. Skruva fast stativen på vikterna Ta tag i det första färdigmonterade och vinkelinställda stativet. Skruva fast den främre stativfoten på den första vikten. Skruva fast den bakre stativfoten på den andra vikten. Det första stativet är stabilt monterat. 3 Montera det andra stativet på de två andra vikterna en ligt beskrivningen ovan. Montera så många stativ som krävs för solfångarna.. Skjut på de båda monteringsskenorna i fästena upptill och nedtill, så som bilden visar. 3. Se till att den nedre monteringsskenan har den öppna sidan uppåt och att den övre monteringsskenan har den öppna sidan nedåt. 4. Skjut först på monteringsskenan i det ena fästet (). 5. Låt monteringsskenan sticka ut en bit (). 6. Skjut sedan tillbaka monteringsskenan i det andra fästet (3). 7. Upprepa förfarandet på de andra stativen. 5.. Montera solfångarna 5... nvertikal orientering av solfångaren Fara! Personskador och materiella skador pga. nedfallande solfångare! En solfångare kan falla ner om den inte är ordentligt fastsatt. Dra åt klämelementen. Kontrollera att solfångaren sitter fast or dentligt genom att skaka på klämblocken. Dra åt muttern om ett klämblock rör sig _0 aurotherm classic Monteringsanvisning 9

30 5 Montering och installation på platt tak Montera monteringsskenor på flera stativ Haka in solfångaren nedtill A B Vid montering av flera solfångare ska monteringsske norna sluta på mitten av fästet (A). 9. Låt monteringsskenorna på det första och sista stativet sticka ut mm över kanten (B). Skarva monteringsskenorna Fara! Fara för brännskador och skållning! Solfångarna blir vid solinstrålning närmare 00 C varma. Undvik att arbeta i starkt solsken. Täck över solfångarna innan arbetena påbörjas. Försök att utföra arbetet under morgon timmarna. Bär lämpliga skyddshandskar. 3. Sätt solfångaren med nederkanten i monteringsske nans profil (). Se till att monteringsskenan () omsluter solfångarens nederkant. Sätta fast solfångaren upptill 0. Kläm fast skarvlåset () i monteringsskenorna.. Se till att skarvlåset () hakar fast i monteringsskenor nas hål. Efter monteringen kommer man inte längre åt skarvlåsen. Infästning av monteringsskenan nedtill 4. Skjut vänstersidan på den övre monteringsskenan () så att den står jäms med solfångaren. 5. Se till att monteringsskenan () omsluter solfångarens överkant. 6. Skruva fast det vänstra fästet upptill (). Arbetsmaterial: Insexnyckel 5 mm 7. Se till att monteringsskenan inte kanar när skruven dras åt.. Skruva fast fästena till den nedre monteringsskenan. Arbetsmaterial: Insexnyckel 5 mm Monteringsanvisning aurotherm classic _0

31 Montering och installation på platt tak 5 Montera hydrauliska kopplingar A Fullborda solfångarraden Gäller vid: Alla solfångare i en rad är ännu inte monterade. Montera de hydrauliska kopplingarna. ( Sida 3) Montera nästa solfångare. ( Sida 3) 5..3 Montera hydrauliska anslutningar B Se upp! Risk för skada på solfångaren! Om rörkopplingarna monteras felaktigt kan solfångaren skadas. Säkerställ att klämman (A) inte kan kana i rörkopplingens spår (B). Se upp! Otäthet pga. felaktigt tillbehör! Felaktiga tillbehör kan leda till otätheter i sol värmekretsen och till materiella skador. Till arbeten på solvärmekretsen får endast hårdlödda anslutningar, plantätningar, klämringsförskruvningar och presskopp lingar som är godkända av tillverkaren för användning i solvärmekretsar och för mot svarande höga temperaturer användas. Nedan beskrivs monteringen av de hydrauliska anslutning arna solfångare vid fältanordning sida vid sida. 8. Ta bort transportpluggarna ur öppningarna. 9. Sätt in rörkopplingarna upptill () och nedtill () till an slag i öppningarna. 0. Skjut in klämmorna i öppningarnas skenor (). Montera nästa solfångare nvertikal orientering av solfångaren Gäller vid: Antal solfångare: 4 6, Anslutningarna på motsatta sidor A B. Sätt nästa solfångare på den nedre monteringsskenan.. Skjut solfångaren mot den första solfångaren. Se upp! Risk för skada på solfångaren! Om rörkopplingarna monteras felaktigt kan solfångaren skadas. Säkerställ att klämman (A) inte kan kana i rörkopplingens spår (B). Trä in utloppskopplingen () i den övre öppningen på ena sidan och returkopplingen (inloppet) () i den nedre, diagonalt placerade öppningen på andra sidan. Säkra anslutningarna med klämmorna. 3. Lås de hydrauliska kopplingsstyckena upptill och nedtill med klämmorna (() och ()). 4. Skjut den andra övre monteringsskenan så att den är jäms med solfångaren. 5. Skruva fast den andra övre monteringsskenan på fästet tillsammans med den första solfångarens monterings skena. Arbetsmaterial: Insexnyckel 5 mm Sätt i den nedre pluggen () på solfångaren. Sätt i den övre pluggen () på solfångaren. Säkra pluggarna med klämmorna. Anslut solfångarens framledning och returledning med systemets anslutningsrör. Kontrollera att anslutningarna är täta _0 aurotherm classic Monteringsanvisning 3

32 5 Montering och installation på platt tak Välj den öppning i solfångarpanelen som ligger närmast utloppsanslutningen. Tryck en skruvmejsel genom markeringen på gummi proppen för temperaturgivaren på den valda solfångaren (). Ta inte bort gummiproppen. För in temperaturgivaren genom gummiproppen tills det tar emot (). 3 Monteringsanvisning aurotherm classic _0

33 5.3 Avsluta monteringen och kontrollera 5.3. Kontrollera monteringen Kontrollera med checklistan nedan att alla arbetssteg har genomförts. Montering och installation på platt tak 5 När solvärmeanläggningen tagits i drift för första gången och under årstider med starkt växlande temperaturer kan det bildas kondensat i solfångaren. Detta motsvarar normala driftförhållanden. Reflektioner som orsakas av ojämnheter i glaset är ett materialtypiskt fenomen. Arbetssteg Ja Nej Anläggningen monterad med hänsyn tagen till byggna dens konstruktion Avstånden till takkanten motsvarar angivna värden Stativen är placerade enligt måttangivelserna Alla skruvar är åtdragna (Monteringsskena och teleskopisk skena) Tillräckligt dimensionerade belastningsvikter har använts (endast vid fristående montering) Belastningsvikterna har säkrats med lämpliga åtgärder så att de inte kan kana eller tippa (endast vid fristående montering) Stativen är fastskruvade och skruvarna är åtdragna (endast vid direkt fastskruvning) Alla hydrauliska anslutningar är låsta med klämmor Hydraulisk anslutning korrekt Solfångargivare VR ansluten Solfångarna anslutna till åskledare (alternativ vid åskledare) Tryckprovning genomförd (helst med tryckluft) Alla anslutningar är täta Datum Underskrift Alla monteringsarbeten har utförts på ett fackmannamäs sigt sätt. ˍ ˍ. ˍ ˍ. ˍ ˍ ˍ ˍ _0 aurotherm classic Monteringsanvisning 33

34 6 Besiktning och underhåll 5.3. Avfallshantera förpackning Transportförpackningarna består till övervägande del av återvinningsbara material. Beakta gällande föreskrifter. Avfallshantera transportförpackningarna enligt gällande föreskrifter. 6 Besiktning och underhåll 6. Underhållsplan I tabellen nedan står de inspektions - och underhållsarbeten som måste genomföras med regelbundna intervall. 6.. Kalenderbaserade underhållsintervall Kalenderbaserade underhållsintervall Intervall Underhållsarbeten Sida En gång om året Kontrollera solfångarna och an slutningarna beträffande skador, smuts och otäthet 34 Rengöra solfångarna 34 Kontrollera att fästen och solfång arkomponenter sitter fast 35 Kontrollera rörisoleringarna beträf fande skador 35 Byta skadade rörisoleringar 35 Avfallshantera skadade rörisole ringar Beakta inspektions- och underhållsintervall Förutsättning för långvarig funktion, pålitlighet och lång livs längd är att regelbundna inspektioner och underhåll av hela solvärmeanläggningen utförs av fackman. Vaillant rekom menderar att man ingår ett underhållsavtal. Fara! Livsfara, risk för personskador och materiella skador pga. uteblivna underhållsarbeten och reparationer! Uteblivna underhållsarbeten eller reparatio ner eller försummade underhållsintervall kan inverka på driftsäkerheten och leda till materi ella skador och personskador. Informera användaren om att underhåll sintervallen noggrant ska följas. Genomför underhållsarbetena på solfång arna enligt underhållsplanen. 6.3 Allmänna inspektions- och underhållsanvisningar Fara! Livsfara, risk för personskador och materiella skador pga. felaktigt genomförda underhållsarbeten och reparationer! Felaktiga underhållsarbeten eller reparatio ner kan inverka på driftsäkerheten och leda till materiella skador och personskador. Endast fackmän får utföra underhållsarbe ten och reparationer på solfångarna. 6.4 Förbereda inspektion och underhåll 6.4. Skaffa reservdelar Produktens originaldelar är certifierade i enlighet med kon troll av CE -överensstämmelse. Använder du inte de certifie rade Vaillant -originalreservdelarna vid underhåll eller repa ration upphör produktens CE -överensstämmelse att gälla. Därför rekommenderar vi starkt att Vaillant -originalreserv delar monteras. Information om tillgängliga Vaillant -original reservdelar finns under de kontaktadresser som anges på baksidan. Använd endast Vaillant -originalreservdelar när du behö ver reservdelar vid underhåll eller reparation Förbereda underhåll Sammanställ alla verktyg och material som krävs för un derhållet. 6.5 Kontrollera solfångarna och anslutningarna beträffande skador, smuts och otäthet. Kontrollera solfångarna beträffande skador. Om solfångarna är skadade: Byt solfångarna.. Kontrollera solfångarna beträffande smuts. Om solfångarna är smutsiga: Rengör solfångarna. ( Sida 34) 3. Kontrollera anslutningarna beträffande otäthet. Om anslutningarna är otäta: Täta de otäta anslutningarna. ( Sida 35) 6.6 Rengöra solfångarna Fara! Fara för brännskador och skållning! Solfångarna blir vid solinstrålning närmare 00 C varma. Undvik att arbeta i starkt solsken. Försök att utföra arbetet under morgon timmarna. Bär lämpliga skyddshandskar. Bär lämpliga skyddsglasögon. 34 Monteringsanvisning aurotherm classic _0
