TEKNISK INSTRUKTION DIGIT SED. Modeller: VALLOX 280 SE L VALLOX 280 SE R. Typnummer 3487 ELEKTRONISK KONTROLL MED LCD-VISNING.

Transkript

1 S VALLOX Typnummer 347 TEKNISK INSTRUKTION DIGIT SED ELEKTRONISK KONTROLL MED LCD-VISNING För lägenhets- och zonvis ventilation God verkningsgrad för värmeåtervinningen Till-/frånluftsventilation med värmeåtervinning Elektronisk kontroll med LCD-visning Styrning med veckour standard Fuktighetsstyrning (tillvalsutrustning) Koldioxidstyrning (tillvalsutrustning) Servicetimer Braskaminsfunktion God filtrering Sommar-/vinterautomatik Fasta mätstosar för uppmätning av luftflödet Modeller: L R Anslutningseffekt 30 V, 50 Hz, 400 V, 5,0 A (+ förvärmeenhet A) Kapslingsklass IP 34 Likströmsfläktar Frånluft Tilluft 50 W 3, A 50 W 3, A 90 dm 3 /s 00 Pa 40 dm 3 /s 00 Pa Värmeåtervinning st. VÅV-element, =70 % Förbigång av värmeåtervinning Elektrisk förvärmeenhet Elektrisk eftervärmeenhet Vattenburen eftervärmeenhet Sommar-/vinterventilation,5 kw, A,5 kw, A ca 5 kw Filter Tilluft Frånluft G4 och F7 G4 Vikt 06 kg Alternativ för effektreglering Tillvalsutrustning styrning över styrpanel (DIGIT SED) CO - och %RH-styrning fjärrkontroll (LON-omvandlare) fjärrkontroll (spänningssignal) ljuddämparenhet elektrisk förvärmeenhet elektrisk eftervärmeenhet vattenburen eftervärmeenhet CO -givare % RH-givare differenstryckbrytare LON-omvandlare frånluftsfilter F5

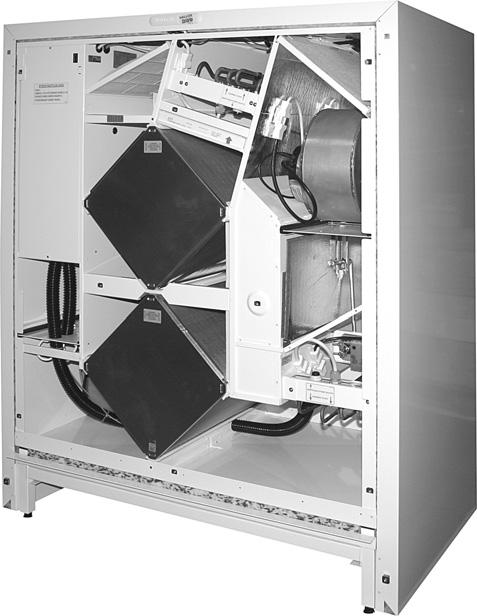

2 MÅTT OCH HUVUDDELAR Bilden visar modellen L Huvuddelar Tilluftsfläkt Frånluftsfläkt Värmeåtervinningselement Förbigång av värmeåtervinningen 5 Tilluftsfilter F A D B C Frånluftsfilter G4 Uteluftsfilter G4 Kondensvattenkar Kondensvattenstos Genomföringar för elanslutning Styrpanel Mätstosar Kanalstosar Stosens inre ø 50 mm L A B C D Uteluft till aggregatet Tilluft till bostaden Frånluft från bostaden Avluft ut Rörkopplingar L 7 Framledningsvatten till elementet 6 Returvatten från elementet Elkopplingar L Matarkabel - gruppcentral Anslutningskabel - styrpanel - CO -givare - LON-styrning 3 Anslutningskabel - Fuktighetsgivare - Fjärrkontroll R A B C D Avluft ut Frånluft från bostaden Tilluft till bostaden Uteluft till aggregatet R 5 4 Framledningsvatten till elementet Returvatten från elementet R Matarkabel - gruppcentral 9 Anslutningskabel - styrpanel - CO -givare - LON-styrning 0 Anslutningskabel - Fuktighetsgivar - Fjärrkontroll Ljuddämparenhet Monterad på aggregatet Tillvalsutrustning Eftervärmeenhet El eller vatten Förvärmeenhet El Differenstryckbrytare Koldioxidgivare Fuktighetsgivare LON-omvandlare Frånluftsfilter F5 Ø 50 4 ST.

3 Luftmängder TILL-/FRÅNLUFTSMÄNGDER TILLUFT G4+F7, FRÅNLUFT G4 PRESTANDA/ L Tilluft Frånluft Tryckfall i kanalen. Totaltryck pkok Pa P esu,kw/(m3/s),.5 P esu,kw/(m3/s),.0 T T F F T3 F4 T5 T4 F3 T6 F5 T7 T F6 F F7 REKOMMENDERAT ARBETSOMRÅDE T VÅV VÅV Mätställena efter utgångsstosen. Fläktdiagrammen anger disponibelt tryck för kanalens tryckfall. F Volymflöde q v(dm3/s) Ljuddata/, tilluft G4+F7, frånluft G4 Vallox 0 SE, tilluft G4+F7, frånluft G4 Oktavbandets mittfrekvens, Hz Hz l/s Ljudeffektnivån från ventilationsaggregatet i tilluftskanalen per oktavband L w, db REGLAGELÄGE/LUFTFLÖDE l/s 0 l/s l/s Ljudeffektnivån från ventilationsaggregatet i frånluftskanalen per oktavband L w, db REGLAGELÄGE/LUFTFLÖDE 7 l/s l/s l/s l/s Fläkthastigheter Luftflöde (l/s) Fläktarnas upptagna effekt W L W, db L WA, db(a) Ljudets A-trycknivå db (A) genom ventilationsaggregatets mantel i det rum aggregatet är monterat REGLAGELÄGE/LUFTFLÖDEN (tilluft/frånluft) /09 l/s 77/39 l/s 9/7 l/s 0/60 l/s L pa, db(a) LpA = Ljudets A-trycknivå (0 m ljudabsorbtion) 3

4 L ÄV (ÄV = ljuddämpardel) Tilluft Frånluft PRESTANDA/ + LJUDDÄMPARDEL Luftmängder Till-/frånluftsmängder + ljuddämpardel TILLUFT G4+F7, FRÅNLUFT G4 T VÅV VÅV Mätställena efter utgångsstosen. F pkok Pa Tryckfall i kanalen. Totaltryck P esu,kw/(m3/s),.5 P esu,kw/(m3/s),.0 F3 T4 T3 T T F F F4 T6 T5 F5 T7 T F6 F7 F REKOMMENDERAT ARBETSOMRÅDE Fläktdiagrammen anger disponibelt tryck för kanalens tryckfall q v(dm3/s) Volymflöde Vallox 0 SE + ljuddämpardel, tilluft G4+F7, frånluft G4 Ljuddata/ + ljuddämpardel, tilluft G4+F7, frånluft G4 Fläkthastigheter Luftflöde (l/s) Fläktarnas upptagna effekt W Oktavbandets mittfrekvens, Hz Hz l/s Ljudeffektnivån från ventilationsaggregatet i tilluftskanalen per oktavband L w, db REGLAGELÄGE/LUFTFLÖDE l/s 59 l/s l/s Ljudeffektnivån från ventilationsaggregatet i frånluftskanalen per oktavband L w, db REGLAGELÄGE/LUFTFLÖDE 36 l/s l/s l/s l/s L W, db L WA, db(a) Ljudets A-trycknivå db (A) genom ventilationsaggregatets mantel i det rum aggregatet är monterat REGLAGELÄGE/LUFTFLÖDEN (tilluft/frånluft) /6 l/s 3/5 l/s /5 l/s /39 l/s L pa, db(a) LpA = Ljudets A-trycknivå (0 m ljudabsorbtion) 4

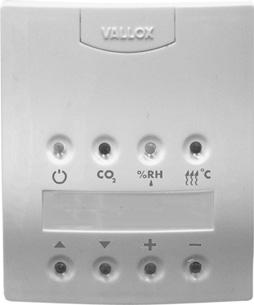

5 STYRPANEL Styrning Aggregatet kan styras med hjälp av den styrpanel (max. 3 st.) som följer med aggregatet samt med de CO -givare (max. 5 st.) och %RH-givare (max. st.) som kan fås som tillvalsutrustning. Fjärrkontroll av aggregatets fläkthastigheter är möjlig med spänningssignal. Felmeddelandereläet ger potentialfri larminformation om eventuella störningar i aggregatet. Det är möjligt att fjärrkontrollstyra hela aggregatet med hjälp av en VALLOX LON-omvandlare som fås som tillvalsutrustning. Styrning med veckour Med veckouret på aggregatets styrpanel kan man programmera in önskad fläkteffekt (... ) för varje timme varje dag i veckan. 3 4 Styrpanel 3 4 Startknapp Med den här knappen kopplas ventilationsaggregatet till och från. När indikeringslampan lyser är aggregatet påkopplat. Koldioxidreglering Med den här knappen kopplas koldioxidregleringen till och från. När indikeringslampan lyser är regleringen aktiv. Fuktighetsreglering Med den här knappen kopplas fuktighetsregleringen till och från. När indikeringslampan lyser är regleringen aktiv. Eftervärmning Med den här knappen kopplas eftervärmen till och från. När indikeringslampan lyser är eftervärmen påkopplad. När indikeringslampan inte lyser är sommarfunktionen påkopplad Rulla uppåt Med den här knappen kan du rulla skärmarna uppåt. Rulla neråt Med den här knappen kan du rulla skärmarna neråt. Öka värden Med den här knappen kan du höja värden. Minska värden Med den här knappen kan du sänka värden Knappar C Huvuddisplay Fläkthastighet Tilluftens temperatur Eftervärmen på Filtervaktlarm Kablarna till styrpanelen dras direkt från anslutningsboxen. Styrpanelen kan även seriekopplas med en CO -givare eller en annan styrpanel. (Se externt elschema sid..) Styrpanelernas adresser Servicetimerlarm Braskamins-/forceringsbrytaren på Styrning med veckour På den här displayen kan fläkthastigheterna ändras med knapparna + och -. Montering och lösgöring av styrpanelen samt kablage Om man ansluter fler än en styrpanel till systemet måste adresserna för styrpanelerna ändras. T.ex. 3 styrpaneler Anslut den första styrpanelen till aggregatet och ändra dess adress till 3. Anslut den andra styrpanelen och ändra dess adress till. Anslut den tredje styrpanelen och kontrollera att dess adress är. Om styrpanelerna har samma adress hamnar de i läget bussfel. Om detta inträffar, lösgör en styrpanel och ändra den andra styrpanelens adress. Detta kan inträffa i samband med en senare installation av en extra styrpanel. Paneladress Huvuddisplay Paneelin osoite 5

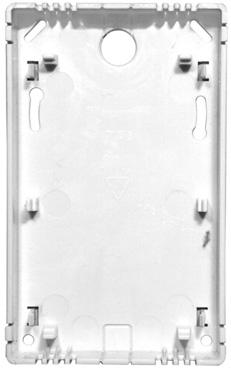

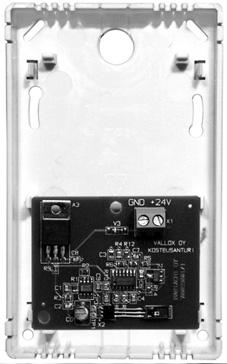

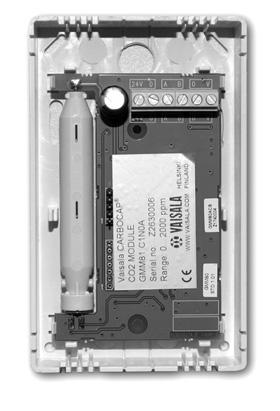

6 GIVARE Ytmontering av styrpanel Styrpanelen monteras på vägg eller på en enkel dosa. Kablage A B M Kabel:: NOMAK x x 0,5 mm + 0,5 mm OBS! Felaktig koppling av (+) ledningen förstör styrpanelen! Bredd Höjd Djup 90 mm 0 mm 3 mm Styrpanelens elektronikkort = orange = + = vit = } ca VDC 3 = orange = A 4 = vit = B 5 = metall = signaljord FUKTIGHETSGIVARE Koppla eventuella fuktighetsgivare i uttagsplinten i anslutningsboxen så att den första fuktighetsgivaren kopplas i %RH i uttagsplinten i stället för motståndet 6K (avlägsna motståndet i det här fallet) och den andra fuktighetsgivaren i %RH. Se elschemat. Montering av fuktighetsgivare samt kablage Kablarna till givaren dras direkt från aggregatets anslutningsbox. Ytmontage Kablage 4 Givarens bottenplatta %RH-givarens elektronikkort S + Kabel: x 0,5 mm KOLDIOXIDGIVARE Koldioxidgivarna kopplas en åt gången. När den första koldioxidgivaren har kopplats till systemet kopplas spänningen på och aggregatet ger givaren i fråga en adress. Gör på samma sätt med de övriga koldioxidgivarna. Montering av koldioxidgivare samt kablage Kabeldragningen till CO -givaren görs direkt från aggregatets anslutningsbox. Givaren kan även seriekopplas med en annan CO -givare eller en styrpanel. (Se externt elschema sid..) Ytmontage 4 Kablage A B M Kabel: NOMAK x x 0,5 mm + 0,5 mm OBS! Felaktig koppling av (+) ledningen förstör koldioxidgivaren! = orange = + = vit = } ca VDC 3 = orange = A 4 = vit = B 5 = metall = signaljord M CO -givarens bottenplatta CO -givarens elektronikkort (modellen kan variera) 6

7 Y R Y R - L INTERN ELKOPPLING R PDS PDS PDS S PDS + FEL FEL FORC.BRYT. FJÄRRKONTR. S FJÄRRKONTR. GND %RH-/+ %RH-/S %RH-/+ %RH-/S M B A + L N TE (FRÅNLUFT) TE 3 (UTELUFT) S TE (TILLUFT) TE 4 (AVLUFT) VÅV-ELEMENT L H U MODERKORT S S S S G N D -+ AB D C T D C P S S S L N NC U3 H L N4 U U3 N4 TF = TILLUFTSFLÄKT 50 W DC PF H = FRÅNLUFTSFLÄKT 50 W DC = AVSTÖRARE, MODERKORT F H = AVSTÖRARE, MODERKORT FG = SPJÄLLMOTOR 4 VAC TE R TR = TEMPERATURGIVARE = HJÄLPMOTSTÅND 6. KILO-OHM = TRANSFORMATOR.3 A / 6 V 30 V TR 6 V 0 V 0 V L N F = MODERKORTETS SÄKRING 00mA K K = DROSSEL S = SERVICEBRYTARE (DÖRRBRYTAREN) LP = ELVÄRMEENHET 500 W (FÖRVÄRME, TILLVALSUTRUSTNING) LP = ELVÄRMEENHET 500 W (EFTERVÄRME, TILLVALSUTRUSTNING) SV = STÄLLDON FÖR VATTENBUREN ENHET (EFTERVÄRME, TILLVALSUTRUSTNING) TZ = ÖVERHETTNINGSSKYDD + 60 LP FG ~ TZ TZ L4 L3 N N L L5 N NC PWM PWM GND TZ = ÖVERHETTNINGSSKYDD + 95 (SKALL KVITTERAS) PDS = DIFFERENSTRYCKBRYTARE FÖR TILLUFTSFILTER (TILLVALSUTRUSTNING) PDS = DIFFERENSTRYCKBRYTARE FÖR FRÅNLUFTSFILTER (TILLVALSUTRUSTNING) SV LP TZ TZ TF Bl GNYE BU BN Bl GNYE BU BN PF 7

8 EXTERNA ELKOPPLINGAR LonWorks-FT0 LON-OMVANDLARE TILLVALSUTRUSTNING A B + - NOMAK xx0,5+0,5 FORCERINGS-/BRASKAMINSBRYTARE (Alternativ för extra styrning) S GND FLÄKTSTYRNING: Spänningssignal: VDC FJÄRRKONTROLL (Alternativ för extra styrning) GRUPPCENTRAL 30 V/400 V PDS S 0 PDS + 9 FEL FEL 7 FORC.BRYT. 6 FJÄRRKONTR. S 5 FJÄRRKONTR. GND 4 % RH-/+ 3 % RH-/S % RH-/+ % RH-/S 0 M 9 B A L 4 L 3 N 6 A PE N 6 A FELMEDDELANDE ( A, 4 VDC) OBS! När aggregatet har fläktstyrning från fjärrkontrollen, lösgörs länken mellan VAK S och VAK GND. 4 X 0.5 x0,5 R= 6K 3x,5S (4x,5S) MOTSTÅNDET TAS BORT NÄR DEN FÖRSTA FUKTIGHETSGIVAREN KOPPLAS TILL AGGREGATET OBS! När aggregatet förses med en FÖRVÄRMEENHET och en ELEFTERVÄRMEENHET behövs en egen 6 A matning för FÖRVÄRMEN. OBS! När aggregatet förses med en FÖRVÄRMEENHET och en VATTENBUREN EFTERVÄRMEENHET länkas plintarna L och L. Då BEHÖVS INGEN egen matning för förvärmen. CO-GIVARE Kan finnas flera tillvalsutrustning STYRPANEL Kan finnas flera st. som standard OBS! Felaktig koppling av (+)ledningen FÖRSTÖR GIVAREN! OBS! Felaktig koppling av (+)ledningen FÖRSTÖR STYRPANELEN x0,5 FUKTIGHETSGIVARE Tillvalsutrustning FUKTIGHETSGIVARE Tillvalsutrustning + - A B M + - A B M NOMAK xx0,5+0,5 x0,5 KOPPLAS I STÄLLET FÖR MOTSTÅNDET R (KONTAKT % RH-/+ OCH % RH/S) NOMAK xx0,5+0,5 METALL = M VITT = - ORANGE = A VITT = B S + S + ORANGE = +

9 FILTRERING, VÄRMEÅTERVINNING, UPPVÄRMNING Filtrering En effektiv filtrering av uteluften (G4 + F7) förhindrar att skadliga partiklar kommer in i kanalnätet och inomhusluften via aggregatet. Den kvalitativa filtreringen av frånluften (G4) minskar nedsmutsningen av aggregatet och säkerställer att värmeåtervinningen och frånluftsfläktarnas funktion förblir effektiva. Tilltäppningen av till-/frånluftsfiltren kan övervakas genom att man förser aggregatet med en differenstryckbrytare. Värmeåtervinning och uppvärmning Den effektiva värmeåtervinningen överför en stor del av värmen från den skämda frånluften till den uteluft som tas in. Värmeåtervinningselementens återvinningsgrad är cirka 70 %. Om uteluften inte värms upp tillräckligt i värmeåtervinningselementen kan man värma upp den med hjälp av en vattenburen eller elektrisk eftervärmeenhet (tillvalsutrustning). Med den automatiska förbikopplingsfunktion för värmeåtervinningen som aggregatet är utrustat med undviker man en onödig uppvärmning av uteluften sommartid. Aggregatet har även en automatisk frostskyddsfunktion för den vattenburna eftervärmeenheten. Frostskydd Värmeåtervinningens frostskyddsautomatik stoppar kortvarigt tilluftsfläktarna om temperaturen på avluften underskrider det inställda gränsvärdet. För att minimera dessa stopp hos tilluftsfläktarna kan aggregatet även förses med en elektrisk förvärmeenhet. Elektrisk förvärmeenhet (tillvalsutrustning) Effekt,5 kw, A. Elektrisk eftervärmeenhet (tillvalsutrustning) Effekt,5 kw, A. Totalt tryckfall kpa TRYCKFALLET PÅ VÄTSKESIDAN I DEN VATTENBURNA RADIATORN Definierat för 00 % vatten Radiator + ventil (KVS,0) Radiator Radiatorns totaleffekt kw Radiatorns totaleffekt kw Vattenburen eftervärmeenhet VKL (tillvalsutrustning) Den vattenburna radiatorns effekt Temperaturen på vattnet till radiatorn (tv) 70 C Temperaturen på luften till radiatorn (ti) 5 C Vattenflöde dm 3 /s Nedkylning av vattnet i radiatorn C Temperaturen på vattnet till radiatorn (tv) 55 C Temperaturen på luften till radiatorn (ti) 5 C Vattenflöde dm 3 /s Luftflöde dm 3 /s Luftflöde dm 3 /s Vattenflöde Nedkylning av vattnet i radiatorn C 9

10 REGLERSCHEMA, elektrisk eftervärmeenhet GRUPPCENTRAL 6A 30 V INTERNA EL- OCH STYRKOPPLINGAR TE3 G4 M TF PDS FG Differenstryckbrytare TZ TZ Förvärmeenhet, el LP x6 A, egen matning för förvärmen, om motståndets effekt är över,5 kw FASTIGHETENS FJÄRRKONTROLLCENTRAL LARM DRIFTSTATUS STYRNING MÄTNING JUSTERING LON- OMVANDLARE LJUDDÄMPARENHET TZ TZ Eftervärmeenhet, LP el TE TE G4 F 7 F 5 PDS S VÅV Differenstryckbrytare FORCERINGSBRYTARE/ BRASKAMINSBRYTARE KOLDIOXIDGIVARE (MAX. 5 ST.) STYRPANEL (MAX. 3 ST.) FUKTIGHETSGIVARE (MAX. ST.) FF M VÅV TE4 VENTILATIONSZON CO H %RH %RH 0

11 Driftstyrning Vid behov kan strömmatningen till aggregatet styras via gruppcentralens kontaktor, t.ex. med timerstyrning. Efter starten går aggregatet först på fläktens grundeffekt, varefter effektregleringen sker på basis av de data luftkvalitetsgivarna mätt upp och/eller manuellt på styrpanelen. Reglering av fläkthastigheten Manuell styrning Ventilationsaggregatets fläkteffekt styrs i åtta steg på styrpanelen H. Styrning med veckour Ventilationsaggregatets fläkteffekt styrs i åtta steg med veckouret på styrpanelen H. Med det kan man programmera in önskad fläkteffekt för varje timme varje dag i veckan. Koldioxid- och fuktighetsstyrning Ventilationsaggregatets fläkteffekt styrs i åtta steg enligt belastningssituationen på basis av de data luftkvalitetsgivarna (CO - och %RH-givarna), som befinner sig i ventilationszonen, mäter upp. Styrningen strävar efter att hålla koldioxid- och/eller fuktighetshalten i zonen under det gränsvärde som har ställts in på styrpanelen H. Man kan även välja automatisk sökning av gränsvärdet för fuktighetshalten på styrpanelen. Ett eller fler styrsätt kan användas samtidigt. Det styrsätt som kräver forcering är det avgörande. Fläkthastigheten varierar efter belastningen mellan grund- och maximihastigheten. Grundhastigheten och maximihastigheten kan ställas in på önskad nivå på styrpanelen H. Styrning med spänningssignal Fläkthastigheten styrs i åtta steg med 0 0 VDC spänningssignaler, dock inte över den inställda maximifläkthastigheten. Spänningssignalen styr grundhastigheten, dvs. manuell styrning samt koldioxid- och fuktighetsreglering kan vid behov höja fläkthastigheten, men inte sänka den. FUNKTIONSBESKRIVNING, elektrisk eftervärmenhet Spänningssignalernas värden (val på moderkortet) Fläkthastighet Spänningssignal (VDC) 0 0,0,5,75,5,75 3,5 3 3,75 4,5 4 4,75 5,5 5 5,75 6,5 6 6,75 7,5 7 7,75,5,75 0 Tilluftens temperatur Tilluftens temperatur kan styras med konstanttemperatur- eller kaskadreglering. Konstanttemperaturreglering av tilluften Aggregatstyrningen/reglercentralen styr eftervärmeenheten LP:s funktion på basis av mätresultaten från tilluftstemperaturgivaren TE och strävar efter att hålla tilluften vid den temperatur som har ställts in på styrpanelen H ( C). Kaskadreglering av tilluften Aggregatstyrningen/reglercentralen styr eftervärmeenheten LP:s funktion på basis av mätresultaten från frånluftstemperaturgivaren TE och strävar efter att hålla frånluften vid den temperatur som har ställts in på styrpanelen H ( C). Förbigång av värmeåtervinningen När eftervärmen är påkopplad är värmeåtervinningen alltid i bruk. Värmeåtervinningens förbigångsautomatik är igång, när eftervärmen är bortkopplad och uteluftens temperatur överskrider det inställda gränsvärdet (reglerområde +0 C C). Härvid styr styr- /reglercentralen spjällmotorn FG enligt de mätdata uteluftstemperaturgivaren TE3 och frånluftstemperaturgivaren TE ger i avsikt att få så sval tilluft som möjligt i ventilationszonen. Värmeåtervinningen är dock alltid i bruk när uteluftstemperaturen ligger under det inställda gränsvärdet. Värmeåtervinningens frostskydd I funktion vid uteluftstemperaturer under 0 C. Förvärmeenheten LP:s funktion styrs av aggregatstyrningen/reglercentralen på basis av de mätdata avluftstemperaturgivaren TE4 förmedlar och förhindrar att risk för frysning uppkommer och att tilluftsfläkten TF stoppar. Om förvärmeenheten LP:s effekt inte räcker till, stoppar aggregatets styrning/reglercentral tilluftsfläkten TF på basis av mätdata från avluftstemperaturgivaren TE4 för att förhindra att värmeåtervinningselementet (VÅV) fryser. Fläkten startar automatiskt när risken för frysning är förbi. Frostskyddsfunktionens gränstemperatur (-6 C C) och differensområde ( C... 0 C) kan ställas in på styrpanelen H. När fläkten TF stoppar bryts strömmen till förvärmeenheten LP men eftervärmeenheten LP värmer. Värmeenhetens överhettningsskydd Överhettningsskyddstermostaterna TZ och TZ övervakar yttemperaturen på värmeenheterna LP och LP. Om yttemperaturen överskrider gränsvärdet, utlöser överhettningsskyddet och elmatningen till värmeenheten bryts. Överhettningsskyddet TZ kvitteras automatiskt och TZ manuellt. Larm Differenstryckbrytarna PDS och PDS övervakar till- och frånluftsfiltrens tryckdifferens. Om tryckdifferensen blir alltför stor, ges larm, som visas på huvuddisplayen på styrpanelen i form av en symbol ( ). Om aggregatet inte förses med differenstryckbrytare, påminner en symbol ( ) som tänds på huvuddisplayens styrpanel om att aggregatet eventuellt behöver underhållas. Tidsintervallen kan ställas in mellan och 5 månader. Fabriksinställningen är 4 månader. Denna funktion är alltid aktiv. Felmeddelandereläet ger potentialfri larminformation om följande feltillstånd: Larm om hög koldioxidhalt (>5 000 ppm) kopplar på reläet i intervaller på sekund. Fläktarna stannar, kvitteras genom att man slår av strömmen till aggregatet. I andra felsituationer, t.ex. vid givarfel, filtervaktslarm ( ), sluter reläet. Braskamins- eller forceringsbrytare Ventilationsaggregatets forcerings- eller braskaminsfunktion styrs antingen över styrpanelen H och/eller med en separat brytare S, som kan anslutas till aggregatets kopplingsdosa. Brytarfunktion väljs på styrpanelen H. Forceringsbrytaren höjer fläkthastigheten till den inställda maximihastigheten i 45 minuter. Braskaminsbrytaren stoppar frånluftsfläkten i 5 minuter och skapar övertryck i ventilationszonen. LON-fjärrkontrollstyrning fås med hjälp av en VALLOX LON-omvandlare. DELFÖRTECKNING, elektrisk eftervärmeenhet Kod Beteckning Tekniska data Utrustning (fabriksinställningar i parentes) CO Koldioxidgivare, max. 5 st. Reglerområde ppm (900) Tillvalsutrustning Koldioxidstyrning Reglerintervall 5 min (0) FG Spjällmotor VÅV-förbigångsautomatik, 4 V, W, Nm Standard H Styrpanel (max. 3 st.) Inställning, drift, visning Standard st. S Forcerings- Braskamins- eller forceringsbrytare Standard /braskaminsbrytare kan väljas (forceringsbrytare) i styrpanelen LON LON-omvandlare Fjärrkontrollstyrning Tillvalsutrustning LP Förvärmeenhet Elradiator,,5 kw Tillvalsutrustning LP Eftervärmeenhet Elradiator,,5 kw Tillvalsutrustning VÅV, VÅV Värmeåtervinningselement -stegs, = 70 % Standard PDS Differenstryckbrytarenhet Reglerområde Pa Tillvalsutrustning Tilluftsfiltrets tryckvakt PDS Differenstryckbrytarenhet Reglerområde Pa Tillvalsutrustning Frånluftsfiltrets tryckvakt FF Frånluftsfläkt qv = 90 dm 3 /s (00 Pa) Standard %RH Fuktighetsgivare, max. st. Automatisk/Reglerområde % Tillvalsutrustning Fuktighetsstyrning Reglerintervall 5 min (0) G4, F7 Filter Tilluft G4 + F7, Frånluft G4 Standard F5 Filter Frånluft F5 Tillvalsutrustning TE4 Temperaturgivare Avluftens temperatur Standard Frostskydd för VÅV Reglerområde C (3) Förvärmestyrning Reglerområde C (5) TE Temperaturgivare Tilluftens temperatur Standard TE3 Temperaturgivare Uteluftens temperatur Standard TE Temperaturgivare Frånluftens temperatur Standard TF Tilluftsfläkt qv = 45 dm 3 /s (00 Pa) Standard TZ Värmeenhetens Automatiskt (+ 60 C) Ingår i LP/LP överhettningsskydd Återfjädrande TZ Värmeenhetens Manuell kvittering (+95 C) Ingår i LP/LP överhettningsskydd

12 REGLERSCHEMA, vattenburen eftervärmeenhet GRUPPCENTRAL 6A 30 V INTERNA EL- OCH STYRKOPPLINGAR TE3 G4 M TF FG TZ TZ Förvärmeenhet, el LP Differenstryckbrytare LON- OMVANDLARE PDS F 7 Differenstryckbrytare LP SV VÅV VÅV G4 F 5 PDS TE4 TE FF M TE FASTIGHETENS FJÄRRKONTROLLCENTRAL LARM DRIFTSTATUS STYRNING MÄTNING JUSTERING Ljm Ljp LJUDDÄMPARENHET S CO H %RH %RH FORCERINGSBRYTARE/BRASKAMINSBRYTARE KOLDIOXIDGIVARE (MAX. 5 ST.) STYRPANEL (MAX. 3 ST.) FUKTIGHETSGIVARE (MAX. ST.) VENTILATIONSZON

13 Driftstyrning Vid behov kan strömmatningen till aggregatet styras via gruppcentralens kontaktor, t.ex. med timerstyrning. Efter starten går aggregatet först på fläktens grundeffekt, varefter effektregleringen sker på basis av de data luftkvalitetsgivarna mätt upp och/eller manuellt på styrpanelen. Reglering av fläkthastigheten Manuell styrning Ventilationsaggregatets fläkteffekt styrs i åtta steg på styrpanelen H. Styrning med veckour Ventilationsaggregatets fläkteffekt styrs i åtta steg med veckouret på styrpanelen H. Med det kan man programmera in önskad fläkteffekt för varje timme varje dag i veckan. Koldioxid- och fuktighetsstyrning Ventilationsaggregatets fläkteffekt styrs i åtta steg enligt belastningssituationen på basis av de data luftkvalitetsgivarna (CO - och %RH-givarna), som befinner sig i ventilationszonen, mäter upp. Styrningen strävar efter att hålla koldioxid- och/eller fuktighetshalten i zonen under det gränsvärde som har ställts in på styrpanelen H. Man kan även välja automatisk sökning av gränsvärdet för fuktighetshalten på styrpanelen. Ett eller fler styrsätt kan användas samtidigt. Det styrsätt som kräver forcering är det avgörande. Fläkthastigheten varierar efter belastningen mellan grund- och maximihastigheten. Grundhastigheten och maximihastigheten kan ställas in på önskad nivå på styrpanelen H. Styrning med spänningssignal Fläkthastigheten styrs i åtta steg med 0 0 VDC spänningssignaler, dock inte över den inställda maximifläkthastigheten. Spänningssignalen styr grundhastigheten, dvs. manuell styrning samt koldioxid- och fuktighetsreglering kan vid behov höja fläkthastigheten, men inte sänka den. Spänningssignalernas värden (val på moderkortet) Fläkthastighet Spänningssignal (VDC) FUNKTIONSBESKRIVNING, vattenburen eftervärmenhet 0 0,0,5,75,5,75 3,5 3 3,75 4,5 4 4,75 5,5 5 5,75 6,5 6 6,75 7,5 7 7,75,5,75 0 Tilluftens temperatur Tilluftens temperatur kan styras med konstanttemperatur- eller kaskadreglering. Konstanttemperaturreglering av tilluften Aggregatstyrningen/reglercentralen styr funktionen hos reglerventilen SV till eftervärmeenheten LP på basis av mätresultaten från tilluftstemperaturgivaren TE och strävar efter att hålla tilluften vid den temperatur som har ställts in på styrpanelen H ( C). Kaskadreglering av tilluften Aggregatstyrningen/reglercentralen styr funktionen hos reglerventilen SV till eftervärmeenheten LP på basis av mätresultaten från frånluftstemperaturgivaren TE och strävar efter att hålla frånluften vid den temperatur som har ställts in på styrpanelen H ( C). Förbigång av värmeåtervinningen När eftervärmen är påkopplad är värmeåtervinningen alltid i bruk. Värmeåtervinningens förbigångsautomatik är i funktion när eftervärmen är bortkopplad och uteluftens temperatur överskrider det inställda gränsvärdet (reglerområde +0 C C). Härvid styr styr- /reglercentralen spjällmotorn FG enligt de mätdata uteluftstemperaturgivaren TE3 och frånluftstemperaturgivaren TE ger i avsikt att få så sval tilluft som möjligt i ventilationszonen. Värmeåtervinningen är dock alltid i bruk när uteluftstemperaturen ligger under det inställda gränsvärdet. Värmeåtervinningens frostskydd I funktion vid uteluftstemperaturer under 0 C. Förvärmeenheten LP:s funktion styrs av aggregatstyrningen/reglercentralen på basis av de mätdata avluftstemperaturgivaren TE4 förmedlar och förhindrar att risk för frysning uppkommer och att tilluftsfläkten TF stoppar. Om förvärmeenheten LP:s effekt inte räcker till, stoppar aggregatets styrning/reglercentral tilluftsfläkten TF på basis av mätdata från avluftstemperaturgivaren TE4 för att förhindra att värmeåtervinningselementet (VÅV) fryser. Fläkten startar automatiskt när risken för frysning är förbi. Frostskyddsfunktionens gränstemperatur (-6 C C) och differensområde ( C... 0 C) kan ställas in på styrpanelen H. När fläkten TF stoppar bryts strömmen till förvärmeenheten LP men eftervärmeenheten LP värmer. Den vattenburna radiatorns frostskydd Aggregatstyrningen/reglercentralen stoppar fläktarna TF och FF på basis av mätdata från uteluftstemperaturgivaren TE3 (uteluften < 0 C) och tilluftstemperaturmätaren TE (tilluft < +7 C) och förhindrar att den vattenburna värmeenheten LP fryser. Information om risken för frysning visas på styrpanelens display. Fläktarna startar automatiskt när risken för frysning är förbi (tilluften > +0 C). Förvärmeenhetens överhettningsskydd Överhettningsskyddstermostaterna TZ och TZ övervakar yttemperaturen på värmeenheterna LP och LP: Om yttemperaturen överskrider gränsvärdet, utlöser överhettningsskyddet och elmatningen till värmeenheten bryts. Överhettningsskyddet TZ kvitteras automatiskt och TZ manuellt. Larm Differenstryckbrytarna PDS och PDS övervakar till- och frånluftsfiltrens tryckdifferens. Om tryckdifferensen blir alltför stor, ges larm, som visas på huvuddisplayen på styrpanelen i form av en symbol ( ). Om aggregatet inte förses med differenstryckbrytare, påminner en symbol ( ) som tänds på huvuddisplayens styrpanel om att aggregatet eventuellt behöver underhållas. Tidsintervallen kan ställas in mellan och 5 månader. Fabriksinställningen är 4 månader. Denna funktion är alltid aktiv. Felmeddelandereläet ger potentialfri larminformation om följande feltillstånd: När vattenradiatorns frostskyddsfunktion är aktiv öppnar och sluter reläet i intervaller på 0 sekunder. Larm om hög koldioxidhalt (>5 000 ppm) kopplar på reläet i intervaller på sekund. Fläktarna stannar, kvitteras genom att man slår av strömmen till aggregatet. I andra felsituationer, t.ex. vid givarfel, filtervaktslarm ( ), sluter reläet. Braskamins- eller forceringsbrytare Ventilationsaggregatets forcerings- eller braskaminsfunktion styrs antingen över styrpanelen H och/eller med en separat brytare S som kan anslutas till aggregatets kopplingsdosa. Brytarfunktion väljs på styrpanelen H. Forceringsbrytaren höjer fläkthastigheten till den inställda maximihastigheten i 45 minuter. Braskaminsbrytaren stoppar frånluftsfläkten i 5 minuter och skapar övertryck i ventilationszonen. LON-fjärrkontrollstyrning fås med hjälp av en VALLOX LON-omvandlare. DELFÖRTECKNING, vattenburen eftervärmeenhet Kod Beteckning Tekniska data Utrustning (fabriksinställningar i parentes) CO Koldioxidgivare, max. 5 st. Reglerområde ppm (900) Tillvalsutrustning Koldioxidstyrning Reglerintervall 5 min (0) FG Spjällmotor VÅV-förbigångsautomatik, 4 V, W, Nm Standard H Styrpanel (max. 3 st.) Inställning, drift, visning Standard st. S Forcerings- Braskamins- eller forceringsbrytare Standard i /braskaminsbrytare kan väljas (forceringsbrytare) styrpanelen LON LON-omvandlare Fjärrkontrollstyrning Tillvalsutrustning LP Förvärmeenhet Elradiator,,5 kw Tillvalsutrustning LP Eftervärmeenhet Vattenradiator 5,0 kw, 70/50 C Tillvalsutrustning VÅV, VÅV Värmeåtervinningselement -stegs, = 70 % Standard PDS Differenstryckbrytarenhet Reglerområde Pa Tillvalsutrustning Tillufsfiltrets tryckvakt PDS Differenstryckbrytarenhet Reglerområde Pa Tillvalsutrustning Frånluftsfiltrets filtervakt FF Frånluftsfläkt qv = 90 dm3/s (00 Pa) Standard %RH Fuktighetsgivare, max. st. Automatisk/Reglerområde % Tillvalsutrustning Fuktighetsstyrning Reglerintervall 5 min (0) G4, F7 Filter Tilluft G4 + F7, frånluft G4 Standard F5 Filter Frånluft F5 Tillvalsutrustning TE4 Temperaturgivare Avluftens temperatur Standard Frostskydd för VÅV Reglerområde C (3) Styrning av förvärme Reglerområde C (5) TE Temperaturgivare Tilluftens temperatur Standard TE3 Temperaturgivare Uteluftens temperatur Standard TE Temperaturgivare Frånluftens temperatur Standard TF Tilluftsfläkt qv = 45 dm3/s (00 Pa) Standard TZ Värmeenhetens Automatiskt (+ 60 C), Ingår i LP/LP överhettningsskydd återfjädrande TZ Värmeenhetens Manuell kvittering (+95 C) Ingår i LP/LP överhettningsskydd 3

14 MONTERING 0 L A UTELUFT B TILLUFT C FRÅNLUFT D AVLUFT A KONDENSVATTENSTOS MODELL R 43 B R A AVLUFT B FRÅNLUFT C TILLUFT D UTELUFT Elkopplingarnas genomföringstätningar Kondensvattenstos Kondensvattenkar Sockel Mätstosar Kondensvattenstosar C DÖRR KONDENSVATTENSTOS MODELL L 43 D Placering Monteras inomhus på ett ställe där temperaturen inte sjunker under +0 C. Monteras på ett ställe där ljudets trycknivå genom aggregatets mantel inte är störande (förråd, korridorer, tekniska rum, i vissa fall rum där man vistas som. t.ex. klassrum). Aggregatet är försett med ett justerbart underrede. Om aggregatet monteras på en vägg måste dess vikt (06 kg) och vibrationsdämpningen beaktas. Aggregatet är stänkvattenskyddat (IP 34), varför det även kan placeras i våta rum. Elkopplingar Aggregatet skall anslutas fast till elnätet. Aggregatets anslutningsbox finns inne i aggregatet i närheten till avluftskanalen. De kablar som ska kopplas till aggegatet dras genom genomföringstätningarna bredvid frånluftskanalstosen. Kablarna kopplas till aggregatet så att man lösgör dörren upptill och locket till anslutningsboxen i avluftskanalen. Anslutningarna görs enligt kopplingsanvisningarna. Externa och interna kopplingsscheman ingår i den här instruktionen och finns dessutom på insidan av locket till anslutningsboxen. Kanalanslutningar Aggregatet är försett med fyra yttre anslutningsstosar ø 50. I dessa kan nödvändiga kopplingar anslutas (inre koppling, böj e.d.). OBS! KOPPLINGSDELENS ANSLUTNINGSÄNDE FÅR VARA MAX. 50 MM. Kanalerna fästs vid rätta stosar stadigt och tätt (OBS! Aggregatets modeller L/R). Eventuell kanalisolering görs enligt ventilationsplanen. Stosar för uppmätning av luftflödet Aggregatet har fasta stosar för mätning av luftflödet som befinner sig upptill i aggregatet bakom namnskylten VALLOX (). Namnskylten kan enkelt tas bort genom att man skjuter den uppåt och drar den mot sig själv. I mätstosarna kan till- och frånluftskanalernas totaltryck mätas upp med en differenstryckbrytare. Med hjälp av tryckutslagen avläses sedan luftens volymflöde vid olika driftlägen på luftmängdsdiagrammet (s. 3 eller 4). Den röda mätslangen finns på fläktens trycksida och den svarta på sugsidan. Kondensvattenanslutningar Det kondensvatten som avges ur frånluften som passerar genom aggregatet kan avlägsnas ur bottenkaret på två olika sätt. Om frånluften innehåller mycket fukt som t.ex. i tvättrum, leds kondensvattnet från bottenkarets skruvkoppling via den kondensvattenstos (vattenlås och vattenslang) som ingår i aggregatleveransen till golvbrunnen. Om frånluften innehåller endast lite fukt som t.ex. kontor, kan kondensvattnet ledas från bottenkarets skruvkoppling till det kondensvattenkar som följer med aggregatet. Det skjuts in under bottenkaret i underredets skenor. I detta fall används inte någon separat kondensvattenstos. OBS! Om ett kondensvattenkar används ska det kontrolleras tillräckligt ofta. Skruvkopplingen finns så gott som mitt i aggregatet varför aggregatet ska placeras vågrätt. Rörkopplingar Om aggregatet är försett med en vattenburen eftervärmeenhet ansluts denna till varmvattenkretsen med ett 5/3 kopparrör. OBS! DEN VATTENBURNA VÄRMEENHETEN INNEHÅLLER EN REGLERVENTIL. Differenstryckbrytare Om aggregatet är försett med differenstryckbrytare som övervakar till- och/eller frånluftsfiltrens differenstryck, ska de ställas in på rätta värden enligt valt driftläge. Noggrannare anvisningar finns i bruks- och underhållsinstruktionen för. 4

15 MONTERING Ljuddämparenhet Allmänt Ljuddämparenheten är avsedd som en kanalljuddämpare för montering ovanpå. Enheten har ett öppningsbart lock som gör det möjligt att rengöra den utan att kanalerna lösgörs. Enheten har också löstagbara lamelljuddämpardelar i till- och frånluftskanalerna. Kanalanslutningarna är 4 st. ø 50 mm yttre anslutningar som gör det möjligt att dra kanalerna direkt från aggregatet med t.ex. böjar. Uppe på enheten finns genomföringstätningar för kabelgenomföringsrören samt för framlednings- och returvattenrören för en eventuell vattenburen värmeenhet. Enheten väger med dörren 05 kg och utan dörr kg. Montering OBS! KONTROLLERA FÖRE MONTERINGEN OM ÄR AV MODELLEN L ELLER R. Lösgör dörren till ljuddämparenheten. (Se bilden intill). Gör hål i genomföringstätningarna i VALLOX 0 SE. (Se punkt D på bilden.) Gör hål i genomföringstätningar i bottnen (ingen isolering på insidan) av ljuddämparenhetens avluftskanal. OBS! modell L eller R. (Se bilden). Om är försedd med en vattenburen värmeenhet, lösgör även lammelljuddämpardelen i enhetens tilluftskanal. OBS! modell L eller R. (Se bilden). Lyft upp enheten på. Montera genomföringsrören (ingår i leveransen) för kablarna genom att först skjuta dem genom genomföringstätningarna upptill på ljuddämparenheten och därefter genom genomföringstätningarna på VAL- LOX 0 SE. För kablarna som ska anslutas via genomföringsrören till anslutningsboxen inne i. Montera framlednings- och returvattenrören (ingår inte i leveransen) för en eventuell vattenburen värmeenhet genom genomföringstätningarna på ljuddämparenheten samt upptill på och anslut dem t.ex. med en rak koppling till framlednings- och returvattenstosarna. (Se punkterna A och B på bilden.) Montera lamelljuddämpardelen på plats. Fäst dörren till ljuddämparenheten ordentligt på sin plats. Fäst kanalerna vid rätta stosar stadigt och tätt. Eventuell kanalisolering görs enligt ventilationsplanen. Framlednings- och returvattenrör Ø 5/3 st. Rak koppling MS 5 st. Framlednings- och returvattenstos st. Genomföringsrör för kabel, 3 st. Lamelljuddämpardel Framlednings- och returvattenrör Ø 5/3 st. Genomföringstätning för framlednings och returvattenrör st. Ljuddämpardel (Obs! Vallox modell) Kanalanslutning Ø 50 4 st. Genomföringsrör för kabel, 3 st. Genomföringstätning för kabelgenomföringsrör 3 st. L (Obs. modell) 5
