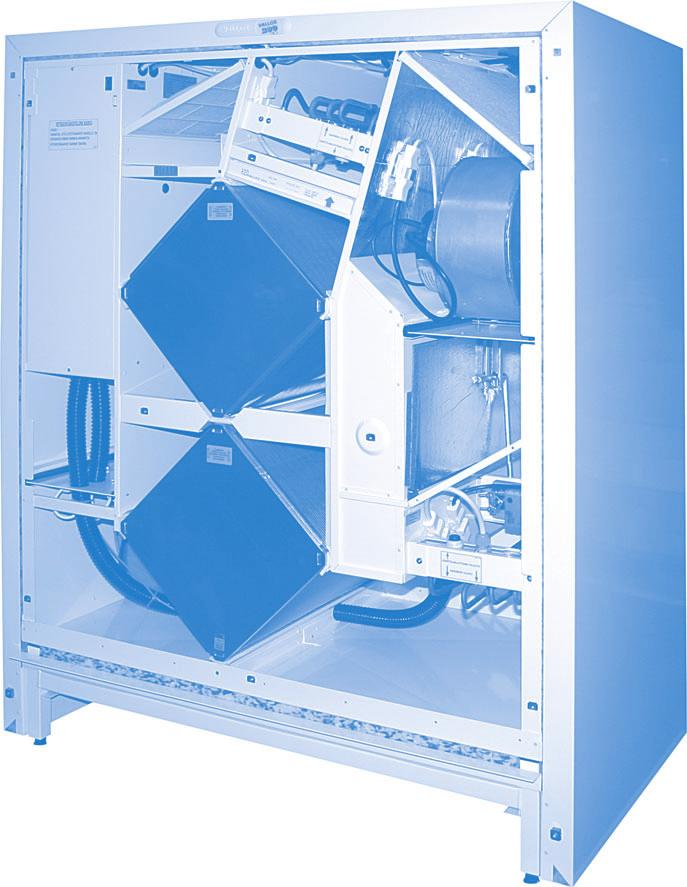

1 S Typ 3487 VALLOX BRUKS- OCH UNDERHÅLLSINSTRUKTION Elektroniskt styrd till-/frånluftsventilation med värmeåtervinning DIGIT SED ELEKTRONISK KONTROLL MED LCD-VISNING

2 INNEHÅLLSFÖRTECKNING Typnummer: 3487 Eftervärmeradiator: el, 2,5 kw Förvärmeradiator: el, 2,5 kw Bokstäverna L/R efter namnet står för vänster-/högerutförande. 1. VENTILATIONSDRIFT 1.1. Bostadsvis ventilation... sid Zonvis ventilation... sid Ventilationsstyrning... sid Ventilationsstyrning via styrpanel... sid Ventilationsstyrning med koldioxidgivare... sid Ventilationsstyrning med fuktighetsgivare... sid Ventilationsstyrning med spännings- eller strömsignal... sid Ventilationsstyrning med fjärrkontrollsystem... sid Eftervärmning... sid Konstanttemperaturreglering av tilluften... sid Kaskadreglering av tilluften... sid Förbigång av värmeåtervinningen... sid Värmeåtervinningens frostskydd... sid Frysskydd i vattenburen eftervärmeenhet... sid Servicetimer... sid Filtervakt... sid Forcerings-/braskaminsfunktion... sid Relä för felmeddelanden... sid Filtrering av luften... sid STYRPANEL 2.1. Bruksanvisning... sid Driftmeny... sid Inställningsmeny... sid Styrning med veckour... sid Fabriksinställningar... sid UNDERHÅLLSINSTRUKTION 3.1. Filte... sid Värmeåtervinningselement... sid Fläkta... sid Kondensvattenanslutningar... sid DIFFERENSTRYCKBRYTARE... sid Inställning av differenstryckbrytare... sid FELSITUATIONER... sid Felsökning... sid. 15 2

3 BRUKSANVISNING 1. Ventilationsdrift 1.1. Bostadsvis ventilation För att inomhusluften ska hållas sund samt bra även med tanke på byggkonstruktionen ska ventilationen vara i gång hela tiden. Det är inte önskvärt att ventilationen kopplas bort ens under en längre bortavaro eftersom inomhusluften då blir unken, och under uppvärmningssäsongen kan fuktigheten i den kondenseras i kanalnätet och byggkonstruktionerna med fuktskador som följd. Givarna sörjer för en optimal reglering av ventilationen även då bostaden är tom Zonvis ventilation Vid zonvis ventilation är det viktigt att sörja för att ventilationen är tillräcklig med tanke på både de boende och byggkonstruktionerna. Även när man inte vistas i lokalen ska den senare aspekten beaktas, liksom även de problem ett eventuellt stopp av ventilationen kan medföra för själva aggregatet och byggkonstruktionerna 1.3. Ventilationsstyrning Aggregatet kan alltigenom styras via den styrpanel som ingår i leveransen eller med en LON-omvandlare som fås som tillvalsutrustning. Med veckoursstyrningen, som ingår som standard i aggregatet, kan fläkteffekten och börvärdet för tilluftstemperaturen styras. Dessutom kan en behovsanpassad styrning av ventilationen genomföras med hjälp av koldioxid- och fuktighetsgivare som fås som tillvalsutrustning. Aggregatets fläkteffekt kan styras även med hjälp av spännings- eller strömsignaler. STYRPANEL CO 2 -GIVARE (TILLVALSUTRUSTNING) LON-OMVANDLARE (TILLVALSUTRUSTNING) %RH-GIVARE (TILLVALSUTRUSTNING) 1.4. Ventilationsstyrning via styrpanel Följande styrfunktioner kan utföras på styrpanelen: Effektreglering av ventilationen Start och stopp. Effektreglering (8 lägen). Inställning av bashastighet och maximihastighet för fläktarna. Ventilationseffekten kan inte justeras lägre än fläktens bashastighet. När koldioxid- och/eller fuktighetsregleringen är aktiv kan effekten inte justeras högre än den inställda maximifläkthastigheten. När koldioxid- och fuktighetsregleringarna är bortkopplade kan fläkthastigheten höjas till hastigheten 8 (fabriksinställning). På inställningsmenyn kan begränsningen av maximihastigheten ställas in så att den alltid är aktiv (se bruksanvisning för styrpanel, punkt ). Effektreglering med hjälp av veckoursstyrning. Reglering av tilluftstemperatur (eftervärmeenheten är tillvalsutrustning) Till-/frånkoppling av eftervärmeenheten. Inställning av önskad tilluftstemperatur (+10 C C). Val av önskat styrsätt för tilluftstemperaturen (konstanttemperaturreglering, kaskadreglering av temperatur). Inställning av önskad tilluftstemperatur med veckoursstyrning. Förvärmning (förvärmeenheten är tillvalsutrustning) Inställning av styrtemperatur för förvärmeenheten (-6 C C avluft). Ändringar av inställda värden. Det kan finnas högst 3 st. styrpaneler. Om man har fler än en styrpanel, kan aggregatet ställas in på alla styrpaneler. DIGIT SED ELEKTRONISK KONTROLL MED LCD-VISNING 3

4 BRUKSANVISNING Koldioxidgivare (CO 2 ) Fuktighetsgivare (%RH) LON-omvandlare 1.5. Ventilationsstyrning med koldioxidgivare (tillvalsutrustning) Vid koldioxidreglering styr fläkthastigheten så att koldioxidhalten i ventilationszonen hålls under börvärdet. Om fler än en givare är i bruk, regleras fläkthastigheten på basis av det största mätresultatet. Som tillvalsutrustning kan 1 5 st. koldioxidgivare anslutas till. Regleringen kopplas till/från och vid behov ges börvärdet ( ppm) på styrpanelen. Fabriksinställningen är 900 ppm. Riktvärdet för maximihalten av koldioxid i god inomhusluft är ppm. När regleringen är aktiv är det möjligt att höja fläkthastigheten till maximihastigheten och sänka den till bashastigheten på styrpanelen. Vid koldioxidstyrning är begränsningen av maximifläkthastigheten aktiv Ventilationsstyrning med fuktighetsgivare (tillvalsutrustning) Två sätt att reglera fläkthastigheten står till buds: 1 Automatisk inställning av fuktighetsvärdet som lämpar sig för t.ex. bad- och tvättrum i bostäder. Programmet sparar den rådande fuktighetsnivån i minnet och tar denna som det börvärde som det strävar efter att torka luften till, t.ex. i badrummet efter att man har duschat. Börvärdet ändrar automatiskt t.ex. enligt årstiderna och är alltid riktigt. Denna inställning har valts på fabriken. 2 Fuktighetsnivån kan även ställas in som ett konstant värde mellan %RH på styrpanelen. Denna funktion kan användas t.ex. i allmänna bastur och simhallar. Programmet strävar efter att hålla fuktigheten vid det inställda värdet. Börvärdet kan ändras efter behov. Reglersättet väljs på kontrollen. Riktvärdet för fuktigheten i bra inomhusluft är cirka 45 %. När regleringen är aktiv är det möjligt att höja fläkthastigheten till den inställda maximihastigheten och sänka den till bashastigheten på styrpanelen. Vid fuktighetsstyrning regleras fläkthastigheten mellan de bas- och maximivärden som ställts in för fläkthastigheten. När aggregatet tas i bruk första gången och funktionen automatisk sökning av inställningsvärde är vald (fabriksinställning) tar det 3 10 timmar för programmet att bestämma värdet. Under denna tid är fuktighetsregleringen inte i bruk (eftersom det första på fabriken inställda värdet är 100 %). Den automatiska sökningen är i funktion även om fuktighetsreglering inte har valts Ventilationsstyrning med spännings- eller strömsignal Fläkteffekterna för kan styras med spännings- eller strömsignaler från fjärrkontrollen. Hastigheterna 0 8 kan väljas med hjälp av signalen. Dock inte högre än fläktens inställda maximihastighet om koldioxid- eller fuktighetsregleringen är aktiv, eller om begränsningen av maximihastigheten har ställts in på inställningsmenyn så att den alltid är aktiv (se bruksanvisning för styrpanel, punkt ) Signalen ändrar fläktens bashastighet. Signalen låser inte fläkthastigheten, dvs. fläkthastigheten kan ändas inom de gränser som ställts in på styrpanelen. Likaså fungerar koldioxid- och fuktighetsregleringen inom inställda gränser Ventilationsstyrning med fjärrkontrollsystem (tillvalsutrustning) kan anslutas till ett fjärrkontrollsystem med hjälp av en LON-omvandlare som fås som tillvalsutrustning. Innan man ansluter till fjärrkontrollsystemet ska man försäkra sig om att de är kompatibla. Med fjärrkontrollsystemet kan man styra samma funktioner som på styrpanelen. Fjärrkontrollsystemet fungerar parallellt med styrpanelen samt koldioxid- och fuktighetsgivarna. 4

5 BRUKSANVISNING 1.9. Eftervärmning (tillvalsutrustning) 1.9. Den värme som tas tillvara ur frånluften räcker under största delen av året till för att värma upp den kalla luft som tas in utifrån till lämplig temperatur. Om frånluftsvärmen inte räcker till, kan uteluften värmas upp ytterligare med en eftervärmeradiator i aggregatet. Eftervärmeradiatorn kan vara antingen elektrisk eller vattenburen. I bägge fallen kan värmen kopplas på via styrpanelen (se bruksanvisning för styrpanel, punkt 2.1.). När värmen är påkopplad, justerar aggregatet automatiskt vald temperatur Konstanttemperaturreglering av tilluften Regleringen av eftervärmen i är proportionell; när den valda temperaturen är mer än 2,5 C högre än tilluftens temperatur är radiatorn påkopplad till 100 %. När temperaturskillnaden blir mindre, minskar elektroniken automatiskt den tid värmen är påkopplad i intervaller på två minuter. Reglerområdet är 10 C C. Värmeradiatorn värmer när symbolen ( ) visas på displayen. Temperaturregleringen är aktiv endast då eftervärmefunktionen är påkopplad Kaskadreglering av tilluften Temperaturregleringen av tilluften kan ändras till kaskadreglering. Regleringen ändrar styrprincipen för eftervärmeradiatorn: Temperaturen på den luft som blåses in till ventilationszonen styrs enligt frånluften. Programmet strävar efter att hålla tilluftens temperatur vid ett värde som bestäms enligt skillnaden mellan frånluften och börvärdet: om frånluften är varmare än börvärdet, är tilluftstemperaturen så mycket lägre än börvärdet som skillnaden utgör. Och om frånluften är kallare, är tilluften så mycket varmare som skillnaden utgör. Om t.ex. temperaturen i ett rum är 25 C och börvärdet 24 C, eftersträvar programmet att blåsa in 23 C varm luft i ventilationszonen. Om t.ex. temperaturen i ventilationszonen är 24 C och börvärdet 25 C eftersträvar programmet att blåsa in luft på 26 C i ventilationszonen. Programmet försöker dock hålla temperaturen på den luft som tillförs ventilationszonen inom området 10 C C. Kaskadregleringen kan väljas på styrpanelen och den är aktiv när eftervärmen är påkopplad. Värmeradiatorn värmer när symbolen ( ) visas på displayen Förbigång av värmeåtervinningen Förbigångsfunktionen strävar efter att tillföra ventilationszonen så sval tilluft som möjligt genom att jämföra uteluftsgivarens och frånluftsgivarens mätdata. Värmeåtervinningselementet förbigås när eftervärmefunktionen är frånkopplad och uteluftens temperatur är 2 C högre än börvärdet och frånluften varmare än uteluften. Börvärdets inställningsområde är 0 C C. (Fabriksinställning 12 C.) 5

6 BRUKSANVISNING Differenstryckbrytare Värmeåtervinningens frostskydd och förvärmning Frostskyddsfunktionen hindrar att värmeåtervinningselementet fryser och borgar på detta sätt för att ventilationen fungerar även under kalla perioder. Detta sker genom att tilluftsfläkten stoppas. Stoppfunktionen styrs enligt mätdata från avluftstemperaturgivaren efter värmeåtervinningselementet. Tilluftsfläkten stoppar när avluftstemperaturen sjunker till börvärdet (fabriksinställning +3 C) och startar när avluften har värmts upp till börvärdet (så mycket som hysteresen, fabriksinställning +3 C). Förvärmning (tillvalsutrustning) Aggregatet kan förses med en elektrisk förvärmeenhet i syfte att minimera temporära stopp hos tilluftsfläkten. På dettas sätt säkras ett så jämnt tilluftsflöde genom aggregatet som möjligt. Förvärmeenheten kopplas på när avluftstemperaturen sjunker till börvärdet (fabriksinställning +5 C) och bort när avluften har värmts upp till börvärdet (så mycket som hysteresen, fabriksinställning +3 C). För att säkra funktionen hos förvärmeenheten måste börvärdet för avluftens temperatur vara högre än börvärdet för tilluftsfläktens stopptemperatur Frysskydd i vattenburen eftervärmeenhet Frysskyddsfunktionen eftersträvar att förhindra att en vattenburen eftervärmeenhet fryser. En automatisk funktion stoppar till- och frånluftsfläktarna när uteluftens temperatur sjunker under 0 C och tilluftens temperatur under +7 C. Då öppnas även reglerventilen helt. Ett felmeddelande FRYSRISK visas på styrpanelen, oberoende av display. Fläktarna startar automatiskt när tilluftstemperaturen är över 10 C Servicetimer Aggregatets servicetimer tänder servicetimersymbolen ( ) på styrpanelens huvuddisplay enligt en given intervall. Fabriksinställningen är 4 månader. Servicetimersymbolen kvitteras på styrpanelen (se bruksanvisning för styrpanel, punkt ). Intervallen kan ställas in mellan 1 och 15 månader på styrpanelen Filtervakt När aggregatet är försett med differenstryckbrytare som övervakar tryckskillnaden hos tillufts- och/eller frånluftsfiltren, tänder de när trycket stiger över börvärdet filtervaktssymbolen ( ) på styrpanelens huvuddisplay. Samtidigt sluter felmeddelandereläet. Differensbrytarens funktionsgräns ställs in så att den motsvarar ventilationens planerade effektläge. Funktionsgränsen kan ställas in på differenstryckbrytarens reglage (se inställning av differenstryckbrytare, punkt 4.1.). Fabriksinställningen (275 Pa) motsvarar läget 8 för ventilationseffekten. Servicetimern fungerar normalt vid denna funktion. 6

7 BRUKSANVISNING Forcerings-/braskaminsfunktion Forceringfunktionen Forceringsbrytaren höjer fläkthastigheten till den inställda maximihastigheten i 45 minuter. Funktionen startas på styrpanelens huvuddisplay genom att man samtidigt håller knapparna + och nertryckta i 2 sekunder. Fuktionen kan även kopplas på med en separat, automatiskt återfjädrande tryckknappsbrytare, som leds från aggregatets kopplingsdosa till t.ex. en vägg i gillesstugan. Stoppfunktionen fortsätter i 15 minuter efter varje tryck (brytaren ingår inte i leveransen). Medan funktionen är aktiv visas symbolen för forcerings-/braskaminsbrytaren ( ) på styrpanelens huvuddisplay. Braskaminsfunktionen Braskaminsbrytaren stoppar frånluftsfläkten i 15 minuter och skapar övertryck i ventilationszonen. Detta gör det t.ex. lättare att tända en brasa. Funktionen startas på styrpanelens huvuddisplay genom att man samtidigt håller knapparna + och nertryckta i 2 sekunder. Funktionen kan även kopplas på med en separat, automatiskt återfjädrande tryckknappsbrytare, som leds från aggregatets kopplingsdosa till t.ex. en vägg i ett klassrum. Forceringen fortsätter i 45 minuter efter varje tryck. Medan funktionen är aktiv visas symbolen för forcerings-/braskaminsbrytaren ( ) på styrpanelens huvuddisplay. Funktionen väljs på styrpanelen (se punkt ). OBS! När frånluftsfläkten startar kan draget i braskaminen försämras! På vintern när det är kallt kan frys- och frostskyddsfunktionerna starta när kall luft strömmar in även i frånluftskanalen. Om eftervärmeradiatorn inte är försedd med vätska som inte fryser, finns det risk för frysning. Situationen återgår till normal en tid efter att funktionen har upphört Relä för felmeddelanden (fjärrkontroll) Felmeddelandereläet har potentialfria spetsar (24 VDC, 1 A). Spetsarna informerar om olika felsituationer i aggregatet. När vattenradiatorns frysskyddsfunktion är aktiv öppnar och sluter reläet i intervaller på 10 sekunder. Larm om hög koldioxidhalt kopplar på reläet i intervaller på 1 sekund. I övriga felsituationer är reläet slutet Filtrering av luften har grovfiltrering av både från- och tilluften före fläktarna. Aggregatet är på tilluftssidan försett med fin- och grovfilter av F7-typ resp. G3-typ och på frånluftssidan grovfilter av typ G3. Filtren måste alltid vara på plats i aggregatet när ventilationen är i gång Ett frånluftsfilter av typ F5 kan fås som tillvalsutrustning. G3 F7 G3 F5 (tillvalsutrustning) 7

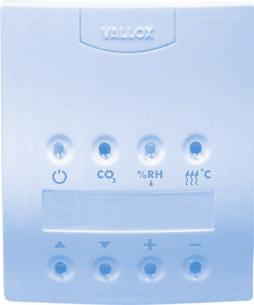

8 BRUKSANVISNING FÖR STYRPANEL 2. Styrpanel 2.1. Knappar Startknapp Med den här knappen kopplar du ventilationsaggregatet till och från. När indikeringslampan lyser är aggregatet påkopplat. 2 Koldioxidreglering Med den här knappen kopplar du koldioxidregleringen till och från. När indikeringslampan lyser är regleringen aktiv. 3 Fuktighetsreglering Med den här knappen kopplar du fuktighetsregleringen till och från. När indikeringslampan lyser är regleringen aktiv. 4 Eftervärmning Med den här knappen kopplar du eftervärmen till och från. När indikeringslampan lyser är eftervärmen påkopplad. När indikeringslampan inte lyser är sommarfunktionen i bruk. 5 Rulla uppåt Med den här knappen rullar du skärmarna uppåt. 6 Rulla neråt Med den här knappen rullar du skärmarna neråt. 7 Öka värden Med den här knappen höjer du värden. 8 Minska värden Med den här knappen sänker du värden. Strömavbrott Aggregatet startar på fläktens minimihastighet efter ett strömavbrott. Inställningarna och börvärdena hålls i apparatens minne efter ett strömavbrott Driftmeny Displayerna på driftmenyn (punkterna ) rullas uppåt och neråt med respektive knappar (se punkt 2.1., siffrorna 5 och 6 på bilden) Huvuddisplay och ändring av fläkthastighet 3 21 C 10:20 3 Fläkthastighet (3). 21 C Tilluftens temperatur (21 C). Eftervärmen på. 10:20 Klocktid. Filtervaktlarm. Servicetimerlarm. Braskamins-/forceringsbrytaren på. På den här displayen kopplar du braskamins-/forceringsbrytaren på genom att samtidigt hålla knapparna + och nertryckta i 2 sekunder. Veckoursstyrning på. På den här displayen kan du ändra fläkthastigheten med knapparna + och. (Se punkt 2.1., siffrorna 7 och 8 på bilden.) Till inställningsmenyn Till inst.meny Se instruktion Växla från styrpanelen till inställningsmenyn genom att trycka på knapparna + och samtidigt. På inställningsmenyn kan du ändra ventilationsaggregatets börvärden Styrning med veckour Veckoprogram på Koppla till veckostyrningen med knappen + och från med knappen. När symbolen för veckouret visas på huvuddisplayen är veckostyrningen aktiv. Vid veckoursstyrning regleras ventilationsaggregatets basfläkthastighet och tilluftstemperatur enligt programmet i punkt Visning av halt RH1 35% RH2 40% CO PPM På denna display visas fuktighets- och koldioxidhalterna. Förutsätter att givarna i fråga har installerats (tillvalsutrustning) Visning av temperatur Ute 20 Inne 20 Till 20 Av 20 På denna display visas temperaturen på uteluften, inomhusluften, tilluften och avluften. Temperaturgivarna har en noggrannhet på ± 2 C Inställning av tilluftens temperatur Temp. inställning 20C Temperaturen på tilluften ändras med knapparna + och. 8

9 2.3. Inställningsmeny BRUKSANVISNING FÖR STYRPANEL Från driftmenyn flyttar du till inställningsmenyn enligt punkten Displayerna på inställningsmenyn (punkterna ) rullas uppåt och neråt med respektive knappar. (Se punkt 2.1., siffrorna 5 och 6 på bilden.) Inställning av fläktens bashastighet MIN. hastighet 1 Önskad bashastighet (minimihastighet) ställs in med knapparna + och. Aktiv när veckoursstyrningen inte är påkopplad. Veckoursstyrningen ändrar denna hastighet Till driftmenyn Till driftmeny Tryck + och Återgå till driftmenyn genom att trycka på knapparna + och samtidigt Nollställning av veckoprogram Nollst. v-prog. Hela veckoprogrammet kan nollställas genom att du trycker på knapparna + och samtidigt. Tryck + och Programmering av veckoprogram Inst. v-prog. Tryck + och Genom att trycka på knapparna + och samtidigt kommer du till läget för programmering av veckouret. Se punkt Ändring av klocktid Inställn. klocka Tryck + och Genom att trycka på knapparna + och samtidigt kommer du till läget för programmering av klocktiden. Se separat punkt Funktion vid maximihastighetsinställning Fläktens maximihastighetsinställning kan väljas så att den antingen fungerar tillsammans med Max. hast. gräns Med regleringar regleringarna (koldioxid och fuktighet) eller alltid. Valet görs med knapparna + och Val av språk Kieli / Language Svenska Önskat språk (tyska, engelska, svenska, franska eller finska) väljs med knapparna + och Återställande av fabriksinställningar Fabriksinställn. Se instruktion Reglerintervall Reglerintervall 10 De allmänna fabriksinställningarna kan återställas genom att du trycker på knapparna + och samtidigt. Kontrollera att börvärdena överensstämmer med det här aggregatets fabriksinställningar. Särskilt viktigt är det att kontrollera att aggregatets modell (el/vatten) är korrekt och vid behov görs ändringar enligt punkten Reglerintervallen för fuktighets- och koldioxidregleringen väljs med knapparna + och. Intervallen är angiven i minuter Kvittering av servicetimer Service reset Servicetimern kvitteras genom att du trycker på knapparna + och samtidigt. Tryck + och Servicetimerns symbol ( ) på huvuddisplayen släcks Kontrasten på styrpanelens display Panelkontrast Kontrasten på styrpanelens display ändras med knapparna + och Styrpanelens adress Paneladress 1 Adressen på styrpanelen ändras med knapparna + och. Två styrpaneler får inte ha samma adress. Om styrpanelerna har samma adress hamnar de i läget bussfel och fungerar inte Justering av likströmsfläkten på frånluftssidan DCfläkt frånluft 100% Önskat reglervärde för likströmsfläkten väljs med knapparna + och. Frånluftsfläktens rotationshastighet kan minskas genom att procenttalet minskas. Om ventilationsaggregatet har växelströmsfläktar, påverkar den här inställningen inte aggregatets funktion. 9

10 BRUKSANVISNING FÖR STYRPANEL Justering av likströmsfläkten på tilluftssidan DC-fläkt tilluft 100% Önskat reglervärde för likströmsfläkten väljs med knapparna + och. Tilluftsfläktens rotationshastighet kan minskas genom att procenttalet minskas. Om ventilationsaggregatet har växelströmsfläktar, påverkar den här inställningen inte aggregatets funktion Ändring av funktionstemperatur för förbigång av värmeåtervinningselementet Önskad förbigångstemperatur väljs med knapparna + och. Om utomhustemperaturen är lägre Bypass v-vaxl. 10C än temperaturen för förbigång av elementet är sommar-/vinterspjället i vinterläget Börvärde för basfuktighetsnivån Basfuktighet %RH 40% Önskat börvärde väljs med knapparna + och när manuell inställning (punkt ) har valts för Rh-nivån (Rh = fuktighet) Braskamins-/forceringsbrytarens funktion Brytar type Braskamin Funktionen, antingen braskamins- eller forceringsbrytare, väljs med knapparna + och Val av kaskadreglering för tilluftstemperaturen Kaskadreglering Kaskadregleringen kopplas till eller från med knapparna + och. AV Val av basfuktighetsnivå Val av RH-nivå Automatisk Basfuktighetsnivån kan väljas så att den antingen är automatisk eller manuell. Valet görs med knapparna + och Val av eftervärme för aggregatet Radiatortyp Elradiator Val av intervall för servicetimern Vattenburen radiator eller elradiator väljs med knapparna + och enligt typen av eftervärmeradiator i aggregatet. Obs! Fel val av eftervärme leder till felaktig eftervärmefunktion. Servicetimer 04 Intervallen för servicetimern väljs med knapparna + och. Intervallen är angiven i månader Hysteres för värmeåtervinningselementets frostskydd Hysteres Hysteresen för värmeåtervinningens frostskydd väljs med knapparna + och. 03C Stopptemperaturen för tilluftsfläkten för värmeåtervinningens frostskydd väljs med knapparna + och Stopptemperatur för tilluftsfläkten för värmeåtervinningselementets frostskydd Tilluftsfläkt av 05C Förvärmetemperatur för värmeåtervinningselementets frostskydd Förvärmeenhet 07C Temperaturen för förvärmen för värmeåtervinningselementets frostskydd väljs med knapparna + och Ändring av börvärde för koldioxidregleringen Val av CO2-nivå Börvärdet för CO 2 -regleringen väljs med knapparna + och PPM Val av maximifläkthastighet MAX. hastighet 8 Önskad maximihastighet väljs med knapparna + och. Maximihastigheten gäller antingen med regleringarna eller alltid. (Se punkt Funktion vid maximihastighetsinställning.) 10

11 2.4. Styrning med veckour Programmering av veckoprogram D hr sp Tmp Exit Kursor D Dag = måndag, 2 = tisdag osv. hr Timme 0 23 sp Fläkthastighet 1 8 Tmp. Tilluftstemperatur C Exit Spara inställningen och gå ut N Ingen ändring av tidigare inställning D hr sp Tmp Exit D hr sp Tmp Exit D hr sp Tmp N Exit D hr sp Tmp N Exit BRUKSANVISNING FÖR STYRPANEL Med veckoprogrammet kan önskad fläkthastighet (bashastighet) och tilluftstemperatur för varje timme i dygnet under veckans sju dagar ställas in. Veckoprogrammet ändrar manuella inställningar. Koldioxid- och fuktighetsregleringen kan höja fläkthastigheten, men aldrig sänka den under bashastigheten i veckoprogrammet. Exempel: Måndag Man vill sänka fläkthastigheten till hastigheten 2 och tilluftstemperaturen till 17 C under den tid man är på arbetet (kl ), varefter fläkthastigheten höjs till hastigheten 4 och tilluftens temperatur till 20 C. Fläkthastigheten forceras till hastigheten 6 medan man badar bastu på kvällen (kl ) och därefter sänks fläkthastigheten tillbaka till hastigheten 4. Flytta kursorn med pilknapparna och ändra värdena med knapparna + och. Observera att Exit (spara och gå ut) som avslutar programmeringen görs så att man flyttar kursorn under ordet Exit och trycker på + eller. Ändringarna i fläkthastigheten (Hast.) och tilluftens temperatur (Temp.) görs endast för de timmar under vilka ändringen önskas. I övrigt används N (ingen ändring av tidigare inställning). Måndag (D = 1), kl. 07:00 (H = 7), fläkthastighet 2 (Hast. = 2), tilluftstemperatur 17 C (Temp. = 17). Flytta med kursorn till följande timme. Måndag (D = 1), kl. 16:00 (H = 16), fläkthastighet 4 (Hast. = 4), tilluftstemperatur 20 C (Temp. = 20). Flytta med kursorn till följande timme. Måndag (D = 1), kl. 19:00 (H = 19), fläkthastighet 6 (Hast. = 6), tilluftstemperaturen oförändrad (Temp. = N). Flytta med kursorn till följande timme. Måndag (D = 1), kl. 21:00 (H = 21), fläkthastighet 4 (Hast. = 4), tilluftstemperaturen oförändrad (Temp. = N). Flytta med kursorn till följande dag. Motsvarande förändringar ska göras separat för varje dag. Lämna till sist programmeringsläget genom att välja Exit. Veckoprogrammet kan vid behov nollställas enligt punkt varvid man kan börja programmera från början. De programmerade värdena kan granskas genom att man väljer dag och bläddrar igenom klocktiderna med knapparna + och Ändring av klocktid D H M Exit Kursor D Dag = måndag, 2 = tisdag osv. H Timme 0 23 M Minuter 0 60 Exit Spara inställning och gå ut Flytta kursorn med pilknapparna och ändra värdena med knapparna + och -. Exit (spara och gå ut) görs som avslutning på ändringen. Måndag (D = 1), timmar 15 (H = 15), minuter (M = 30). Klockan håller tiden också efter ett elavbrott. 11

12 BRUKSANVISNING FÖR STYRPANEL 2.5. Fabriksinställningar har följande fabriksinställningar: Bashastighet för fläkt = 1 Maximihastighet för fläkt = 8 Koldioxidreglering (CO 2 ) = 900 ppm CO 2 Reglerintervall = 10 min. Frostskydd (VÅV-element) = 3 C Frostskyddets hysteres = 3 C Inställning för förvärme = 5 C Servicetimer = 4 mån. Förbigång av VÅV-element = 12 C Kaskadreglering = inte i bruk Inställning av fuktighetsnivå (RH-nivå) = automatisk Typ av brytare = forceringsbrytare 12

13 UNDERHÅLLSINSTRUKTION 3. Underhållsinstruktion Allmänt Aggregatet har en tvådelad lucka. När den övre luckan lösgörs, kopplar säkerhetsbrytaren (T) bort strömmen. Den övre luckan öppnas alltid först och sätts tillbaka sist. Om man vill underhålla endast filtren, räcker det att lossa den övre luckan. Om även andra serviceåtgärder utförs måste bägge luckorna tas bort Filter Aggregatet är i standardutförande försett med G3-grovfilter för ute- och frånluften samt ett F7-finfilter för tilluften. Ett finluftsfilter av typen F5 kan som tillvalsutrustning fås för frånluften. Filtren ska rengöras eller bytas till nya regelbundet (2 4 gånger om året) samt enligt nersmutsningen. Om aggregatet är försett med filtervakter anger dessa med en symbol ( ) på styrpanelens huvuddisplay eller på fjärrkontrollen när filtren ska rengöras eller vid behov bytas till nya. F5 (tillvalsutrustning) Övre lucka F7 Värmeåtervinningselement G3 G3 Undre lucka Sockellist T Underhåll av filter: Öppna fästskruvarna på aggregatets övre lucka. Lyft bort luckan. Kontrollera om filtren är rena. G3-filtret (blåvitt) kan tvättas i +25 C C varmt vatten och diskmedel. Filtret får inte tvättas eller torkas ovarsamt, endast genom att trycka lätt på det. Filtren håller för 4 5 tvättar om tvätten utförs rätt. F5- och F7-filtren (fiberfilter) kan inte tvättas, men de kan rengöras försiktigt med tryckluft mot nedsmutsningsriktningen (F5 är tillvalsutrustning). Vid behov ska de bytas till nya. Det rekommenderas att de byts ut 2 4 gånger om året beroende på förhållandena. Övrig rengöring I samband med underhåll ska aggregatet ses över så att det är rent också inuti: för- och eftervärmeenheterna, bottenkaret och insidan av manteln. Smutsen avlägsnas med dammsugare, pensel, fuktig duk etc. Det är absolut förbjudet att låta vatten komma i kontakt med elektriska delar! 3.2. Värmeåtervinningselement Värmeåtervinningselementen i aggregatet kan bli smutsiga filtren till trots. Av denna anledning ska man regelbundet kontrollera att elementen är rena, ungefär en gång om året. Kontrollen kan lämpligen ske i samband med att filtren underhålls. Ta loss elementen ur aggregatet genom att ta tag i beslagen på gavelskivorna och dra utåt. Smutsiga element kan tvättas, antingen genom att du först sprayar dem med diskmedel eller doppar dem i vatten med diskmedel i. Duscha dem sedan rena med vatten. Låt vattnet rinna ut helt och elementen torka innan du sätter tillbaka dem på sin plats. Ge akt på Uppåt -dekalerna när du monterar tillbaka elementen. KOM IHÅG! Rengör filtren vid behov, helst 2 4 gånger om året. Ställ in intervallen för servicetimern så att den motsvarar dina behov (beror på hur ren ute- och inneluften är). Se anvisningarna i

14 UNDERHÅLLSINSTRUKTION Snabbkopplingar Tilluftsfläkt Fästskruv (4 st.) Fästskruv (4 st.) Snabbkopplingar Frånluftsfläkt 3.3. Fläktar Det är bra att kontrollera att också fläktarna är rena i samband med att filtren och värmeåtervinningselementen underhålls. Vid behov ska fläktarna rengöras. Lösgör fläktarna genom att öppna fästskruvarna (4 st.) och ledningarnas snabbkopplingar. Rengör fläkthjulet försiktigt med tryckluft eller genom att borsta av det eller torka av det med en fuktig duk. Samtliga vingar ska göras så rena att fläktarna hålls i balans. Också fläktarnas höljen ska rengöras. Det är absolut förbjudet att låta vatten komma i kontakt med fläktmotorn! 3.4 Kondensvattenanslutningar I samband med underhållet ska även bottenkaret inklusive kondensvattenanslutningarna kontrolleras. Lösgör sockelskivan för att granska kondensvattenanslutningarna. Om det eventuellt finns ett kondensvattenkar får man fram det genom att dra det utåt. Karet kan tas bort för tömning och rengöring. Om man använder sig av en kondensvattenstos ska man kontrollera dess skick och se till att den inte är tilltäppt. Elboxens lock 4. Differenstryckbrytare 4.1. Inställning av differenstryckbrytare Ändra funktionsgränsen för differenstryckbrytaren på följande sätt: Koppla bort från nätkretsen genom att bryta matningsspänningen till exempel i gruppcentralen. 1. Ta loss aggregatets övre dörr. 2. Lösgör locket på elboxen inne i aggregatet. 3. Lösgör differenstryckbrytarens lock och ställ in önskat börvärde med reglerhjulet (se bilden och tabellen här invid). Differenstryckbrytare Effektreglage för ventilation Tilluftsfilter F7 Differenstryckbrytare (PDS1) Frånluftsfilter G3 Differenstryckbrytare (PDS2) Frånluftsfilter G3+F5 Differenstryckbrytare (PDS2) Lösgöring av differenstryckbrytarens lock

15 FELSITUATIONER 5. Felsituationer 5.1. Felsökning TECKEN ORSAK GÖR SÅ HÄR 1 Uteluften är kall när den Luften kyls ner i vindskanalerna. Kontrollera isoleringen av vindskanalerna. kommer in i bostaden. Värmeåtervinningselementet har frusit och då kan frånluften inte värma upp uteluften. Eftervärmeradiatorn fungerar inte Frånluftsfiltret eller värmeåtervinningselementet är tilltäppt. Grundinställningen av ventilationen har inte gjorts. Kontrollera börvärdet för frostskyddet, om värmeåtervinningselementet har frusit. Börvärdet för frostskyddet kan höjas 1 eller 2 C eller givaren böjas närmare elementet varvid tilluftsfläkten stoppar tidigare (se bruksanvisning för styrpanel, punkt ). Avfrosta elementet innan du stänger luckan. Om eftervärmeradiatorn inte fungerar, kontrollera om överhettningsskyddet förhindrar funktionen: tryck på överhettningsskyddets återfjädringsknapp, och mät upp temperaturen på tilluften inne i aggregatet med luckan stängd. Kontakta en servicefirma om radiatorn fortfarande inte fungerar. Kontrollera att filtren och värmeåtervinningselementet är rena. 2 Tilluftsfläkten stoppar upprepat. Värmeåtervinningselementets frostskydd är i funktion. OBS! Om du sänker börvärdet för mycket kan VÅVelementet frysa. Jmf punkt 1. Fläkten stoppar mer sällan och värmeåtervinningselementets verkningsgrad förbättras om börvärdet sänks 1 C eller 2 C. (Se bruksanvisning för styrpanel, punkt ) 3 Tilluftsfläkten stoppar och startar för ofta. Skillnaden mellan stopp- och starttemperaturen är för liten. Förvärmeradiatorn fungerar inte. Öka skillnaden mellan stopp- och starttemperaturen 1 C eller 2 C, varvid intervallen mellan stopp och start för tilluftsfläkten blir längre. (Se bruksanvisning för styrpanel, punkt ) Om förvärmeradiatorn inte fungerar, kontrollera om överhettningsskyddet förhindrar funktionen: tryck på överhettningsskyddets återfjädringsknapp, och mät upp temperaturen på uteluften inne i aggregatet före värmeåtervinningselementet med luckan stängd. Kontakta en servicefima om radiatorn fortfarande inte fungerar. 4 Symbolen ( ) för filtervakten Symbolen för servicetimern tänds på Kontrollera att filtren och aggregatet är rena, rengör eller byt visas på displayen, men i huvuddisplayen på styrpanelen i intervaller ut filtren vid behov. Granska även utegallret. på cirka 4 månader (fabriksinställning). övrigt fungerar aggregatet Kvittera servicetimersymbolen för att ta bort den. (Se normalt. Intervallen kan ändras. (Se bruksanvisning bruksanvisning för styrpanel, punkt ) för styrpanel, punkt ) 5 På displayen visas meddelandet Avluftssensor Frånluftsgivaren är defekt. Kontakta en servicefirma: monteringen av givaren ska kontrolleras och vid behov ska givaren bytas ut. defekt och aggregatet har stannat. 6 På displayen visas meddelandet Tilluftssensor defekt och aggregatet har stannat. Tilluftsgivaren är defekt. Kontakta en servicefirma: monteringen av givaren ska kontrolleras och vid behov ska givaren bytas ut. 7 På displayen visas meddelandet Inneluftssensor defekt och aggregatet har stannat. Frysskyddsgivaren är defekt. Kontakta en servicefirma: monteringen av givaren ska kontrolleras och vid behov ska givaren bytas ut. 8 På displayen visas meddelandet Uteluftssensor defekt och aggregatet har stannat. Uteluftsgivaren är defekt. Kontakta en servicefirma: monteringen av givaren ska kontrolleras och vid behov ska givaren bytas ut. 15

16 FELSITUATIONER TECKEN ORSAK GÖR SÅ HÄR 9 På displayen visas texten Bussfel och aggregatet går på hastigheten 1 (kontrollera fläkthastigheten). Kabelfel i koldioxidgivaren, fuktighetsgivaren eller styrpanelen. Kontakta en servicefirma: kopplingarna ska kontrolleras och vid behov repareras. 10 På displayen visas meddelandet Risk för Den vattenburna radiatorns frysskydd är i funktion. Klarlägg situationen omedelbart. Red ut med en servicefirma om det finns frostskyddsmedel i radiatorn. frysning och aggregatet har Kontrollera om cirkulationspumpen är trasig, pannan ur OBS! Om vattnet i radiatorn inte innehåller stannat. funktion e.d. Situationen kan gå över av sig självt när frostskyddsmedel, finns det risk för att radiatorn tilluftens temperatur stiger över +10 C, men vänta inte på fryser. det. 11 Önskad automatisk Fel i fuktighetsgivaren eller Kontakta en servicefirma: monteringen av givarna och reglering hålls inte koldioxidgivaren; någon av givarna är kopplingarna ska kontrolleras (givarna är påkopplad. defekt eller saknas. tillvalsutrustning). 12 Aggregatet är stumt, Aggregatluckans brytare kan vara defekt Kontrollera luckbrytaren och säkringarna. Glassäkring fläktarna roterar inte och eller så har luckan inte stängts ordentligt. T800 ma i aggregatet. ingen lampa på styrpanelen Aggregatet får inte ström, t.ex. en säkring Ta vid behov kontakt med en servicefirma (t.ex. lyser. har brunnit. granskning av glassäkringen). Den glassäkring som skyddar elektroniken inne i aggregatet (finns bakom en skyddsplåt på styrkortet) har kanske brunnit. 13 Aggregatet lyder inte Lossa eller koppla från aggregatets matningssäkring i styrpanelen. gruppcentralen eller ledningsskyddsbrytare. Vänta i 30 sekunder och sätt tillbaka säkringen, eller koppla till ledningsskyddsbrytaren. Kontakta en servicefirma om denna åtgärd inte hjälper. 14 På displayen visas Koldioxidlarm. Koldioxidhalten har varit Vidta nödvändiga åtgärder i händelse av eldsvåda. meddelandet över ppm i två minuter. Kan bero Sätt aggregatet i funktionsskick så här: dra ut Koldioxidalarm och t.ex. på eldsvåda. stickkontakten ur vägguttaget, vänta 30 sekunder och sätt aggregatet har stannat. tillbaka stickkontakten. 15 Symbolen ( ) för filtervakten visas på displayen, men i övrigt fungerar aggregatet normalt. Filtervaktens (differenstryckbrytarens) tryck har stigit över börvärdet. Kontrollera att filtren och aggregatet är rena, rengör eller byt ut filtren vid behov. Efter ett eventuellt strömavbrott startar aggregatet på fläktens minimihastighet. Alla övriga valda inställningar och börvärden behålls i aggregatets minne. Vallox Oy FI Loimaa Tfn Telefax Internet: S/ /PDF
