Ilox 397 ventilationsaggregat Teknisk specifikation

Transkript

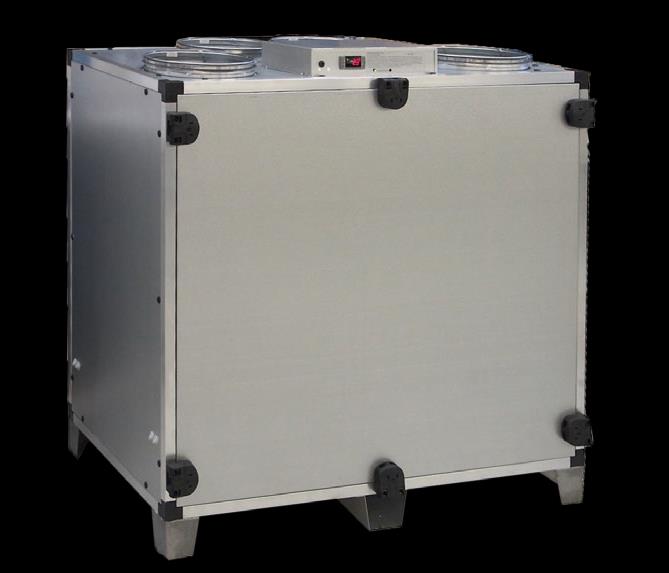

1 Ilox 397 ventilationsaggregat Teknisk specifikation Modeller Ilox 397 (R) Ilox 397 (L) Ilox 397W (R) Ilox 397W (L) Tillbehör Mosaikkoppling, leverans med aggregatet Fuktighetsbrytare Forceringstimer Grundläggande egenskaper Värmeåtervinningsaggregat för nya byggnader och renoveringar För affärslokaler, kontorer, daghem osv. Montering inomhus Tack vare backströmscellen är verkningsgraden ca 80 % Energieffektiva likströmsfläktar Finjustering av tillufts- och frånluftsfläktar för olika effekter Ilox 397 tekniska data Mode ll Dime nsion El/ er säkringsstorle k mm (B x H x D) Ilox 397 Ilox 397 W 1320 x 1196 x x1196x786 3x400 V, 50 Hz, 3 x 16 A 230 V, 50 Hz 10 A Effekt 6,76 kw, 3 x 10 A 760 W, 3,5 A Eftervärmning W 6 kw ca 10 kw Vikt kg Luftflöde, max dm 3 /s Kanalstorlek mm Mångsidiga styrmöjligheter Iloxair SV Rätt till ändringar förbehålles.

2 Aggregatets delar och dimensioner 1. Frånluftsfläkt 2. Tilluftsfläkt 3. Värmeåtervinningscell 4. Förbigångsspjäll 5. Tilluftsfilter 6. Frånluftsfilter 7. Eftervärmningselement (vatten / el) Vattenelementets anslutningar 9. Display/ reglering av temperatur Kondensvattnets dräneringsförbindning 1 2 innergänga 11. Luckans gångjärn / spärrar Elanslutningar h = 1196 Modell (R) h = 1196 Kanalutgångar 1. Uteluft (315) Elanslutningar Modell (L) Tilluft (315) 3. Frånluft (315) 4. Avluft (315) 5. Kondensutgång (1/2 innergänga) Iloxair SV Rätt till ändringar förbehålles.

3 Med aggregatet levereras en omkopplare för Mosaikhastighet, med vilken ventilationens hastighet kan releras för två hastigheter och om så önskas, att stoppa ventilationen helt och hållet Iloxair SV Rätt till ändringar förbehålles.

4 Egenskaper Max. luftflöde 400 l/s (200 Pa). Hög verkningsgrad för värmeåtervinning. Verkningsgraden av aggregatets backströmscell är ca 80 %. Plattvärmeväxlaren har inga rörliga delar och den kräver inget annat underhåll än rengöring. Energieffektiva likströmsfläktar, mycket liten elförbrukning Som standard, inbyggd intelligent automatisk förbigång för sommartid Termo Ice avfrostningssystem som åstadkommmer den bästa möjliga årsverkningsgraden för värmeåtervinning. Avfrostning av cellen med blocksmältningsspjäll varvid tilluftsfläkten inte stoppas. Eftervärmning med el eller vatten Justering av luftflöden är lätt. Tillufts- och frånluftsfläktar justeras separat för önskad effekt DDC-styrberedskap, 2 hastigheter Kan också styras med 0 10 V meddelanden för tre effekter. Statusinformationer och larm Filtervakt som standard. (Potentialfri information, tilluftsfilter) Underhållsvänlig Gångjärnsupphängd dörr, som är lätt att helt ta loss Tillräckligt underhållsutrymme framför aggregatet, endast 700 mm Vattenelementets tekniska värden ILOX 397, vattenelementets dimensionering Tilluftstemperatur före element 10 C Motsvarar uteluftstemperatur C %) ( Ve rkn ing s- Tryckfall (jpa) Element + ventil Bara element Vattenelementets tryckfall Värmeåtervinningens temperaturverkningsgrad Utgående vattnets Luftflöde Vattenflöde Effekt Tilluft temperatur C l/s l/s kw C ,02 3, ,025 3, ,03 4, ,035 5, ,03 3, ,035 3, ,04 4, , ,05 3, ,06 3, ,08 4, ,1 5, ,09 2, ,12 3, ,12 3, ,12 3,5 17,5 grad Verkningsgrad (%) Vattenflöde (l/s) Värmeåtervinningens temperaturverkningsgrad Iloxair SV Rätt till ändringar förbehålles.

5 Luftflöden, ineffekter och SFP-tal Tryck (Pa), Frånluftsflöde (l/s) Ilox 397 frånluft med G3 filter Ilox 397 W frånluft med G3 filter Tryck (Pa), Tillluftsflöde (l/s) Ilox 397 tillluft med G3 filter Ilox 397 W tillluft med G3+F7 filter Effekt (W), Luftflöde Ilox 397, el-effekt Ilox 397 W, el-effekt SFP-tal Man drar en linje i frånluftsflödesgrafen från det nödvändiga trycket till det önskade luftflödet och nedåt till tabellen för tillförd effekt. El-effekten avläses från den nedersta grafen och SFP-talet beräknas med formeln SFP = el-effekt / frånluftsflöse. I exempeln på bilden SFP= 0,42 kw/0,31 m 3 /s -> SFP-tal är 1,36 Iloxair SV Rätt till ändringar förbehålles.

6 Funktionsdiagram Ilox 397 och 397 W Reglagen aggregatets energicentral FRÅN UT TILL AV Ilox 397 Funktionsdiagram (elektrisk eftervärmning) Reglagen aggregatets energicentral FRÅN UT UTGÅENDE VATTEN TILL RETURVATTEN AV Ilox 397 Funktionsdiagram (vattencirkulerad eftervärmning) Iloxair SV Rätt till ändringar förbehålles.

7 Funktionsbeskrivning Ilox 397 och 397 W Reglering av fläkthastighet: Effekten av aggregatets luftflöde regleras med externa kopplingar för hastigheter 0, 1 2 och 1/1 Hastigheter 1 2 och 1/1 kan regleras steglöst från aggregatets frampanel separat för tillufts- och frånluftsfläktar. Automatiken startar fläktarna, om aggregatet är i OFF-läge och temperaturen stiger vid Te 6 givaren över +50 C (eftergång) I vattenbatterimodellen regleras tilluftens temperatur med ett självdrivet termostat i aggregatet. Intelligent avfrostning: Termo Ice automatiken bevakar värmeåtervinningen med hjälp av givarna T1, T2 och T3 och avfrostar cellen när störande frost har bildats på den. Vid avfrostningen stänger blocksmältningsspjället växelvis hälften av värmeåtervinningscellens tilluftssida under 15 minuter, varvid frånluftens värme avfrostar cellen. Om frånluften är så torr, att ingen frost bildas på värmeåtervinningscellen, kopplas avfrostningsfunktionen inte till. Klockstyrning: Med hjälp av en extern klocka kan den önskade ventilationens effekter programmeras eller ventilationen kan till- eller frånkopplas. Forceringstimer: Med foceringstimer kan man forcera ventilationen för hastighet 1/1 under en önskad tid (15 min, 30 min, 1 h, 2 h, 4 h och 8 h). Fuktighetsbrytare: Fuktighetsbrytaren forcerar ventilationen till hastighet 1/1 tills den relativa luftfuktigheten har fallit under det inställda värdet. Den önskade fuktighets % justeras från fuktighetsbrytaren. DDC-styrning: Med DDC-styrning väljs aggregatets funktion: Hastigheter 0, 1 2 och 1/1 eller 0 10 V med hjälp av styrmeddelandet hastigheter 0, 1, 2 och 3. Intelligent förbigång av värmeåtervinning: Värmeåtervinning förbigås automatiskt, när frånluftens temperatur överstiger +23 C och uteluftens temperatur överstiger +12 C. Om uteluftens temperatur är lägre, kopplas förbigången inte på. Om inomhusluften är svalare än utomhusluften, kopplas värmeåtervinning igen på, varvid kylan som avlägsnas inifrån utnyttjas för att kyla ned den inströmmande luften. Eftervärmningsmotståndets överhettningsskydd: Manuellt återställbart överhettningsskydd TZ 3 kopplar bort elmotstånden och stoppar aggregatet, om temperaturen övertiger + 95 C vid TZ 3 givaren. Vattenelementets frysskydd: Vattenelementets frysskyddstermostat stoppar tilluftsfläkten, om vattenbatteriets temperatur faller under + 10 C vid givaren TE6, förutsatt att, utomhustemperaturen är under 0 C. Samtidigt övergår frånluftsfläkten till en liten hastighet. Statusinformationer och larm: Det ges statusdata om aggregatets drift. (On / Off och 1/1 hastighet). Därtill ges fellarm om fläktarna från båda fläktarna. Filtervakten kopplas till DDC-undercentral. Filtervaktslarmet kan också påkopplas så, att P2 blinkar på displayen (som standard koppling på DDC-undercentral). Om temperaturen i eftervärmningselementet överstiger +50 C, ges ett överhettningslarm och HA blinkar på displayen. Styrning av uteluftsspjäll: Uteluftsspjäll utrustade med motorer med fjäderretur kan anslutas till aggregatet. Aggregatet ger åt spjällen 230 V styrspänning. Tilluftens temperatur: Pi reglaget TC 1 reglerar tilluftens temperatur efter mätresultaten från Te 6 givaren. Den önskade tilluftstemperaturen väljs från aggregatets display/kontrollpanel. Iloxair SV Rätt till ändringar förbehålles.

8 Ilox 397 styrningar och ledningsdragningar Inlopp: Vattenmodell 230 V 10 A Elmodell 400 V 16 A MMJ 4 x 1,5 S (vattenmodell) MMJ 5 x 2.5 S (elmodell) Ilox 397 KLMA 4 x 0,8+0,8 Mosaik-koppling KLMA 4 x 0,8+0,8 VAK, styrning KLMA 4 x 0,8+0,8 VAK, statusdata KLMA 2 x 0,8+0,8 Fuktighetsbrytare MMJ 4 x 1,5 N Forceringstimer MMJ 4 x 1,5 N Veckour 1. Med aggregatet levereras en Mosaikkoppling, med vilken ventilationens effekt kan regleras för antingen till hastigheter 1 2 och 1/1 eller On / Off och hastigheter 1 2 och 1/1 2. Med Vak styrning kan man välja On / Off och 1 2 och 1/1 hastighet, eller 0 10 V, varvid tre hastigheter finns till förfogande. 3. Aggregatet ger potentialfria statusdata On/Off och hastighet 1/1. 5. Med forceringstimer kan ventilationen forceras till hastighet 1/1. Forceringstider väljs från timern (15 min, 30 min, 1 h, 2 h, 4 h och 8 h) 6. Med veckour kan ventilationen forceras till hastighet 1/1 eller ventilationen styras On / Off. Alla relagen kan anslutas till aggregatet samtidigt. Styrspänningen är 24 VAC. 4. Med fuktighetsbrytaren kan ventilationen forceras till hastighet 1/1. Iloxair SV Rätt till ändringar förbehålles.
