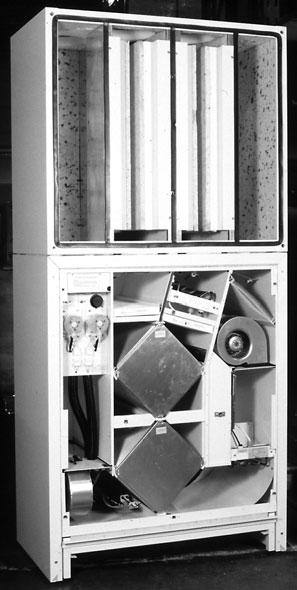

1 VALLOX-produktnummer: VALLOX 5 D L R LJUDDÄMPARENHET (TILLVALSUTRUSTNING) VATTENBUREN EFTERVÄRMEENHET (TILLVALSUTRUSTNING) (ALTERNATIV) ELEKTRISK EFTERVÄRMEENHET (TILLVALSUTRUSTNING) FÖRVÄRMEENHET (TILLVALSUTRUSTNING) DIFFERENSTRYCKBRYTARE (TILLVALSUTRUSTNING) TEKNISK INSTRUKTION Anslutningseffekt 30 V, 50 Hz (400 V) 3,9 A (+förvärmeenhet 0,9 A) Kapslingsklass IP 34 Fläktar Tilluft Frånluft x30 W A x30 W A 0 dm 3 /s 00 Pa 30 dm 3 /s 00 Pa Värmeåtervinning Förbikoppling av värmeåtervinning Förvärmeenhet Elektrisk eftervärmeenhet Vattenburen eftervärmeenhet st. värmeåtervinningselement, η>70 % Sommar/vinterautomatik,5 kw, A,5 kw, A ca 5 kw Filter Filter Tilluft Frånluft EU 3 EU 7 EU 3 EU 5 Aggregat i grundutförande Vikt 0 kg Alternativ för ventilationsreglering manuell styrning (DIGIT-styrpanel) CO - och %RH-styrning fjärrkontroll (LON) Tillvalsutrustning fjärrkontroll (spännings-/strömsignal) ljuddämparenhet förvärmeenhet elektrisk eftervärmeenhet vattenburen eftervärmeenhet CO -givare %RH-givare differenstryckbrytare LON-omvandlare DIGIT-STYRPANEL CO -GIVARE (TILLVALSUTRUSTNING) LON-OMVANDLARE (TILLVALSUTRUSTNING) %RH-GIVARE (TILLVALSUTRUSTNING)

2 VENTILATIONSAGGREGATETS FUNKTIONSPRINCIP Modeller: VALLOX 5 D-L VALLOX 5 D-R VALLOX 5 D avlägsnar skämd luft och ersätter den med ny filtrerad och uppvärmd uteluft. En effektiv filtrering (EU3 + EU7) av uteluften förhindrar att skadliga partiklar via aggregatet förs vidare till kanalnätet och inomhusluften. Den kvalitativa filtreringen av frånluften (EU3 + EU5) minskar nedsmutsningen av aggregatet och borgar för att värmeåtervinningen och frånluftsfläktarnas funktion förblir effektiva. Tilltäppningen av till-/frånluftsfiltren och kanalnätet kan övervakas genom att man förser aggregatet med en differenstryckbrytare. Den effektiva tvåstegsvärmeåtervinningen överför en stor del av värmen från den skämda frånluften till den uteluft som tas in. Värmeåtervinningselementets verkningsgrad är cirka 70 %; och om man beaktar tilluftsfläkttemperaturen cirka %. Om uteluften inte värms upp tillräckligt i värmeåtervinningselementet kan man värma upp luften med en vattenburen eller elektrisk uppvärmningsenhet (tillvalsutrustning). Med den automatiska förbikopplingsfunktion för värmeåtervinningen som aggregatet är utrustat med undviker man en onödig uppvärmning av uteluften sommartid. Aggregatet har även en automatisk frostskyddsfunktion för den vattenburna eftervärmeenheten. Frostskyddsautomatiken för värmeåtervinningselementen stoppar tilluftsfläktarna kortvarigt om avluftens temperatur faller under det inställda gränsvärdet. Om man vill undvika/minska på tilluftsfläktstoppen kan man värma upp uteluften med en elektrisk förvärmeenhet. Frostskyddet i ett aggregat med förvärmeenhet aktiveras när uteluftens temperatur sjunker under ca -5/-5 C (max./min. tilluftsflöde). Utan förvärme börjar funktionen när uteluftens temperatur ligger under cirka -5 C. VALLOX 5 D kan styras med hjälp av den styrpanel (max. 3 st.) som följer med aggregatet samt de koldioxidgivare (max. 5 st.) och fuktighetsgivare (max. st.) som fås som tillvalsutrustning. Fjärrkontroll av aggregatets fläkthastigheter är möjlig med spännings- eller strömsignaler. Felmeddelandereläet ger potentialfri larminformation om eventuella störningar i aggregatet. Det är möjligt att fjärrkontrollstyra hela aggregatet med hjälp av en VALLOX LONomvandlare som fås som tillvalsutrustning VALLOX 5 D-L A B C D = UTELUFT = TILLUFT = FRÅNLUFT = AVLUFT (Dörr och isolering 55 mm) 9 Ljuddämparenhet Monterad på aggregatet A B C fl50 4st * D VALLOX 5 D-R A B C D * Löstagbar innerstos = AVLUFT = FRÅNLUFT = TILLUFT = UTELUFT HUVUDDELARNA Tillvalsutrustning Tilluftsfläktar Frånluftsfläktar Värmeåtervinningselement Förbikoppling av värmeåtervinningen Tilluftsfilter EU7 Frånluftsfilter EU5 Frånluftsfilter EU3 Uteluftsfilter EU3 Kondensvattenbehållare Kondensvattenstos Genomföringar för elanslutningar Styrpanel Eftervärmeenhet El eller vatten Förvärmeenhet El Differenstryckbrytare Koldioxidgivare Fuktighetsgivare LON-omvandlare Ø 50 4 st.

3 PRESTANDA VALLOX 5 D VALLOX 5 D mätpunkter FLÄKTEFFEKTER Tilluft Frånluft T F T VÅV Tryckfall i kanalen. Totaltryck T F T F T F T F T F T F T F Rekommenderat arbetsområde VÅV Mätpunkterna efter utgångsstosen. Fläktdiagrammet anger disponibelt tryck för det totala tryckfallet i kanalerna. P Fläkthastigheter Reglerspänning V Luftflöde (l/sek) Fläktarnas upptagna effekt W Volymflöde Fläktdiagram: F = frånluftsfläkt, T = tilluftsfläkt VALLOX 5 D + ljuddämparenhet VALLOX 5 D + ljuddämparenhet mätpunkter FLÄKTEFFEKTER Tilluft Frånluft T F Tryckfall i kanalen. Totaltryck T F T F T F T F T F T F T F Rekommenderat arbetsområde T LTO LTO Mätpunkterna efter utgångsstosen. Fläktdiagrammet anger disponibelt tryck för det totala tryckfallet i kanalerna. P Fläkthastigheter Reglerspänning V Luftflöde (l/sek) Fläktarnas upptagna effekt W Volymflöde Fläktdiagram: F = frånluftsfläkt, T = tilluftsfläkt

4 LJUDDATA Ljudeffektnivåerna i kanalerna uppmätta enligt standarden ISO/DIS 535:995. Ljudtrycknivåerna i rummet (0 m ljudabsorbtion) definierade enligt miljöministeriets brev nr 4873/53/84 Hz L p A, db(a) VALLOX ljudeffektnivå i tilluftskanalen per oktavband L w, db 76l/s Reglageläge/Luftmängd l/s 69l/s VALLOX ljudtrycksnivå genom manteln i det rum aggregatet är installerat 78/85 33 Reglageläge / l/sek /39 66/76 / L p A = Ljudets A-trycknivå (0 m ljudabsorbtion) 8 08 l/s VALLOX ljudeffektnivå i frånluftskanalen per oktavband L w, db 85 l/s Reglageläge/Luftmängd l/s 79/s VALLOX 5 D 8 6 l/s Oktavbandets 50 5 mittfrekvens Hz L w, db L w A db(a) Hz 63 Oktavbandets 5 50 mittfrekvens Hz L w, db L w A db(a) VALLOX ljudeffektnivå i tilluftskanalen per oktavband L w, db 77 l/s Reglageläge/Luftmängd l/s 69l/s l/s VALLOX ljudeffektnivå i frånluftskanalen per oktavband L w, db 80/s Reglageläge/Luftmängd l/s 67 l/s l/s L p A, db(a) VALLOX ljudtrycksnivå genom manteln i det rum aggregatet är installerat 74/8 3 L w A, db(a) 36-* 4.5-* 47-* 50.5-* L w A = Ljudets A-trycknivå * = skillnaden mellan ljudets effektnivå och trycknivå som tar hänsyn till aggregatets placering och den totala absorbtionsarean (t.ex. vid placering i klassrum L w A -* = db) 4 Reglageläge / l/sek /38 67/75 08/ VALLOX 5 + ljuddämparenhet

5 VATTENRADIATORNS PRESTANDA Vattenradiatorns tryckfall Det rekommenderade arbetsområdet är streckat. Definierat för 00 % vatten. Totalt tryckfall kpa Radiator + ventil (KVS,0) Radiator Vattenflöde dm 3 /s dm 3 /h Vattenradiatorns effekt Temperaturen på vattnet till radiatorn (tv) 70 C Temperaturen på luften till radiatorn (ti) 5 C Vattenflöde dm 3 /sek Temperaturen på vattnet till radiatorn (tv) 55 C Temperaturen på luften till radiatorn (ti) 5 C Vattenflöde dm 3 /sek Radiatorns totaleffekt kw Radiatorns totaleffekt kw Luftflöde dm 3 /sek Luftflöde dm 3 /sek Nedkylningen av vattnet i radiatorn C Nedkylningen av vattnet i radiatorn C 5

6 REGLERSCHEMA VALLOX 5 D VALLOX 5 D Reglerschema VALLOX 5 D GRUPPCENTRAL 6 A x 6 A, om motståndseffekten är över,5 kw Egen 6 A matning för förvärmen 30 V Differenstryckbrytare LON- OMVANDLARE VALLOX 5 D INTERNA EL- OCH STYRKOPPLINGAR Eftervärmeenhet EL TE3 LP EU 3 TZ TZ EU 3 EU 5 TE M TF PDS EU 7 FG VÅV Förvärmeenhet EL TZ TZ LP VÅV TE PDS Differenstryckbrytare PF M TE4 LJUDDÄMPARENHET FASTIGHETENS FJÄRRKONTROLLCENTRAL LARM DRIFTSTATUS STYRNING MÄTNING REGLERING S CO CO H H EFFEKTIVERINGSBRYTARE/ BRASKAMINSBRYTARE KOLDIOXIDGIVARE (MAX. 5 ST.) STYRPANEL (MAX. 3 ST.) FUKTIGHETSGIVARE VENTILATIONSZON %RH %RH 6

7 FUNKTIONSBESKRIVNING VALLOX 5 D Driftstyrning Vid behov kan strömmatningen till aggregatet styras via gruppcentralens kontaktor, t.ex. med timerstyrning. Efter starten går aggregatet först på minimieffekt, varefter effektregleringen sker på basis av de data luftkvalitetsgivarna mätt upp och/eller manuellt på styrpanelen. Reglering av fläkthastigheten Manuell styrning Fläkthastigheten styrs i åtta steg på styrpanelen H. Koldioxid- och fuktighetsstyrning Ventilationsaggregatets fläkteffekt styrs i flera steg enligt belastningssituationerna på basis av de data luftkvalitetsgivarna (CO - och %RHgivarna), som befinner sig i ventilationszonen, mäter upp. Styrningen strävar efter att hålla koldioxid- och/eller fuktighetshalten i zonen under det gränsvärde som ställts in på styrpanelen H. Ett eller flera styrsätt kan användas samtidigt. Det styrsätt som kräver effektivering är det avgörande. Ventilationen kan maximalt regleras i åtta steg. Grundhastigheten och maximihastigheten för regleringen kan ställas in på önskad nivå. Styrning med spännings- och strömsignal Med 0 0 VDC spänningssignaler eller 0 0 ma strömsignaler kan man styra fläkthastigheterna i åtta steg, dock inte över den inställda maximifläkthastigheten. Spännings- eller strömsignalen styr grundhastigheten, dvs. manuell styrning och koldioxid- och fuktighetsreglering kan vid behov höja fläkthastigheten, men inte sänka den. Spännings- och strömsignalernas värden Spänningssignalvärden som svarar mot fläkthastighet: 0 (0,0...,5 VDC) (,75...,5 VDC) (,75...3,5 VDC) 3 (3,75...4,5 VDC) 4 (4,75...5,5 VDC) 5 (5,75...6,5 VDC) 6 (6,75...7,5 VDC) 7 (7,75...8,5 VDC) 8 (8,75...0,00 VDC) Strömsignalvärden som svarar mot fläkthastighet: 0 (0,5...,5 ma) (3,5...4,5 ma) (5,5...6,5 ma) 3 (7,5...8,5 ma) 4 (9,5...0,5 ma) 5 (,5...,5 ma) 6 (3,5...4,5 ma) 7 (5,5..6,5 ma) 8 (7,5...0,0 ma) Tilluftens temperatur Tilluftens temperatur kan styras med konstanttemperatur- eller kaskadreglering. Konstanttemperaturreglering av tilluften Aggregatstyrningen/reglercentralen styr eftervärmeenheten LP:s funktion på basis av mätresultatet från temperaturgivaren TE och strävar efter att hålla tilluften inom de temperaturgränser som ställts in på styrpanelen H (+0 C C). Kaskadreglering av tilluften Aggregatstyrningen/reglercentralen styr eftervärmeenheten LP:s funktion på basis av mätresultatet från frånluftstemperaturgivaren TE4 och strävar efter att hålla frånluftens temperatur inom de temperaturgränser som ställts in på styrpanelen H (+0 C C). Förbikoppling av värmeåtervinningen När eftervärmen är påkopplad är värmeåtervinningen alltid i bruk. Värmeåtervinningens förbikoppling aktiveras när eftervärmen kopplas bort och uteluftens temperatur överskrider det inställda gränsvärdet (reglerområde 0 C... 5 C). Härvid styr aggregatstyrningen/reglercentralen spjällmotorn FG enligt de mätdata uteluftstemperaturgivaren TE3 och frånluftstemperaturgivaren TE4 ger i avsikt att få så sval tilluft som möjligt i ventilationszonen. Värmeåtervinningen är alltid i bruk när uteluftstemperaturen ligger under det inställda gränsvärdet. Värmeåtervinningens frostskydd Förvärmeenheten LP:s funktion styrs av aggregatstyrningen / reglercentralen på basis av de mätdata temperaturgivaren TE förmedlar. Förvärmen hindrar att fara för frysning uppstår och att tilluftsfläkten TF stannar. Om förvärmeradiatorn LP:s effekt inte räcker till, eller en dylik inte finns, stoppar aggregatets styrning/reglercentral tilluftsfläkten TF på basis av mätdata från temperaturgivaren TE för att hindra att värmeåtervinningselementet (VÅV) fryser. Fläkten startar automatiskt när faran för frysning är förbi. Frostskyddsfunktionens gränstemperatur (-6 C C) och differensområde ( C... 0 C) kan ställas in på styrpanelen H. Värmeenhetens överhettningsskydd Överhettningsskyddstermostaterna TZ och TZ övervakar värmeenheterna LP:s och LP:s yttemperatur. Om yttemperaturen överskrider gränsvärdet utlöser överhettningsskyddet och elmatningen till värmeenheten bryts. Överhettningsskyddet TZ kvitteras automatiskt och TZ manuellt Larm Differenstryckbrytarna PDS och PDS övervakar tryckskillnaden på tilluftsoch frånluftssidan. Om tryckskillnaden blir för stor på grund av smutsiga filter eller tilltäppta kanaler ges larm med en symbol ( ) på huvuddisplayen på styrpanelen. Om aggregatet inte förses med differenstryckbrytare påminner symbolen ( ) som tänds på styrpanelens huvuddisplay om ett eventuellt behov av underhåll. Tidsintervallen kan ställas in mellan och 5 månader. Fabriksinställningen är 4 månader. Denna funktion är alltid i bruk. Felmeddelandereläet ger potentialfri larminformation om följande feltillstånd: Larm om hög koldioxidhalt (> ppm) kopplar på reläet i intervaller på sekund. I andra felsituationer, t.ex. vid givarfel, filtervaktslarm ( ) sluter sig spetsarna. Braskamins- eller effektiveringsbrytarfunktionen En extra brytare S som fungerar som braskamins- och effektiveringsbrytare kan kopplas till aggregatets anslutningsdosa. Brytarfunktion väljs på styrpanelen H. Effektiveringsfunktionen höjer fläkthastigheten till inställd maximihastighet i 45 minuter. Braskaminsfunktionen stoppar frånluftsfläkten i 5 minuter och orsakar övertryck i ventilationszonen. LON-fjärrkontrollstyrning fås med hjälp av en VALLOX LON-omvandlare. Delförteckning Kod Beteckning Tekniska data Obs! Ut- (fabriksinställningar i parentes) rustning CO Koldioxidgivare, max. 5 st. Reglerområde ppm (900) Extra utrustning Koldioxidstyrning Reglerintervall 5 min () FG Spjällmotor Förbikopplingsautomatik för värmeåtervinning Standard X 4 V, W, 8 Nm H Styrpanel, max. 3 st. Inställning, drift, visning Standard st. X S Effektiverings-/ Effektiverings- eller braskaminsfunktion Standard X braskaminsbrytare kan väljas (effektiveringsbrytare) LON LON-omvandlare Fjärrkontrollstyrning Extra utrustning LP Förvärmeenhet Elradiator,5 kw Extra utrustning LP Eftervärmeenhet Elradiator,5 kw Extra utrustning VÅV Värmeåtervinningselement -stegs, η = 70 % Standard X VÅV PDS Differenstryckbrytarenhet Reglerområde Pa (40) Extra utrustning Tilluftssidans tryckvakt PDE Differenstryckbrytarenhet Reglerområde Pa (40) Extra utrustning Frånluftssidans tryckvakt PF Frånluftsfläkt qv = 30 dm 3 /sek (00 Pa) Standard X %RH Fuktighetsgivare, max. st. Reglerområde 99 % (50) Extra utrustning Fuktighetsstyrning Reglerintervall 5 min () SU Filter Tilluft EU7, frånluft EU5 Standard X TE Temperaturgivare. Frostskydd Avluftens temperatur Standard X för värmeåtervinningen Reglerområde C (värmeåtervinning) Styrning av förvärme Reglerområde C (förvärme) TE Temperaturgivare Tilluftens temperatur Standard X TE3 Temperaturgivare Uteluftens temperatur Standard X TE4 Temperaturgivare Frånluftens temperatur Standard X TF Tilluftsfläkt qv = 0 dm 3 /sek (00 Pa) Standard X TZ Värmeenhetens Automatisk kvittering (+60 C) Ingår i LP/LP överhettningsskydd Återfjädrande TZ Värmeenhetens Manuell kvittering (+95 C) Ingår i LP/LP överhettningsskydd 7

8 REGLERSCHEMA VALLOX 5 D VKL (vattenburen) Reglerschema VALLOX 5 D VKL (vattenburen) GRUPPCENTRAL 6 A 30 V Differenstryckbrytare LON- OMVANDLARE VALLOX 5 D INTERNA EL- OCH STYRKOPPLINGAR SV Eftervärmeenhet vattenradiator TE3 LP EU 3 EU 3 TE EU 5 M TF PDS EU 7 FG Förvärmeenhet EL TZ TZ LP VÅV VÅV TE Differenstryckbrytare PDS PF M TE4 Ljm Ljp LJUDDÄMPARENHET FASTIGHETENS FJÄRRKONTROLLCENTRAL LARM DRIFTSTATUS STYRNING MÄTNING REGLERING EFFEKTIVERINGSBRYTARE/ BRASKAMINSBRYTARE KOLDIOXIDGIVARE (MAX. 5 ST.) STYRPANEL (MAX. 3 ST.) FUKTIGHETSGIVARE S CO CO H H %RH %RH 8

9 FUNKTIONSBESKRIVNING VALLOX 5 D VKL (vattenburen) Driftstyrning Vid behov kan strömmatningen till aggregatet styras via gruppcentralens kontaktor, t.ex. med timerstyrning. Efter starten går aggregatet först på minimieffekt, varefter effektregleringen sker på basis av de data luftkvalitetsgivarna mätt upp och/eller manuellt på styrpanelen. Reglering av fläkthastigheten Manuell styrning Fläkthastigheten styrs i åtta steg på styrpanelen H. Koldioxid- och fuktighetsstyrning Ventilationsaggregatets fläkteffekt styrs i flera steg enligt belastningssituationerna på basis av de data luftkvalitetsgivarna (CO - och %RH-givarna), som befinner sig i ventilationszonen, mäter upp. Styrningen strävar efter att hålla koldioxid- och/eller fuktighetshalten i zonen under det gränsvärde som ställts in på styrpanelen H. Ett eller flera styrsätt kan användas samtidigt. Det styrsätt som kräver effektivering är det avgörande. Ventilationen kan maximalt regleras i åtta steg. Grundhastigheten och maximihastigheten för regleringen kan ställas in på önskad nivå. Styrning med spännings- och strömsignal Med 0 0 VDC spänningssignaler eller 0 0 ma strömsignaler kan man styra fläkthastigheterna i åtta steg, dock inte över den inställda maximifläkthastigheten. Spännings- eller strömsignalen styr grundhastigheten, dvs. manuell styrning och koldioxid- och fuktighetsreglering kan vid behov höja fläkthastigheten, men inte sänka den. Spännings- och strömsignalernas värden Spänningssignalvärden som svarar mot fläkthastighet: 0 (0,0...,5 VDC) (,75...,5 VDC) (,75...3,5 VDC) 3 (3,75...4,5 VDC) 4 (4,75...5,5 VDC) 5 (5,75...6,5 VDC) 6 (6,75...7,5 VDC) 7 (7,75...8,5 VDC) 8 (8,75...0,00 VDC) Strömsignalvärden som svarar mot fläkthastighet: 0 (0,5...,5 ma) (3,5...4,5 ma) (5,5...6,5 ma) 3 (7,5...8,5 ma) 4 (9,5...0,5 ma) 5 (,5...,5 ma) 6 (3,5...4,5 ma) 7 (5,5..6,5 ma) 8 (7,5...0,0 ma) Tilluftens temperatur Tilluftens temperatur kan styras med konstanttemperatur- eller kaskadreglering. Konstanttemperaturreglering av tilluften Aggregatstyrningen/reglercentralen styr reglerventilen SV:s funktion på basis av mätresultatet från temperaturgivaren TE och strävar efter att hålla tilluften inom de temperaturgränser som ställts in på styrpanelen H (+0 C C). Kaskadreglering av tilluften Aggregatstyrningen/reglercentralen styr reglerventilen SV:s funktion på basis av mätresultatet från frånluftstemperaturgivaren TE4 och strävar efter att hålla frånluftens temperatur inom de temperaturgränser som ställts in på styrpanelen H (+0 C C). Förbikoppling av värmeåtervinningen När eftervärmen är påkopplad är värmeåtervinningen alltid i bruk. Värmeåtervinningens förbikoppling aktiveras när eftervärmen kopplas bort och uteluftens temperatur överskrider det inställda gränsvärdet (reglerområde 0 C... 5 C). Härvid styr aggregatstyrningen/reglercentralen spjällmotorn FG enligt de mätdata uteluftstemperaturgivaren TE3 och frånluftstemperaturgivaren TE4 ger i avsikt att få så sval tilluft som möjligt i ventilationszonen. Värmeåtervinningen är alltid i bruk när uteluftstemperaturen ligger under det inställda gränsvärdet. Värmeåtervinningens frostskydd Förvärmeenheten LP:s funktion styrs av aggregatstyrningen/reglercentralen på basis av de mätdata temperaturgivaren TE förmedlar. Förvärmen hindrar att fara för frysning uppstår och att tilluftsfläkten TF stannar. Om förvärmeradiatorn LP:s effekt inte räcker till, eller en dylik inte finns, stoppar aggregatets styrning/reglercentral tilluftsfläkten TF på basis av mätdata från temperaturgivaren TE för att hindra att värmeåtervinningselementet (VÅV) fryser. Fläkten startar automatiskt när faran för frysning är förbi. Frostskyddsfunktionens gränstemperatur (-6 C C) och differensområde ( C... 0 C) kan ställas in på styrpanelen H. Värmeenhetens överhettningsskydd Överhettningsskyddstermostaterna TZ och TZ övervakar värmeenheten LP:s yttemperatur. Om yttemperaturen överskrider gränsvärdet utlöser överhettningsskyddet och elmatningen till värmeenheten bryts. Överhettningsskyddet TZ kvitteras automatiskt och TZ manuellt. Vattenradiatorns frostskydd Aggregatstyrningen/reglercentralen stoppar fläktarna TF och PF på basis av de mätdata uteluftstemperaturgivaren TE3 (uteluften < 0 C) och tilluftstemperaturgivaren TE (tilluften < 7 C) ger och förhindrar att den vattenburna värmeenheten LP fryser. Information om fara för frysning visas på styrpanelens display.. Fläktarna startar automatiskt när faran för frysning är förbi (tilluften > 0 C). Larm Differenstryckbrytarna PDS och PDS övervakar tryckskillnaden på tilluftsoch frånluftssidan. Om tryckskillnaden blir för stor på grund av smutsiga filter eller tilltäppta kanaler ges larm med en symbol ( ) på huvuddisplayen på styrpanelen. Om aggregatet inte förses med differenstryckbrytare påminner symbolen ( ) som tänds på styrpanelens huvuddisplay om ett eventuellt behov av underhåll. Tidsintervallen kan ställas in mellan och 5 månader. Fabriksinställningen är 4 månader. Denna funktion är alltid i bruk. Felmeddelandereläet ger potentialfri larminformation om följande feltillstånd: När vattenelementets frostskyddsfunktion är aktiv öppnar och sluter sig reläets spetsar i intervaller på 0 sekunder. Larm om hög koldioxidhalt (> ppm) kopplar på reläet i intervaller på sekund. I andra felsituationer, t.ex. vid givarfel, filtervaktslarm ( ) sluter sig spetsarna. Braskamins- eller effektiveringsbrytarfunktionen En extra brytare S som fungerar som braskamins- eller effektiveringsbrytare kan kopplas till aggregatets anslutningsdosa. Brytarfunktion väljs på styrpanelen H. Effektiveringsfunktionen höjer fläkthastigheten till inställd maximihastighet i 45 minuter. Braskaminsfunktionen stoppar frånluftsfläkten i 5 minuter och orsakar övertryck i ventilationszonen. LON-fjärrkontrollstyrning fås med hjälp av envallox LON-omvandlare. Delförteckning Kod Beteckning Tekniska data Obs! Ut- (fabriksinställningar i parentes) rustning CO Koldioxidgivare, max. 5 st. Reglerområde ppm (900) Extra utrustning Koldioxidstyrning Reglerintervall 5 min () FG Spjällmotor Förbikopplingsautomatik för värmeåtervinning Standard X 4 V, W, 8 Nm H Styrpanel, max. 3 st. Inställning, drift, visning Standard st. X S Effektiverings-/ Effektiverings- eller braskaminsfunktion Standard X braskaminsbrytare kan väljas (effektiveringsbrytare) LON LON-omvandlare Fjärrkontrollstyrning Extra utrustning LP Förvärmeenhet Elradiator,5 kw Extra utrustning LP Eftervärmeenhet Vattenradiator 5 kw, 70/50 C Extra utrustning VÅV Värmeåtervinningselement -stegs, η = 70 % Standard X VÅV PDS Differenstryckbrytarenhet Reglerområde Pa (40) Extra utrustning Tilluftssidans tryckvakt PDE Differenstryckbrytarenhet Reglerområde Pa (40) Extra utrustning Frånluftssidans tryckvakt PF Frånluftsfläkt qv = 30 dm 3 /sek (00 Pa) Standard X %RH Fuktighetsgivare, max. st. Reglerområde 99 % (50) Extra utrustning Fuktighetsstyrning Reglerintervall 5 min () SU Filter Tilluft EU7, frånluft EU5 Standard X SV Ställdonsventilenhet 30 V, spänningsfri öppen Extra utrustning TE Temperaturgivare. Frostskydd Avluftens temperatur Standard X för värmeåtervinningen Reglerområde C (värmeåtervinning) Styrning av förvärme Reglerområde C (förvärme) TE Temperaturgivare Tilluftens temperatur Standard X TE3 Temperaturgivare Uteluftens temperatur Standard X TE4 Temperaturgivare Frånluftens temperatur Standard X TF Tilluftsfläkt qv = 30 dm 3 /sek (00 Pa) Standard X TZ Elradiatorns överhettningsskydd Automatisk kvittering (+90 C) Ingår i LP Återfjädrande TZ Elradiatorns överhettningsskydd Manuell kvittering (+95 C) Ingår i LP 9

10 MONTERINGSANVISNING (Dörr och isolering 55 mm) 3 A B VALLOX 5 L A = UTELUFT B = TILLUFT C = FRÅNLUFT D = AVLUFT VALLOX 5 A = AVLUFT B = FRÅNLUFT C = TILLUFT D = UTELUFT C 87 fl50 4st Gängade holktätningar med dragavlastare (PK 6) Kondensvattenstos Kondensvattenbehållare Sockelskiva * D Placering av ventilationsaggregatet VALLOX 5 D Aggregatet skall monteras inomhus på ett ställe där temperaturen inte sjunker under +0 C. Aggregatet skall monteras på ett ställe där ljudtrycknivån genom manteln inte är störande (lager, korridorer, tekniska utrymmen, i vissa fall rum där man vistas, t.ex. klassrum). Aggregatet är försett med en justerbar sockel. Om aggregatet monteras på en vägg skall man beakta aggregatets vikt (0 kg) samt vibrationsdämpningen. Aggregatet är stänkvattensäkert (IP 34) varför det kan monteras även i våtutrymmen. VALLOX 5 D:s kanalanslutningar Aggregatet är försett med fyra ø 50 gummikragsförsedda innerstosar. De inre anslutningarna är löstagbara och kan vid behov ersättas med någon annan kopplingsdel (böj, måttring osv.). Kanalerna fästs stadigt och tätt i sina stosar. (OBS! Aggregatets modeller L/R.) En eventuell isolering av kanalen utförs enligt ventilationsplanen. VALLOX 5 D:s kondensvattenanslutningar Kondensvattnet från frånluften som passerar genom aggregatet kan avlägsnas från bottenkaret på två sätt. När fuktigheten i frånluften är hög, t.ex. i tvättrum, leds kondensvattnet från skruvkopplingen i bottenkaret via kondensvattenstosen (vattenlås och vattenslang) som ingår i leveransen till golvbrunnen. När fuktigheten i frånluften är låg, t.ex. i kontor, kan kondensvattnet ledas från skruvkopplingen i bottenkaret till kondensvattenbehållaren som följer med aggregatet. Den skjuts in under bottenkaret i skenorna i sockeln. I det här fallet används ingen separat kondensvattenstos. OBS! Om man använder en kondensvattenbehållare skall den granskas tillräckligt ofta. Skruvkopplingen är belägen i det närmaste mitt i aggregatet varför aggregatet skall placeras vågrätt. VALLOX 5 D:s rörkopplingar Om aggregatet är försett med en vattenburen eftervärmeenhet skall den anslutas till varmvattenkretsen med kopparrör 5/3. OBS! DEN VATTENBURNA VÄRMEENHETEN INKLUDERAR REGLERVENTILEN. VALLOX 5 D:s differenstryckbrytare Om aggregatet är försett med differenstryckbrytarenheter för övervakning av tryckdifferensen i till- och/eller frånluftskanalen skall deras riktiga värden ställas in efter installation och justering av kanaler och eventuella tillhörande änddelar (ventiler, uteluftsgaller etc.). Se VALLOX 5 D:s bruksanvisning för närmare uppgifter. 0

11 MONTERINGSANVISNING Ljuddämparenhet Allmänt Ljuddämparenheten är ämnad för installation ovanpå VALLOX 5 D som en kanalljuddämpare. Enheten har ett lock som kan öppnas vilket gör det möjligt att rengöra ljuddämparen utan att kanalerna lösgörs. Enheten har även löstagbara ljuddämparlameller i till- och frånluftskanalerna. Kanalanslutningarna är 4 st. ø 50 yttre stosar vilka gör det möjligt att dra kanalerna direkt från aggregatet med hjälp av t.ex. böjar. Taket är försett med genomföringstätningar för kablarnas genomföringsrör samt för framlednings- och returvattenrören för en eventuell vattenburen värmeenhet. Enheten väger tillsammans med dörren 05 kg och utan dörr 8 kg. Montering MÄRK! KONTROLLERA FÖRE MONTERINGEN VILKEN VALLOX 5 D-MODELL DET ÄR FRÅGA OM (L eller R). Lösgör ljuddämparenhetens dörr (se bilden intill). Lösgör holktätningarna med dragavlastare från VALLOX 5 D. (Se bilden punkt D.) Gör hål i kabelholkarnas genomföringstätningar i botten (ingen isolering på insidan) på ljuddämparenhetens avluftskanal. OBS! VALLOX 5 D modell L eller R. (Se bild.) Om VALLOX 5 D är försedd med en vattenburen värmeenhet skall även lamelljuddämparenheten i enhetens tilluftskanal lösgöras. OBS! VALLOX 5 D modell L eller R (Se bild.) Lyft upp enheten på VALLOX 5 D. Kontrollera att Framlednings- och returvattenrör ø 5/3 st. kabelholkarna går igenom. (Se bilden punkt D.) Montera kablarnas genomföringsrör (ingår i leveransen) på sin plats genom att först föra dem genom genomföringstätningarna i ljuddämparenhetens tak och därefter skruva fast dem i kabelholkarna. (Se bilden punkt C.) Dra de kablar som skall anslutas till anslutningsskåpet i VALLOX 5 D via genomföringsrören. Montera eventuella framlednings- och returvattenrör (ingår inte i leveransen) för en vattenburen värmeenhet genom genomföringstätningarna i taket på ljuddämparenheten och VALLOX 5 D och förbind dem med t.ex. en rak koppling till framlednings- och returvattenstosarna. (Se bilden punkterna A och B.) Montera lamelljuddämparen på sin plats. Fäst ljuddämparenhetens dörr omsorgsfullt på sin plats. Fäst kanalerna i sina stosar stadigt och tätt. En eventuell isolering av kanalerna utförs enligt ventilationsplanen. Framlednings- och returvattenrör ø 5/3 st. Rak koppling MS5 st. Framlednings- och returvattenstos st. Lamelljuddämpardel Genomföringsrör för kabel 3 st. Genomföringstätningar för framlednings- och returvattenrör st. Ljuddämparenhet (Obs! VALLOX-modell) Kanalanslutning ø 50 4 st. Genomföringsrör för kabel 3 st. Holktätning med dragavlastning 3 st. Kabelholk 3 st. Genomföringstätning för kabelns genomföringsrör Genomföringstätning för kabelholk 3 st. (botten) VALLOX 5 D-L (Obs! modell)

12 INSTALLATIONSANVISNING ELKOPPLINGARNA FÅR UTFÖRAS ENDAST AV EN AUKTORISERAD MONTÖR! FÖRSÄKRA DIG OM ATT KABLARNA ÄR LÖSGJORDA FRÅN ELNÄTET INNAN DU KOPPLAR DEM! UTELUFT TILL AGGREGATET FRAMLEDNINGS- VATTEN TILL RADIATORN RETURVATTEN FRÅN RADIATORN VALLOX 5 D-L TILLUFT FRÅN AGGREGATET FRÅNLUFT TILL AGGREGATET ANSLUTNINGSKABEL - FUKTIGHETSGIVARE ANSLUTNINGSKABEL - STYRPANEL - CO -GIVARE - LON-STYRENHET MATARKABEL GRUPPCENTRAL AVLUFT UT ELKOPPLINGAR VALLOX 5 D:s elanslutningar Aggregatet är en utrustning som skall anslutas fast till elnätet. Aggregatets anslutningsskåp finns inuti aggregatet i omedelbar närhet av avluftskanalens anslutningsstos. De kablar som skall kopplas leds till aggregatet via de dragavlastarförsedda holktätningarna och kabelholkarna bredvid avluftskanalstosen. Montering Lösgör den övre dörren på aggregatet (skruv M8 x 70, 5 st.). Lösgör locket till anslutningsskåpet (skruv 3,5 x 9,5, st.). Montera och skruva fast behövliga kablar i uttagsplinten enligt kopplingsanvisningarna. Det externa kopplingsschemat ingår i instruktionen och finns på insidan av anslutningsskåpets lock. Det interna kopplingsschemat ingår i instruktionen och finns på locket till säkringsskåpet i aggregatet. Installation av styrpanelen Den styrpanel som följer med aggregatet finns i en låda för ytmontering. Styrpanelen kan monteras även infälld i en dubbelapparatlåda (U 7. ENSTO) med hjälp av den ram och den monteringsplåt som följer med leveransen. Styrpanelen kopplas enligt VALLOX 5 D:s kopplingsschema. Anslutningskabeltyp t.ex. NOMAK x x 0,5 mm + 0,5 mm. Obs! Om flera styrpaneler monteras skall de seriekopplas och ges ett ordningsnummer (se kopplingsanvisningen för slavaggregat på nästa sida). Montering och lösgöring av styrpanelen samt kablage Kablarna till styrpanelen dras direkt från VALLOX 5D:s anslutningskåp. Styrpanelen kan även seriekopplas med en CO -givare eller en annan styrpanel (se extern elkoppling sid. 9). Styrpanelernas adresser Om man ansluter fler än en styrpanel till systemet måste adresserna på styrpanelerna ändras. (Se Bruks- och underhållsinstruktionen, punkt.3.9.) T.ex. tre styrpaneler Anslut den första styrpanelen till aggregatet och ändra dess adress till 3. Anslut den andra styrpanelen och ändra dess adress till. Anslut den tredje styrpanelen och kontrollera att dess adress är. Om styrpanelerna har samma adress hamnar de i läget bussfel. Om detta händer, lösgör en styrpanel och ändra den andra styrpanelens adress. Detta kan inträffa i samband med senare installation av extra styrpaneler. Ytmontering av styrpanel Styrpanelen monteras på väggen eller på en enkel apparatlåda. Kablage A B M Kabel: NOMAK x x 0,5 mm + 0,5 mm OBS! Felaktig koppling av (+) ledningen förstör styrpanelen! Bredd Höjd Djup 90 mm 0 mm 3 mm Styrpanelens elektronikkort I paret II paret } } = orange = + = vit = ca VDC } 3 = orange = A 4 = vit = B 5 = metall = signaljord

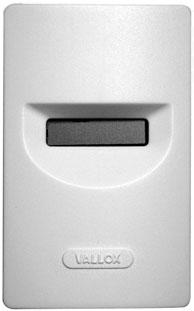

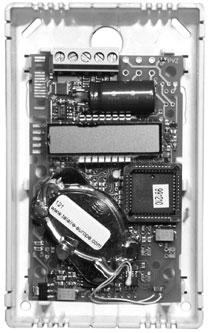

13 Montering av koldioxidgivare samt kablage VALLOX 5 D Kabeldragningen till CO -givaren görs direkt från VALLOX 5D:s anslutningsskåp. Givarna kan även seriekopplas med en annan CO -givare eller en styrpanel (se extern elkoppling sid. 9). Koldioxidgivarna Koldioxidgivarna kopplas en åt gången. När den första koldioxidgivaren har kopplats till systemet kopplas spänningen på och aggregatet ger givaren i fråga en adress. Gör på samma sätt med de övriga givarna. KOPPLINGSALTERNATIV Ytmontage Kablage A B M 4 Kabel: NOMAK x x 0,5 mm + 0,5 mm OBS! Felaktig koppling av (+) ledningen förstör koldioxidgivaren = orange = + = vit = } ca VDC 3 = orange = A 4 = vit = B 5 = metall = signaljord M CO -givarens bottenplatta CO -givarens elektronikkort 3

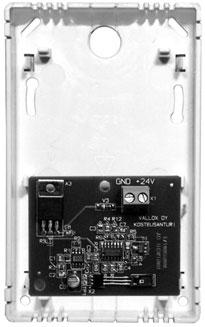

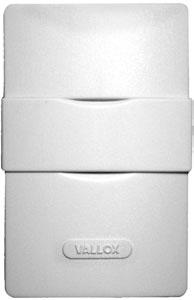

14 MONTERING AV STYRPANELER OCH GIVARE Montering av fuktighetsgivare samt kablage Kabeldragningen till givaren görs direkt från VALLOX 5D:s anslutningsskåp Fuktighetsgivarna Koppla eventuella fuktighetsgivare till uttagsplinten i anslutningsskåpet så att den första fuktighetsgivaren kopplas i %RH i uttagsplinten i stället för motståndet 6K8 (avlägsna motståndet i det här fallet) och den andra fuktighetsgivare i %RH. Se elschemat. Ytmontage Kablage 4 Givarens bottenplatta %RH-givarens elektronikkort S + Kabel: x 0,5 mm 4

15 INTERNT KOPPLINGSSCHEMA VALLOX 5 D internt kopplingsschema FELSIGNAL EFF. BRYTARE FJÄRRKONTROLL S FJÄRRKONTROLL GND FEL FEL FIREPLACE FJÄRR FJÄRR STYRNING AV FLÄKTARNA MED SPÄNNINGS-/STRÖMSIGNAL ANVÄNDNING AV JUMPER VID STYRNING MED SPÄNNINGSSIGNAL (FABRIKSINSTÄLLNING) TE 4 (FRÅNLUFT) TE 3 (UTELUFT) TE (TILLUFT) TE (AVLUFT) VÄRMEÅTERVINNINGSELEMENT MODERKORT ANVÄNDNING AV JUMPER VID STYRNING MED STRÖMSIGNAL TF PF TR C H H FG TE R3 R4 S = Tilluftsfläkt x 30 W = Frånluftsfläkt x 30 W = Transformator 30 V 4 A/4 V 5 VA = Kondensator 6 mf = Avstörare moderkort = Avstörare moderkort = Spjällmotor 4 V = Temperaturgivare = Hjälpmotstånd 4,7 kilo-ohm = Hjälpmotstånd 6,8 kilo-ohm = Servicebrytare (dörrbrytare) LP LP SV TZ TZ PDS PDS F F F3 = Elvärmeenhet 500 W (förvärme, tillvalsutrustning) = Elvärmeenhet 500 W (eftervärme, tillvalsutrustning) = Vattenvärmeenhetens ställdon (eftervärme, tillvalsutrustning) = Överhettningsskydd +60 C = Överhettningsskydd +95 C (skall kvitteras) = Tilluftskanalens differenstryckbrytarenhet (tillvalsutrustning) = Frånluftskanalens differenstryckbrytarenhet (tillvalsutrustning) = Säkring A för tilluftsfläkt = Säkring A för frånluftsfläkt = Säkring 800 ma för moderkort 5

16 - - EXTERNA ELKOPPLINGAR VALLOX 5 D FJÄRRKONTROLL (Extra styrningsalternativ) EFF. BRYTARE FJÄRRKONTROLL S VALLOX 5 D GRUPPCENTRAL Strömsignal 0 0 ma Flyttning av jumper på moderkortet, se internt kopplingsschema. FEL SIGNAL FJÄRRKONTROLL GND 30 V/400 V PE N 6 A 6 A STYRNING AV FLÄKTARNA Spänningssignal 0 0 VDC (Fabriksinställning) ( A, 4 VDC) PDS S 0 PDS + 9 FEL 8 FEL 7 EFF. BRYTARE 6 FJÄRR S 5 FJÄRR GND 4 % RH-/+ 3 % RH-/S % RH-/+ % RH-/S 0 M 9 B 8 A L 4 L 3 N S GND Felmeddelande (A, 4 VDC) 4 X 0.5 x0,5 R= 6K8 3x,5S (4x,5S) EFFEKTIVERINGSBRYTARE/ BRASKAMINSBRYTARE (Extra styrningsalternativ) MOTSTÅNDET AVLÄGSNAS NÄR DEN FÖRSTA FUKTIGHETSGIVAREN KOPPLAS TILL AGGREGATET. OBS! När aggregatet VALLOX 5 D förses med en FÖRVÄRMEENHET och en ELEFTERVÄRMEENHET behövs en egen matning 6 A för FÖRVÄRMEN. NOMAK xx0,5+0,5 CO -GIVARE Koldioxidgivare max. 5 st. STYRPANEL Max. 3 st OBS! När aggregatet VALLOX 5 D förses med en FÖRVÄRMEENHET och en VATTENBUREN EFTERVÄRMEENHET byglas uttagsplintens L och L. För FÖRVÄRMEENHETEN BEHÖVS DÅ INGEN egen matning. Tillvalsutrustning OBS! En felaktig koppling av +ledningen FÖRSTÖR GIVAREN! OBS! En felaktig koppling av +ledningen FÖRSTÖR STYRPANELEN! LON-omvandlare FUKTIGHETSGIVARE Tillvalsutrustning FUKTIGHETSGIVARE Tillvalsutrustning Vallox Oy FIN-300 Loimaa Tfn Fax Internet: x0,5 A B + + A B M + - A B M NOMAK xx0,5+0,5 x0,5 Kopplas i stället för motståndet R (kontakterna %RH-/+ och %RH-/S) NOMAK xx0,5+0,5 METALL = M VIT = B + S + S LonWorks-FT0 ORANGE = A VIT = ORANGE = + VALLOX 5 D externa elkopplingar.09.4 S/ /PDF/Mainos Tunttunen Oy VALLOX Vi förbehåller oss rätten till ändringar utan föregående meddelande.
