1 Designmanual bussfordon 2019 Områdesbussar, version 1.0

2 Riktlinjer dekalsättning 2 Innehåll Allmän information 3 1. Dekalpalett - exteriöra 4 1. Dekalpalett - interiöra Exteriör front Exteriör baksida Exteriör sidor, Västtrafiks logotyp Dekorfolie, exteriört höger- och vänstersida Ingångsinformation, framdörr Ingångsinformation, bakdörrar Fordonsnummer, sidor Teknikdekaler Främre informationsplats Rullstolsplats Barnvagnsplats Prioriterade sittplatser Resenär med ledarhund Fordonsnummer Taxeinformationsdekaler Ladduttag Signal för dörröppning 22

3 Riktlinjer dekalsättning 3 Allmän information Denna manual gäller för fordon tillhörande avtal från 2019 och framåt. Västtrafik strävar efter att gentemot allmänheten och våra resenärer ha en så enhetlig profil som möjligt för vårt varumärke. Ett led i detta är att ha en tydligt profilerad fordonspark där resenärerna lätt känner igen sig och enkelt förstår våra dekaler med informationsbudskap. Västtrafiks fordon skall uttrycka öppenhet, tillgänglighet och säkerhet. De skall utstråla hög status, attraktivitet och trygghet. Med anledning av ovanstående gäller särskilda riktlinjer för hur fordonen skall vara lackerade, stripade och vilka dekaler som skall finnas såväl exteriört som interiört för att leva upp till Västrafiks profilprogram. Dekaler som inte finns i designmanualen får ej klistras exteriört eller interiört på fordonen. Undantag för detta är interna informationsdekaler vid förarplatsen samt teknik- och säkerhetsdekaler från fordonstillverkaren. Eventuella önskemål om att lägga till extradekaler skall godkännas av Västtrafik. Det åligger Trafikföretaget att kontrollera att fordonen följer de riktlinjer som är beslutade. Designmanualer återfinns på av Västtrafik angiven webbsida. Vid eventuella frågetecken kontakta Västtrafik! Denna designmanual är anpassad för att kunna fungera på olika bussmodeller. Skulle det vara så att tveksamhet råder kring placering av någon dekal skall Trafikföretaget kontakta Västtrafik innan dekalerna klistras i eller på fordonet. Helene Frahm Västtrafik helene.frahm@vasttrafik.se ,

4 Riktlinjer dekalsättning 4 1. Dekalpalett - exteriöra Bussbolag 1. VT-logotyp, 500mm 2. VT-logotyp, 350mm 3. Bussbolagets logotyp RME Diesel AdBlue 4. Drivmedel 5. Fordonsnummer exteriör 6. Dörrmarkering folie 7. Varning backspegel 8. Kameraövervakning 11A. EU Rullstol höger 12. EU Barnvagnsplats 13. EU Prioriterad sittplats 14. Områdesbuss dekor höger sida 15. Områdesbuss dekor vänster sida

5 Tack för att du reser tillsammans Resa inom en zon. När du går ombord: 1. Håll kortet mot kortläsaren. Byte? Upprepa på nästa fordon. Resa genom flera zoner. När du går ombord: 1. Tryck på Håll kortet mot kortläsaren. När du går av: 3. Håll kortet mot kortläsaren igen. Byte? Upprepa på nästa fordon. Kombinera kontoladdning och periodbiljett (gäller även seniorkort). När du går ombord: 1. Tryck på T. 2. Håll kortet mot kortläsaren. När du går av: 3. Håll kortet mot kortläsaren igen. Byte? Upprepa på nästa fordon. Tätort Kommun 2 zoner Vuxen 28 kr 40 kr 69 kr 97 kr 126 kr 154 kr 183 kr 194 kr Ungdom 21 kr 30 kr 52 kr 73 kr 95 kr 116 kr 137 kr 146 kr Resa inom en zon. När du går ombord: 1. Tryck på V en gång för varje vuxen. 2. Tryck på S en gång för varje ungdom (7-19 år). 3. Tryck på K för klar. 4. Håll kortet mot kortläsaren. Byte? Upprepa steg 4 på nästa fordon. Resa genom flera zoner. När du går ombord: 1. Tryck på Tryck på V en gång för varje vuxen. 3. Tryck på S en gång för varje ungdom (7-19 år). 4. Tryck på K för klar. 5. Håll kortet mot kortläsaren. När du går av: 6. Håll kortet mot kortläsaren igen. Byte? Upprepa steg 1, 5 och 6 på nästa fordon. När du reser med kontoladdning betalar du för antal kilometer eller antal zoner. Det billigaste alternativet dras automatiskt. För mer prisinformation, se Västtrafiks Reseplanerare på vasttrafik.se eller i appen. Du kan även kontakta Västtrafiks kundservice på telefon Thanks for travelling together Travel within one zone. Travel within one zone. When you board: When you board: 1. Touch your card against 1. Press the V button once for the card reader. each adult. Changing lines? 2. Press the S button once for each Repeat on the next vehicle. youth (7 to 19 years). Travel through several zones. 3. Press the K button. When you board: 4. Touch your card against the 1. Press the + button. card reader. 2. Touch your card against Changing lines? the card reader. Repeat step 4 on the next vehicle. When you get off: 3. Touch your card against the card Travel through several zones. reader again. When you board: Changing lines? 1. Press the button. Repeat on the next vehicle. 2. Press the V button once for each adult. 3. Press the S button once for each youth (7 to 19 years). to senior citizen cards). 4. Press the K button. When you board: 5. Touch your card against the 1. Press the T button. card reader again. 2. Touch your card against the card reader. When you get off: When you get off: 6. Touch your card against the 3. Touch your card against the card reader again. card reader again. Changing lines? Repeat on the next vehicle. Changing lines? Repeat step 1, 5 and 6 on the next vehicle. When travelling with the pay-as-you-go card, you pay for the kilometres travelled or for the number of zones you travel through. The cheapest option is charged automatically. For more information about prices, see the Västtrafik Travel Planner on vasttrafik.se or in the app. You can also contact the Västtrafik Customer Service at Ladda ner appen. 2. Välj önskad biljett. 3. Betala med Swish eller kontokort. 4. Klart! Tack för att du reser tillsammans. Om du reser ofta får du återbäring direkt i appen! Urban Municipal 2 zones Adult SEK 28 SEK 40 SEK 69 SEK 97 SEK 126 SEK 154 SEK 183 SEK 194 Youth SEK 21 SEK 30 SEK 52 SEK 73 SEK 95 SEK 116 SEK 137 SEK Download the app. 2. Select the desired ticket. 3. Pay with Swish or bank card. 4. Done! Thanks for travelling together. If you travel frequently, you will receive a refund directly in the app! Riktlinjer dekalsättning 5 1. Dekalpalett - interiöra 9. Resenär med ledarhund 10. Resenär med barnvagn 11A. EU Rullstol höger 11B. EU Rullstol vänster 12. EU Barnvagnsplats 13. EU Prioriterad sittplats Detta utrymme är reserverat för rullstolar Detta utrymme är reserverat för rullstolar Placera rullstolen i färdriktningen. Be föraren om hjälp med att fästa säkerhetsremmar! Rullstolen måste placeras med ryggstödet mot färdriktningen och vila mot stödet eller sätesryggen med påslagna bromsar. 8. Kameraövervakning 14A Tilläggsinfo rullstol i färdriktning 14B Tilläggsinfo rullstol mot färdriktning Enkelbiljett. Kontoladdning. Västtrafik To Go. Utrymme för max 1 barnvagn Utrymme för max 2 barnvagnar En person Single ticket. Pay-as-you-go card. One person Flera personer 16. Enkelbiljett Several persons Västtrafik To Go Enkelbiljett Generell. Gäller från Mittgång eller dörrar får ej blockeras. Obs! Barnvagnen skall alltid spännas fast med säkerhetsremmarna och får ej lämnas utan tillsyn. 15A Tilläggsinfo 1 barnvagnsplats Utrymme för max 3 barnvagnar Mittgång eller dörrar får ej blockeras. Obs! Barnvagnen skall alltid spännas fast med säkerhetsremmarna och får ej lämnas utan tillsyn. 15B Tilläggsinfo 2 barnvagnsplatser Utrymme för max 4 barnvagnar Combine a pay-as-you-go card and a period ticket (also applies E-119 Enkelbiljett Generell Engelsk. Gäller från Mittgång eller dörrar får ej blockeras. Obs! Barnvagnen skall alltid spännas fast med säkerhetsremmarna och får ej lämnas utan tillsyn. Mittgång eller dörrar får ej blockeras. Obs! Barnvagnen skall alltid spännas fast med säkerhetsremmarna och får ej lämnas utan tillsyn. 17 Enkelbiljett, ENG 15C Tilläggsinfo 3 barnvagnsplatser 15D Tilläggsinfo 4 barnvagnsplatser Fordonsnummer Tilläggsavgift 19. Fordons-nummer interiör 20. Säkerhetsbälte 21. Samlad information Säkerhetsremmar till rullstol 22. Säkerhetsremmar rullstol 23. Ladduttag 24. Wi-Fi 25. Dörröppningsinformation

6 Riktlinjer dekalsättning Exteriör front 7 Centreras i höjdled 11A Varning backspegel 100x160mm Gul reflexfolie, Avery 3812_R Höger backspegel. 11A EU Rullstol Höger Ø130mm Folie vit, skyddslaminat Blått tryck PMS 295C Höger sida, överkant, väl synlig framifrån. 13. EU Prioriterad sittplats Ø130mm Folie vit, skyddslaminat Blått tryck PMS 295C 3. Bussbolagets logotyp Max 400x100mm Folie vit 2. VT-logotyp Bredd 350mm Folie vit 5. Fordonsnummer exteriör Höjd 80mm Folie vit Univers Condensed Höger sida, överkant, väl synlig framifrån. Höger sida, överkant, centrerad i höjdled med dekal 2. Vänster sida, överkant, centrerad i höjdled med dekal 3. Vänster sida, nederkant.

7 Riktlinjer dekalsättning Exteriör baksida Centreras i höjdled Dekalerna ska placeras så långt ner som möjligt till förmån för reklam. 5. Fordonsnummer exteriör Höjd 80mm Folie vit Univers Condensed Vänster sida, upptill. 2. VT-logotyp Bredd 350mm Folie vit 3. Bussbolagets logotyp Max 400x100mm Folie vit Höger sida, nederkant, centrerad i höjdled med dekal 3. Vänster sida, nederkant, centrerad i höjdled med dekal 2.

8 Riktlinjer dekalsättning Exteriör sidor, Västtrafiks logotyp Höger sida Vänster sida Västtrafiks logotyp, högersida Bredd 500mm. 150mm under fönsterkant. Fritt 350 mm bakåt (från lucka, dörr etc) Folie: Vit 1. Västtrafiks logotyp, vänstersida Bredd 500mm. 150mm under fönsterkant. Fritt 350 mm bakåt (från lucka, dörr etc) Folie: Vit

9 Riktlinjer dekalsättning Dekorfolie, exteriört höger- och vänstersida 14. Höger sida, hel dekal. Placeringspunkt, se info sid 10: 15. Vänster sida, hel dekal. Placeringspunkt, se info sid 10: 14. Dekorfolie, högersida 2400x1200 mm. Utifrån placeringspunkt, se sid 10 Folie: Hexis S5297B el. motsv. 15. Dekorfolie, vänstersida 3800x1200 mm. Folie: Hexis S5297B el. motsv. Utifrån placeringspunkt, se sid 10

10 Riktlinjer dekalsättning Dekorfolie, exteriört höger- och vänstersida 14. Dekorfolie höger sida 150mm 1. Placera! Kapa vid behov! 14 Eventuell överflödig folie kapas i nedre kant och baktill mot dörr Dekorfolie vänster sida 150mm 1. Placera! Kapa vid behov! Eventuell överflödig folie kapas i nedre kant..

11 Riktlinjer dekalsättning Ingångsinformation, framdörr 150 mm 500 mm Fordonsnummer exteriör Höjd 80mm Folie vit Univers Condensed 8. Kameraövervakning 80x135mm Svart tryck. 13. EU Prioriterad sittplats Ø130mm Blått tryck PMS 295C Placeras 500mm från underkant. Om utrymme saknas kan utrymme över hjulhus användas. Endast på fordon med kameraövervakning! Vid dörr 1 på vänster sida dörren. 1800mm över marken. Vänster sida dörren, Centrerad under [8]. Ca 1000mm över marken - linjerade i höjd med [11A] och [12] se sid 12.

12 Riktlinjer dekalsättning Ingångsinformation, bakdörrar A 12 11A Dörrmarkering, folie Bredd 40mm Avery 866 Light Orange 8. Kameraövervakning 80x135mm Svart tryck. 11A EU Rullstol Höger Ø130mm Blått tryck PMS 295C 12. EU Barnvagnsplats Ø130mm Blått tryck PMS 295C Endast för tillgänglighetsanpassad dörröppning När ingången har dubbla dörrar folieras dörrarna enligt bild. Folien monteras runt dörrens glas, över och på insidorna. Folien börjar uppe vid glasets ytterkant och slutar vid glasets nederkant. På enkeldörr monteras folien runt dörrens glas, över och på sidorna. Folien slutar vid glasets nederkant. Endast på fordon med kameraövervakning! Dubbla dörrar, en dekal på var sida ingången. Vid enkeldörr på vänster sida dörren. 1800mm över marken. I direkt anslutning till yttre påkallaknapp. Avstånd mellan knapp och dekaler 20mm. I direkt anslutning till yttre påkallaknapp. Avstånd mellan knapp och dekaler 20mm.

13 Riktlinjer dekalsättning Fordonsnummer, sidor Höger sida, vänster om framdörr (dörr 1) 500 mm 5 Vänster sida, framtill under förarens fönster 5. Fordonsnummer exteriör, höger sida 5. Fordonsnummer exteriör, vänster sida 2.9 Teknikdekaler 5 Höjd 80mm Folie vit Univers Condensed Höjd 80mm Folie vit Univers Condensed Placeras 500mm över bussens nederkant. Om utrymme saknas, alternativ placering över hjulhuset. Placeras 500mm över bussens nederkant, centrerat under förarens främre fönster 4 4. Drivmedel Höjd 20mm Folie vit Univers Condensed Om teknikdekaler är aktuellt, gäller följande: Teknikdekaler placeras centrerat på tanklock eller lucka, eller centrerat ovanför en ventil.

14 Riktlinjer dekalsättning Främre informationsplats Fordonsnummer Tilläggsavgift 80x80mm Dekalen placeras över vindrutan. Tryckfärger: PMS 299C och PMS Process Black 19. Fordonsnummer interiör Ø80mm Tryckfärger: PMS Warm Grey 1C PMS Process Black Dekalen placeras över vindrutan. 8. Kameraövervakning 80x135mm Tryckfärg: PMS Process Black C 21. Samlad information 160x120mm Tryckfärger: PMS 299C, PMS Red 032 C och PMS Process Black 20. Säkerhetsbälte 80x80mm Tryckfärg: PMS 299C 24. Wi-Fi 80x80mm Tryckfärg: PMS 299C, PMS Process Black Endast på fordon med kameraövervakning! Dekalen placeras över vindrutan. Om yta för detta saknas, placeras dekalen på bästa lämpliga plats. Dekalen placeras över vindrutan. Om yta för detta saknas, placeras dekalen på bästa lämpliga plats. Endast på fordon med säkerhetsbälten! Dekalen placeras över vindrutan. Om yta för detta saknas, placeras dekalen på bästa lämpliga plats. Endast på fordon med WiFi! Dekalen placeras över vindrutan. Om yta för detta saknas, placeras dekalen på bästa lämpliga plats.

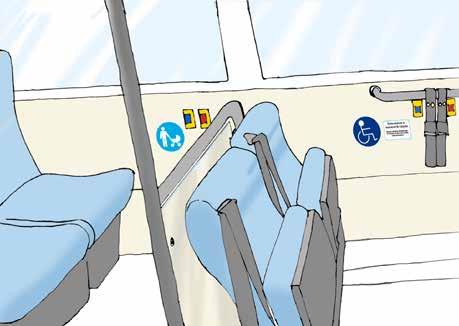

15 Riktlinjer dekalsättning Rullstolsplats Rullstolssymbolen ska peka i den riktning rullstolen ska färdas. Tillhörande tilläggsdekal ska överensstämma med den fastsättningsmetod som gäller för rullstolsplatsen A 14A 14B 11B 22 Rullstol i färdriktningen Rullstol med rygg mot färdriktningen 10. Resenär med barnvagn Ø130mm Blått tryck PMS 295C 11A. EU Rullstol höger Ø130mm Blått tryck PMS 295C 14A. Tilläggsinfo, rullstol i färdriktning 120x80mm Tryckfärger PMS 299C och PMS Process Black 11B. EU Rullstol vänster Ø130mm Blått tryck PMS 295C 14B. Tilläggsinfo, rullstol mot färdriktning 22. Säkerhetsremmar rullstol 120x80mm Tryckfärger PMS 299C och PMS Process Black Ø80mm Tryckfärger: PMS Warm Grey 1C PMS Process Black Dekalen placeras under fönster, väl synlig även när platsen används. Dekalen placeras under fönster, centrerad i höjd med [14A] till vänster om denna. Avstånd mellan dekalerna 10 mm. Dekalen centreras i höjd med rullstolsdekal till höger om denna. I de fall Tilläggsinfo inte ryms till höger om rullstolsdekalen placeras denna centrerat under. Avstånd mellan dekalerna 10 mm. Dekalen placeras under fönster, centrerad i höjd med [14B] till höger om denna. Avstånd mellan dekalerna 10 mm. Dekalen centreras i höjd med rullstolsdekal till vänster om denna. I de fall Tilläggsinfo inte ryms till vänster om rullstolsdekalen placeras denna centrerat under. Avstånd mellan dekalerna 10 mm. Dekalen placeras på förvaringslådan som innehåller remmarna, väl synlig för förare och trafikanter.

16 Riktlinjer dekalsättning Barnvagnsplats Utrymme för max 1 barnvagn Mittgång eller dörrar får ej blockeras. Obs! Barnvagnen skall alltid spännas fast med säkerhetsremmarna och får ej lämnas utan tillsyn. 12. EU Barnvagn Ø130mm Blått tryck PMS 295C 15. Tilläggsinfo, barnvagnsplats 15A. 1 barnvagnsplats 15B. 2 barnvagnsplatser 15C. 3 barnvagnsplatser 15D. 4 barnvagnsplatser 120x80mm Blått tryck PMS 299C Svart tryck PMS Process Black Dekalen placeras på vägg under fönster, i höjd med befintlig påkallaknapp. Avstånd mellan dekalerna 10 mm. Dekalen centreras i höjd med barnvagnsdekalen. Avstånd mellan dekalerna 10 mm. I de fall texttilläggsdekalen inte ryms bredvid barnvagnsdekalen placeras denna centrerat under.

17 Riktlinjer dekalsättning Prioriterade sittplatser En dekal per enkelsäte eller dubbelsäte EU Prioriterad sittplats Ø130mm Blått tryck PMS 295C Dekalerna placeras på vägg under fönster, i höjd med befintlig påkallaknapp. Placeras väl synligt även när platserna används.

18 Riktlinjer dekalsättning Resenär med ledarhund Plats närmast bakom förarplatsen. Sätet mot fönstret fällbart. Ger plats på golvet åt ledarhunden Resenär med ledarhund Ø130mm Blått tryck PMS 295C Dekalen placeras på vägg under fönster. Placeras väl synligt även när det fällbara sätet används.

19 Riktlinjer dekalsättning Fordonsnummer Fordonsnummer interiör Ø80mm Tryckfärger: PMS Warm Grey 1C PMS Process Black Placeras över varje dörr, synlig för en avstigande passagerare. Om dekalen konkurrerar med andra dekaler eller komponenter om utrymmet över dörr, placeras den i första hand nertill och mot mitten.

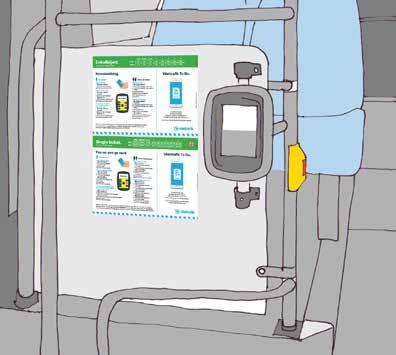

20 En person Resa inom en zon. När du går ombord: 1. Håll kortet mot kortläsaren. Byte? Upprepa på nästa fordon. Resa genom flera zoner. När du går ombord: 1. Tryck på Håll kortet mot kortläsaren. När du går av: 3. Håll kortet mot kortläsaren igen. Byte? Upprepa på nästa fordon. Kombinera kontoladdning och periodbiljett (gäller även seniorkort). När du går ombord: 1. Tryck på T. 2. Håll kortet mot kortläsaren. När du går av: 3. Håll kortet mot kortläsaren igen. Byte? Upprepa på nästa fordon. Thanks for travelling together One person Travel within one zone. When you board: 1. Touch your card against the card reader. Changing lines? Repeat on the next vehicle. Travel through several zones. When you board: 1. Press the + button. 2. Touch your card against the card reader. When you get off: 3. Touch your card against the card reader again. Changing lines? Repeat on the next vehicle. Combine a pay-as-you-go card and a period ticket (also applies to senior citizen cards). When you board: 1. Press the T button. 2. Touch your card against the card reader. When you get off: 3. Touch your card against the card reader again. Changing lines? Repeat on the next vehicle. Flera personer Resa inom en zon. När du går ombord: 1. Tryck på V en gång för varje vuxen. 2. Tryck på S en gång för varje ungdom (7-19 år). 3. Tryck på K för klar. 4. Håll kortet mot kortläsaren. Byte? Upprepa steg 4 på nästa fordon. Resa genom flera zoner. När du går ombord: 1. Tryck på Tryck på V en gång för varje vuxen. 3. Tryck på S en gång för varje ungdom (7-19 år). 4. Tryck på K för klar. 5. Håll kortet mot kortläsaren. När du går av: 6. Håll kortet mot kortläsaren igen. Byte? Upprepa steg 1, 5 och 6 på nästa fordon. När du reser med kontoladdning betalar du för antal kilometer eller antal zoner. Det billigaste alternativet dras automatiskt. För mer prisinformation, se Västtrafiks Reseplanerare på vasttrafik.se eller i appen. Du kan även kontakta Västtrafiks kundservice på telefon Urban Municipal 2 zones Adult SEK 28 SEK 40 SEK 69 SEK 97 SEK 126 SEK 154 SEK 183 SEK 194 Youth SEK 21 SEK 30 SEK 52 SEK 73 SEK 95 SEK 116 SEK 137 SEK 146 Several persons Travel within one zone. When you board: 1. Press the V button once for each adult. 2. Press the S button once for each youth (7 to 19 years). 3. Press the K button. 4. Touch your card against the card reader. Changing lines? Repeat step 4 on the next vehicle. Travel through several zones. When you board: 1. Press the button. 2. Press the V button once for each adult. 3. Press the S button once for each youth (7 to 19 years). 4. Press the K button. 5. Touch your card against the card reader again. When you get off: 6. Touch your card against the card reader again. Changing lines? Repeat step 1, 5 and 6 on the next vehicle. When travelling with the pay-as-you-go card, you pay for the kilometres travelled or for the number of zones you travel through. The cheapest option is charged automatically. For more information about prices, see the Västtrafik Travel Planner on vasttrafik.se or in the app. You can also contact the Västtrafik Customer Service at Tätort Kommun 2 zoner Vuxen 28 kr 40 kr 69 kr 97 kr 126 kr 154 kr 183 kr 194 kr Ungdom 21 kr 30 kr 52 kr 73 kr 95 kr 116 kr 137 kr 146 kr 1. Ladda ner appen. 2. Välj önskad biljett. 3. Betala med Swish eller kontokort. 4. Klart! Tack för att du reser tillsammans. Om du reser ofta får du återbäring direkt i appen! 1. Download the app. 2. Select the desired ticket. 3. Pay with Swish or bank card. 4. Done! Thanks for travelling together. If you travel frequently, you will receive a refund directly in the app! Enkelbiljett Generell. Gäller från E-119 Enkelbiljett Generell Engelsk. Gäller från Riktlinjer dekalsättning Taxeinformationsdekaler 16 Enkelbiljett. Tack för att du reser tillsammans Kontoladdning. Västtrafik To Go. 17 Single ticket. Pay-as-you-go card. Västtrafik To Go Enkelbiljett Liggande A4 Placeras nära validator överallt i fordonet. Det ska finnas en dekal vid varje enskild validator i fordonet. 17. Enkelbiljett ENG Liggande A4 Placeras rakt under dekal [16]

21 Riktlinjer dekalsättning Ladduttag På fordon som har ladduttag ska det finnas en dekal vid samtliga ladduttag i bussen Exempel väggplacering Exempel takplacering 23. Ladduttag Ø35mm. Tryckfärger: PMS 299C och PMS 299C 10% Placeras nära USB-kontakt för laddning av mobiler och surfplattor. Vid placering över sittplats ska texten läsas rättvänd av sittande trafikant.

22 Riktlinjer dekalsättning Signal för dörröppning 25 Grön lampa med dekal 25. Dörröppningsinformation 80x40 mm. PMS 299C och PMS Process Black C, skyddslaminat Placeras 20mm till höger om grön ljussignal, linjerad med denna.
