1 Titelsida Västtrafik fordon Färger och dekalplacering på tåg Y1 Instruktioner

2 Innehåll Titelsida 1 1. Innehåll 2 2. Arbetsgång för målning och av fordon 3 3. Färgkoder för exteriör målning 4 4. Anvisningar för målning av fordon 5 5. Implementering av nya dekaler 6 6. Exteriöra dekaler profilering och vagn-id 8 7. Exteriöra dekaler trafikantinfo, översikt Exteriöra dekaler, trafikantinfo, dekaler h350mm Exteriöra dekaler trafikantinfo, hyttände A Exteriöra dekaler trafikantinfo, hyttände B Exteriöra dekaler - tekniska dekaler Interiöra dekaler trafikantinfo, översikt Interiöra dekaler trafikantinfo, allmänt vid dörrar Interiöra dekaler trafikantinfo, hyttände A Interiöra dekaler trafikantinfo, hyttände B Dekaler, stycklista per fordon Layout för placering av tillbehör Dekaler för prisinformation Hjärtstartare 28 2

3 Arbetsgång för målning och av fordon För att genomföra en gemensam profil för Västtrafik, är det nödvändigt att följa dessa riktlinjer både exteriört och interiört. Vid upphandling lämnas material ut med uppgifter om målning och av fordon. Vid revidering av fordon, hämta aktuella uppgifter på Västtrafiks webbplats. Kontakta alltid Västtrafik för att säkerställa korrekt utförande. Kontaktpersoner i dessa frågor är resp fordonsförvaltare: Tel vx: Uppdaterade dokumentversioner av Designmanualer hämtas på: Välj Designmanualer/Tåg och ladda ner det pdf-dokument du söker. Använd aldrig inaktuella uppgifter! OBS! För tekniska dekaler som inte finns med i dekaldokumentet hänvisas till respektive fordonsdokumentation. Dessa ska anmälas och åtgärdas av respektive underhållsleverantör. 3

4 Färgkoder för exteriör målning 4 Färger Färgkod Takkant NCS S 0580-Y10R Autocoat BT480 A-Dörr, dekor Avery 806 PF Dörrar, bottenfärg NCS S 2000-N Vagnssida NCS S 7005-R80B Vagnssida Autobase Plus CM354 B2 Färgnamn Gul Sunflower Yellow Vit Mörkgrå Silver Metallic Färger Färgkod Plog, 2 st. Lyftpunkter, 8 st NCS S 1080-R Handikappdörr NCS S 0585-Y50R Utvändiga handtag Autobase Plus CM354 B2 Färgnamn Röd Avery 866 PF Light Orange Silver Metallic Exempel på leverantör: Akzo Nobel Car Refinishes AB, tel

5 Anvisningar för målning av fordon Dörr med hkp-ramp Centreras under resp fönster 250 Centreras på dörren 60 Centreras 80 Centreras 5

6 Implementering av nya dekaler För att underlätta arbetet och säkerställa en gemensam profil för Västtrafik, är det nödvändigt att följa riktlinjerna i denna instruktion både exteriört och interiört. Dekaler för tågtrafikanter ska vara lika för alla tåg som körs av Västtrafik och Västtågen Storlek, placering och antal specificeras i detta dokument, fordonets dekalbilaga, som laddas ner från Västtrafiks hemsida. Se sid 3. Observera att de blå remsor med informationssymboler, som sitter interiört över varje ingång är unika för varje ingång och är märkt med ett unikt ID. Den befintliga dekalen Tilläggsavgift samt betalinformationstavlor ska uppdateras vid behov. Alla lösa dekaler som inte sitter vid anpassad plats tas bort. (Anpassade platser : prioplatser, cykel, rullstol, barnvagn, även brandsläckare). T.ex. ska dekaler på Reginas glasväggar tas bort. Alla linjekartor över passagerardörrar tas bort. Alla utvändiga dekaler på passagerardörrar tas bort, ersätts med den nya serien. Sätt uppradade dekaler med 5 mm mellanrum. Alla gamla brandsläckardekaler tas bort och ersätts med nya från den nya dekalserien. Placering på samma höjd, 185 cm över golv i alla tåg om ej annat anges. Hjärtstartardekaler ska finnas på ingångsremsorna på alla tåg. Ta bort alla dekaler på fönster: Kasta inte ut flaskor.. osv. Behåll NFC-taggar (Avista-taggar)! Dessa NFC-taggar kan finnas uppklistrade ini och utanpå fordon. Storleken på NFC-taggar är upp till Ø 3 cm. Antingen en tunn dekal eller, för utomhusbruk, på metallplatta med plasthölje. NFC-taggar används för in- och utcheckning av städföretagens personal. Om dessa taggar kommer i konflikt med annan, kontakta fordonsförvaltare på Västtrafik! /forts. 6

7 Tryckfärger/folie som används på exteriöra dekaler: Dekal: Färgkod Färgnamn Västtrafiksymbol Folie 3M eller liknande Västtrafikblå Fordonsnummer Svart folie Svart Västtågen Folie 3M eller Avery 881PF (grå) Västtågengrå Anvisade platser PMS 295C; Folie 3M Mörkblå Förbudsdekal PMS Red 032 C Röd Förbudsdekal PMS Process BlackC Svart Vit klotterskyddad folie till lösa dekaler 85x85mm Tryckfärger/folie som används på interiöra dekaler: Dekal: Färgkod Färgnamn Remsa, bakgrund PMS 299C, (295C, 347C) Västtrafikblå Anvisade platser PMS 295C; Folie 3M Mörkblå Utgångsdekal PMS 347C Grön Hjärtstartare PMS 347C Grön Brandsläckare PMS Red 032C Röd Vit klotterskyddad folie till lösa dekaler 60x60mm och till ingångsremsor För att genomföra en gemensam profil för Västtrafik, är det nödvändigt att följa dessa riktlinjer både exteriört och interiört. Vid upphandling lämnas material ut med uppgifter om målning och av fordon. Vid revidering av fordon, hämta aktuella uppgifter på Västtrafiks webbplats. Kontakta alltid Västtrafik för att säkerställa korrekt utförande. Kontaktpersoner i dessa frågor är resp fordonsförvaltare: Tel vx: Uppdaterade dokumentversioner av Designmanualer hämtas på: Välj Designmanualer/Tåg och ladda ner det pdf-dokument du söker. Använd aldrig inaktuella uppgifter! 7

8 Exteriöra dekaler profilering och vagn-id 330 mm 200 mm 200 mm Västtågenlogotyp, 2 st, höjd 580mm. Placeras 330 mm under fönsterlist, 200 mm från bränslepåfyllningslucka enligt bild Västtågenlogotyp 4 st, bredd 375 mm. Placering, se nästa sida! Befintlig Västtrafiksymbol, 2 st, höjd 360 mm. A-B B-A Använd befintlig teknisk för ID av vagnsida! Fordonsnummer, 4 st, Univers Regular. Höjd 150 mm. Svart folie. Centrera i höjdled 8

9 Exteriöra dekaler profilering, dörrar Västtågenlogotyp i samarbete, 4 st, bredd 375 mm. 200mm 200mm Centreras under fönstret på alla vänsterdörrar. Placera 200 mm under fönsterlist enligt bild. 9

10 Designmanual Y1 Västtrafik AB Exteriöra dekaler trafikantinfo, översikt Y1-A-2 Vagnsida B-A Y1-B-2 Pälsdjur Toalett Prioplatser Rullstolsplats. Y1-A-1 A Hyttände A Vagnsida A-B Y1-B-1 B Hyttände B Orientering efter teknisk och ingångs-id. Vagnsida Vagnside Ingångs-ID A - B Y1-A-1 Y1-B-1 B - A Y1-A-2 Y1-B-2 Kom ihåg: Montera 85x85mm-dekaler med 5mm mellanrum. Centrera dekalerna under det högra dörrfönstret. Placera dekalerna 200 mm under det högra dörrfönstret enligt bilden till höger: Centrera Öppna -dekal under öppnaknapp 20 mm under knappen. 200 centreras 20 10

11 Exteriöra dekaler, trafikantinfo, dekaler h350mm Dekaler för trafikanter på perrong. Synavstånd >3m. 350x350mm. Folie 3M (Vit blank) Antiklotterlaminat. Grupperade dekaler (här Barnvagn/ Cykel) placeras med 80 mm avstånd. (Cyklar 2 st) 50mm Barnvagnar 2 st 80mm Centreras i grå yta Pälsdjur, 2 st Rullstolsplatser, 2 st 11

12 Exteriöra dekaler trafikantinfo, hyttände A Y1-A-2 Y1-B-2 Pälsdjur Toalett Prioplatser Rullstolsplats. A Y1-A-1 Y1-B-1 B Hund, 85x85mm Ej rökning, 85x85mm ID: Y1-A-1 Öppna U, 90x65mm Hund, 85x85mm Ej rökning, 85x85mm Öppna U, 90x65mm ID: Y1-A-2 12

13 Exteriöra dekaler trafikantinfo, hyttände B Y1-A-2 Y1-B-2 Pälsdjur Toalett Prioplatser Rullstolsplats. A Y1-A-1 Y1-B-1 B Rullstol, 85x85mm Barnvagn, 85x85mm Cykel, 85x85mm ID: Y1-B-1 Ej rökning, 85x85mm Öppna U, 90x65mm Rullstol, 85x85mm Barnvagn, 85x85mm Cykel, 85x85mm ID: Y1-B-2 Ej rökning, 85x85mm Öppna U, 90x65mm 13

14 Exteriöra dekaler - tekniska dekaler Nummer Namn 001 Långbalks, 2 st 002 Hyttändesbokstav, A 2 st, B 2 st 003 Utskjutande luftintag, 4 st. Gäller ej Y1 nr Åk ej på fotsteg, 4 st 005 Brännolja, 2 st 006 Motorolja, 2 st 007 Avstängning B axelväxel back, 1 st. 008 Avstängning B axelväxel fram, 1 st. 009 Avstängning A axelväxel fram, 1 st. 010 Avstängning A axelväxel back, 1 st. 011 Nummerserie. Långbalks, 2 st 012 Hydraulolja 2 st. Nummer Namn 013 Vattenpåfyllning, 2 st Öppna 4 st. Ersättes av trafikantdekal öppna, se sid 10, Avstängning broms A, 1 st. 017 Avstängning broms B, 1 st. OBS! För tekniska dekaler som inte finns med i dekaldokumentet hänvisas till respektive fordonsdokumentation. Dessa ska anmälas och åtgärdas av respektive underhållsleverantör.

15 Exteriöra dekaler - tekniska dekaler Typsnitt: Univers Regular (55 Roman) Åk ej på fotsteget 200x70 mm. Hyttändesbokstav, texthöjd 88 mm Utskjutande luftintag, höger 375x140 mm. Gul ring för toalett, Ø inner 25mm Ø ytter 50mm. Utskjutande luftintag, vänster 375x140 mm. Öppna. 65x25 mm. Ersätts av trafikantdekal Öppna 90x65mm. Se sid Texter. Texthöjd (X) 15 mm.. Långbalks. Texthöjder: VTA 100 mm; Y1 60 mm. 24,4 m 25 mm. Nummerserie, långbalks. Texthöjder: 80 mm. Nummerserie. Placeras tydligt i varje förarhytt. Texthöjd: 25 mm. OBS! För tekniska dekaler som inte finns med i dekaldokumentet hänvisas till respektive fordonsdokumentation. Dessa ska anmälas och åtgärdas av respektive underhållsleverantör. 15

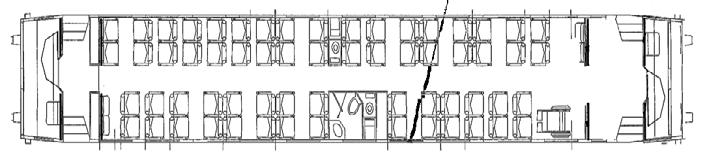

16 Designmanual Y1 Västtrafik AB Interiöra dekaler trafikantinfo, översikt Y1-A-2 Vagnsida B-A Y1-B-2 Pälsdjur Toalett Prioplatser Rullstolsplats. Y1-A-1 A Hyttände A Vagnsida A-B Y1-B-1 B Hyttände B Orientering efter vagnsdelar och ingångsnummer. Vagnsida Vagnside Ingångs-ID A - B Y1-A-1 Y1-B-1 B - A Y1-A-2 Y1-B-2 Kom ihåg: Montera dekaler i anslutning till de platser eller funktioner som ska anvisas. Montera grupper om 60x60mm-dekaler med 5 mm mellanrum. Montera på släta ytor (ej textilpaneler) 185 cm över golv om ej annat anges. Observera att dekalremsorna över passageraringångarna har ett specifikt ID förtryckt nere till vänster. 16

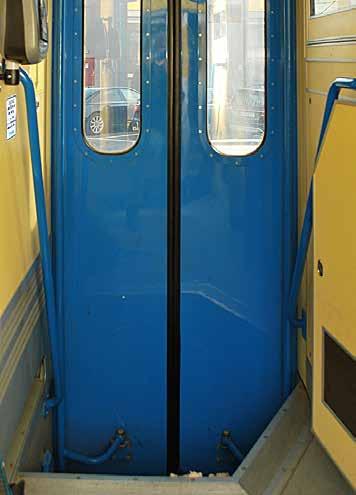

17 Interiöra dekaler trafikantinfo, allmänt vid dörrar Luta Er ej mot dörren 60x60 mm, 4 st Placeras centrerat 30 mm under fönstret på den passagerardörr där insteget är bredare. Öppna, 60x60 mm, 4 st Placeras centrerat 10 mm över öppnaknappen. Tilläggsavgift 80x80 mm, 4 st Använd aktuell version! Placeras i anslutning till varje kortläsare. 17

18 Interiöra dekaler trafikantinfo, hyttände A Y1-A-2 Pälsdjur Toalett Prioplatser A Y1-A-1 Y1-A-2 Dekalremsa, 800x75mm, ID: Y1-A-2, Y1-A-1 Dekalremsa, 800x75mm, ID: Y1-A-1 18

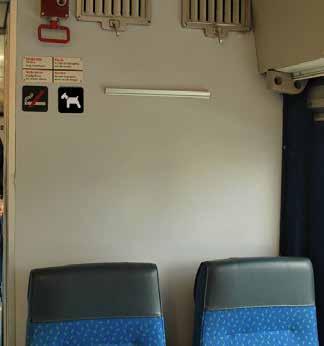

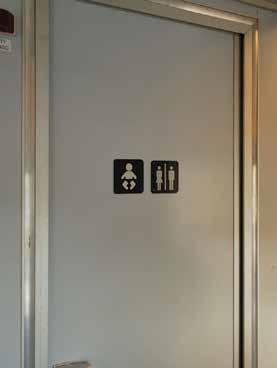

19 Interiöra dekaler trafikantinfo, hyttände A Y1-A-2 Y1-B-2 Pälsdjur Toalett Prioplatser Rullstolsplats. A Y1-A-1 Y1-B-1 B Pälsdjur Befintliga skyltar behålles. Att dekalera med 60x60 mm-dekal har valts bort. Skyltarna är fästa med fyra skruv och skulle medföra ommålning av väggen. Toalett med skötbord Befintliga skyltar behålles. Att dekalera med 60x60 mm-dekal har valts bort. Skyltarna är fästa med fyra skruv och skulle medföra ommålning av dörren. 19

20 Interiöra dekaler trafikantinfo, hyttände A Y1-A-2 Y1-B-2 Pälsdjur Toalett Prioplatser Rullstolsplats. A Y1-A-1 Y1-B-1 B Hjärtstartare, 60x60mm. Centreras över hjärtstartaren och linjeras med nödbromsinfo enligt bild. 20

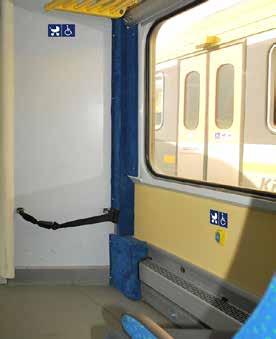

21 Interiöra dekaler trafikantinfo, hyttände B Y1-A-2 Y1-B-2 Pälsdjur Toalett Prioplatser Rullstolsplats. A Y1-A-1 Y1-B-1 B Barnvagn 60x60 mm, 2 st Rullstolsplats 60x60 mm, 2 st Placeras 185 cm över golv samt 30 mm under fönsterlist. Centrera rullstolsdekalen över påkallaknappen! Prioplatser 120x60 mm, 2 st Placeras 30 mm under listen enligt bild 21

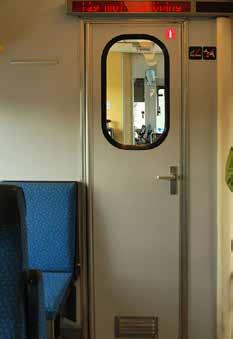

22 Interiöra dekaler trafikantinfo, hyttände B Y1-B-2 Toalett Prioplatser Rullstolsplats. Y1-B-1 B Brandsläckare 60x60 mm, 2 st Placeras i övre högra hörnet på vestibuldörrens salongsida Placeras 185 cm över golv enligt bild. 22

23 Interiöra dekaler trafikantinfo, hyttände B Y1-B-2 Pälsdjur Toalett Prioplatser Rullstolsplats. Y1-B-1 B Y1-B-2 Dekalremsa, 800x75mm, ID: Y1-B-2, Y1-B-1 Dekalremsa, 800x75mm, ID: Y1-B-1 23

24 Interiöra dekaler trafikantinfo, hyttände B Y1-B-2 Pälsdjur Toalett Prioplatser Rullstolsplats. Y1-B-1 B Ramp 300kg, 60x60 mm, 2 st Placeras 185 cm över golv, 100 mm från passagerardörr. 24

25 Dekaler, stycklista per fordon Antal externa dekaler: Dekal: Färgkod Antal Västtrafiksymbol, befintlig Folie 3M eller liknande 2 Fordonsnummer Svart folie 4 Västtågen, Höjd 550mm, befintlig Folie 3M eller Avery 881PF (grå) 2 Västtågen i samarbete, Bredd 375mm Folie 3M eller Avery 881PF (grå) 4 Barnvagn 350x350mm Folie 3M eller liknande (vit) 2 Cykel 350x350mm Folie 3M eller liknande (vit) 2 Pälsdjur 350x350mm Folie 3M eller liknande (vit) 2 Rullstol 350x350mm Folie 3M eller liknande (vit) 2 Barnvagn 85x85mm PMS 295C; Folie 3M Rullstol 85x85mm PMS 295C; Folie 3M Cykel 85x85mm PMS 295C; Folie 3M Hund 85x85mm PMS 295C; Folie 3M Ej rökning 85x85mm PMS Red 032C och PMS Process BlackC 4 Öppna PMS Process BlackC 4 Vit klotterskyddad folie till lösa dekaler 85x85mm Antal interna dekaler: Dekal: Färgkod Antal Remsor över passagerar-dörrar 1170x75mm PMS 299C, 295C, 347C. Jfr sid 4. 4 Tilläggsavgift, 80x80mm, version 2018 PMS 299C, 295C 4 Barnvagn 60x60mm PMS 295C; Folie 3M Prioplatser 120x60mm PMS 295C; Folie 3M Brandsläckare 60x60mm PMS Red 032C 2 WC m skötbord 60x60mm PMS 295C; Folie 3M NA Hjärtstartare 60x60mm PMS 347C 1 Rullstol 60x60mm PMS 295C; Folie 3M Luta er ej mot 60x60mm PMS 295C; Folie 3M Öppna 60x60mm PMS 295C; Folie 3M Ramp max 300 kg 60x60mm PMS 295C; Folie 3M Vit klotterskyddad folie till lösa dekaler 60x60mm och till ingångsremsorna Infotavla - Dekaler med prisinformation: Infotavla, 320x735mm 2 Karta, stående A4. överst på Infotavla 2 Enkelbiljett generell, A4, i mitten på infotavla 2 Enkelbiljett generell Engelsk, A4, nederst på infotavla 2 Antal 25

26 Layout för placering av tillbehör Skylthållare för reklam S = Skylthållare, vägg 4 st Tidnings- och broschyrställ T = Tidnings- och broschyrställ 2 st Informationstavlor I = Informationstavla 2 st 26 A Y1-A-2 I Y1-A-1 Pälsdjur T T Toalett Prioplatser Rullstolsplats. S S S I S Y1-B-2 Y1-B-1 B

27 Dekaler för prisinformation Y1-A-2 I Pälsdjur T T Toalett Prioplatser Rullstolsplats. S S S I S Y1-B-2 A Y1-A-1 Y1-B-1 B 2 st informationstavlor per tåg, 320x735 mm. 1 st informationstavla per vestibul Tågkarta, stående A4, 2 st per tåg. Enkelbiljett Generell, A4, 2 st per tåg. Enkelbiljett Generell Engelsk, A4, 2 st per tåg. Västtrafik ansvarar för uppdateringar och underhåll. Kontaktuppgifter: IVAB, tel

28 Hjärtstartare Y1-A-2 I Pälsdjur T T Toalett Prioplatser Rullstolsplats. S S S I S Y1-B-2 A Y1-A-1 Y1-B-1 B Dekaleras endast om hjärtstartaren inte är inbyggd i grön hjärtstartarlåda. Dekal 60x60mm. Centreras över hjärtstartaren och linjeras med nödbromsinfo enligt bild. 28
