1 Västtrafik fordon Färger och dekalplacering på spårvagn M
2 Arbetsgång för målning och märkning av fordon För att genomföra en gemensam profil för Västtrafik, är det nödvändigt att följa dessa riktlinjer både exteriört och interiört. 1. Vid upphandling lämnas material ut med uppgifter om målning och märkning av fordon. Vid revidering av fordon, hämta aktuella uppgifter på Västtrafiks webbplats. 2. Kontrollera alltid att uppgifterna är aktuella genom att gå till Fyll i användarnamn: design och lösenord: design12 När startsidan kommer upp, välj Specifika Fordonsmanualer, filtrera utifrån trafikslag t.ex. Spårvagn och ladda ner det pdf-dokument du söker. Använd aldrig inaktuella uppgifter! 3. Kontakta alltid Västtrafik för att säkerställa korrekt utförande. Kontaktpersoner i dessa frågor är: Christian Larsson Tel E-post: christian.larsson@vasttrafik.se 4. Uppdaterade dokumentversioner av Fordonsdesign, allmänna riktlinjer hämtas på: Fyll i användarnamn: design och lösenord: design12. När startsidan kommer upp, välj Specifika Fordonsmanualer, filtrera utifrån trafikslag t.ex. Spårvagn och ladda ner det pdf-dokument du söker. 2
3 Färger Färgkod Färgnamn Dekaler Stadstrafik Spårvagn M31 Dekaler 68-serien: SGS21010 Gulvit SGS25015 Blå 1. Stadsvapen, 2 st. Art nr Västtrafiklogo med operatörsnamn, 2 st. Bredd 600 mm. Vit klotterskyddad folie. Art nr Exempel på leverantör: BASF Coating Refinish Norden AB, Hisings Kärra, tel Röd fluoriserande folie, Avery 900-3, 2 st. Art. nr Öppna här. 6 st, 70x70mm. Art nr Lyftpunkt, 18 st, 80x40 mm. Art nr Blixt, 6 st, 100 mm. Art nr Ramp ut - Ramp in, 1 st, 80x80mm. Art nr Videoövervakat fordon, 9 st. 80x120 mm. Art nr Fordonsnummer, 5 st. Höjd 150 mm. Typsnitt Frutiger 55. Folie Avery FasCal 900 Reklamkassett: NCS S 5500-N Grå 13. Funktionshinder/äldreplatser, ingång 1 och 3. 3 st 80x80mm. Art nr Ramp maxlast 250kg, 1 st, 80x80mm. Art nr Gul fluorecerande dekal. Art nr Rullstolssymbol, 3 st. 80x80 mm. Art nr Folie, dörr. Avery 866PF Light orange. Art nr , 40mm. 7. Rullstolssymbol, 1 st. 126x 126 mm. Art nr Marklandsgatan Marklandsgatan 254x54 cm 254x54 cm Marklandsgatan 310x70 cm 310x70 cm 310x70 cm 310x70 cm x70 cm Marklandsgatan
4 Video-över Marklandsgatan Video-över Målning följer plåtkanten centreras mot fordonsnummer 400 mm från dörrens framkant Marklandsgatan vakat fordon vakat fordon vakat fordon Framdel Video-över Centreras mellan fönstren, lejonet framåtriktat mittdel, vänstersida Linjerad mot fönstrets mitt, lejonet riktat framåt. Från klätterskydd till numrets underkant 80 mm Fordonsnr högerkant linjeras mot fönstret. Gäller spårvagnens båda sidor. Frontdel Linjerad med fönstret. Centreras mellan baklyktorna 1720 (Gäller vid alla ingångar) Linjeras mot lyktornas centrum Centreras mellan framlyktorna Målning följer plåtkanten Stadstrafik Spårvagn M31, utsnitt Akter Mittdel Front, vänstersida Linjerad mot fönstrets mitt 4
5 Interiöra färger, spårvagn M31 Tak: NCS S 1500-N Snedtak: NCS S 3000-N Väggar: NCS S 2040-Y30R Väggar, laminat: F4156-Caramel Formica, tel Räcken, stolpar, handtag: NCS S 3000-N Dörrar insida: NCS S 5500-N Förarplats Takpaneler: NCS S 1500-N Förarbordets utsida NCS S 9000-N och omkring fönster glanstal 7 Väggar och underrede, dörr insida: NCS S 5500-N Paneler förarbord NCS S 2005-Y20R 5

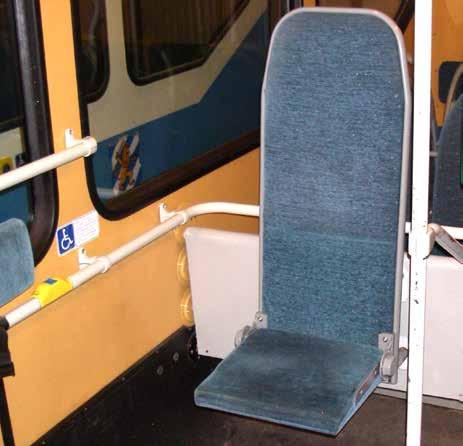

6 Röd ring ( ) markerar handikapplatser A-del Äldreplatser 2 st, ingång 1, förhöjda säten POS 13A POS 13B POS 4 POS 13A POS 13B POS 6 Handtag ska finnas fram. POS 10 POS 11 POS 12 Alla trappsteg ska markeras med gul kontrastmarkering, POS 11 POS 10 POS 11 POS 12 POS 7 Handtag monteras på vägg vid passagen från A-del till mittdel C-del POS 13B Rullstolsplats 1 st POS 13A POS 14 POS 13B POS 11 2 st, framför ingång 3, mittdel, förhöjda säten. POS 8 Två st vertikala handtag vid mittdörr. Äldreplatser 2 st, bakom ingång 3, mittdel, förhöjda säten. POS 11 B-del POS 13A POS 13B POS 9 Ett vertikalt handtag monteras på vägg vid passagen från B-del till mittdel. POS 10 POS 11 POS 12 POS 13A POS 13B POS 10 POS 11 POS 12 6

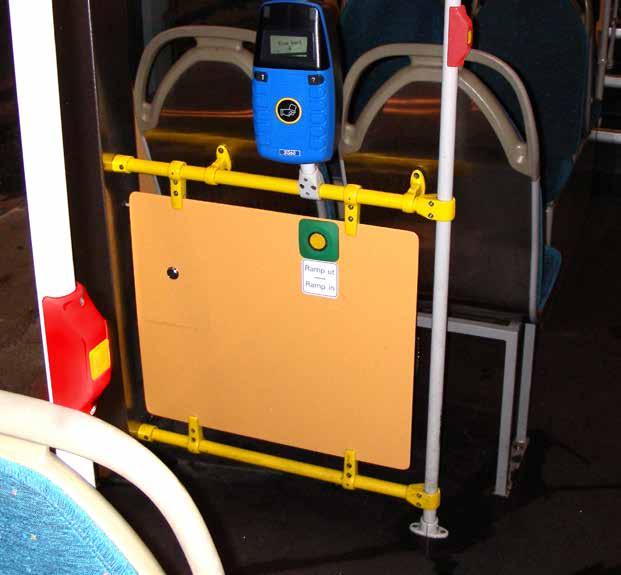

7 Tillgänglighet Ramper/liftar Rampknapp med dekal ska finnas på spårvagnens utsida. Rampknappen ska ha grön ring och gult, upphöjt trycke. Föreslås EAO nr frontring grön. EAO nr , trycke gul, eller motsvarande fabrikat. Rampknapp på spårvagnens insida ska ha grönt hus med gult, förhöjt trycke. Föreslås EAO nr frontring grön. EAO nr , trycke gul, eller motsvarande fabrikat. Rullstolsplats 7

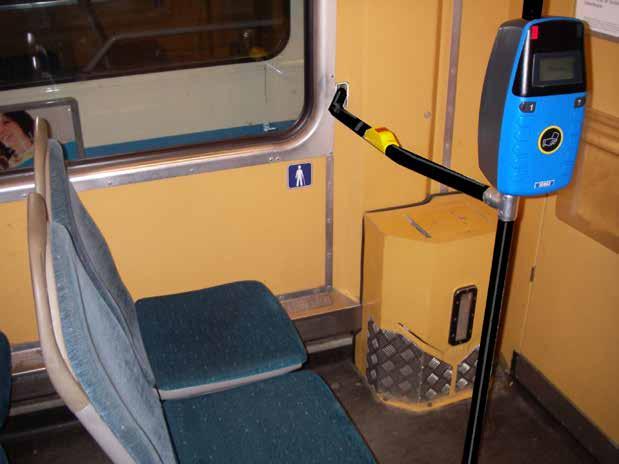

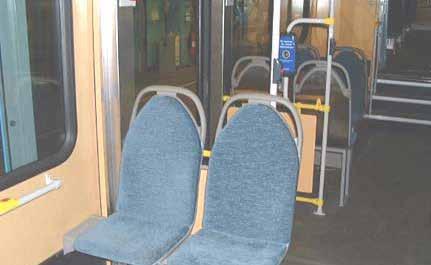

8 Äldreplatser, förhöjda säten Äldreplatser två st vid ingång 1, vänster sida. Sätenas höjd ska vara mm från golv till överkant säte. POS 4. Belysning Dörrbelysning på alla dörrar ska ha starkare lampa. Lampglaset ska avskärmas mot spårvagnens insida. POS 10. 8

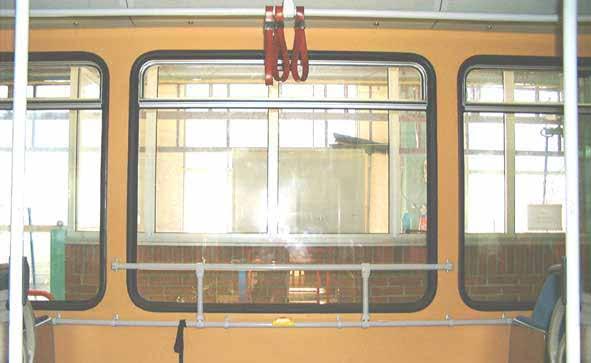

9 Handtag och räcken Ingång 1 Lutande handtag ska finnas fram. Grå färg: NCS S 8000-N Befintligt handtag på förardörr behålles. POS 6. Handtag ska finnas i passagen mellan A-del till C-del. M32-handtag Färg: NCS S 8000-N. (Grå) POS 7 Ingång 3 Vertikala handtag ska finnas i ingången. M32-handtag. Kontrastmarkeras ca 300 mm. Färg: NCS S 8000-N (Grå). POS 8. Ett handtag på höger sida ska finnas i passagen mellan B-del till C-del. Färg: NCS S 8000-N (Grå). POS 9. 9

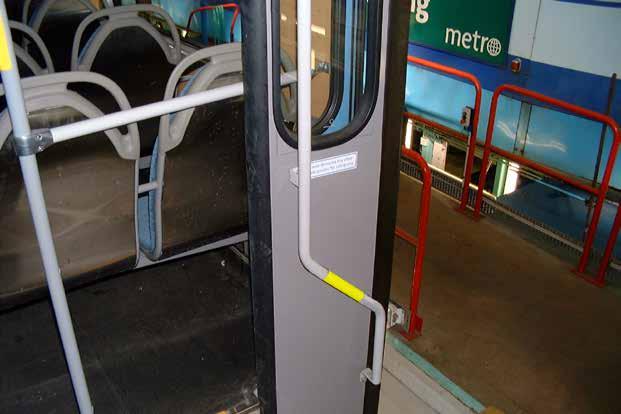

10 Kontrastmarkeringar Alla trappsteg ska ha bra gul kontrastmarkering. Ny kontrastmarkering appliceras vid behov. POS 11. Alla trappsteg ska ha bra gul kontrastmarkering. Ny kontrastmarkering appliceras vid behov. Trappa mellan A-B- del till C-del. POS 11. Gul kontrastmarkering ska finnas på handtagen vid alla dörrar. Längd min 100mm mm i var ände görs svart. POS

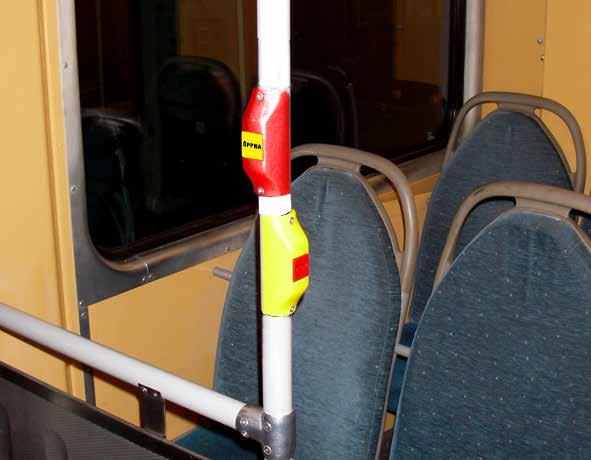

11 Knappar Öppna-dörrknapparna ska ha rött hus och gult, upphöjt trycke med texten ÖPPNA i svart. Föreslås HAPPICH Nr 571 E314 eller motsvarande. Svart markering mm över och under knapparna där det är möjligt. Gäller alla knappar på stänger. Text på knappar ska även finnas i punktskrift. POS 13A. Stoppknapp. Trycke ska vara upphöjd i förhållande till knapphuset. Gult hus, rött trycke. Föreslås HAPPICH Nr eller motsvarande. POS 13B. Platsen kompletteras med en vanlig stoppknapp, gult hus med rött, upphöjt trycke. Kompletteras med svart markering mm på var sida knappen. Text på knapp ska även finnas i punktskrift. POS 14. Befintlig stoppknapp rullstolsplats kompletteras med svart markering mm på var sida knappen. Text på knapp ska även finnas i punktskrift. POS

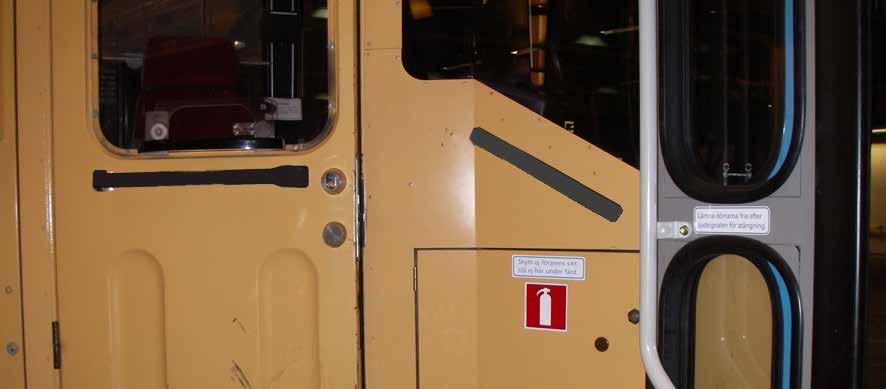

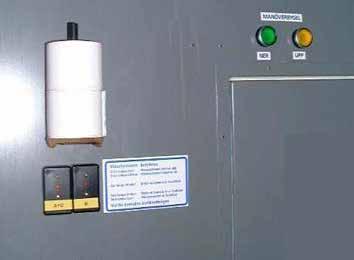

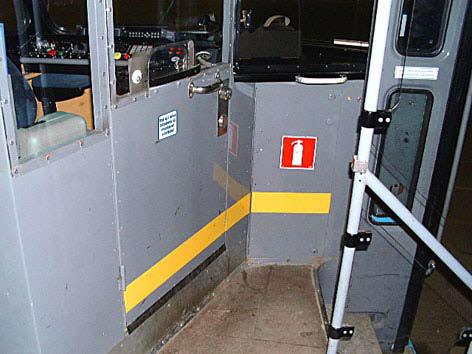

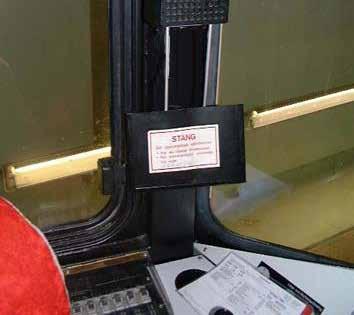

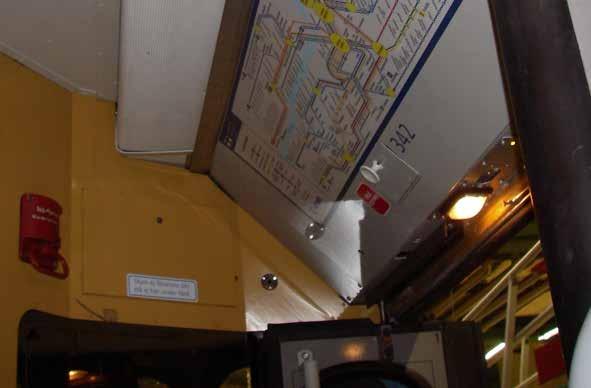

12 Dekaler, interiöra Förarplats: Art nr Brandsläckare. Mittemot ingång 1. 80x80 mm. 200 mm Centreras på dörren Stå ej här! Dörren får ej blockeras. Gul tejp 100 mm Ingång 1: Art nr GS Placeras på de dörrhalvor som är längst från gångjärnen. 2 st, 165x47 mm. Stå ej här! Dörren får ej blockeras. Förarplats: Gul varningstejp. Bredd 100 mm. Stå ej här Art nr: 160x120 mm Föraren säljer inte biljetter. Kontantbiljetter kan köpas i den blå biljettautomaten ombord. SMS-biljett, se information! The driver does not sell tickets. Single tickets can be bought in the blue vending machine on board. SMS ticket, see information! Ingång 1: M31, Förardörr Art nr GS Föraren säljer inte biljetter. 80X200mm 12

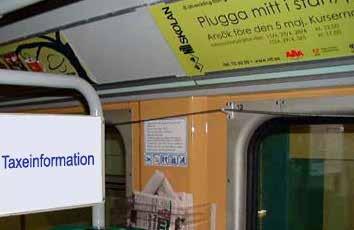

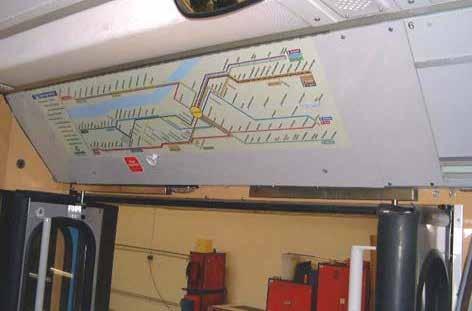

13 Dekaler, interiöra Art nr GS Samlad information, hundpil åt vänster.160x120 mm. Placeras på förarplatsväggens utsida. Förarplats, utsida: Art nr GS Videoövervakat fordon. 80x120 mm. Tilläggsavgift 1200kr, 80x80 mm Art nr GS Kontoladdning Art nr GS Kontoladdning, A4. Art nr GS SMS-dekal. A4 Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. Blå kortläsare Dekal, 65X40mm Art nr GS Gul kortläsare Dekal, 65X40mm Art nr GS Ingång 1: Art nr GS Linjekarta. Över ingång 1. Fordonsnummer. Över dörrar. 80x80 mm. Art nr GS Nödöppnare, 80x80 mm. 13

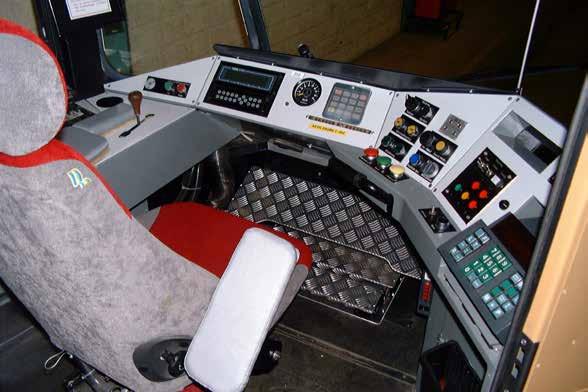

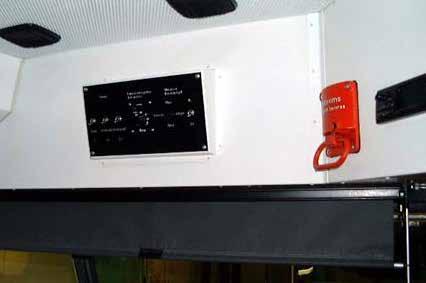

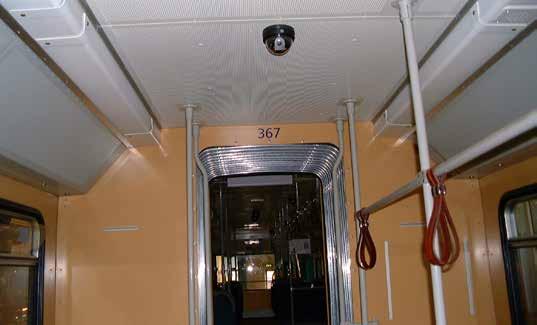

14 Dekaler, interiöra Förarplats: Fordonsnummer. Placeras ovanför förarplatsen. 80x80 mm. Art nr GS Videoövervakat fordon. 80x120 mm. Kontoladdning Kontoladdning Förarplats: Art nr GS Kontoladdning, A4. Placeras bakom förarstol. Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. Förarplatsen: Art nr GS Videolysdioder, 115x70 mm. Art nr GS Manöverbygel Art nr GS Upp Art nr GS Ner Förarplatsen: Art nr GS Stäng det öppningsbara sidofönstret... 14

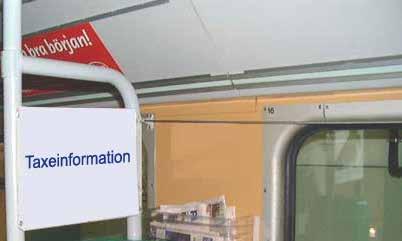

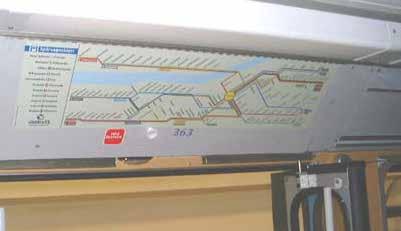

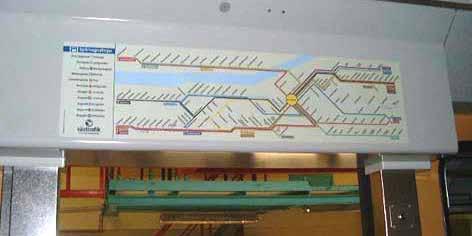

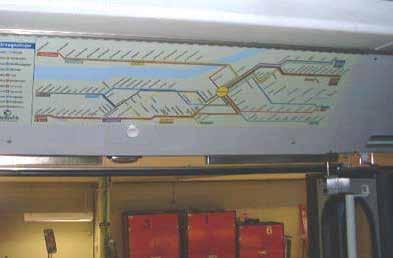

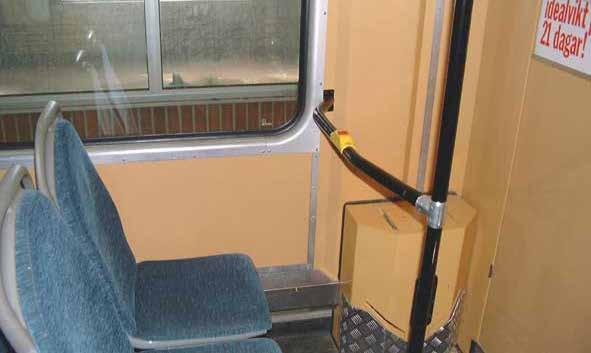

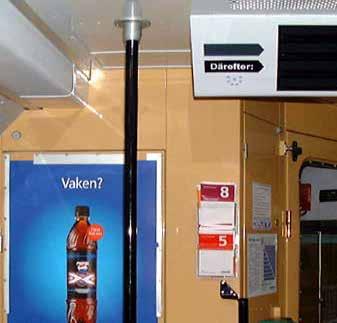

15 Dekaler, interiöra Ingång 1: Hållare för turlistor. Placeras på utsidan av förarplatsens bakre vägg. Art nr GS Videoövervakat fordon. 80x120 mm. Ingång 1: Art nr GS xxxxxx Platser för personer med funktionshinder. Vänster sida. 126x126 mm. Ingång 1: Art nr GS Barnvagnsplats. 80x80 mm. Höger sida fram. Ingång 2: Art nr GS Linjekarta. Fordonsnummer. Över dörröppningen. 80x80 mm. Art nr GS Nödöppnare. 80x80 mm. 15

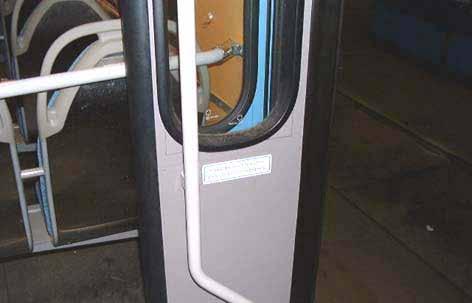

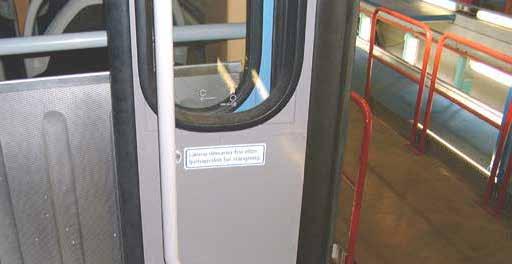

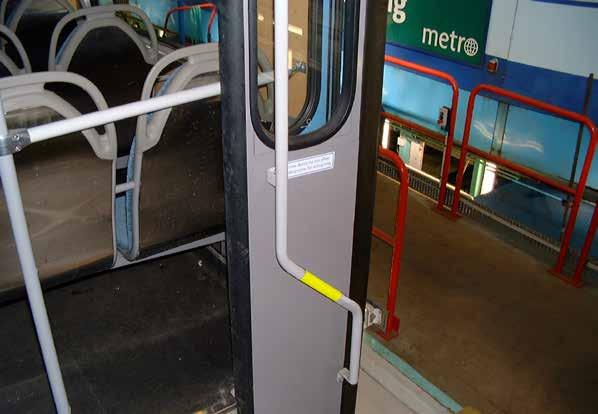

16 Dekaler, interiöra Ingång 2: Art nr GS Placeras på de dörrhalvor som är längst från gångjärnen. 2 st, 165x47 mm. Art nr GS Videoövervakat fordon. 80x120 mm. Art nr GS Samlad information, hundpil åt vänster. 160x120 mm. Placeras upptill, vänster om dörren. Kontoladdning Ingång 2: Art nr GS Kontoladdning, A4. Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. 16

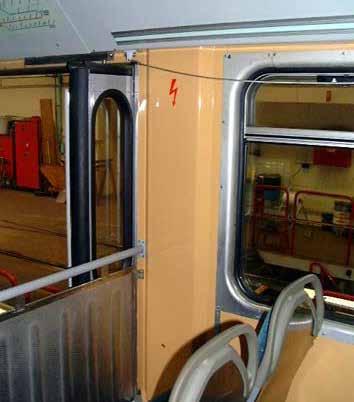

17 Dekaler, interiöra Ingång 2: Art nr GS Elsymbol. Placeras på höger sida efter ingång 2. Art nr GS Elsymbol. Placeras på vänster sida, mittemot ingång 2. Ingång 3: Fordonsnummer. Över dörrar. 80x80 mm. Art nr GS Linjekarta. Över ingång 3. Ingång 3: Art nr GS Nödöppnare. Placeras till höger om ingång 3. 80x80 mm. 17
18 Dekaler, interiöra Ingång 3: Art nr GS Barnvagnsplats. 80x80 mm. Art nr GS Rullstolsplats. 167x70mm. Ingång 3: Art nr GS Videoövervakat fordon. Mittemot ingång 3. 80x120 mm. Biljetter / Tickets / Fahrkarten 1 Välj biljett För information, tryck på Hjälp. Select ticket: For information, press English, then Help. 2 3 Wählen Sie Ihre Fahrkarte: Für Information, erst auf Deutsch, dann Hilfe drücken. Lägg mynten i skålen upptill eller dra ditt bankkort Put the coins in the bowl or swipe bank card. Die Münzen in die Schale legen oder Kreditkarte durchziehen. Tag biljett och växel nedtill Take your ticket and change at the bottom. Die Fahrkarte und das Wechselgeld unten entnehmen. Resa/Reisen/Travelling inom Mölndal Tryck på knappen Mölndal. Därefter trycker du fram beloppet, 25 kr för Vuxen eller 19 kr för Skolungdom. Tryck beloppet i en följd. Ex. 25 kr, tryck Tryck på knappen Godkänn. Fortsätt med punkt 2. Press the Mölndal button. Then press the amount of 25 kr for adults or 19 kr for youths. Press the amount in a consequence. E.g. 25 kr, press Press the button OK (Godkänn). Continue with point 2. Taste Mölndal drücken. Dann wählen Sie den Preis von 25 kr für Erwachsene oder 19 kr für Jugendliche. Drücken Sie die Menge in einer folge. Zum Beispiel 25 kr, 2500 drücken. Drücken Sie Genehmigen (Godkänn). Mit Punkt 2 fortsetzen. Trevlig resa / Pleasant journey / Gute Reise Art nr GS Biljetter, på myntautomat 140x200mm Ingång 3: Art nr GS xxxxxx Funktionshinder/äldreplats. 126x126mm, 1 st. Placeras på vänster sida om ingång 3. Ingång 3: Art nr GS xxxxxx Funktionshinder/äldreplats. 126x126 mm, 1 st. Placeras på höger sida om ingång 3. 18

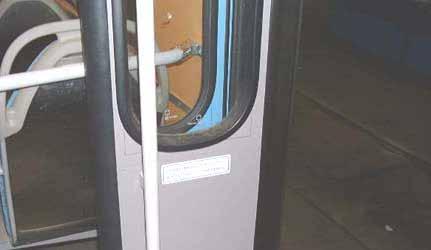

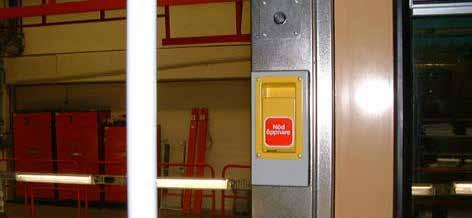

19 Dekaler, interiöra Ingång 4: Art nr GS Nödöppnare. 80x80 mm. Fordonsnummer. 80x80 mm. Art nr GS Linjekarta. Över ingång 4. Ingång 4: Art nr GS Placeras på de dörrhalvor som är längst från gångjärnen. 2 st, 165x47 mm. Kontoladdning Ingång 4: Art nr GS Kontoladdning, A4. Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. Art nr GS Videoövervakat fordon. 80x120 mm. Art nr GS Samlad information, hundpil åt vänster. 160x120 mm. Placeras upptill, vänster om dörren. 19
20 Dekaler, interiöra Ingång 5: Art nr GS Nödöppnare. 80x80 mm. Fordonsnummer. 80x80 mm. Art nr GS Linjekarta. Över ingång 5. Ingång 5: Art nr GS Placeras på de dörrhalvor som är längst från gångjärnen. 2 st, 165x47 mm. Kontoladdning Ingång 5: Art nr GS Kontoladdning, A4. Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. SMS-dekal Ingång 5: Art nr GS SMS-dekal, A4. Art nr GS Videoövervakat fordon. 80x120 mm. Art nr GS Samlad information, hundpil neråt. 160x120 mm. Placeras upptill, mittemot dörren. 20

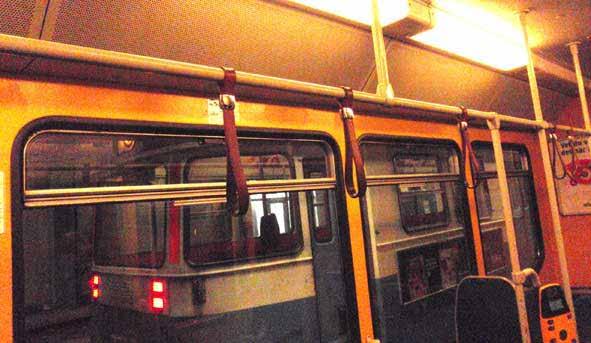

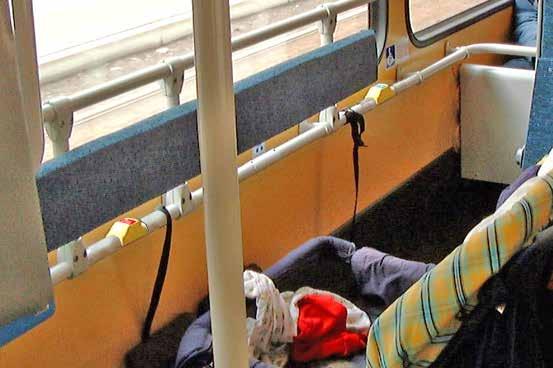

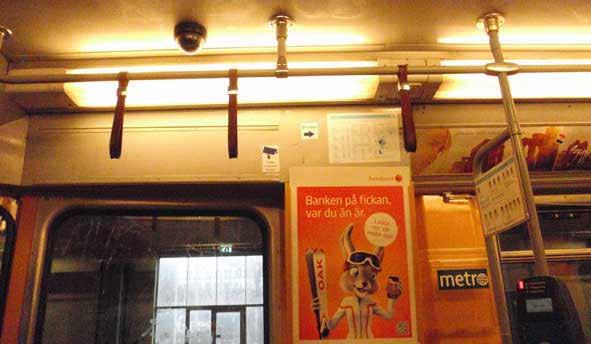

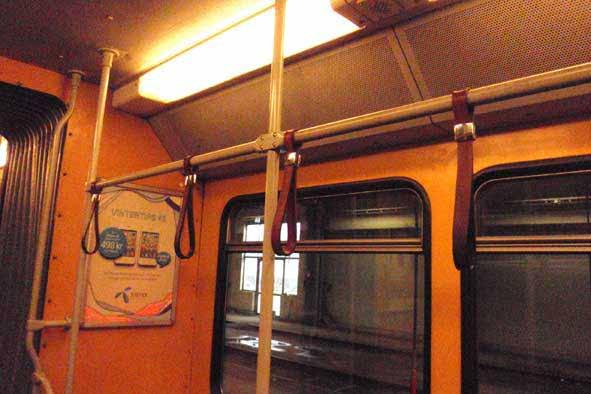

21 Spårvagn M31, Handöglor med beslag, 22 st Handögla till ledstång läder med beslag Art nr GS , C-del (ingång 3), 11 st Handögla till ledstång läder med beslag Art nr GS , B-del (ingång 4), 8 st Handögla till ledstång läder med beslag Art nr GS , B-del (ingång 5), 3 st 21

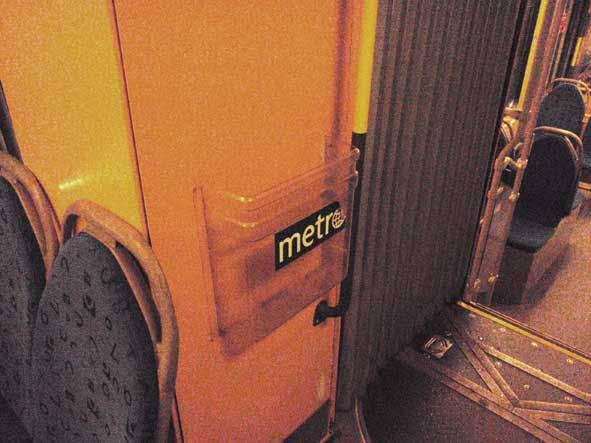

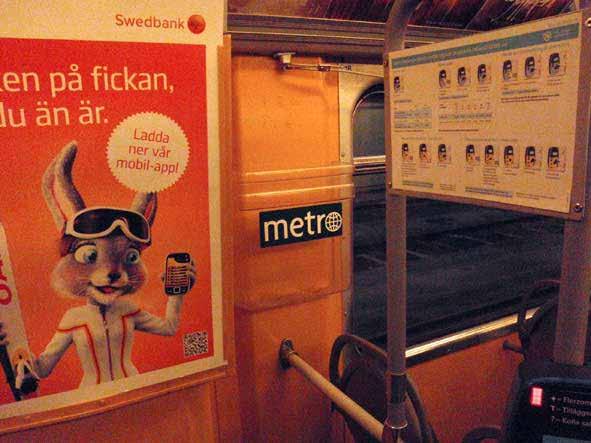

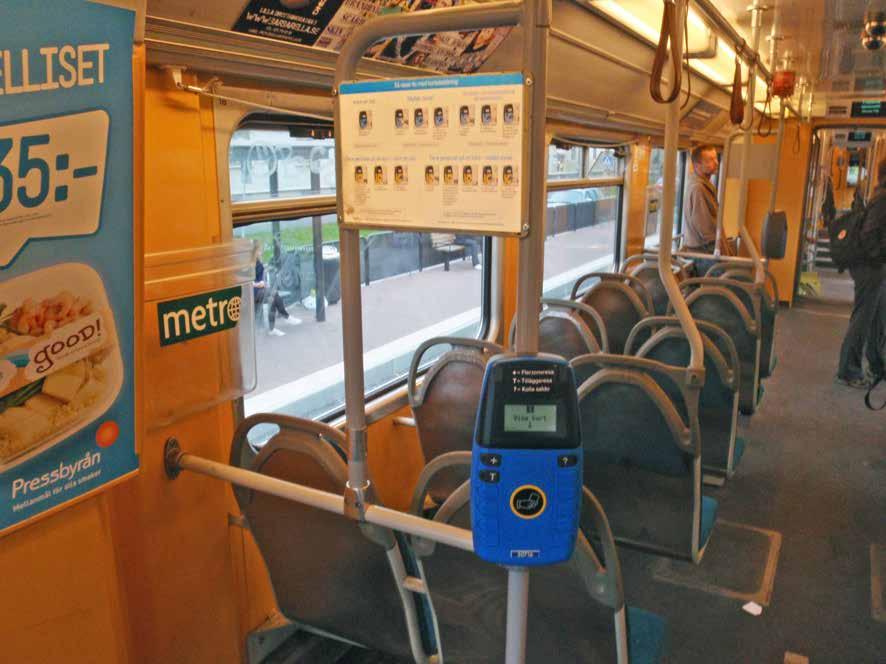

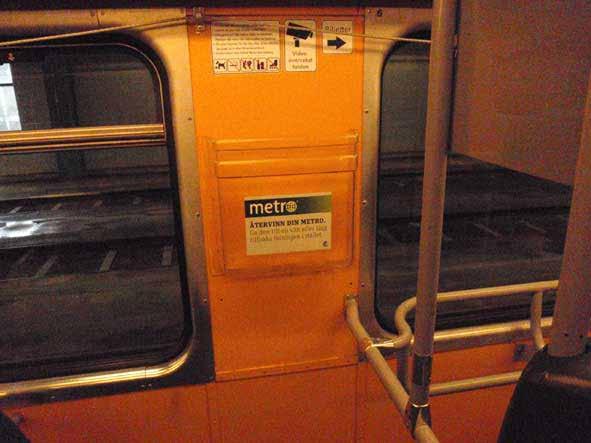

22 Spårvagn M31, Metrolådor, 4 st Metrolåda Art nr GS A-del, Ingång 2, 1st Metrolåda Art nr GS A-del, Ingång 2, 1st Metrolåda Art nr GS B-del, Ingång 4, 1st Metrolåda Art nr GS B-del, Ingång 5, 1st 22
