1 Västtrafik fordon Färger och dekalplacering på spårvagn M

2 Innehåll Titelsida...1 Innehåll...2 Allmän information...3 Arbetsgång för målning och märkning av fordon...3 Exteriöra färger och dekaler...4 Utsnitt med mått och anvisningar... 5 Interiöra färger...6 Tillgänglighet...7 Positioner... 7 Ramper, liftar... 8 Rullstolsplats... 8 Äldreplatser, förhöjda säten... 9 Belysning... 9 Handtag och räcken...10 Kontrastmarkeringar Knappar...12 Dekaler, interiöra...13 Förarplats Förarplats, utsida Ingång Ingång Ingång Ingång Ingång Tillbehör...23 Handöglor med beslag Biljettautomat

3 Allmän information Västtrafik strävar efter att gentemot allmänheten och våra resenärer ha en så enhetlig profil som möjligt för vårt varumärke. Ett led i detta är att ha en tydligt profilerad fordonspark där resenärerna lätt känner igen sig och enkelt förstår våra dekaler med informationsbudskap. Västtrafiks fordon skall uttrycka öppenhet, tillgänglighet och säkerhet. De skall utstråla hög status, attraktivitet och trygghet. Med anledning av ovanstående gäller särskilda riktlinjer för hur fordonen skall vara lackerade, stripade och vilka dekaler som skall finnas såväl exteriört som interiört för att leva upp till Västrafiks profilprogram. Dekaler som inte finns i designmanualen får ej klistras exteriört eller interiört på fordonen. Undantag för detta är interna informationsdekaler vid förarplatsen samt teknik- och säkerhetsdekaler från fordonstillverkaren. Eventuella önskemål om att lägga till extradekaler skall godkännas av Västtrafik. Det åligger Trafikföretaget att kontrollera att fordonen följer de riktlinjer som är beslutade. Vid eventuella frågetecken kontakta Västtrafik! Denna designmanual är anpassad för att kunna fungera på olika fordonsmodeller. Skulle det vara så att tveksamhet råder kring placering av någon dekal skall Trafikföretaget kontakta Västtrafik innan dekalerna klistras i eller på fordonet. Helene Frahm Västtrafik helene.frahm@vasttrafik.se , Arbetsgång för målning och märkning av fordon För att genomföra en gemensam profil för Västtrafik, är det nödvändigt att följa dessa riktlinjer både exteriört och interiört. 1. Vid upphandling lämnas material ut med uppgifter om målning och märkning av fordon. Vid revidering av fordon, hämta aktuella uppgifter på Västtrafiks webbplats. 2. Kontrollera alltid att uppgifterna är aktuella. 3. Uppdaterade dokumentversioner av Designmanualer hämtas på: Välj Designmanualer/Spårvagn och ladda ner det pdf-dokument du söker. Använd aldrig inaktuella uppgifter! 3

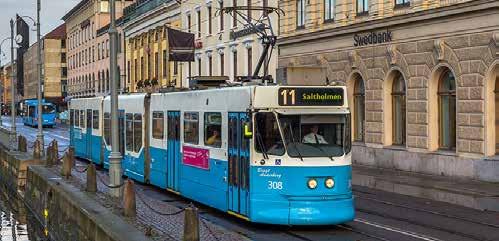

4 Stadstrafik, spårvagn M31. Exteriöra färger och dekaler Dekaler 1. Stadsvapen, 2 st. Art nr Västtrafiklogo med operatörsnamn, 2 st. Bredd 600 mm. Vit klotterskyddad folie. Art nr Kamerabevakat fordon, 9 st. 80x120 mm. Art nr Fordonsnummer, 5 st. Höjd 150 mm. Typsnitt Frutiger 55. Folie Avery FasCal Rullstolssymbol, 3 st. 80x80 mm. Art nr Folie, dörr. Avery 866PF Light orange. Art nr , 40mm. 7. Rullstolssymbol, 1 st. 126x 126 mm. Art nr Dekaler 8. Röd fluoriserande folie, Avery 900-3, 2 st. Art. nr Öppna här. 6 st, 70x70mm. Art nr Lyftpunkt, 18 st, 80x40 mm. Art nr Blixt, 6 st, 100 mm. Art nr Ramp ut - Ramp in, 1 st, 80x80mm. Art nr Funktionshinder/äldreplatser, ingång 1 och 3. 3 st 80x80mm. Art nr Ramp maxlast 250kg, 1 st, 80x80mm. Art nr Gul fluorecerande dekal. Art nr Färger Färgkod Färgnamn 68-serien: SGS21010 Gulvit SGS25015 Blå Exempel på leverantör: BASF Coating Refinish Norden AB, Hisings Kärra, tel Reklamkassett: NCS S 5500-N Grå Marklandsgatan Marklandsgatan Ingång 5 Ingång 4 Ingång 3 Ingång 2 Ingång 1 254x54 cm 254x54 cm Marklandsgatan 302x72 302x72 302x72 302x x Marklandsgatan

5 Exteriör Utsnitt med mått och anvisningar Centreras mellan fönstren, lejonet framåtriktat 100 Marklandsgatan Målning följer plåtkanten Målning följer plåtkanten centreras mot fordonsnummer Akter Mittdel Framdel Fordonsnr högerkant linjeras mot fönstret. Gäller spårvagnens båda sidor. Frontdel Linjerad med fönstret (Gäller vid alla ingångar) 400 mm från dörrens framkant Linjeras mot lyktornas centrum Marklandsgatan 5 Front, vänstersida Linjerad mot fönstrets mitt 850 Linjerad mot fönstrets mitt, lejonet riktat framåt. mittdel, vänstersida Från klätterskydd till numrets underkant 80 mm Centreras mellan baklyktorna Centreras mellan framlyktorna

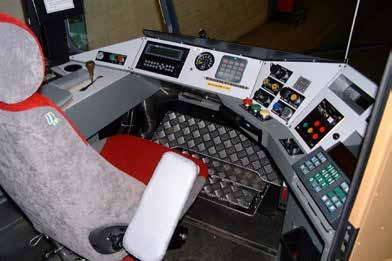

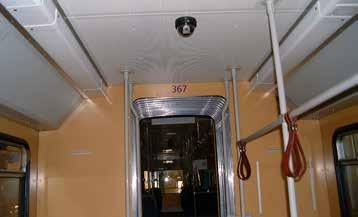

6 Interiöra färger Tak: NCS S 1500-N Snedtak: NCS S 3000-N Väggar: NCS S 2040-Y30R Väggar, laminat: F4156-Caramel Formica, tel Räcken, stolpar, handtag: NCS S 3000-N Dörrar insida: NCS S 5500-N Förarplats Takpaneler: NCS S 1500-N Förarbordets utsida NCS S 9000-N och omkring fönster glanstal 7 Väggar och underrede, dörr insida: NCS S 5500-N Paneler förarbord NCS S 2005-Y20R 6

7 Tillgänglighet Röd ring ( ) markerar handikapplatser A-del Äldreplatser 2 st, ingång 1, förhöjda säten C-del POS 13A POS 13B POS 4 POS 13A POS 13B POS 13B Rullstolsplats 1 st POS 13A POS 14 POS 13B Positioner POS 6 Handtag ska finnas fram. POS 10 POS 11 POS 12 Alla trappsteg ska markeras med gul kontrastmarkering, POS 11 POS 10 POS 11 POS 12 POS 7 Handtag monteras på vägg vid passagen från A-del till mittdel POS 11 2 st, framför ingång 3, mittdel, förhöjda säten. POS 8 Två st vertikala handtag vid mittdörr. Äldreplatser 2 st, bakom ingång 3, mittdel, förhöjda säten. POS 11 B-del POS 13A POS 13B POS 9 Ett vertikalt handtag monteras på vägg vid passagen från B-del till mittdel. POS 10 POS 11 POS 12 POS 13A POS 13B POS 10 POS 11 POS 12 7

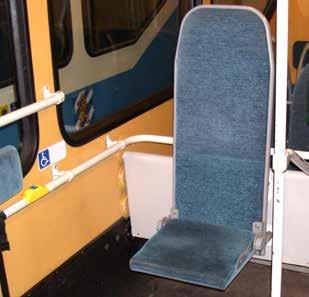

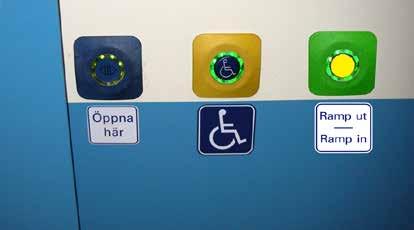

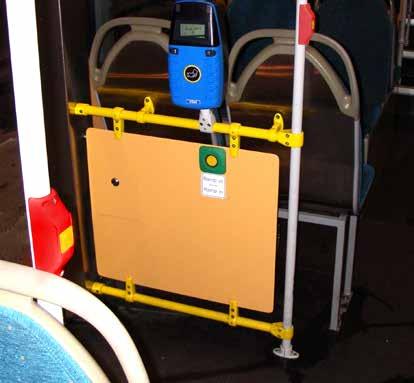

8 Tillgänglighet Ramper, liftar Rampknapp med dekal ska finnas på spårvagnens utsida. Rampknappen ska ha grön ring och gult, upphöjt trycke. Föreslås EAO nr frontring grön. EAO nr , trycke gul, eller motsvarande fabrikat. Rampknapp på spårvagnens insida ska ha grönt hus med gult, förhöjt trycke. Föreslås EAO nr frontring grön. EAO nr , trycke gul, eller motsvarande fabrikat. Rullstolsplats 8

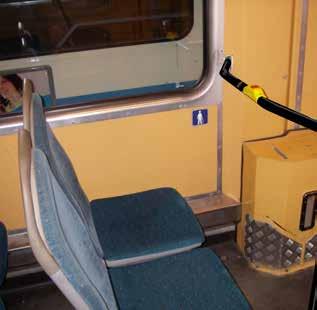

9 Tillgänglighet Äldreplatser, förhöjda säten Äldreplatser två st vid ingång 1, vänster sida. Sätenas höjd ska vara mm från golv till överkant säte. POS 4. Belysning Dörrbelysning på alla dörrar ska ha starkare lampa. Lampglaset ska avskärmas mot spårvagnens insida. POS 10. 9

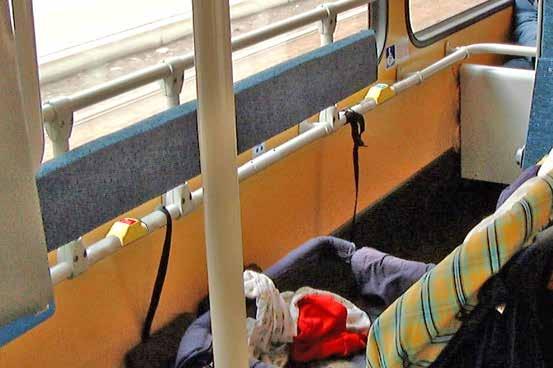

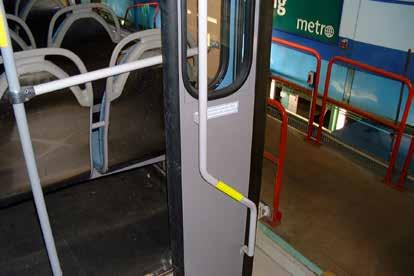

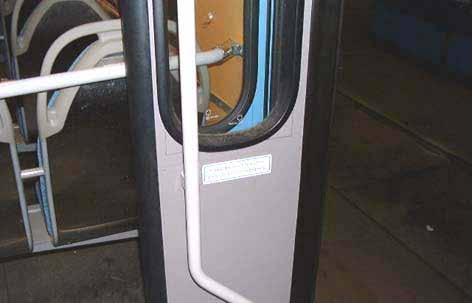

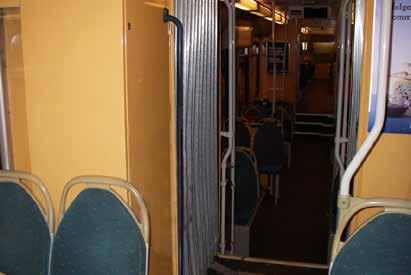

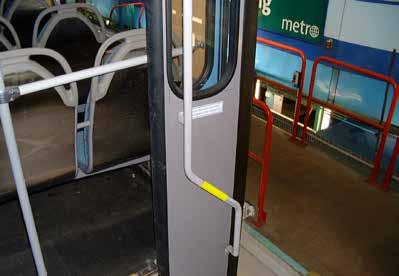

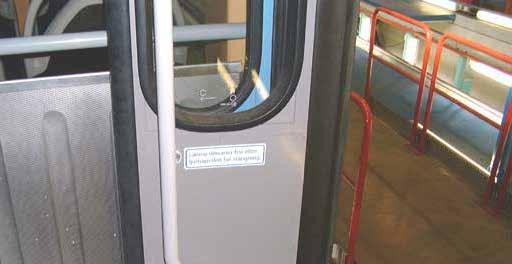

10 Handtag och räcken Ingång 1 Lutande handtag ska finnas fram. Grå färg: NCS S 8000-N Befintligt handtag på förardörr behålles. POS 6. Handtag ska finnas i passagen mellan A-del till C-del. M32-handtag Färg: NCS S 8000-N. (Grå) POS 7 Ingång 3 Vertikala handtag ska finnas i ingången. M32-handtag. Kontrastmarkeras ca 300 mm. Färg: NCS S 8000-N (Grå). POS 8. Ett handtag på höger sida ska finnas i passagen mellan B-del till C-del. Färg: NCS S 8000-N (Grå). POS 9. 10

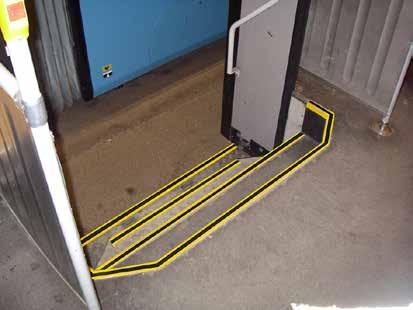

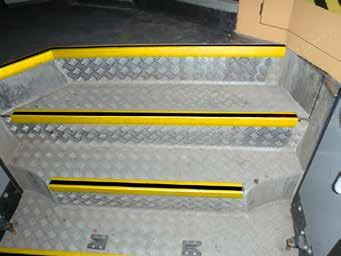

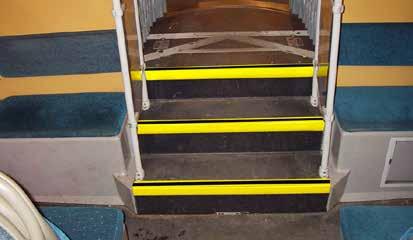

11 Kontrastmarkeringar Alla trappsteg ska ha bra gul kontrastmarkering. Ny kontrastmarkering appliceras vid behov. POS 11. Alla trappsteg ska ha bra gul kontrastmarkering. Ny kontrastmarkering appliceras vid behov. Trappa mellan A-B- del till C-del. POS 11. Gul kontrastmarkering ska finnas på handtagen vid alla dörrar. Längd min 100mm mm i var ände görs svart. POS

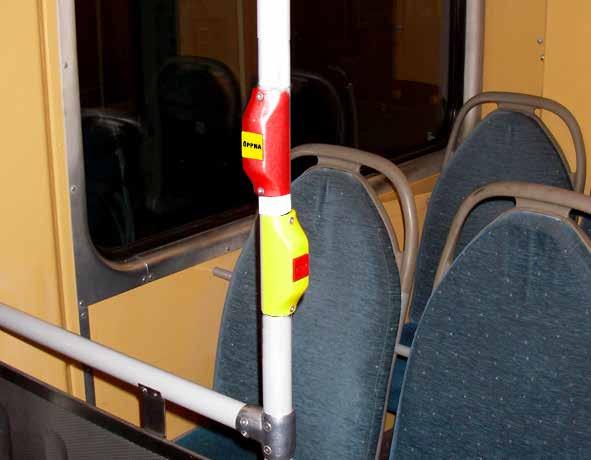

12 Knappar Öppna-dörrknapparna ska ha rött hus och gult, upphöjt trycke med texten ÖPPNA i svart. Föreslås HAPPICH Nr 571 E314 eller motsvarande. Svart markering mm över och under knapparna där det är möjligt. Gäller alla knappar på stänger. Text på knappar ska även finnas i punktskrift. POS 13A. Stoppknapp. Trycke ska vara upphöjd i förhållande till knapphuset. Gult hus, rött trycke. Föreslås HAPPICH Nr eller motsvarande. POS 13B. Platsen kompletteras med en vanlig stoppknapp, gult hus med rött, upphöjt trycke. Kompletteras med svart markering mm på var sida knappen. Text på knapp ska även finnas i punktskrift. POS 14. Befintlig stoppknapp rullstolsplats kompletteras med svart markering mm på var sida knappen. Text på knapp ska även finnas i punktskrift. POS

13 Resa inom en zon. 1. Håll kortet mot kortläsaren. Resa genom flera zoner. 1. Tryck på Håll kortet mot kortläsaren. 3. Håll kortet mot kortläsaren igen. Kombinera kontoladdning och periodbiljett (gäller även seniorkort). 1. Tryck på T. 2. Håll kortet mot kortläsaren. 3. Håll kortet mot kortläsaren igen. Resa inom en zon. 1. Tryck på V en gång för varje vuxen. 2. Tryck på S en gång för varje ungdom (7-19 år). 3. Tryck på K för klar. 4. Håll kortet mot kortläsaren. Byte? Upprepa steg 4 på nästa fordon. Resa genom flera zoner. 1. Tryck på Tryck på V en gång för varje vuxen. 3. Tryck på S en gång för varje ungdom (7-19 år). 4. Tryck på K för klar. 5. Håll kortet mot kortläsaren. 6. Håll kortet mot kortläsaren igen. Byte? Upprepa steg 1, 5 och 6 på nästa fordon. När du reser med kontoladdning betalar du för antal kilometer eller antal zoner. Det billigaste alternativet dras automatiskt. För mer prisinformation, se Västtrafiks Reseplanerare på vasttrafik.se eller i appen. Du kan även kontakta Västtrafiks kundservice på telefon Dekaler, interiöra Förarplats Art nr GS Kamerabevakat fordon. 80x135 mm. Fordonsnummer. Placeras ovanför förarplatsen. 80x80 mm. Enkelbiljett. Tack för att du reser tillsammans Kontoladdning. En person Tätort Kommun 2 zoner Vuxen 28 kr 40 kr 69 kr 97 kr 126 kr 154 kr 183 kr 194 kr Ungdom 21 kr 30 kr 52 kr 73 kr 95 kr 116 kr 137 kr 146 kr Flera personer Västtrafik To Go. 1. Ladda ner appen. 2. Välj önskad biljett. 3. Betala med Swish eller kontokort. 4. Klart! Tack för att du reser tillsammans. Om du reser ofta får du återbäring direkt i appen! Enkelbiljett Generell. Gäller från Förarplats: Art nr Enkelbiljett Generell, A4. Placeras bakom förarstol. Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. Förarplatsen: Art nr GS Videolysdioder, 115x70 mm. Art nr GS Manöverbygel Art nr GS Upp Art nr GS Ner Förarplatsen: Art nr GS Stäng det öppningsbara sidofönstret... 13

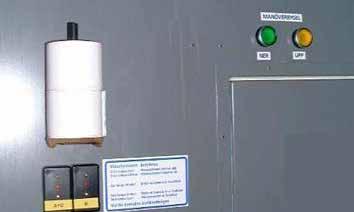

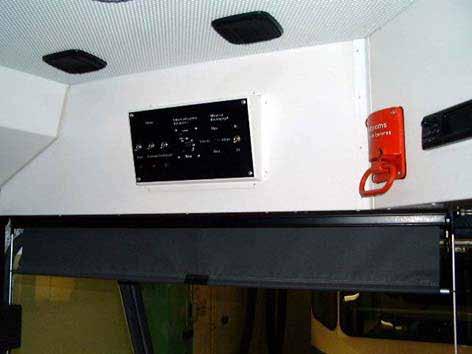

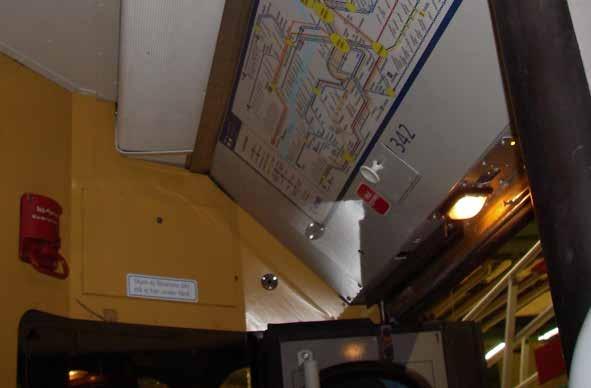

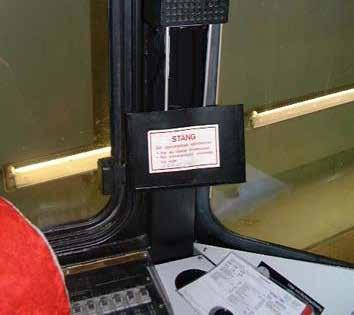

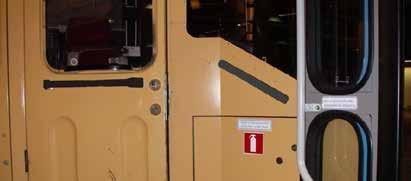

14 Dekaler, interiöra Förarplats, utsida 200 mm Centreras på dörren Gul tejp 100 mm Stå ej här! Dörren får ej blockeras. Förarplats: Art nr Brandsläckare. Mittemot ingång 1. 80x80 mm. Stå ej här! Dörren får ej blockeras. Förarplats: Gul varningstejp. Bredd 100 mm. Stå ej här Art nr: 160x120 mm Förardörr Art nr GS Föraren säljer inte biljetter. 80X200mm 14

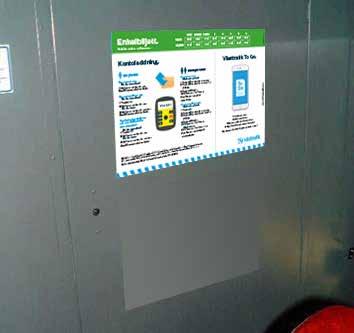

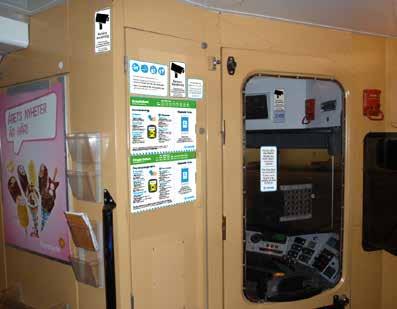

15 Dekaler, interiöra Förarplats, utsida Art nr Samlad information, hundpil åt vänster.160x120 mm. Placeras på förarplatsväggens utsida. Förarplats, utsida: Art nr GS Kamerabevakat fordon. 80x135 mm. Tilläggsavgift 1200kr, 80x80 mm Art nr GS Enkelbiljett. Tack för att du reser tillsammans Tätort Kommun 2 zoner kr 40 kr 69 kr 97 kr Vuxen kr kr kr kr Ungdom 21 kr 30 kr 52 kr 73 kr 95 kr 116 kr 137 kr 146 kr Kontoladdning. En person Flera personer Västtrafik To Go. Resa inom en zon. 1. Håll kortet mot kortläsaren. Resa genom flera zoner. 1. Tryck på Håll kortet mot kortläsaren. 3. Håll kortet mot kortläsaren igen. Kombinera kontoladdning och periodbiljett (gäller även seniorkort). 1. Tryck på T. 2. Håll kortet mot kortläsaren. 3. Håll kortet mot kortläsaren igen. Resa inom en zon. 1. Tryck på V en gång för varje vuxen. 2. Tryck på S en gång för varje ungdom (7-19 år). 3. Tryck på K för klar. 4. Håll kortet mot kortläsaren. Byte? Upprepa steg 4 på nästa fordon. Resa genom flera zoner. 1. Tryck på Tryck på V en gång för varje vuxen. 3. Tryck på S en gång för varje ungdom (7-19 år). 4. Tryck på K för klar. 5. Håll kortet mot kortläsaren. 6. Håll kortet mot kortläsaren igen. Byte? Upprepa steg 1, 5 och 6 på nästa fordon. 1. Ladda ner appen. 2. Välj önskad biljett. 3. Betala med Swish eller kontokort. 4. Klart! Tack för att du reser tillsammans. Om du reser ofta får du återbäring direkt i appen! Enkelbiljett Generell. Gäller från Enkelbiljett Generell Liggande A4-format Art nr När du reser med kontoladdning betalar du för antal kilometer eller antal zoner. Det billigaste alternativet dras automatiskt. För mer prisinformation, se Västtrafiks Reseplanerare på vasttrafik.se eller i appen. Du kan även kontakta Västtrafiks kundservice på telefon Single ticket. Thanks for travelling together Urban Municipal 2 zones SEK 28 SEK 40 SEK 69 SEK SEK SEK SEK SEK 194 Adult Youth SEK 21 SEK 30 SEK 52 SEK 73 SEK 95 SEK 116 SEK 137 SEK 146 Pay-as-you-go card. Västtrafik To Go. One person Several persons Travel within one zone. Travel within one zone. When you board: When you board: 1. Touch your card against 1. Press the V button once for the card reader. each adult. Changing lines? 2. Press the S button once for each Repeat on the next vehicle. youth (7 to 19 years). Travel through several zones. 3. Press the K button. When you board: 4. Touch your card against the 1. Press the + button. card reader. 2. Touch your card against Changing lines? the card reader. Repeat step 4 on the next vehicle. When you get off: 3. Touch your card against the card Travel through several zones. reader again. When you board: Changing lines? 1. Press the button. Repeat on the next vehicle. 2. Press the V button once for each adult. Combine a pay-as-you-go card 3. Press the S button once for each and a period ticket (also applies youth (7 to 19 years). to senior citizen cards). 4. Press the K button. 1. Download the app. When you board: 5. Touch your card against the 2. Select the desired ticket. 1. Press the T button. card reader again. 2. Touch your card against the card reader. 3. Pay with Swish or bank card. When you get off: When you get off: 4. Done! Thanks for travelling together. 6. Touch your card against the 3. Touch your card against the card reader again. card reader again. Changing lines? If you travel frequently, you will receive Repeat on the next vehicle. Changing lines? Repeat step a refund directly in the app! 1, 5 and 6 on the next vehicle. When travelling with the pay-as-you-go card, you pay for the kilometres travelled or for the number of zones you travel through. The cheapest option is charged automatically. For more information about prices, see the Västtrafik Travel Planner on vasttrafik.se or in the app. You can also contact the Västtrafik Customer Service at E-119 Enkelbiljett Generell Engelsk. Gäller från Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. Enkelbiljett Generell Engelsk Liggande A4-format Art nr E

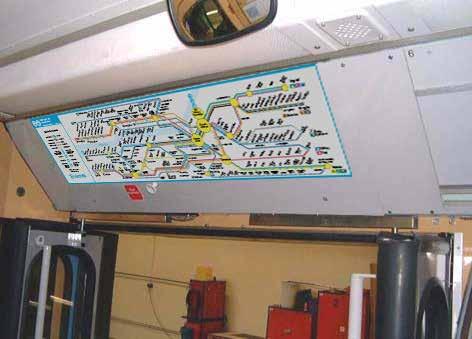

16 Dekaler, interiöra Ingång 1 Ingång 1: Art nr GS Placeras på de dörrhalvor som är längst från gångjärnen. 2 st, 165x47 mm. Ingång 1: Art nr GS Linjekarta. Över ingång 1. Fordonsnummer. Över dörrar. 80x80 mm. Art nr GS Nödöppnare, 80x80 mm. 16

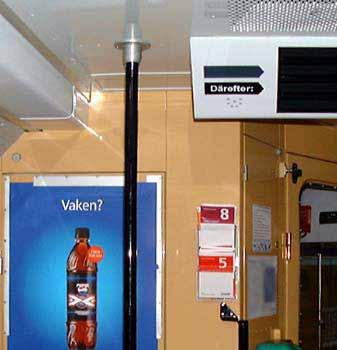

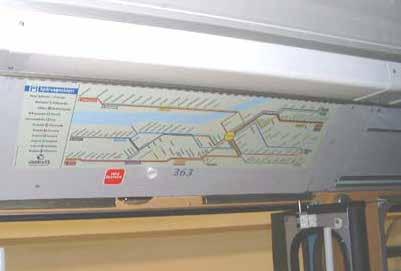

17 Dekaler, interiöra Ingång 1 Ingång 1: Hållare för turlistor. Placeras på utsidan av förarplatsens bakre vägg. Art nr GS Kamerabevakat fordon. 80x135 mm. Ingång 1: Art nr GS xxxxxx Platser för personer med funktionshinder. Vänster sida. 126x126 mm. Ingång 1: Art nr GS Barnvagnsplats. 80x80 mm. Höger sida fram. Ingång 2 Ingång 2: Art nr GS Linjekarta. Fordonsnummer. Över dörröppningen. 80x80 mm. Art nr GS Nödöppnare. 80x80 mm. 17

18 Resa inom en zon. 1. Håll kortet mot kortläsaren. Resa genom flera zoner. 1. Tryck på Håll kortet mot kortläsaren. 3. Håll kortet mot kortläsaren igen. Kombinera kontoladdning och periodbiljett (gäller även seniorkort). 1. Tryck på T. 2. Håll kortet mot kortläsaren. 3. Håll kortet mot kortläsaren igen. Resa inom en zon. 1. Tryck på V en gång för varje vuxen. 2. Tryck på S en gång för varje ungdom (7-19 år). 3. Tryck på K för klar. 4. Håll kortet mot kortläsaren. Byte? Upprepa steg 4 på nästa fordon. Resa genom flera zoner. 1. Tryck på Tryck på V en gång för varje vuxen. 3. Tryck på S en gång för varje ungdom (7-19 år). 4. Tryck på K för klar. 5. Håll kortet mot kortläsaren. 6. Håll kortet mot kortläsaren igen. Byte? Upprepa steg 1, 5 och 6 på nästa fordon. När du reser med kontoladdning betalar du för antal kilometer eller antal zoner. Det billigaste alternativet dras automatiskt. För mer prisinformation, se Västtrafiks Reseplanerare på vasttrafik.se eller i appen. Du kan även kontakta Västtrafiks kundservice på telefon Dekaler, interiöra Ingång 2 Ingång 2: Art nr GS Placeras på de dörrhalvor som är längst från gångjärnen. 2 st, 165x47 mm. Art nr GS Kamerabevakat fordon. 80x135 mm. Art nr GS Samlad information, hundpil åt vänster. 160x120 mm. Placeras upptill, vänster om dörren. Enkelbiljett. Tack för att du reser tillsammans Kontoladdning. En person Tätort Kommun 2 zoner Vuxen 28 kr 40 kr 69 kr 97 kr 126 kr 154 kr 183 kr 194 kr Ungdom 21 kr 30 kr 52 kr 73 kr 95 kr 116 kr 137 kr 146 kr Flera personer Västtrafik To Go. 1. Ladda ner appen. 2. Välj önskad biljett. 3. Betala med Swish eller kontokort. 4. Klart! Tack för att du reser tillsammans. Om du reser ofta får du återbäring direkt i appen! Enkelbiljett Generell. Gäller från Ingång 2: Art nr Enkelbiljett Generell, A4. Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. 18

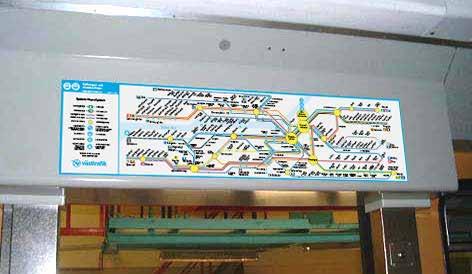

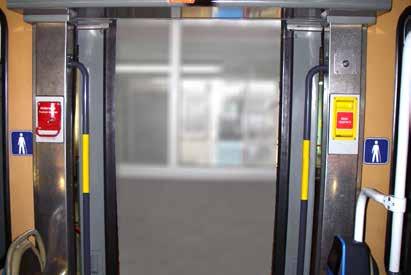

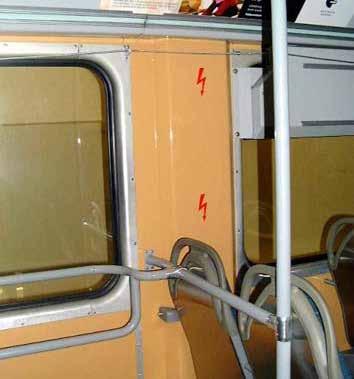

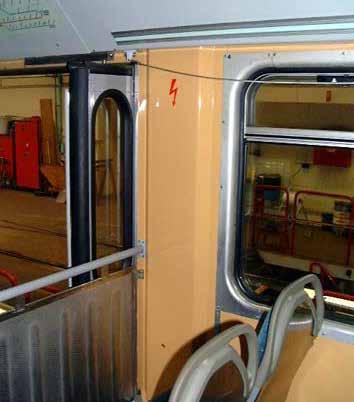

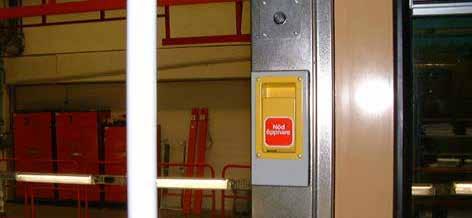

19 Dekaler, interiöra Ingång 2 Ingång 2: Art nr GS Elsymbol. Placeras på höger sida efter ingång 2. Art nr GS Elsymbol. Placeras på vänster sida, mittemot ingång 2. Ingång 3 Ingång 3: Fordonsnummer. Över dörrar. 80x80 mm. Art nr GS Linjekarta. Över ingång 3. Ingång 3: Art nr GS Nödöppnare. Placeras till höger om ingång 3. 80x80 mm. 19

20 Tryck på knappen Mölndal. Därefter trycker du fram beloppet, 25 kr för Vuxen eller 19 kr för Skolungdom. Tryck beloppet i en följd. Ex. 25 kr, tryck Tryck på knappen Godkänn. Fortsätt med punkt 2. Press the Mölndal button. Then press the amount of 25 kr for adults or 19 kr for youths. Press the amount in a consequence. E.g. 25 kr, press Press the button OK (Godkänn). Continue with point 2. Taste Mölndal drücken. Dann wählen Sie den Preis von 25 kr für Erwachsene oder 19 kr für Jugendliche. Drücken Sie die Menge in einer folge. Zum Beispiel 25 kr, 2500 drücken. Drücken Sie Genehmigen (Godkänn). Mit Punkt 2 fortsetzen. Dekaler, interiöra Ingång 3 Ingång 3: Art nr GS Barnvagnsplats. 80x80 mm. Art nr GS Rullstolsplats. 167x70mm. Ingång 3: Art nr GS Kamerabevakat fordon. Mittemot ingång 3. 80x120 mm. Biljetter / Tickets / Fahrkarten Välj biljett För information, tryck på Hjälp. Select ticket: For information, press English, then Help. Wählen Sie Ihre Fahrkarte: Für Information, erst auf Deutsch, dann Hilfe drücken. Lägg mynten i skålen upptill eller dra ditt bankkort Put the coins in the bowl or swipe bank card. Die Münzen in die Schale legen oder Kreditkarte durchziehen. Tag biljett och växel nedtill Take your ticket and change at the bottom. Die Fahrkarte und das Wechselgeld unten entnehmen. Resa/Reisen/Travelling inom Mölndal Trevlig resa / Pleasant journey / Gute Reise Dekal utgår när ny automat monterats. Information om biljettköp visas på automatens display Ingång 3: Art nr GS xxxxxx Funktionshinder/äldreplats. 126x126mm, 1 st. Placeras på vänster sida om ingång 3. Ingång 3: Art nr GS xxxxxx Funktionshinder/äldreplats. 126x126 mm, 1 st. Placeras på höger sida om ingång 3. 20

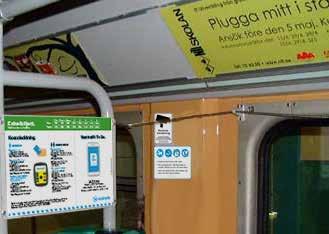

21 Dekaler, interiöra Ingång 4 Ingång 4: Art nr GS Nödöppnare. 80x80 mm. Fordonsnummer. 80x80 mm. Art nr GS Linjekarta. Över ingång 4. Ingång 4: Art nr GS Placeras på de dörrhalvor som är längst från gångjärnen. 2 st, 165x47 mm. Art nr GS Kamerabevakat fordon. 80x120 mm. Art nr GS Samlad information, hundpil åt vänster. 160x120 mm. Placeras upptill, vänster om dörren. Enkelbiljett. Tack för att du reser tillsammans Tätort Kommun 2 zoner kr 40 kr 69 kr 97 kr Vuxen kr kr kr kr Ungdom 21 kr 30 kr 52 kr 73 kr 95 kr 116 kr 137 kr 146 kr Kontoladdning. En person Flera personer Västtrafik To Go. Resa inom en zon. 1. Håll kortet mot kortläsaren. Resa genom flera zoner. 1. Tryck på Håll kortet mot kortläsaren. 3. Håll kortet mot kortläsaren igen. Kombinera kontoladdning och periodbiljett (gäller även seniorkort). 1. Tryck på T. 2. Håll kortet mot kortläsaren. 3. Håll kortet mot kortläsaren igen. Resa inom en zon. 1. Tryck på V en gång för varje vuxen. 2. Tryck på S en gång för varje ungdom (7-19 år). 3. Tryck på K för klar. 4. Håll kortet mot kortläsaren. Byte? Upprepa steg 4 på nästa fordon. Resa genom flera zoner. 1. Tryck på Tryck på V en gång för varje vuxen. 3. Tryck på S en gång för varje ungdom (7-19 år). 4. Tryck på K för klar. 5. Håll kortet mot kortläsaren. 6. Håll kortet mot kortläsaren igen. Byte? Upprepa steg 1, 5 och 6 på nästa fordon. När du reser med kontoladdning betalar du för antal kilometer eller antal zoner. Det billigaste alternativet dras automatiskt. För mer prisinformation, se Västtrafiks Reseplanerare på vasttrafik.se eller i appen. Du kan även kontakta Västtrafiks kundservice på telefon Ingång 4: Art nr Enkelbiljett Generell, A4. 1. Ladda ner appen. 2. Välj önskad biljett. 3. Betala med Swish eller kontokort. 4. Klart! Tack för att du reser tillsammans. Om du reser ofta får du återbäring direkt i appen! Enkelbiljett Generell. Gäller från Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. 21

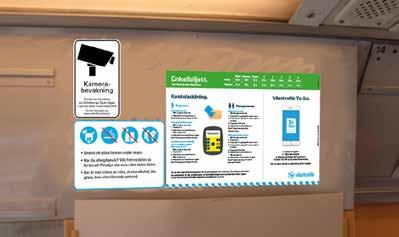

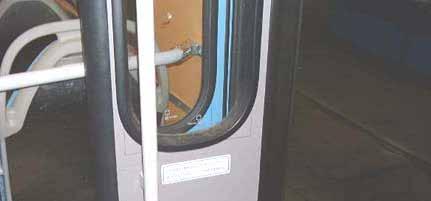

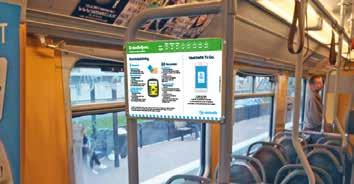

22 Dekaler, interiöra Ingång 5 Ingång 5: Art nr GS Nödöppnare. 80x80 mm. Fordonsnummer. 80x80 mm. Art nr GS Linjekarta. Över ingång 5. Ingång 5: Art nr GS Placeras på de dörrhalvor som är längst från gångjärnen. 2 st, 165x47 mm. Enkelbiljett. Tack för att du reser tillsammans Kontoladdning. En person Tätort Kommun 2 zoner kr 40 kr 69 kr 97 kr Vuxen kr kr kr kr Ungdom 21 kr 30 kr 52 kr 73 kr 95 kr 116 kr 137 kr 146 kr Flera personer Västtrafik To Go. Resa inom en zon. 1. Håll kortet mot kortläsaren. Resa genom flera zoner. 1. Tryck på Håll kortet mot kortläsaren. 3. Håll kortet mot kortläsaren igen. Kombinera kontoladdning och periodbiljett (gäller även seniorkort). 1. Tryck på T. 2. Håll kortet mot kortläsaren. 3. Håll kortet mot kortläsaren igen. Resa inom en zon. 1. Tryck på V en gång för varje vuxen. 2. Tryck på S en gång för varje ungdom (7-19 år). 3. Tryck på K för klar. 4. Håll kortet mot kortläsaren. Byte? Upprepa steg 4 på nästa fordon. Resa genom flera zoner. 1. Tryck på Tryck på V en gång för varje vuxen. 3. Tryck på S en gång för varje ungdom (7-19 år). 4. Tryck på K för klar. 5. Håll kortet mot kortläsaren. 6. Håll kortet mot kortläsaren igen. Byte? Upprepa steg 1, 5 och 6 på nästa fordon. 1. Ladda ner appen. 2. Välj önskad biljett. 3. Betala med Swish eller kontokort. 4. Klart! Tack för att du reser tillsammans. Om du reser ofta får du återbäring direkt i appen! Enkelbiljett Generell. Gäller från När du reser med kontoladdning betalar du för antal kilometer eller antal zoner. Det billigaste alternativet dras automatiskt. För mer prisinformation, se Västtrafiks Reseplanerare på vasttrafik.se eller i appen. Du kan även kontakta Västtrafiks kundservice på telefon Ingång 5: Art nr Enkelbiljett Generell, A4 Art nr GS Kamerabevakat fordon. 80x120 mm. Enkelbiljett. Tätort Kommun 2 zoner kr 40 kr 69 kr 97 kr Vuxen kr kr kr kr Tack för att du reser tillsammans Ungdom 21 kr 30 kr 52 kr 73 kr 95 kr 116 kr 137 kr 146 kr Kontoladdning. Västtrafik To Go. En person Flera personer Resa inom en zon. Resa inom en zon. 1. Håll kortet mot kortläsaren. 1. Tryck på V en gång för varje vuxen. 2. Tryck på S en gång för varje ungdom (7-19 år). Resa genom flera zoner. 3. Tryck på K för klar. 4. Håll kortet mot kortläsaren. 1. Tryck på +. Byte? Upprepa steg 4 på 2. Håll kortet mot kortläsaren. nästa fordon. 3. Håll kortet mot kortläsaren igen. Resa genom flera zoner. 1. Tryck på +. Kombinera kontoladdning 2. Tryck på V en gång för varje vuxen. och periodbiljett (gäller 3. Tryck på S en gång för varje ungdom även seniorkort). (7-19 år). 4. Tryck på K för klar. 1. Tryck på T. 5. Håll kortet mot kortläsaren. 1. Ladda ner appen. 2. Håll kortet mot kortläsaren. 2. Välj önskad biljett. 6. Håll kortet mot kortläsaren igen. 3. Betala med Swish eller kontokort. 3. Håll kortet mot kortläsaren igen. Byte? Upprepa steg 1, 5 och 6 4. Klart! Tack för att du reser tillsammans. på nästa fordon. Om du reser ofta får du återbäring direkt i appen! När du reser med kontoladdning betalar du för antal kilometer eller antal zoner. Det billigaste alternativet dras automatiskt. För mer prisinformation, se Västtrafiks Reseplanerare på vasttrafik.se eller i appen. Du kan även kontakta Västtrafiks kundservice på telefon Enkelbiljett Generell. Gäller från Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. Ingång 5: Art nr Enkelbiljett Generell, A4 Art nr GS Samlad information, hundpil nedåt 160x120 mm. Placeras upptill, mittemot dörren. 22

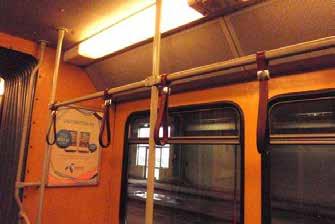

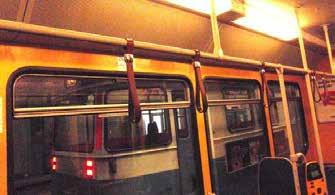

23 Tillbehör Handöglor med beslag, 22 st Handögla till ledstång läder med beslag Art nr GS , C-del (ingång 3), 11 st Handögla till ledstång läder med beslag Art nr GS , B-del (ingång 4), 8 st Handögla till ledstång läder med beslag Art nr GS , B-del (ingång 5), 3 st 23

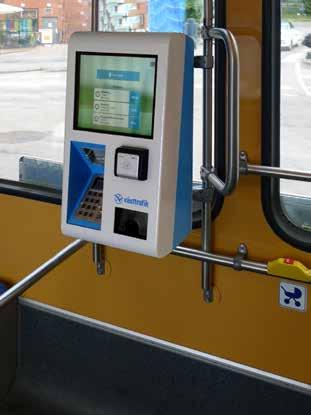

24 Tillbehör Biljettautomat Biljettautomaternas höjdplacering är vald för att båda korta och långa personer ska kunna hantera såväl touchscreen som bankkortsläsare. Mitten på automaternas touchscreen skall sitta på 1300 mm - inte lägre. 1300mm över golv 24
