Västtrafik fordon. Färger och dekalplacering Instruktioner för tåg X
|
|
|
- Kjell Eklund
- för 5 år sedan
- Visningar:
Transkript
1 Titelsida Västtrafik fordon Färger och dekalplacering Instruktioner för tåg X14
2 Innehåll Titelsida 1 Innehåll 2 Arbetsgång för målning och märkning av fordon 3 Färgkoder för exteriör målning 4 Anvisningar för målning av fordon 5 Arbetsgång för implementering av nya dekaler 6 Exteriöra dekaler profilering och vagn-id 8 Exteriöra dekaler trafikantinfo, översikt 10 Exteriöra dekaler, trafikantinfo, dekaler h350mm 11 Exteriöra dekaler trafikantinfo, vagndel A 12 Exteriöra dekaler trafikantinfo, vagndel B 14 Exteriöra dekaler, tekniska dekaler 16 Interiöra dekaler trafikantinfo, översikt 18 Interiöra dekaler trafikantinfo, alla dörrar 19 Interiöra dekaler trafikantinfo, vagndel A 21 Interiöra dekaler trafikantinfo, vagndel B 26 Interiöra dekaler trafikantinfo, tystare avdelning 29 Dekaler, stycklista 34 Tillbehör 35 Placering av tillbehör, layout 35 Dekaler för prisinformation, Infotavla 36 Papperskorgar 38 Brandsläckare 39 Hjärtstartare 42 Destinationslista, förarhytt 42 2
3 Arbetsgång för målning och märkning av fordon För att genomföra en gemensam profil för Västtrafik, är det nödvändigt att följa dessa riktlinjer både exteriört och interiört. Vid upphandling lämnas material ut med uppgifter om målning och märkning av fordon. Vid revidering av fordon, hämta aktuella uppgifter på Västtrafiks webbplats. Kontakta alltid Västtrafik för att säkerställa korrekt utförande. Kontaktpersoner i dessa frågor är resp fordonsförvaltare: Tel vx: Uppdaterade dokumentversioner av Designmanualer hämtas på: Välj Designmanualer/Tåg och ladda ner det pdf-dokument du söker. Använd aldrig inaktuella uppgifter! OBS! För tekniska dekaler som inte finns med i dekaldokumentet hänvisas till respektive fordonsdokumentation. Dessa ska anmälas och åtgärdas av respektive underhållsleverantör. 3
4 Färgkoder för exteriör målning X14-A-5 X14-A-1 Motorvagn A 4 Färger Färgkod Takkant NCS S 0580-Y10R Autocoat BT480 Dörrdekor Avery 806 PF Vagnssida NCS S 7005-R80B Vagnssida Autobase Plus CM354 B2 X14-B-31 Färgnamn Gul Sunflower Yellow Mörkgrå Silver Metallic Färger Färgkod Plog, 2 st. Lyftpunkter, 8 st NCS S 1080-R Handikappdörr NCS S 0585-Y50R Utvändiga handtag Autobase Plus CM354 B2 Färgnamn Röd Avery 866 PF Light Orange Silver Metallic Exempel på leverantör: Akzo Nobel Car Refinishes AB, tel Manövervagn B
5 Anvisningar för målning av fordon Gul målning följer naturliga kanter i karossen 180 mm radier 120mm Grå målning följer fönstrens överoch underkant 105 mm R200 mm Måla ej gul rand på dörrlist 450 mm Ingång A5 Gul målning följer över- och underkant på fönstren Motorvagn 30 mm under gul kant Spetsen på gul linje linjeras med lampans inre kant Fordonsnummer helt utanför gula linjens förlängda kant. Centreras i höjd och sidled Ingång B 31 handikappanpassad Orange målning/folie slutar i jämnhöjd med den gula linjens överkant Manövervagn 5
6 Arbetsgång för implementering av nya dekaler För att underlätta arbetet och säkerställa en gemensam profil för Västtrafik, är det nödvändigt att följa riktlinjerna i denna instruktion både exteriört och interiört. Dekaler för tågtrafikanter ska vara lika för alla tåg som körs av Västtrafik och Västtågen Storlek, placering och antal specificeras i detta dokument, fordonets dekalbilaga, som laddas ner från Västtrafiks hemsida. Se sid 3. Observera att de blå remsor med informationssymboler, som sitter interiört över varje ingång är unika för varje ingång och är märkt med ett unikt ID. Den befintliga dekalen Tilläggsavgift samt betalinformationstavlor uppdateras vid behov Alla lösa dekaler som inte sitter vid anpassad plats tas bort. (Anpassade platser : prioplatser, cykel, rullstol, barnvagn, även brandsläckare). T.ex. ska dekaler på Reginas glasväggar tas bort. Alla linjekartor över passagerardörrar tas bort. Alla utvändiga dekaler på passagerardörrar tas bort, ersätts med den nya serien. Sätt uppradade dekaler med 5 mm mellanrum. Alla gamla brandsläckardekaler tas bort och ersätts med nya från den nya dekalserien. Placering på samma höjd, 185 cm över golv i alla tåg om ej annat anges. Hjärtstartardekaler ska finnas på ingångsremsorna på alla tåg. Ta bort alla dekaler på fönster: Kasta inte ut flaskor.. osv. Behåll NFC-taggar (Avista-taggar)! Dessa NFC-taggar kan finnas uppklistrade ini och utanpå fordon. Storleken på NFC-taggar är upp till Ø 3 cm. Antingen en tunn dekal eller, för utomhusbruk, på metallplatta med plasthölje. NFC-taggar används för in- och utcheckning av städföretagens personal. Om dessa taggar kommer i konflikt med annan märkning, kontakta fordonsförvaltning på Västtrafik! /forts. 6
7 Arbetsgång för implementering av nya dekaler Tryckfärger/folie som används på externa dekaler: Dekal: Färgkod Färgnamn Västtrafiksymbol Folie 3M eller liknande Västtrafikblå Fordonsnummer Svart folie Svart Västtågen och..i samarbete Folie 3M eller Avery 881PF (grå) Västtågengrå Anvisade platser PMS 295C; Folie 3M Mörkblå Förbudsdekal PMS Red 032 C, PMS Process BlackC Röd, svart Öppnadekal PMS Process BlackC Svart Vit klotterskyddad folie till lösa dekaler 85x85mm Tryckfärger/folie som används på interna dekaler: Dekal: Färgkod Färgnamn Remsa, bakgrund PMS 299C, 295C, 347C Västtrafikblå Tilläggsavgift PMS 299C, PMS Process BlackC Västtrafikblå och svart Anvisade platser PMS 295C; Folie 3M Mörkblå Utrymningsdekal PMS 347C Grön Hjärtstartare PMS 347C Grön Brandsläckare PMS Red 032C Röd Vit klotterskyddad folie till lösa dekaler 60x60mm och till ingångsremsor För att genomföra en gemensam profil för Västtrafik, är det nödvändigt att följa dessa riktlinjer både exteriört och interiört. Vid upphandling lämnas material ut med uppgifter om målning och märkning av fordon. Vid revidering av fordon, hämta aktuella uppgifter på Västtrafiks webbplats. Kontakta alltid Västtrafik för att säkerställa korrekt utförande. Kontaktpersoner i dessa frågor är resp fordonsförvaltare: Tel vx: Uppdaterade dokumentversioner av Designmanualer hämtas på: Välj Designmanualer/Tåg och ladda ner det pdf-dokument du söker. Använd aldrig inaktuella uppgifter! 7
8 Exteriöra dekaler profilering och vagn-id X14-A-5 X14-A-1 Motorvagn A X14-B-31 Manövervagn B Västtågenlogotyp, 4 st, höjd 580mm. Linjeras med fönster enligt bild. Västtågenlogotyp, dörrar 8 st, bredd 375 mm. Placering, se nästa sida! Befintlig Västtrafiksymbol, 2 st, höjd 360 mm.. Fordonsnummer, positiv, 4 st, Univers Regular. Höjd 150 mm. Svart folie Använd befintlig teknisk märkning för vagn-id! 8
9 Exteriöra dekaler profilering, i samarbete med... X14-A-5 X14-A-1 Motorvagn A X14-B-31 Manövervagn B Västtågenlogotyp, dörrar, 8 st, bredd 375 mm. 50mm 50mm Centreras under fönstret på alla dörrar. Gula ingångar: placera 50 mm under fönsterlist enligt bild. Handikappanpassade ingångar: placera 50 mm under orange målning enligt bild. 9
10 Exteriöra dekaler trafikantinfo, översikt X14-A-5 X14-A-1 Motorvagn A X14-B-31 X14-A-11 Vagndel A X14-A-15 B Manövervagn Pälsdjur B X14-A-5 X14-A-1 X14-B-17 Vagndel B X14-B-21 A Tågvärd Toalett Rullstolsplatser/ barnvagnar Tystare avdelning 680 X14-B-31 Orientering efter vagnsdelar och ingångs-id. Vagndel Ingångs-ID A VTA 3225 X14-A 160 X14-A-1 X14-A-2 B VTA 3225 X14-B 160 X14-B-1 X14-B-2 Kom ihåg: Montera 85x85mm-dekaler vertikalt med 5mm mellanrum. Centrera dekalgruppen på gula/oranga fältet på handtagssidan. Placera dekalgruppen i höjd med fönsterradien enligt bild. Centrera Öppna -dekal under öppnaknapp 20 mm under knappen. 20 mm 10
11 Exteriöra dekaler, trafikantinfo, dekaler h350mm X14-A-5 X14-A-1 Motorvagn A X14-B Dekaler för trafikanter på perrong. Synavstånd >3m. 350x350mm. Folie 3M (Vit blank) Antiklotterlaminat. 4 st Placering Barnvagn/Cykel 350mm. A-dörr 5&11 samt B-dörr 21&27. 4 st A Centreras i grå yta 50 X14-A-5 Placering Pälsdjur 350mm A-vagn. Placeras mittåt mellan dörrar. Centreras i grå yta Placering Rullstolsplatser 350mm. B-vagn, dörrar 17&31. Placeras vid dörrens handtagssida (synlig när dörren öppnas). Pälsdjur 2 st Rullstolsplatser 2 st Tystare avdelning 4 st Placering Tystare avd 350mm. B-vagn. Placeras symmetriskt mellan dörrar enligt bilder. Centreras i grå yta 11
12 Exteriöra dekaler trafikantinfo, vagndel A X14-A-11 Vagndel A X14-A-15 Pälsdjur B X14-A-5 X14-A-1 Pälsdjur 85x85mm Barnvagn, 85x85mm Cykel, 85x85mm Ej rökning, 85x85mm Öppna Upp, 90x65mm ID: X14-A-5 Pälsdjur 85x85mm Barnvagn, 85x85mm Cykel, 85x85mm Ej rökning, 85x85mm Öppna Upp, 90x65mm ID: X14-A-11 12
13 Exteriöra dekaler trafikantinfo, vagndel A X14-A-11 Vagndel A X14-A-15 Pälsdjur B X14-A-5 X14-A-1 Pälsdjur 85x85mm Ej rökning, 85x85mm Öppna Upp, 90x65mm ID: X14-A-1 Pälsdjur 85x85mm Ej rökning, 85x85mm Öppna Upp, 90x65mm ID: X14-A-15 13
14 Exteriöra dekaler trafikantinfo, vagndel B X14-B-17 Vagndel B X14-B-21 A Tågvärd Toalett Rullstolsplatser/ barnvagnar Tystare avdelning 680 X14-B-31 Rullstol 85x85mm Tystare avd. 85x85mm Ej rökning, 85x85mm Öppna Upp, 90x65mm ID: X14-B-31 Rullstol 85x85mm Tystare avd. 85x85mm Ej rökning, 85x85mm Öppna Upp, 90x65mm ID: X14-B-17 14
15 Exteriöra dekaler trafikantinfo, vagndel B X14-B-17 Vagndel B X14-B-21 A Tågvärd Toalett Rullstolsplatser/ barnvagnar Tystare avdelning 680 X14-B-31 Tystare avd. 85x85mm Barnvagn, 85x85mm Cykel, 85x85mm Gäller EJ tåg ! Ej rökning, 85x85mm Öppna Upp, 90x65mm ID: Tystare avd. 85x85mm Barnvagn, 85x85mm Cykel, 85x85mm Gäller EJ tåg ! Ej rökning, 85x85mm Öppna Upp, 90x65mm ID: X14-B-21 15
16 Exteriöra dekaler, tekniska dekaler 005 Båda sidor Motorvagn 005 Båda sidor Båda sidor Båda sidor 015 Båda sidor 011 Båda sidor 008 Gäller alla tåg 015 Båda sidor Motsatta sidan Motsatta sidan 005 Båda sidor Båda sidor Tekniska dekaler 001. Långbalksmärkning A-vagn, 2 st. 002 Långbalksmärkning B-vagn, 2 st Koppelkåpa, 2 st Åk ej på fotsteg, 8 st Livsfarlig ledning, 8 st Avst. magnetskenbroms, 1 st Stationär luft, 2 st Avst. luftfjädring, 2 st Mätuttag luftfjädring, 4 st Motsatt sida Båda sidor Båda sidor 008 Motsatt sida Gäller tåg Båda sidor 012 Båda sidor 010. Varningsmärke, magnetskenbroms, 2 st Nummerserie. Långbalksmärkning A-vagn, 2 st 012. Nummerserie. Långbalksmärkning B-vagn, 2 st 013 Gul ring Vattenpåfyllning, 2 st. 014 Åskvigg 4 st 015 Öppna. Ersätts av trafikantdekal Öppna.Se sidxx 016 Yttre fotsteg, förarhytt, 8 dekaler (varningstejp). 017 Yttre fotsteg, front. 8 dekaler (varningstejp). 008 Motsatt sida Gäller tåg Båda sidor Manövervagn 002 Motsatta sidan 009 Motsatta sidan Båda sidor OBS! För tekniska dekaler som inte finns med i dekaldokumentet hänvisas till respektive fordonsdokumentation. Dessa ska anmälas och åtgärdas av respektive underhållsleverantör.
17 Exteriöra dekaler, tekniska dekaler Koppelkåpa 440x245 mm. Livsfarlig ledning 130x180 mm. Magnetskenbroms, Varning 200x145 mm. Öppna 65x25 mm. Åk ej på fotsteget 200x70 mm. Gul ring för toalett Ø inner 25mm Ø ytter 50mm. Åskvigg Bredd 80 mm Varningstejp, fotsteg Texter Texthöjd (X) 15 mm.. Långbalksmärkning A-vagn. Texthöjder: VTA 100 mm; X11-A 60 mm; 24.9 m 25 mm. Långbalksmärkning B-vagn. Texthöjder: VTA 100 mm; X11-B 60 mm; 24.9 m 25 mm. Nummerserie. Långbalksmärkning A-vagn. Texthöjd: 80 mm OBS! För tekniska dekaler som inte finns med i dekaldokumentet hänvisas till respektive fordonsdokumentation. Dessa ska anmälas och åtgärdas av respektive underhållsleverantör. Nummerserie. Långbalksmärkning B-vagn. Texthöjd: 80 mm Nummerserie. Placeras tydligt i förarhytt A-vagn. Texthöjd: 25 mm Nummerserie. Placeras tydligt i förarhytt B-vagn. Texthöjd: 25 mm 17

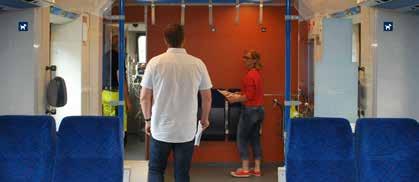

18 Interiöra dekaler trafikantinfo, översikt X14-A-5 X14-A-1 Motorvagn A X14-B-31 Manövervagn B X14-A-11 Vagndel A X14-A-15 Pälsdjur B X14-A-5 X14-A-1 X14-B-17 Vagndel B X14-B-21 A Tågvärd Toalett Rullstolsplatser/ barnvagnar Tystare avdelning 680 X14-B-31 Orientering efter vagnsdelar och ingångsnummer. Vagndel Ingångs-ID A VTA 3XXX X14-A 160 X14-A-1 X14-A-2 A VTA 3XXX X14-A 160 X14-A-3 X14-A-4 B VTA 3XXX X14-B 160 X14-B-1 X14-B-2 B VTA 3XXX X14-B 160 X14-B-3 X14-B-4 Kom ihåg: Montera 60x60mm-dekaler med nederkant 185 cm över golv om ej annat anges. Montera dekalerna med 5 mm mellanrum. Observera att remsorna över passageraringångarna alla har ett specifikt ID förtryckt nere till vänster. 18

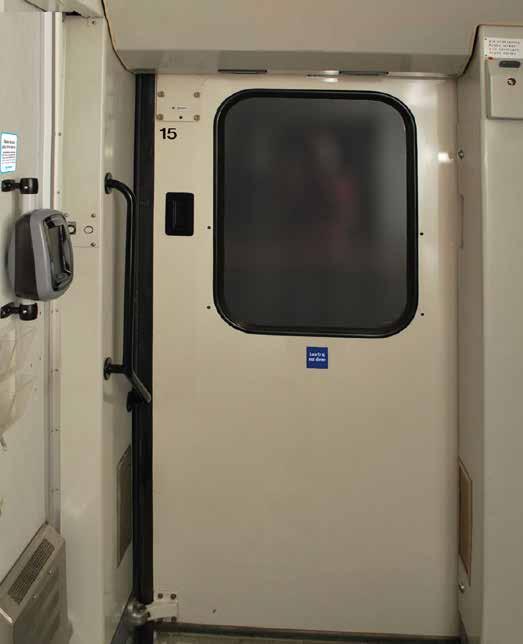

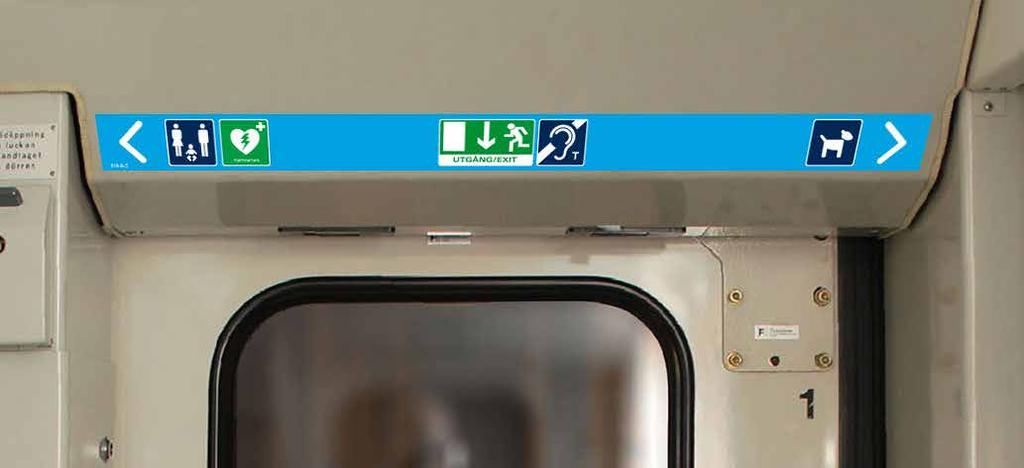

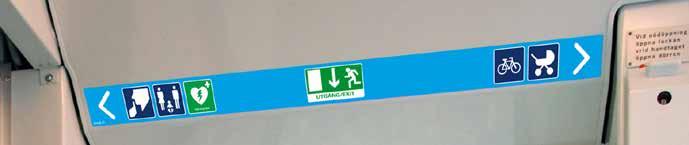

19 Interiöra dekaler trafikantinfo, alla dörrar Luta Er ej.. 60x60 mm 8 st Tilläggsavgift 80x80mm 8 st Placeras centrerat 30 mm under fönstret. Dekal Tilläggsavgift placeras över (förstahandsval) eller vid sidan av kortläsare. 19

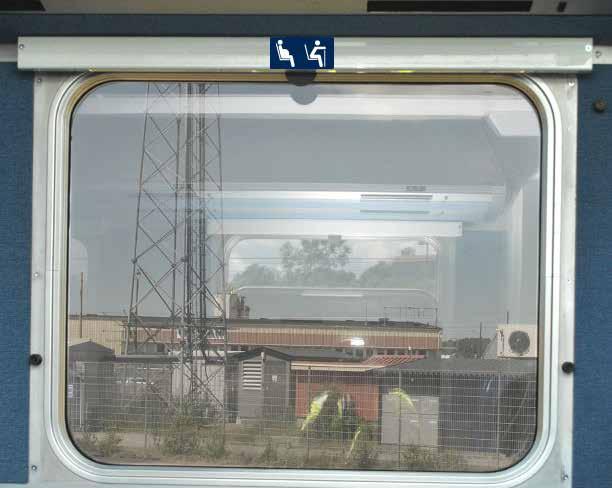

20 Interiöra dekaler trafikantinfo, vagndel A X14-A-11 Vagndel A X14-A-15 Pälsdjur B X14-A-5 X14-A cm Barnvagn 60x60 mm, 1 st Placeras centrerad över fällstolar, underkant 185 cm över golv Utrymningsväg 60x60 mm, 1 st Centreras på dörr och linjeras i överkant med Barnvagn. Cykel 60x60 mm, 1 st Placeras 60 cm från fönstervägg, underkant 185 cm över golv 60 cm 185 cm 20
21 Interiöra dekaler trafikantinfo, vagndel A X14-A-11 Vagndel A X14-A-15 Pälsdjur B X14-A-5 X14-A-1 X14-A-11 Dekalremsa, 920x65, ID: X14-A-11 X14-A-5 Dekalremsa, 920x65, ID: X14-A-5 21

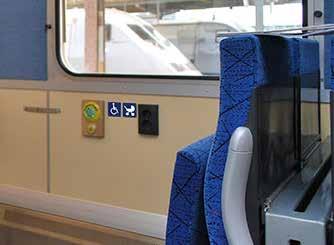

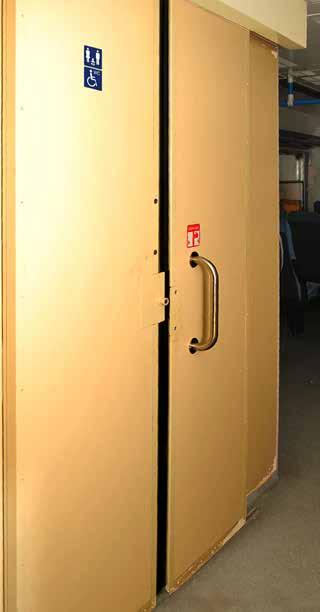

22 Interiöra dekaler trafikantinfo, vagndel A Prio X14-A-11 Vagndel A X14-A-15 Pälsdjur B X14-A-5 X14-A-1 120x60 mm, 2 st Placeras centrerat på gardinkåpor. 10/66 platser i A-vagn 22
23 Interiöra dekaler trafikantinfo, vagndel A Pälsdjur X14-A-11 Vagndel A X14-A-15 Pälsdjur B X14-A-5 X14-A-1 Pälsdjur 60x60 mm, 2 st Pälsdjur 60x60 mm, 2 st Pälsdjur 60x60 mm, 4 st 23
24 Interiöra dekaler trafikantinfo, vagndel A X14-A-11 Vagndel A X14-A-15 Pälsdjur B X14-A-5 X14-A-1 X14-A-15 Dekalremsa, 920x65, ID: X14-A-15 X14-A-1 Dekalremsa, 920x65, ID: X14-A-1 24

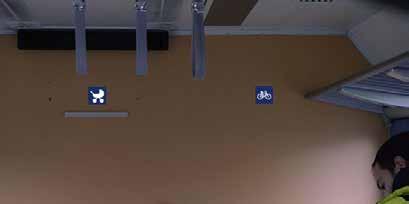

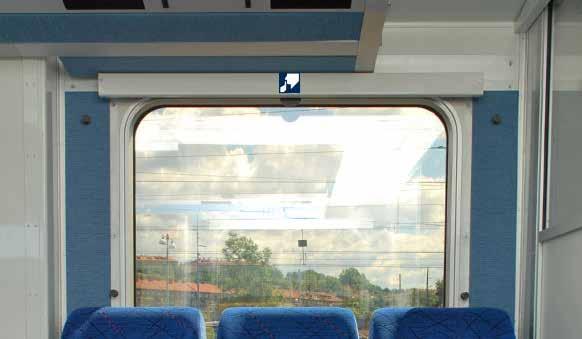

25 Interiöra dekaler trafikantinfo, vagndel B X14-B-17 Vagndel B X14-B-21 A Tågvärd Toalett Rullstolsplatser/ barnvagnar Tystare avdelning 680 X14-B x60 mm, 1 st Centreras på Solskyddskåpa 120x60 mm, 1 st Centreras på Solskyddskåpa 25
26 Interiöra dekaler trafikantinfo, vagndel B X14-B-17 Vagndel B X14-B-21 A Tågvärd Toalett Rullstolsplatser/ barnvagnar Tystare avdelning 680 X14-B-31 X14-B-17 Dekalremsa, 920x65, ID: X14-B-17 X14-B-31 Dekalremsa, 920x65, ID: X14-B-31 26
27 Interiöra dekaler trafikantinfo, vagndel B X14-B-17 Vagndel B X14-B-21 A Tågvärd Toalett Rullstolsplatser/ barnvagnar Tystare avdelning 680 X14-B-31 Toa, skötbord 60x60 mm, 1 st Toa, rullstol 60x60 mm, 1 st Klämrisk! Klämrisk 80x80mm Befintlig dekal behålles 27
28 Interiöra dekaler trafikantinfo, vagndel B X14-B-17 Vagndel B X14-B-21 A Tågvärd Toalett Rullstolsplatser/ barnvagnar Tystare avdelning 680 X14-B-31 Rullstolsplats 60x60mm, 1 st. Barnvagnsplats 60x60 mm, 1 st. Rullstolsplats 60x60mm, 1 st. Barnvagnsplats 60x60 mm, 1 st. Ramp max 300kg, 2 st. 60x60 mm. 28

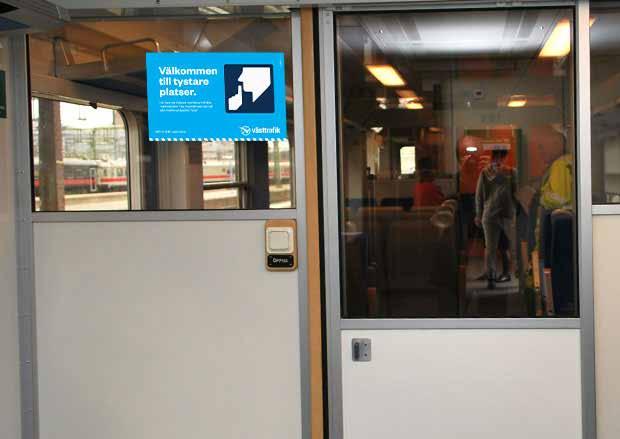

29 Interiöra dekaler trafikantinfo, tystare avdelning 1 X14-B-17 Vagndel B X14-B-21 A Tågvärd Toalett Rullstolsplatser/ barnvagnar Tystare avdelning 680 X14-B-31 Dekalen Välkommen till tystare avdelning B380 mm, placeras på samma sida som öppnaknappen, 100mm från överkant, 15mm från glaskant till höger. Dekalen Du sitter i tystare avdelning B380 mm, placeras på samma sida som öppna-knappen, rygg-mot-rygg mot Välkommen... 29

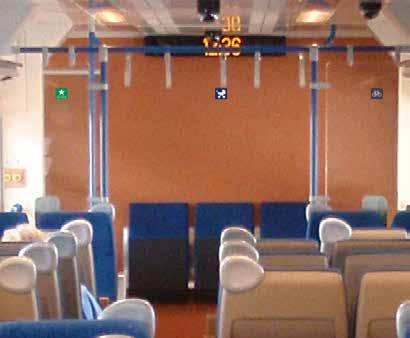

30 Interiöra dekaler trafikantinfo, tystare avdelning 2 X14-B-17 Vagndel B X14-B-21 A Tågvärd Toalett Rullstolsplatser/ barnvagnar Tystare avdelning 680 X14-B-31 Dekalen Välkommen till tystare avdelning B380 mm, placeras på samma sida som öppnaknappen, 100mm från överkant, (linjerad i överkant mot Infotavla ) Dekalen Du sitter i tystare avdelning B380 mm, placeras på samma sida som öppna-knappen, rygg-mot-rygg mot Välkommen... 30
31 Interiöra dekaler trafikantinfo, tystare avdelning 3 X14-B-17 Vagndel B X14-B-21 A Tågvärd Toalett Rullstolsplatser/ barnvagnar Tystare avdelning 680 X14-B-31 Tystare avd 60x60mm, 8 st, placeras centrerad på kåpa till solskyddsgardiner. 31

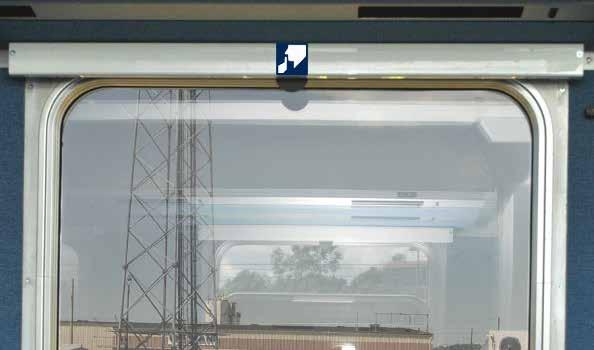

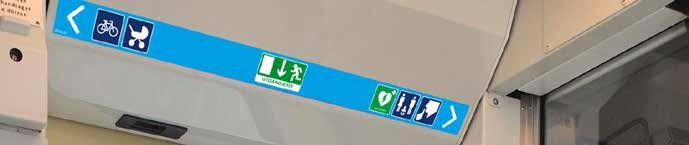

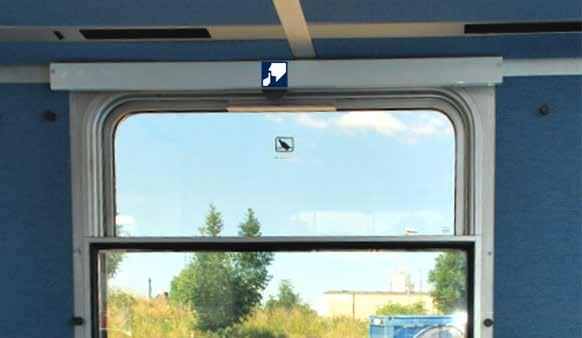

32 Interiöra dekaler trafikantinfo, vagndel B X14-B-17 Vagndel B X14-B-21 A Tågvärd Toalett Rullstolsplatser/ barnvagnar Tystare avdelning 680 X14-B-31 X14-B-21 Dekalremsa, 920x65, ID: X14-B-21 Dekalremsa, 920x65, ID: *) Tåg saknar plats för cyklar och barnvagnar i B-vagnens hyttända. Symbolerna för Cykel och Barnvagn täcks på båda remsorna med enfärgad folie 65x130mm, i färg motsvarande PMS 299C, (remsans bottenfärg). X14-B-21 32
33 Interiöra dekaler trafikantinfo, vagndel B X14-A-11 Vagndel A X14-A-15 Pälsdjur B X14-A-5 X14-A cm Barnvagn 60x60 mm, 1 st Placeras centrerad över fällstolar, underkant 185 cm över golv Utrymningsväg 60x60 mm, 1 st Centreras på dörr och linjeras i överkant med Barnvagn. 185 cm 60 cm Cykel 60x60 mm, 1 st Placeras 60 cm från fönstervägg, underkant 185 cm över golv 33
34 Dekaler, stycklista Antal exteriöra dekaler: Dekal: Färgkod Antal Västtrafiksymbol, bef. Folie 3M eller liknande 2 Fordonsnummer Svart folie 4 Västtågen, Höjd 550 Bef. Folie 3M eller Avery 881PF (grå) 4 Västtågen i samarbete Bredd 375mm Folie 3M eller Avery 881PF (grå) 8 350x350mm Folie 3M eller liknande (vit) 4 350x350mm Folie 3M eller liknande (vit) 4 Pälsdjur 350x350mm Folie 3M eller liknande (vit) 2 Rullstolar 350x350mm Folie 3M eller liknande (vit) 2 Tystare avd 350x350mm Folie 3M eller liknande (vit) 4 Cykel 85x85mm PMS 295C; Folie 3M * Barnvagn 85x85mm PMS 295C; Folie 3M Rullstol 85x85mm PMS 295C; Folie 3M Pälsdjur 85x85mm PMS 295C; Folie 3M Tystare avd 85x85mm PMS 295C; Folie 3M Ej rökning 85x85mm PMS Red 032C och PMS Process BlackC 8 ÖppnaUpp 90x65mm PMS Process BlackC 8 Vit klotterskyddad folie till lösa dekaler 85x85mm Antal interiöra dekaler: Dekal: Färgkod Antal Remsor över passagerar-dörrar 920x65mm PMS 299C, 295C, 347C. Jfr sid 4. 8 olika Tilläggsavgift 80x80mm, version 2018 PMS 299C, PMS Process BlackC 8 Barnvagn 60x60mm PMS 295C; Folie 3M x60mm PMS 295C; Folie 3M Brandsläckare 60x60mm PMS Red 032C 6 WC m skötbord 60x60mm PMS 295C; Folie 3M WC m rullstol 60x60mm PMS 295C; Folie 3M Cykel 60x60mm PMS 295C; Folie 3M ** Rullstol 60x60mm PMS 295C; Folie 3M Tystare avdelning 60x60mm PMS 295C; Folie 3M Tystare avd, Välkommen Bredd 380mm Fyrfärgstryck 2 Tystare avd, Du sitter i.. Bredd 380mm Fyrfärgstryck 2 Luta er ej... 60x60mm PMS 295C; Folie 3M Ramp, max x60mm PMS 295C; Folie 3M Utrymningsväg 60x60mm PMS 347C. 2 Klämrisk, Befintlig PMS Red 032C 1 Vit klotterskyddad folie till lösa dekaler 60x60mm och till ingångsremsorna Infotavla - Dekaler med prisinformation: Infotavla 1, 320x735mm 3 Infotavla 2, 320x444mm 1 Karta, stående A4. överst på Infotavla 1 3 Enkelbiljett generell, A4, i mitten på infotavla 1, överst på infotavla 2 4 Enkelbiljett generell Engelsk, A4, nederst på alla. 4 *) Tåg , antal 2 st. Antal **) Tåg , antal 1 st. 34
35 Tillbehör Placering av tillbehör, layout Papperskorgar, tidningskorgar, informationstavlor och skylthållare för reklam P - Papperskorg T - Tidningskorg S - Skylthållare/fönster S = Skylthållare/vägg I = Informationstavlor X14-A-2 6 st 4 st 6 st 6 st 4 st Vagndel A X14-A-4 Övriga tillbehör Kortläsare vid alla ingångar Reklamlist, fönster Rullbälten, rullstolsplats Hängstroppar vid takrail 35 A X14-A-1 X14-B-2 Tågvärd 680 X14-B-1 Toalett Rullstolsplatser /barnvagnar Vagndel B X14-A X14-B-4 X14-B-3 B

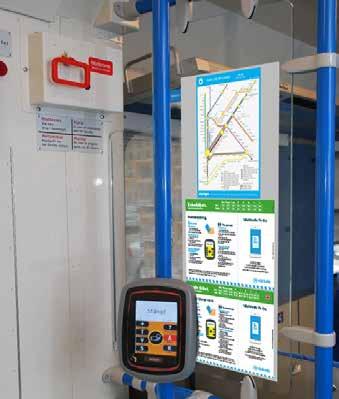

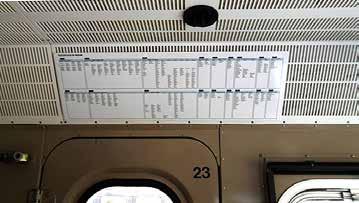

36 Dekaler för prisinformation, Infotavla A-vagn X14-A-11 Vagndel A X14-A-15 Pälsdjur B X14-A-5 X14-A-1 Västtrafik ansvarar för uppdateringar och underhåll. Kontaktuppgifter: IVAB, tel A-vagn 1 st informationstavla per vestibul. Tågkarta, stående A4, 1 st Enkelbiljett, Generell A4, 1 st. Enkelbiljett, Generell ENG A4, 1 st. Baksidan på informationstavla 320x735 mm levereras med Västtågenlogotyp. Infälld i bild. A-vagn, ingång 15 A-vagn, ingång 11 36

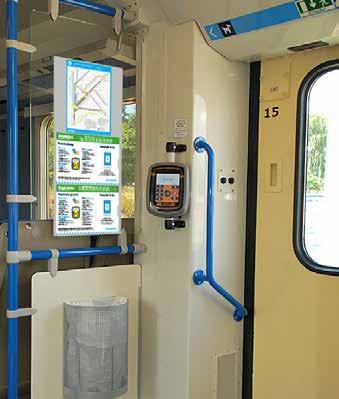

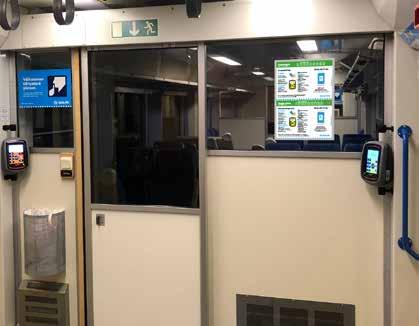

37 Dekaler för prisinformation, Infotavla B-vagn X14-B-17 Vagndel B X14-B-21 Tågvärd Toalett Rullstolsplatser/ barnvagnar Tystare avdelning 680 X14-B-31 Västtrafik ansvarar för uppdateringar och underhåll. Kontaktuppgifter: IVAB, tel B-vagn 1 st informationstavla per vestibul. Ingång 31, 320x735 mm Tågkarta, stående A4, 1 st Enkelbiljett, Generell A4, 1 st. Enkelbiljett, Generell ENG A4, 1 st. Baksidan på informationstavla 320x735 mm levereras med Västtågenlogotyp. Infälld i bild. B-vagn, ingång 31 Placeras så långt ut på glaset från kortläsaren som möjligt, se streckad röd markering. 250 B-vagn 1 st informationstavla per vestibul. Ingång 21, 320x444 mm 100 Enkelbiljett, Generell A4, 1 st. Enkelbiljett, Generell ENG A4, 1 st. Baksidan på informationstavla 320x444 mm levereras med Västtågenlogotyp. Infälld i bild. B-vagn, ingång 21 Placeras i sidled helt synlig även med öppen dörr (250mm) 100mm från överkant. 37
38 Papperskorgar Papperskorgar placeras lågt i samband med andra apparater, en i var vestibul. Papperskorgarna förses med en 4-5 mm tjock plastbricka som mellanlägg till skruvarna för att få ut korgen från väggen, så att soppåsen enkelt kan träs över kanten upptill. 38

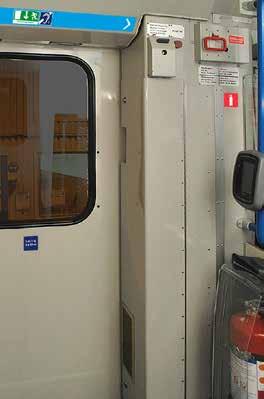

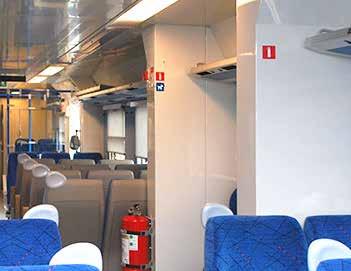

39 Tillbehör - Brandsläckare A-vagn X14-A-11 Vagndel A X14-A-15 Pälsdjur B X14-A-5 X14-A-1 Dekaler för brandsläckare placeras med nederkant 185 cm över golv där detta är möjligt. Brandsläckarna, en per vagndel, har olika placeringar beroende på hur tågmodellen byggts eller ombyggts. Där brandsläckaren placerats invid konsollerna mitt i vagndelen bör dekaler placeras på båda sidor konsollen för att synas från båda hållen. Brandsläckare 60x60 mm, 4 st Placeras på båda sidor av konsollen, underkant 185cm över golv. Brandsläckaren placerad under säten mellan konsoller (vanligast förekommande) Placeras på pelarna riktade framåt och bakåt i tåget. 39

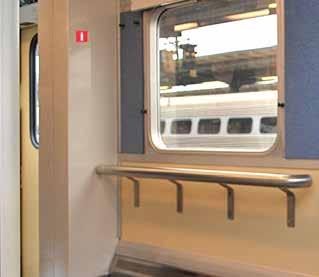

40 Tillbehör - Brandsläckare, Vagn B X14-B-17 Vagndel B X14-B-21 Tågvärd Toalett Rullstolsplatser/ barnvagnar Tystare avdelning 680 X14-B-31 Dekaler för brandsläckare placeras med nederkant 185 cm över golv där detta är möjligt. Brandsläckarna, en per vagndel, har olika placeringar beroende på hur tågmodellen byggts eller ombyggts. Brandsläckare 80x80 mm, 1 st Placeras med underkant 185cm över golv. Brandsläckare 80x80 mm, 1 st. Placeras med underkant 185cm över golv. 40

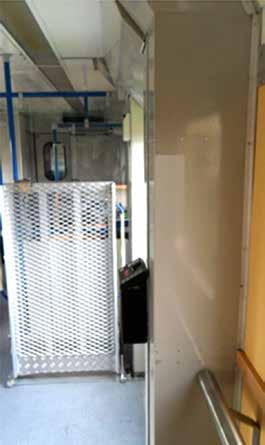

41 Tillbehör - Brandsläckare Tåg X14, Tågnr , B-vagn Brandsläckare, 1 st. 80x80 mm. Brandsläckare, 1 st. 80x80 mm. 41

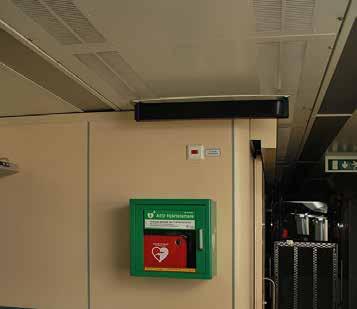

42 Tillbehör - Hjärtstartare Hjärtstartare X14 Hjärtstartarskåp ska monteras i samtliga tåg. Dekal Hjärtstartare 60mm monteras endast om grönt hjärtstartarskåp saknas. Tillbehör - Destinationslista, förarhytt Tåg X14, Tågnr Förarhytt. Destinationslista placeras i snedtak, förarplats. 1 st/hytt 42
