1 Västtrafik fordon Färger och dekalplacering på spårvagn M

2 Innehåll Allmän information...3 Arbetsgång för målning och märkning av fordon...3 Stadstrafik - Spårvagn M32 - Exteriör...4 Interiöra färger...6 Säten och golv...9 Handöglor med beslag...10 Interiöra dekaler Fordon utan ramp, 401, 402, 403 och

3 Allmän information Västtrafik strävar efter att gentemot allmänheten och våra resenärer ha en så enhetlig profil som möjligt för vårt varumärke. Ett led i detta är att ha en tydligt profilerad fordonspark där resenärerna lätt känner igen sig och enkelt förstår våra dekaler med informationsbudskap. Västtrafiks fordon skall uttrycka öppenhet, tillgänglighet och säkerhet. De skall utstråla hög status, attraktivitet och trygghet. Med anledning av ovanstående gäller särskilda riktlinjer för hur fordonen skall vara lackerade, stripade och vilka dekaler som skall finnas såväl exteriört som interiört för att leva upp till Västrafiks profilprogram. Dekaler som inte finns i designmanualen får ej klistras exteriört eller interiört på fordonen. Undantag för detta är interna informationsdekaler vid förarplatsen samt teknik- och säkerhetsdekaler från fordonstillverkaren. Eventuella önskemål om att lägga till extradekaler skall godkännas av Västtrafik. Det åligger Trafikföretaget att kontrollera att fordonen följer de riktlinjer som är beslutade. Vid eventuella frågetecken kontakta Västtrafik! Denna designmanual är anpassad för att kunna fungera på olika fordonsmodeller. Skulle det vara så att tveksamhet råder kring placering av någon dekal skall Trafikföretaget kontakta Västtrafik innan dekalerna klistras i eller på fordonet. Helene Frahm Västtrafik helene.frahm@vasttrafik.se , Arbetsgång för målning och märkning av fordon För att genomföra en gemensam profil för Västtrafik, är det nödvändigt att följa dessa riktlinjer både exteriört och interiört. 1. Vid upphandling lämnas material ut med uppgifter om målning och märkning av fordon. Vid revidering av fordon, hämta aktuella uppgifter på Västtrafiks webbplats. 2. Kontrollera alltid att uppgifterna är aktuella. 3. Uppdaterade dokumentversioner av Fordonsdesign, allmänna riktlinjer hämtas på: Välj Specifika Fordonsmanualer, välj utifrån trafikslag t.ex. Spårvagn och ladda ner det pdf-dokument du söker.

4 Stadstrafik - Spårvagn M32 - Exteriör Dekaler 1. Stadsvapen, 2 st. Art nr Västtrafiklogo med operatörsnamn, 2 st, bredd 600 mm. Vit klotterskyddad folie. Art nr Videoövervakat fordon, 8 st. 80x120 mm. Art nr Fordonsnummer, 5 st, höjd150 mm. 5. Rullstolssymbol, 3 st. 80x80 mm. Art nr Funktionshinder/äldreplatser, ingång 1 och 2, 4 st. 80x80 mm. Art nr Folie, dörr, Bredd 40 mm. Art nr Avery 866PF. Light Orange. Art nr Rullstolssymbol, 1 st, 126x126 mm. Art nr Dekaler 9. Röd fluoriserande folie, Avery 900-3, 2 st. Art nr Öppna Här, 4 st. Art nr Ramp ut - Ramp in, 1 st, 80x80 mm. Art nr Ramp maxlast 250 kg, 1 st. 80x80 mm. Art nr Lyftpunkt, 12 st. 80x40 mm. Art nr Lyftpunkt verkstad, 12 st. 80x40 mm. Art nr Gul fluorescerande dekal. Art nr Färger Färgkod Färgnamn 68-serien SGS Gulvit SGS Blå RAL 9005, Tiefschwarz Svart Ral 7024, Graphitgrau Grå Exempel på leverantör: BASF Coating Refinish Norden AB, Hisings Kärra tel Reklamkasett Grå NCS 5500-N eller natureloxerad Al. 15 MB-modul RB-modul P-modul RA-modul MA-modul x x72 Västtrafik Fordon

5 747mm 130 mm 300 mm Linjeras med fönster 1750 mm Västtrafik Fordon 100 mm Mittdel Ingång 2. Dekalmått enligt ingång mm 25 mm Ingång 1 Dekalers kant till dörrmitt 890 mm. Ska synas genom öppen dörr. 400 mm 50 mm Centreras mellan fönster. 80 mm Ingång 4. Dekalmått enligt ingång 1. Centreras. Videodekal 1550 över golv, övriga nedanför med 5 mm mellanrum. Ingång 3. Dekalmått enligt ingång mm Exteriör. Utsnitt med mått och anvisningar

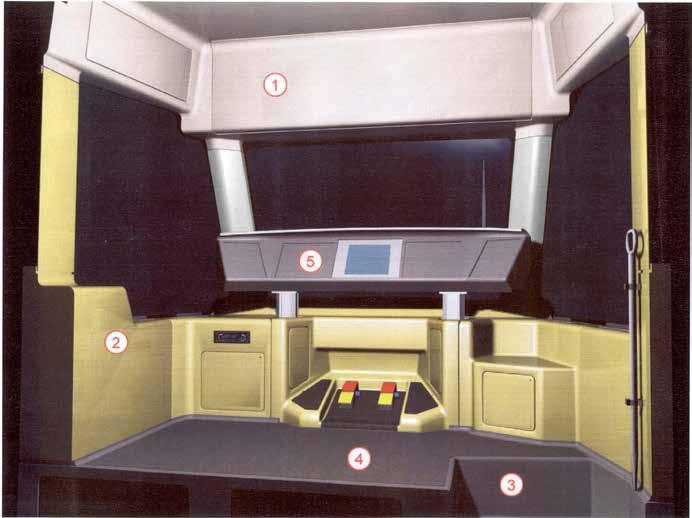

6 Interiöra färger 6 7 Förarplats 1. Takpaneler: RAL 9002, NCS S 1500-N, 2. Väggar och underrede, dörr insida: RAL 1001, NCS S 2020-Y10R, glanstal Golvmatta 5. Förarbord: RAL 7040, glanstal 7 6. Fönsterpaneler: RAL 7040, NCS S 3502-B, glanstal Förarbordets utsida och panel mellan förarbord och frontruta: NCS S 8005-R80B, glanstal 7

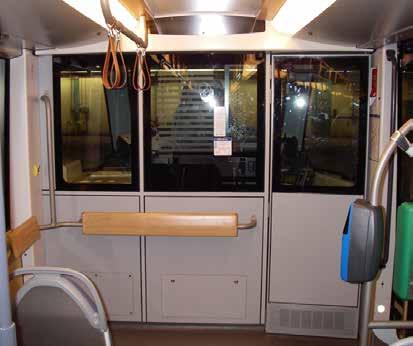

7 Interiöra färger Takpanel, mitten: RAL 9010 NCS S 0500-N Längsgående luckor och lister: RAL 9002 Panel mot tak: RAL 9002 Förarvägg, utsida: RAL 7040 Längsgående paneler under fönster: RAL 1001 NCS S 2020-Y10R glanstal 20 Dörrar och väggar: RAL 1001 NCS S 2020-Y10R glanstal 20 Fäste för handtag: RAL 7040 glanstal 90 Väggpaneler: RAL 7047 Dörrstänger: RAL 7024 glanstal 90 Fästen för glaspanel: RAL 7040

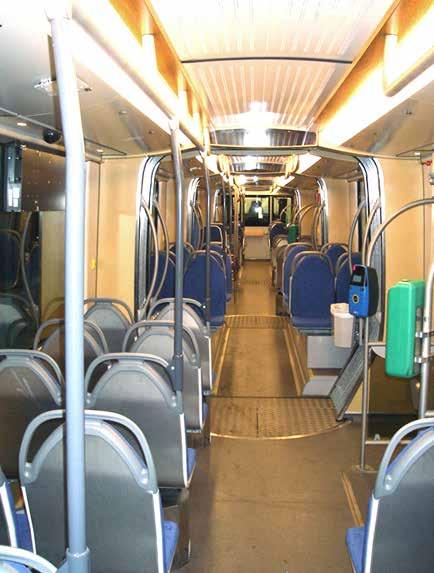

8 Interiöra färger Takpanel, mitten: NCS S 0500-N RAL 9010 Längsgående luckor och lister: RAL 9002 Panel mot tak: RAL 9002 Väggpanel: RAL 7047 Väggpanel, underrede: RAL 7040 Papperskorgar, Metrofästen: RAL 7040 glanstal 70 Underrede, stolar: RAL 7040 Stödhandtag, stolar: RAL 7024 glanstal 90 Stolar, ram och armstöd: NCS S 2000-N glanstal 90

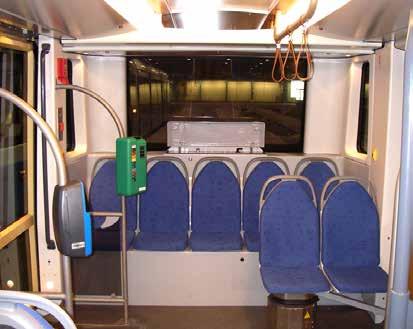

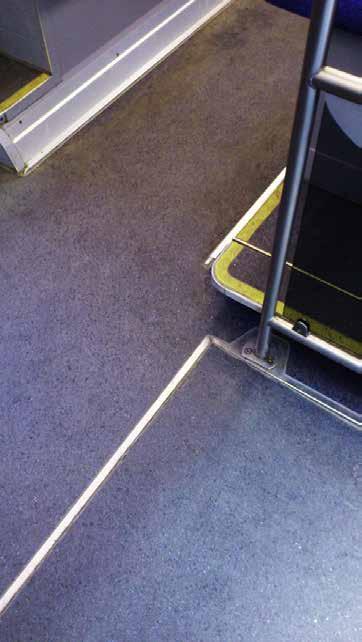

9 Säten och golv Passagerarsäten: Leverantör: Khimaira Oy FI Kalanti Golvbeläggning: Halksäker. Ska ej ge upphov till reflexer från belysning eller infallande solljus

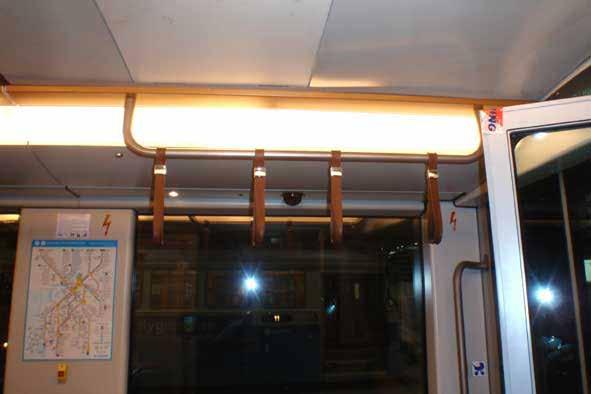

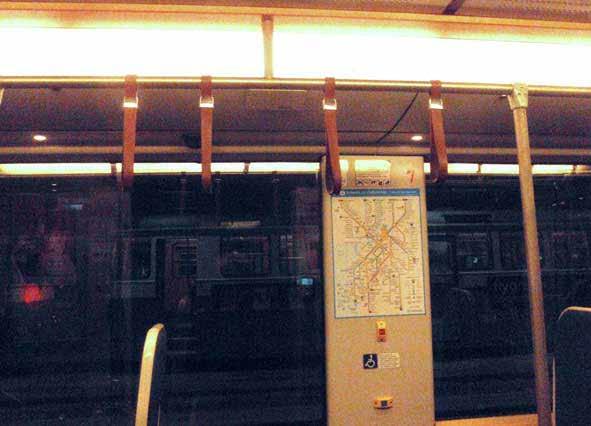

10 Handöglor med beslag 12 st Handögla till ledstång läder med beslag Art nr GS , MA-modul (ingång 1), 4 st Handögla till ledstång läder med beslag Art nr GS , RA-modul (ingång 2), 4 st Handögla till ledstång läder med beslag Art nr GS , MB-modul (ingång 4), 4 st

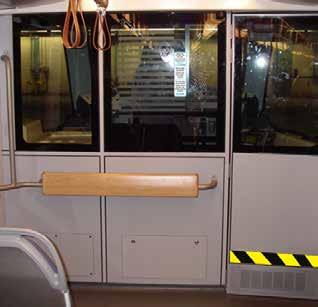

11 Interiöra dekaler Västtrafik Fordon Förarplats: Art nr GS Videoövervakat fordon. 80x120 mm. Fordonsnummer 80x80 mm Förarplats: Art nr Enkelbiljett Göteborg ++, A4 Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. MA-modul, förarvägg/lucka: Art nr GS Föraren säljer inte biljetter. Art nr GS Tilläggsavgift, 80x80 mm 50 mm Stå ej här! Dörren får ej blockeras. Förarvägg: Art nr Enkelbiljett Göteborg ++, A4 Förarvägg: Art nr Västtrafik To Go A4 Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. Gul tejp, 100 mm Centreras på dörren Stå ej här! Dörren får ej blockeras. Gul varningstejp. Bredd 100 mm. Stå ej här Art nr: 160x120 mm

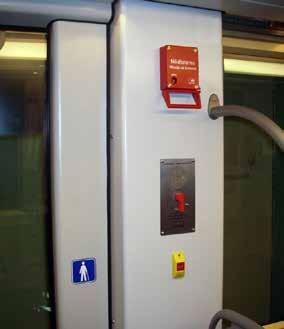

12 Ingång 1: MA-modul, dörrsida Art nr GS Öppna här Ingång 1: MA-modul, dörrsida Fordonsnummer. 80x80 mm. Art nr GS Nödöppnare 80x80 mm Art nr GS XXXXXX Äldreplats 126x126mm

13 MA-modul, dörrsida: Art nr GS xxxxxx Äldreplats 126x126mm Ingång 2: RA-modul, dörrsida Art nr GS Öppna här Ingång 2: RA-modul, dörrsida Art nr GS Ramp ut Ramp in

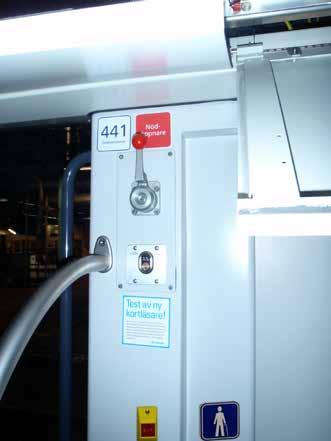

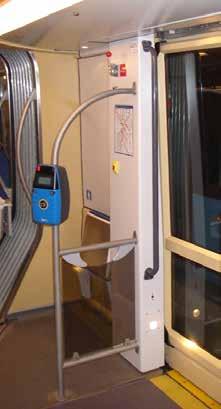

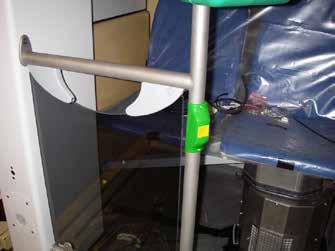

14 Ingång 2: RA-modul, dörrsida Art nr GS Nödöppnare 80x80 mm. Art.nr: Metrolåda med fäste. 4 st/ vagn LS Service, Lars-Erik Strandberg Mob Ingång 2: RA-modul, dörrsida Fordonsnummer, 80x80mm (Tidtabellhållare, 4 st A6) Art nr Enkelbiljett Göteborg ++, A4 Vid beställning av betalinformations-dekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. Art nr GS xxxxxx Äldreplats 126x126mm

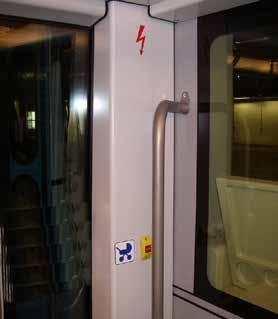

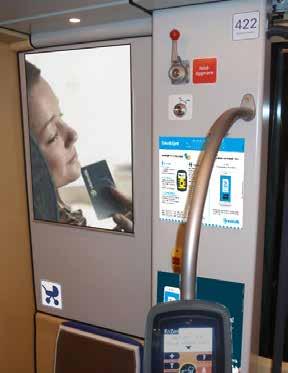

15 P-modul, dörrsida: RB-modul, dörrsida: Art nr GS Barnvagn, 80x80mm Ingång 3: RB-modul, dörrsida Fordonsnummer, 80x80mm Art nr GS Nödöppnare, 80x80 mm Art nr Enkelbiljett Göteborg ++, A4 Art nr Västtrafik To Go A4 Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. Ingång 3: RB-modul, dörrsida Art nr GS Öppna här, 80x80mm

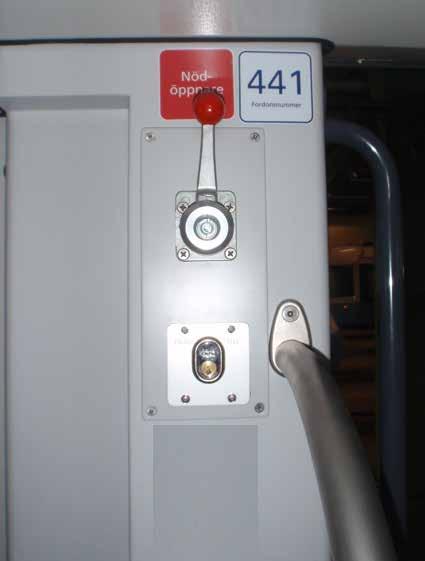

16 MB-modul, dörrsida: Ingång 4: MB-modul, dörrsida Fordonsnummer, 80x80mm Art nr GS Nödöppnare, 80x80 mm Ingång 4: MB-modul, dörrsida Art nr GS Öppna här, 80x80mm

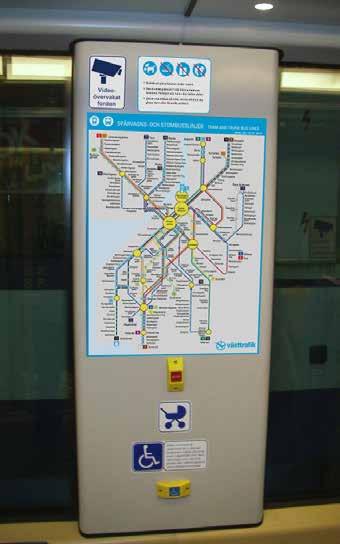

17 Mittemot ingång 1: MA-modul, vänstersida: Art nr GS Barnvagn, 80x80mm Mittemot ingång 1: MA-modul, vänstersida Art nr GS Videoövervakat fordon. 80x120 mm. Art nr GS Samlad information, hund bakåt Art nr GS Linjekarta, 395x540mm Art nr GS xxxxxx Äldreplats 126x126mm MA-modul, vänstersida RA-modul, vänstersida

18 För information, tryck på Hjälp. dann Hilfe drücken. Put the coins in the bowl or swipe bank card. Die Münzen in die Schale legen oder Kreditkarte durchziehen. Take your ticket and change at the bottom. Die Fahrkarte und das Wechselgeld unten entnehmen. eller 19 kr för Skolungdom. Tryck beloppet i en följd. Ex. 25 kr, tryck Tryck på knappen Godkänn. Fortsätt med punkt 2. Press the Mölndal button. Then press the amount of 25 kr for adults or 19 kr for youths. Press the amount in a consequence. E.g. 25 kr, press Press the button OK (Godkänn). Continue with point 2. Taste Mölndal drücken. Dann wählen Sie den Preis von 25 kr für Erwachsene oder 19 kr für Jugendliche. Drücken Sie die Menge in einer folge. Zum Beispiel 25 kr, 2500 drücken. Drücken Sie Genehmigen (Godkänn). Mit Punkt 2 fortsetzen. Trevlig resa / Pleasant journey / Gute Reise Västtrafik Fordon Rullstolsplats: RA-modul, vänstersida Art nr GS Videoövervakat fordon. 80x120 mm. Art nr GS Samlad information, hund bakåt Art nr GS Linjekarta, 395x540mm Art nr GS Barnvagn, 80x80mm Art nr GS Rullstolsplats m text Rullstolsplats: RA-modul, vänstersida: Art nr GS Barnvagn, 80x80mm Art nr GS Rullstolsplats m text RA-modul, vänstersida Biljetter / Tickets / Fahrkarten Välj biljett Select ticket: For information, press English, then Help. Wählen Sie Ihre Fahrkarte: Für Information, erst auf Deutsch, Lägg mynten i skålen upptill eller dra ditt bankkort Tag biljett och växel nedtill Resa/Reisen/Travelling inom Mölndal Tryck på knappen Mölndal. Därefter trycker du fram beloppet, 25 kr för Vuxen Art nr GS Dekalen utgår vid montering av ny biljettautomat. Information om biljettköp visas på automatens display

19 P-modul, vänstersida RB-modul, vänstersida Mittemot dörr 3: RB-modul, vänstersida Art nr GS Videoövervakat fordon. 80x120 mm. Art nr GS Samlad information, hundpil bakåt 160x120 mm Art nr GS Linjekarta, 395x540mm

20 RB-modul, vänstersida MB-modul, vänstersida Mittemot dörr 4: MB-modul, vänstersida Art nr GS Videoövervakat fordon. 80x120 mm. Art nr GS Samlad information, pil nedåt 160x120 mm Art nr GS Linjekarta, 395x540mm Art nr GS Barnvagn, 80x80mm Mittemot dörr 4: MB-modul, vänstersida

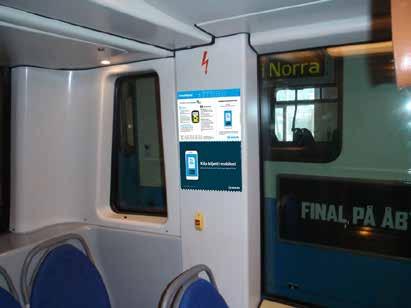

21 Mittemot dörr 4: MB-modul, vänstersida Mittemot ingång 4: Art nr Enkelbiljett Göteborg ++, A4 Art nr Västtrafik To Go A4 Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt.

22 Fordon utan ramp, 401, 402, 403 och 404. Art nr GS Fordon utan ramp 80x80mm Art nr GS Fordon utan ramp 80x80mm Fordon utan ramp Fordon utan ramp/förarpanel Art nr GS XXXXXX 40x15mm
