Monteringsanvisning för B-Lock Flex nyckeltub Ø50/70 mm

Transkript

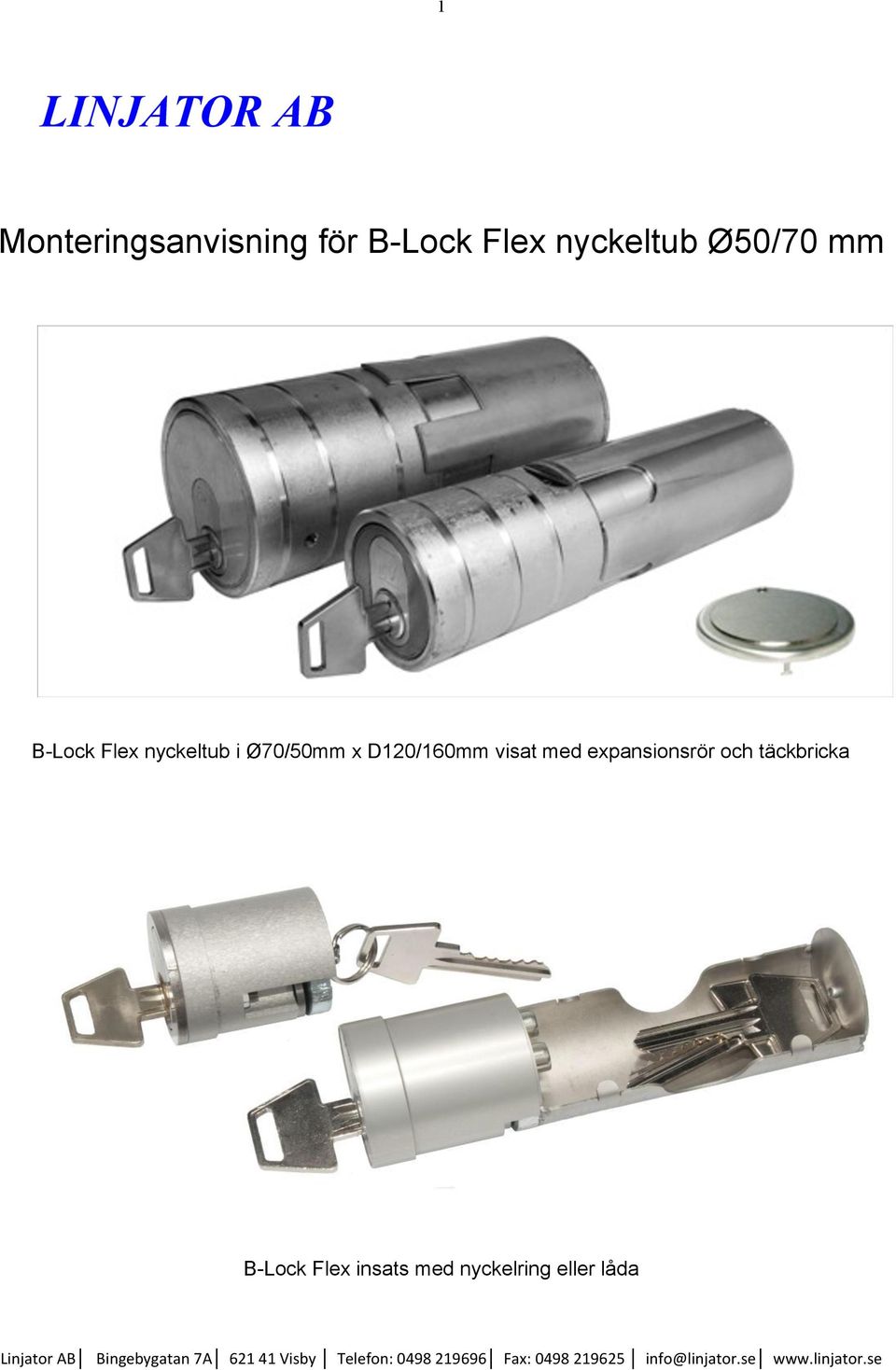

1 1 Monteringsanvisning för B-Lock Flex nyckeltub Ø50/70 mm B-Lock Flex nyckeltub i Ø70/50mm x D120/160mm visat med expansionsrör och täckbricka B-Lock Flex insats med nyckelring eller låda

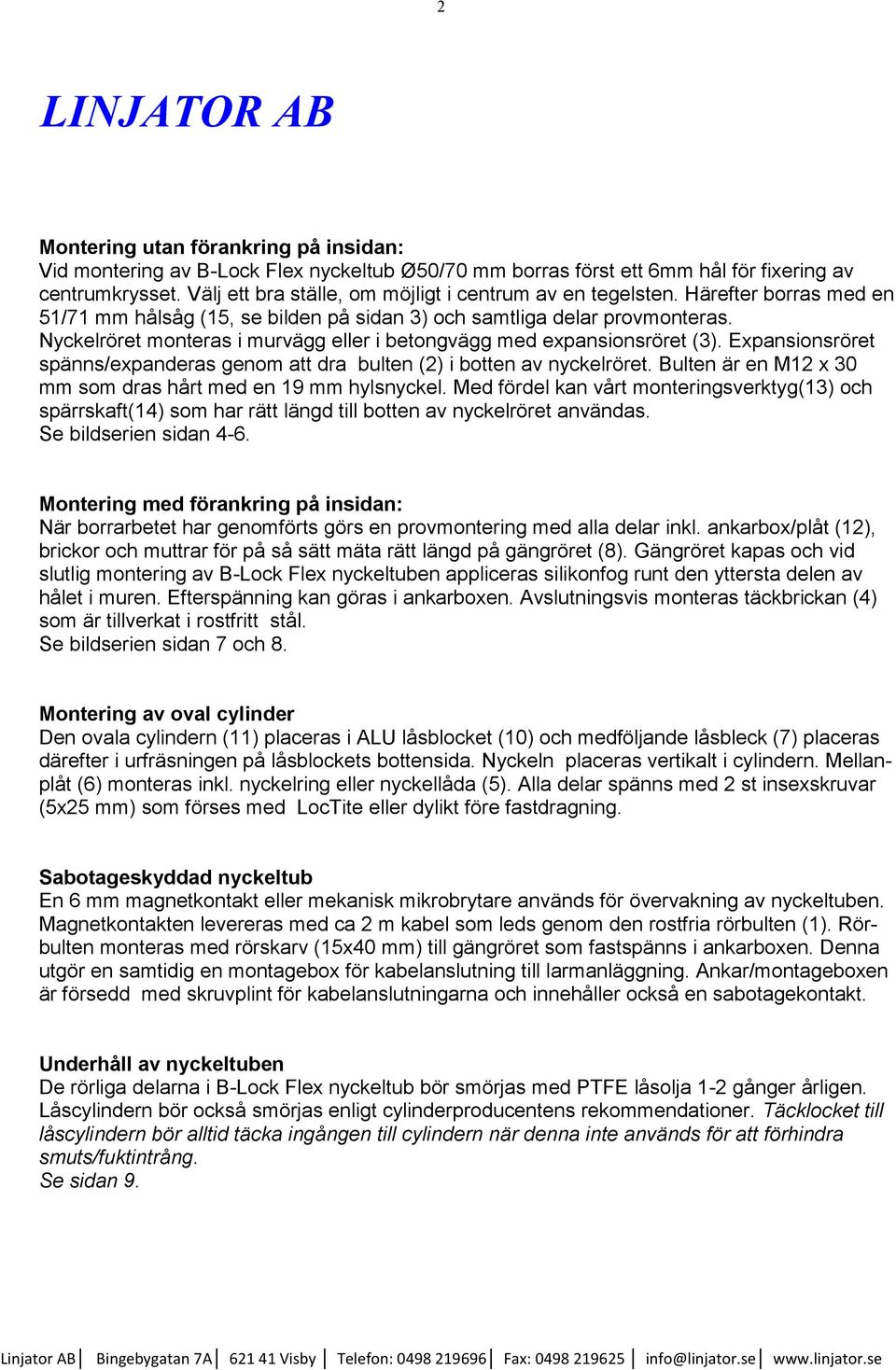

2 2 Montering utan förankring på insidan: Vid montering av B-Lock Flex nyckeltub Ø50/70 mm borras först ett 6mm hål för fixering av centrumkrysset. Välj ett bra ställe, om möjligt i centrum av en tegelsten. Härefter borras med en 51/71 mm hålsåg (15, se bilden på sidan 3) och samtliga delar provmonteras. Nyckelröret monteras i murvägg eller i betongvägg med expansionsröret (3). Expansionsröret spänns/expanderas genom att dra bulten (2) i botten av nyckelröret. Bulten är en M12 x 30 mm som dras hårt med en 19 mm hylsnyckel. Med fördel kan vårt monteringsverktyg(13) och spärrskaft(14) som har rätt längd till botten av nyckelröret användas. Se bildserien sidan 4-6. Montering med förankring på insidan: När borrarbetet har genomförts görs en provmontering med alla delar inkl. ankarbox/plåt (12), brickor och muttrar för på så sätt mäta rätt längd på gängröret (8). Gängröret kapas och vid slutlig montering av B-Lock Flex nyckeltuben appliceras silikonfog runt den yttersta delen av hålet i muren. Efterspänning kan göras i ankarboxen. Avslutningsvis monteras täckbrickan (4) som är tillverkat i rostfritt stål. Se bildserien sidan 7 och 8. Montering av oval cylinder Den ovala cylindern (11) placeras i ALU låsblocket (10) och medföljande låsbleck (7) placeras därefter i urfräsningen på låsblockets bottensida. Nyckeln placeras vertikalt i cylindern. Mellanplåt (6) monteras inkl. nyckelring eller nyckellåda (5). Alla delar spänns med 2 st insexskruvar (5x25 mm) som förses med LocTite eller dylikt före fastdragning. Sabotageskyddad nyckeltub En 6 mm magnetkontakt eller mekanisk mikrobrytare används för övervakning av nyckeltuben. Magnetkontakten levereras med ca 2 m kabel som leds genom den rostfria rörbulten (1). Rörbulten monteras med rörskarv (15x40 mm) till gängröret som fastspänns i ankarboxen. Denna utgör en samtidig en montagebox för kabelanslutning till larmanläggning. Ankar/montageboxen är försedd med skruvplint för kabelanslutningarna och innehåller också en sabotagekontakt. Underhåll av nyckeltuben De rörliga delarna i B-Lock Flex nyckeltub bör smörjas med PTFE låsolja 1-2 gånger årligen. Låscylindern bör också smörjas enligt cylinderproducentens rekommendationer. Täcklocket till låscylindern bör alltid täcka ingången till cylindern när denna inte används för att förhindra smuts/fuktintrång. Se sidan 9.

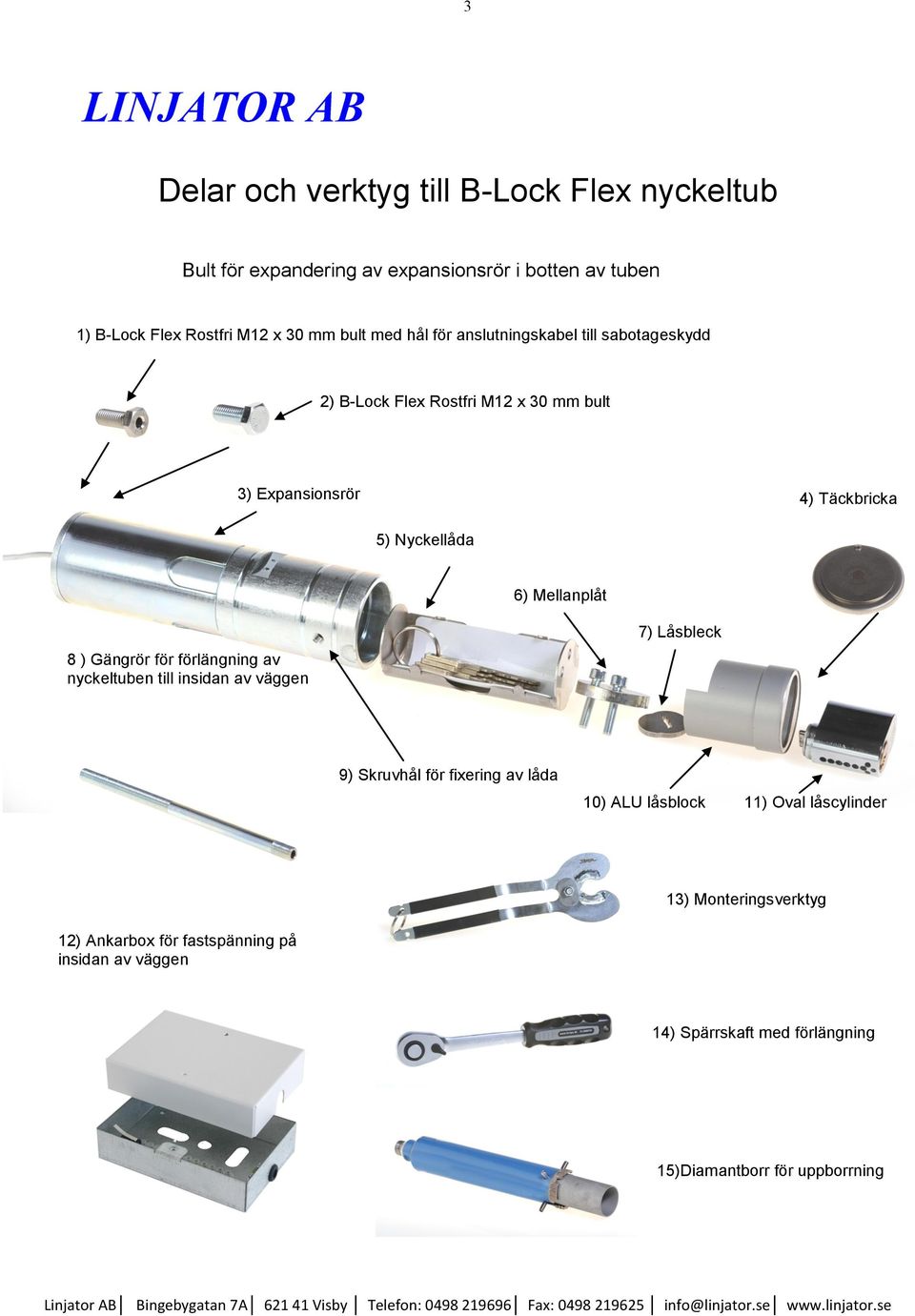

3 3 Delar och verktyg till B-Lock Flex nyckeltub Bult för expandering av expansionsrör i botten av tuben 1) B-Lock Flex Rostfri M12 x 30 mm bult med hål för anslutningskabel till sabotageskydd 2) B-Lock Flex Rostfri M12 x 30 mm bult 3) Expansionsrör 4) Täckbricka 5) Nyckellåda 6) Mellanplåt 8 ) Gängrör för förlängning av nyckeltuben till insidan av väggen 7) Låsbleck 9) Skruvhål för fixering av låda 10) ALU låsblock 11) Oval låscylinder 13) Monteringsverktyg 12) Ankarbox för fastspänning på insidan av väggen 14) Spärrskaft med förlängning 15)Diamantborr för uppborrning

4 4 När hålet i väggen är borrat placeras nyckelrör med expansionsrör i hålet

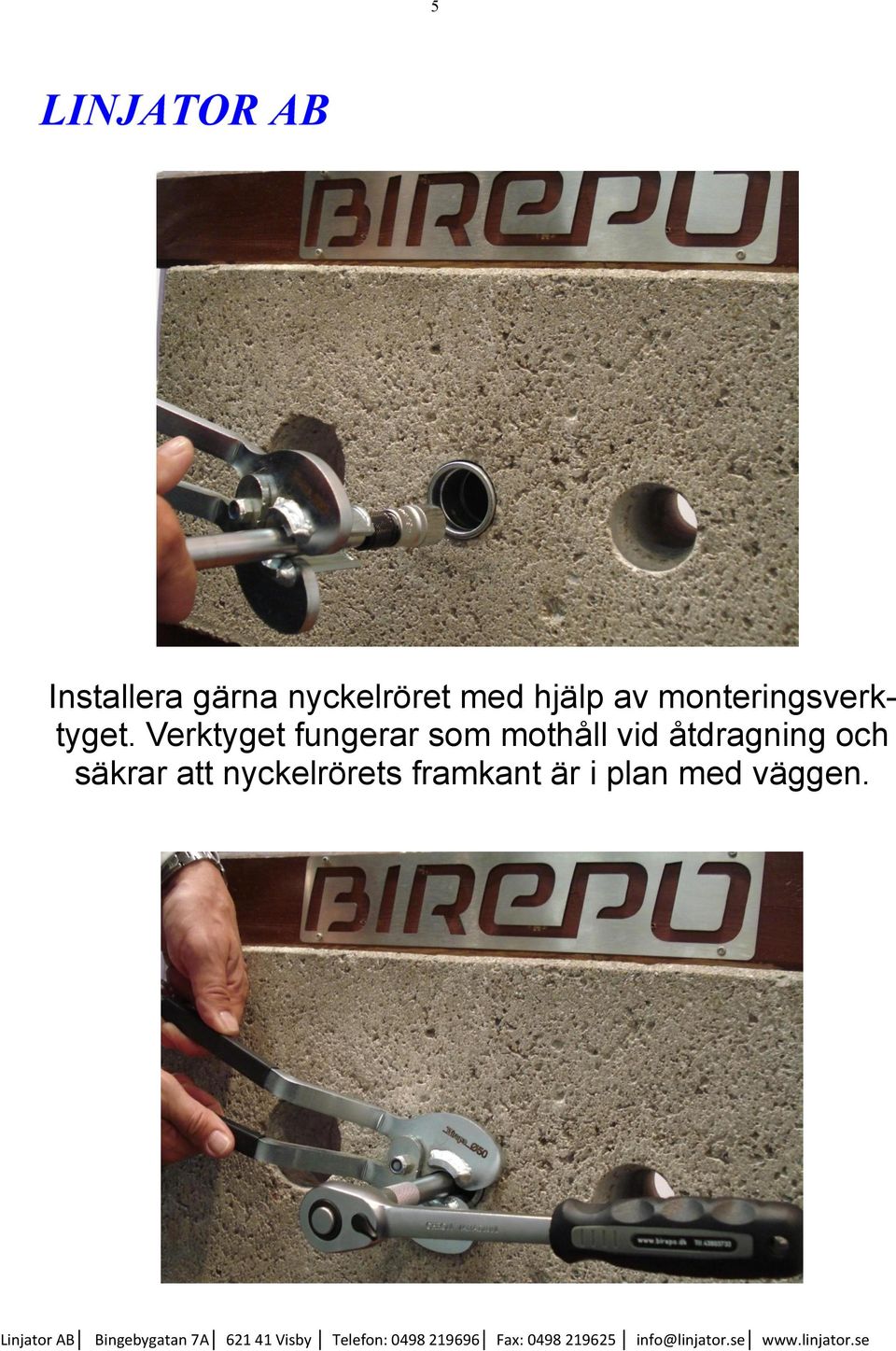

5 5 Installera gärna nyckelröret med hjälp av monteringsverktyget. Verktyget fungerar som mothåll vid åtdragning och säkrar att nyckelrörets framkant är i plan med väggen.

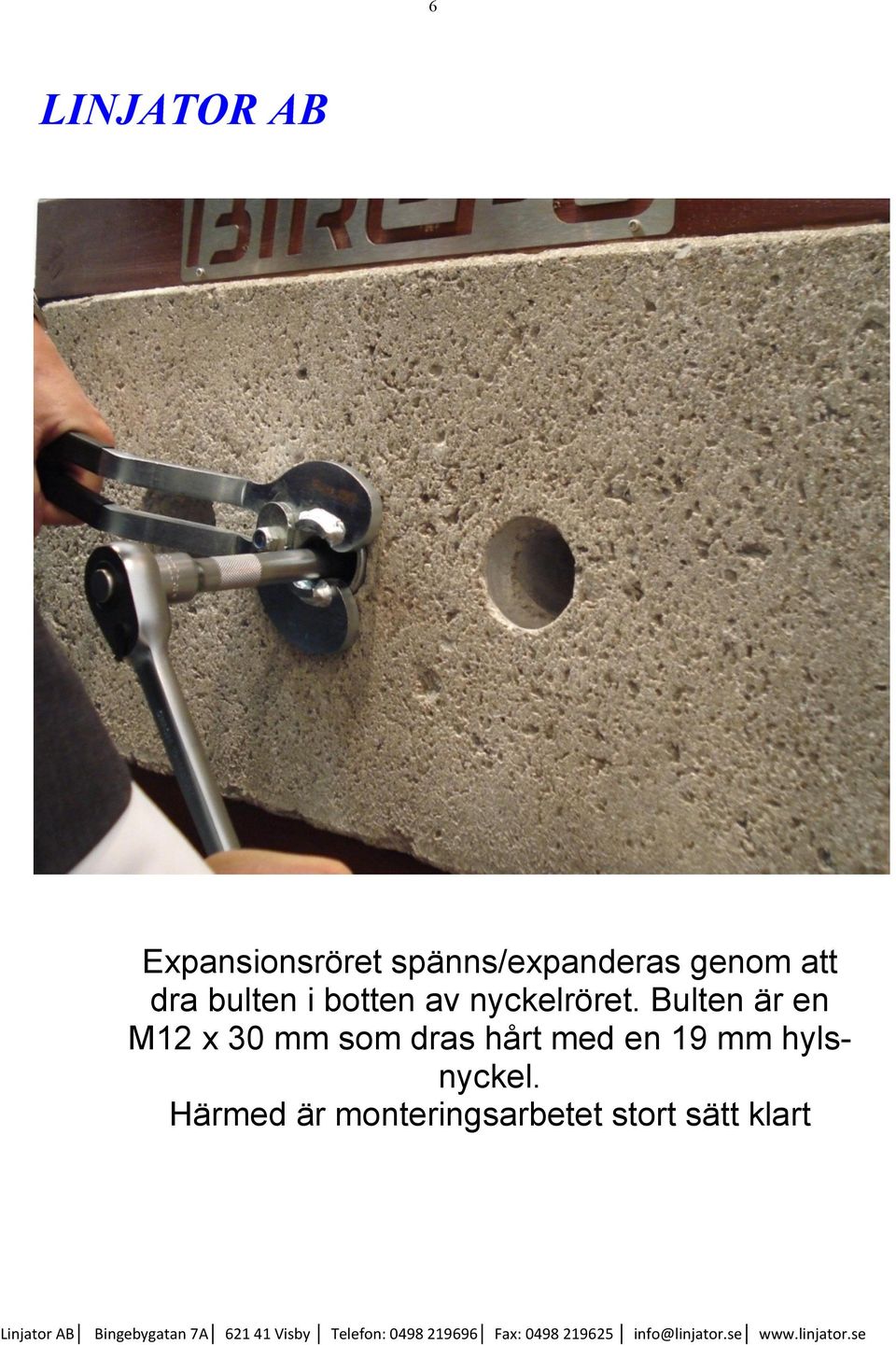

6 6 Expansionsröret spänns/expanderas genom att dra bulten i botten av nyckelröret. Bulten är en M12 x 30 mm som dras hårt med en 19 mm hylsnyckel. Härmed är monteringsarbetet stort sätt klart

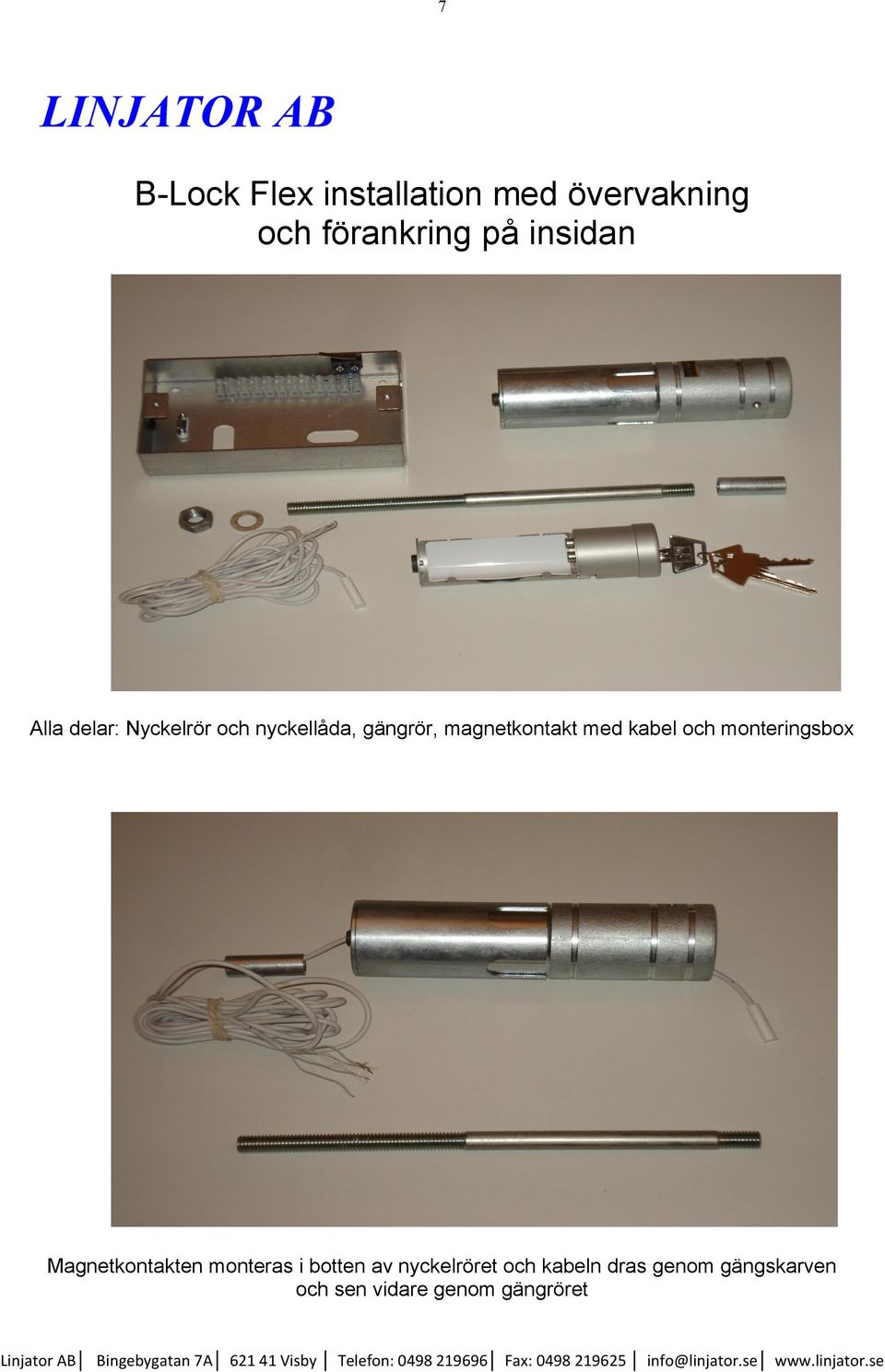

7 7 B-Lock Flex installation med övervakning och förankring på insidan Alla delar: Nyckelrör och nyckellåda, gängrör, magnetkontakt med kabel och monteringsbox Magnetkontakten monteras i botten av nyckelröret och kabeln dras genom gängskarven och sen vidare genom gängröret

8 8 Kabeln från magnetkontakten dras genom gängröret in i monteringsboxen på insidan av väggen Magnetkontakten och sab. kontakten ansluts i monteringsboxen som också fungerar som ankarplåt Nyckelröret förankras via gängröret med bricka och en M12 mutter

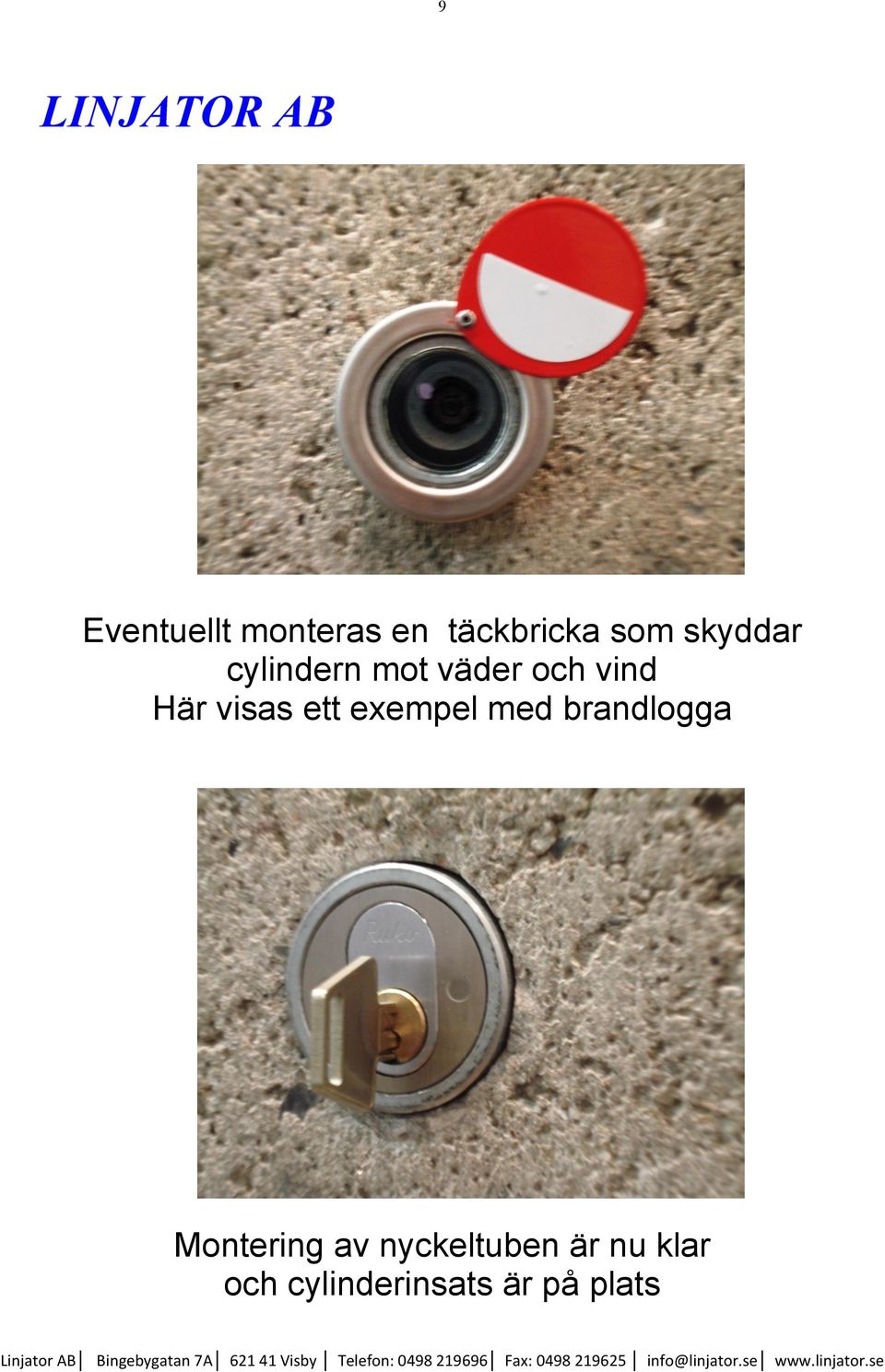

9 9 Eventuellt monteras en täckbricka som skyddar cylindern mot väder och vind Här visas ett exempel med brandlogga Montering av nyckeltuben är nu klar och cylinderinsats är på plats
