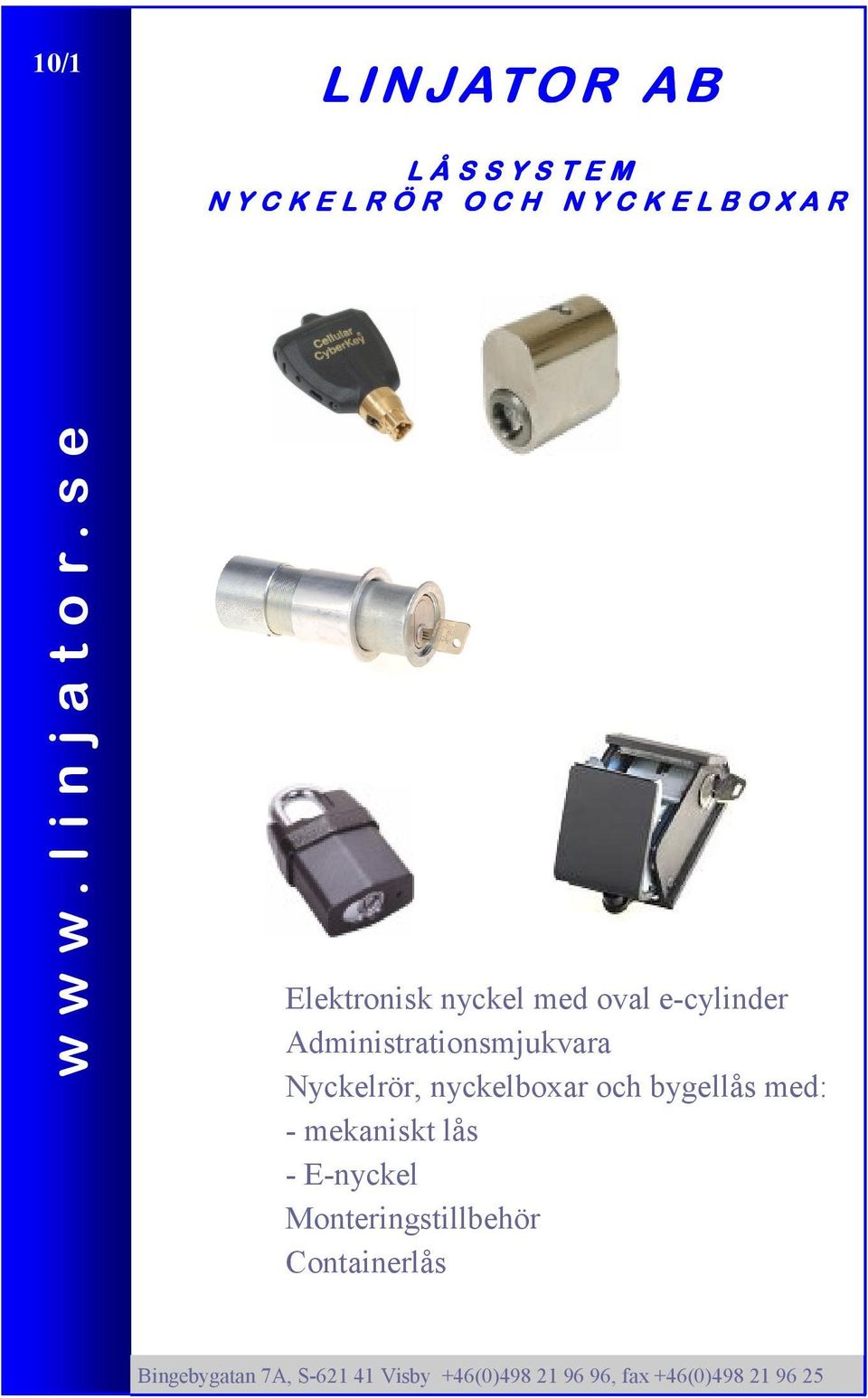

1 10/1 L I N J AT O R A B L Å S S Y S T E M N Y C K E L R Ö R O C H N Y C K E L B O X A R K O P P L I N G S M A T E R I A L w w w. l i n j a t o r. s e Elektronisk nyckel med oval e-cylinder Administrationsmjukvara Nyckelrör, nyckelboxar och bygellås med: - mekaniskt lås - E-nyckel Monteringstillbehör Containerlås

2 Linjator AB Sida 2 Linjator AB LINJATOR AB Visby var redan på 1200-talet en av Sveriges viktigaste handelsplatser, en Hansa stad med stor betydelse för Östersjöhandeln. Linjator AB har fortsatt traditionen, sedan 1988 har Linjator AB tillverkat och levererat nätverkskomponenter och kablage för el, tele och säkerhet. Våra kunder uppskattar snabbhet, kreativitet och kvalitet. Linjator är ett litet företag med snabba beslutsvägar och vi har en bred och flexibel maskinpark. Många maskiner har vi byggt själva för att optimera produktionen. Välkommen till oss Du också! Visby i sept 2010 Staffan Örevik VD

3 Linjator AB Innehåll Sida 3 Innehållsförteckning Sidan Låssystem, elektroniskt 4-6 Nyckelrör B-Lock Flex 7 Nyckelbox B-Lock Combi 8 Nyckelbox B-Lock Multi 9 Bygellås 10 Containerlås 11 Tillbehör System för in utlämning av nycklar 14

4 Låssystem Sida 4 Elektroniskt nyckelsystem passar våra nyckelrör och boxar samt de flesta standard låshus Nyckelsystemet består av följande element: Elektronisk nyckel, e-nyckel Elektronisk låscylinder, e-cylinder Mjukvarusystem för administration Nyckeluppdateringsenhet

5 Låssystem Sida 5 Elektroniskt nyckelsystem passar våra nyckelrör och boxar samt de flesta standard låshus E-nyckel CK-V2 E-nyckel E-nyckeln är enkel och smidigt utförd i svart nylon med ett utskiftbart huvud i mässing. Nyckeln har inbyggd klocka och sparar upp till 3300 händelser. Det inbyggda batteriet har kapacitet för dörröppningar innan byte krävs. E-cylinder CL-oval E-cylinder Systemets e-cylinder passar in i befintliga standard låshus typ ASSA med oval cylinder. Installationen är därför enkel och billig. Installationen är helt fri från kabeldragning. I cylindern sparas upp till 1100 händelser. Vid byte från mekanisk cylinder till e-cylinder demonteras den mekaniska cylindern och en elektronisk cylinder monteras. Vår cylinder passar alla vanliga standards och är godkänd enligt EN1303 och i Danmark enligt SKA- FOR Blå klass som motsvarar SSF Klass 3.

6 Låssystem Sida 6 Elektroniskt nyckelsystem passar våra nyckelrör och boxar samt de flesta standard låshus Mjukvarusystemet är en standard SQL databas som installeras på en server och sedan sköts av administratör via en mjukvara. Mjukvaran administrerar och kontrollerar hela nyckelsystemet och loggar all data om nycklarnas användning. Varje e-nyckel registreras med individuella scheman och rättigheter som programmeras in i e-nyckeln. På så sätt kan den exakta funktionen för nyckeln anges, t.ex. att nyckeln bara fungerar på adress A till ytterdörr och nyckelbox samt till förråd på adress B i tidsperioden 8:00-16:00. Kommunikation med e-nyckeln kan ske på en rad olika tekniska sätt t.ex. via nätverkskopplande enheter eller kommunikationsstandards för mobila enheter. Med den personliga koden uppdateras nyckeln med behörighet till adresser, nyckelboxar, förråd etc. samt giltighetstid. Datakommunikation med e-nyckeln är krypterad och e-nyckeln kan inte kopieras. Förlorad nyckel spärras snabbt av administratör. Med insamlad data från e-nyckeln blir nyckeldatabasen ett bra register över användarnas aktiviteter och eftersom många aktiviteter registreras blir databasen ett värdefullt verktyg för effektivisering. Tillgång till databasen kan kontrolleras via olika behörighetsnivåer och därmed säkerställa ett effektivt och säkert arbete med systemet. Systemet kan automatiskt uppmärksamma fördefinierade händelser och via e-post uppmärksamma systemets administratörer. E-nyckeln sparar de senaste 3300 händelserna och i e- cylindern sparas de senaste 1100 händelserna. Uppdateringsenhet för e-nyckel

7 Nyckelrör Sida 7 Nyckelrör B-Lock Flex för mekaniska och elektroniska lås B-Lock Flex NB5802 B-Lock Flex Säkerhet i kvalitet och design B-Lock Flex är ett av marknadens mest flexibla nyckelrör och är EU-godkänt. Passar oval låscylinder och kan förses med sabotagekontakt. Avsedd för nycklar eller passerkort. Montering kan ske i alla sorters material, inklusive murverk, samt direkt i dörr. Mått: Ø50/70 x 120/160 mm NB5808 B-Lock Flex för dörrrmontage NB5802 Fack för nycklar eller kort Art.nr Benämn Beskrivn. Mått Sab.kontakt NB5800 Flex Nyckelrör Utan låda med nyckelring Ø50x160 Nej NB5801 Flex Nyckelrör Utan låda med nyckelring Ø50x160 Ja NB5802 Flex Nyckelrör Med låda Ø50x160 Nej NB5803 Flex Nyckelrör Med låda Ø50x160 Ja NB5808 Flex Nyckelrör För dörrmontage Ø50x120 Nej Nyckelrören finns även Ø50x120 och Ø70x160 (för kort). För tillbehör se sidan 12.

8 Nyckelboxar Sida 8 Nyckelbox B-Lock Combi för mekaniska och elektroniska lås B-Lock Combi, för nycklar och kort B-Lock Combi är tillverkad av 6mm härdat stål och passar såväl nycklar som kort. Boxen monteras med 4st skruv och är avsedd för oval cylinder. Cylindern är lätt åtkomlig för utbyte. Högsta säkerhet (motsv. Skafor röd) uppnås vid installation med godkänd låscylinder och genomgående bult med sabotageskyddad installationsbox på insidan. Installationsbox med sabotagekontakt Mekanisk och/eller elektronisk. Samma box men elektronisk! Valet av säkerhetsnivå är skalbart och möjligt att ändra på. Via ett patenterat mikrokort och elmotor blir Combiboxen intelligent. Detta möjliggör, utan nyckel, öppning via styrsignal från t.ex. kontrollcentral/larmcentral. Art.nr Benämn Beskrivn. Mått Sab.kontakt NB5700 Nyckelbox Combi Utanpåliggande 92x126x69 Nej NB5701 Nyckelbox Combi Utanpåliggande m. magnetkontakt 92x126x69 Ja NB5702 Nyckelbox Combi Utanpåliggande m. gängstång 92x126x69 Nej NB5703 Nyckelbox Combi Utanpåliggande m. magnetkontakt och gängrör 92x126x69 Ja

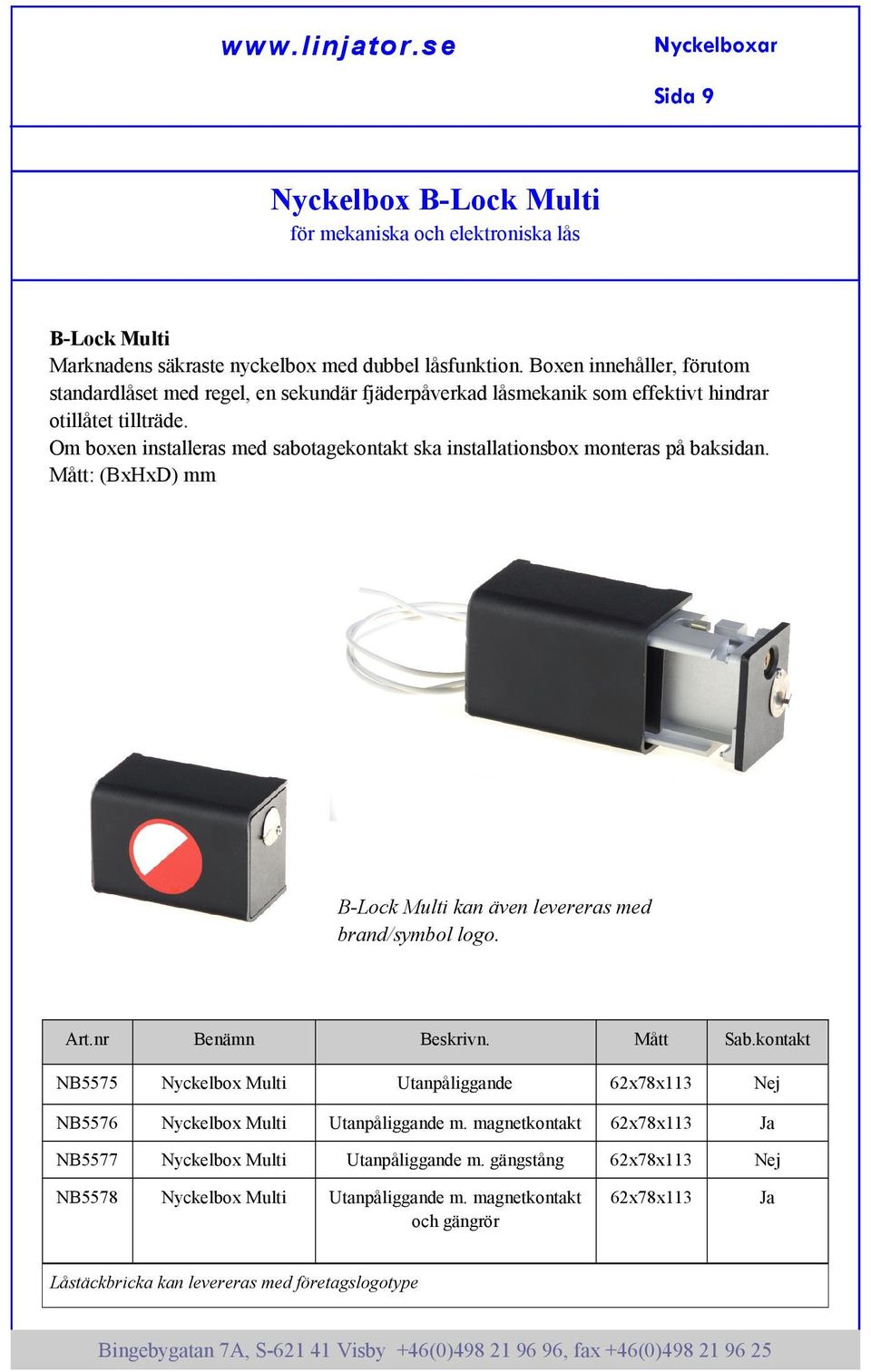

9 Nyckelboxar Sida 9 Nyckelbox B-Lock Multi för mekaniska och elektroniska lås B-Lock Multi Marknadens säkraste nyckelbox med dubbel låsfunktion. Boxen innehåller, förutom standardlåset med regel, en sekundär fjäderpåverkad låsmekanik som effektivt hindrar otillåtet tillträde. Om boxen installeras med sabotagekontakt ska installationsbox monteras på baksidan. Mått: (BxHxD) mm B-Lock Multi kan även levereras med brand/symbol logo. Art.nr Benämn Beskrivn. Mått Sab.kontakt NB5575 Nyckelbox Multi Utanpåliggande 62x78x113 Nej NB5576 Nyckelbox Multi Utanpåliggande m. magnetkontakt 62x78x113 Ja NB5577 Nyckelbox Multi Utanpåliggande m. gängstång 62x78x113 Nej NB5578 Nyckelbox Multi Utanpåliggande m. magnetkontakt och gängrör 62x78x113 Ja Låstäckbricka kan levereras med företagslogotype

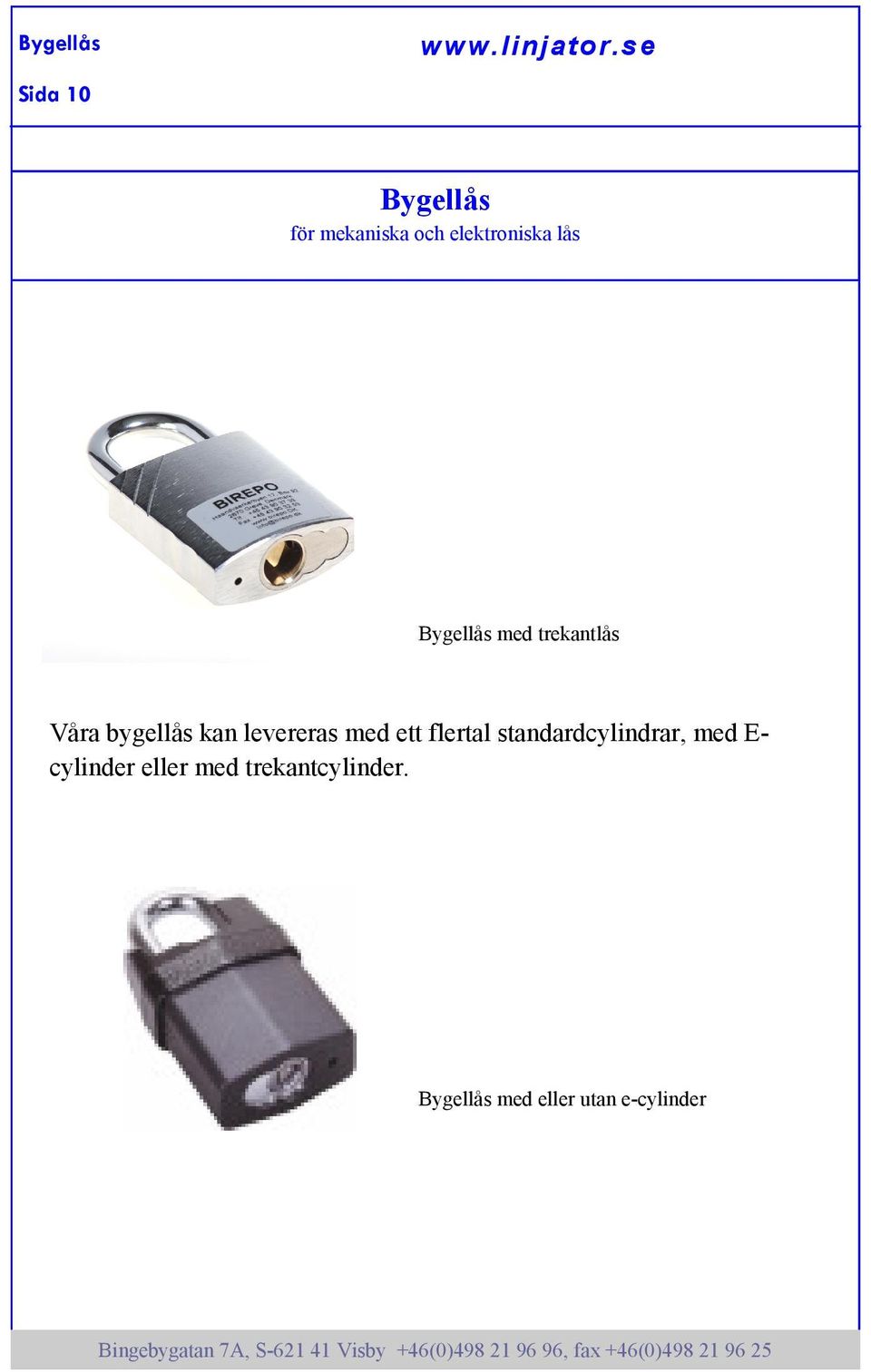

10 Bygellås Sida 10 Bygellås för mekaniska och elektroniska lås Bygellås med trekantlås Våra bygellås kan levereras med ett flertal standardcylindrar, med E- cylinder eller med trekantcylinder. Bygellås med eller utan e-cylinder

11 Containerlås Sida 11 Containerlås Låsanordningen förbinder en inre låsbom med ett yttre låsblock och ger på så sätt dubbel säkerhet. Den inre låsbommen kläms fast innan dörren stängs. Det yttre låsblocket ger gott skydd för mekanisk åverkan på bygellåset. Låset monteras enkelt på ca 30 sek av en man. 1. Kläm fast den inre låsbommen. 2. Stäng dörren och montera det yttre låsblocket. 3. Montera bygellås, mekaniskt eller med e-cylinder. (se sid 10)

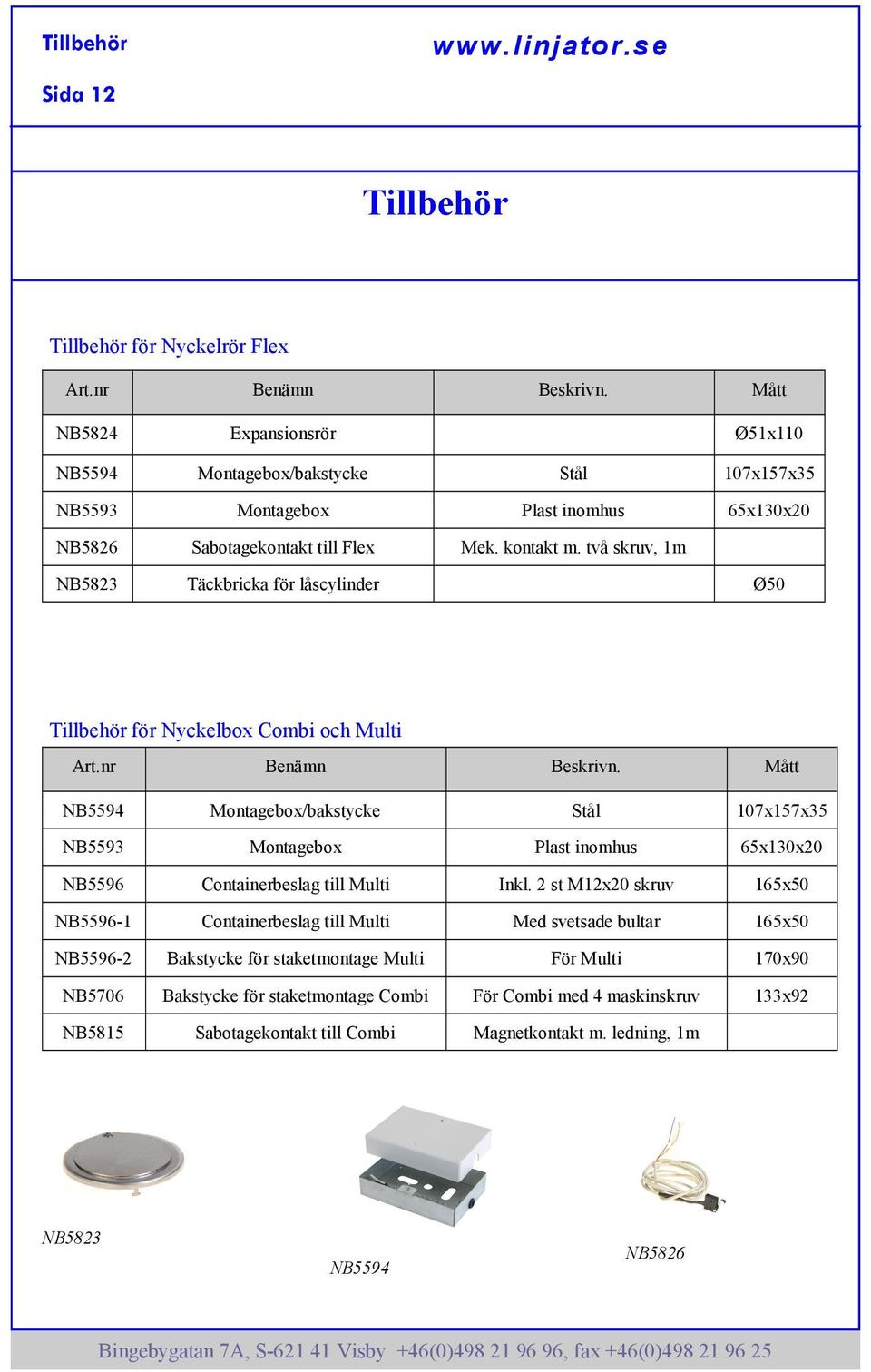

12 Tillbehör Sida 12 Tillbehör Tillbehör för Nyckelrör Flex Art.nr Benämn Beskrivn. Mått NB5824 Expansionsrör Ø51x110 NB5594 Montagebox/bakstycke Stål 107x157x35 NB5593 Montagebox Plast inomhus 65x130x20 NB5826 Sabotagekontakt till Flex Mek. kontakt m. två skruv, 1m NB5823 Täckbricka för låscylinder Ø50 Tillbehör för Nyckelbox Combi och Multi Art.nr Benämn Beskrivn. Mått NB5594 Montagebox/bakstycke Stål 107x157x35 NB5593 Montagebox Plast inomhus 65x130x20 NB5596 Containerbeslag till Multi Inkl. 2 st M12x20 skruv 165x50 NB Containerbeslag till Multi Med svetsade bultar 165x50 NB Bakstycke för staketmontage Multi För Multi 170x90 NB5706 Bakstycke för staketmontage Combi För Combi med 4 maskinskruv 133x92 NB5815 Sabotagekontakt till Combi Magnetkontakt m. ledning, 1m NB5823 NB5594 NB5826

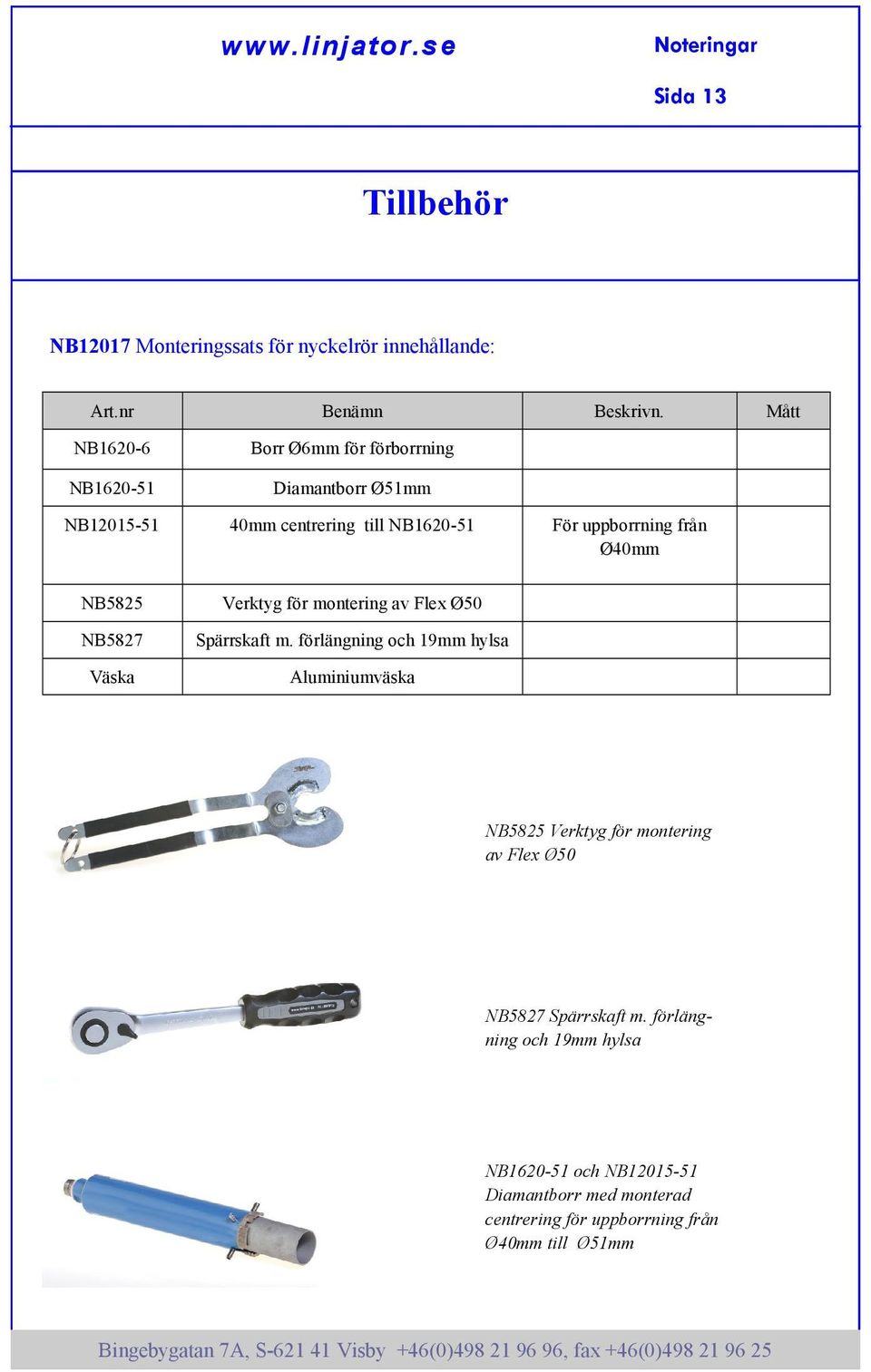

13 Noteringar Sida 13 Tillbehör NB12017 Monteringssats för nyckelrör innehållande: Art.nr Benämn Beskrivn. Mått NB NB Borr Ø6mm för förborrning Diamantborr Ø51mm NB mm centrering till NB För uppborrning från Ø40mm NB5825 NB5827 Väska Verktyg för montering av Flex Ø50 Spärrskaft m. förlängning och 19mm hylsa Aluminiumväska NB5825 Verktyg för montering av Flex Ø50 NB5827 Spärrskaft m. förlängning och 19mm hylsa NB och NB Diamantborr med monterad centrering för uppborrning från Ø40mm till Ø51mm

14 Noteringar Sida 14 System för in och utlämning av nycklar Presentation Systemet består av en stor inlämningsbox och ett antal mindre utlämningsboxar för nycklar/kort samt en knappsats för öppning av boxarna. Tillträdeskoden kan enkelt ändras av behörig personal via knappsatsen och är individuell för varje box. Utlämningskoden lämnas t.ex. via telefon, SMS eller mail. Retur sker efter användning i den stora boxen. Enheten är försedd med sabotageskydd som kopplas till befintligt larm eller passagekontrollsystem eller separat uppringare. Användning Typisk användare av systemet är: - Fastighetsförvaltare - Biluthyrningsföretag - Bilverkstad - Stugbyar/B&B/Vandrarhem Installation In/utlämnings systemet är monterat på en kraftig stålplatta som enkelt monteras med genomgående bult på vägg eller fasad. Alla element håller högsta klass av säkerhet mot inbrott och vandalism. Systemet kan levereras med enbart nyckelinkast eller utlämning om så önskas.

15 Noteringar Sida 15 Egna noteringar

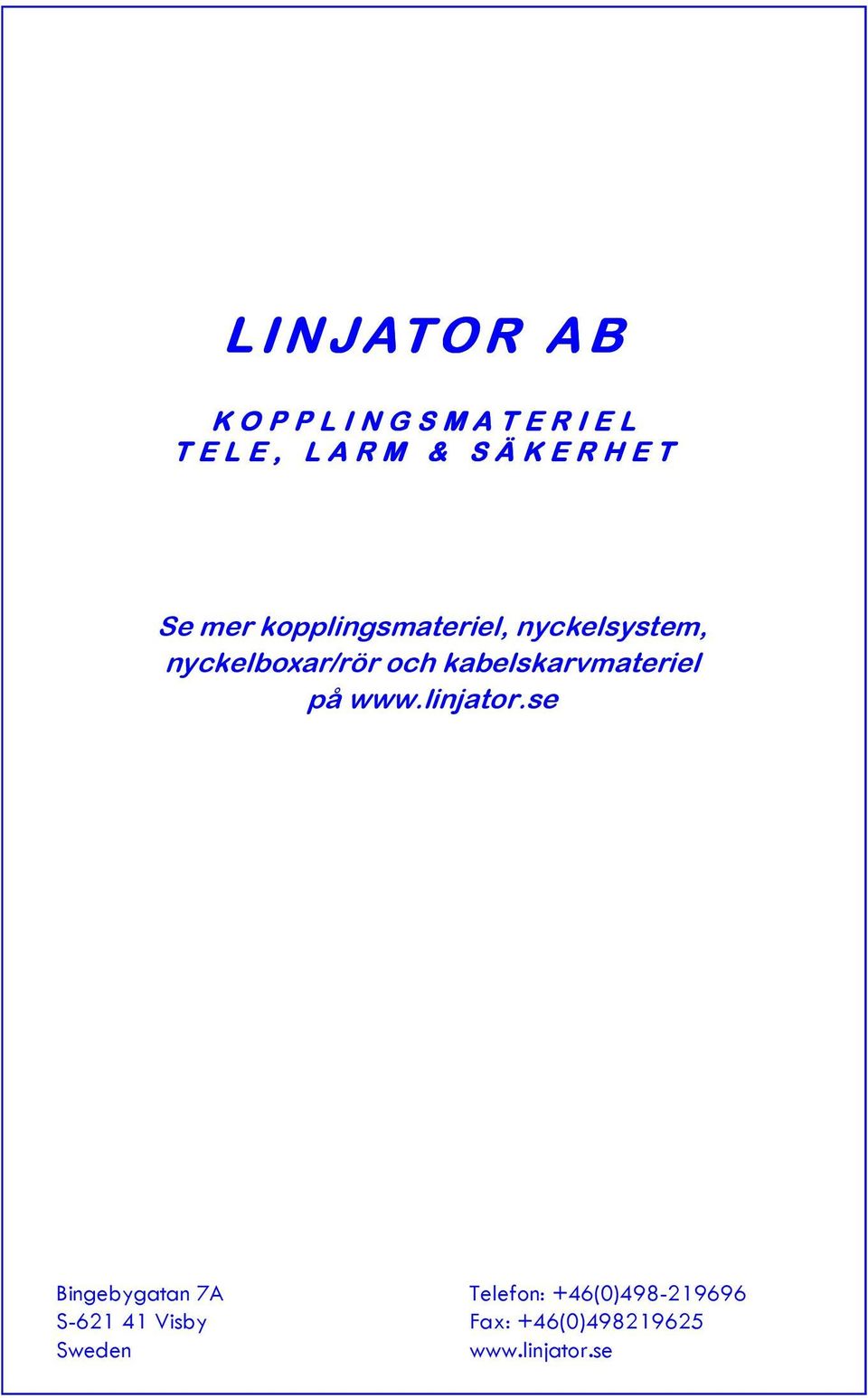

16 L I N J AT O R A B K O P P L I N G S M A T E R I E L T E L E, L A R M & S Ä K E R H E T K O P P L I N G S M A T E R I A L Se mer kopplingsmateriel, nyckelsystem, nyckelboxar/rör och kabelskarvmateriel på Bingebygatan 7A S Visby Sweden Telefon: +46(0) Fax: +46(0)
