1 Konfektionsteknik Provmoment: Ladokkod: Tentamen ges för: Tentamen, 4,5 hp 51PA20 BC16 TentamensKod: Tentamensdatum: Tid: Hjälpmedel: Miniräknare tillhandahålles av studentcentrum Total antal poäng på tentamen: 112 hp För att få respektive betyg krävs: VG: 97 hp G: 67 hp Allmänna anvisningar: Skriv svaren på anvisat utrymme för respektive delfrågor. Använd inga lösa blad. Rättningstiden är som längst 20 arbetsdagar. Viktigt! Glöm inte att skriva Tentamenskod på alla blad du lämnar in. Lycka till! Ansvarig lärare: Telefonnummer: 1

2 Fråga 1 (2p) Nämn fyra huvudaktiviteter i ett konfektionsföretag.. Vilka är dessa? Fråga 2 (3p) Nämn tre olika typer av tillverkning/produktion av plagg och vad de innebär Fråga 3 (3p) Namnge skjortans mönsterdelar/plaggdelar. Svenska eller engelska. ¼ p för varje rätt svar. Fråga 4 (4p) Det finns olika produktgrupper och plaggtyper. Nämn fyra produktgrupper och minst tre plaggtyper till respektive grupp. Produktgrupp Plaggtyp Plaggtyp Plaggtyp Fråga 5 (3p) I ett konfektionsföretag tar man fram olika dokument för att underlätta det fortsatta arbetet. Nämn minst 6 olika Dokument/informationshantering som är viktigt att ha med vid tillverkning

3 Fråga 6 (2p) Ge minst fyra konkreta exempel på aspekter som är viktiga att tänka på vid framtagning av yrkeskläder för en snickare Fråga 7 (2p) Det finns många olika sorters Provplagg. Nämn fyra av dessa Fråga 8 (3p) Vad menas med följande dokument 1 Produktspecifikation Materialspecifikation Kundorder Fråga 9 (3p) Namnge tre olika sorters måttlistor och när/hur används de? Fråga 10 (2p) Nämn fyra sömmar på en trikåtopp samt var på toppen som sömmen är sydd

4 Tentafrågor: BC-HT 2017 Fråga 11 (20 p) Fråga nr Ditt svar Kalkylering och fashion logistics (20 poäng) Skriv dina svar på frågorna här nedanför. Endast ett rätt alternativ per fråga. Fråga 1-5=2p/fråga. På fråga 6.1 tom 6.4 fyller du i siffror. 4

5 Kalkylering och fashion logistics Flervalsfrågor (rätt svar = 2 poäng/fråga) 1. What kind of sourcing concept is this? The buying company here in Sweden goes to the company in Portugal and choose products from ready-made collections made by the supplier. The buying company can alter the product slightly to own requirements. The supplier produce the product and deliver it with the buying companies label. A. CM B. CMT C. Full Price D. Private label E. Inget av ovanstående alternativ är rätt. 2. Vad heter Gross Margin på svenska? A. Bruttovinst B. Bruttomarginal C. Lageromsättning D. Nettoflöde E. Inget av ovanstående alternativ är rätt. 3. Arbetsgivaravgift är en benämning på en rad olika ingående avgifter som en arbetsgivare måste betala. Hur mycket är denna Arbetsgivaravgift i % av bruttolönen i Sverige för en person som är 38 år? A. ca 11% B. ca 21% C. ca 31% D. ca 41% E. ca 61% 4. Ingående varukostnaden för en halsduk är 149 kr. Försäljningspriset är 220 kr. Hur stor är marginalen i procent? A. 32% B. 42% C. 52% D. 62% E. Inget av ovanstående alternativ är rätt. 5. Försäljningspriset för en jacka är 2104 kr. Marginalen är 16 %. Hur stort pålägg i kronor har gjorts? A. 476 kr B. 337 kr C. 540 kr D. 84 kr E. Inget av ovanstående alternativ är rätt. 5

6 Product calculation Calculate the following from the product calculation form below: 6.1. Total variable cost (C=A+B+freights): (2p) 6.2. Fixed costs including profit: D: (2p) 6.3. Selling price for brand manufacturer: (3p) 6.4. Retail selling price (price on the price tag including VAT): (3p) Style: 172-B A. Direct material cost Including material handling costs: 8% Item number Item specification Consumption/ garment Price/meter (unit) Cost (SEK) Full rib fabric 154cm Zipper Care label Brand label Plastic bag Total direct material cost B. Manufacturing cost Including manufacturing handling costs: 9% Process Country SAM Cost / minute Cost (SEK) Cutting Latvia Sewing Latvia Finishing Latvia Total manufacturing cost Selling price Total cost of production (Material+Manufacturing): Freights (from manufacturing) 4.50 Total variable costs: (C=A+B+freights) D. Fixed costs (% of C including freights) including profit 74% Total cost / garment = (C+D) incl. freights Selling price for brand manufacturer Retail price including mark-up (without VAT) Mark up: 2.5 Value Added Tax (VAT) VAT: 25% Retail selling price (price on the price tag including VAT) 6

7 Fråga 12 (3 p) Vid CAD-baserad materialoptimering noteras tre olika uppgifter (på ett dokumentationsblad) då läggbilderna sparas. Vilka är de tre uppgifterna och vad ger de olika uppgifterna information om. Uppgift 1: ger information om.. Uppgift 2: ger information om.. Uppgift 3: ger information om.. Fråga 13 (2 p) Tygfel förekommer alltid, i olika mängd, på tygrullar. Ange exempel av hur tygfelen brukar märkas inför manuell respektive datorstyrd läggning. 1) Manuell läggning. 2) Datorstyrd läggning. Fråga 14 (2 p) Ett lägg, klart för skärning, består av tre olika huvuddelar. Vilka? Fråga 15 (2 p) Vid läggningen används två olika metoder för att få bort tygfel och erhålla felfria plagg. Vilka är de två olika metoderna och tillvägagångssätten? 1 2 7

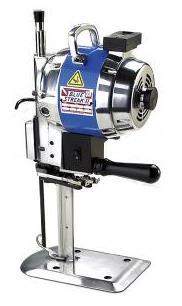

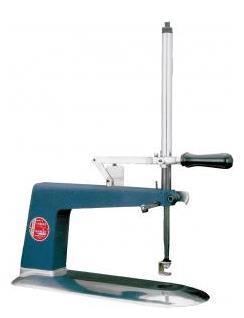

8 Fråga 16 (4 p) Plaggen till höger skall läggas och skäras via ett s.k. trappstegslägg. Tänk också på hur läggbilderna storleks-planeras (eftersom två storlekar har samma antal plagg). a) Rita upp ditt trappstegslägg schematiskt inom rektangeln. Har du inte färg-pennor, motsvarande de två plagg-färgerna, så skriv i kanten på varje lager vilken färg du lagt. Tänk också på i vilken ordning lagren skall läggas för att undvika onödiga rullbyten. Storlekar Antal blå plagg Antal röda plagg Överst på varje trappsteg skall det också framgå vilken läggbild & vilken/vilka storlekar du skär. b) Det finns två ekonomiska fördelar med att göra trappstegslägg istället för separata lägg vid läggningen. Vilka är de två fördelarna och förtydliga fördelarna kortfattat gentemot att göra separata lägg. 1 2 Fråga 17 (2p) Vilka är verktygen på respektive bild och vad används de till?

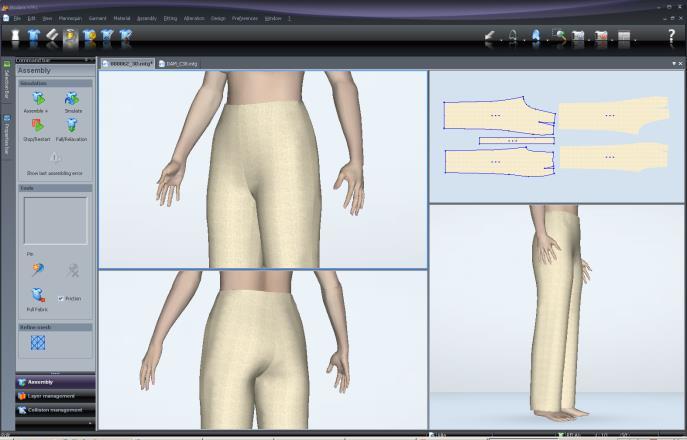

9 Fråga 18 (4 p) Här nedan visas fyra olika CAD/CAM-produkter. Ange för varje bild om det är en CAD eller CAMprodukt (genom att fylla i ordet som saknas) och därefter vad det är för produkt och vad som utförs. a) Bilden till höger är en..-produkt. Vad är det för produkt och vad utförs? Beskriv kortfattat. b) Bilden till höger är en..-produkt. Vad är det för produkt och vad utförs? Beskriv kortfattat. c) Bilden till höger är en..-produkt. Vad är det för produkt och vad utförs? Beskriv kortfattat. d) Bilden till höger är en..-produkt. Vad är det för produkt och vad utförs? Beskriv kortfattat. 9

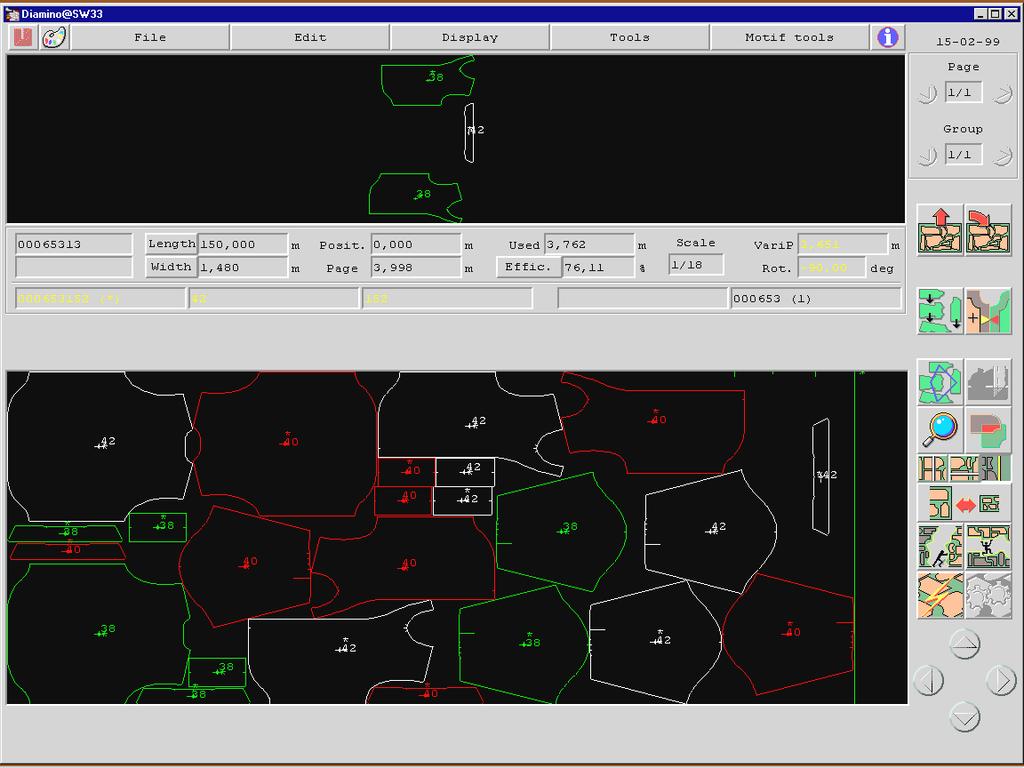

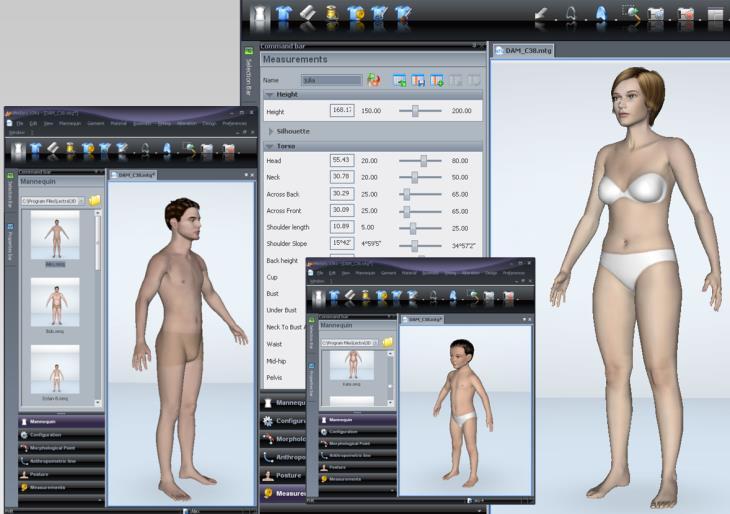

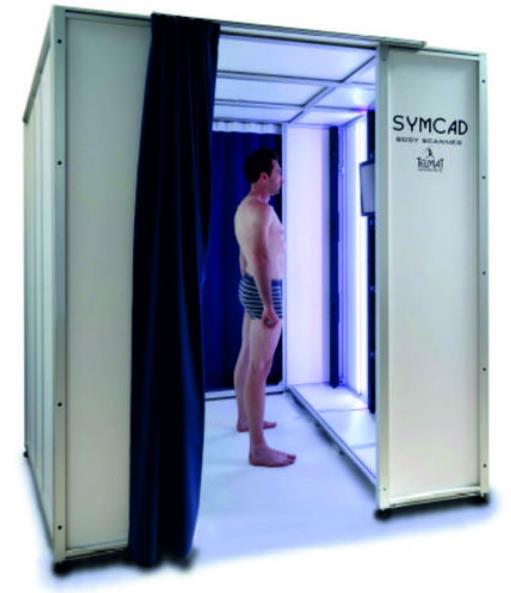

10 Fråga 19 (2p) 1) Bilden till höger visar en man i ett litet rum. Vad håller mannen på med i rummet? ) En fördel ges den som utnyttjat rummet efteråt. Vilken är den och i vilket sammanhang kan den användas? Fråga 20 (2p) 1) Vad är det som visas på bilderna till höger?.... 2) Vad kan justeras via de horisontala reglagen? Fråga 21 (2 p) Vad gör dataanvändaren när han/hon betraktar nedan programfönster och de olika bilderna? Vilken information anger dataanvändare, vid ovan bild, innan resultatet till vänster visas? 10

11 Denna sida ligger till grund för frågorna 22 och 23. Du är anställd vid ett företag och ansvarar för all skärorderplanering. Din uppgift är att utföra skärorderplaneringen av nedan tillverkningsorder. För Din planering använder Du skärorderblanketten på nästa sida. 11

12 Fråga 22 (1p) Din uppgift är att skär-order-planera tillverkningsordern på föregående sida. Du skall redovisa ett genomförbart alternativ, där nedan befintliga läggbilder återanvänds. Använd nedan skärorderblankett för din planering. LÄGGBILDS-dokumentation Modell/variant: Material: 1= Ytmaterial Lagringsbibliotek (sökväg): G:/CAD-data/Utritningsfiler Nr Läggbildsnamn Mtrl-ID Mtrl. bredd Modell Storlek x antal gånger Ant. strl. Längd Effektivitet Perimeter Anmärkning (max 9 positioner) (enl. variant) (ritningsbredd) (variant) (totalt) (m) (%) (m) , XLx2 2 2,72 70,02 31, , Mx1, XLx1 2 2,48 72,54 31, , Mx1, Lx1, XLx1 3 3,72 72,72 46, , Sx1, Mx1, Lx1, XLx1,XXLx1 5 5,79 76,22 55, , Sx1, Lx1, XXLx1 3 3,74 73,02 46, , Sx1, Mx1, Lx1, XLx1 4 4,63 74,17 61, , Mx1, Lx2, XLx1 4 4,87 74,03 62, , Mx1, Lx1 2 2,46 71,02 30, , Sx1, Mx2, Lx2, XLx1 6 7,13 75,77 92, , XLx1, XXLx1 2 2,73 72,4 35, , Sx1, XXLx1 2 2,46 72,3 31, , Mx2 2 2,45 79,15 30, , Lx2 2 2,48 72,64 31, Copyright, Textilhögskolan / ChS 12

13 Fråga 23 (5p) Nedan frågor är kopplade mot tillverkningsordern på sid 11 och din planering på föreg. sida. a) Hur många meter tyg har inköpsavdelningen köpt hem (gentemot kalkylerad åtgång). Redogör din uträkning och meter uppdelat mot de båda färgerna. Svart... Gul... b) Hur mycket tyg behöver transporteras till lägg-/skäravdelningen, mot din planering? Redogör din uträkning och meter uppdelat mot de båda färgerna. c) Vad blev din genomsnittliga materialåtgång per plagg, mot din planering på föregående sida? Redogör din uträkning med båda färgerna sammanslagna. d) Gentemot den kalkylerade materialåtgången och vad som köpts in: Har du fått tyg över eller fattas det tyg? Redovisa om du fått över- alt. underskott samt meter uppdelat mot de båda färgerna (gentemot orderns totala antal plagg). e) Vad innebär det för konfektionsföretaget, och butiksägaren, om det blir underskott av tyg. Redogör bådas situation kortfattat. För konfektionsföretaget:... För butiksägaren:... 13

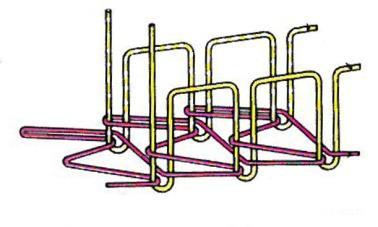

14 Fråga 24 (2p) Produktionssystemet utvecklades för att minska hanteringen i produktionen. Vilka hanteringssystem använder man sig av i en konfektionsfabrik. Nämn fyra av dessa Fråga 25 (2p) Vilka fördelar är det med Unit Production System? Operationslista Denna fråga ligger till grund för frågorna 13, 14 och 15 Operation SAM Maskin Operatör Maskinbehov 1. Sy på fickor 2,30 1-nål 2. Sy sidsömmar 1,20 D-lock 3. Sy innersömmar 0,80 D-lock 4. Sy ihop grensömmen 1,50 D-lock 5. Sy linning på byxa 1,70 1-nål 6. Fålla byxbenen 0,90 1-nål 7. Kvalitetskontroll 0,80 Manuellt arbete Totalt 9,20 7 operatörer Fråga 26 (3p) Beräkna Idealtiden från ovanstående operationslista Fråga 27 (2p) Beräkna antal operatörer för operation nr 2, 4 och 5, samt maskinbehov. Skriv i tabellen ovanför!

15 Fråga 28 (3p) En produktionslinje producera 150 kjolar per dag, med sömnads tiden per styck 28 SAM och med effektiviteten 95%.(Arbetstid per dag är 480min). Hur många operatörer jobbar på linje? Uträkningen måste skrivas ner Fråga 29 (2p) Man kan dela balanseringsförluster i två grupper ; Vilka är de två grupper? Fråga 30 (4 p) Vad är benämningen på följande sömmar, stygnklass och stygntyp. Vad heter sömmen?... Stygnklass Var på ett plagg används den?... Stygntyp.. Vad heter sömmen?... Stygnklass. Stygntyp. Var på ett plagg används sömmen?... 15

16 Fråga 31 (1p) Ange namnet på specialmaskinen samt ett användningsområde. Maskinens namn Användningsområde Fråga 32 (6p) Konstruktionsteknik för butikchefer Nedan ser du ett antal symboler som anger hur plagget skall skötas. (5+1 poäng) Beskriv varje symbols betydelse (5 p) Rangordna dem i rätt ordning som de skall finnas på etiketten genom att numrera dem i höger kolumn 1 = symbolen som skall vara först. (1p) Beskriv betydelse Rangordna Fråga 33 (6p) Namnge och klassificera defekter och fel i 3 grupper, ge en kort förklaring och ge ett kortfattat exempel för varje defekt och fel. (6 p) Defekt Förkortning Beskrivning Exempel Fråga 34 (3p) Kvalitetskostnader kan delas i 3 områden. Vilka är de tre kvalitetskostnaderna? Beskriv med ett exempel. (3 p) Kvalitetskostnad Exempel 16
