Miniräknare tillhandahålles av studentcentrum. Separat papper att göra uträkning på, men ej bifoga med tentamen. 103 p G: 60 p VG: 82 p

Transkript

1 Konfektionsteknik Provmoment: Tentamen, 4 hp Ladokkod: 51KT01 Tentamen ges för: TGDEP16h och DTEIN16h TentamensKod: Tentamensdatum: Tid: Hjälpmedel: Miniräknare tillhandahålles av studentcentrum. Separat papper att göra uträkning på, men ej bifoga med tentamen Totalt antal poäng på tentamen: För att få respektive betyg krävs: 103 p G: 60 p VG: 82 p Allmänna anvisningar: Skriv svaren på anvisat utrymme för respektive delfrågor. Läs noga igenom frågans formulering. Svenskt eller engelskt svar godkänns Rättningstiden är som längst 20 arbetsdagar Viktigt! Glöm inte att skriva Tentamenskod på alla blad du lämnar in. Lycka till! Ansvarig lärare: Ann-Kristin Olsson Telefonnummer:

2 Fråga 1 (2 p) Vid materialavsyning kontrolleras fyra olika saker gentemot tyget/rullarna. Vilka? Fråga 2 (2 p) Tygfel förekommer på tygrullar. Hur märks tygfelen ut vid avsyning? Ange märkningsmetod vid manuell läggning respektive vid datorstyrd läggning Fråga 3 (2 p) Ett lägg, klart för skärning, består av tre olika huvuddelar. Vilka? Fråga 4 (2 p) Tygfel förekommer i olika omfattning på tygrullar. Vid läggningen används två olika metoder för att få bort tygfelen och erhålla felfria plagg. Vilka är metoderna? Förklara de två olika tillvägagångssätten kortfattat

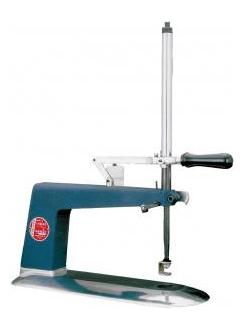

3 Fråga 5 (4 p) Plaggen till höger skall läggas och skäras via ett s.k. trappstegslägg. a) Rita upp ditt trappstegslägg schematiskt inom rektangeln. Har du inte färg-pennor, motsvarande de två plaggfärgerna, så skriv i kanten på varje lager vilken färg du lagt. Tänk också på i vilken ordning lagren skall läggas för att undvika onödiga rullbyten. Storlekar Antal blå plagg 2 4 Antal röda plagg 1 3 Överst på varje trappsteg skall det också framgå vilken läggbild och storlek du avser att skära. b) Det finns två ekonomiska fördelar med att göra ett trappstegslägg istället för två separata lägg vid läggningen. Vilka är dessa fördelar? Förklara uppdelat och kortfattat Fråga 6 (2p) Vad används följande verktyg till?

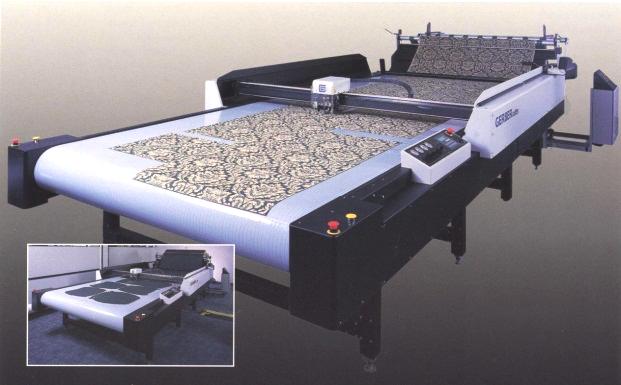

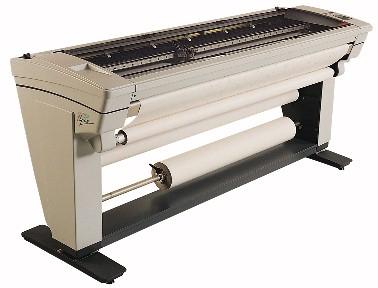

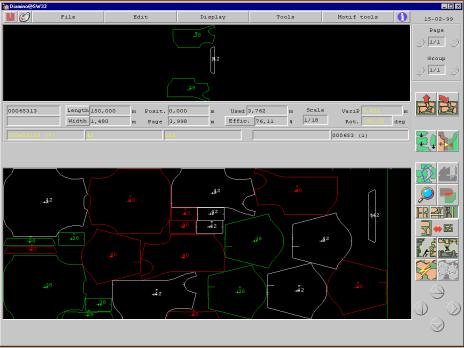

4 Fråga 7 (4 p) Här nedan visas fyra olika CAD/CAM-produkter. Ange för varje bild om det är en CAD eller CAMprodukt (genom att fylla i ordet som saknas) och därefter vad det är för produkt och vad som utförs. a) Bilden till höger är en..-produkt. Vad är det för produkt och vad utförs? Beskriv kortfattat. b) Bilden till höger är en..-produkt. Vad är det för produkt och vad utförs? Beskriv kortfattat. c) Bilden till höger är en..-produkt. Vad är det för produkt och vad utförs? Beskriv kortfattat. d) Bilden till höger är en..-produkt. Vad är det för produkt och vad utförs? Beskriv kortfattat. 4

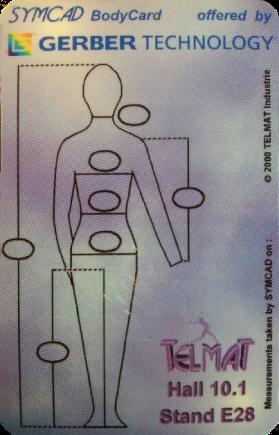

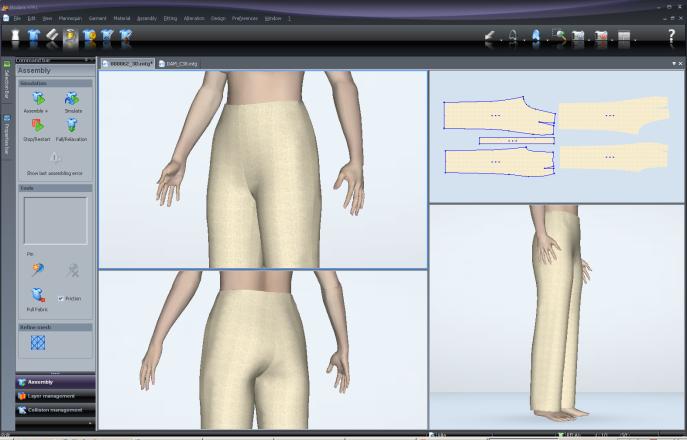

5 Fråga 8 (3p) 1) Skärmbilden till höger visar resultatet efter en datamässig behandling. Vad slags datautrustning är det som använts? ) Vad är det som listats i programfönstrets högra fält? ) Om du fått dina data lagrat på kortet till höger: Vad slags fördel får du av kortet om du går in i en klädbutik som använder denna teknik?,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,, Fråga 9 (2 p) Vad görs av dataanvändaren via nedan programfönster och de olika bilderna? Vilken information måste alltid anges, genom ovan bild, innan resultatet till vänster visas? 5

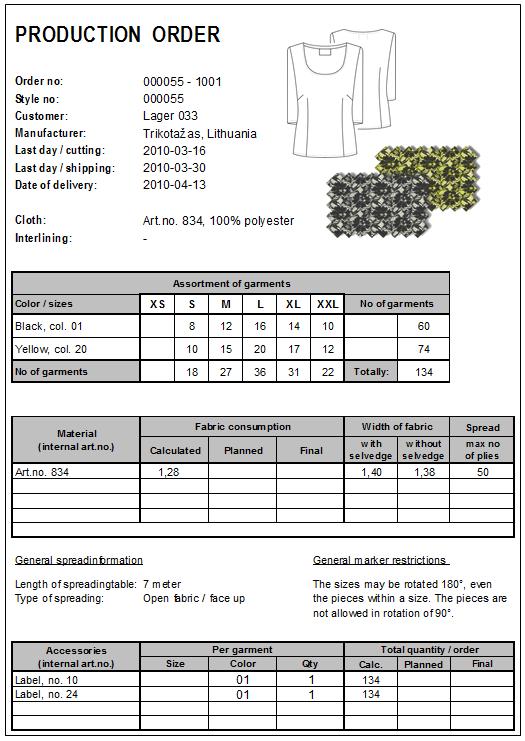

6 Denna sida ligger till grund för frågorna 10 och 11. Du är anställd vid ett företag och ansvarar för all skärorderplanering. Din uppgift är att utföra skärorderplaneringen av nedan tillverkningsorder. För Din planering använder Du skärorderblanketten på nästa sida. 6

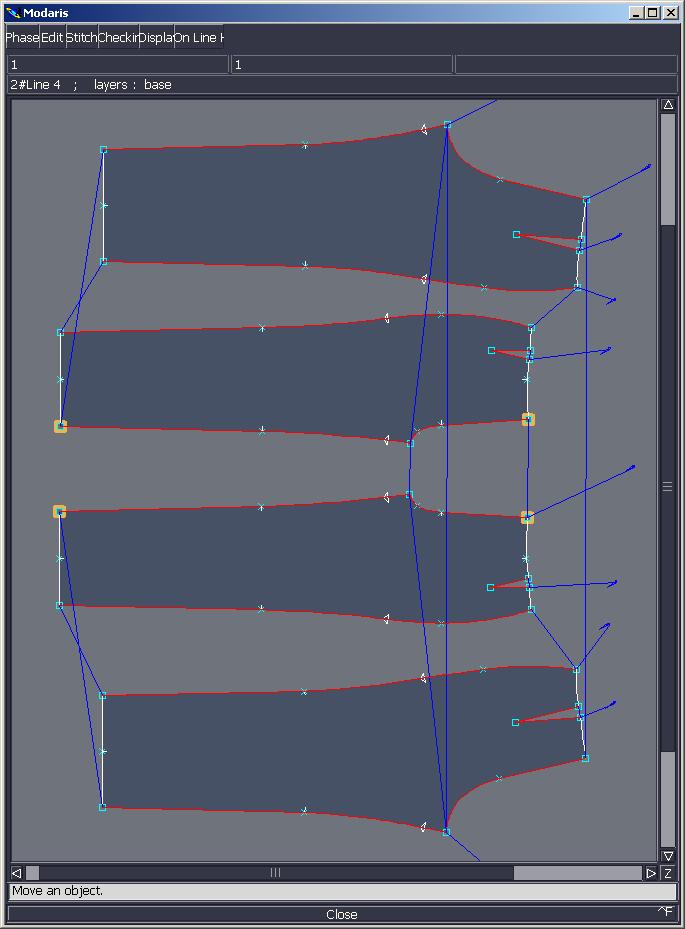

7 Fråga 10 (1p) Din uppgift är att skär-order-planera tillverkningsordern på föregående sida. Du skall redovisa ett genomförbart alternativ, där nedan befintliga läggbilder återanvänds. Använd nedan skärorderblankett för din planering. LÄGGBILDS-dokumentation Modell/variant: Material: 1= Ytmaterial Lagringsbibliotek (sökväg): G:/CAD-data/Utritningsfiler Nr Läggbildsnamn Mtrl-ID Mtrl. bredd Modell Storlek x antal gånger Ant. strl. Längd Effektivitet Perimeter Anmärkning (max 9 positioner) (enl. variant) (ritningsbredd) (variant) (totalt) (m) (%) (m) , XLx2 2 2,72 70,02 31, , Mx1, XLx1 2 2,48 72,54 31, , Mx1, Lx1, XLx1 3 3,72 72,72 46, , Sx1, Mx1, Lx1, XLx1,XXLx1 5 5,79 76,22 55, , Sx1, Lx1, XXLx1 3 3,74 73,02 46, , Sx1, Mx1, Lx1, XLx1 4 4,63 74,17 61, , Mx1, Lx2, XLx1 4 4,87 74,03 62, , Mx1, Lx1 2 2,46 71,02 30, , Sx1, Mx2, Lx2, XLx1 6 7,13 75,77 92, , XLx1, XXLx1 2 2,73 72,4 35, , Sx1, XXLx1 2 2,46 72,3 31, , Mx2 2 2,45 79,15 30, , Lx2 2 2,48 72,64 31, Copyright, Textilhögskolan / ChS 7

8 Fråga 11 (5p) Nedan frågor är kopplade mot tillverkningsordern på sid 6 och din planering på föreg. sida. a) Hur många meter tyg har inköpsavdelningen köpt hem (gentemot kalkylerad åtgång). Redogör din uträkning och meter uppdelat mot de båda färgerna. Svart... Gul... b) Hur mycket tyg behöver transporteras till lägg-/skäravdelningen, mot din planering? Redogör din uträkning och meter uppdelat mot de båda färgerna. c) Vad blev din genomsnittliga materialåtgång per plagg, mot din planering på föregående sida? Redogör din uträkning med båda färgerna sammanslagna. d) Gentemot den kalkylerade materialåtgången och vad som köpts in: Har du fått tyg över eller fattas det tyg? Redovisa om du fått över- alt. underskott samt meter uppdelat mot de båda färgerna (gentemot orderns totala antal plagg). e) Vad innebär det för konfektionsföretaget, och dig som butiksägare, om det blir underskott av tyg. Redogör bådas situation kortfattat. För konfektionsföretaget:... För butiksägaren:... 8

9 Fråga 12 (3 p) Provhantering är en viktig del av inköpsarbetet, vilka är de tre viktigaste punkterna vid provhantering av barnplagg? Fråga 13 (4 p) Beskriv minst två olika användningsområde för mellanlägg och koppla dessa till plaggtyper och plaggdelar, ge ett utförligt svar Fråga 14 (2 p) Ge 4 exempel på dokument som är viktig i ett orderunderlag?

10 Fråga 15 (4 p) Det finns olika form på spetsen på de nålar som används i symaskiner, beskriv vilka olika typer av skador och fel som kan uppstå vid fel val av nåltyp. Fråga 16 (4 p) Beskriv vilka typer av sömmar som passar för vävda material och ge exempel på placering på plagg, ge ett utförligt svar 10

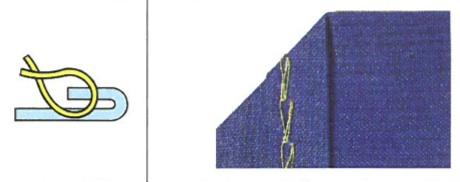

11 Fråga 17 (9 p) Namnge följande sömmar, ange stygn nummer och ge minst ett exempel på användningsområde: plagg och placeringen av denna söm på just det plagget

12 Fråga 18 (2p) Produktionssystemet utvecklades för att minska hanteringen i produktionen. Vilka hanteringssystem använder man sig av i en konfektionsfabrik. Nämn fyra av dessa Fråga 19 (2p) Vilka fördelar är det med Unit Production System? Operationslista Denna fråga ligger till grund för frågorna 13, 14 och 15 Operation SAM Maskin Operatör Maskinbehov 1. Sy på fickor 2,30 1-nål 2. Sy sidsömmar 1,20 D-lock 3. Sy innersömmar 0,80 D-lock 4. Sy ihop grensömmen 1,50 D-lock 5. Sy linning på byxa 1,70 1-nål 6. Fålla byxbenen 0,90 1-nål 7. Kvalitetskontroll 0,80 Manuellt arbete Totalt 9,20 6 operatörer Fråga 20 (3p) Beräkna Idealtiden från ovanstående operationslista Fråga 21 (2p) Beräkna antal operatörer för operation nr 1, 2 och 7, samt maskinbehov. Skriv i tabellen ovanför!

13 Fråga 22 (3p) En produktionslinje producerar 150 kjolar per dag, med sömnads tiden per styck 28 SAM och med effektiviteten 95%. Hur många operatörer jobbar på linjen? Uträkningen måste skrivas ner Fråga 23 (2p) Man kan dela balanseringsförluster i två grupper ; Vilka är de två grupper?

14 Fråga 24 (20 p) Kalkylering och fashion logistics (20 poäng) Skriv dina svar på frågorna här nedanför. Endast ett rätt alternativ per fråga. På fråga 6.1 tom 6.5 fyller du i siffror. Fråga nr Ditt svar Ditt resultat på uppgiften Kalkylering och fashion logistics OBS Flervalsfrågor (rätt svar = 2 poäng/fråga) 1.What kind of sourcing concept is this? The company here in Sweden makes specifications of the product and sends it together with fabrics, accessories and all other materials to the production company in India. The manufacturing company makes the garments and deliver the readymade product to the company in Sweden. A. CM B. CMT C. Full Price D. Private label E. Inget av ovanstående alternativ är rätt. 14

15 2. Vad menas med SKU? A. Store Keeping Unit B. Sales Keeping Unit C. Stock Keeping Unit D. Social CSR Keeping Unit E. Inget av ovanstående alternativ är rätt. 3. Arbetsgivaravgift är en benämning på en rad olika ingående avgifter som en arbetsgivare måste betala. Hur mycket är denna Arbetsgivaravgift i % av bruttolönen i Sverige för en person som är 38 år? A. ca 11% B. ca 21% C. ca 31% D. ca 41% E. ca 61% 4. Ingående varukostnaden för en tröja är 134 kr. Försäljningspriset är 518 kr. Hur stort är pålägget i procent? A. 86% B. 186% C. 286% D. 70% E. Inget av ovanstående alternativ är rätt. 5. Försäljningspriset för en halsduk är 143 kr. Marginalen är 11.9 %. Hur stort pålägg i kronor har gjorts? A. 17 kr B. 27 kr C. 24 kr D. 36 kr E. Inget av ovanstående alternativ är rätt. 6. Produktkalkyl Räkna ut och ange följande i produktkalkylen på nästa sida. Skriv svar i tabellen. 6.1: A: Summa tillverkningskostnader? 2p 6.2: C: Summa rörliga kostnader 2p 6.3: D: Teoretiskt försäljningspris? 3p 6.4: Försäljningspris i butik? 3p 15

16 Produktkalkyl: Model: Art nr: A. Direkt material (kr) Artikelnr. Artikelbeskrivning Åtgång / plagg Pris / enhet (kr/m), (st) Totalkostnad Fleece 115 cm 67.7 Lining 42 cm 44.6 dragkedja 2 st 11.6 Kr/st etikett 4 st 1.6 Kr/st Skötseletikett Kr/st Summa Direkt Material B. Tillverkningskostnad (kr) Inklusive tillverkningsomkostnad Moment Tillverkningsland SAM Kostnad (kr) /min Tillskärning Estland Sömnad Estland Finish Sverige Summa tillverkningskostnad Skriv inte här! Totalkostnad Skriv inte här! Försäljningspris (kr) Summa tillverkningskostnader: Frakter (produktion) = 4.0 C: Summa rörliga kostnader C= (A+B + frakter)? skriv inte här D: TB (Täckningsbidrag) 57% Dvs pålägg för fasta kostnader inkl vinst? skriv inte här Teoretiskt försäljningspris Totalkostnad / plagg = (C+D)? skriv inte här Försäljningspris i butik = Totalkostnad per plagg = (C+D) + 124%? skriv inte här 16

17 Fråga 25 - Att klassificera fel 9 poäng Defekter, avvikelser och fel kan klassificerats i grupper. I nedan uppgift skall du gruppera dina defekter i 3 grupper och namnge dessa, ange vilken bokstav som används som förkortning och förklara innebörden i av respektive grupp. Denna typ av klassificering används ofta i inspektioner där man använder verktyget AQL Fråga 26 Att skapa skötselråd ( 5 poäng) Skötselråd skall sitta i specifik ordning, ordna symbolerna i rätt ordning genom att numrera i vänster kolumn. Vissa symboler kan man behöva ha två av, vilket finns i nedan uppgift. Förklara hur du vill använda dessa genom att rita i och runt symbolen för att förklara ytterligare. Beskriv i höger kolumn vad symbolen betyder, vilket typ av skötsel som den hänvisar till. Position på skötselråd. 1= först osv. Symbol Beskriv vad symbolen hänvisar till. Dvs. vilken typ av skötsel. 17
