1 Instruktionsbok och Montageanvisning

2 Tack för att du valt en MIDrail båtslip. Vi är övertygade om att du kommer att få stor nytta och mycket nöje av din MIDrail. Läs igenom denna instruktion noga och följ instruktionerna. Du kan förenkla arbetet med att montera din båtslip om du stämmer av listan med ingående delar mot ritningen. Var särskilt noga med dimension och längd på bultar.

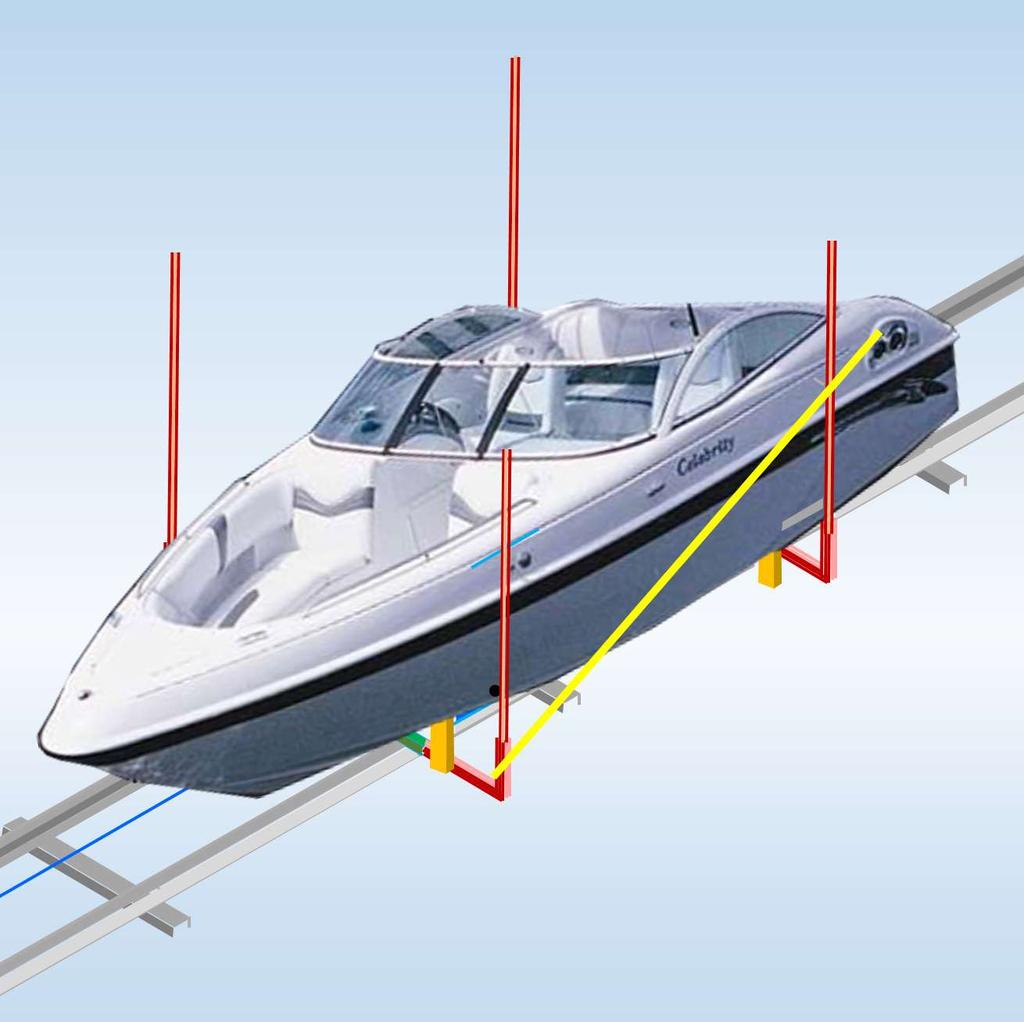

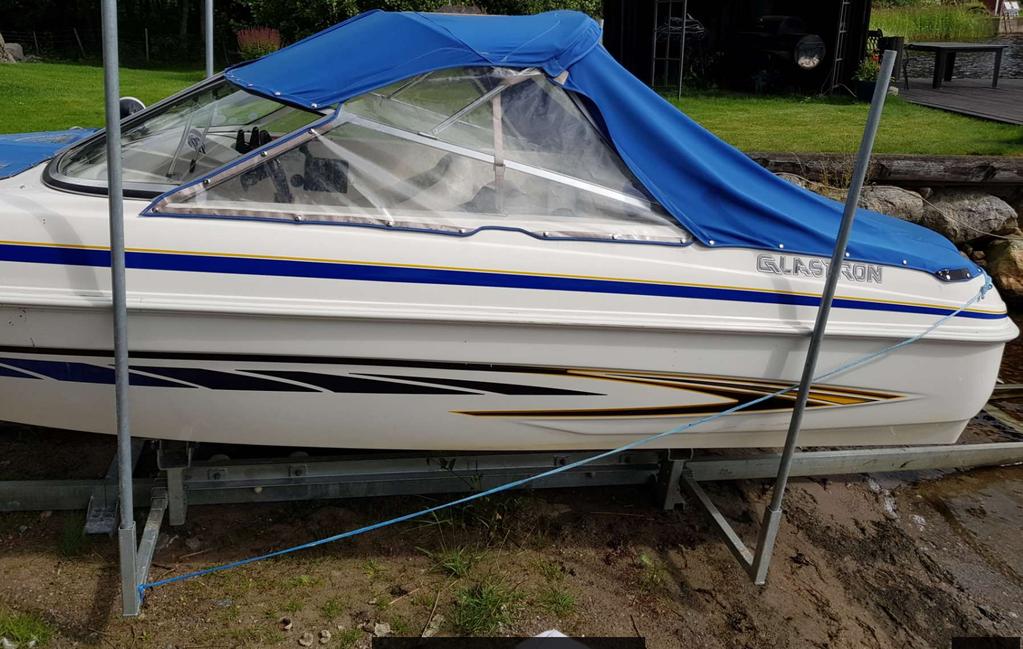

3 Instruktioner Ta upp din båt Kör båten försiktigt upp på båtslipen, guide-rören styr dig rätt. Dra upp båt och dollyvagn med vinschen. För att lättare få din båt på rätt position kan en förtöjningslina fästas i övre fästet för guide-röret och dras till lämplig pollare på båten, gärna lång bak. Se den gula linjen på bilden nedan. På båda sidorna. Sjösätt din båt Lätta på vinschens spärr och veva ner båt och dolly i sjön. När båten flyter fritt stoppar du nervinschningen. Frigör rep från pollarna och häng dem på guide-rörer så är de redo när du kommer tillbaka. Knuffa ut båten från dollyvagnen eller använd motorn och backa försiktigt. Ha en trevlig båttur

4 Instruktioner Underhåll Kontrollera vinschlinan regelbundet, minst en gång i månaden. Om det är någon skada på linan så byt ut den. Välj en lina som är UV stabil och med en brottsgräns på minst 1500 kg. Dra och ryck i linan, den ska kännas stum. Dollyhjul smörj hjulbussningarna minst en gång om året med vattentåligt fett. Kontrollera att muttrar är åtdragna en gång per år Om rost visar sig. Slipa rent och lägg på kallgalv, kallförzinkning finns som spray eller på burk.

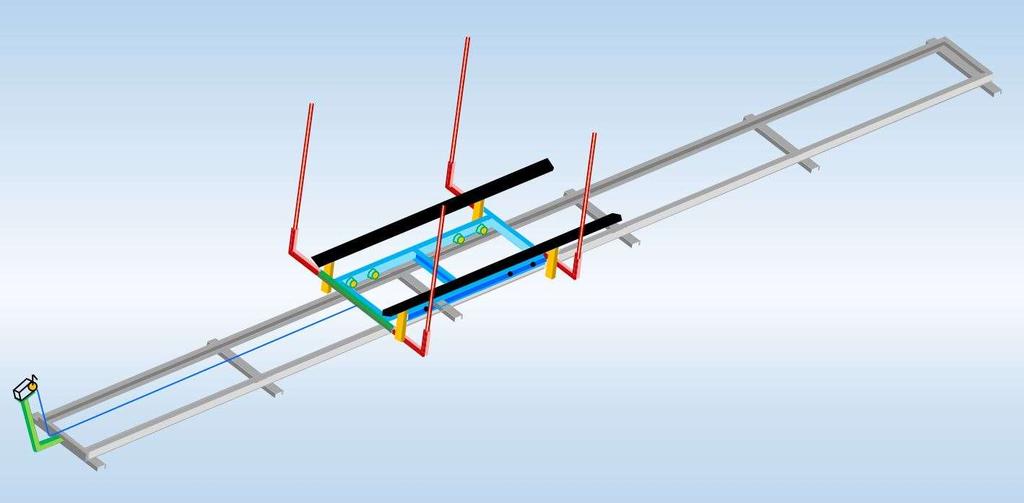

5 Ingående delar 1. Tvärbalk 4 2. Övre tvärbalk 1 3. Räls Dolly vagn 1 5. Tipp skydd 4 6. Båtstödsfäste 4 7. Båtstöd 2 8. Övre ändbalk 1 9. Vinschfäste Guiderörsfäste Nedre ändbalk Fäste för brytrulle Guiderör Stödvinkel Nedre tvärbalk Axel till brytrulle Handvinsch Nylonhjul Brytrulle Nylonrulle tippskydd 22x Nylonrulle urspårningsskydd 30x U-bult M10x62x Bult M14x Bult M12x Bult M12x Bult M12x Bult M12x Bult M10x Bult M10x Låsmutter M14, alt. Mutter + Låsbricka Låsmutter M12, alt. Mutter + Låsbricka Låsmutter M10, alt. Mutter + Låsbricka Bricka 16 mm Bricka 14 mm Bricka 12 mm Bricka 10 mm Fjäderpinne 5x Saxsprint 4x40 2

6 Huvudmontageordning Montera rälsen Montera vinschfäste, vinsch, brytrulle Montera nylonhjulen på dollyvagnen och ställ den på rälsen Fäst vinschens lina i dollyvagnen så att den inte kan rulla iväg Montera tippskydden Montera återstående delar Verktyg Följande verktyg behövs för montaget. Ringnycklar eller liknande 17, 19 och 21 mm Spärrskaft och hylsor 17, 19 och 21 mm Mutterdragare underlättar men det går även utan. Tång, ex. polygrip Vinkelhake Hammare eller liknande att knacka med

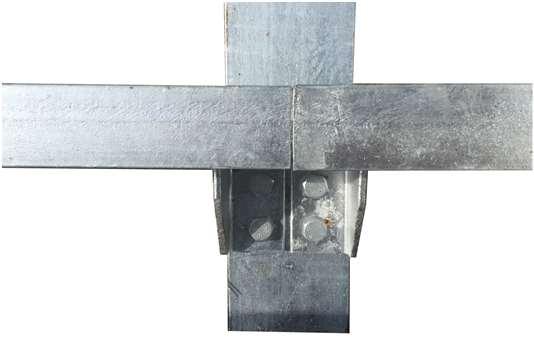

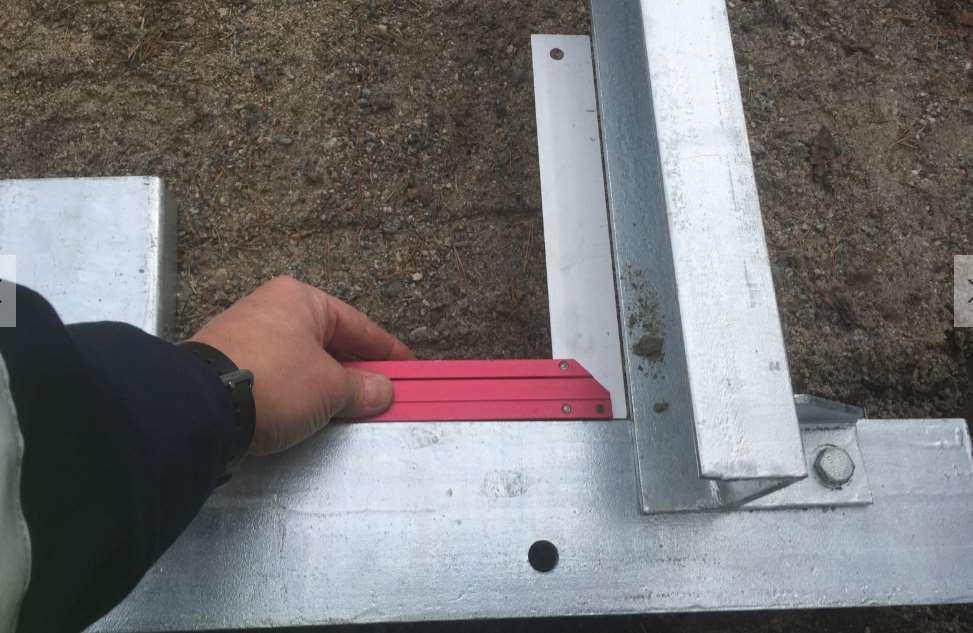

7 Montage av räls Det är oftast enklast att arbeta nerifrån och upp då arbetet i vatten är besvärligast och rälsen blir tynger att hantera allteftersom den monteras. Börja med att lägga ut rälsens tvärbalkar. Var uppmärksam på att tvärbalkarna är an tre olika typer. Standardbalkarna har 4hål för montage av räls Nedre tvärbalken har 6 hål för räls och ändbalk Övre tvärbalken har 8 hål för räls, ändbalk och stöd till vinchfäste Lägg ut rälsen med fästena utåt och insidan av u-balken inåt. När första rälsen skruvas fast i tvärbalken, använd en vinkelhake för att få rälsen i rät vinkel mot tvärbalken Sträva efter att montera rälsen så rakt som möjligt och att ändarna på rälssektionerna kommer i linje med varandra.

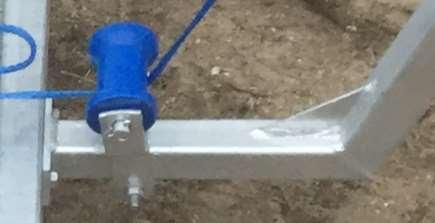

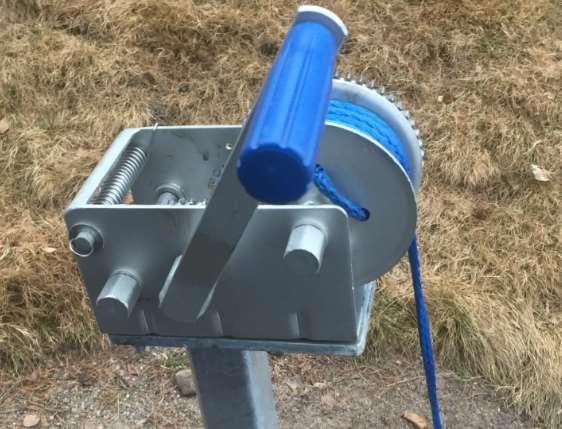

8 Montage av räls När övre ändbalken sitter på plats är det dags att montera vinschfästet. Detta skruvas fast på utsidan av ändbalken samtidigt fästs stödvinkeln på insidan av balken med samma bultar. Montera fästet till brytrullen och brytrullen på vinschfästet. Montera vinschen på vinschfästet med linspolen mot rälsen. Kontrollera att linan är upplindad på vinschen på rätt sätt. Linan ska ligga an mot spolen på framsidan. Ligger linan som den röda markeringen så dra ut hela linan från rullen och rulla upp den igen på rätt sätt. Linan ska löpa under brytrullen och senare fästas i dollyvagnen.

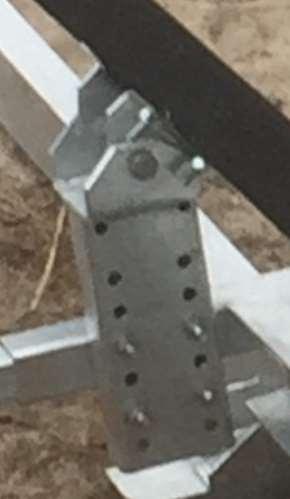

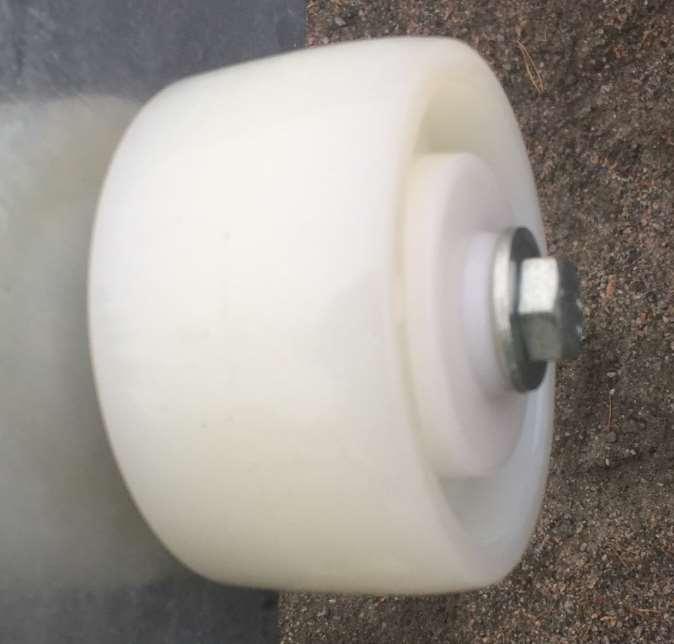

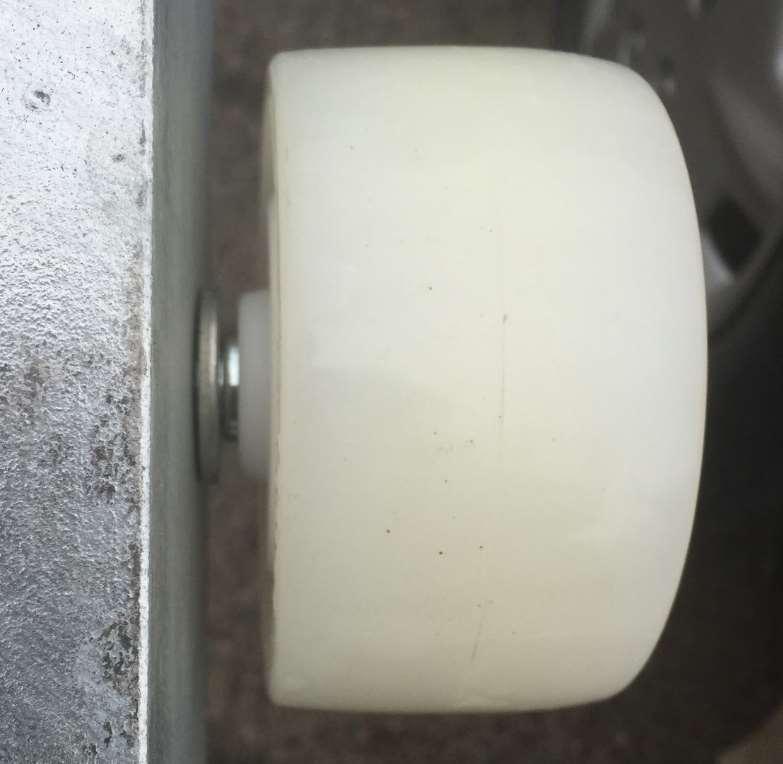

9 Montage av vagn Börja med att montera hjulen på vagnen. Fetta in en hjulbussning med vattenfast fett och skjut in den i nylonhjulet. Trä hjulbulten igenom hjulbussningen och se till att det finns en bricka som ligger an mot hjulbussningen på båda sidor om nylonhjulet. Då säkerställs att hjulet roterar fritt även nar bulten dras åt. Skruva in hjulbulten i gängade fästet i ramen och lås med en låsmutter på utsidan av ramen. Ställ dollyvagnen på rälsen. Fäst vinschlinan i vagnen så att den inte rullar iväg. Montera fästena för båtstöden. Dessa ska sitta på insidan av fyrkantsprofilerna. Montera båtstöden.

10 Montage av vagn Montera vinkelfästena för guiderören. Den långa delen ska träs in i fyrkantprofilen. Trä ner guiderören i vinkelfästena. Inställning av båtstöd. Det är viktigt att båtstöden ställs in så att båten vilar på stöden. Kölen ska inte ligga på vagnen. Ett sätt att göra detta är att ta en kartongskiva, lägg den mot aktern och rita av aktern och dess vinkel. Därefter kan denna skäras ut och användas som mall när båtstöden ställs in. Ställ in stöden så att det är ca. 5 cm mellan kölen och vagnen. Inställning av guiderör Ställ in de nedre guiderören (närmast vattnet) så att avståndet mellan rören är ca cm bredare än båtens bredaste del. Ställ in de övre guiderören (närmast vinschen) så att avståndet mellan rören är ca cm bredare än båten när båten ligger korrekt på båtstöden.

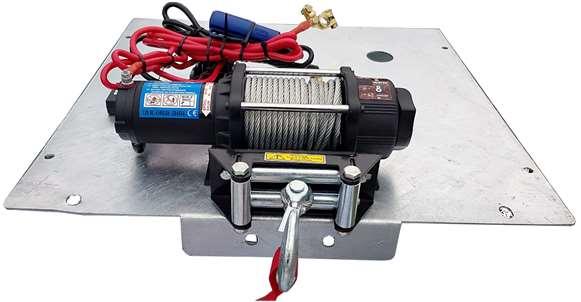

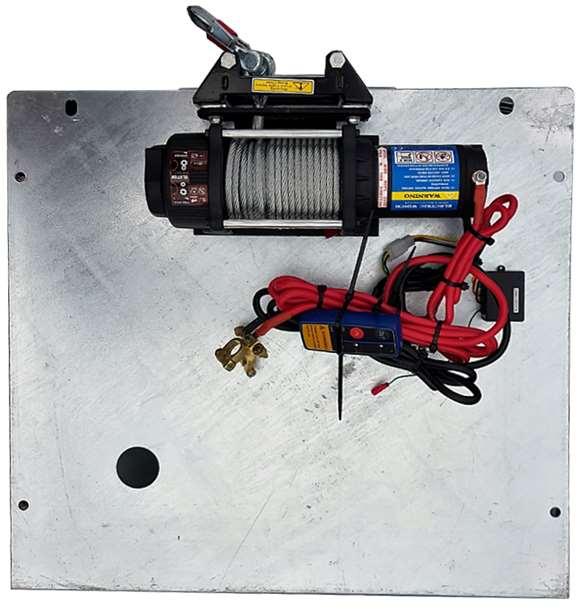

11 Montage av vinsch 12 V Vinschen är monterad på en platta som fästs på rälsen istället för den manuella vinschen Vinschplattan fästs i den övre ändbalken. Fästbultarna för ändbalken träs genom de två över hålen (röda pilar på bilden till höger) Genom de två undre hålen (gröna pilar på bilden till höger) fästs bultarna för manuella vinschen. Elinstallation Bulta loss locket och lyft av det. Ställ ett fritids/marinbatteri på plattan (Markerat med blått). Koppla in röd kabel till + polen och svart kabel till polen på batteriet. Det finns ett hål i plattan (röd pil) Genom detta kan kabel till batteriladdare dras. Täta runt kabeln med ex. silvertejp. Innan locket sätts tillbaka skall antennen kopplas in. En tunn grön kabel med en rundkabelhylsa från den lilla svarta fjärrkontrolldosan märkt med grön pil. Sätts ihop med antennens runda kabelsko. Provkör vinschen med fjärrkontrollen. Batteri Varning Var aktsam när vinschen används och kör inte in vinschvajern så långt att vinsch, båtramp eller båt skadas. El-vinsch får endast anslutas till uttag skyddat av jordfelsbrytare

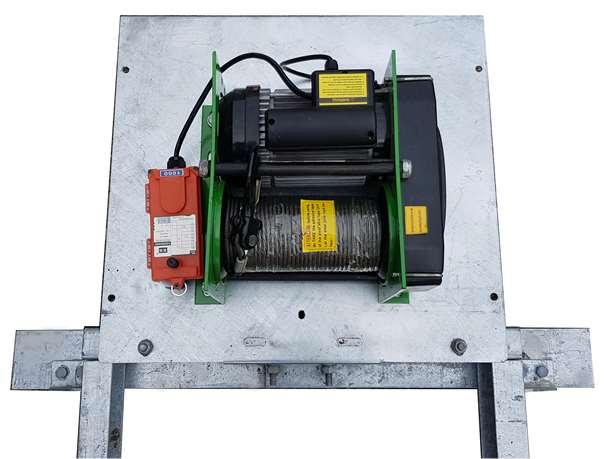

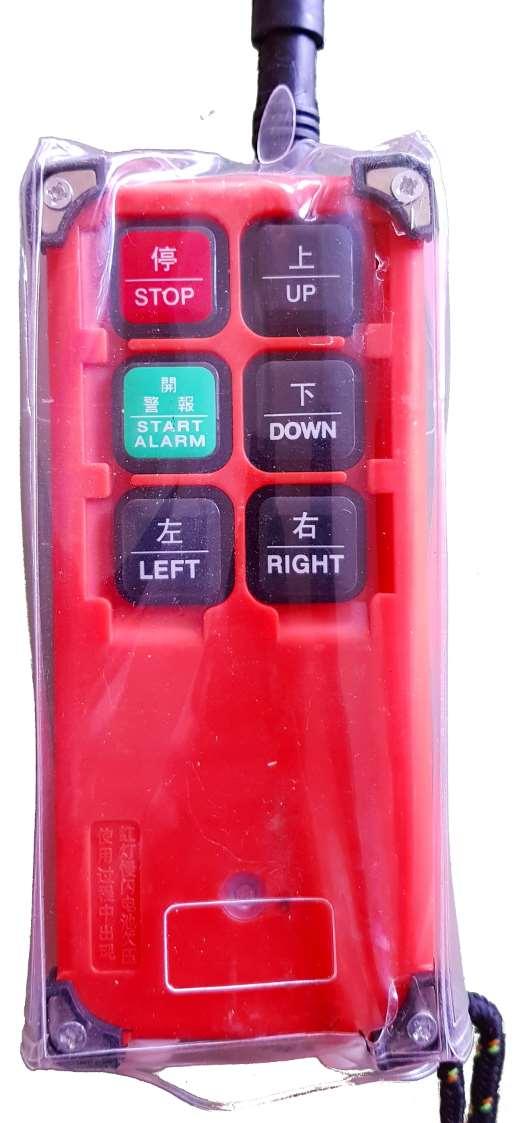

12 Montage av vinsch 12 V Vinschen är monterad på en platta som fästs på rälsen istället för den manuella vinschen Vinschplattan fästs i den övre ändbalken. Fästbultarna för ändbalken träs genom de två över hålen (röda pilar på bilden till höger) Genom de två undre hålen (gröna pilar på bilden till höger) fästs bultarna för manuella vinschen. El-installation Bulta loss locket och lyft av det. Anslut 220V kontakten till en förlängningskabel Det finns ett hål i plattan (röd pil) Genom detta kan kabel till batteriladdare dras. Täta runt kabeln med ex. silvertejp. Fjärrkontroll Aktivera fjärrkontrollen genom att trycka på den gröna knappen START Sedan kan du köra vinschen men knapparna UP, drar in linan. DOWN, släpper ut lina Knapparna LEFT & RIGHT används inte. Varning Var aktsam när vinschen används och kör inte in vinschvajern så långt att vinsch, båtramp eller båt skadas. El-vinsch får endast anslutas till uttag skyddat av jordfelsbrytare Koppla bort kraftmatningen till förlängningskabeln när vinschen inte används

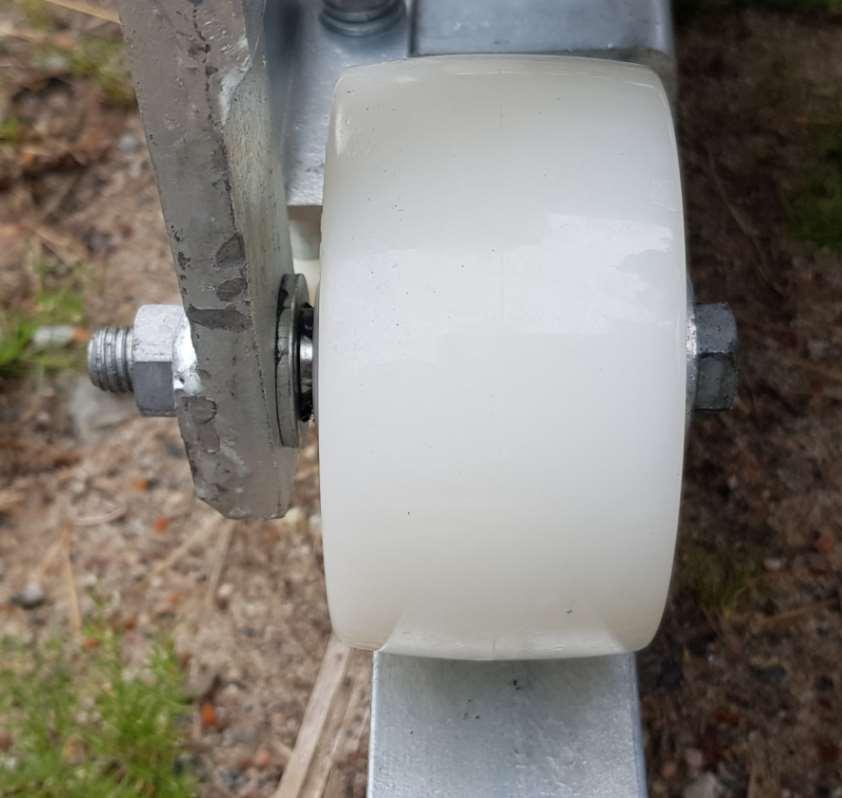

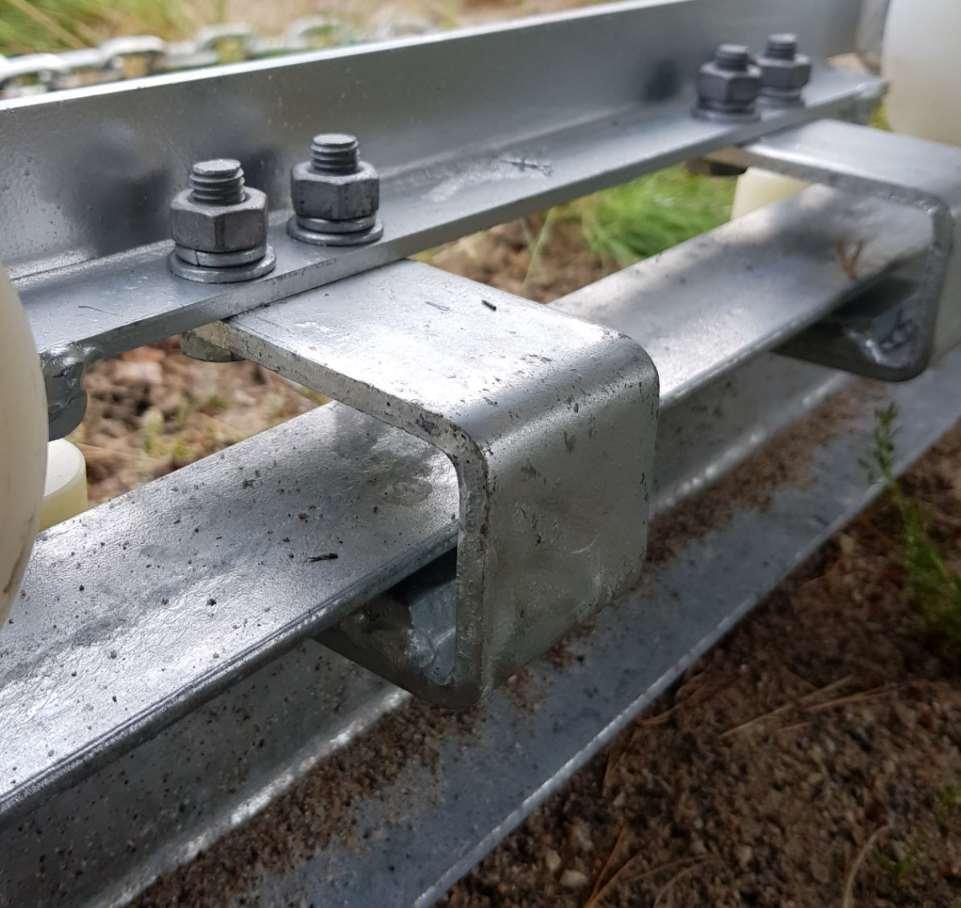

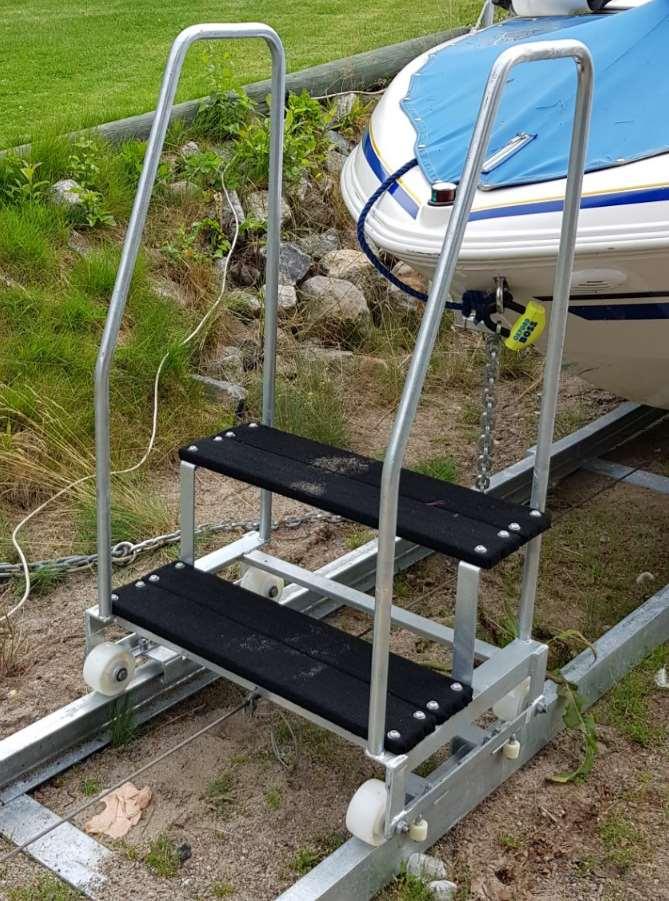

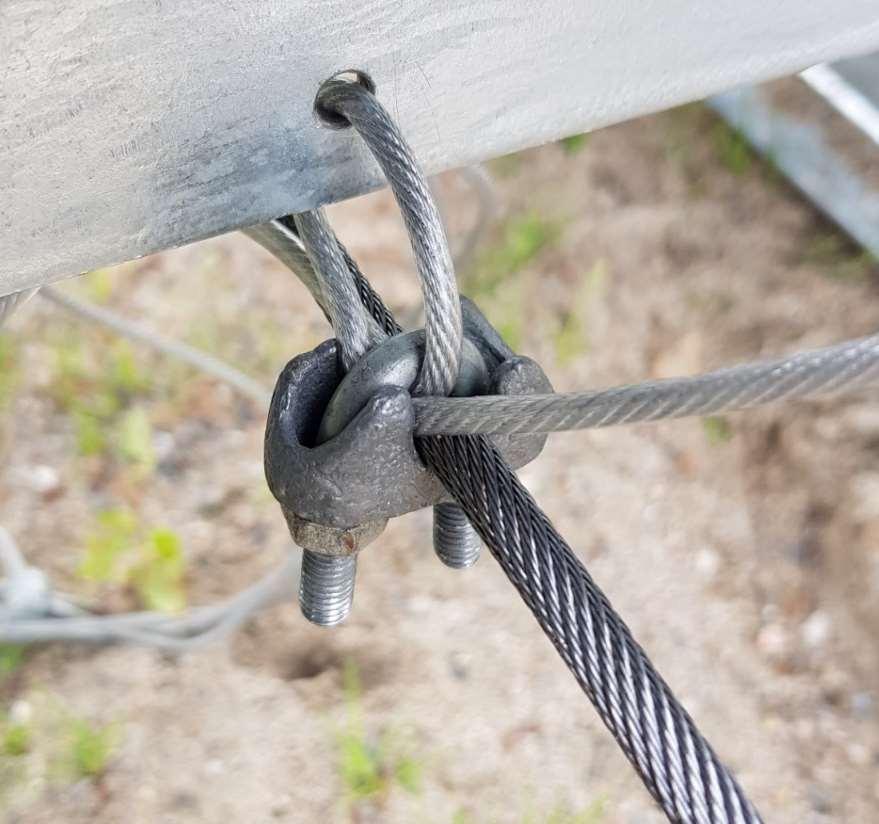

13 Montage av räls-trapp Ställ trappen på rälsen och ta fram montagedetaljerna Montera de fyra hjulen. Fetta in metallbussningarna med ett vattenfast fett För in metallbussningen i nylonhjulet och för in de långa bultarna genom metallbussningen med en bricka på vardera sidan bussningen Skruva in bulten i det gängade hålet i rälstrappen och dra in den så lång det går. Lås bulten genom att dra fast en mutter på utsidan. Montera tippskydden Montera de fyra tippskydden så att de greppar runt rälsbalken. Se bilden. Fäst rälstrappen på vajern. 1. Syntetvajer Knyt en ögla på syntetvajern Fäst öglan i trappen med en liten karbinhake. 2. Stålvajer profilen under det nedersta steget finns ett hål. Trä en bit vajer genom hålet, gör en loop av vajern och fäst den med ett vajerlås på metallvajern. Var försiktig när du använder trappen den kan röra sig lite längs rälsen. Vi reserverar oss för eventuella fel i instruktionsbok och montageanvisning

14 GARANTIVILLKOR FÖR MIDRAIL BÅTRAMP Giltighetstid och tillämplighet Ansvarig för garantin gentemot köparen är återförsäljaren som sålt produkten nedan kallad säljaren. Garantitiden är 1 år. Inköpsdatum skall kunna styrkas med kvitto eller faktura. Garantin gäller ej gentemot senare ägare. Omfattning av garantin Säljaren svarar för fel som föreligger vid leveransen eller uppkommer under garantiperioden. Säljarens ansvar omfattar inte fel som är utan betydelse för produktens avsedda användning och som inte innebär olägenhet för kunden. Garantin gäller inte: Om produkten använts med annan utrustning eller andra tillbehör än Midmarine s tillbehör. Om produkten överbelastats Om produkten vanvårdats Om skador uppstått efter felaktig hantering av produkten såsom transportskador orsakade av köparen, felaktiga lyft m.m. Om reparationer och/eller underhåll inte sköts korrekt och i tid. Om ändringar eller ingrepp i produkterna skett som ej varit i enlighet med säljarens instruktioner. Mindre rostangrepp utan betydelse för produktens funktion. Rostangrepp på vajrar Reklamation Om köparen vill påtala fel skall detta göras till säljaren inom skälig tid, normalt inom 14 dagar från det att felet upptäckts. Avhjälpande av fel Säljaren avgör den lämpligaste åtgärden för att avhjälpa fel på produkten. Avhjälpande enligt garantin skall ske inom skälig tid efter reklamation och utan kostnad eller väsentlig olägenhet för köparen. Garantin täcker inte transporter till eller från auktoriserad verkstad eller förlorad arbetsinkomst. Ej heller avhjälpande av fel på annan plats än säljarens verkstad i Sundsvall Tvist Tvist som gäller tolkningen eller tillämpningen av dessa bestämmelser skall parterna i första hand försöka lösa genom överenskommelse. Konsument kan vända sig till den kommunala konsumentvägledningen eller låta pröva tvisten hos Allmänna Reklamationsnämnden. Tvister kan alltid prövas i allmän domstol.

15 DANEMA AB Försäkran om överensstämmelse Försäkran om överensstämmelse enl. AFS 2008:3 med ändringsföreskriften AFS 2009:5 Vi: Danema AB Granloholmsvägen 6 B SE SUNDSVALL SVERIGE Tel: info@danema.se Hemsida: Försäkrar under eget ansvar att produkten: Namn: MIDrail båtslip som omfattas av denna försäkran är i överensstämmelse med följande standarder eller andra regeldrivande dokument: - Maskiner och vissa andra tekniska anordningar AFS 2008:3, 2009:5 enligt villkoren i direktiv Maskindirektivet 2006/42/EG Sundsvall Anders Andersson, VD
