1 Sida 1

2 INDEX Ritningar Velox Skyddskanal Velox Montageklammer Förteckning med korshänvisningar... 5 Montageklammer - Ritningar Velox 4-vägsblock Velox SL-block Sensor/Givare ny typ Sensor/Givare jumper positioner Formler & Beräkningar Krävda ledare för planritning av kablar Tillåten trefas kabel laddad till 5% spänningsfall Typiska karaktärer för flertalet isolerade kabelmaterial Materialbenämningar Köld- och värme resistans för olika isolationer och mantlar Färgkoder för termoelement Standarder Övergång AWG planritning meter vajer och vajer diameter Anteckningar Sida 2

3 RITNING VELOX SKYDDSKANAL I ROSTFRITT STÅL Sida 3

4 RITNING VELOX SKYDDSKANAL I ROSTFRITT STÅL Sida 4

5 VELOX MONTAGEKLAMMER FÖRTECKNING MED KORSHÄNVISNINGAR Klammertabell senast uppdaterad 12/05/04 Uppfyller RT/E/S/ : Rälklammer (AC) Specif a b c 20.2 a b c d 20.3 a b c d Rältyp Flat botten fullt djup BS113A (56E1) Flat botten fullt djup BS113A (56E1) Flat botten fullt djup BS113A (56E1) Flat botten fullt djup BS113A (56E1) Flat botten fullt djup BS113A (56E1) Flat botten Grund UIC54B (54E1A1) Flat botten Grund UIC54B (54E1A1) Flat botten Grund Zu1-60 (60E1A1) Flat botten Grund Zu1-60 (60E1A1) Flat botten fullt djup UIC60 (60E1) Flat botten fullt djup UIC60 (60E1) Klammerbeteckning Fot (mm) Art.nr/ Ritning nr. Avdelning tjocklek Motsvarande Britclip Klammer för montering av element på stödräl RHC-001 Klammer för montering av element på växeltungsräl RHC * RHC-004 Klammer för montering av element på stödräl RHC-001 Klammer för anslutning av element för stödräl * RHC-004 Klammer för montering av element på växeltungsräl RHC-003 Klammer för anslutning av element för växeltungsräl * RHC-014 Klammer för montering av element på växeltungsräl RHC-003 Klammer för anslutning av element för växeltungsräl * RHC-014 Klammer för montering av element på växeltungsräl RHC-001 Klammer för anslutning av element för stödräl * RHC a Dubbelhuvad 95 RBH Klammer för montering av element på växeltungsräl (huvud) 20.6 b Dubbelhuvad 95 RBH * Innefattar Jubilee-klammer. Klammer för anslutning av element för stödräl eller växeltungsräl (fot) Uppfyller RT/E/C/45002 : Rälklammer (AC) p6* Rälfästen utan utskärning montering under huvudet Klammer för anslutning av element för stödräl eller växeltungsräl. 95RBHhead Element för stödräl N/A N/A p7* Växlar av UIC-typ montering på rällivet Element för stödräl N/A N/A Kraftig rälklammer I bruk I Sverige Element för tungräl N/A N/A * Paragrafnummer RCH RBH-foot RHC-017 Sida 5

6 RITNINGAR - VELOX MONTAGEKLAMMER Sida 6

22 RITNINGAR - VELOX MONTAGEKLAMMER H Sida 22

25 RITNINGAR - VELOX SPECIALKLAMMER RAIL 95 RBH FOOT Sida 25

26 RITNING VELOX 4-VÄGSBLOCK Sida 26

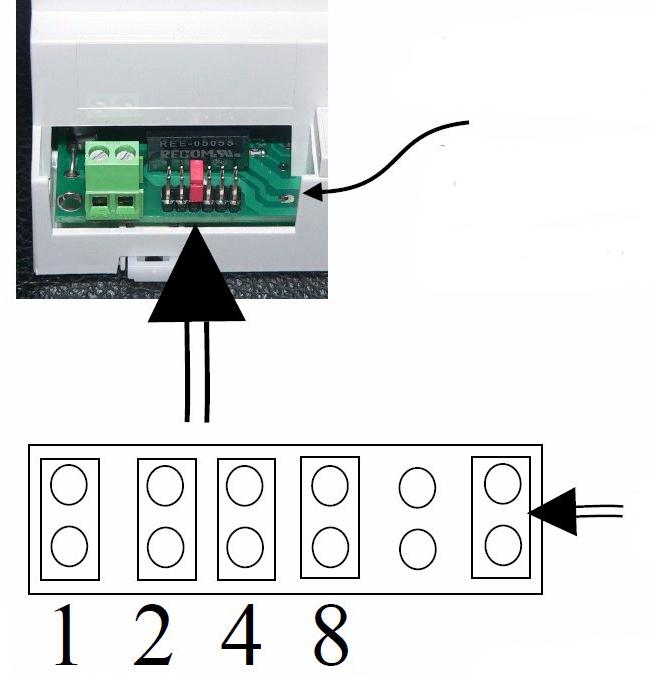

29 SENSOR-/GIVARKORT NY TYP SENSORKORT 4 KANALER INSTALLATION / BYTE Sensor korten måste adresseras vid installation för att kunna kommunicera med systemet, modulerna jobbar var för sej eller i par med lika adress förutom "lågt/högt läge (low/high nibble)". Observera att vid utbyte adressera den nya modulen lika den gamla samt att återansluta kablar i samma ordning som de var placerade på utbytt modul Illustrationen visar: Totala jumpervärden = 4 Så addressen är = 5 Ingen jumper i position längst till höger så detta kort reagerar mot kanaler 1, 2, 3, 4 och 9 (kallt lödställe). Om jumper i position längst till höger, reagerar kortet mot kanaler 5,6, 7 och 8. Position längst till höger Jumpervärden Sensorkortadress = summan av adresser Jumpervärde + 1 Sida 29

30 SENSOR-/GIVARKORT - INSTÄLLNINGAR Sida 30

31 FORMLER Krävda ledare för planritning av kablar. Given Direkt ström Singelfas-alternerande ström Trefas-alternerande ström Spänningsfall, ström A= 200 L I γ U U 200 L I cosϕ γ U U 173 L I cosϕ γ U U Spänningsfall, kraft A= 200 L P γ U U² 200 L P γ U U² 100 L P γ U U² Strömförbrukning, ström A= 200 L I² γ P P 200 L I² γ P P 300 L I² γ P P Strömförbrukning, ström A= 200 L P γ P U² 200 L P γ P U² cos²ϕ 100 L P γ P U² cos ϕ I γ = L P = Kraft i Ampere Ledningsförmåga (koppar 56, aluminium 34) = Ledares längd (singel) i meter = Transmissionsström i Watt P = Strömförlust i % av transmissionsströmmen A U = U = Ledares planritning i mm² Spänningsfall i % av den operative spänningen = Opererande spänning i Volt cosϕ = Strömfaktor (vanligtvis antigen att vara 0.8) Formlerna för alternering och trefasström tar inte hänsyn till den induktiva resistansen. Resistansen är en funktion av avståndet mellan de individuella konduktorerna. Bestämning av strömmen om kraften känns till. Direkt ström I = P U η P = Kraft i W U = Spänning i V I = Ström i A η = Effektivitet Exempel Vad är strömmen som en värmeanordning på 3.4kW absorberar vid 440V? (h = 1) I = = 7.7 A Alternativ ström I = P U I P U cosϕ = Kraft I W = Spänning I V = Ström I A cosϕ = Fasskifte η = Effektivitet Exempel: Vad är strömkonsumtionen av en alternative strömmotor av 1.9kW vid cosϕ = 0.77 och en effektivitet på 79%? Spänningen är 230V, 50 Hz. I = 1900 = 13.6 A Tre-fasström: I = P 1.73 cosϕ η U P = Kraft i W U = Yttre konduktörsspänning i V I = Yttre konduktörsström i A cos ϕ= Fas-skift η = Effektivitet Exempel Hur mycket ström behöver en trefas motor på 22kW vid 400V, 50 Hz, med cosϕ = 0.89 och en effektivitet på 90%? I= = 39.7 A Sida 31

32 TILLÅTEN TREFAS KABEL LADDAD TILL 5% SPÄNNINGSFALL Representation: I = F (L) och I = F (P) cosϕ = 0.82 Exempel: En kraft på 70kW överförs en distans på L = 450 m. Funktionen I = F (P) ger oss 70 kw 130 A (blandade användare). Funktionen I = F (L) förser kabel planritningsdelen med 95mm². En längd på 500m skulle redan kräva en kabel på 120mm 2 för att försäkra att spänningsfallet och därmed också kraftfallet är inom en acceptable och ekonomisk omfattning. Representation: I = F (L) visar att, till exempel, för 95mm² är tillåtna säkringen på 200A fastställer att laddningsgränsen är L = 300m, dvs. U v < 5%. 300m från planritningen kan den inte längre bli helt utnyttjad. Sida 32

33 TYPISKA KARAKTÄRER FÖR FLERTALET ISOLERADE KABELMATERIAL. Isoleringsmassa Termoplastiska Tredimensionella material Förkortningar (1) PVC PE PBT-FR TPE-E ETFE FEP PTFE EPR PE-X RX 125 RX 1555 RX 155 PVDF- X SIR CENELEC-typT11 EI6 EI2 Termiska egenskaper Termiskt motstånd 20,000 h ( C) h ( C) Liten strömkrets ( C) Köldresistans, flyttad ( C) Mekaniska egenskaper Tänjbar styrka (N/mm²) Brottöjning (%) Nötningshållfasthet Tillf. Bra Bra Utm. Utm. Tillf. Tillf. Tillf. Utm. Bra Utm. Bra Utm. Dålig Flexibilitet (2) Tillf. Dålig Dålig Dålig Dålig Dålig Dålig Utm. Dålig Tillf. Dålig Tillf. Dålig Utm. Elektroniska egenskaper Volymresistans vid 20 C(Ωcm) 10 e14 10 e16 10 e15 10 e15 10 e16 10 e18 10 e18 10 e15 10 e16 10 e14 10 e16 10 e16 10 e14 10 e15 Dielektrisk constant vid 1kHz Brandegenskaper Flamsäkert Ja Ne Ja Nej Ja Ja Ja Nej Nej Ja Ja Ja Ja Ja Halogenfri Nej Ja Ja Ja Nej Nej Nej Ja Ja Ja Nej Nej Nej Ja Frätande förbränningsgaser Ja Nej Nej Nej Ja Ja Ja Nej Nej Nej Ja Ja Ja Nej Rökbildning Stark Medel Medel Medel Låg Låg Låg Medel Medel Låg Stark Stark Låg Medel Resistent till Joniserande strålning (kgy) Lösningsmedel 3) Tillf. Tillf. Bra Bra Utm. Utm. Utm. Tillf. Tillf. Tillf. Bra Tillf. Utm. Tillf. Oljor och bränslen (3) Tillf. Tillf. Bra Bra Utm. Utm. Utm. Dålig Tillf. Tillf. Bra Tillf. Utm. Tillf. Syror och alkaliska lösning (3) Bra Utm. Tillf. Tillf. Utm. Utm. Utm. Utm. Utm. Bra Bra Bra Utm. Tillf. Vatten/Hydrolys is(3) Bra Utm. Tillf. Tillf. Utm. Utm. Utm. Bra Utm. Bra Utm. Utm. Utm. Utm. Väder/UV-strålning Bra Dålig Bra Bra Utm. Utm. Utm. Bra Tillf. Bra Bra Bra Utm. Utm. Mantelmassa Termoplastiska Tredimensionella material Förkortningar (1) LSFH TPU CR RX 125A RX 125M RX125TM REMS REMS FH CENELEC-typ TMPU EM2 EI6 Termiska egenskaer Termiskt motstånd 20,000 h ( C) h ( C) Liten strömkrets( C) Köldresistans, flyttad ( C) Mekaniska egenskaper Tänjbar styrka (N/mm²) Brottöjning (%) Nötningshållfasthet Bra Utm. Bra Bra Bra Bra Bra Bra Flexibilitet (2) Tillf. Tillf. Utm. Tillf. Bra Bra Bra Bra Elektriska egenskaper Volymresistans vid 20 C(Ωcm) 10 e13 10 e12 10 e10 10 e14 10 e12 10 e12 10 e12 10 e12 Dielektrisk constant vid 1 khz Brandegenskaper Flamsäkert Ja Nej Ja Ja Ja Ja Ja Ja Halogenfri Ja Ja Nej Ja Ja Ja Nej Ja Frätande förbränningsgaser Nej Nej Ja Nej Nej Nej Ja Nej Rökbildning Låg Medel Stark Låg Låg Låg Stark Låg Resistent till Joniserande strålning (kgy) Lösningsmedel (3) Dålig Tillf. Tillf. Tillf. Tillf. Tillf. Tillf. Tillf. Oljor och bränslen (3) Dålig Dålig Bra Tillf. Bra Bra Utm. Utm. Syror/Alkaliska lösningsmedel (3) Tillf. Tillf. Utm. Bra Bra Utm. Utm. Bra Vatten/Hydrolys (3) Tillf. Utm. Bra Bra Bra Utm. Bra Bra Väder/UV-strålning Tillf. Bra Bra Bra Bra Bra Utm. bra Sida 33

34 MATERIALBENÄMNINGAR Termoplastisk ETFE... Etylen-tetrafluoroetylen copolymer FEP... Tetrafluoroetylen-perfluoropropylen copolymer LSFHTM... Halogen fritt, flamsäkert material (låg rökfri halogen) PBT-FR... Flamsäker polybutylen tereftalat PE... Polytylen PTFE... Polytrafluoroetylen TPE-E... Termoplastisk polyester elastomer TPU... Termoplastisk polyuretan Korslinkade material CR... Klorofen gummi EPR... Etylen propylen gummi PE-X... Sammanfogade polyethylen PVDF-X... Sammanfogade polyvinyliden fluorid RADOX Polyolefin copolymer RADOX 125A... Polyolefin copolymer RADOX 125M... Polyolefin copolymer RADOX 125TM... Etylen acrylat copolymer RADOX Polyolefin copolymer RADOX 155S... Polyolefin copolymer RADOX ELASTOMER S (REMS)... Etylen acrylat copolymer RADOX ELASTOMER S FH (REMS FH)... Etylen acrylat copolymer SIR... Silikon gummi Sida 34

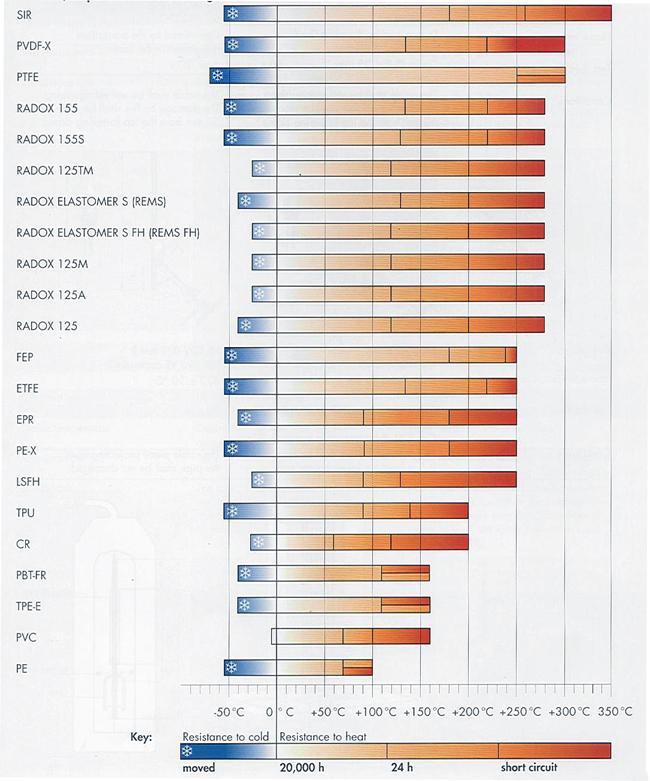

35 KÖLD- OCH VÄRME RESISTANS FÖR OLIKA ISOLATIONER OCH MANTLAR (temperatur service källa) Sida 35

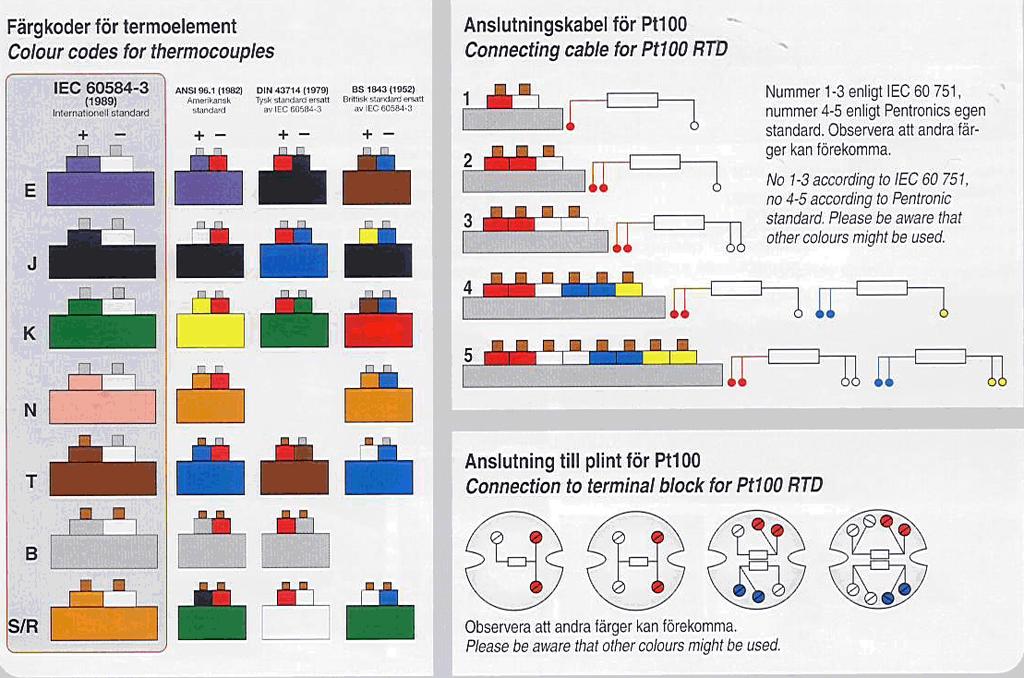

36 FÄRGKODER FÖR TERMOELEMENT Sida 36

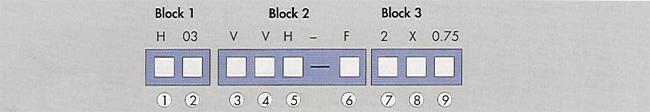

37 STANDARDER System för typbeteckning av elektriska kablar enligt CENELEC HD 361 Exempel: Lättvikt PVC-mantelkabel, platt. Block 1: Standard typ H: Harmoniserad typ A: Tillkännage nationell typ Konstruktions egenskap H: Platt, delbar linje H2: Platt, odelbar linje Spänning graderad U /U 01: 100/100V 03: 300/300V 05: 300/500V 07: 450/750V Block 2: Isolations material Mantel material R: Etylen propylen gummi, 90 C G: Etylen vinylacetat N: Polykloropren gummi Q: Polyuretan R: Etylen propylen gummi, 60 C S: Silikon gummi V: PVC V2: PVC, 90 C V3: PVC, köldresistant V5: PVC, oljeresistant Z: Crosslinked polyolefin massa, lite korrosionsgaser, låg rök Z1: Termoplastisk polyolefin massa, lite korrosionsgaser, låg rök Konduktor typ F: Tvinnad (Klass 5) med flexibla kablar H: Tvinnad (Klass 6) med flexibla kablar K: Tvinnad (Klass 5) med permanent installerade kablar R: Tvinnad (Klass 2) U: Enkel (Klass 1) Block 3 Antal kärnor Skyddande jordkontaktor X: utan skyddande jordkontaktor (grön-gul) G: med skyddande jordkontaktor (grön-gul) Konduktor planritning i mm² Sida 37

38 ÖVERGÅNG AWG PLANRITNING METER VAJER OCH VAJER DIAMETER AWG = American Wire Gauge AWG With UL/CSA With MIL Planritning mm² nom. Diameter mm nom. Planritning mm² nom / / / / Termiska isolationsmaterial klasser enligt IEC Termisk Max. begränsnings- Termisk Max. begränsnings- Termisk Max. begränsningsklass temperatur klass temperature klass temperatur Y 90 C B 130 C C A 105 C F 155 C C E 120 C H 180 C C Sida 38

39 SÅ MYCKET KALLARE BLIR DET NÄR DET BLÅSER VIND- STYRKA M/S TEMPERATUR JÄMFÖRLIG TEMPERATUR ( c) Ingen eller mindre Avsevärd Mycket stor FÖRFRYSNINGSRISK FÖR BAR HUD Egna Anteckningar Sida 39

40 Telefon: +46-(0) Telefax: +46-(0) Sida 40 Hällingsjövägen 15, S HÄLLINGSJÖ Södra Hedensbyn 43, S SKELLEFTEÅ
