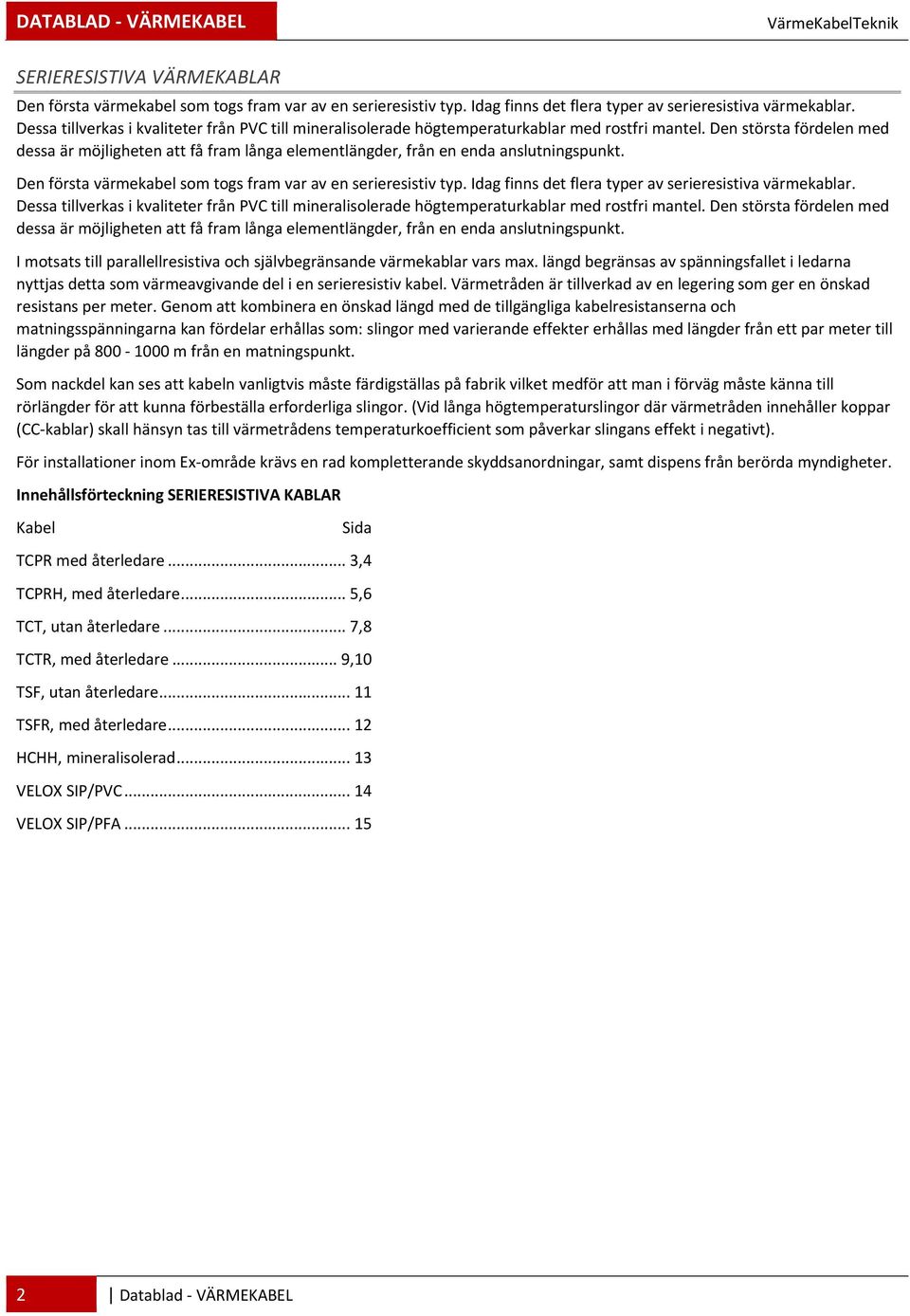

2 DATABLAD VÄRMEKABEL VärmeKabelTeknik SERIERESISTIVA VÄRMEKABLAR Den första värmekabel som togs fram var av en serieresistiv typ. Idag finns det flera typer av serieresistiva värmekablar. Dessa tillverkas i kvaliteter från PVC till mineralisolerade högtemperaturkablar med rostfri mantel. Den största fördelen med dessa är möjligheten att få fram långa elementlängder, från en enda anslutningspunkt. Den första värmekabel som togs fram var av en serieresistiv typ. Idag finns det flera typer av serieresistiva värmekablar. Dessa tillverkas i kvaliteter från PVC till mineralisolerade högtemperaturkablar med rostfri mantel. Den största fördelen med dessa är möjligheten att få fram långa elementlängder, från en enda anslutningspunkt. I motsats till parallellresistiva och självbegränsande värmekablar vars max. längd begränsas av spänningsfallet i ledarna nyttjas detta som värmeavgivande del i en serieresistiv kabel. Värmetråden är tillverkad av en legering som ger en önskad resistans per meter. Genom att kombinera en önskad längd med de tillgängliga kabelresistanserna och matningsspänningarna kan fördelar erhållas som: slingor med varierande effekter erhållas med längder från ett par meter till längder på m från en matningspunkt. Som nackdel kan ses att kabeln vanligtvis måste färdigställas på fabrik vilket medför att man i förväg måste känna till rörlängder för att kunna förbeställa erforderliga slingor. (Vid långa högtemperaturslingor där värmetråden innehåller koppar (CC kablar) skall hänsyn tas till värmetrådens temperaturkoefficient som påverkar slingans effekt i negativt). För installationer inom Ex område krävs en rad kompletterande skyddsanordningar, samt dispens från berörda myndigheter. Innehållsförteckning SERIERESISTIVA KABLAR Kabel Sida TCPR med återledare... 3,4 TCPRH, med återledare... 5,6 TCT, utan återledare... 7,8 TCTR, med återledare... 9,10 TSF, utan återledare TSFR, med återledare HCHH, mineralisolerad VELOX SIP/PVC VELOX SIP/PFA Datablad VÄRMEKABEL

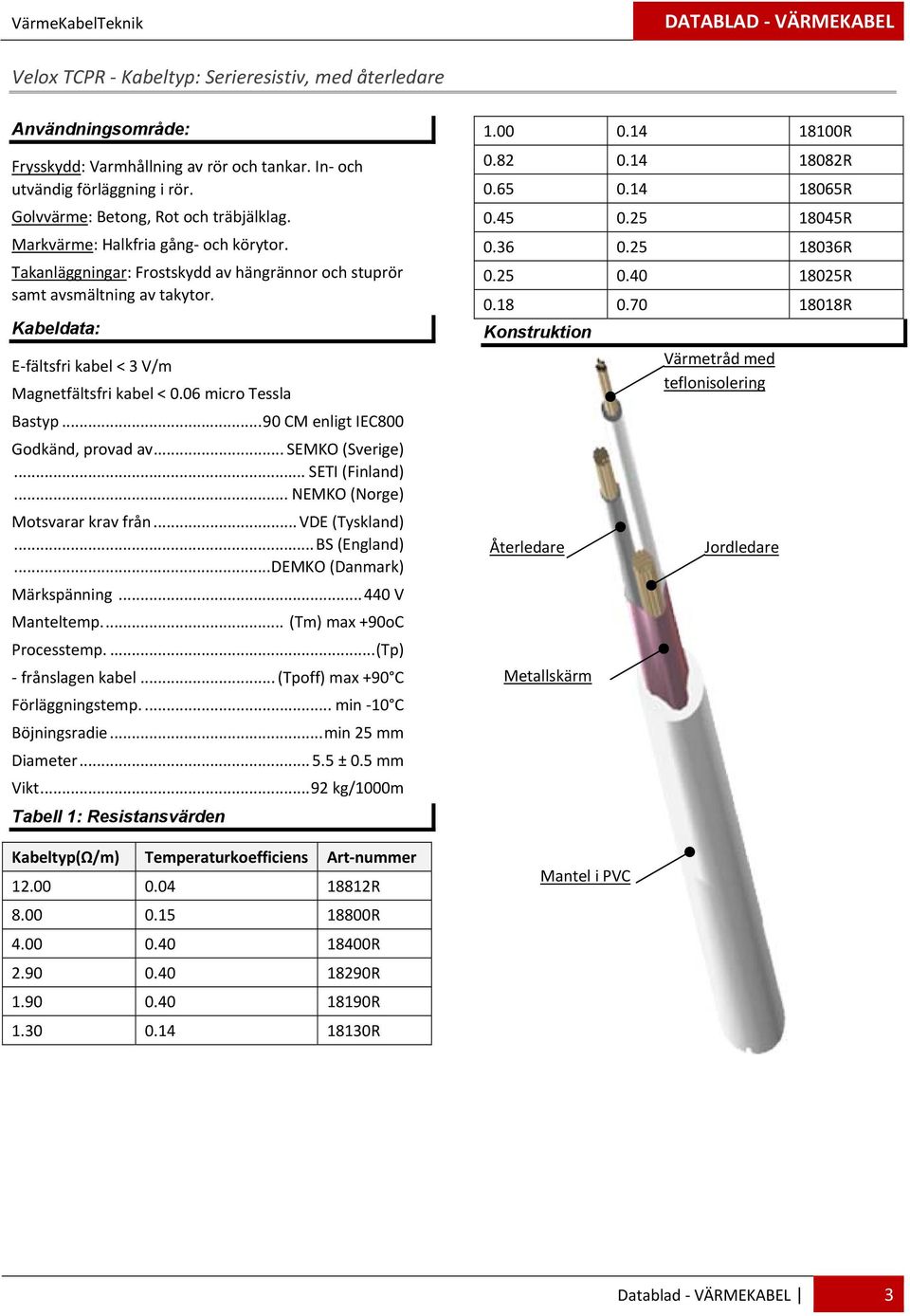

3 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox TCPR : Serieresistiv, med återledare Frysskydd: Varmhållning av rör och tankar. In och utvändig förläggning i rör. Golvvärme: Betong, Rot och träbjälklag. Markvärme: Halkfria gång och körytor. Takanläggningar: Frostskydd av hängrännor och stuprör samt avsmältning av takytor. E fältsfri kabel < 3 V/m Magnetfältsfri kabel < 0.06 micro Tessla Bastyp CM enligt IEC800 Godkänd, provad av... SEMKO (Sverige)... SETI (Finland)... NEMKO (Norge) Motsvarar krav från... VDE (Tyskland)... BS (England)... DEMKO (Danmark) Märkspänning V Manteltemp.... (Tm) max +90oC Processtemp....(Tp) frånslagen kabel... (Tpoff) max +90 C Förläggningstemp.... min 10 C Böjningsradie... min 25 mm Diameter ± 0.5 mm Vikt kg/1000m Tabell 1: Resistansvärden (Ω/m) Temperaturkoefficiens Art nummer R R R R R R R R R R R R R Återledare Metallskärm Mantel i PVC Värmetråd med teflonisolering Jordledare Datablad VÄRMEKABEL 3

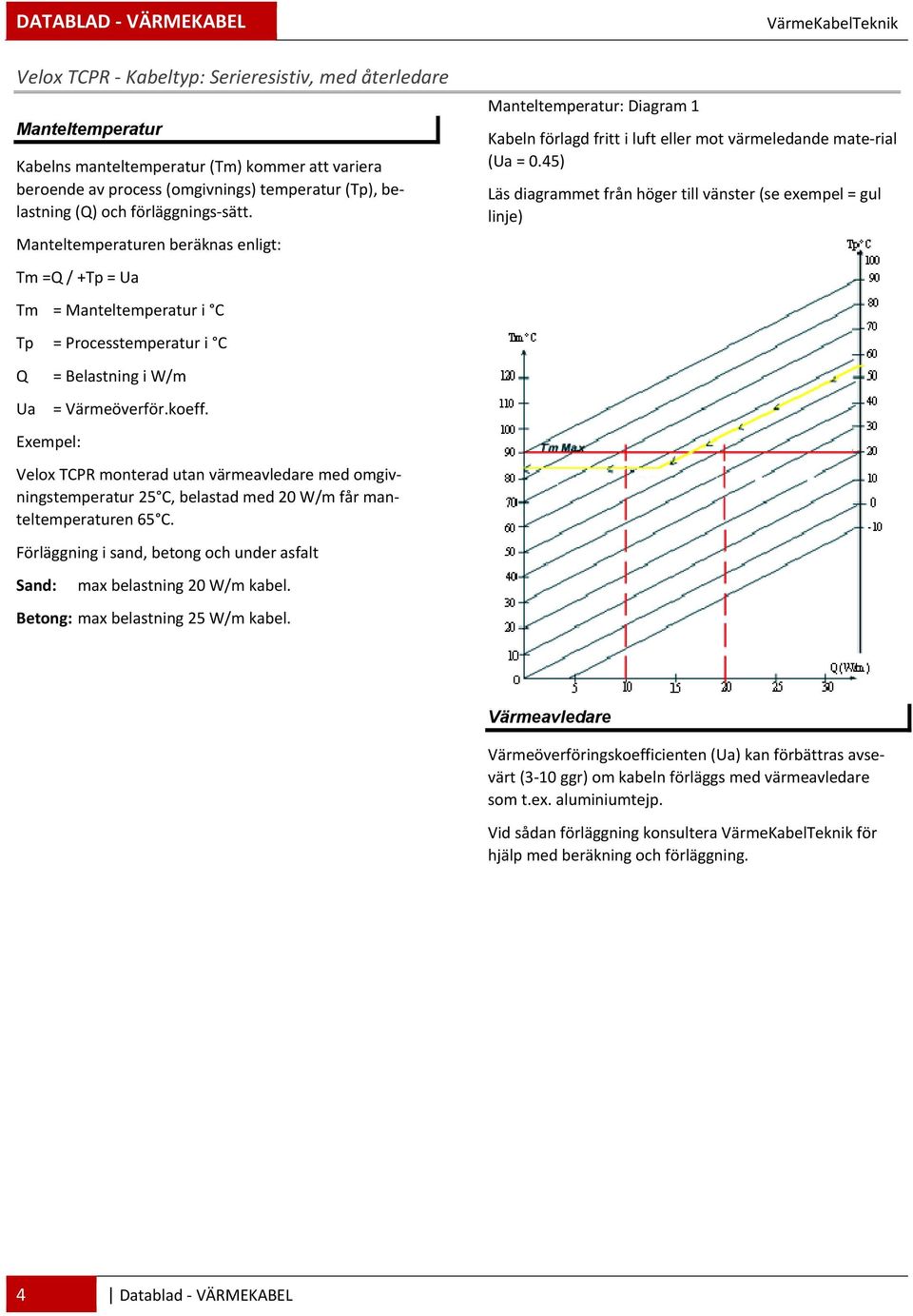

4 DATABLAD VÄRMEKABEL Velox TCPR : Serieresistiv, med återledare Manteltemperatur Kabelns manteltemperatur (Tm) kommer att variera beroende av process (omgivnings) temperatur (Tp), belastning (Q) och förläggnings sätt. Manteltemperaturen beräknas enligt: Tm =Q / +Tp = Ua Tm = Manteltemperatur i C Tp = Processtemperatur i C Q Ua Exempel: = Belastning i W/m = Värmeöverför.koeff. Velox TCPR monterad utan värmeavledare med omgivningstemperatur 25 C, belastad med 20 W/m får manteltemperaturen 65 C. Förläggning i sand, betong och under asfalt Sand: max belastning 20 W/m kabel. Betong: max belastning 25 W/m kabel. Manteltemperatur: Diagram 1 VärmeKabelTeknik Kabeln förlagd fritt i luft eller mot värmeledande mate rial (Ua = 0.45) Läs diagrammet från höger till vänster (se exempel = gul linje) Värmeavledare Värmeöverföringskoefficienten (Ua) kan förbättras avsevärt (3 10 ggr) om kabeln förläggs med värmeavledare som t.ex. aluminiumtejp. Vid sådan förläggning konsultera VärmeKabelTeknik för hjälp med beräkning och förläggning. 4 Datablad VÄRMEKABEL

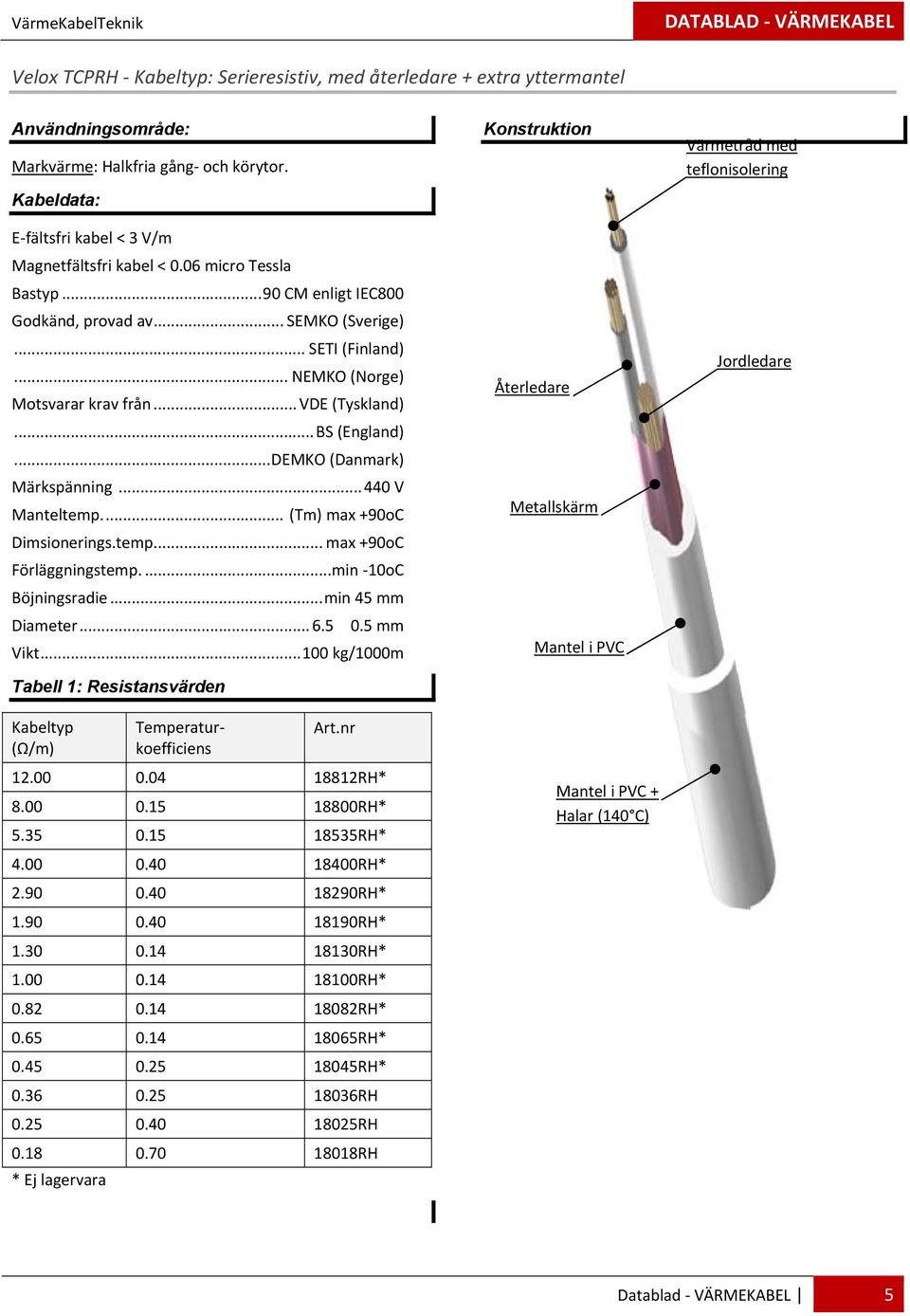

5 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox TCPRH : Serieresistiv, med återledare + extra yttermantel Markvärme: Halkfria gång och körytor. E fältsfri kabel < 3 V/m Magnetfältsfri kabel < 0.06 micro Tessla Bastyp CM enligt IEC800 Godkänd, provad av... SEMKO (Sverige)... SETI (Finland)... NEMKO (Norge) Motsvarar krav från... VDE (Tyskland)... BS (England)... DEMKO (Danmark) Märkspänning V Manteltemp.... (Tm) max +90oC Dimsionerings.temp... max +90oC Förläggningstemp....min 10oC Böjningsradie... min 45 mm Diameter mm Vikt kg/1000m Tabell 1: Resistansvärden (Ω/m) Temperaturkoefficiens Art.nr RH* RH* RH* RH* RH* RH* RH* RH* RH* RH* RH* RH RH RH * Ej lagervara Återledare Metallskärm Mantel i PVC Mantel i PVC + Halar (140 C) Värmetråd med teflonisolering Jordledare Datablad VÄRMEKABEL 5

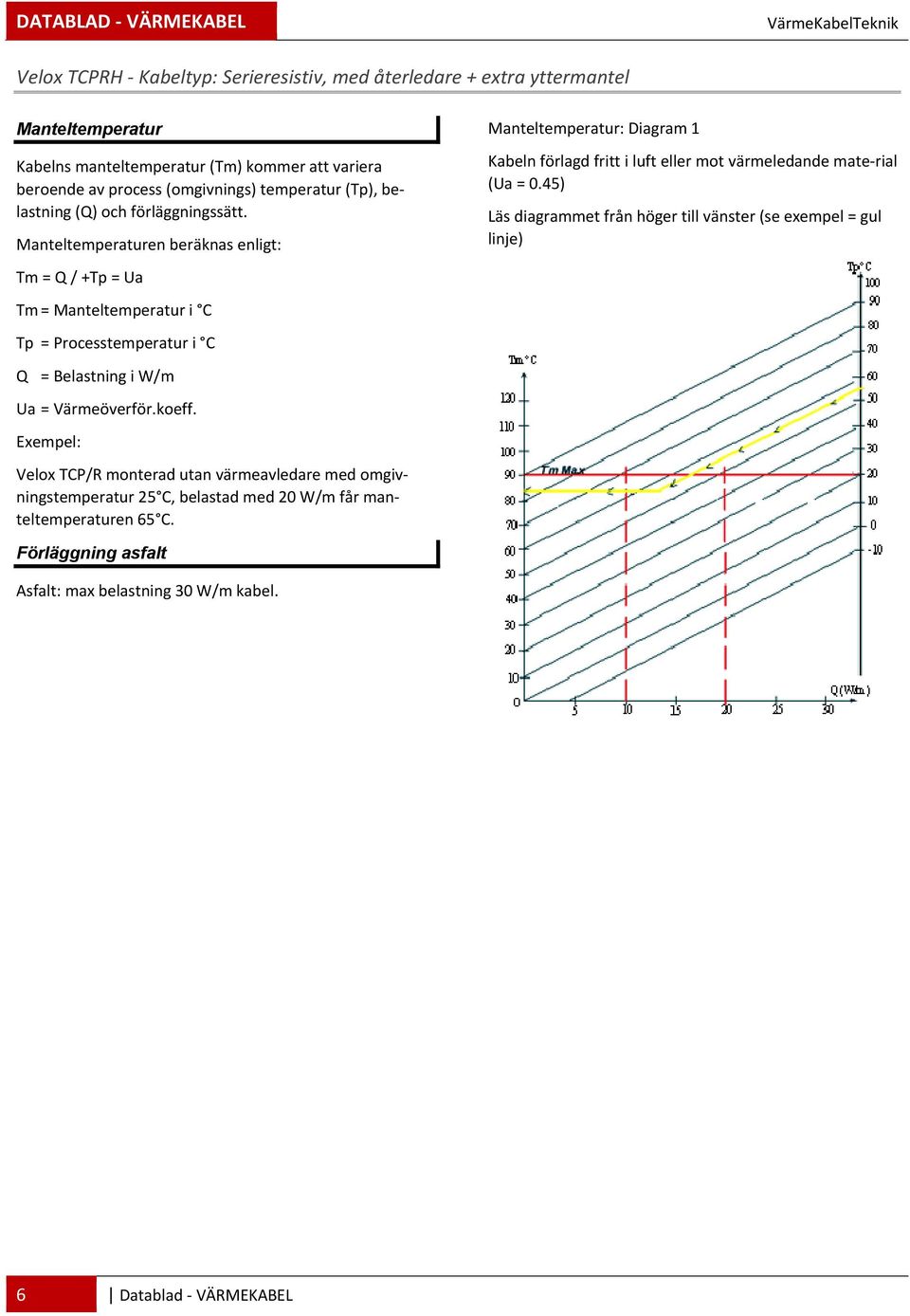

6 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox TCPRH : Serieresistiv, med återledare + extra yttermantel Manteltemperatur Kabelns manteltemperatur (Tm) kommer att variera beroende av process (omgivnings) temperatur (Tp), belastning (Q) och förläggningssätt. Manteltemperaturen beräknas enligt: Tm = Q / +Tp = Ua Tm = Manteltemperatur i C Tp = Processtemperatur i C Q = Belastning i W/m Ua = Värmeöverför.koeff. Exempel: Velox TCP/R monterad utan värmeavledare med omgivningstemperatur 25 C, belastad med 20 W/m får manteltemperaturen 65 C. Manteltemperatur: Diagram 1 Kabeln förlagd fritt i luft eller mot värmeledande mate rial (Ua = 0.45) Läs diagrammet från höger till vänster (se exempel = gul linje) Förläggning asfalt Asfalt: max belastning 30 W/m kabel. 6 Datablad VÄRMEKABEL

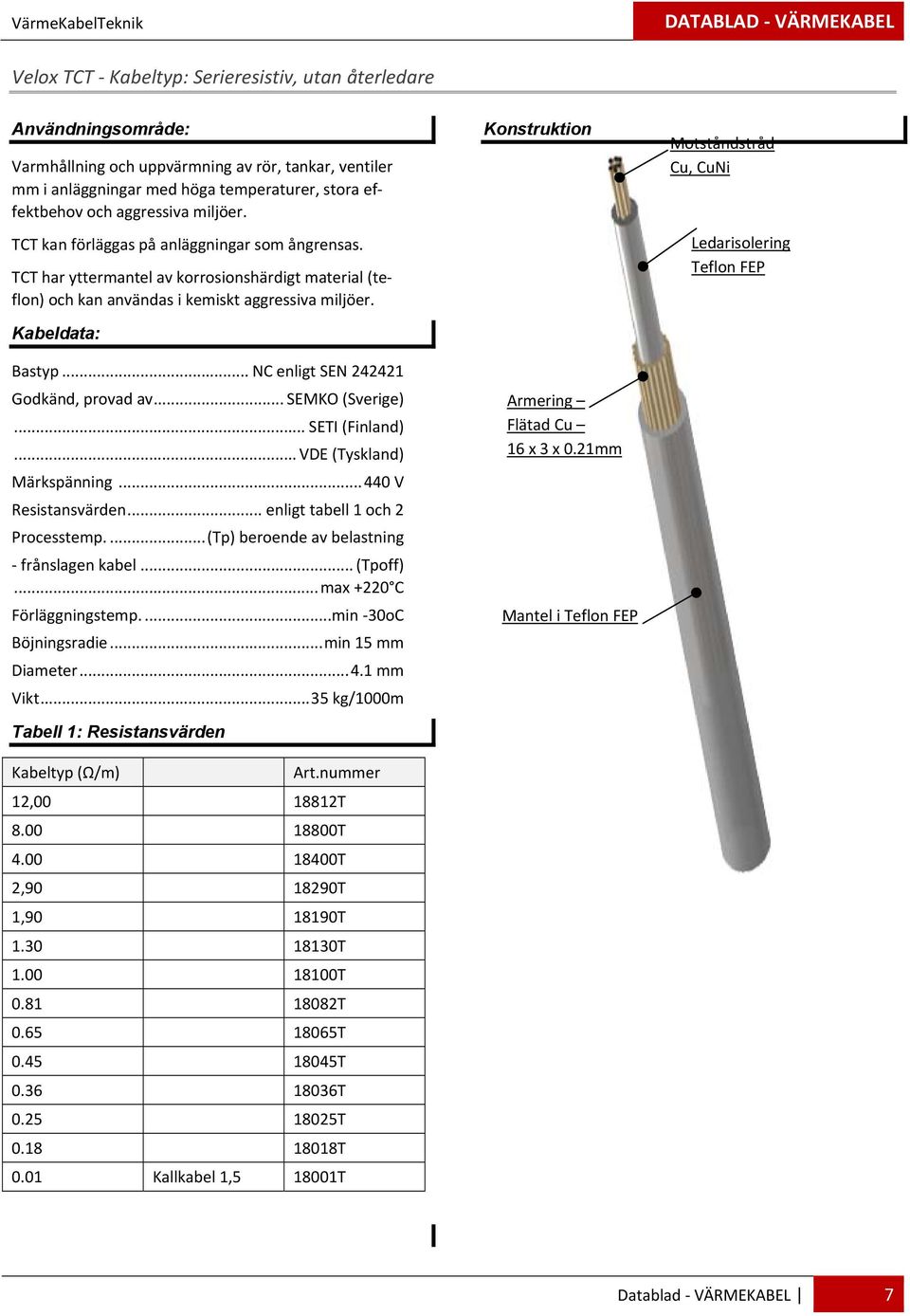

7 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox TCT : Serieresistiv, utan återledare Varmhållning och uppvärmning av rör, tankar, ventiler mm i anläggningar med höga temperaturer, stora effektbehov och aggressiva miljöer. TCT kan förläggas på anläggningar som ångrensas. TCT har yttermantel av korrosionshärdigt material (teflon) och kan användas i kemiskt aggressiva miljöer. Bastyp... NC enligt SEN Godkänd, provad av... SEMKO (Sverige)... SETI (Finland)... VDE (Tyskland) Märkspänning V Resistansvärden... enligt tabell 1 och 2 Processtemp....(Tp) beroende av belastning frånslagen kabel... (Tpoff)... max +220 C Förläggningstemp....min 30oC Böjningsradie... min 15 mm Diameter mm Vikt kg/1000m Tabell 1: Resistansvärden (Ω/m) Art.nummer 12, T T T 2, T 1, T T T T T T T T T 0.01 Kallkabel 1, T Armering Flätad Cu 16 x 3 x 0.21mm Mantel i Teflon FEP Motståndstråd Cu, CuNi Ledarisolering Teflon FEP Datablad VÄRMEKABEL 7

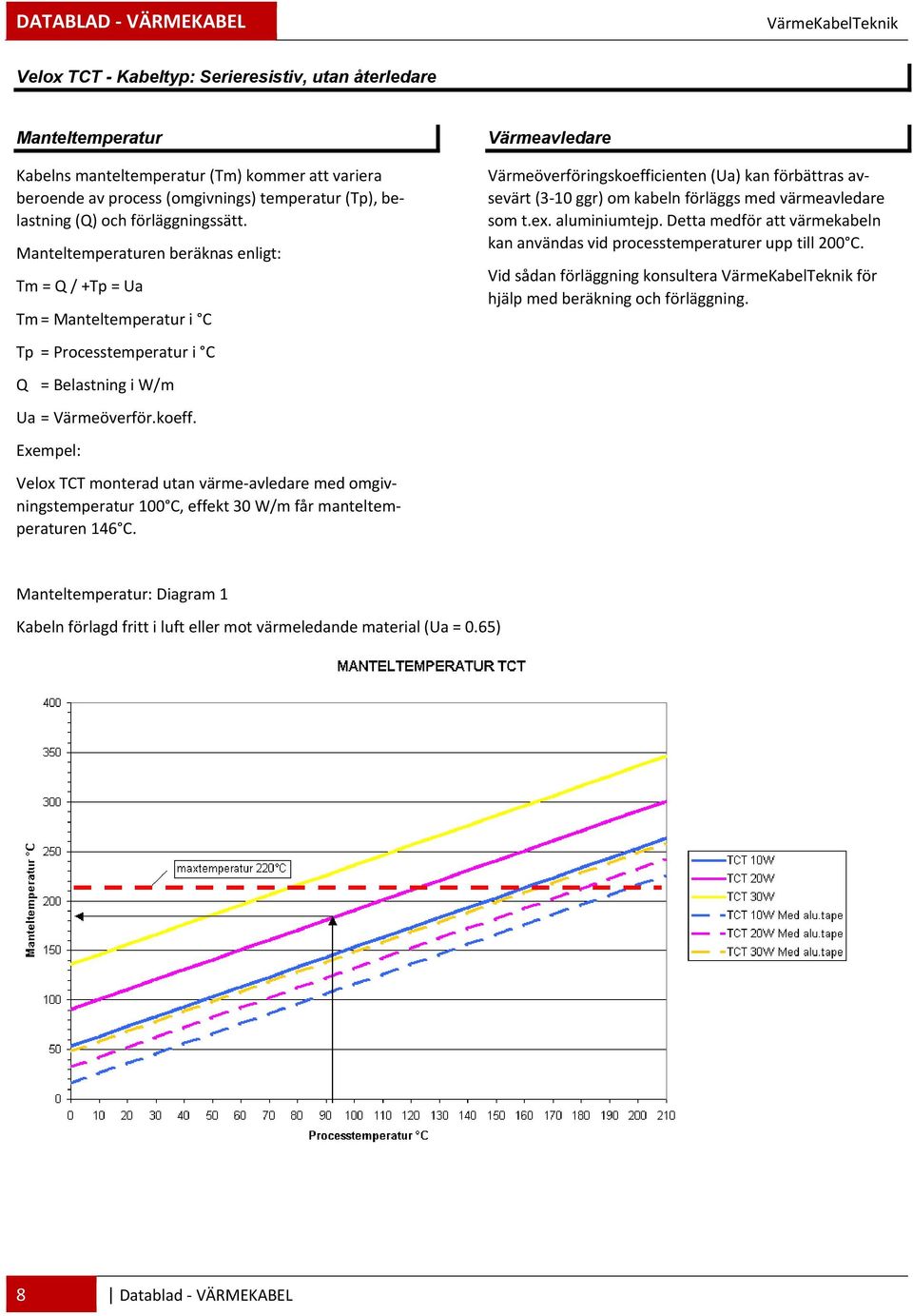

8 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox TCT - : Serieresistiv, utan återledare Manteltemperatur Kabelns manteltemperatur (Tm) kommer att variera beroende av process (omgivnings) temperatur (Tp), belastning (Q) och förläggningssätt. Manteltemperaturen beräknas enligt: Tm = Q / +Tp = Ua Tm = Manteltemperatur i C Tp = Processtemperatur i C Q = Belastning i W/m Ua = Värmeöverför.koeff. Exempel: Velox TCT monterad utan värme avledare med omgivningstemperatur 100 C, effekt 30 W/m får manteltemperaturen 146 C. Värmeavledare Värmeöverföringskoefficienten (Ua) kan förbättras avsevärt (3 10 ggr) om kabeln förläggs med värmeavledare som t.ex. aluminiumtejp. Detta medför att värmekabeln kan användas vid processtemperaturer upp till 200 C. Vid sådan förläggning konsultera VärmeKabelTeknik för hjälp med beräkning och förläggning. Manteltemperatur: Diagram 1 Kabeln förlagd fritt i luft eller mot värmeledande material (Ua = 0.65) 8 Datablad VÄRMEKABEL

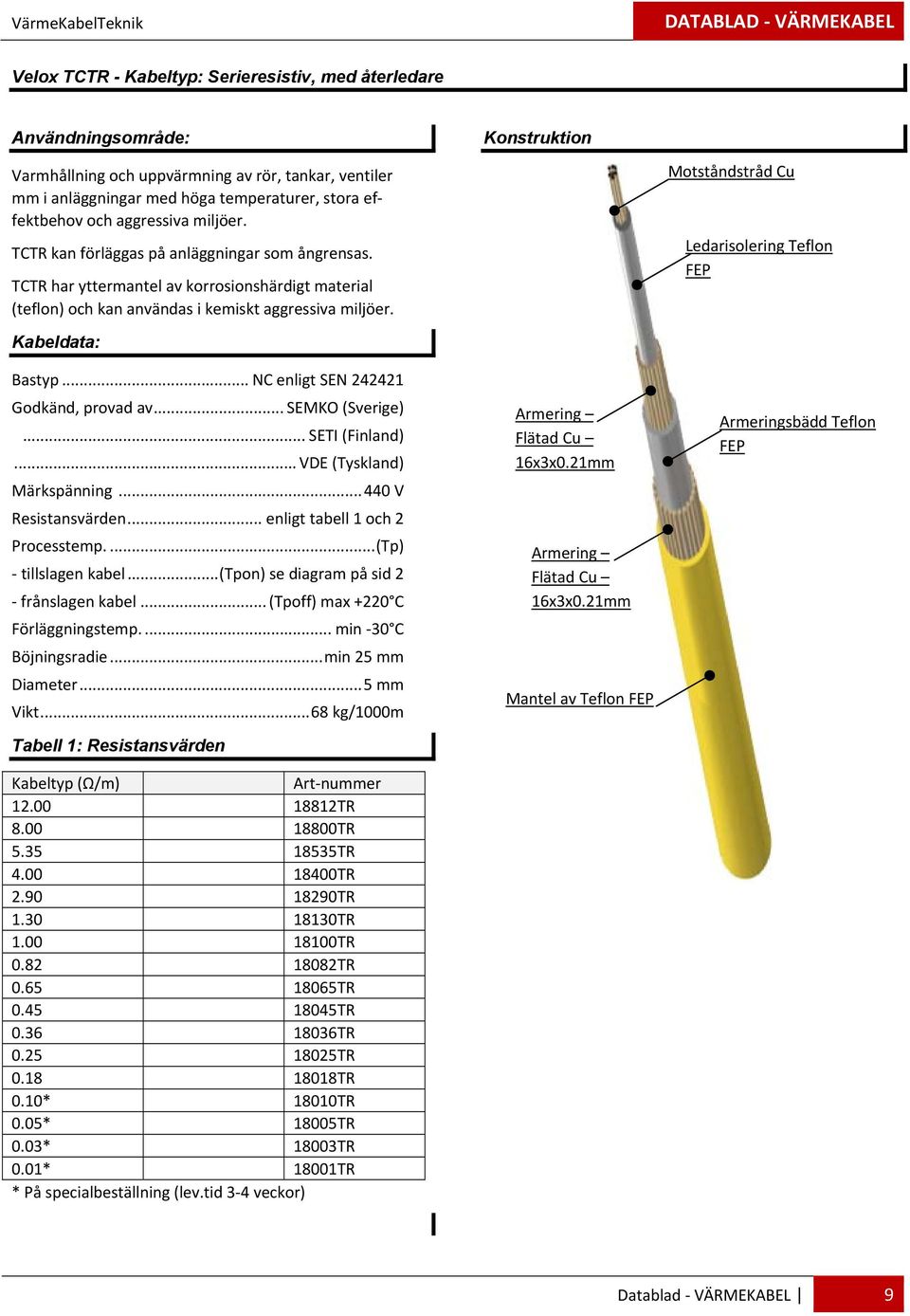

9 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox TCTR - : Serieresistiv, med återledare Varmhållning och uppvärmning av rör, tankar, ventiler mm i anläggningar med höga temperaturer, stora effektbehov och aggressiva miljöer. TCTR kan förläggas på anläggningar som ångrensas. TCTR har yttermantel av korrosionshärdigt material (teflon) och kan användas i kemiskt aggressiva miljöer. Bastyp... NC enligt SEN Godkänd, provad av... SEMKO (Sverige)... SETI (Finland)... VDE (Tyskland) Märkspänning V Resistansvärden... enligt tabell 1 och 2 Processtemp....(Tp) tillslagen kabel...(tpon) se diagram på sid 2 frånslagen kabel... (Tpoff) max +220 C Förläggningstemp.... min 30 C Böjningsradie... min 25 mm Diameter... 5 mm Vikt kg/1000m Tabell 1: Resistansvärden (Ω/m) Art nummer TR TR TR TR TR TR TR TR TR TR TR TR TR 0.10* 18010TR 0.05* 18005TR 0.03* 18003TR 0.01* 18001TR * På specialbeställning (lev.tid 3 4 veckor) Armering Flätad Cu 16x3x0.21mm Armering Flätad Cu 16x3x0.21mm Mantel av Teflon FEP Motståndstråd Cu Ledarisolering Teflon FEP Armeringsbädd Teflon FEP Datablad VÄRMEKABEL 9

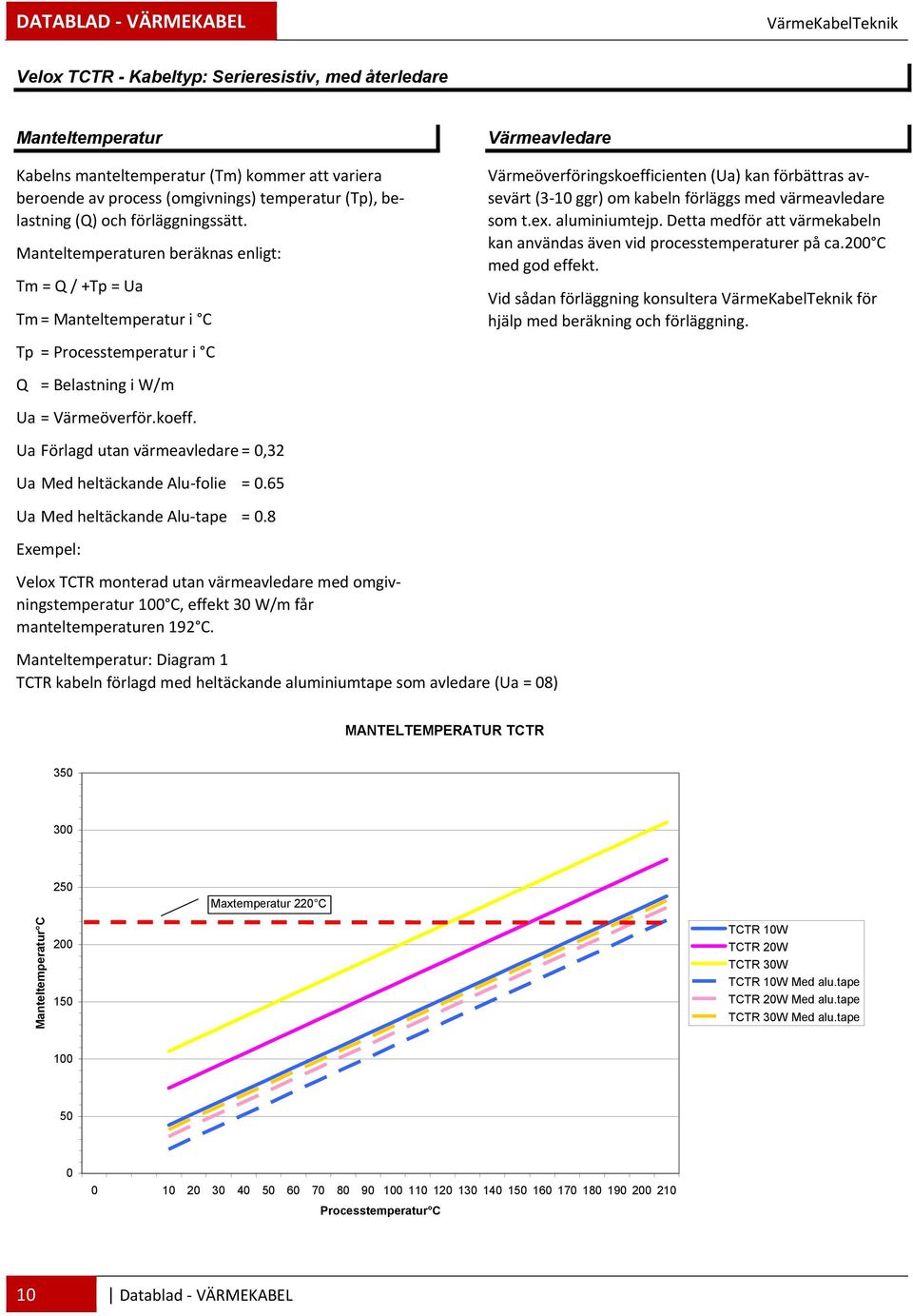

10 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox TCTR - : Serieresistiv, med återledare Manteltemperatur Kabelns manteltemperatur (Tm) kommer att variera beroende av process (omgivnings) temperatur (Tp), belastning (Q) och förläggningssätt. Manteltemperaturen beräknas enligt: Tm = Q / +Tp = Ua Tm = Manteltemperatur i C Värmeavledare Värmeöverföringskoefficienten (Ua) kan förbättras avsevärt (3 10 ggr) om kabeln förläggs med värmeavledare som t.ex. aluminiumtejp. Detta medför att värmekabeln kan användas även vid processtemperaturer på ca.200 C med god effekt. Vid sådan förläggning konsultera VärmeKabelTeknik för hjälp med beräkning och förläggning. Tp = Processtemperatur i C Q = Belastning i W/m Ua = Värmeöverför.koeff. Ua Förlagd utan värmeavledare = 0,32 Ua Med heltäckande Alu folie = 0.65 Ua Med heltäckande Alu tape = 0.8 Exempel: Velox TCTR monterad utan värmeavledare med omgivningstemperatur 100 C, effekt 30 W/m får manteltemperaturen 192 C. Manteltemperatur: Diagram 1 TCTR kabeln förlagd med heltäckande aluminiumtape som avledare (Ua = 08) MANTELTEMPERATUR TCTR Maxtemperatur 220 C Manteltemperatur C TCTR 10W TCTR 20W TCTR 30W TCTR 10W Med alu.tape TCTR 20W Med alu.tape TCTR 30W Med alu.tape Processtemperatur C 10 Datablad VÄRMEKABEL

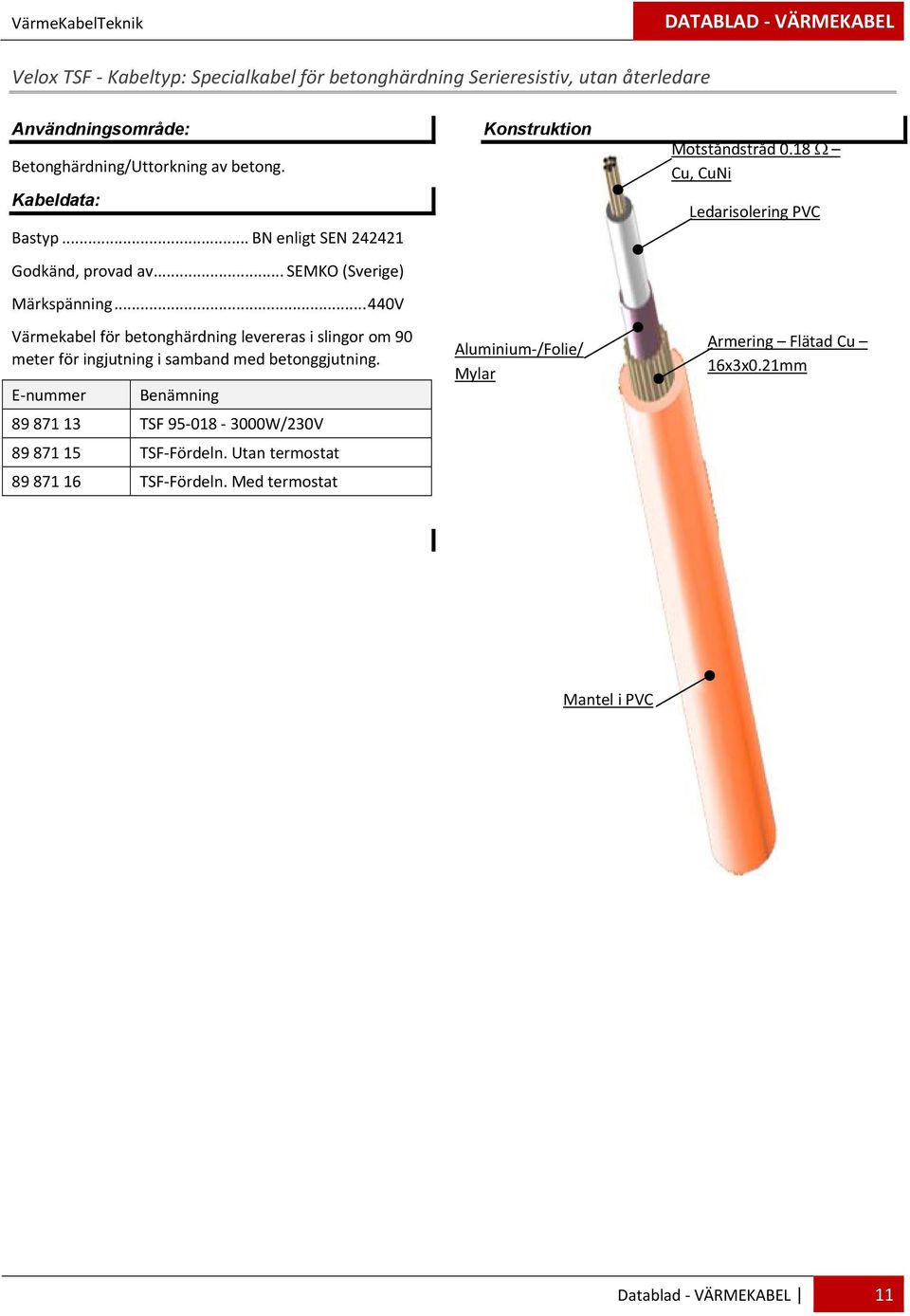

11 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox TSF : Specialkabel för betonghärdning Serieresistiv, utan återledare Betonghärdning/Uttorkning av betong. Bastyp... BN enligt SEN Godkänd, provad av... SEMKO (Sverige) Märkspänning V Värmekabel för betonghärdning levereras i slingor om 90 meter för ingjutning i samband med betonggjutning. E nummer Benämning TSF W/230V TSF Fördeln. Utan termostat TSF Fördeln. Med termostat Aluminium /Folie/ Mylar Motståndstråd 0.18 Ω Cu, CuNi Ledarisolering PVC Armering Flätad Cu 16x3x0.21mm Mantel i PVC Datablad VÄRMEKABEL 11

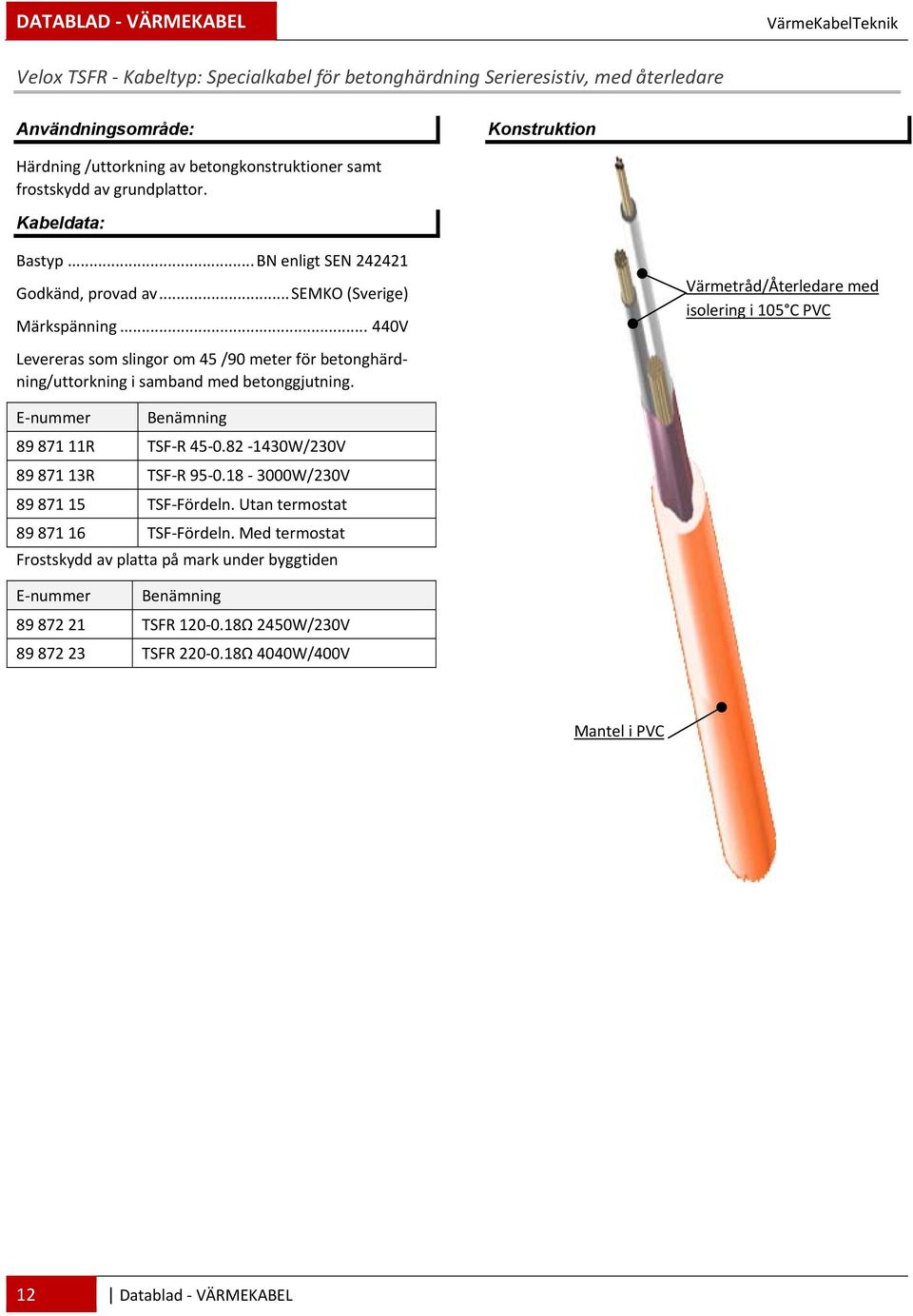

12 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox TSFR : Specialkabel för betonghärdning Serieresistiv, med återledare Härdning /uttorkning av betongkonstruktioner samt frostskydd av grundplattor. Bastyp... BN enligt SEN Godkänd, provad av... SEMKO (Sverige) Märkspänning V Värmetråd/Återledare med isolering i 105 C PVC Levereras som slingor om 45 /90 meter för betonghärdning/uttorkning i samband med betonggjutning. E nummer Benämning R TSF R W/230V R TSF R W/230V TSF Fördeln. Utan termostat TSF Fördeln. Med termostat Frostskydd av platta på mark under byggtiden E nummer Benämning TSFR Ω 2450W/230V TSFR Ω 4040W/400V Mantel i PVC 12 Datablad VÄRMEKABEL

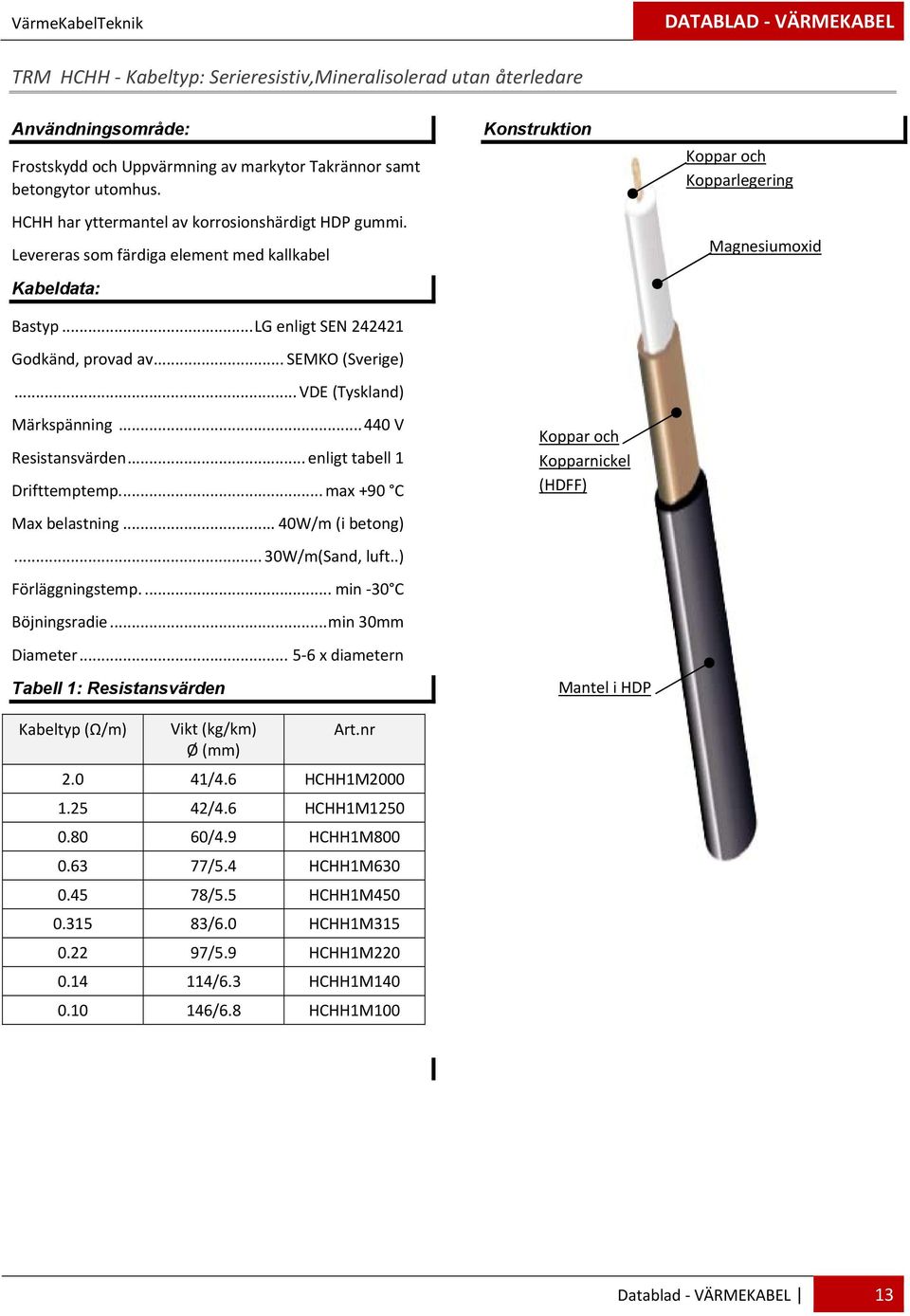

13 VärmeKabelTeknik DATABLAD VÄRMEKABEL TRM HCHH : Serieresistiv,Mineralisolerad utan återledare Frostskydd och Uppvärmning av markytor Takrännor samt betongytor utomhus. HCHH har yttermantel av korrosionshärdigt HDP gummi. Levereras som färdiga element med kallkabel Bastyp... LG enligt SEN Godkänd, provad av... SEMKO (Sverige)... VDE (Tyskland) Märkspänning V Resistansvärden... enligt tabell 1 Drifttemptemp.... max +90 C Max belastning... 40W/m (i betong)... 30W/m(Sand, luft..) Förläggningstemp.... min 30 C Böjningsradie... min 30mm Diameter x diametern Tabell 1: Resistansvärden (Ω/m) Vikt (kg/km) Ø (mm) Art.nr /4.6 HCHH1M /4.6 HCHH1M /4.9 HCHH1M /5.4 HCHH1M /5.5 HCHH1M /6.0 HCHH1M /5.9 HCHH1M /6.3 HCHH1M /6.8 HCHH1M100 Koppar och Kopparnickel (HDFF) Mantel i HDP Koppar och Kopparlegering Magnesiumoxid Datablad VÄRMEKABEL 13

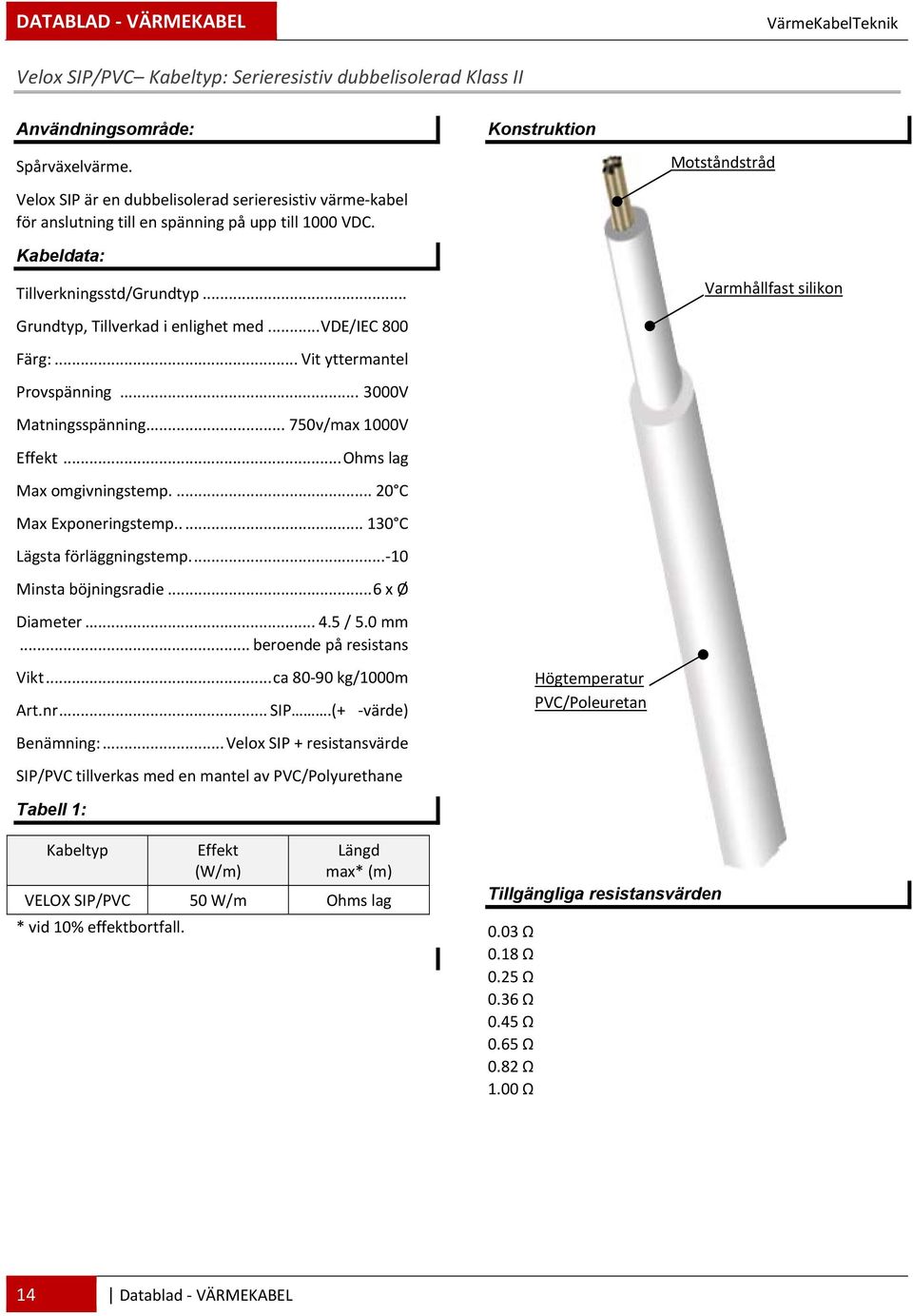

14 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox SIP/PVC : Serieresistiv dubbelisolerad Klass II Spårväxelvärme. Motståndstråd Velox SIP är en dubbelisolerad serieresistiv värme kabel för anslutning till en spänning på upp till 1000 VDC. Tillverkningsstd/Grundtyp... Varmhållfast silikon Grundtyp, Tillverkad i enlighet med... VDE/IEC 800 Färg:... Vit yttermantel Provspänning V Matningsspänning v/max 1000V Effekt... Ohms lag Max omgivningstemp C Max Exponeringstemp C Lägsta förläggningstemp Minsta böjningsradie... 6 x Ø Diameter / 5.0 mm... beroende på resistans Vikt... ca kg/1000m Art.nr... SIP.(+ värde) Högtemperatur PVC/Poleuretan Benämning:... Velox SIP + resistansvärde SIP/PVC tillverkas med en mantel av PVC/Polyurethane Tabell 1: Effekt (W/m) Längd max* (m) VELOX SIP/PVC 50 W/m Ohms lag * vid 10% effektbortfall. Tillgängliga resistansvärden 0.03 Ω 0.18 Ω 0.25 Ω 0.36 Ω 0.45 Ω 0.65 Ω 0.82 Ω 1.00 Ω 14 Datablad VÄRMEKABEL

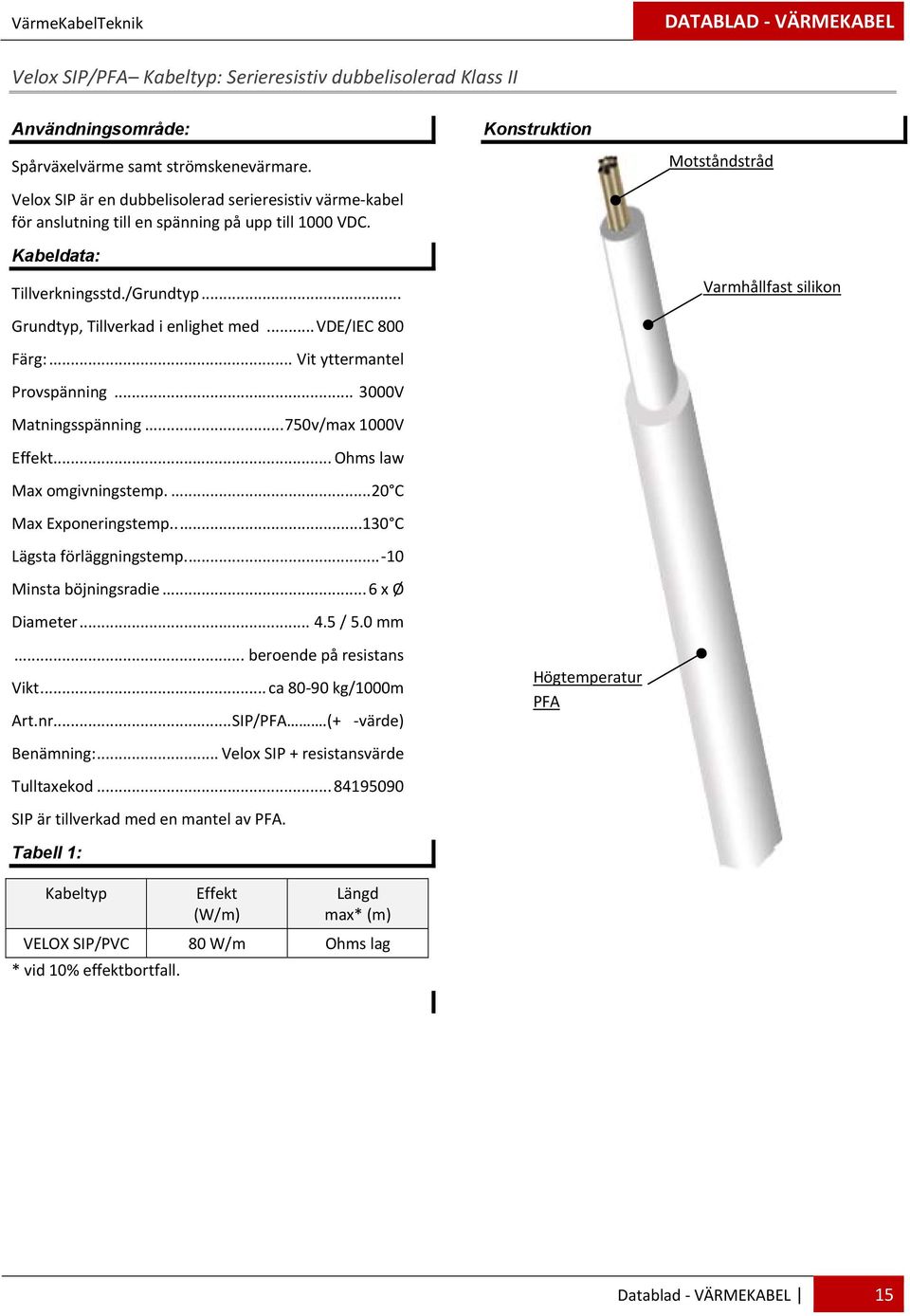

15 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox SIP/PFA : Serieresistiv dubbelisolerad Klass II Spårväxelvärme samt strömskenevärmare. Velox SIP är en dubbelisolerad serieresistiv värme kabel för anslutning till en spänning på upp till 1000 VDC. Tillverkningsstd./Grundtyp... Grundtyp, Tillverkad i enlighet med... VDE/IEC 800 Färg:... Vit yttermantel Provspänning V Matningsspänning v/max 1000V Effekt... Ohms law Max omgivningstemp C Max Exponeringstemp C Lägsta förläggningstemp Minsta böjningsradie... 6 x Ø Diameter / 5.0 mm... beroende på resistans Vikt... ca kg/1000m Art.nr... SIP/PFA.(+ värde) Benämning:... Velox SIP + resistansvärde Tulltaxekod SIP är tillverkad med en mantel av PFA. Tabell 1: Effekt (W/m) Längd max* (m) VELOX SIP/PVC 80 W/m Ohms lag * vid 10% effektbortfall. Högtemperatur PFA Motståndstråd Varmhållfast silikon Datablad VÄRMEKABEL 15

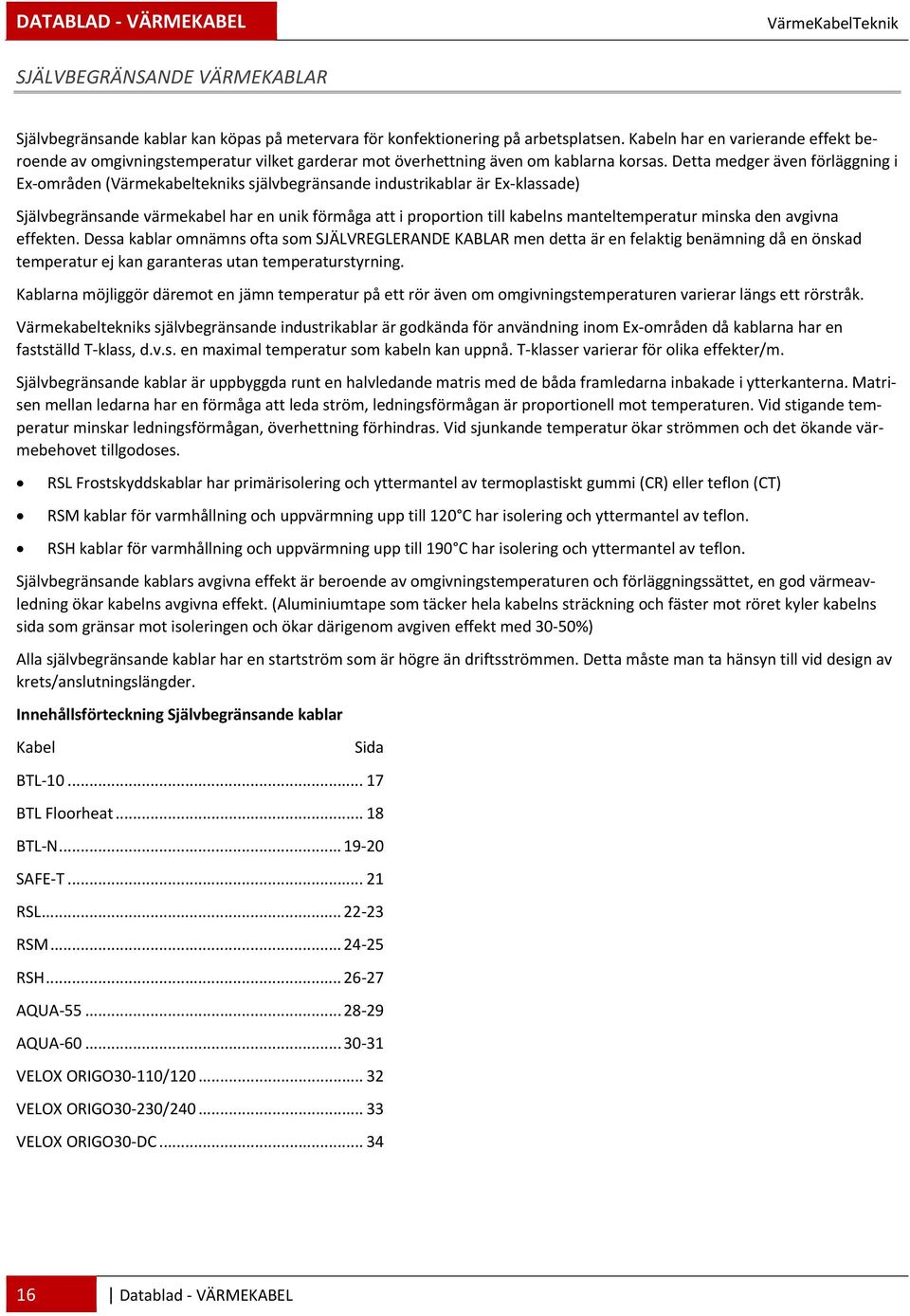

16 DATABLAD VÄRMEKABEL VärmeKabelTeknik SJÄLVBEGRÄNSANDE VÄRMEKABLAR Självbegränsande kablar kan köpas på metervara för konfektionering på arbetsplatsen. Kabeln har en varierande effekt beroende av omgivningstemperatur vilket garderar mot överhettning även om kablarna korsas. Detta medger även förläggning i Ex områden (Värmekabeltekniks självbegränsande industrikablar är Ex klassade) Självbegränsande värmekabel har en unik förmåga att i proportion till kabelns manteltemperatur minska den avgivna effekten. Dessa kablar omnämns ofta som SJÄLVREGLERANDE KABLAR men detta är en felaktig benämning då en önskad temperatur ej kan garanteras utan temperaturstyrning. Kablarna möjliggör däremot en jämn temperatur på ett rör även om omgivningstemperaturen varierar längs ett rörstråk. Värmekabeltekniks självbegränsande industrikablar är godkända för användning inom Ex områden då kablarna har en fastställd T klass, d.v.s. en maximal temperatur som kabeln kan uppnå. T klasser varierar för olika effekter/m. Självbegränsande kablar är uppbyggda runt en halvledande matris med de båda framledarna inbakade i ytterkanterna. Matrisen mellan ledarna har en förmåga att leda ström, ledningsförmågan är proportionell mot temperaturen. Vid stigande temperatur minskar ledningsförmågan, överhettning förhindras. Vid sjunkande temperatur ökar strömmen och det ökande värmebehovet tillgodoses. RSL Frostskyddskablar har primärisolering och yttermantel av termoplastiskt gummi (CR) eller teflon (CT) RSM kablar för varmhållning och uppvärmning upp till 120 C har isolering och yttermantel av teflon. RSH kablar för varmhållning och uppvärmning upp till 190 C har isolering och yttermantel av teflon. Självbegränsande kablars avgivna effekt är beroende av omgivningstemperaturen och förläggningssättet, en god värmeavledning ökar kabelns avgivna effekt. (Aluminiumtape som täcker hela kabelns sträckning och fäster mot röret kyler kabelns sida som gränsar mot isoleringen och ökar därigenom avgiven effekt med 30 50%) Alla självbegränsande kablar har en startström som är högre än driftsströmmen. Detta måste man ta hänsyn till vid design av krets/anslutningslängder. Innehållsförteckning Självbegränsande kablar Kabel Sida BTL BTL Floorheat BTL N SAFE T RSL RSM RSH AQUA AQUA VELOX ORIGO30 110/ VELOX ORIGO30 230/ VELOX ORIGO30 DC Datablad VÄRMEKABEL

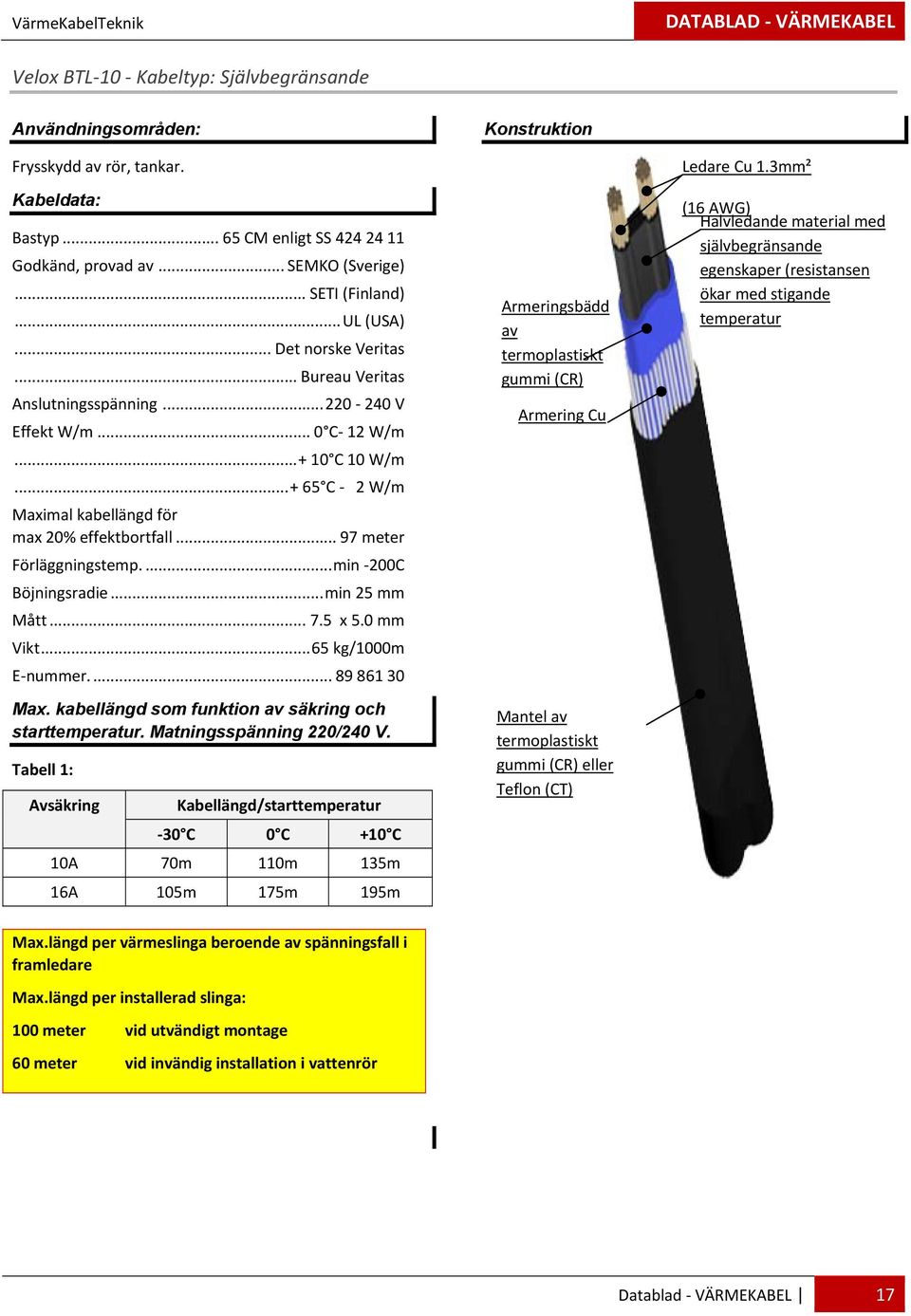

17 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox BTL 10 : Självbegränsande Användningsområden: Frysskydd av rör, tankar. Bastyp CM enligt SS Godkänd, provad av... SEMKO (Sverige)... SETI (Finland)... UL (USA)... Det norske Veritas... Bureau Veritas Anslutningsspänning V Effekt W/m... 0 C 12 W/m C 10 W/m C 2 W/m Maximal kabellängd för max 20% effektbortfall meter Förläggningstemp.... min 200C Böjningsradie... min 25 mm Mått x 5.0 mm Vikt kg/1000m E nummer Max. kabellängd som funktion av säkring och starttemperatur. Matningsspänning 220/240 V. Tabell 1: Avsäkring Kabellängd/starttemperatur 30 C 0 C +10 C 10A 70m 110m 135m 16A 105m 175m 195m Armeringsbädd av termoplastiskt gummi (CR) Armering Cu Mantel av termoplastiskt gummi (CR) eller Teflon (CT) Ledare Cu 1.3mm² (16 AWG) Halvledande material med självbegränsande egenskaper (resistansen ökar med stigande temperatur Max.längd per värmeslinga beroende av spänningsfall i framledare Max.längd per installerad slinga: 100 meter vid utvändigt montage 60 meter vid invändig installation i vattenrör Datablad VÄRMEKABEL 17

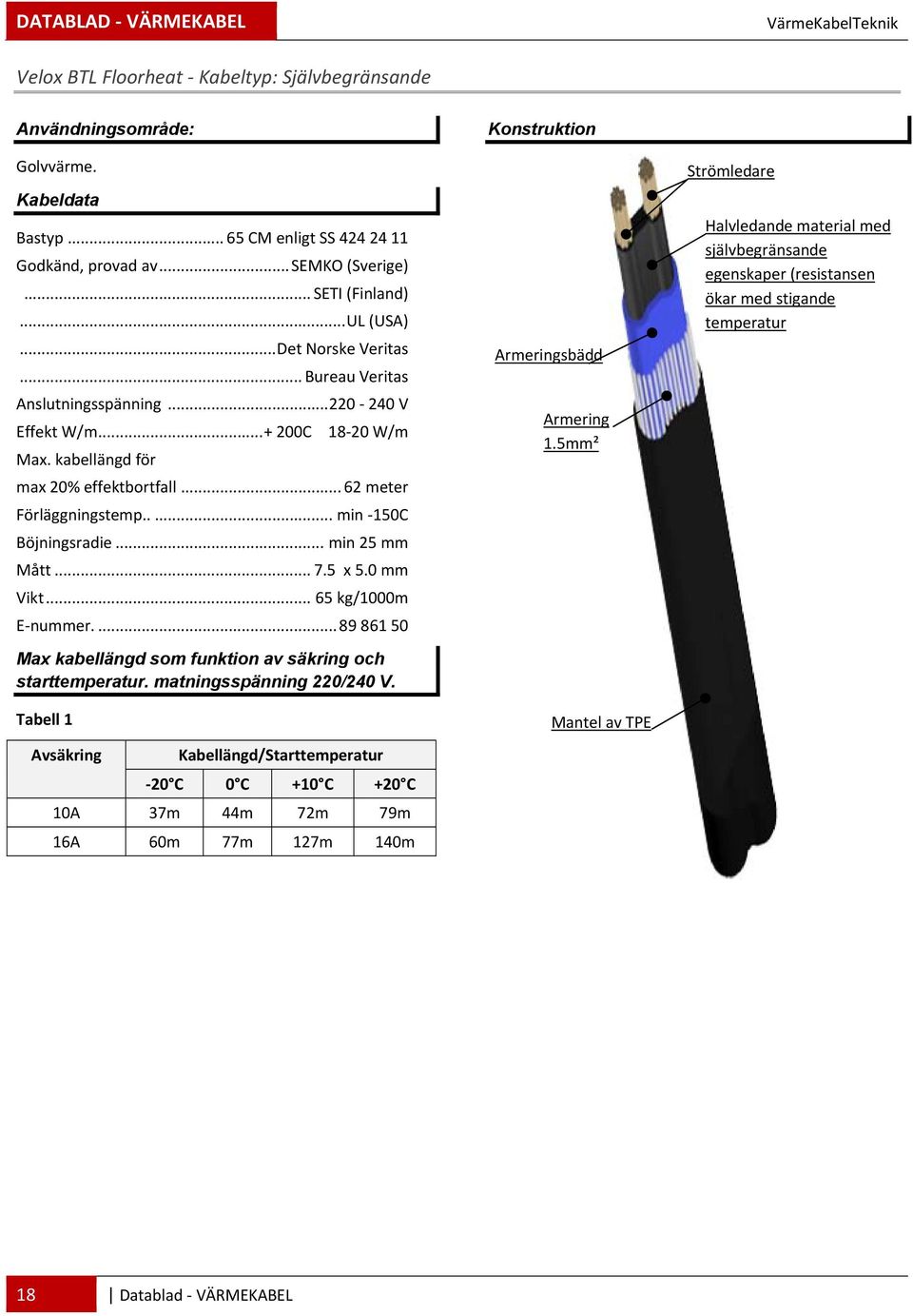

18 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox BTL Floorheat : Självbegränsande Golvvärme. Kabeldata Bastyp CM enligt SS Godkänd, provad av... SEMKO (Sverige)... SETI (Finland)... UL (USA)... Det Norske Veritas... Bureau Veritas Anslutningsspänning V Effekt W/m C W/m Max. kabellängd för max 20% effektbortfall meter Förläggningstemp..... min 150C Böjningsradie... min 25 mm Mått x 5.0 mm Vikt kg/1000m E nummer Max kabellängd som funktion av säkring och starttemperatur. matningsspänning 220/240 V. Tabell 1 Avsäkring Kabellängd/Starttemperatur 20 C 0 C +10 C +20 C 10A 37m 44m 72m 79m 16A 60m 77m 127m 140m Armeringsbädd Armering 1.5mm² Mantel av TPE Strömledare Halvledande material med självbegränsande egenskaper (resistansen ökar med stigande temperatur 18 Datablad VÄRMEKABEL

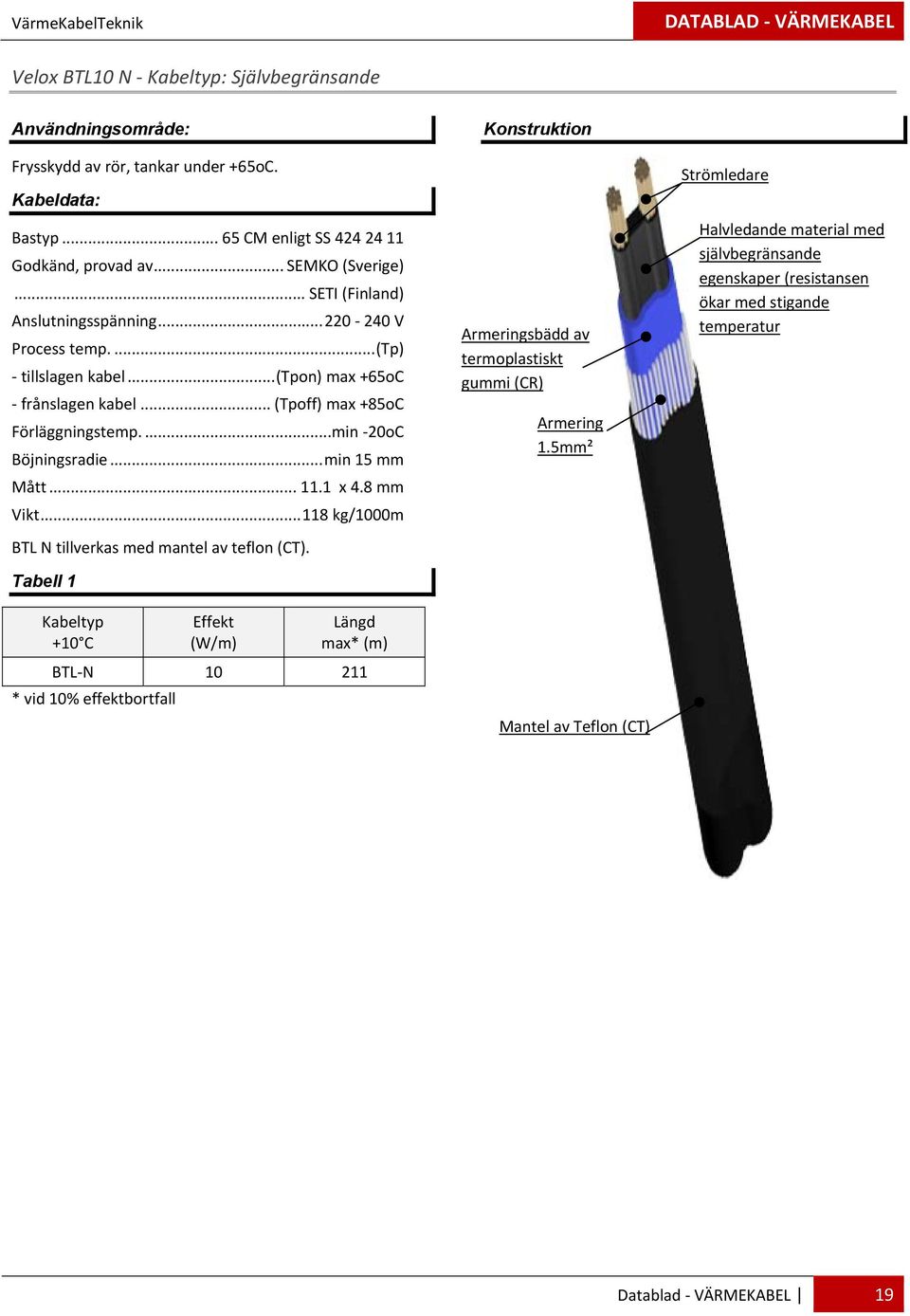

19 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox BTL10 N : Självbegränsande Frysskydd av rör, tankar under +65oC. Bastyp CM enligt SS Godkänd, provad av... SEMKO (Sverige)... SETI (Finland) Anslutningsspänning V Process temp....(tp) tillslagen kabel...(tpon) max +65oC frånslagen kabel... (Tpoff) max +85oC Förläggningstemp....min 20oC Böjningsradie... min 15 mm Mått x 4.8 mm Vikt kg/1000m BTL N tillverkas med mantel av teflon (CT). Tabell C Effekt (W/m) Längd max* (m) BTL N * vid 10% effektbortfall Armeringsbädd av termoplastiskt gummi (CR) Armering 1.5mm² Mantel av Teflon (CT) Strömledare Halvledande material med självbegränsande egenskaper (resistansen ökar med stigande temperatur Datablad VÄRMEKABEL 19

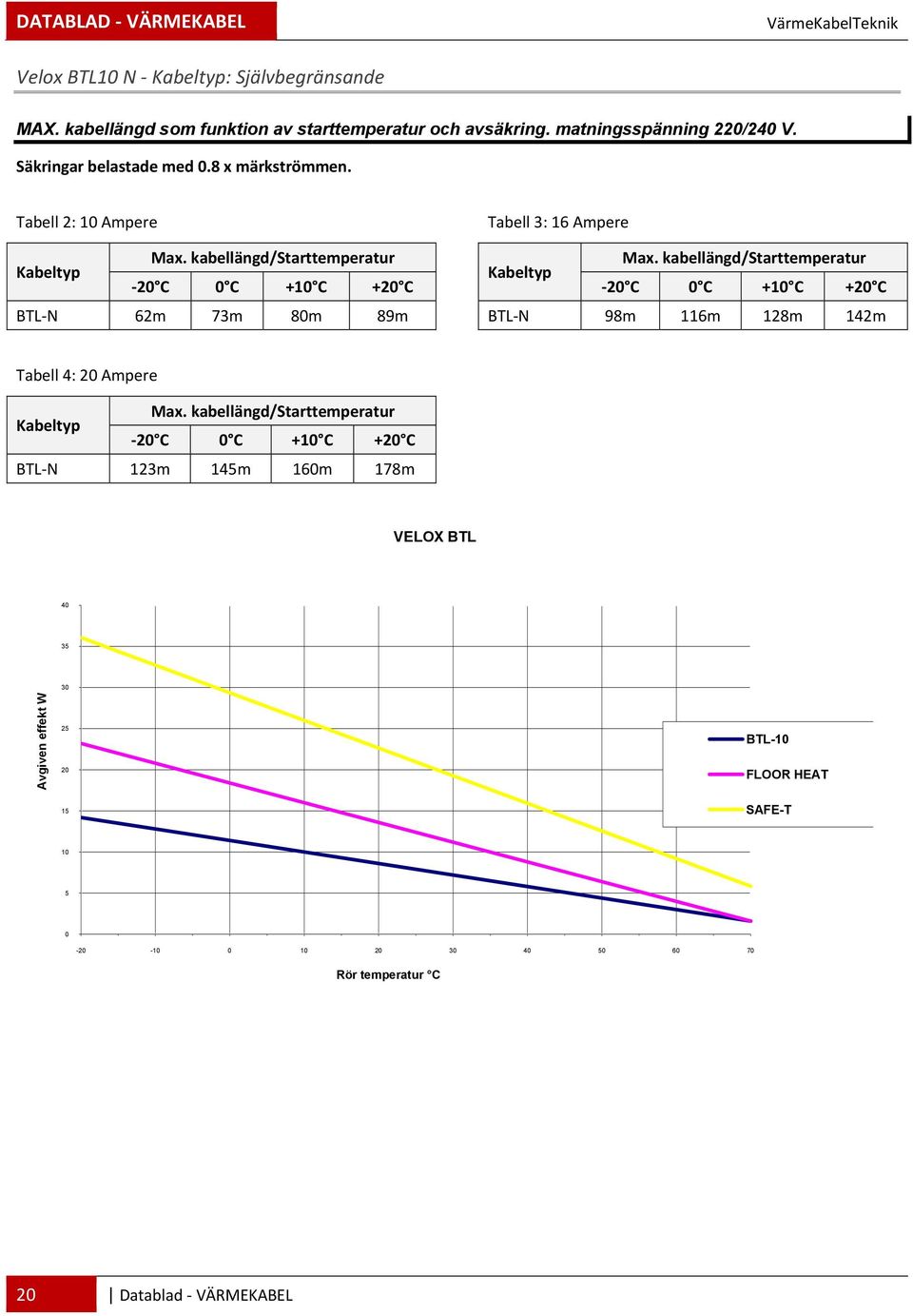

20 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox BTL10 N : Självbegränsande MAX. kabellängd som funktion av starttemperatur och avsäkring. matningsspänning 220/240 V. Säkringar belastade med 0.8 x märkströmmen. Tabell 2: 10 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C BTL N 62m 73m 80m 89m Tabell 3: 16 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C BTL N 98m 116m 128m 142m Tabell 4: 20 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C BTL N 123m 145m 160m 178m VELOX BTL Avgiven effekt W BTL-10 FLOOR HEAT 15 SAFE-T Rör temperatur C 20 Datablad VÄRMEKABEL

21 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox Safe T : Självbegränsande Takanläggningar. Bastyp CM enligt SS Godkänd, provad av... SEMKO (Sverige)... SETI (Finland)... UL (USA)... Det norske Veritas... Bureau Veritas Anslutningsspänning V Effekt W/m C i luft 22 W/m... 0 C i luft 19 W/m C i luft 2 W/m...0 C i is/vatten 36 W/m Max. kabellängd för max 20% effektbortfall meter Förläggningstemp.... min 20 C Böjningsradie... min 25 mm Mått x 5.0 mm Vikt kg/1000m E nummer Max. kabellängd som funktion av säkring och starttemperatur. matningsspänning 220/240 V Avsäkring Kabellängd/Starttemperatur 20 C 0 C +10 C 10A 30m 40m 50m 16A 48m 64m 78m 20A 60m 80m 97m Armeringsbädd av termoplastiskt gummi (CR) Armering 1.5mm² Mantel av Teflon (CT) Strömledare Halvledande material med självbegränsande egenskaper (resistansen ökar med stigande temperatur Datablad VÄRMEKABEL 21

22 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox RSL : Självbegränsande Frysskydd och varmhållning av rör, tankar, cisterner mm i industriella anläggningar vid drifttemperaturer under +65oC. Bastyp CM enligt SS Godkänd, provad av... SEMKO (Sverige)... SETI (Finland)... UL (USA)... Det Norske Veritas... Bureau Veritas Anslutningsspänning V Process temp... (Tp) tillslagen kabel... (Tpon) max +65oC frånslagen kabel... (Tpoff) max +85oC Förläggningstemp.... min 20oC Böjningsradie... min 15 mm Mått x 4.8 mm Vikt kg/1000m SRL tillverkas med mantel av termoplastiskt gummi (CR) eller tefon (CT). Tabell C Effekt (W/m) Längd max* (m) T Klass E nr RSL3 2CR T RSL5 2CR T RSL8 2CR T RSL10 2CR T RSL3 2CT T RSL5 2CT T RSL8 2CT T RSL10 2CT T Vid 10% effektbortfall Armeringsbädd av termoplastiskt gummi (CR) Armering Cu Mantel av Termoplastiskt gummi (CR) eller Teflon (CT) Ledare Cu 1.3mm² (AWG 16) Halvledande material med självbegränsande egenskaper (resistansen ökar med stigande temperatur 22 Datablad VÄRMEKABEL

23 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox RSL : Självbegränsande MAX. kabellängd som funktion av starttemperatur och avsäkring. matningsspänning 220/240 V. Säkringar belastade med 0.8 x märkströmmen. Tabell 2: 10 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C RSL3 78m 97m 125m 148m RSL5 56m 72m 87m 100m RSL8 37m 41m 56m 72m RSL10 28m 35m 43m 50m Tabell 3: 16 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C RSL3 125m 156m 201m 201m RSL5 91m 115m 140m 160m RSL8 59m 73m 90m 115m RSL10 45m 57m 70m 81m Tabell 4: 20 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C RSL3 170m 201m 201m 201m RSL5 121m 142m 164m 180m RSL8 76m 95m 118m 140m RSL10 61m 76m 92m 110m EFFEKTDIAGRAM 2700 RSL EFFEKT W/m 60 RSL 10 RSL 08 RSL 05 RSL C Datablad VÄRMEKABEL 23

24 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox RSM - : Självbegränsande Frysskydd och varmhållning av rör, tankar, cisterner, mm i industriella anläggningar vid drifttemperatur under 120oC. RSM kan förläggas på anläggningar som ångrensas. RSM har mantel av korrosionshärdigt material (teflon) och klarar aggressiva miljöer. RSM uppfyller kraven för förläggning i brand och explosionsfarliga utrymmen. Bastyp BM enligt SS Godkänd, provad av... SEMKO (Sverige)... SETI (Finland)... UL (USA)... Det norske Veritas... Bureau Veritas Anslutningsspänning V Process temp... (Tp) tillslagen kabel... (Tpon) max +120oC frånslagen kabel... (Tpoff) max +190oC Ex. område... Explosionsskyddat utf. Förläggningstemp.... min 20oC Böjningsradie... min 15 mm Mått x 4.8 mm Vikt kg/1000m SRM tillverkas med mantel av PFA (CT). Tabell 1: +10 C Effekt (W/m) Längd max* (m) T Klass E nr RSM5 2CT T RSM10 2CT T RSM15 2CT T RSM20 2CT T *Vid 10% effektbortfall Armeringsbädd av termoplastiskt gummi (CR) Armering Cu Mantel av PFA (CT) Ledare Cu 1.3mm² (AWG 16) Halvledande material med självbegränsande egenskaper (resistansen ökar med stigande temperatur 24 Datablad VÄRMEKABEL

25 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox RSM : Självbegränsande MAX. kabellängd som funktion av starttemperatur och avsäkring. matningsspänning 220/240 V. Säkringar belastade med 0.8 x märkströmmen. Tabell 2: 10 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C RSM5 52m 56m 58m 60m RSM10 27m 29m 30m 33m RSM15 19m 21m 23m 25m RSM20 16m 18m 19m 20m Tabell 3: 16 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C RSM5 84m 90m 93m 96m RSM10 43m 47m 49m 51m RSM15 31m 34m 37m 39m RSM20 26m 28m 30m 31m Tabell 4: 20 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C RSM5 105m 113m 117m 121m RSM10 53m 59m 62m 64m RSM15 39m 44m 47m 50m RSM20 32m 35m 37m 39m EFFEKT DIAGRAM 2300 RSM AVGIVEN EFFEKT W/m RSM 20 RSM 15 RSM 10 RSM C Datablad VÄRMEKABEL 25

26 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox RSH : Självbegränsande Frysskydd och varmhållning av rör, tankar, cisterner, mm i industriella anläggningar vid drifttemperatur under 200oC. RSH kan förläggas på anläggningar som ångrensas. RSH har mantel av korrosionshärdigt material (te flon) och klarar aggressiva miljöer. RSH uppfyller kraven för förläggning i brand och explosionsfarliga utrymmen. Bastyp CM acc to SS Godkänd, Provad av... SEMKO (CE)... SETI... UL (USA)... Det Norske veritas Anslutningsspänning V ( V) Max. kabeltemperatur... max C Max. exponeringstemperatur... Max C Förläggningstemperatur... min 20oC Böjningsradie... min 40 mm Dimension x 6.5 mm Vikt kg/m RSH tillverkas med en mantel av PFA Tabell 1: +10 C Effekt (W/m) Längd max* (m) T Klass Art.nr RSH5 2CT T T00 RSH10 2CT T T00 RSH15 2CT T T00 RSH20 2CT T T00 RSH25 2CT T T00 RSH30 2CT T T00 * Vid 10% effektbortfall Armeringsbädd av termoplastiskt gummi (CR) Armering Cu Mantel av PFA/PTFE Ledare Cu 1.3mm² (AWG 16) Halvledande material med självbegränsande egenskaper (resistansen ökar med stigande temperatur 26 Datablad VÄRMEKABEL

27 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox RSH : Självbegränsande MAX. kabellängd som funktion av starttemperatur och avsäkring. matningsspänning 220/240 V. Säkringar belastade med 0.8 x märkströmmen. Tabell 2: 10 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C RSH5 52m 56m 58m 60m RSH10 27m 29m 30m 33m RSH15 19m 21m 23m 25m RSH20 16m 18m 19m 20m RSH25 13m 14m 15m 15.5m RSH30 11m 12m 12.5m 13m Tabell 3: 16 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C RSH5 84m 90m 93m 96m RSH10 43m 47m 49m 51m RSH15 31m 34m 37m 39m RSH20 26m 28m 30m 31m RSH25 21m 23m 24m 25.5m RSH30 18m 19.5m 20m 21m Tabell 4: 20 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C RSH5 105m 113m 117m 121m RSH10 53m 59m 62m 64m RSH15 39m 44m 47m 50m RSH20 32m 35m 37m 39m RSH25 26m 28m 29.5m 31m RSH30 22m 24m 25m 26m EFFEKT W 120 RSH SJÄLVBEGRÄNSANDE VÄRMEKABEL RSH 30 RSH 25 RSH 20 RSH 15 RSH 10 RSH C Datablad VÄRMEKABEL 27

28 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox AQUA - : Självbegränsande Frysskydd och varmhållning av varmvattenledningar för temperaturer upp till 55oC. Bastyp CM enligt SS Godkänd, provad av... SEMKO (Sverige)... SETI (Finland)... UL (USA)... Det Norske Veritas... Bureau Veritas Anslutningsspänning V Process temp... (Tp) tillslagen kabel... (Tpon) max +65oC frånslagen kabel... (Tpoff) max +85oC Förläggningstemp.... min 20oC Böjningsradie... min 15 mm Mått x 4.8 mm Vikt kg/1000m AQUA 55 tillverkas med mantel av termoplastiskt gummi (CR) eller tefon (CT). Tabell C Effekt (W/m) Längd max* (m) T klass E nr AQUA T AQUA T * vid 10% effektbortfall Armeringsbädd av termoplastiskt gummi (CR) Armering Cu Mantel av termoplastiskt gummi (CR) eller teflon (CT) Ledare Cu 1.3mm² (AWG 16) Halvledande material med självbegränsande egenskaper (resistansen ökar med stigande temperatur 28 Datablad VÄRMEKABEL

29 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox AQUA : Självbegränsande MAX. kabellängd som funktion av starttemperatur och avsäkring. matningsspänning 220/240 V. Säkringar belastade med 0.8 x märkströmmen. Tabell 2: 10 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C AQUA 55 19m 25m 31m 37m AQUA 60 16m 18m 20m 21m Tabell 3: 16 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C AQUA 55 30m 41m 49m 59m AQUA 60 25m 29m 32m 34m Tabell 4: 20 Ampere Max. kabellängd/starttemperatur 20 C 0 C +10 C +20 C AQUA 55 38m 50m 62m 74m AQUA 60 32m 37m 41m 43m Datablad VÄRMEKABEL 29

30 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox spårväxelelement ORIGO30 110/120 : Självbegränsande Växelvärme för järnvägar, tunnelbanor och spårvä gar. Grundtyp... Klass II Tillverkad i enlighet med... VDE, IEC800 Kabelklass... dubbelisolerad* Provspänning V DC Matningsspänning /120V Färg:... Svart yttermantel Arbetstemperatur... max C / +150 C Exponeringstemp.... max C / +250 C Lägsta förläggningstemp.... min 20 C Minsta böjningsradie... min 40 mm Dimension x 6.5 mm Vikt kg/m Artikelnummer:... VX501 Benämning... Velox Origo30 110/120 Godkänd av Network Rail Certification no. PA Velox ORIGO30 110/120 tillverkas med en mantel av PFA. Tabell 1: Effekt (W/m) Längd max* (m) VELOX ORIGO30 110/ * vid 10% effektbortfall. Ledare 2 x 1.3mm² Isolering och yttre mantel av fluorpolymer (PFA) Halvledande material med självbegränsande egenskaper (resistansen ökar med stigande temperatur * Dubbelisolerad kabel med varje isoleringslagers tjockled enligt IEC:1995. R.M.S. 450/750 V. Min. krav 0.60mm/lager. 30 Datablad VÄRMEKABEL

31 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox spårväxelelement ORIGO30 230/240 : Självbegränsande Spårväxelvärme järnväg, tunnelbana, spårväg. Bastyp... Klass II Tillverkad enligt... VDE, IEC800 Kabelklass... Dubbelisolerad* Färg:... Röd yttermantel Testspänning V DC Matningsspänning /240 V Driftstemperatur... max C Exponeringstemperatur... max C Förläggningstemperatur... min 20 C Uteffekt... vid 10 C ~ 100/130W Böjradie... min 40 mm Diameter x 6.5 mm Vikt kg/m Art.nr... VX500 Benämning... Velox ORIGO30 230/240 ORIGO30 230/240 tillverkas med en mantel av PFA. Tabell 1: Effekt (W/m) Längd max* (m) VELOX ORIGO ** 25 * vid 10% effektbortfall. ** vid 10 C Ledare 2 x 1.3mm² Isolering och yttre mantel av fluorpolymer (PFA) Halvledande material med självbegränsande egenskaper (resistansen ökar med stigande temperatur * Dubbelisolerad kabel med varje isoleringslagers tjocklek enligt IEC:1995. R.M.S. 450/750 V. Min. krav 0.60mm/lager. Datablad VÄRMEKABEL 31

32 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox spårväxelelement ORIGO30 DC : Självbegränsande Användningsområden: Spårväxelvärme järnväg, tunnelbana, spårväg. Bastyp... Klass II Tillverkad enligt... VDE, IEC800 Kabelklass... Dubbelisolerad* Färg:... Grå yttermantel Testspänning V DC Matningsspänning... DC. Nominal 750 V Driftstemperatur... max C Exponeringstemperatur... max C Förläggningstemperatur... min 20 C Effekt/m... vid 10 C ~ 100/130W 750V Böjradie... min 40 mm Diameter x 6.5 mm Vikt kg/m Art.nr:... VX502 Benämning... Velox ORIGO30 DC Velox ORIGO30 DC tillverkas med en mantel av PFA. Tabell 1: Effekt (W/m) Längd max* (m) VELOX ORIGO30 DC 100* 125 * vid 10% effektbortfall. Ledare 2 x 1.3mm² Isolering och yttre mantel av fluorpolymer (PFA) Halvledande material med självbegränsande egenskaper (resistansen ökar med stigande temperatur * Dubbelisolerad kabel med varje isoleringslagers tjocklek enligt IEC:1995. R.M.S. 450/750 V. Min. krav 0.60mm/lager. 32 Datablad VÄRMEKABEL

33 VärmeKabelTeknik DATABLAD VÄRMEKABEL PARALLELLRESISTIVA VÄRMEKABLAR Parallellresistiva kablar kan köpas på metervara för konfektionering på arbetsplatsen, detta medger en god flexibilitet både vid nyanläggning och reparations arbeten. Kabeln har en konstant effekt per meter oavsett längd och temperatur och kan kapas på jämna avstånd, oftast mellan 0,5 1,2 meter beroende av modullängd från olika leverantörer. Värmelementet i en parallellresistiv kabel består av en motståndstråd som är lindad runt de isolerade framledarna, vid de så kallade kontaktpunkterna (dessa har märkts som midjor på kabelns utsida) har motståndstråden kontakt mot en av ledarna omväxlande för var kontaktpunkt. Isolermaterialen och yttermanteln består vanligtvis av teflon material. Det finns mer detaljerade uppgifter i kabeldatabladen. Värmekabeln är utförd med jordfläta som även fungerar som armering samt en korrosionsskyddande yttermantel av teflon där detta ej omöjliggörs av höga temperaturer. Parallellresistiva värmekablar ger en fast uteffekt per meter oberoende av omgivningstemperaturen. De har ingen startström och kan därför anslutas i relativt långa längder. Innehållsförteckning Kabel Parallellresistiva kablar Sida CWM EST PHB 240 VAC PBH PBH PHB 750 VDC Datablad VÄRMEKABEL 33

34 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox CWM : Parallellresistiv Varmhållning och uppvärmning av rör, tankar, ventiler mm i anläggningar med driftstemperaturer upp till 120 C. CWM kan förläggas på anläggningar som ångrensas. CWM har yttermantel av korrosionshärdigt material (Teflon) och kan användas i kemiskt aggressiva miljöer. Bastyp... NG/NC enl. SEN Godkänd, provad av... UL (USA)... CSA (USA) Effekt... Se tabell 1 Zonlängd... Se tabell 1 Ledararea mm2 Märkspänning V Driftsspänning... se tabell 1 Processtemp.... tillslagen kabel...(tpon) se diagram frånslagen kabel... (Tpoff) max +205oC Förläggningstemp.... min 30oC Böjningsradie... min 50 mm Diameter x 7.0 mm Vikt kg/1000m Armeringsbädd Teflon FEP 220 C Armering Cu fläta Kopparledare 3.5mm² (12 AWG) Ledarisolering Teflon FEP 220 C Motståndstråd Nicrome Mantel av Teflon FEP Tabell 1 Effekt (W/m) Spänning (V) Max.längd (m) Modullängd (mm) CWM4 2C(T) 12/36 230/ / CWM8 2C(T) CWM10 2C(T) CWM12 2C(T) Datablad VÄRMEKABEL

35 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox CWM : Parallellresistiv Manteltemperatur Kabelns manteltemperatur (Tm) kommer att variera beroende av process (omgivnings) temperatur (Tp), belastning (Q) och förläggningssätt. Diagram 1: Maxeffekt/m vs.driftstemp på horisontell axel Maximal löpmetereffekt i förhållande till värmekabelns processtemperatur Manteltemperaturen beräknas enligt: Tm = Q / +Tp = UA Tm = Manteltemperatur i oc Tp = Processtemperatur i oc Q = Belastning i W/m U = Värmeöverför.koeff. A = Mantelyta per m kabel (m²/m) Kabel utan avledare: U* = W/m² Med aluminiumtape: U* = 57 W/m² * Observera att värmeöverledningsförmågan förbättras väsentligt med alumniumtape. Värmekabel av typen CWM kan användas vid varierande matningsspänningar för att uppnå önskad löpmetereffekt. Matningsspänning 115V 230V 400V Resistans/m Ström/m (230V) CWM4 2CT 3.0 W/m 12 W/m 36 W/m 4400 Ω ± 10% A/m CWM8 2CT 6.0 W/m 24 W/m 2204 Ω ± 10% A/m CWM10 2CT 7.5 W/m 30 W/m 5760 Ω ± 10% A/m CWM12 2CT 9.0 W/m 36 W/m 1470 Ω ± 10% A/m Vid frågor kontakta VärmeKabelTeknik för hjälp med beräkning och förläggningstips! Datablad VÄRMEKABEL 35

36 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox EST : Parallellresistiv Varmhållning och uppvärmning av rör, tankar, ventiler mm i anläggningar med driftstemperaturer upp till 120oC. EST kan förläggas på anläggningar som ångrensas. EST har yttermantel av korrosionshärdigt material (teflon) och kan användas i kemiskt aggressiva miljöer. Ledare Cu 2.5mm² 19 x 0.41mm Ledarisolering Teflon FEP 220 C Bastyp... NG/NC enl. SEN Godkänd, provad av... SEMKO (Sverige)... SETI (Finland) Effekt... Se tabell 1 Zonlängd... 1 m Ledararea mm2 Märkspänning V Driftsspänning... se tabell 1 Processtemp.... (Tp) tillslagen kabel... (Tpon) max +120oC frånslagen kabel... (Tpoff) max +200oC Förläggningstemp.... min 30oC Böjningsradie... min 50 mm Diameter x 7.0 mm Vikt kg/1000m Armeringsbädd Teflon FEP Cu fläta 16x4x0.31mm Motståndstråd Kanthal DSD 0.10 Mantel av Teflon FEP Tabell 1 Effekt (W/m) Spänning (V) Max.längd (m) E nummer EST Datablad VÄRMEKABEL

37 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox EST : Parallellresistiv Manteltemperatur Kabelns manteltemperatur (Tm) kommer att variera beroende av process (omgivnings) temperatur (Tp), belastning (Q) och förläggningssätt. Manteltemperaturen beräknas enligt: Tm = Q / +Tp = Ua Tm = Manteltemperatur i oc Tp = Processtemperatur i oc Q = Belastning i W/m Ua = Värmeöverför.koeff. Exempel: Velox EST monterad utan värmeavledare med omgivningstemperatur 25oC, effekt 30 W/m får manteltemperaturen 75oC. Manteltemperatur: Diagram 1 Kabeln förlagd fritt i luft eller mot värmeledande mate rial (Ua = 0.6) Värmeavledare Värmeöverföringskoefficienten (Ua) kan förbättras avsevärt (3 10 ggr) om kabeln förläggs med värmeavledare som t.ex. aluminiumtejp. Detta medför att värmekabeln kan användas även vid högre processtempe raturer. Vid sådan förläggning konsultera VärmeKabelTeknik för hjälp med beräkning och förläggning. Datablad VÄRMEKABEL 37

38 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox PH 240 V AC : Paralellresistiv värmekabel Industrivärme: Rör. tankar, cisterner PH 270 Är teflon isolerad och har mantel i korrosionshärdigt teflon som klarar aggressiva miljöer. Förtent kopparledare 1.5mm² Tillverkningsstandard /Bastyp... VDE 253 / EEC800 Godkänd, provad... CE Provspänning VDC Anslutningsspänning VAC Effekt... 10W / 12W... 20W / 24W... 30W / 36W Avstånd kontaktpunkter 1 meter Max arbets temp C Max exponerings temp C Förläggningstemp.... min 30oC Böjningsradie... min 50 mm Mått... 7,8 x 5,6 mm Vikt... PHB tillverkas med mantel av Flourplast). Tabell 1: Effekt (W/m) Längd max* (m) VELOX PH VELOX PH VELOX PH * vid 10% effektbortfall. Mantel Fluorplast (FEP) Skärm förtent koppar Ledarisolering fluorplast Bädd för värmetråd Värmetråd NiCr VELOX PHB 250 C Manteltemperatur 200 C 150 C 100 C PHB-10 Bare PHB-10 Alu PHB-20 Bare PHB-20 Alu PHB-30 Bare 50 C PHB-30 Alu 0 C Process temperatur C 38 Datablad VÄRMEKABEL

39 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox PH 70 VAC : Parallellresistiv dubbelisolerad Järnväg: Spårvärme & Växelvärme. PH 70 är en parallellresistiv teflonisolerad värmeka bel som kan kapas vid kontaktpunkt på var meter. Yttermantel av korrosionshärdigt material (teflon) PH 70 är dubbelmantlad och saknar jordskärm. Ledare, förtent Cu, 1.5mm² Ledarisolering fluorplast Tillverkningsstandard/bastyp... VDE 253 / EEC800 Godkänd, tested enligt... CE Färg:... Orange yttermantel Testspänning VDC Matningsspänning / 240 VAC eller 110/120 VAC Effekt... 70W / 84W Avstånd mellan kontaktpunkter... 1 meter Max. driftstemperatur C Max. exponeringstemperatur C Förläggningstemperatur...min 30oC Böjradie... min 50 mm Diameter... 7,8 x 5,6 mm Vikt kg/1000m Art.nr:... VX V... VX V Benämning:... Velox PH 70 VAC PH 70 tillverkas med en mantel av PFA. Tabell 1: Bädd för värmetråd Mantel 1 Fluorplast Mantel 2 Fluorplast Värmetråd Ni Cr Effekt (W/m) Längd max* (m) VELOX PHB * vid 10% effektbortfall. Isolering Om två kablar installeras parallellt under samma kanal, standardkanal, får du en Parallellresistiv kabel med uteffekt upp till 200 W/m. 2 kablar installerade parallellt under en kanal ref.nr: Datablad VÄRMEKABEL 39

40 DATABLAD VÄRMEKABEL VärmeKabelTeknik Velox PH 90 VAC : Parallellresistiv dubbelisolerad Järnväg: Spårvärme & Växelvärme. PH 90 är en parallellresistiv teflonisolerad värmeka bel som kan kapas vid kontaktpunkt på var meter. Yttermantel av korrosionshärdigt material (teflon) PH 90 är dubbelmantlad och saknar jordskärm. Ledare, förtent Cu, 1.5mm² Ledarisolering fluorplast Tillverkningsstandard/Bastyp... VDE 253 / EEC800 Godkänd, tested av... CE Färg:... Orange yttermantel Testspänning: VDC Matningsspänning / 240 VAC eller 110 / 120 V Effekt... 90W Avstånd mellan kontaktpunkter: meter Max. driftstemperatur C Max. exponeringstemperatur C Förläggningstemperatur... min 30oC Böjradie... min 50 mm Diameter... 7,8 x 5,6 mm Vikt kg/1000m Art.nr:... VX V... VX V Benämning:... Velox PH 90 VAC PH 90 tillverkas med en mantel av PFA. Tabell 1: Bädd för värmetråd Mantel 1 Fluorplast Mantel 2 Fluorplast Värmetråd Ni Cr Effekt (W/m) Längd max* (m) VELOX PHB * vid 10% effektbortfall. Isolering Om två kablar installeras parallellt under samma kanal, standardkanal, får du en Parallellresistiv kabel med uteffekt upp till 200 W/m. 2 kablar installerade parallellt under en kanal ref.no /F 40 Datablad VÄRMEKABEL

41 VärmeKabelTeknik DATABLAD VÄRMEKABEL Velox PH 750 VDC : Paralellresistiv dubbelisolerad Användningsområden: Rälsvärme vid järnväg, tunnelbana, spårväg. PH 750 har dubbelmantel av korrosionshärdigt material (teflon) och klarar aggressiva miljöer. PH 750 Är dubbelisolerad utan jord Bastyp... VDE 253 /EEC800 Godkänd, tested av... CE Färg:... Orange yttermantel Testspänning VDC Matningsspänning VDC Effekt... 70W / m Avstånd mellan kontaktpunkter... 2 meter Max. driftstemperatur C Max. exponeringstemperatur C Förläggningstemperatur...min 30oC Böjradie... min 50 mm Diameter... 7,8 x 5,6 mm Vikt kg/1000m Art.nr:... VX504 Benämning:... Velox PH 750 VDC Bädd för värmetråd Mantel 1 Fluorplast Ledare, förtent Cu, 1.5mm² Ledarisolering fluorplast Värmetråd Ni Cr Anm.: PH 750 VDC installeras på 750 V med en kanal (se datablad på kanaler) av glasfiberplast. Mantel 2 Fluorplast Tabell 1: Effekt (W/m) Längd max* (m) VELOX PHB * vid 10% effektbortfall. Isolering Om två kablar installeras parallellt under samma kanal, standardkanal, får du en Parallellresistiv kabel med uteffekt upp till 200 W/m. 2 kablar installerade parallellt under en kanal ref.no Datablad VÄRMEKABEL 41

42 DATABLAD VÄRMEKABEL VärmeKabelTeknik Telephone: Homepage: Industrihuset Södra Hedensbyn 43 S HÄLLINGSJÖ S SKELLEFTEÅ Sweden Sweden Fax: Fax: Datablad VÄRMEKABEL
