1 /3 Sida 1 av 7 SPECIALISTEN PÅ BATTERIFÖRBINDNINGAR OCH KABLAGE Vi arbetar nära våra kunder och kan genom vår flexibilitet erbjuda våra kunder mycket snabba leveranser. Flexibiliteten innebär också att våra standardprodukter kan anpassas efter kundens önskemål beträffande längder och önskad area. Vår vision är att leverera dagen efter lagd beställning och att erbjuda de lägsta priserna på marknaden. Företaget är kvalitets- och miljöcertifierat enligt ISO 9001 och ISO

Flexibiliteten innebär också att våra standardprodukter kan anpassas efter kundens önskemål beträffande längder och

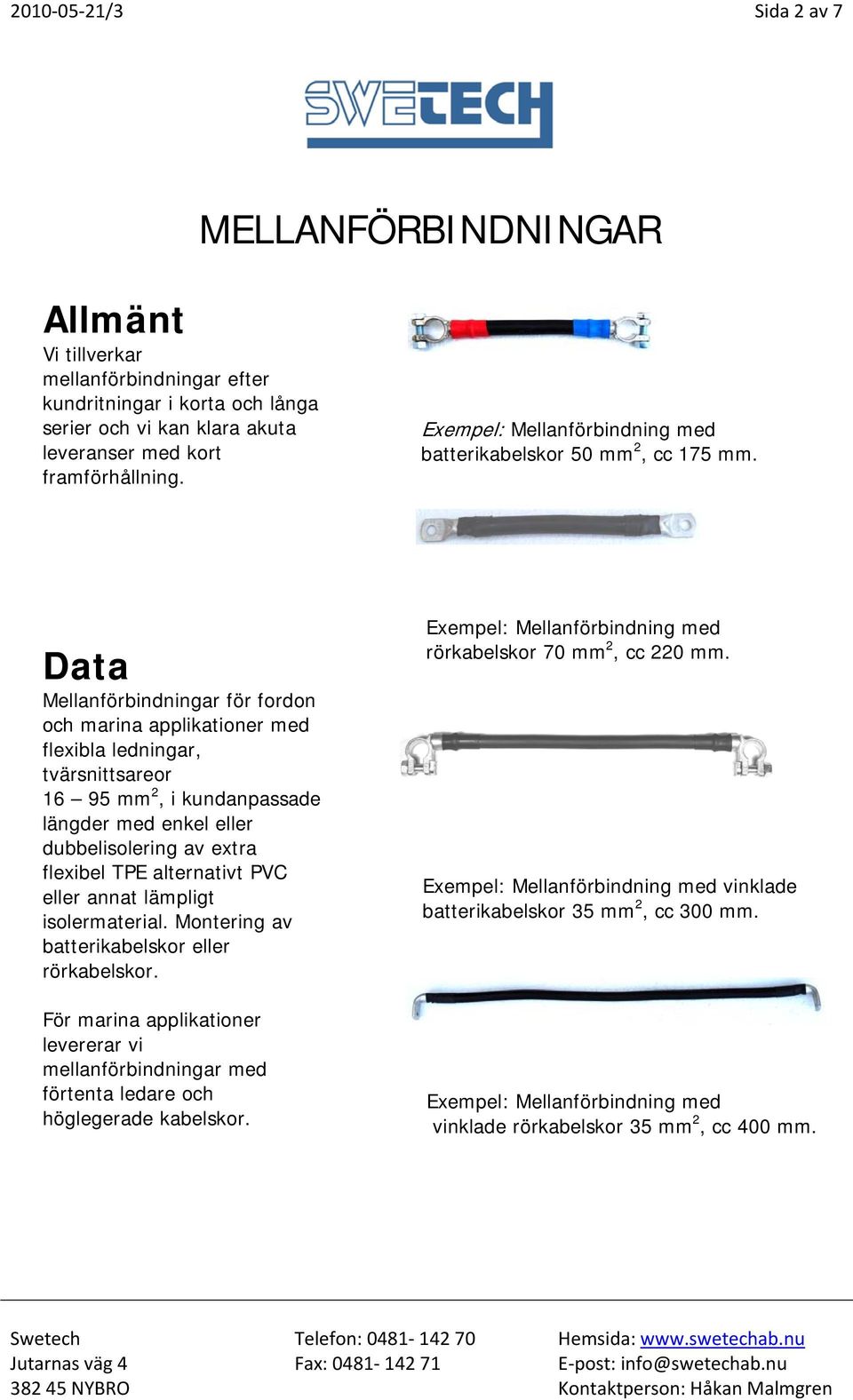

2 /3 Sida 2 av 7 MELLANFÖRBINDNINGAR Vi tillverkar mellanförbindningar efter kundritningar i korta och långa serier och vi kan klara akuta leveranser med kort framförhållning. Exempel: Mellanförbindning med batterikabelskor 50 mm 2, cc 175 mm. Mellanförbindningar för fordon och marina applikationer med flexibla ledningar, tvärsnittsareor mm 2, i kundanpassade längder med enkel eller dubbelisolering av extra flexibel TPE alternativt PVC eller annat lämpligt isolermaterial. Montering av batterikabelskor eller rörkabelskor. För marina applikationer levererar vi mellanförbindningar med förtenta ledare och höglegerade kabelskor. Exempel: Mellanförbindning med rörkabelskor 70 mm 2, cc 220 mm. Exempel: Mellanförbindning med vinklade batterikabelskor 35 mm 2, cc 300 mm. Exempel: Mellanförbindning med vinklade rörkabelskor 35 mm 2, cc 400 mm.

Mellanförbindningar för fordon och marina applikationer med flexibla ledningar, tvärsnittsareor 16 95 mm 2, i kundanpassade längder med enkel eller dubbelisolering av extra flexibel TPE alternativt

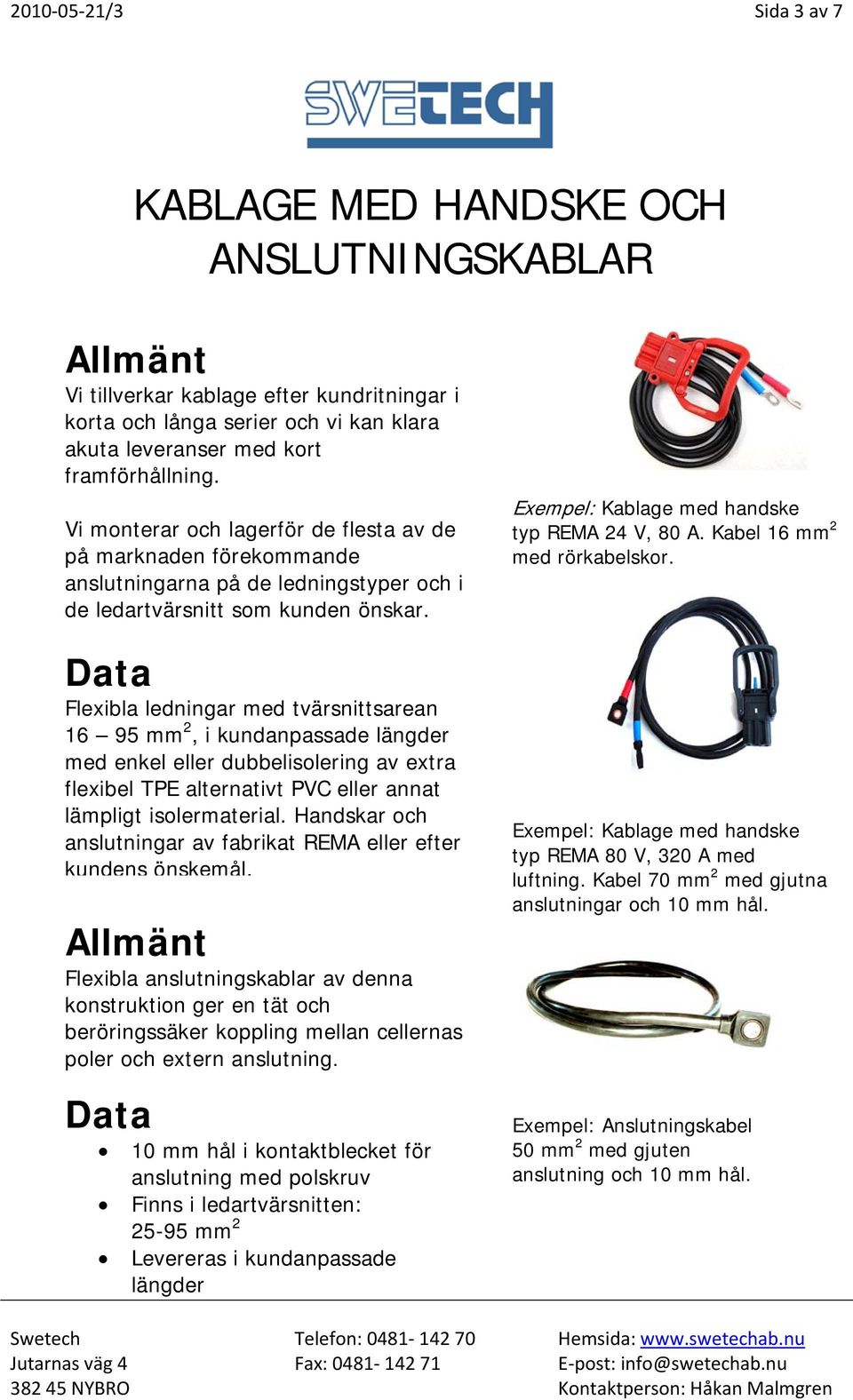

3 /3 Sida 3 av 7 KABLAGE MED HANDSKE OCH ANSLUTNINGSKABLAR Vi tillverkar kablage efter kundritningar i korta och långa serier och vi kan klara akuta leveranser med kort framförhållning. Vi monterar och lagerför de flesta av de på marknaden förekommande anslutningarna på de ledningstyper och i de ledartvärsnitt som kunden önskar. Flexibla ledningar med tvärsnittsarean mm 2, i kundanpassade längder med enkel eller dubbelisolering av extra flexibel TPE alternativt PVC eller annat lämpligt isolermaterial. Handskar och anslutningar av fabrikat REMA eller efter kundens önskemål. Flexibla anslutningskablar av denna konstruktion ger en tät och beröringssäker koppling mellan cellernas poler och extern anslutning. 10 mm hål i kontaktblecket för anslutning med polskruv Finns i ledartvärsnitten: mm 2 Levereras i kundanpassade längder Exempel: Kablage med handske typ REMA 24 V, 80 A. Kabel 16 mm 2 med rörkabelskor. Exempel: Kablage med handske typ REMA 80 V, 320 A med luftning. Kabel 70 mm 2 med gjutna anslutningar och 10 mm hål. Exempel: Anslutningskabel 50 mm 2 med gjuten anslutning och 10 mm hål.

Flexibla ledningar med tvärsnittsarean 16 95 mm 2, i kundanpassade längder med enkel eller dubbelisolering av extra flexibel TPE alternativt PVC eller annat lämpligt isolermaterial.

4 /3 Sida 4 av 7 STATIONÄRA, FLEXIBLA CELLKOPPLINGAR Cellkopplingar tillverkas för stationära och traktionära batterier. Kopplingarna består av isolerade, flexibla, täta och syrafasta anslutningar med låg resistans. Används vid höga krav på störningsfri överföring i tuffa miljöer. Exempel: Cellkoppling med gjuten anslutning 35 mm 2, cc 85 mm, undersida, mot batteriet. Tillverkade för tät och beröringssäker anslutning mellan cellernas poler: Exempel: Cellkoppling med gjuten anslutning 95 mm 2, cc 115 mm, ovansida. Kopplingen har ett 8 mm hål i kontaktblecket för anslutning med polskruv Finns i ledartvärsnitten: 35, 70 och 95 mm 2 Passande täcklock finns Exempel: Cellkoppling med gjuten anslutning 70 mm 2, cc 195 mm, från sidan. Levereras i standardlängder alternativt i kundanpassade längder Täcklock.

Exempel: Cellkoppling med gjuten anslutning 35 mm 2, cc 85 mm, undersida, mot batteriet.

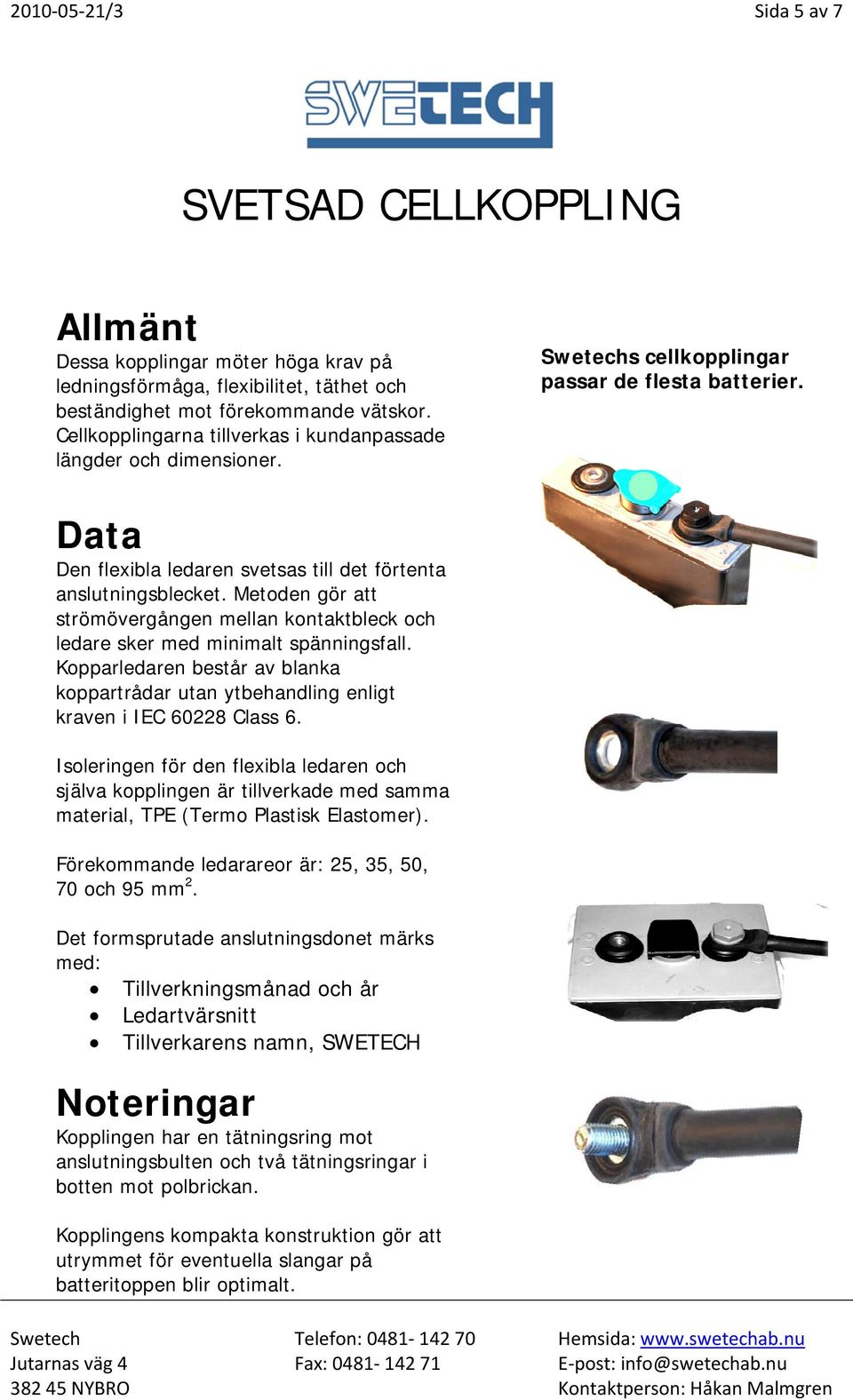

5 /3 Sida 5 av 7 SVETSAD CELLKOPPLING Dessa kopplingar möter höga krav på ledningsförmåga, flexibilitet, täthet och beständighet mot förekommande vätskor. Cellkopplingarna tillverkas i kundanpassade längder och dimensioner. Swetechs cellkopplingar passar de flesta batterier. Den flexibla ledaren svetsas till det förtenta anslutningsblecket. Metoden gör att strömövergången mellan kontaktbleck och ledare sker med minimalt spänningsfall. Kopparledaren består av blanka koppartrådar utan ytbehandling enligt kraven i IEC Class 6. Isoleringen för den flexibla ledaren och själva kopplingen är tillverkade med samma material, TPE (Termo Plastisk Elastomer). Förekommande ledarareor är: 25, 35, 50, 70 och 95 mm 2. Det formsprutade anslutningsdonet märks med: Tillverkningsmånad och år Ledartvärsnitt Tillverkarens namn, SWETECH Noteringar Kopplingen har en tätningsring mot anslutningsbulten och två tätningsringar i botten mot polbrickan. Kopplingens kompakta konstruktion gör att utrymmet för eventuella slangar på batteritoppen blir optimalt.

Metoden gör att strömövergången mellan kontaktbleck och ledare sker med minimalt spänningsfall. Kopparledaren består av blanka koppartrådar utan ytbehandling enligt kraven i IEC 60228 Class 6.

6 /3 Sida 6 av 7 Typprovning De svetsade cellkopplingarna har typprovats med avseende på följande egenskaper: Mikroskopisk analys av gränsövergången mellan den komprimerade svetsade ledaren och det förtenta kopparblecket. Bilderna till höger visar skillnaderna mellan den nya tekniken med svetsade cellkopplingar och den traditionella tekniken där ett kopparrör krimps kring den flexibla ledaren. Bilderna visar tydligt hur kontaktytan mellan enskilda koppartrådar och mellan koppartrådarna och det förtenta kopparblecket har förbättrats. Svetsad cellkoppling Krimpt cellkoppling Draghållfastheten har kontrollerats för de olika areorna och har visat sig klara med god marginal det uppställda internkravet på 50 N/mm 2. Bockningsprov av cellkopplingen går till så att ledaren hos en cellkoppling med 50 mm centrumavstånd böjs i vertikalplanet 90 o uppåt och sedan 90 o nedåt. Därefter görs motsvarande bockningsprov i horisontalplanet. För att cellkoppling skall bli godkänd krävs att inga trådar går av eller lossnar från svetsstället.

Bilderna till höger visar skillnaderna mellan den nya tekniken med svetsade cellkopplingar och den traditionella tekniken där ett kopparrör krimps kring den flexibla ledaren.

7 /3 Sida 7 av 7 Jutarnas väg 4, Nybro Håkan Malmgren Telefon : Fax : info@swetechab.nu
