2 Konceptuell 3D i Praktiken Agneta Åkerlund 2009

3 Examensarbete Datorgrafik LTU Skellefteå 2009

4 Förord Jag valde att ta del av detta projekt för att det hade en intressant vinkling och jag trodde att det skulle bli utmanande och roligt. Det har varit givande och jag kommer absolut kunna ta med mig denna erfarenhet i mitt framtida arbetsliv. Syftet med denna rapport är att redogöra processen som varit mitt examensarbete och vad det inneburit samt att redovisa de koncept bilder som skapats i processen. Dokumentationen är uppdelad i huvudkategorier som sedan har brutits ned i relevanta ämnesområden för att man så lätt som möjligt ska kunna ta del av rapporten. Tack till Aveny 12 och min handledare Stefan Lundal för denna möjlighet att få ta del av ett intressant projekt som jag hoppas får lov att komma hela vägen till slutfas. II

5 Abstract My task during these past eight weeks has been to execute the conceptual phase of a pipeline for a short film project. The assignment was to create 3D environments from an illustrated children s book. A challenging and important part of the process was to stay true to the mood and style of the original 2D material while adapting it and make it work artistically in 3D. The original material was; Viktor bigger en bro, by Jan Lööf, published in 1972 by Bonnier Carlsen. I divided the work in three phases; Conceptual preproduction, Research, and Production and received feedback from my supervisor along the way which helped keep the project at a good work pace. The results are three finished concept environments, rendered and edited into pictures. Sammanfattning Min uppgift var att under åtta veckors tid genomföra den konceptuella fasen i en pipeline mot ett kortfilmsprojekt. Uppgiften var att från en illustrerad barnbok skapa 3D miljöer med avsikt att i första hand användas konceptuellt för kommande produktion. Betoningen låg på att fånga karaktär och stämning för miljöerna och rättvist spegla ursprungsmaterialet och samtidigt utveckla det till att fungera konstnärligt och praktiskt i ett 3D sammanhang. Materialet jag avsågs utgå ifrån heter Viktor bygger en bro av Jan Lööf, en barnbok publicerad 1972 av BonnierCarlsen. Jag delade upp arbetet i faser om Konceptuellt förarbete, Fördjupning och Produktion och fick under processens gång feedback från min handledare vilket påskyndade arbetet. Resultatet är tre färdiga koncept miljöer i 3D, renderade och editerade till bilder samt en insikt i den process som medföljer arbetet. III

6 Innehållsförteckning Förord... II Abstract... III Sammanfattning... III 1 Introduktion Definition och Problemställning: Bakgrund: Mål och omfattning: Syfte: Ordlista och Förkortningar Genomförande Konceptuellt förarbete: Analys av Viktor bygger en bro : Mood Board: Scen beskrivningar: Fördjupning: Ocean Shader: Ljus och Reflektioner Produktion Modellering Texturering Ljussättning Finslipning Rendering Resultat Översikt: De färdiga koncept bilderna: Redogörelse av resultat utifrån problemställning: Summering av arbetet Diskussion D kontra 3D koncept: fördelar och nackdelar: Hur kunde arbetet sett annorlunda ut? Vad betydde egentligen arbetet? Referenser Fördjupning: Bildmaterial: Länkar... 15

7 1 Introduktion 1.1 Definition och Problemställning: Hur kan processen för att skapa konceptuell 3D se ut och vilka fördelar kontra nackdelar har det mot konceptuell 2D? Jag ville med mitt arbete undersöka processen för hur arbetet kan se ut kring att skapa 3D koncept och även i viss mån undersöka hur det kan skilja sig att applicera 3D koncept i pipelinen mot att använda sig utav 2D? 1.2 Bakgrund: Jag har alltid varit konstnärligt aktiv. Ljus och känsla i bild har alltid fascinerat mig och jag har sakta kommit att förstå mer och mer kring dessa områden och har arbetat för att lära mig utnyttja och harmonisera dessa medvetet när jag arbetar. Det är alltså inte alltför underligt att jag blev inspirerad när Aveny 12 kom med projektidén för detta arbete. Jag tyckte att det verkade inressant att få lov att skapa konceptuellt med en tonvikt att bevara känslan från ursprungsmaterialet och samtidigt föra det till ett nytt forum och ett nytt konstnärligt utförande. 1.3 Mål och omfattning: Jag avsågs att under den avsatta perioden genomföra den konceptuella fasen i en pipeline mot ett kortfilmsprojekt. Uppgiften var att med en illustrerad barnbok som förlaga skapa 3D miljöer med avsikt att i första hand användas konceptuellt för kommande produktion. Betoningen låg på att fånga karaktär och stämning för miljön och rättvist spegla ursprungsmaterialet medan samtidigt utveckla det till att fungera konstnärligt och praktiskt i ett 3D sammanhang. 1.4 Syfte: Att undersöka och få erfarenhet kring processen att skapa 3D koncept och utveckla min förmåga att analysera och skapa miljöer utifrån ett specifikt syfte och känsla. Att skapa ett material av hög kvalité och applicerbart i kommande moment av projektet. 1

8 1.5 Ordlista och Förkortningar 2D 3D 2 Dimensioner, höjd och bredd 3 Dimensioner, höjd, bredd och djup Modellering Occlusion Post produktion Rendering Textur Texturering Skapande av objekt i 3D med hjälp av ett 3D-mjukvaroprogram Mjuka skuggor skapade utifrån hur långt ifrån olika objekt/delar av object är från varandra Efterarbete och effect skapande för renderat och filmat material Datorn ritar upp bilder enligt anvisningar 2D bild som läggs på som ett skinn på ett 3D material för att simulera en yta utifrån bildens utseende. Arbetet at framställa och applicera texturer 2

9 2 Genomförande 2.1 Konceptuellt förarbete: Analys av Viktor bygger en bro : Jan Lööfs illustrationer i Viktor bygger en bro är charmigt missmatchade med skev skala och är enkelt färgad i en smal färgskala. Miljöerna tycks framställda att få betraktaren att ifrågasätta hur omöjliga de är. Hur kan en man få plats i ett så litet hus? Får han plats med bord och stolar där inne?. Bilderna eggar fantasin att försöka se andra möjligheter och lösningar än de först mest uppenbara. Bilderna går framförallt i komplementfärgerna gult och blått med vissa inslag av grönt och orange i vissa av bilderna. Det lilla huset känns lite idyllisk när den står där ensam på ön ute ibland en massa vatten. Stadsmiljön däremot har en kall skönhet men känns trängd och har en atmosfär om industrialistisk smuts. I den tredje miljön har bilderna återfått idyllen trots att det återigen bara är ett litet hus på en liten ö så är känslan inte enslig utan harmonisk. 3

10 2.1.2 Mood Board: 4

11 2.1.3 Scen beskrivningar: Scen 1: Modeller: Något skev skala huvudsaklig utgångspunkt skisser från boken Texturer: Realistisk känsla Ljus: Sen morgon Färgskala: Komplementfärger Gult/blått Övrigt: Depth of Field Post produktion: Occlusion, Brightness, Contrast, Glow, Höjd Saturation Scen 2: Modeller: Något skev skala huvudsaklig utgångspunkt skisser från boken Texturer: Realistisk känsla Ljus: Eftermiddag Färgskala: Mångfärgat dock men med kontrast övergångar i komplementfärger samt en ledande. Glada färger något nedtonade och nedsmutsade för en industrialistisk edge. Övrigt: Depth of Field Post production: Occlusion, Brightness, Contrast, Glow, Något sänkt Saturation Scen3: Modeller: Något skev skala huvudsaklig utgångspunkt skisser från boken Textur: Realistisk känsla. Återknyter till första scenen med samma typ av textur på hus. Ljus: Kväll Färgskala: Snäv Sektor Gul/Orange Övrigt: Fog, Depth of Field Post produktion: Occlusion, Brightness, Contrast, Glow, 5

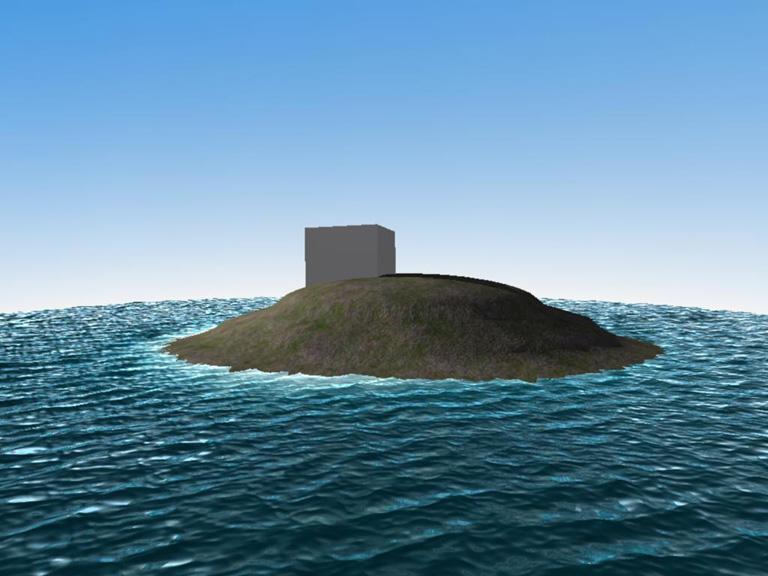

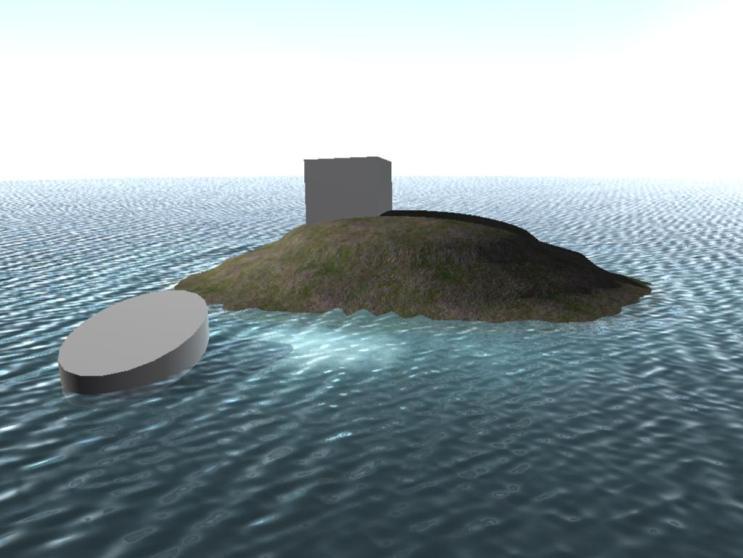

12 2.2 Fördjupning: Ocean Shader: Jag blev tvungen att fördjupa mig inom Fluids Ocean Shader för att kunna skapa vatten, vilket är en av nyckelkomponenterna i miljöerna. Det var oväntat krångligt att komma underfund med exakt hur de olika inställningarna påverkade shadern och det var svårt att vara rent intuitiv med den. Jag fick gå genom ett antal tutorials för att komma underfund hur man skapar vågor och skum efter mått jag önskade. Bild A: Ett av de första utkasten på vatten. Bild B: Efter en del research så såg det lite bättre ut. 6

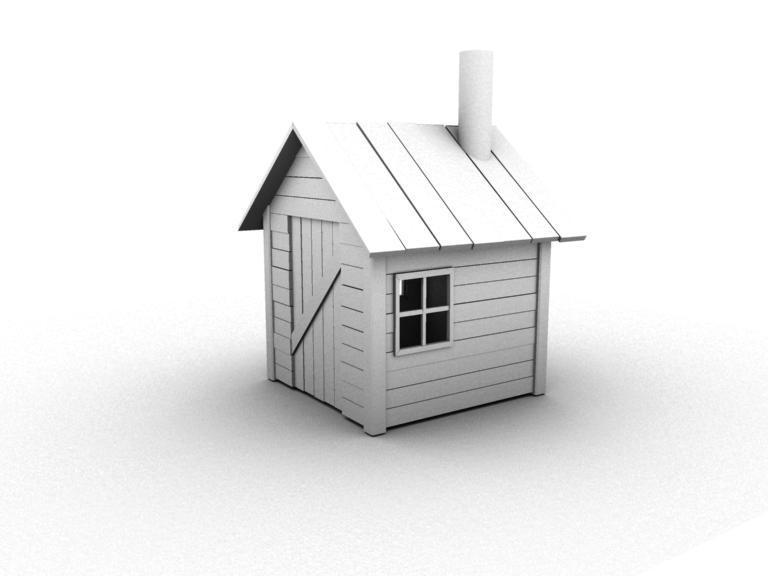

13 2.2.2 Ljus och Reflektioner I och med att vatten var ett nytt territorium för mig så fick jag ta mig en snabb överblick kring reflektioner, refraktioner och Ljus innan jag vågade mig in på någon seriös ljussättning. 2.3 Produktion Modellering Modellerna är skapade trogen till skalan av ursprungsmaterialet. Skeva skalor och förenklade byggnader med ibland små oväntade detaljer. Bild C: Modell av det lilla huset på ön i Scen 1. 7

14 2.3.2 Texturering Miljöerna är texturerade till att fånga en lite charmig sago realism med en antydan till förfall. Bild D: Scen 2 Delvis modellerad och texturerad Ljussättning Ljussättningen i de olika scenerna är renderade med Raytracing, utan Global Illumination och Final Gather Finslipning Finslipandet inkluderade bl.a. fixande och finjusteringar av Texturer och färgkomposition och jag spenderade mycket tid på att byta ändra inställningarna i Ocean Shadern för att få fram en look jag var nöjd med. 8

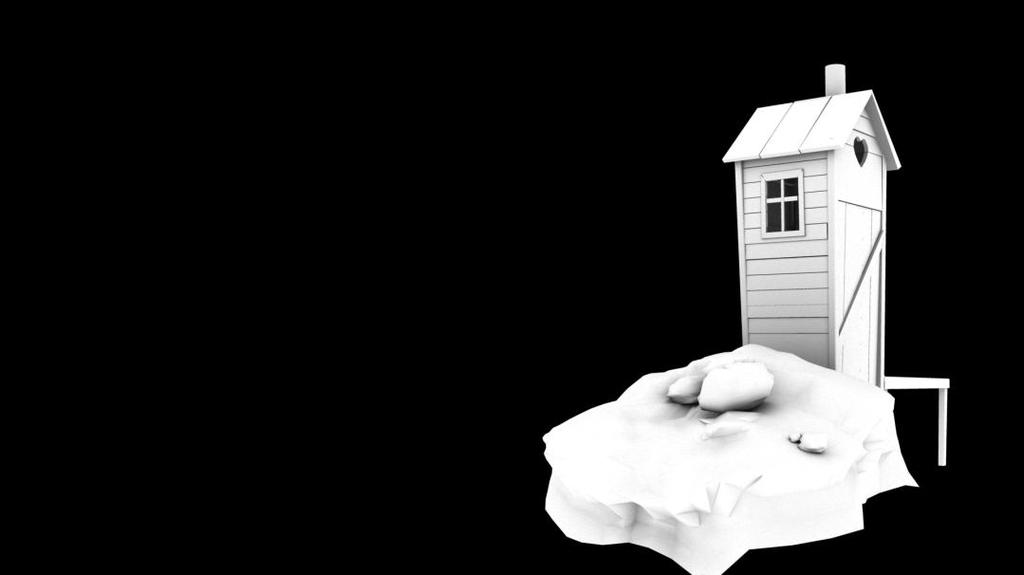

15 2.3.5 Rendering Renderade ut bilderna i två lager: ett standard och ett occlusion för att sedan föra in dem i Adobe Photoshop och sedan enkelt slå ihop dem och färgjustera lite färgjusteringar för bättre effekt. Bild E: Occlusion Rendering av Scen 3 Bild F: Rendering av Scen 3 i ett pass utan occlusion. 9

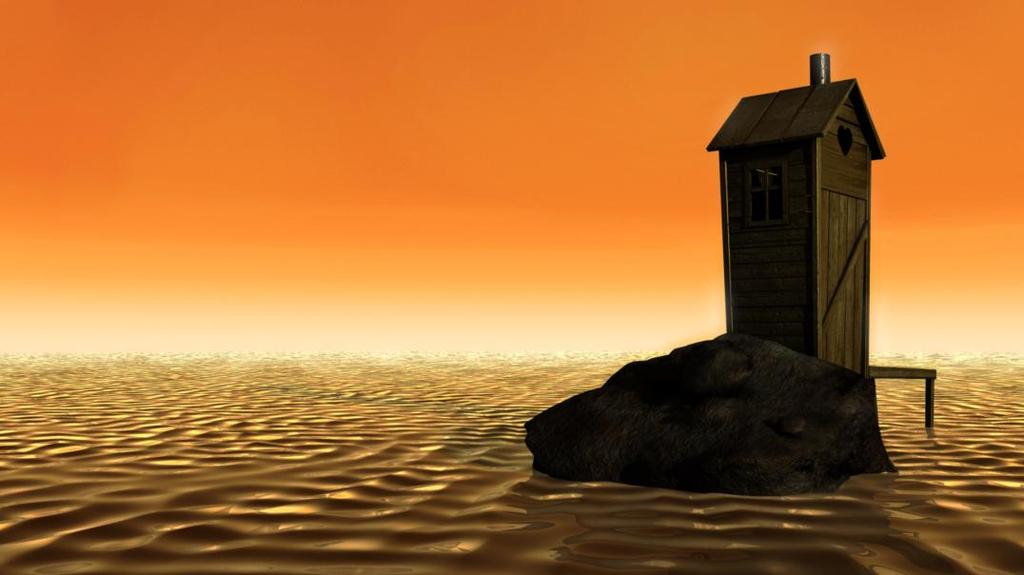

16 3 Resultat 3.1 Översikt: Jag önskade göra ett arbete som relaterade till ljussättning och rendering. Genom detta projekt fick jag en möjlighet att inkludera dessa områden i ett sammanhang jag inte provat. Uppgiften jag åtog mig vid Aveny 12 innebar att jag kunde utveckla min förmåga att analysera och testa på att överföra ett befintligt 2D material till en ny konceptuell arena. 3.2 De färdiga koncept bilderna: 10

17 11

18 3.3 Redogörelse av resultat utifrån problemställning: Konceptkonst är ett sätt att visuellt framställa idéer, om så genom en bild, en skulptur eller ett hantverk. Ett bra sätt att hitta fram till ett uttryck för idéerna och skapa något konceptuellt är medvetenhet bakom sin egna kreativa process, om det så gäller brainstorming eller analys eller att plita ned randomiserade ord på papper. Genom medvetenhet kan man effektivisera och det blir lättare att trigga idéerna i sig och att uttrycka dem. Jag har med mitt arbete fått möjlighet att undersöka och erfara hur det kan se ut när man genomför en konceptuell fas med 3D som medium. Resultatet blev för mig en process som jag vill dela in i tre moment: Förarbete, i detta fall att analysera ursprungsmaterialet för att fånga upp kärnan av stämning och uttryck. Samt söka referenser för texturer etc. Fördjupning, att fånga upp vilka bitar av genomförandet som man saknar kunskap för att genomföra uppdraget. Genomförande, som är den faktiska produktionen av materialet. Jag skulle också vilja hävda att ett nyckelmoment i processen har varit feedback. Som med det mesta i konceptuellt arbete så är det den dialog man för inför produktionen för att bestämma i förväg hur slutprodukten ska genomföras halva arbetet. 3.4 Summering av arbetet Jag har uppnått mina mål ifråga om att ha tagit projektet från början till slut och har fått erfarenhet av åtminstone ett arbetsflöde för den här typen av arbete. Koncept bilderna är producerade och blev levererade i tid och kommer nu finnas tillgänglig för nästa steg i den större processen. 12

19 4 Diskussion 4.1 2D kontra 3D koncept: fördelar och nackdelar: Den slutsats jag dragit från detta arbete är att det generellt är väldigt ineffektivt att skapa koncept i 3D istället för att skissa eller måla. Det är mycket effektivare att teckna ned idéerna lite snabbt till 2D koncept för att sedan utveckla dem vidare än att skapa det i 3D. Man kan oftast få fram resultat mycket snabbare med när man skapar 2D koncept mot för när man skapar koncept i 3D. Och med det sagt så måste jag också säga att till vissa typer av projekt så kan det vara ett alldeles utmärkt medel att utforska idéer och känsla inför en kommande slutgiltig produkt. Jag vill påstå att detta var just ett sådant sammanhang. När man skall överföra ett konstnärligt verk till ett nytt utförande. När man redan har ett material som t.ex. en text eller bild så kan det både bli rörigt och missvisande att försöka fånga den stämning och känsla som verket förmedlar. I detta fall ser jag klara fördelar med att gå fokusera kring en 3D miljö där man lite mer handgripligt kan utforska textur stilar, ljussättning och färgkomposition. En annan fördel med att skapa koncept i 3D är att man eventuellt kan återanvända scener och objekt som man skapat i processen. 4.2 Hur kunde arbetet sett annorlunda ut? Det har överlag varit en ganska smidig process. Jag var redan från början överens med min handledare om hur resultatet skulle te sig och hur arbetet fram till dess skulle se ut. Min situation var väldigt fri eftersom en stor del av det hela var att sätta min egna konstnärliga prägel på verket vilket har passat mig mycket bra som arbetsform. Det har varit väldigt lärorikt att få testa och experimentera med vatten och att ha det som en så pass stor faktor i miljön. Det jag kunde ha gjort annorlunda vore att gå djupare in i Ocean Shaderns olika funktioner och få bättre kontroll på dem och jobba mer medvetet och mindre intuitivt. Intuivitet är bra i min mening, men arbetsflödet kan bli väldigt ineffektivt om det får regera till för hög grad. En annan sak som jag kunde ha gjort som kanske kunde ha producerat lite intressanta resultat vore att ha forskat kring olika byggnadstyper och försökt identifiera vilka byggnader som ursprungsmaterialet egentligen illustrerar och på så sätt kanske kunnat föra in något fler detaljer i bilderna. När det kommer till själva upplägget av processen så gick det avsevärt smidigt och det fungerade som det var tänkt och arbetet blev slutfört i tid. Jag vill nog inte påstå att jag har lärt mig så mycket nytt i det här projektet men att jag istället har fått applicera det jag kan i nya banor. 13

20 4.3 Vad betydde egentligen arbetet? Resultatet som kommit av detta arbete har givit exempel på hur man kan gå till väga att överföra en illustrerad bok till 3D samtidigt som man behåller en konstnärlig prägel som är avpassad för 3D och dessutom vara trogen originalet. Arbetet visar på att det kan finnas en poäng i att göra koncept i 3D innan man går in i produktion istället för att använda original materialet som den enda förlagan. 14
