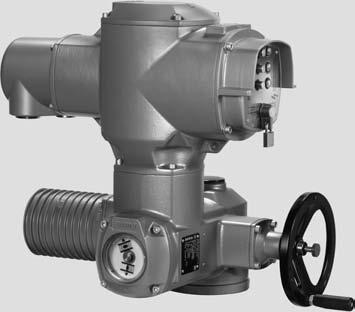

Ställdon SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 med manövermodul AUMA MATIC AM 01.1/AM 02.1

Transkript

1 Ställdon SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 med manövermodul AUMA MATIC AM 01.1/AM 02.1 Tekniska data

2 Tekniska data AM 01.1/AM Tekniska data Information I följande tabell anges både standardutförande och tillval. Det exakta utförandet beskrivs i det tekniska databladet som hör till ordern. Det tekniska databladet som hör till ordern kan laddas ner från Internet på (kommissionsnumret måste anges). 1 Ställdonets utrustning och funktioner Driftart 1) Vridmomentområde Varvtal Motor Motorspänning och frekvens Isolerklass Motorskydd Självhämning Vägbrytning SA: Korttidsdrift S2-15 min SAR: Intermittent drift S4-25 % SA: Korttidsdrift S2-30 min SAR: Intermittent drift S4-50 % SAR: Intermittent drift S5-25 % Se ställdonets typskylt Se ställdonets typskylt Trefas asynkronmotor, modell IM B9 enligt IEC Se motorns typskylt F, tropiksäker H, tropiksäker Termobrytare (NC) Termistor (PTC enligt DIN 44082) Självhämmande: Varvtal upp till 90 r/min (50 Hz), 108 r/min (60 Hz) EJ självhämmande Varvtal fr.o.m. 125 r/min (50 Hz), 150 r/min (60 Hz) Flervarvsdon är självhämmande om det inte går att ändra läget på en stillastående ventil genom att applicera ett vridmoment på utgående drivaxeln. Mekaniskt räkneverk för ändlägena ÖPPEN och STÄNGD Varv per slag: 2 till 500 (standard) eller 2 till (tillval) Enkelbrytare (1 NC och 1 NO) per ändläge, ej galvaniskt skild Tandembrytare (2 NC och 2 NO) per ändläge, brytare galvaniskt skild Trippelbrytare (3 NC och 3 NO) per ändläge, brytare galvaniskt skild Mellanlägesbrytare, (DUO-vägbrytare), fritt inställbar Momentbrytning Lägesåterföring, analog (tillval) Mekanisk lägesvisare (tillval) Gångindikering Värmeelement i styrenhetsutrymmet Motoruppvärmning (tillval) Manuell drift Förbindelse till manövermodul Steglöst inställbar momentbrytning för riktning ÖPPEN och STÄNGD Enkelbrytare (1 NC och 1 NO) per riktning, ej galvaniskt skild Tandembrytare (2 NC och 2 NO) per riktning, brytare galvaniskt skild Potentiometer eller 0/4 20 ma (RWG) Kontinuerlig visning, inställbar indikeringsskiva med symbolerna ÖPPEN och STÄNGD Blinkgivare (standard på SA; tillval på SAR) Motståndselement med 5 W, 24 V DC (internt matad) Spänningar: V AC, V AC eller 400 V AC (externt matad) Effekt storleksberoende 12,5 25 W Manuell drift för inställning och nödmanövrering; står stilla vid eldrift. Låsbar ratt AUMA rund stickpropp med skruvanslutning 1) Gäller vid märkspänning, omgivningstemperatur 40 C, genomsnittlig belastning och ett vridmoment/reglermoment enligt separata tekniska data. Driftarten får inte överskridas 1

3 AM 01.1/AM 02.1 Tekniska data Ventilanslutning Sensorsystem B1 enligt EN ISO 5210 A, B2, B3, B4 enligt EN ISO 5210 A, B, D, E enligt DIN 3210 C enligt DIN 3338 Specialkopplingar: AF, B3D, ED, DD, IB1, IB3 A med spindelsmörjning Signalering manuell drift (tillval) Indikering av aktiv/ej aktiv manuell drift via brytare (1 växelkontakt) Tekniska data för väg- och momentbrytare Mekanisk livslängd Silverpläterade kontaktytor: U min. U max. I min. I max. växelström I max. likström Guldpläterade kontaktytor: U min. U max. I min. I max. 2 x 10 6 inkopplingar 30 V AC/DC 250 V AC/DC 20 ma 5 A vid 250 V (resistiv last) 3 A vid 250 V (induktiv last, cos phi = 0,6) 0,4 A vid 250 V (resistiv last) 0,03 A vid 250 V (induktiv last, L/R = 3 µs) 7 A vid 30 V (resistiv last) 5 A vid 30 V (induktiv last, L/R = 3 µs) 5 V 30 V 4 ma 400 ma Tekniska data för blinkgivare Mekanisk livslängd Silverpläterade kontaktytor: U min. U max. I max. växelström I max. likström 10 7 inkopplingar 30 V AC/DC 250 V AC/DC 4 A vid 250 V (resistiv last) 4 A vid 250 V (induktiv last, cos phi = 0,8) 0,4 A vid 250 V (resistiv last) 2 A vid 30 V (resistiv last) Tekniska data för rattaktiveringsbrytare Mekanisk livslängd 10 7 inkopplingar Silverpläterade kontaktytor: U min. 12 V DC U max. 250 V AC I max. växelström 3 A vid 250 V (induktiv last, cos phi = 0,8) I max. likström 3 A vid 12 V (resistiv last) 2

4 Tekniska data AM 01.1/AM Manövermodulens utrustning och funktioner Spänningsförsörjning, nätfrekvens Strömförbrukning För nätspänning och nätfrekvens, se typskyltar på manövermodul och motor e Tillåtna variationer i nätspänningen: ±10 % Tillåtna variationer i nätfrekvensen: ±5 % Tillåtna variationer i nätspänningen: 10 % Motors strömförbrukning: Se typskylt på motor Manövermodulens strömförbrukning i förhållande till nätspänningen: 100 till 120 V AC = max 575 ma 208 till 240 V AC = max 275 ma 380 till 500 V AC = max 160 ma Extern spänningsförsörjning för 24 V DC +20 % / 15 % elektronik (tillval) Strömförbrukning: Grundutförande ca 200 ma, med tillval upp till 500 ma Märkeffekt Överspänningskategori Effektsteg (reversering) 1) 2) Hjälpspänningsutgång Fjärrmanöver Statusmeddelanden Lägesåterföring (tillval) Lokal manöverplats Manövermodulen är anpassad till motorns märkeffekt, se motorns typskylt Kategori III enligt IEC Reverserande kontaktorer (mekaniskt och elektriskt förreglade) för AUMA:s effektklass A1 Reverserande kontaktorer (mekaniskt och elektriskt förreglade) för AUMA:s effektklass A2 resp. A3 Tyristor-enhet för nätspänningar upp till 500 V AC (rekommenderas för reglerställdon) för AUMA:s effektklasser B1, B2 och B3 24 V DC ±5 %, max. 50 ma för försörjning av manöver, potentialfri i förhållande till den interna spänningsförsörjningen 115 V AC ±10 %, max. 30 ma för försörjning av manöver. 3), potentialfri i förhållande till den interna spänningsförsörjningen Manöver 24 V DC, ÖPPNA STOPP - STÄNG (via optokopplare, gemensam referenspotential), strömförbrukning: ca 10 ma per ingång; beakta min. impulslängd för reglerställdon Manöver 115 V AC, ÖPPNA STOPP - STÄNG NÖD (via optokopplare, gemensam referenspotential), strömförbrukning: ca 15 ma per ingång Extra förregling för riktning ÖPPNA resp STÄNG 5 signalreläer med guldkontakter: 4 slutande kontakter med gemensam referenspotential, max. 250 V AC, 0,5 A (resistiv last) - Standardkoppling: Ändläge ÖPPEN, ändläge STÄNGD, väljare FJÄRR, väljare LOKAL 1 potentialfri växlande kontakt, max 250 V AC, 0,5 A (resistiv last) - Standardkoppling: Summalarm (vridmomentfel, fasfel, motorskydd utlöst) Meddelanden i samband med positioner: - Ändläge ÖPPEN, ändläge STÄNGD (kräver tandembrytare i ställdonet), väljare FJÄRR, väljare LOKAL via väljare på nivå 2 1 potentialfri växlande kontakt, max 250 V AC, 0,5 A (resistiv last) - Standardkoppling: Summalarm (vridmomentfel, fasfel, motorskydd utlöst) Potentialfri analog utgång E2 = 0/4 20 ma (belastning max. 300 Ω). Väljare LOKAL FRÅN - FJÄRR (låsbar i alla tre lägen) Tryckknappar ÖPPNA, STOPP, STÄNG 3 lysdioder: - Ändläge STÄNGD (gul), summalarm (röd), ändläge ÖPPEN (grön) Specialfärger för de 3 lysdioderna Skyddslock, låsbart Skyddslock med synglas, låsbart 1) De reverserande kontaktorerna har en livslängd på 2 milj. inkopplingar. 2) För klassificering enligt AUMA:s effektklasser, se ställdonets Elektriska data 3) Ej möjligt i kombination med termistorrelä 3

5 AM 01.1/AM 02.1 Tekniska data Funktioner Motorskydd Elanslutning Kretsschema Brytfunktion, inställbar - Väg- eller momentberoende för ändläge ÖPPEN och ändläge STÄNGD Överlastskydd mot vridmomentsöverbelastning över hela ventilslaget Vridmomentsöverbelastning (vridmomentfel) kan tas bort från summalarmet Fasfelsövervakning med automatisk faskorrektion Ej självhållning eller självhållning vid FJÄRR Ej självhållning eller självhållning vid LOKAL Aktivering/avaktivering av gångindikering för ställdonet via blinkgivare (tillval) Positioner - Börvärde via analog ingång E1 = 0/4 20 ma - Börvärde (0/4 20 ma) och lägesåterföringen (0/4 20 ma) är galvaniskt skilda - Beteende vid signalbortfall kan ställas in - Känslighet (dödband) och paustid kan ställas in Positioner för Split Range-drift Övervakning av motortemperatur i kombination med termobrytare i ställdonets motor Extra termiskt överströmsrelä i manövermodulen i kombination med termobrytare i ställdonet Termistorrelä i kombination med termistorer i ställdonets motor AUMA rund stickpropp (S) med skruvanslutning och M-gänga Pg-gänga, NPT-gänga, G-gänga, specialgänga Guldpläterade manöverplintar (hon- och hanstift) Parkeringsram för förvaring av demonterad stickpropp på en vägg Skyddslock för stickproppsutrymme (vid demonterad stickpropp) Se typskylt 3 Driftförhållanden Montageposition Användning Kapslingsklass enligt EN Korrosionsskydd Valfri Inomhus och utomhus IP 68 med AUMA trefasmotor/enfasmotor Kapslingsklassen IP 68 uppfyller enligt AUMA följande krav: Vattendjup: Maximalt 8 m vattenpelare Varaktighet vid vattenöversvämning: Maximalt 96 timmar Upp till 10 manövreringar under översvämningen Reglerdrift är inte möjlig vid översvämning För det exakta utförandet, se ställdonets/manövermodulens typskyltar KS: Lämpad för uppställning i industrianläggningar, vatten- eller kraftverk i måttligt belastad atmosfär samt för uppställning i tillfälligt eller permanent belastad atmosfär med måttlig koncentration av skadliga ämnen (t.ex. i reningsverk, kemisk industri) KX: Lämpad för uppställning i extremt belastad atmosfär med hög luftfuktighet och hög koncentration av skadliga ämnen KX-G: Som KX men utförande utan aluminium (utvändiga delar) Uppställningshöjd Täcklack Färg m över havet > m över havet; kontakt med tillverkaren krävs Lack baserad på polyuretan (pulverlack) AUMA silvergrå (liknande RAL 7037) 4

6 Tekniska data AM 01.1/AM 02.1 Omgivningstemperatur Vibrationstålighet enligt IEC Livslängd Vikt On/off-drift: 25 C till +70 C Reglerdrift: 25 C till +60 C För det exakta utförandet, se ställdonets/manövermodulens typskyltar 1 g, från 10 till 200 Hz Beständig mot vibrationer och skakningar vid start resp. vid fel på anläggningen. Utmattningshållfasthet kan ej härledas från dessa värden. Gäller inte i kombination med växlar. On/off-drift (driftcykler ÖPPNA - STÄNG - ÖPPNA): SA 07.2/07.6 SA 10.2: SA 14.2/14.6 SA 16.2: Reglerdrift: 1) SAR 07.2/07.6 SAR 10.2: 7,5 miljoner reglersteg SAR 14.2/14.6 SAR 16.2: 5,0 miljoner reglersteg Se separata tekniska data 4 Övrigt EU-direktiv Elektromagnetisk kompatibilitet (EMC): (2004/108/EG) Lågspänningsdirektiv: (2006/95/EG) Maskindirektiv: (2006/42/EG) 1) Livslängden beror på belastning och kopplingsfrekvens. Hög kopplingsfrekvens medför endast sällan en bättre reglering. För en så lång och underhålls-/störningsfri drift som möjligt bör kopplingsfrekvensen inte väljas högre än vad processen kräver 5

7 Dimensions Multi-turn actuators with integral controls AUMA MATIC With AUMA plug/socket connector and 3-phase AC motor HH M N SA 07.2 SA 16.2 SAR 07.2 SAR 16.2 AM 01.1 AM 02.1 Ø D3 Ø D2 2) 3) Protection tube for rising valve stem G E Space required for removal H3 Ø D 1) A5 H1 h t Version for non-rising valve stem A6 J H2 5) F H4 Ø D1 Ø d3 d4 Base of SA without output drive A Ø d2 Ø d1 C1 1) C2 C3 Indicator glass for mech. position indicator 2) Output drives according to EN ISO 5210, DIN 3210, DIN 3338, b dimensions see next page B2 L a Ø D4 A4 A1 B1 1) Exact dimensions according to motor used 2) Only if ordered additionally 3) In steps of 100 mm length each 4) Standard, other threads on request Handwheel shaft P1 P2 P3 A3 A2 BB Space required for removal Multi-turn actuator type Dimensions SA 07.2/AM 01.1 SA 07.6/AM 01.1 SA 10.2/AM 01.1 SA 14.2/AM 02.1 SA 14.6/AM 02.1 SA 16.2/AM 02.1 SAR 07.2/AM 01.1 SAR 07.6/AM 01.1 SAR 10.2/AM 01.1 SAR 14.2/AM 02.1 SAR 14.6/AM 02.1 SAR 16.2/AM 02.1 EN ISO 5210/DIN 3210 F07 (F10/G0) F07 (F10/G0) F10 (G0) F14 (G1/2) F14 (G1/2) F16 (G3) A A A A ,5 A A B B C1 1) C C Ø D Ø D Ø D2 G 1¼ " G 1¼ " G 2 " G 2 ½ " G 2 ½ " G 3 " Ø D3 42 x x x x x x 4.1 Ø D E F G H H H H J L ,8 45,8 45,8 M N P1 4) M20 x 1.5 M20 x 1.5 M20 x 1.5 M20 x 1.5 M20 x 1.5 M20 x 1.5 P2 4) M32 x 1.5 M32 x 1.5 M32 x 1.5 M32 x 1.5 M32 x 1.5 M32 x 1.5 P3 4) M25 x 1.5 M25 x 1.5 M25 x 1.5 M25 x 1.5 M25 x 1.5 M25 x 1.5 BB min HH min Ø a 20 d7 20 d7 20 d7 30 d7 30 d7 30 d7 b Ø d 1 90 (125) 90 (125) Ø d 2 55 (70/60) 55 (70/60) 70 (60) Ø d 3 70 (102) 70 (102) d 4 4 x M8 (4 x M10) 4 x M8 (4 x M10) 4 x M10 4 x M16 4 x M16 4 x M20 h t We reserve the right to alter data according to improvements made. Previous documents become invalid with the issue of this document. Issue /2 Y /002/en

8 Stem nut SA 07.2 SA 16.2 SAR 07.2 SAR 16.2 AM 01.1 AM 02.1 EN ISO 5210 A DIN 3210 A Arrangement of holes d4 Plug sleeve 3) Output drives EN ISO 5210 B 1 = Ød7 EN ISO 5210 B2< Ø d7 > Ø d7 min. DIN 3210 B = Ød7 g h Zxd4 > h L Output drives according to Ød5 Ød6 Ød2 Ød3 Ød1 > L1 t h Dimensions EN ISO 5210 DIN 3338 DIN 3210 AUMA multi-turn actuator type SA 07.2/SA 07.6 SA 10.2 SA 14.2/SA14.6 SA 16.2 EN ISO DIN 3210 F07 F10 G0 F10 G0 F14 G1/2 F16 G F max. kn Ø d Ø d Ø d d4 M8 M10 M10 M10 M10 M16 M20 Ø d Ø d6 max g h L Z Weight kg b JS 9 1) Ø d7 H Ø d7 min L t 1) Missing dimensions refer to output drive A b d7 Bore with keyway 3) EN ISO 5210 B3=Ød10 EN ISO 5210 B 4 Ø dy DIN 3210 E = Ø d10 Missing dimensions refer to output drive A Dog coupling 3) DIN 3338 C = Ød11 b t > L1 h Ø d11 > h > h11 Ø d12 d10 dy b JS 9 1) Ø d10 H Ø dy max L t 1) Weight kg b1 H11 14* Ø d11 H11 28* Ø d11 min Ø d11 max. 2) d h11 7* Missing dimensions refer to output drive A Shaft coupling DIN 3210 D Issue 1.11 L5 L4 L3 L2 2/2 Y /002/en Ø d8 g b3 h L L L L t Missing dimensions refer to output drive A t2 Weight kg ) Dimensions depend on Ø d7 / Ø d10, refer to DIN ) For rising valve stem Ø d11 max. = Ø d5 of type A 3) Weight included in actuator * Dimensions outside DIN 3338 We reserve the right to alter data according to improvements made. Previous documents become invalid with the issue of this document. b3 d8 b1

9 Certifikat Försäkran för inbyggnad och EU-försäkran om överensstämmelse
