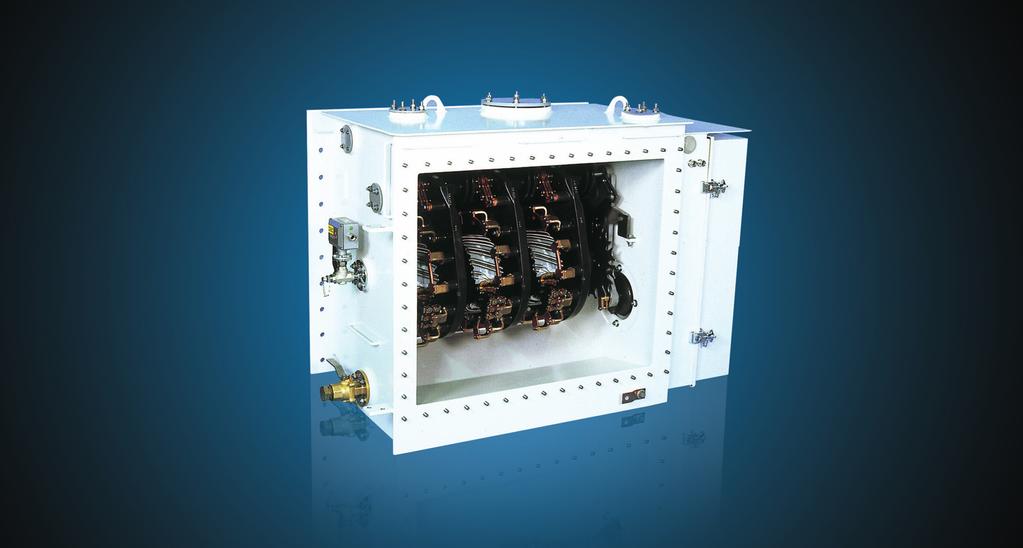

1 1ZSE sv, Rev. 4 Lindningskopplare, typ UZ Användarhandbok

2 Bruksanvisning i original Informationen som lämnas i detta dokument avses vara generell och täcker inte alla möjliga tillämpningar. En specifik tillämpning som inte behandlas ska hänvisas direkt till ABB eller behörig företrädare. ABB lämnar inga garantier eller intyganden och påtar sig inget ansvar för riktigheten hos informationen i detta dokument eller för användningen av sådan information. All information i detta dokument kan ändras utan förvarning. Detta dokument får ej kopieras utan skriftligt tillstånd från oss och innehållet får ej delges tredje part eller användas för något icke godkänt ändamål. Överträdelse beivras.

3 Tillverkardeklaration Tillverkaren ABB AB Components LUDVIKA intygar härmed att produkterna överensstämmer med följande krav: Lindningskopplare, typerna UZE och UZF med motormanöverdon, typ BUF 3 Maskinen, som betraktas som en komponent på en mineraloljefylld krafttransformator, överensstämmer i sin konstruktion med kraven i Maskindirektiv 89/392/EEG (kompletterat med 91/368/EEG och 93/44/EEG) och 93/68/EEG (märkning) förutsatt att installationen och den elektriska anslutningen utförts korrekt av transformatortillverkaren (i överensstämmelse med våra installationsanvisningar) och EMC-direktiv 89/336/EEG) beträffande inneboende karakteristika för emissions- och immunitetsnivåer och Lågspänningsdirektiv 73/23/EEG (modifierat av direktiv 93/68/EEG) gällande inbyggd motor och apparatur i reglerkretsar. Inkorporeringsintyg: Produkterna ovan får inte tas i drift innan utrustningen, i vilken de har inkorporerats, har deklarerats överensstämma med maskindirektivet. Datum Undertecknat av... Hans Linder Titel Chef lindningskopplare, lokala produktenheten Components

4 Inledning Lindningskopplare typ UZ tillverkade av ABB har utvecklats under många år för att ge maximal tillförlitlighet. Den enkla och robusta konstruktionen ger en livslängd som är lika med transformatorns livslängd. Minimalt underhåll krävs för störningsfri drift. De enda delar som behöver underhåll är kontakterna, som kan behöva bytas under livstiden, isoler oljan samt motormanöverdonet. Konstruktionen gör att alla delar är lätt åtkomliga, vilket gör att inspektion och underhåll går snabbt och enkelt. Lindningskopplaren typ UZE/UZF är placerad i en oljefylld tank, skild från transformatortanken. Motormanöverdonet är monterat på sidan av lindningskopplartanken. Säkerhetsvarningar Följande varningar och anmärkningar används i denna handbok: anger en omedelbart farlig situation som, om den ej undviks, kan medföra allvarlig personskada eller dödsfall. Signalordet skall endast användas i de mest extrema situationer. anger också en potentiellt farlig situation som, om den ej undviks, kan medföra allvarlig personskada eller dödsfall. VIKTIGT VIKTIGT anger en potentiellt farlig situation som, om den ej undviks, kan medföra mindre eller måttlig personskada. Det kan även användas för att varna för osäkra rutiner. VIKTIGT kan också användas för att ange risk för skada på egendom. Säkerhetsanvisningar Personal som manövrerar och inspekterar lindningskopplaren måste ha god kännedom om utrustningen och måste vara medveten om de risker som påpekas i denna handbok. Personal som utför elektriska anslutningar i motormanöverdonet måste vara behörig. Små mängder explosiva gaser kan komma ut ur torkapparaterna (apparater med torkmedel eller envägsventil). Se till att ingen öppen eld och inga heta ytor eller gnistor förekommer i torkapparatens omedelbara närhet. Lindningskopplartanken är oljefylld. Luckorna får endast öppnas av en specialist och då endast efter att transformatorn har tagits ur drift och lindningskopplaren har tömts. Luckan för åtkomst till ledarna, ovanpå UZF-tanken, får öppnas endast efter att transformatorns huvudtank har tömts. VIKTIGT När en övervakningsenhet har löst ut, måste en specialist inspektera utrustningen. Lindningskopplaren måste tömmas, öppnas och undersökas noggrant innan transformatorn spänningssätts på nytt. 4 Användarhandbok UZ 1ZSE sv, Rev. 4

5 Drift Veven får inte sättas i under elektrisk omkoppling. Om lindningskopplaren inte är i exakt läge och veven tas ut, kommer motormanöverdonet att starta och gå till exakt läge om spänningen är tillslagen. Termostat för extra värmeelement (tillval). Rekommenderad inställning är +5 C. Hygrostat för extra värmeelement (tillval). Rekommenderad inställning är ungefär 60 %. Uttag (tillval) med jordfelsbrytare. Normalt styrs lindningskopplaren av en spänningsregulator och ingen manuell manövrering av lindningskopplaren eller motormanöverdonet behövs. Underhållsschema Om spänningen bryts under en manöver, kommer manövern att fullföljas när spänningen återkommer. Lägesindikatorn visar aktuellt läge. Släpvisarna visar de maximi- och minimilägen mellan vilka lindningskopplaren har arbetat sedan senaste återställning. Indikatorn för pågående koppling visar RÖTT under pågående koppling och VITT när lindningskopplaren är i läge. För återställning av nödstoppet, vrid knappen medurs. NÄR-/FJÄRR-omkopplare. I läge NÄR kan lindningskopplaren manövreras med manöverställaren ÖKA/MINSKA. I läge NÄR är fjärrmanövrering omöjlig. I läge FJÄRR manövreras lindningskopplaren från kontrollrummet eller av en spänningsregulator. Närmanövrering är inte möjlig med omkopplare i FJÄRR-läge. VIKTIGT För att behålla lindningskopplarens höga tillförlitlighet är det viktigt att kontroller och revisioner utförs enligt de intervall som anges på märkskylten. Underhåll på lindningskopplaren består av tre huvudsakliga moment: Inspektion som ska utföras av stationspersonalen en gång om året (se nedan). Revision som ska utföras av en specialist enligt de intervall som anges på märkskylten. Kontaktbyte ska utföras av specialist. Behovet av byte bestäms vid revisionen. En specialist är en serviceingenjör från ABB eller en person som utbildats och auktoriserats av ABB för underhållsarbete på UZ-lindningskopplare. Vid strömavbrott till motormanöverdonet är det möjligt att veva lindningskopplaren för hand. Sätt veven på axeln. Veva i önskad riktning enligt informationsskylten ovanför axeln. 20 varv för en fullföljd manöver. Fortsätt veva tills indikatorn för pågående koppling visar vitt. När veven är isatt är all elektrisk manövrering omöjlig. 1ZSE sv, Rev. 4 Användarhandbok UZ 5

6 Inspektion VIKTIGT Godkännande ska ges av den stationsingenjör som är ansvarig för inspektionen och för manövreringen av lindningskopplaren. Vi rekommenderar att lindningskopplaren inspekteras en gång per år. Detta gäller i huvudsak motormanöverdonet och avser visuell inspektion inuti BUF 3-skåpet för att kontrollera att inget sitter löst och att värmeelementet fungerar. I motormanöverdonet registrerar ett räkneverk varje kopplingsoperation. Vid inspektion läses räkneverket av och avläsningen antecknas. Om möjligt ska motorn och räkneverket provas genom att manövreras ett steg framåt och sedan tillbaka. Om lindningskopplaren har sitt eget oljeexpansionskärl, ska torkapparaten och oljenivåvisaren på expansionskärlet kontrolleras enligt instruktionerna från transformatortillverkaren. Inspektionen kan utföras när transformatorn är i drift. Följande ska kontrolleras på expansionskärlet: oljenivå torkapparat Följande ska kontrolleras i motormanöverdonet: motor och räkneverk nödstopp värmeelement jordfelsbrytare för uttaget (tillval) Om lindningskopplaren är utrustad med oljefilterenhet ska tryckfallet över filtret kontrolleras. Erforderliga verktyg Följande ut utrustning behövs för inspektionen: en uppsättning skruvmejslar penna och anteckningsblock Tillvägagångssätt Kontroll av torkapparat och oljenivå måste utföras från marknivå eftersom transformatorn är spänningssatt. 1. Kontroll av torkapparat Torkapparaten och röret från expansionskärlet kan innehålla explosiva gaser. Ingen öppen eld och inga heta ytor eller gnistor får finnas i närheten när torkapparaten lossas. Om oljeexpansionskärlet har en torkapparat med torkmedel och mer än hälften av detta har ändrat färg, måste torkmedlet torkas eller bytas ut. För torkning, se nedan. Torkmedlet börjar normalt ändra färg i botten av torkapparaten. Om det har ändrat färg i toppen finns det ett läckage i anslutningarna till expansionskärlet. Lokalisera och täta läckaget. Om torkapparaten har ett oljelås, kontrollera oljenivån. Byte av torkmedel sker på följande sätt: Demontera torkapparaten och töm ut medlet. Byt ut mot nytt torkmedel. Alternativt kan det gamla torkmedlet placeras på ett nät och torkas i en ugn, i en temperatur på omkring 100 o C (212 o F), tills det ändrar färg igen. Fyll torkapparaten med torkmedel. Rengör gängorna och sätt på gängtejp. Återmontera torkapparaten. 2. Kontroll av oljenivån Vid +20 C (68 F) fylls olja på upp till en nivå där oljenivåindikatorn befinner sig mittemellan MIN. och MAX. Vid andra temperaturer än +20 C (68 F), gör enligt följande: För var 10:e C (18 F) temperaturökning, öka oljenivån en tiondel på oljenivåindikatorns skala. För var 10:e C (18 F) temperaturminskning, minska oljenivån en tiondel på oljenivåindikatorns skala. 6 Användarhandbok UZ 1ZSE sv, Rev. 4

7 3. Kontroll av motorn och räkneverket Öppna motormanöverdonets dörr och vrid omkopplaren till läge NÄR. Vrid sedan manöverställaren till läge ÖKA (MINSKA). Kontrollera att motorn fungerar korrekt, att lägesindikatorn ökar (minskar) ett steg och att räkneverket går ett steg framåt för varje kopplingsoperation. Anteckna räkneverkets ställning. Räkneverket visar antalet kopplingsoperationer lindningskopplaren utfört (revisionsschemat kan bestämmas med hjälp av denna information). Vrid sedan manöverställaren till läge MINSKA (ÖKA). Kontrollera att motorn fungerar korrekt också i den riktningen, att lägesindikatorn minskar (ökar) ett steg och att räkneverket går ytterligare ett steg framåt. Återställ släpvisarna. 4. Kontroll av nödstoppet Ge en ÖKA- eller MINSKA-impuls och tryck efter en sekund på nödstoppet. Manövern skall då avbrytas. Återställ nödstoppet genom att vrida knappen medurs och ställa motorskyddsbrytaren i läge TILL. Den påbörjade manövern skall nu fullföljas. Manövrera tillbaka till driftläge. 5. Kontroll av jordfelsbrytaren (tillval) Om motormanöverdonet är utrustat med ett uttag, ska jordfelsbrytaren provas genom att man trycker in testknappen på uttaget. 6. Kontroll av torkapparat Innan något arbete utförs inuti motormanöverdonet måste det göras spänningslöst. OBS! Motorn, kontaktorerna och värmeelementet kan ha olika matningar. Bryt inkommande spänningsmatning. Kontrollera genom att känna med handen på skyddsplåten att värmelementet har fungerat. Anslut inkommande spänningsmatning igen. Avsluta inspektionen genom att vrida omkopplaren till läge FJÄRR och stänga skåpdörren. 7. Kontroll av oljefilterenheten (tillval) Om lindningskopplaren är utrustad med en oljefilterenhet från ABB: läs av manometern anteckna värdet så att förändringen kan följas från år till år Om trycket är i närheten av eller över 2,0 bar bör filterinsatsen bytas. Byt filterinsatsen om fukt misstänks ha kommit in i lindningskopplarlådan. Tillkalla specialist om filterinsatsen behöver bytas. Kontrollera även förekomst av läckage. Alla läckor måste tätas! 1ZSE sv, Rev. 4 Användarhandbok UZ 7

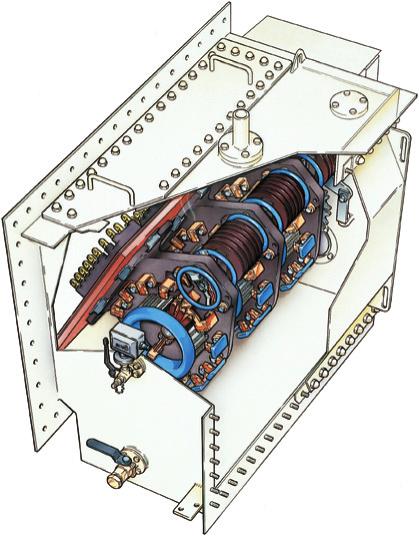

8 Lindningskopplarens konstruktion, typ UZ (UZF visas). 1. Anslutning till expansionskärl 2. Luckan för åtkomst till ledare, gäller endast UZF 3. Anslutningsfläns till transformatorlåda 4. Plintar för ledare 5. Tryckvakt 6. Oljeventil 7. Lindningskopplarlåda 8. Lyftögla 9. Frontkåpa 10. Brytväljarkropp 11. Förväljare 12. Fast kontakt 13. Rörligt kontaktsystem 14. Överkopplingsmotstånd 8 Användarhandbok UZ 1ZSE sv, Rev. 4

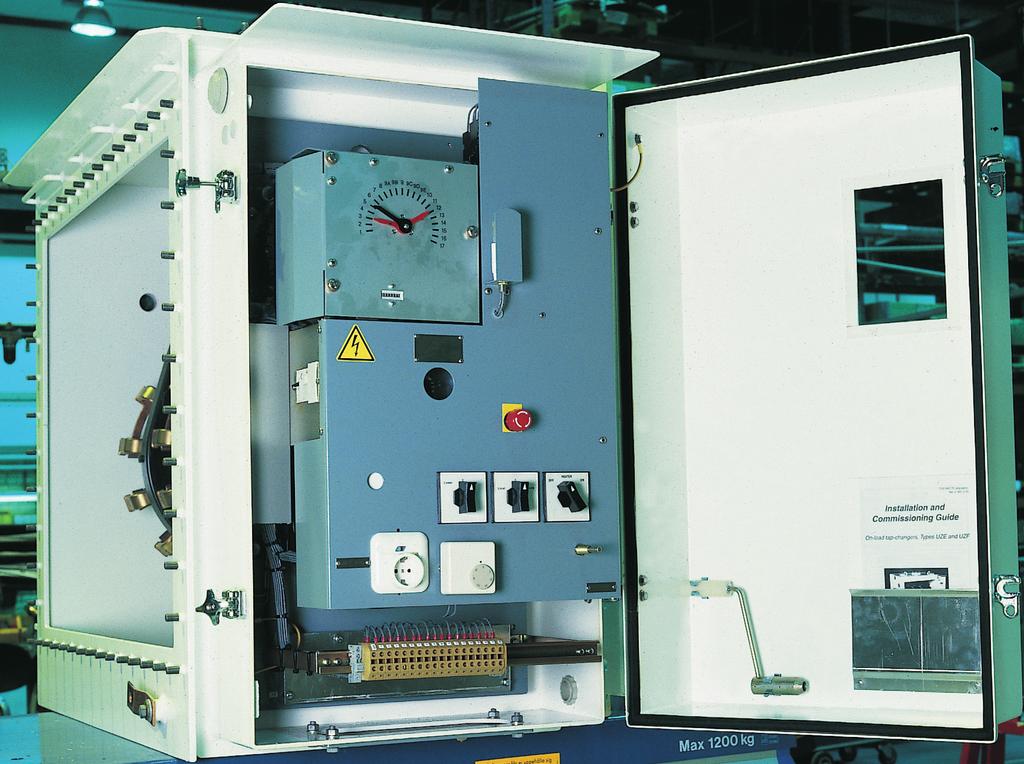

9 Motormanöverdonets konstruktion, typ BUF Motorskyddsbrytare Låsanordning förberedd för hänglås Luftventil Släpvisare för minimiläge Lägesindikator Släpvisare för maximiläge Räkneverk Lampa (25 W, E14-sockel) Axel för vev Nödstopp Indikator för pågående koppling (röd = pågår, vit = stannläge) 12. Värmeelement 50 W (+ tillval 250 W) 13. Uttag med jordfelsbrytare (tillval) 14. Termostat eller hygrostat för extra värmeelement 250 W (tillval) 15. Kopplingsplint 16. ÖKA/MINSKA-manöverställare 17. NÄR-/FJÄRR-omkopplare (fjärrläge för automatisk drift) 18. Omkopplare för extra värmeelement (tillval) 19. Serienummer 20. Dörrmanövrerad omkopplare för lampa 21. Vev 22. Beskrivningar och kretsschema 1ZSE sv, Rev. 4 Användarhandbok UZ 9

10

11

12 Kontakt ABB AB Components Ludvika Tel.: Fax: E-post: Copyright 2013 ABB, alla rättigheter förbehållna. 1ZSE en, Rev. 4,
