1 Teknisk katalog Frekvensomriktare Emotron VFX/FDU kw, V Kappslingsklass: IP20, IP21 och IP54

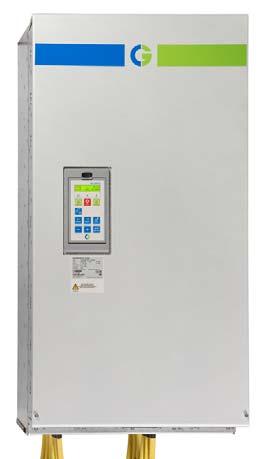

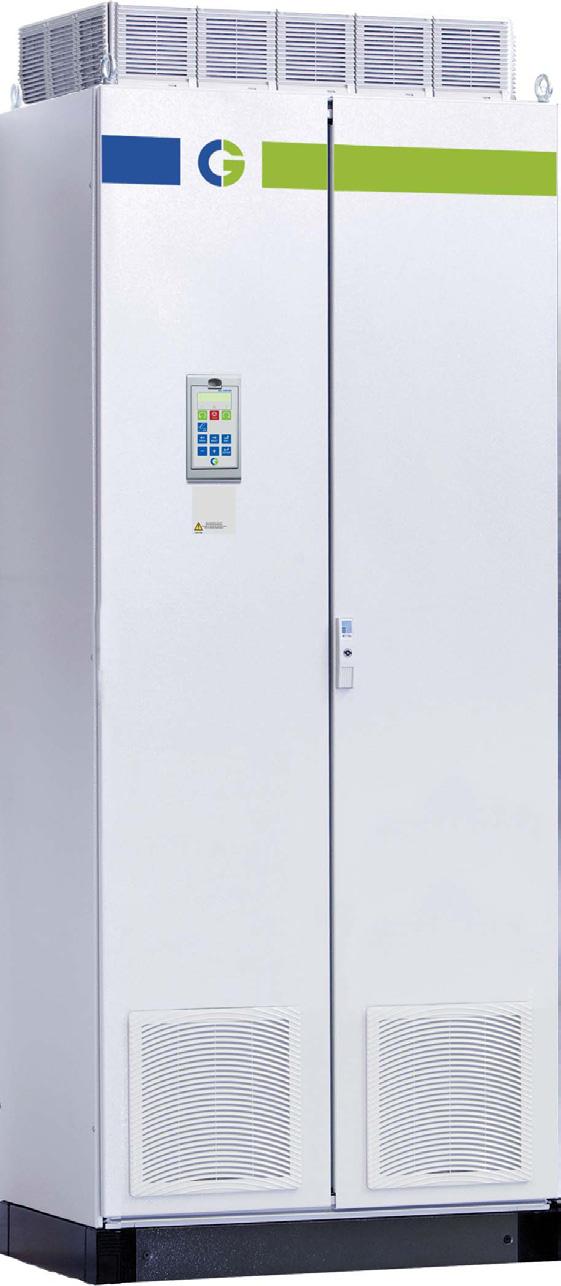

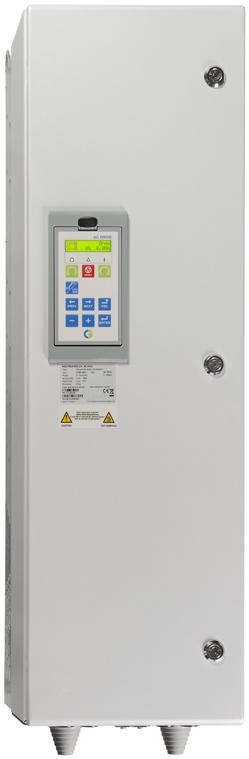

2 EMOTRON VFX Emotron VFX 2.0 / Hög dynamik för krävande applikationer Emotron VFX 2.0 frekvensomriktare optimerar processer och förebygger skador och stillestånd. Kombinationen av direkt momentreglering, exakt varvtalsreglering och effektiv vektorbromsning gör den till ett idealiskt alternativ för alla högdynamiska och konstanta momentapplikationer, t.ex. kranar, krossar, kvarnar, omrörare och centrifuger. UL 840 GOST R Kännetecknande egenskaper Robust och certifierad IP54 metallkonstruktion ger kostnadseffektiv installation nära applikationen. Samtliga storlekar levereras med inbyggt kategori C3 EMC-filter som standard. C3-kraven uppfylls med 80 m motorkabel. Direkt momentreglering reagerar extremt snabbt och korrigerar avvikelser till följd av plötsliga laständringar. Mjuka starter minimerar startströmmarna och ger tillgång till full överlastbarhet redan från start. Standardenheter är UL (UL 840) - och maringodkända (DNV). Integrerad vektorbromsfunktion säkerställer snabb, kontrollerad inbromsning, vilket ger hög produktivitet och säkerhet. Inbyggd bromschopper, tillval. Varvtalsstyrda fläktar ger mindre oljud, jämnare arbetstemperatur och högre verkningsgrad. Modulsäkringar är standard för storlekar över 300 A vid 480 V och över 250 A vid 690 V. Löstagbar kontrollpanel med stöd för flera språk ingår som standard. Följande språk stöds i kontrollpanelen: Engelska, svenska, holländska, tyska, franska, spanska, ryska, italienska, tjeckiska och turkiska. Driftparametrar kan anges i dina egna processenheter, t ex m/s, ton/h eller cykler/min. Löstagbar kontrollpanel med eget minne gör det lätt att överföra eller kopiera inställningar mellan frekvensomriktare. För storlekar 90 A och högre finns en vätskekyld variant. 1 CG Drives & Automation r3

3 EMOTRON VFX Emotron VFX version IP54 (modell och upp finns även tillgängliga som IP20). Typisk motoreffekt vid nätspänning 400 V och 460 V Modell Max. ut ström [A]* Normal drift (120 %, 1 min var 10:e minut) 400 V [kw] 460 V [hk] Märkström [A] 400 V [kw] 460 V [hk] Märkström [A] VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX48-1K VFX48-1K VFX48-1K VFX48-1K VFX48-1K Tung drift (150 %, 1 min var 10:e minut) Typstorlek ** B C D E F G (2) H (2) I (3) J (4) KA (5) VFX48-1K L (7) VFX48-2K M (8) VFX48-2K N (9) VFX48-2K O (10) Större storlekar kan erbjudas på begäran K (6) IP klass IP54 väggmontage IP20 modul eller IP54 skåp * Tillgängligt under begränsad tid, så länge som omriktartemperaturen tillåter. Märkdata gäller vid 40 C omgivningstemperatur. ** Nummer i parentes, t.ex. G (2), indikerar antal parallella kraftmoduler. Obs: beräkna tillgänglig 230 V motoreffekt genom att multiplicera effektvärdet (kw) vid 400 V från tabellen ovan med 0,575 eller använd motorns märkström vid val av omriktarstorlek. Exempel: VFX48-046, 22 kw x 0,575 = 12,6 kw vid 230 V CG Drives & Automation r3 2

4 EMOTRON VFX Emotron VFX version IP54 (modell och upp finns även tillgängliga som IP20 ). Typisk motoreffekt vid nätspänning 525 V Modell Max. ut ström [A]* Normal drift (120 %, 1 min var 10:e minut) 525 V [kw] Märkström [A] Tung drift (150 %, 1 min var 10:e minut) Typstorlek ** 525 V [kw] Märkström [A] VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX B C D F69 H69 (2) I69 (3) J69 (4) VFX VFX KA69 (5) VFX69-1K K69 (6) VFX69-1K L69 (7) VFX69-1K M69 (8) VFX69-1K N69 (9) VFX69-2K O69 (10) VFX69-2K P69 (11) VFX69-2K Q69 (12) VFX69-2K R69 (13) VFX69-2K S69 (14) VFX69-3K T69 (15) IP-klass IP54 väggmontage IP20 modul eller IP54 skåp * Tillgängligt under begränsad tid, så länge som omriktartemperaturen tillåter. Märkdata gäller vid 40 C omgivningstemperatur. ** Nummer i parentes, t.ex. H69 (2), indikerar antal parallella kraftmoduler. 3 CG Drives & Automation r3

5 EMOTRON VFX Emotron VFX version IP54 (modell och upp finns även tillgängliga som IP20). Typisk motoreffekt vid nätspänning 575 V och 690 V Modell Max. ut ström [A]* Normal drift (120 %, 1 min var 10:e minut) 575 V [hk] 690 V [kw] Märkström [A] 575 V [hk] 690 V [kw] Märkström [A] VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX Tung drift (150 %, 1 min var 10:e minut) Typstorlek ** F69 H69 (2) I69 (3) J69 (4) KA69 (5) VFX69-1K K69 (6) VFX69-1K L69 (7) VFX69-1K M69 (8) VFX69-1K N69 (9) VFX69-2K O69 (10) VFX69-2K P69 (11) VFX69-2K Q69 (12) VFX69-2K R69 (13) VFX69-2K S69 (14) VFX69-3K T69 (15) IP-klass IP54 väggmontage IP20 modul eller IP54 skåp * Tillgängligt under begränsad tid, så länge som omriktartemperaturen tillåter. Märkdata gäller vid 40 C omgivningstemperatur. ** Nummer i parentes, t.ex. H69 (2), indikerar antal parallella kraftmoduler. CG Drives & Automation r3 4

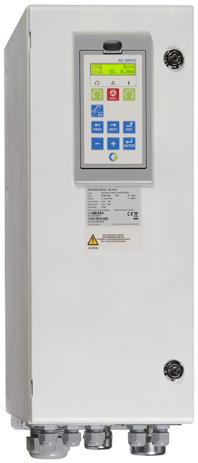

6 EMOTRON FDU Emotron FDU 2.0 / Säkra flödet och spara energi Emotron FDU 2.0 frekvensomriktare har utvecklats speciellt för tryck och flödesstyrning vid applikationer med varierande vridmomentsbelastningar. Den anpassar kontinuerligt motorvarvtalet till erforderlig nivå, vilket minimerar energiförbrukning och mekaniskt slitage. En unik övervakningsfunktion skyddar din process från skador och oplanerade stillestånd. Vanliga applikationer är pumpar, fläktar, kompressorer och blåsmaskiner. UL 840 GOST R Kännetecknande egenskaper Robust och certifierad IP54 metallkonstruktion ger kostnadseffektiv installation nära applikationen. Samtliga storlekar levereras med inbyggt kategori C3 EMC-filter som standard. C3-kraven uppfylls med 80 m motorkabel. Mjuka starter minimerar startströmmar och linjära stopp förhindrar tryckslag. En Emotron FDU kan styra upp till sju pumpar/fläktar utan externt styrsystem. Energisparfunktion pausar motorn när den ej behöver köras för att upprätthålla tryck. Automatisk pumprensning, genom att pumpen ställs in för att gå med fullt varvtal med vissa intervall, för att spola bort slam som annars kan sänka verkningsgraden. Varvtalsstyrda fläktar medför mindre oljud, jämnare arbetstemperatur och högre verkningsgrad. Modulsäkringar är standard för storlekar över 300 A vid 480 V och över 250 A vid 690 V. Löstagbar kontrollpanel med stöd för flera språk ingår som standard. Följande språk stöds i kontrollpanelen: Engelska, svenska, holländska, tyska, franska, spanska, ryska, italienska, tjeckiska och turkiska. Driftparametrar kan anges i dina egna processenheter, t. ex. mm/s, ton/h eller cykler/min. Löstagbar kontrollpanel med eget minne gör det lätt att överföra eller kopiera inställningar mellan frekvensomriktare. Standardenheter är UL (UL 840) - och maringodkända (DNV). För storlekar 90 A och högre finns en vätskekyld variant. 5 CG Drives & Automation r3

7 EMOTRON FDU Emotron FDU version IP54 (modell och upp finns även tillgängliga som IP20). Typisk motoreffekt vid nätspänning 400 V och 460 V Modell Max. ut ström [A]* Normal drift (120 %, 1 min var 10:e minut) 400 V [kw] 460 V [hk] Märkström [A] 400 V [kw] 460 V [hk] Märkström [A] FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU48-1K FDU48-1K FDU48-1K FDU48-1K FDU48-1K Tung drift (150 %, 1 min var 10:e minut) Typstorlek ** B C D E F G (2) H (2) I (3) J (4) KA (5) FDU48-1K L (7) FDU48-2K M (8) FDU48-2K N (9) FDU48-2K O (10) Större storlekar kan erbjudas på begäran K (6) IP-klass IP54 väggmontage IP20 modul eller IP54 skåp * Tillgängligt under begränsad tid, så länge som omriktartemperaturen tillåter. Märkdata gäller vid 40 C omgivningstemperatur. ** Nummer i parentes, t.ex. G (2), indikerar antal parallella kraftmoduler. Obs: beräkna tillgänglig 230 V motoreffekt genom att multiplicera effektvärdet (kw) vid 400 V från tabellen ovan med 0,575 eller använd motorns märkström vid val av omriktarstorlek. Exempel: VFX48-046, 22 kw x 0,575 = 12,6 kw vid 230 V CG Drives & Automation r3 6

8 EMOTRON FDU Emotron FDU version IP54 (modell och upp finns även tillgängliga som IP20). Typisk motoreffekt vid nätspänning 525 V Modell Max. ut ström [A]* Normal drift (120 %, 1 min var 10:e minut) 525 V [kw] Märkström [A] Tung drift (150 %, 1 min var 10:e minut) Typstorlek ** 525 V [kw] Märkström [A] FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU B C D F69 H69 (2) I69 (3) J69 (4) FDU FDU KA69 (5) FDU69-1K K69 (6) FDU69-1K L69 (7) FDU69-1K M69 (8) FDU69-1K N69 (9) FDU69-2K O69 (10) FDU69-2K P69 (11) FDU69-2K Q69 (12) FDU69-2K R69 (13) FDU69-2K S69 (14) FDU69-3K T69 (15) IP-klass IP54 väggmontage IP20 modul eller IP54 skåp * Tillgängligt under begränsad tid, så länge som omriktartemperaturen tillåter. Märkdata gäller vid 40 C omgivningstemperatur. ** Nummer i parentes, t.ex. H69 (2), indikerar antal parallella kraftmoduler. 7 CG Drives & Automation r3

9 EMOTRON FDU Emotron FDU version IP54 (modell och upp finns även tillgängliga som IP20). Typisk motoreffekt vid nätspänning 575 V och 690 V Modell Max. ut ström [A]* Normal drift (120 %, 1 min var 10:e minut) 575 V [hk] 690 V [kw] Märkström [A] 575 V [hk] 690 V [kw] Märkström [A] FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU FDU Tung drift (150 %, 1 min var 10:e minut) Typstorlek ** F69 H69 (2) I69 (3) J69 (4) KA69 (5) FDU69-1K K69 (6) FDU69-1K L69 (7) FDU69-1K M69 (8) FDU69-1K N69 (9) FDU69-2K O69 (10) FDU69-2K P69 (11) FDU69-2K Q69 (12) FDU69-2K R69 (13) FDU69-2K S69 (14) FDU69-3K T69 (15) IP-klass IP54 väggmontage IP20 modul eller IP54 skåp * Tillgängligt under begränsad tid, så länge som omriktartemperaturen tillåter. Märkdata gäller vid 40 C omgivningstemperatur. ** Nummer i parentes, t.ex. H69 (2), indikerar antal parallella kraftmoduler. CG Drives & Automation r3 8

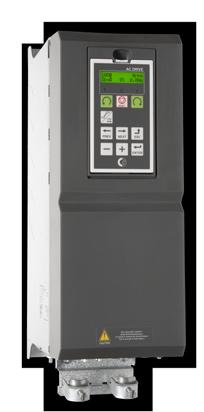

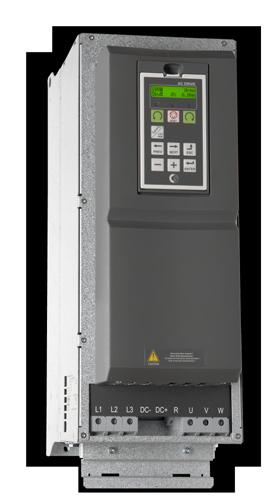

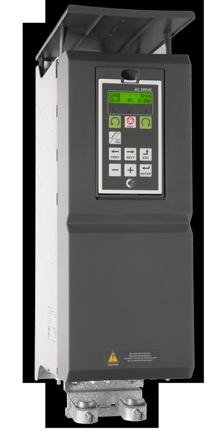

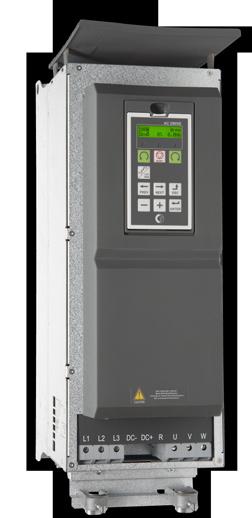

10 EMOTRON IP20/21 Version IP20/21 av Emotron VFX 2.0 och FDU 2.0 IP20 Typstorlek C2 IP21 IP20 Typstorlek D2 IP21 Emotron VFX/FDU drivsystem finns även tillgängliga som IP20- och IP21-versioner, i fyra olika typstorlekar. Alla har samma väl beprövade funktioner som övriga Emotron FDU 2.0 och VFX 2.0. Kännetecknande egenskaper Robust och kompakt mekanisk design med enkla anslutningar Inbyggd DC-drossel för minskning av övertoner och maximalt utnyttjande av spänning Inbyggt EMC-filter kategori C3 som standard Varvtalsreglerade fläktar för ökad livslängd på produkten Inbyggd bromschopper tillval Emotron VFX 2.0 och FDU version IP20/21 Typisk motoreffekt vid nätspänning 400 V och 460 V Modell Max. ut ström [A]* VFX FDU 400 V (kw) Normal drift (120 %, 1 min var 10:e minut) 460 V [hk] Märkström [A] Tung drift (150 %, 1 min var 10:e minut) 400 V [kw] 460 V [hk] Märkström [A] Typstorlek C2 D2 E2 F2 * Tillgängligt under begränsad tid, så länge som omriktartemperaturen tillåter. Märkdata gäller vid 40 C omgivningstemperatur. 9 CG Drives & Automation r3

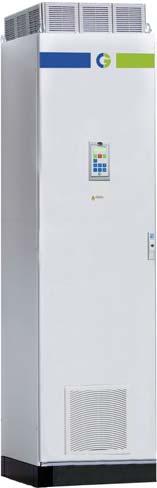

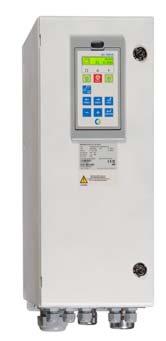

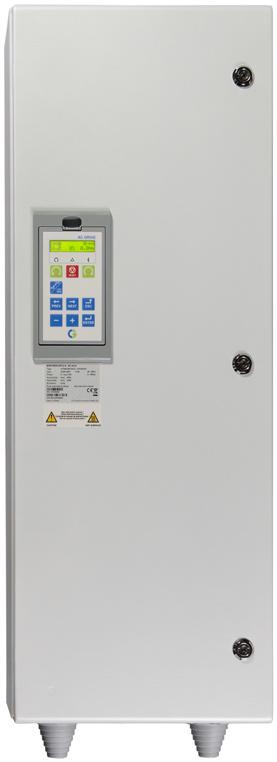

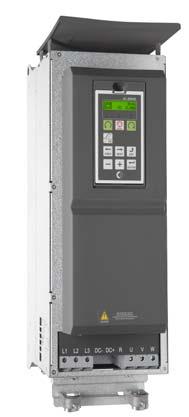

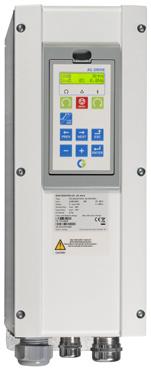

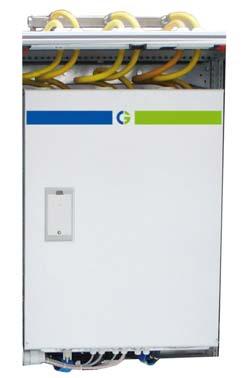

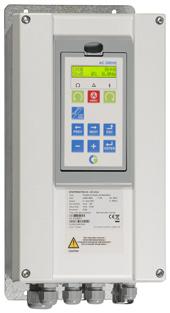

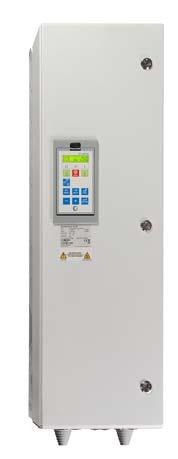

11 SPECIFIKATIONER Fotogalleri VFX/FDU48/52: Modell (B) VFX/FDU48/52: Modell (C) VFX/FDU48/52: Modell (D) VFX/FDU48: Modell (E) VFX/FDU48: Modell (F) VFX/FDU69: Modell (F69) VFX/FDU48: Modell (H) IP20-modul VFX/FDU48 - version IP20/21: VFX/FDU48: Modell (G och H) VFX/FDU69: Modell (H69) VFX/FDU48: Modell (I) VFX/FDU69: Modell (I69) VFX/FDU48: Modell (C2) Version IP20 VFX/FDU48: Modell (D2) Version IP21 CG Drives & Automation r3 10

12 SPECIFIKATIONER Allmänna specifikationer för Emotron VFX/FDU 2.0 Allmänt Nätspänning: * Nätfrekvens Effektfaktor total in Utspänning Utfrekvens Switchfrekvens Verkningsgrad vid nominell last VFX/FDU48 VFX/FDU52 VFX/FDU V** +10 %/-15 % (-10 % vid 230 V) V**+10 %/-15 % V** +10 %/-15 % 45 till 65 Hz nätspänning: Hz 3 khz (FDU inställbart 1,5 6 khz) 97 % för modell 003 till % för modell 025 till 3K0 * Finns för både jordad, impendansjordad och isolerad matning (TN - och IT-nät). **Nominell spänning väljs med parameter. Miljökrav Parameter Nominell omgivningstemperatur Atmosfärtryck Relativ luftfuktighet, icke kondenserande Förorening, enligt IEC Vibration Max. drifthöjd över havsytan 0 C 40 C kpa 0 90 % Normal drift Elektriskt ledande damm är inte tillåtet. Kylluften måste vara fri från korrosiva material Kemiska gaser, klass 3C2 (lackerade kort 3C3). Fasta partiklar, klass 3S2 Mekaniska förutsättningar enligt IEC , Sinusodiala vibrationer: 10<f<57 Hz, 0,075 mm, 57<f<150 Hz, 1g Typstorlek B till D2: IEC M4 (2-9 Hz, 3,0 mm och 9-20Hz, acc. 1g (10m/s 2 ) m 480 V frekvensomriktare, med nedstämpling av uteffekten med 1 % per 100 m upp till m 690 V frekvensomriktare, med nedstämpling av uteffekten med 1 % per 100 m upp till m Lackerade kort krävs för m. Parameter Förvaringsförhållanden Temperatur -20 till +60 C Atmosfärtryck kpa Relativ luftfuktighet, icke 0 90 % kondenserande 11 CG Drives & Automation r3

13 SPECIFIKATIONER Drift vid högre temperatur De flesta av Emotrons frekvensomriktare är designade för drift vid max. 40 C omgivningstemperarur. Det är dock möjligt att använda frekvensomriktare även vid högre temperaturer vid lite lägre uteffekt. Tabell 1 visar omgivningstemperatur såväl som nedstämpling för högre temperaturområde. Tabell 1 Omgivningstemperatur och nedstämpling för modellerna V Modell VFX/FDU**-003 to VFX/FDU**-074 VFX/FDU to VFX/FDU VFX/FDU to VFX/FDU VFX/FDU to VFX/FDU48-2K5 VFX/FDU to VFX/FDU69-3K0 VFX/FDU to VFX/FDU Typstorlek Max. temp. IP20/IP21 Nedstämpling: möjlig Max. temp. IP54 Nedstämpling: möjlig B - D 40 C -2.5%/ C till max +10 C (50 C) E - F 40 C -2.5%/ C till max +5 C (45 C) F69 40 C -2.5%/ C till max +5 C (45 C) G - O 40 C -2.5%/ C till max +5 C (45 C) 40 C -2.5%/ C till max +5 C (45 C) H69 - T69 40 C -2.5%/ C till max +5 C (45 C) 40 C -2.5%/ C till max +5 C (45 C) C2 - F2 40 C -1%/ C till max +15 C (55 C) - - Mått, vikt och kylluftflöde Följande tabeller ger en översikt av mått, vikt och krav på luftflöde vid montage i skåp. Frekvensomriktare t.o.m. modellnummer finns tillgängliga som väggmonterade moduler; med möjlighet till IP54-version (typstorlek B till F) och IP20/21-version (typstorlek C2 till F2) som särskilt passar för montering i skåp. Modeller från / och upp består av 2 till 15 parallellkopplade kraftelektronikmoduler (PEBB = Power Elelectronic building blocks), som kan levereras i IP54-utförande inbyggda i standardskåp eller som IP20 moduler för inbyggnad. Mekaniska specifikationer för modell VFX/FDU48 - version IP20/21 Modeller Typstorlek H1 = Kapslingshöjd H2 = Total höjd inklusive kabelgränssnitt * utan toppskydd ** med toppskydd Mått H1/H2 x B x D [mm] IP20* Mått H1/H2 x B x D [mm] IP21** Vikt [kg] IP20/IP21 Luftflöde [m 3 /timme] till C2 446 / 530 x 176 x / 539 x 176 x till till D2 545 / 630 x 220 x / 639 x 220 x till E2 952 / 952 x 275 x och F2 952 / 952 x 335 x CG Drives & Automation r3 12

14 SPECIFIKATIONER Mekaniska specifikationer för modellerna VFX/FDU48 och VFX/FDU52 - version IP54 Modeller Mått H x B x D [mm] Mått H x B x D [mm] Vikt [kg] Luftflöde Typstorlek (48- eller 52-) IP20 1 IP54 IP20 1 /IP54 [m 3 /timme] 003 till 018 B n/a 350(416) x 203 x / till 031 C n/a 440(512) x 178 x / till 046 C n/a 440(512) x 178 x / till 074 D n/a 545(590) x 220 x / till 109 E n/a 950 x 285 x / till 175 E n/a 950 x 285 x / till 250 F n/a 950 x 345 x / till 375 G (2xE) 1036 x 500 x x 600 x / till 500 H (2xF) 1036 x 500 x x 600 x / till 750 I (3xF) 1036 x 730 x x 900 x / till 1K0 J (2xH) 1036 x 1100 x x 1200 x / K15 till 1K25 KA (H+I) 1036 x 1365 x x 1500 x / K35 till 1K5 K (2xI) 1036 x 1630 x x 1800 x / K75 L (2xH+I) 1036 x 2000 x x 2100 x / K0 M(H+2xI) 1036 x 2230 x x 2400 x / K25 N (3xI) 1036 x 2530 x x 2700 x / K5 O (2xH+2xI) 1036 x 2830 x x 3000 x / ) IP20-modul för montering i skåp. n/a = ej tillämpligt Mekaniska specifikationer för modell VFX/FDU69 - version IP54 Modeller Mått H x B x D [mm] Mått H x B x D [mm] Vikt [kg] Luftflöde Typstorlek (69-) IP20 1 IP54 IP20 1 /IP54 [m 3 /timme] 090 till 200 F69 n/a 1090 x 345 x 314 / till 400 H69 (2xF69) 1176 x 500 x x 600 x / till 595 I69 (3xF69) 1176 x 730 x x 900 x / till 800 J69 (2xH69) 1176 x 1100 x x 1200 x / till 995 KA69 (H69+I69) 1176 x 1365 x x 1500 x / K2 K69 (2xI69) 1176 x 1630 x x 1800 x / K4 L69 (2xH69+I69) 1176 x 2000 x x 2100 x / K6 M69 (H69+2xI69) 1176 x 2230 x x 2400 x / K8 N69 (3xI69) 1176 x 2530 x x 2700 x / K0 O69 (2xH69+2xI69) 1176 x 2830 x x 3000 x / K2 P69 (H69+3xI69) 1176 x 3130 x x 3300 x / K4 Q69 (4xI69) 1176 x 3430 x x 3600 x / K6 R69 (2xH69+3xI69) 1176 x 3730 x x 3900 x / K8 S69 (H69+4xI69) 1176 x 4030 x x 4200 x / K0 T69 (5xI69) 1176 x 4330 x x 4500 x / ) IP20-modul för montering i skåp. n/a = ej tillämpligt 13 CG Drives & Automation r3

15 SPECIFIKATIONER Reglernoggrannhet för Emotron VFX 2.0 (varvtal) Varvtalsreglering, statisk noggrannhet (linjäritet): verklig av Varvtalsreglering, dynamisk noggrannhet (impact drop): n, T Moment 5% 5 x 0,08s 2 80 ms = 0,2%s Varvtal Sluten reglering = 0,01 % av n nom. Öppen reglering = 0,1 % av n nom. Sluten reglering = 0,2 % sek (100 % laststeg) Öppen reglering = 0,4 % sek (100 % laststeg) Reglernoggrannhet för Emotron VFX 2.0 (moment) Momentreglering, statisk noggrannhet (linjäritet): verklig Momentreglering, dynamisk noggrannhet: T T ref 90% T act av 10% 1 ms Sluten reglering: <3% av T nom Öppen reglering: <3 % för varvtal % av nominell och <10 % vid nollvarvtal (% av n nom ). Sluten och öppen reglering: 100 % momentstegtid = 1 ms. Reglernoggrannhet för Emotron FDU 2.0 (V/Hz) Varvtalsnoggrannhet = ca 1 % av n nom (eftersläpningen). Momentnoggrannhet = ca 5 % av T nom ( % varvtal). CG Drives & Automation r3 14

16 SPECIFIKATIONER Grundläggande I/O-data Styrsignalingångar Analog (differentiell), 4 kanaler Analog spänning/ström Max. inspänning Inimpedans Upplösning Noggrannhet, hårdvara Olinjäritet Digital 8 kanaler Inspänning Max. inspänning Inimpedans Signalfördröjning Styrsignalutgångar: Analoga, 2 kanaler Utspänning/-ström Max. utspänning Kortslutningsström ( ) Utimpedans Upplösning Max. lastimpedans för ström: Noggrannhet, hårdvara Offset Olinjäritet Digitala, 2 kanaler Utspänning Kortslutningsström ( ) Reläer, 3 st Kontakter Referensspänningar +10 V DC -10 V DC +24 V DC 0-±10 V/0-20 ma med omkopplare +30 V 20 k (spänning) 250 (ström) 11 bitar + tecken 0,5 % typ + 1 ½ LSB av fullt skalutslag 1½ LSB Hög>9 V DC Låg<4 V DC +30 V DC <3,3 V DC : 4,7 k, 3,3 V DC : 3,6 k 8 ms 0-10 V/0-20 ma, via parameterinställning +15 V vid 5 ma kont. +15 ma (spänning) +140 ma (ström) 10 (spänning) 10 bitar 500 1,9 % av fullt skalutslag (spänning), 2,4 % av fullt skalutslag (ström) 3 LSB 2 LSB Hög >20 V DC vid 50 ma, >23 V DC öppen Låg <1 V DC vid 50 ma 100 ma max. (med +24 V DC ) 0,1 2 A/U max 250 V AC eller 42 V DC +10 V DC vid 10 ma Kortslutningsström +30 ma max -10 V DC vid 10 ma +24 V DC Kortslutningsström +100 ma max. (tillsammans med digitala utgångar) Se Användargränssnitt på sida 20 för anslutningsdata och standardinställningar. 15 CG Drives & Automation r3

17 SPECIFIKATIONER Säkringar, kabeltvärsnittsarea och genomföringar enligt IEC-standard Använd huvudsäkringar av typen gl/ gg i enlighet med IEC 269 eller brytare med likvärdiga egenskaper. Kontrollera utrustningen innan genomföringarna anskaffas och monteras. Endast metriska genomföringar används. Maximal säkringsstorlek = största säkring som skyddar omriktaren och uppfyller garantikraven. OBS: Säkringsstorlek och kabeltvärsnitt är beroende av applikationen och måste bestämmas i enlighet med lokala bestämmelser. OBS: Måtten på kraftkabelanslutningarna i modellerna / till 3K0 kan variera, beroende på kundens specifikation. VFX/ FDUmodell **-003 **-004 **-006 **-008 **-010 Nominell inström [A] Maximal säkringsstorlek (A) ) Värden inom parentes gäller när bromschopper är inbyggd. Kabeltvärsnittsarea anslutning [mm 2 ] Kabelgenomföringar spännområde [mm] Nät/motor Broms PE Nät/motor Broms **-013 ** ** ** ,5-16 mångledare ** ,5 25 massiv ledare ** ** mångledare ** massiv ledare **-090 **-109 **-146 ** **-300 ** **-430 ** ** K0 48-1K K2 48-1K K K4 48-1K VFX/FDU48: (2x) VFX/FDU69: (2x) VFX/FDU48: (2x) VFX/FDU69: (3x) VFX/FDU48: (3x) VFX/FDU69: (4x) VFX/FDU48: (4x) VFX/FDU69: (5x) VFX/FDU48: (5x) VFX/FDU69: (6x) VFX/FDU48: (6x) VFX/FDU69: (7x) För större storlekar vänligen kontakta CG Drives & Automation 6-35 M32-öppning M20 + reduktionsstycke (6-12) M32 (12-20) /M32-öppning M25 + reduktionsstycke (10-14) M32 (16-25) /M32 (13-18) M32 (15-21) M40 (19-28) M25-öppning M20 + reduktionsstycke (6 12) M25 (10 14) M25 M32 M50 (27-35) M40 (19-28) (16-70) 1 VFX/FDU48: Ø17-42 flexibel kabelgenomföring eller M50-öppning (16-70) 1 VFX/FDU69: Ø23-55 flexibel kabelgenomföring eller M63-öppning Ø23-55 flexibel kabelgenomföring eller (95-185) 1 M63 öppning VFX/FDU48: Ø11-32 flexibel kabelgenomföring eller M40-öppning. VFX/FDU69: Ø17-42 flexibel kabelgenomföring eller M50-öppning. Ø17-42 flexibel kabelgenomföring eller M50 öppning. ram - - ram - - ram - - ram - - ram - ram - - CG Drives & Automation r3 16

18 SPECIFIKATIONER IP 20/21 VFX/FDUmodell Nominell inström [A] Maximal säkringsstorlek (A) 1) Värden inom parentes gäller när bromschopper är inbyggd. Kabeltvärsnittsarea anslutning [mm 2 ] Kabelklämmor spännområde [mm] Nät/motor Broms PE Nät/motor Broms Skruvdimension M Skruvdimension M (16-70) (16-70) (95-185) / CG Drives & Automation r3

19 SPECIFIKATIONER Säkringar och kabelstorlekar enligt NEMA-standard Modell Ingångsström [Arms] UL Klass J TD (A) Huvudsäkring Ferraz-Shawmut typ Anslutningsbara kabelstorlekar Nät och motor VFX/FDU AJT6 VFX/FDU AJT6 VFX/FDU AJT6 VFX/FDU AJT10 AWG 20-AWG 6 VFX/FDU AJT10 VFX/FDU AJT15 VFX/FDU AJT20 VFX/FDU AJT25 VFX/FDU AJT30 AWG 12 AWG 4 VFX/FDU AJT35 VFX/FDU AJT45 VFXFDU AJT60 AWG 12 AWG 4 VFXFDU AJT80 AWG 10 AWG 0 VFX/FDU AJT100 VFX/FDU AJT110 AWG 4 AWG 3/0 VFX/FDU AJT150 AWG 1 AWG 3/0 VFX/FDU AJT175 AWG 4/0 300 kcmil VFX/FDU AJT200 VFX/FDU AJT250 AWG 3/0 400 kcmil VFX/FDU AJT250 VFX/FDU AJT300 VFX/FDU AJT350 2 x AWG 4/0 2 x 300 kcmil VFX/FDU AJT400 VFX/FDU AJT500 2 x AWG 3/0 2 x 400 kcmil VFX/FDU AJT600 VFX/FDU AJT600 VFX/FDU A4BQ700 VFX/FDU A4BQ800 VFX/FDU48-1K A4BQ1000 VFX/FDU48-1K A4BQ1200 VFX/FDU48-1K A4BQ1500 För större storlekar vänligen kontakta CG Drives & Automation 3 x AWG 4/0 3 x 300 kcmil 4 x AWG 4/0 4 x 300 kcmil 6 x AWG 4/0 6 x 300 kcmil CG Drives & Automation r3 18

20 SPECIFIKATIONER IP20/21 Modell Ingångsström [Arms] UL Klass J TD (A) Huvudsäkring Ferraz-Shawmut typ Anslutningsbara kabelstorlekar Nät och motor VFX/FDU AJT25 VFX/FDU AJT30 VFX/FDU AJT35 VFX/FDU AJT45 VFX/FDU AJT60 VFX/FDU AJT80 VFX/FDU AJT100 VFX/FDU AJT110 VFX/FDU AJT150 VFX/FDU AJT175 VFX/FDU AJT200 VFX/FDU AJT250 AWG 12 AWG 4 AWG 8 AWG 2/0 AWG kcmil AWG kcmil 19 CG Drives & Automation r3

21 SPECIFIKATIONER Användargränssnitt 0-10 V 4 20 ma EMCfilter Tillval** Tillval X1 +10 VD AnIn 1 AnIn 2 AnIn 3 0 VDC AnIn 4 AnUt 1-10 VDC AnUt 2 0 VDC DigUt 1 DigUt 2 DigIn 1:Start Back* DigIn 2:Start Fram* DigIn3 +24 VDC Relä 1 0 VDC DigIn 4 DigIn 5 DigIn 6 Relä 2 DigIn 7 DigIn 8:Återställ* Komm.tillval Fältbussoption eller PC Relä 3 X2 X3 Övriga tillval Tillvalskort Larm Redo * = Standard ** = Tillvalsplintar X1: för anslutning av motor-ptc för typstorlekar B till D2. Kontrollpanel Motor Löstagbar kontrollpanel med stöd för flera språk ingår som standard. Följande språk stöds i kontrollpanelen: Engelska, svenska, holländska, tyska, franska, spanska, ryska, italienska, tjeckiska och turkiska. X1 Namn: Funktion (standard): V +10 VDC Matningsspänning 2 AnIn1 Processbörvärde 3 AnIn2 Ej använd 4 AnIn3 Ej använd 5 AnIn4 Ej använd 6-10 V -10 VDC matningsspänning 7 0 VDC Signaljord 8 DigIn 1 Start Back 9 DigIn 2 Start Fram 10 DigIn 3 Ej använd V +24 VDC matningsspänning 12 0 VDC Signaljord 13 AnUt 1 Min varvtal till max varvtal 14 AnUt 2 0 till max moment 15 0 VDC Signaljord 16 DigIn 4 Ej använd 17 DigIn 5 Ej använd 18 DigIn 6 Ej använd 19 DigIn 7 Ej använd 20 DigUt 1 Redo 21 DigUt 2 Broms/Inget larm 22 DigIn 8 Återställ X2 31 N/C 1 Reläutgång 1=Larm 32 COM 1 Aktiv när omriktaren befinner sig i larmtillstånd. 33 N/O 1 N/C öppnar när reläet aktiveras (gäller alla reläer) N/O sluter när reläet aktiveras (gäller alla reläer) 41 N/C 2 Reläutgång 2 = Kör 42 COM 2 Aktiv när omriktaren är klar för start 43 N/O 2 X3 51 COM 3 Reläutgång 3 = Ej använd 52 N/O 3 Samtliga in- och utgångar är programmerbara. CG Drives & Automation r3 20

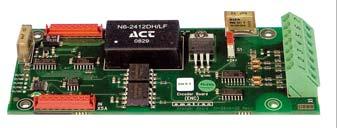

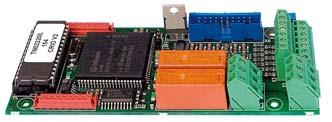

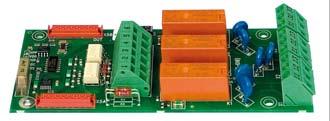

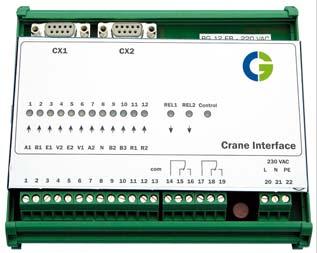

22 STANDARDTILLVAL Standardtillval för Emotron FDU/VFX 2.0 I/O-kort Stöd för 3 optionskort plus 1 kommunikationstillval. 3 extra reläutgångar (230 V AC /5 A NO/NC). 3 extra 24 V /3,2 kω (AC eller DC) differentiella digitalingångar, samtliga programmerbara. Ingångar som ger 50 V AC/DC isolering mellan kanalerna. Högst 3 I/O-kort kan byggas in per frekvensomriktare. Artikelnr Pulsgivarkort PTC/PT100-kort Differentialpulsgivaringång lämplig för 5 V (TTL) eller 24 V (HTL) inkrementella pulsgivare, intervall pulser/varv. Ingångar minst 9 kω. Max. frekvens = 100 khz. För pulsgivare av enkel typ eller 1 PTC anslutning med isolerad ingång överensstämmande med DIN 44081/ Maximalt 6 PTC-termistorer kan seriekopplas till PTC-ingången. Omfattar även 3 PT100-ingångar, 2/ differentialtyp (A/B, A /B ). Valbar spänningsutgång 5 V DC eller 24 V DC för pulsgivarmatning. Artikelnr /4-trådiga, överensstämmande med SS-EN Artikelnr CRIO-kort (VFX) Krangränssnitt (VFX) Kranoptionskort för styrning av lyft eller kranåk. Ingångar för styrspakskontroll: stöd för styrspakar av typerna 4-stegs, motorpotentiometer eller analog referens. Ingångar för förgränslägesoch ändgränslägesbrytare (2+2). Alla 12 digitalingångar 24 V/5 kω (8- Isolerat I/O-gränssnitt för styrsignaler mellan (befintlig) kranstyrning och kranoptionskortet (CRIO). Tillgängligt för 230 V/27 kω ( V) AC eller 24 V /2,7 kω (15-36 V) DC-insignaler. Lysdiodindikering för alla in- och utgångar. 24 V) DC. 2 reläutgångar 250 V/2A AC, för mekanisk broms och skydd för lastavvikelse. Även lastberoende drift i fältförsvagningsområdet för kranlyft stöds. Artikelnr För montering på DIN-skena. H x B x D = 125 x 150 x 50 mm Artikelnr (230 V AC ) (24 V DC ) 21 CG Drives & Automation r3

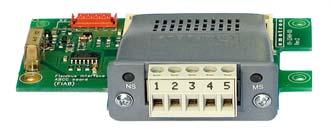

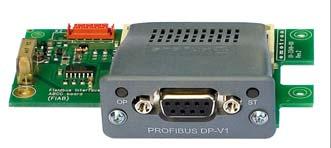

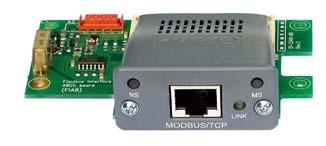

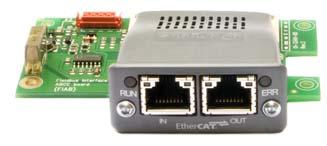

23 STANDARDTILLVAL Fältbuss Profibus Fältbusstillvalsmodul för Profibuskommunikation DP eller DP V1. Använd en 9-stifts D-subkontakt. Kommunikationshastigheter: 9,6 kbit/sek 12 Mbit/sek stöds. Typisk svarstid för frekvensomriktare = 10 ms (ej inräknat eventuella fältbussfördröjningar). Artikelnr Fältbuss DeviceNet Fältbusstillvalsmodul för DeviceNetkommunikation. Kommunikationshastigheter: kbits/sek stöds. Typisk svarstid för frekvensomriktare = 10 ms (ej inräknat eventuella fältbussfördröjningar). Artikelnr Ethernet Modbus/TCP Industriell Ethernet-tillvalsmodul för Modbus/TCP-protokollet. Kontakt av RJ45-typ. Kommunikationshastigheter: 10 eller 100 Mbits/sek stöds. Typisk svarstid för frekvensomriktare = 10 ms (ej inräknat eventuella ethernetfördröjningar). Artikelnr Ethernet - EtherCAT Industriell Ethernet-tillvalsmodul för EtherCAT-protokollet. 2 kontakter av RJ45-typ (IN och UT). Kommunikationshastigheter: 100 Mbits/s Typisk svarstid för frekvensomriktare = 10 ms (ej inräknat eventuella ethernetfördröjningar). Artikelnr Ethernet - Profinet IO 1-port Industriell Ethernet-tillvalsmodul för Profinet IO (RT)-protokollet. Kontakt av RJ45-typ. Kommunikationshastigheter: 100 Mbits/s Typisk svarstid för frekvensomriktare = 10 ms (ej inräknat eventuella ethernetfördröjningar). Artikelnr Ethernet - Profinet IO 2-port Industriell Ethernet-tillvalsmodul för Modbus/TCP-protokollet. 2 kontakter av RJ45-typ. Kommunikationshastigheter: 100 Mbits/s Typisk svarstid för frekvensomriktare = 10 ms (ej inräknat eventuella ethernetfördröjningar). Artikelnr CG Drives & Automation r3 22

24 STANDARDTILLVAL RS232/RS485 isolerad Isolerat seriellt RS232/RS485- kommunikationskort. För Modbus/ RTU-kommunikationsprotokollet. Kommunikationshastigheter: bits/sek stöds. Typisk svarstid för frekvensomriktare = 10 ms (ej inräknat eventuella bussfördröjningar). Artikelnr Lackerade kort Alla omriktarkort finns även i lackerad version, vilket rekommenderas för t.ex. avloppspumptillämpningar (klorgaser) eller installationer där luftfuktigheten vid vissa tillfällen kan vara hög (t.ex. vid installation i maskinrum eller i tropiskt klimat). IEC gaser klass 3C3, fasta partiklar klass 3S2. Kontrollpanelset, inkl. blank panel Extern kontrollpanel av IP54-klass lämplig för montering på en skåpsdörr. Detta tillval ska användas tillsammans med en frekvensomriktarmodul som beställs med en inbyggd kontrollpanel. Artikelnr (Storlek B) (Storlek C/C2) (Storlek D/D2 och större) Kontrollpanelset, inkl. kontrollpanel Extern kontrollpanel av IP54-klass lämplig för montering på en paneldörr. Detta tillval ska användas tillsammans med en frekvensomriktarmodul som beställs med en blank kontrollpanel. Artikelnr (Storlek B) (Storlek C/C2) (Storlek D/D2 och störrer) Handhållen kontrollpanel HCP 2.0 Handhållen kontrollpanel med full funktionalitet. Lätt att ansluta till frekvensomriktaren, för tillfällig användning vid t.ex. driftsättning och service. HCP 2.0 gör det möjligt att ställa in parametrar, se faktiska mätvärden och felloggerinformation. Man kan även kopiera parameterdata från en frekvensomriktare till andra frekvensomriktare. Artikelnr (komplett med kabel) Obs: Vänligen ange vid beställning vilken typ av frekvensomriktare som ska kopplas in så att rätt kabelset skickas med: A: För FDU/VFX Standardenheter B: För CDU/CDX Motormonterade enheter C: För FDU/VFX och CDU/CDX-enheter 23 CG Drives & Automation r3

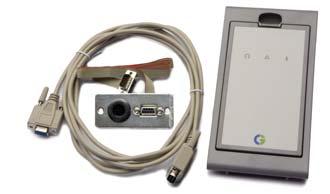

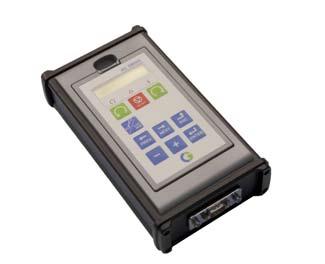

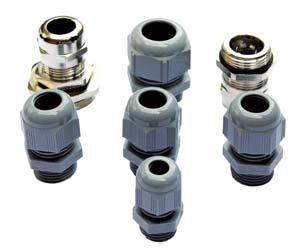

25 STANDARDTILLVAL Kabelgenomföringar för typstorlek B, C och D Genomföringsset finns för typstorlek B, C och D. EMC-genomföringar av metall används för motor- och bromsmotståndskablar. EmoSoftCom Anslut en dator med en RS232- standardkabel under kontrollpanelen på frekvensomriktarens framsida. Datorprogrammet EmoSoftCom gör det möjligt att spela in signaler och spara/läsa in säkerhetskopia av parameterdata, t.ex. under service och underhåll.. CG Drives & Automation r3 24

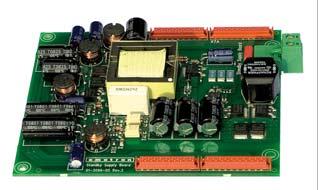

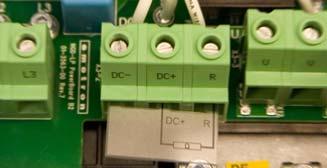

26 FABRIKSMONTERADE TILLVAL Fabriksmonterade tillval för Emotron FDU/VFX 2.0 Extern strömförsörjning Inbyggd extern strömförsörjning. Ska kopplas in till en extern strömförsörjning, lämplig för 24 V AC/DC. Om huvudströmmen bryts kommer ändå styrkortet, kontrollpanelen och de anslutna tillvalskorten, exempelvis fältbusskommunikationen fortsätta att fungera. Artikelnr: Artikelnr: (lackerad) Säkert stopp Extra inbyggda in- och utgångar för nödstoppskretsen som följer standarderna EN-IEC 62061:2005 SIL2 och EN-ISO :2006. Säkert stopp för typstorlek B till D2 (Utnyttjar 1 av de 3 kortplatserna) Säkert stopp för typstorlek E, E2 och däröver Blank kontrollpanel Täckpanel i stället för kontrollpanel (för att bevara IP54-klassningen). På panelen finns signallampor för indikering av nätmatning, drift och larm. Bromschopper Anslutningar för DC+/DC- Alla Emotron VFX/FDU-enheter kan som tillval utrustas med en inbyggd bromschopper. Bromschopprarna klarar termiskt en kontinuerlig bromsning med driftens märklast. Det här tillvalet kan inte monteras i efterhand. Bromsmotståndet måste DC+/DC- -plintar för extern anslutning till Emotron VFX/FDU-enhetens DC-mellanled. Detta tillval krävs om spänningsbegränsare används. monteras utanför frekvensomriktaren. (Se page 29 för tillvalet bromsmotstånd). EMC-filter klass C2 EMC-filter enligt EN :2004 klass C2 Miljöklass 1, begränsad distribution. För typstorlek B till D2. Inbyggd i frekvensomriktarmodulen. OBS: EMC-filter enl. klass C3 Miljöklass2 medföljer som standard alla frekvensomriktare PTC Fabriksmonterad, isolerad motor-ptc-ingång i enlighet med DIN44081/ Tillgänglig för typstorlek B till D2. Använd optionskort PTC/PT100 om flera ingångar behövs. 25 CG Drives & Automation r3

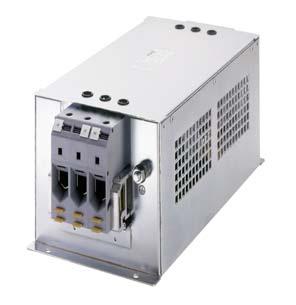

27 UTÖKADE TILLVAL Utökade tillval för Emotron FDU/VFX 2.0 Utökat EMC-filter A EMC-filter enligt EN :2004 klass C2 Miljöklass 1, begränsad distribution. Från typstorlek E. Märkspänning = 480 V, 50/60 Hz. Maximalt 40 C omgivningstemperatur. Omriktarmodell Filtertyp Mått H x B x D [mm] Vikt [kg] Kapsling VFX/FDU F x 150 x IP20 1 VFX/FDU F x 175 x IP20 1 VFX/FDU F x 175 x IP20 1 VFX/FDU F x 170 x IP00 2 VFX/FDU F x 170 x IP00 2 VFX/FDU F x 230 x IP00 2 VFX/FDU F x 230 x IP00 2 VFX/FDU F x 230 x IP00 2 VFX/FDU F x 345 x IP00 2 VFX/FDU F x 345 x IP00 2 VFX/FDU F x 375 x IP00 2 VFX/FDU F x 345 x IP00 2 1=Skruvplint (skyddad) 2=Skenanslutningar CG Drives & Automation r3 26

28 UTÖKADE TILLVAL Utgångsdrossel (du/dt) Utgångsdrossel (levereras separat) rekommenderas för motorkabellängder på över cirka 100 meter för alla omriktare. Kontakta leverantören om ni har parallellkopplade enheter. På grund av switchningen av utspänningen kommer höga kapacitiva strömspikar att löpa genom parasitkapacitanserna mellan faserna och jord.oskärmade kablar har större parasitkapacitans. Utgångsdrosslar bör monteras så nära frekvensomriktarutgången som möjligt.utgångsdrosslarna begränsar även spänningstopparna vid motorlindningen. Märkspänning = 800 V, IP00- enheter. Lämpar sig för installation i upp till IP23-klassade skåp. Maximalt 40 C omgivningstemperatur. Parallellkoppling av Utgångsdrosslar möjlig om högre märkström krävs (d.v.s. ett filter per PEBB/ kraftmodul). Mer information om när tillval för utgångar ska användas finns i filtervalsguiden, page 30. Nominell ström (I N ) A/fas L [mh] Vikt [kg] Mått H x B x D [mm] Artikelnr x 78 x x 78 x x 78 x x 96 x x 96 x x 96 x x 96 x x 125 x x 155 x x 90 x x 190 x x 210 x x 230 x x 230 x x 240 x Spänningsbegränsare Tillsammans med utgångsdrosslarna begränsar överspänningsbegränsaren spänningen och spänningsderivatan dv/dt för motorlindningen. För märkspänningar på V. H x B x D = 250 x 145 x 95 mm Artikelnr (storlek B F/F2/F69) (storlek G och större) OBS: Frekvensomriktare, typstorlek B till F (69), måste beställas inklusive tillvalet Anslutningar för DC+/DC-. 27 CG Drives & Automation r3

29 UTÖKADE TILLVAL Sinusfilter Används endast för Emotron FDUenheter. Märkspänning = 400 V ±25 %, 50/60 Hz (690 V på begäran). Maximalt 40 C omgivningstemperatur. IP20 = inklusive kapsling och skruvplintar. IP00 = utan kapsling, med skenanslutningar. Spänningsfall ca 25 V vid märkström, 50 Hz. Överbelastning: 110 % i 5 min, 150 % i 2 min eller 200 % i 30 sek. Mer information finns i filtervalsguiden, page 30. Filtertyp 3AFS400- Kapslingsklass Effekt [kw] Nominell ström (I N ) A/fas Effektförlust [W] Vikt [kg] Mått H x B x D [mm] IP x 165 x IP x 165 x IP x 162 x IP x 162 x IP x 162 x IP x 210 x IP x 250 x IP x 270 x IP x 200 x IP x 200 x IP x 240 x IP x 250 x IP x 250 x IP x 300 x IP x 300 x IP x 360 x IP x 360 x IP x 390 x IP x 480 x IP x 480 x IP x 420 x IP x 420 x IP x 500 x IP x 500 x 400 CM-filter CM-filter (Common Mode) används huvudsakligen för att minska CMlagerströmmar i motorer (används vanligtvis för motorer typstorlek > 280). CM-filter kan förhindra att motorlagren kommer till skada. Alla de tre motorfaserna måste gå via CMfilterringarna. Dessa filter kan även användas för att minska EMCstörningarna i matningskablarna. Artikelnr (storlek G - K69 kräver ett CM-filter per PEBB). CG Drives & Automation r3 28

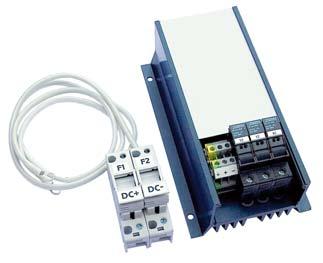

30 UTÖKADE TILLVAL Bromsmotstånd VPR = Kompakt IP54 med 0,75 m avskärmad kabel. BEGT = Nätmotstånd med rostfri stållegering IP20 eller IP23 med termokontakt. För dynamisk bromsning genom anslutning till omriktarens utgång för bromschopper (tillval). Typ Motståndseffekt [kw] per driftcykeltyp i % Mått H x B x D [mm] IP54 VPR 200- R x 60 x 31 VPR 300- R x 60 x 31 VPR 400- R x 60 x 31 VPR 500- R x 60 x 31 DEGT1VPR1000S_R-S x 98 x 170 IP20 IP23 BEGT 13#05- R x 483 x x 483 x 326 BEGT 13#08- R x 483 x x 483 x 326 BEGT 13#10-_R_ x 483 x x 483 x 326 BEGT 14#15-_R_ x 483 x x 483 x 426 BEGT 15#20-_R_ x 483 x x 483 x 526 BEGT 17#30-_R_ x 483 x x 483 x 740 BEGT 25#40-_R_ x 484 x x 484 x 526 BEGT 27#60-_R_ x 484 x x 484 x 736 BEGT 37#90-_R_ x 484 x x 484 x 736 BEGT 47#120-_R_ x 483 x x 483 x x BEGT 27#60-_R_ x (601 x 484 x 736) 2 x (800 x 484 x 736) 2 x BEGT 37#78-_R_ x (1021 x 484 x 736) 2 x (1181 x 484 x 736) 2 x BEGT 37#90-_R_ x (1021 x 484 x 736) 2 x (1181 x 484 x 736) 2 x BEGT 47#120-_R_ x (1321 x 483 x 736) 2 x (1481 x 483 x 736) #=2: IP20, exempel BEGT #=4: IP23, exempel BEGT R: motstånd i ohm, exempel 26R = 26 ohm _R_: motstånd i ohm, exempel 6R5 = 6,5 ohm Vätskekylning Omriktarmoduler av typstorlek E K och F69 K69 finns som vätskekylda varianter. Dessa enheter är konstruerade för att anslutas till ett vätskekylsystem, vanligen en värmeväxlare av typen vätska-vätska eller vätska-luft. Värmeväxlaren ingår inte i tillvalet för vätskekylning. Enheter med parallella effektmoduler (typstorlek G K69) levereras med en fördelningsenhet för anslutning till kylsystemet. Omriktarna har gummislangar med läckagesäkra snabbkopplingar. 29 CG Drives & Automation r3

31 UTÖKADE TILLVAL Filtervalsguide Fenomen Filter CM-filter Utgångsdrossel Utgångsspole plus spänningsbegränsare Sinusfilter Allpoliga sinusfilter CM-strömmar Effektivt Begränsad effekt Begränsad effekt Effektivt Mycket effektivt Lagerströmmar Effektivt Mycket effektivt Spänningsspikar U-V-W Begränsad effekt Mycket effektivt Spänningsspikar U-PE Begränsad effekt Effektivt du/dt Effektivt Effektivt Mycket effektivt Begränsad effekt Mycket effektivt Mycket effektivt Mycket effektivt Mycket effektivt Minimera hörbart oljud från motor Begränsad effekt Begränsad effekt Effektivt Effektivt Ledningsbunden EMC-störning Begränsad effekt Begränsad effekt Begränsad effekt Effektivt Mycket effektivt Rekommendationer för olika matningsspänningar upp till och med 480 V Situation Filter CM-filter Utgångsdrossel Utgångsspole plus spänningsbegränsare Sinusfilter Allpoliga sinusfilter Omärkta eller ömtåliga motorer eller motorer placerade i svåra positioner. X X Motor av typstorlek > 280 IEC motor IEC kurva A motor Kabellängder m** Kabellängder m Kabellängder m Dynamisk användning med frekvent förhöjd DC-spänning (bromsning) Oskärmade kablar * X X X X X X X = rekommenderad lösning för konfigurationen Rekommendationer för olika matningsspänningar 500 V V Situation Filter CM-filter Utgångsdrossel Utgångsspole plus spänningsbegränsare Sinusfilter Allpoliga sinusfilter Omärkta eller ömtåliga motorer eller motorer placerade i svåra positioner. X X Motor av typstorlek > kv lindningsisolation ** Kabellängder m** IEC Kabellängder m kurva B motor Kabellängder m Dynamisk användning med frekvent förhöjd DC-spänning (bromsning) Oskärmade kablar * X X X X X X = rekommenderad lösning för konfigurationen Anmärkningar Kablarna ska alltid vara så korta som möjligt. Tabellen förutsätter korrekt EMC-kabeldragning med avskärmade kablar och korrekt EMC-installation. Spänningsfall över hela systemet måste vara mindre än 10 % av matningsspänningen. Sinusfiltren ska endast användas för Emotron FDU. * Gränser för ledningsbundna störningar för oskärmade motorledningar enligt EN , tabell 16. ** Inga markeringar i en rad innebär att inga särskilda försiktighetsåtgärder behöver vidtas. CG Drives & Automation r3 30
