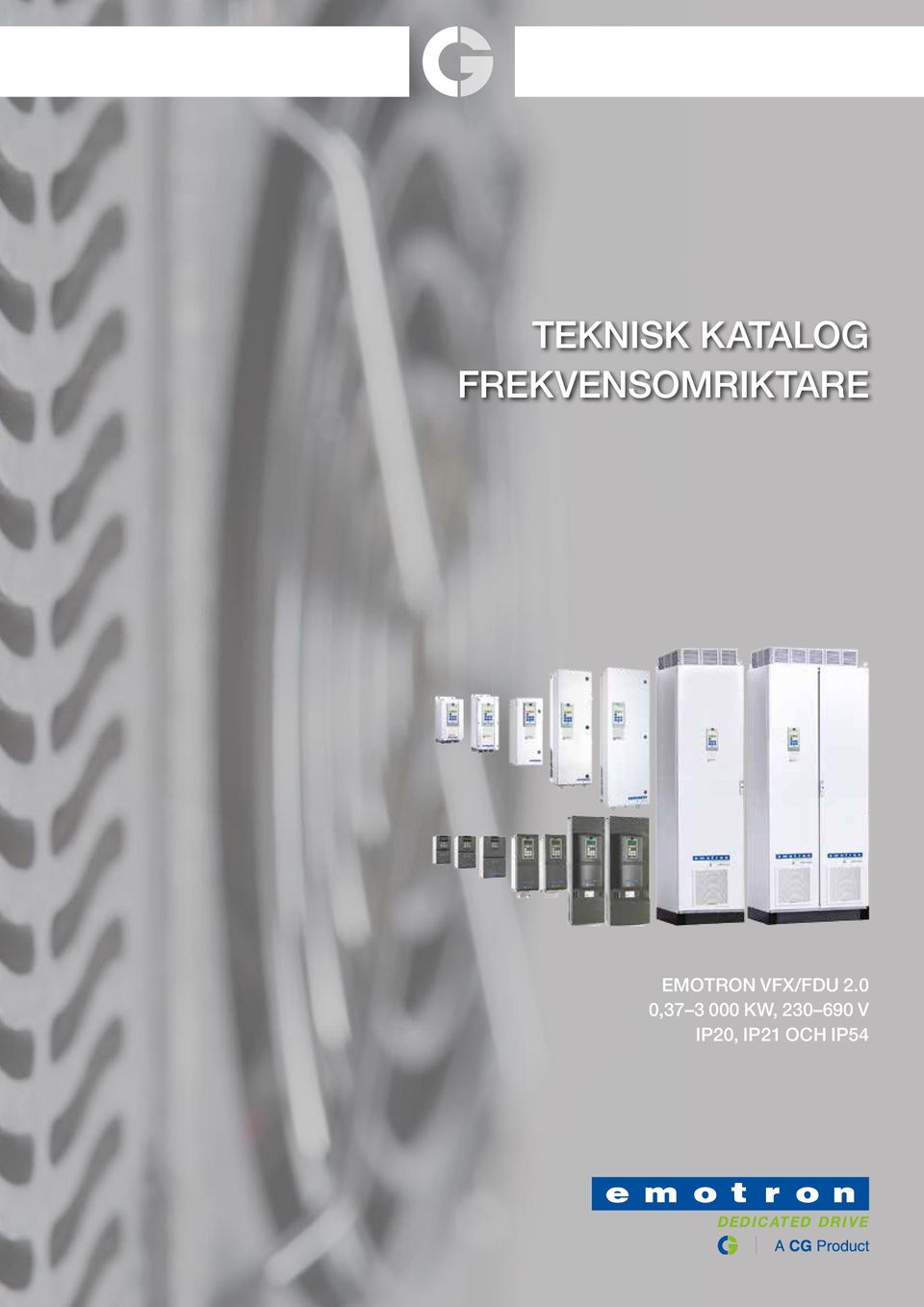

1 TEKNISK KATALOG FREKVENSOMRIKTARE EMOTRON VFX/FDU 2.0 0, KW, V IP20, IP21 OCH IP54

2 Optimerad drift och full kontroll Varvtalsreglering ger stora besparingar inom energi och underhåll. Frekvensomriktare från Emotron ger hög effektivitet och tillförlitlighet, oavsett om du behöver anpassa pumpdriften efter flödesvariationer eller styra en kran och andra högdynamiska tillämpningar. Våra frekvensomriktare Emotron FDU/VFX 2.0 finns i storlekarna 0, kw, V och i kapslingsklasserna IP20, IP21 och IP54. INNEHÅLL Emotron VFX sidan 3 Emotron FDU sidan 10 Specifikationer sidan 17 Standardtillval sidan 25 Allmän information, Emotron FDU 2.0 och VFX 2.0 översikt Emotron FDU 2.0/VFX 2.0 IP2Y A3 C3 IP20/21 C2 F2 IP54/20 B O Effektintervall 0,37 18,5 kw / 0,5 25 hk 5,5 160 kw / 7,5 250 hk 0, kw / 0, hk Spänningsintervall V V V IP-klass IP20 IP20/21 IP54/20 Styrmetod VFX: Direkt momentreglering eller V/Hz, FDU: V/Hz AC/DC-drossel Tillval Standard Standard EMC-filter C3 är standard C2 som tillval Lackade kort Standard Standard Tillval Löstagbar kontrollpanel Standard Standard Standard flerspråkig Tillval Pulsgivare PTC Utökad I/O Säkert stopp Extern strömförsörjning Pulsgivare PTC/PT100 Utökad I/O Säkert stopp Extern strömförsörjning Extern kontrollpanel CRIO (endast VFX) Seriell kommunikation (tillval) RS232/485 RS232/485 Kommunikationsalternativ DeviceNet Modbus/TCP, Profibus Profinet IO Ethernet IP EtherCAT Vätskekylning N/A N/A Tillval för typstorlek E och däröver IP21 toppskydd N/A Tillval N/A CE-certifiering Alla storlekar UL-certifiering culus-certifiering UL/cUL-godkänd UL/cUL-godkänd Marin certifiering EAC (ersätter GOST R) DNV Alla storlekar DNV BV för typstorlek E och däröver 2

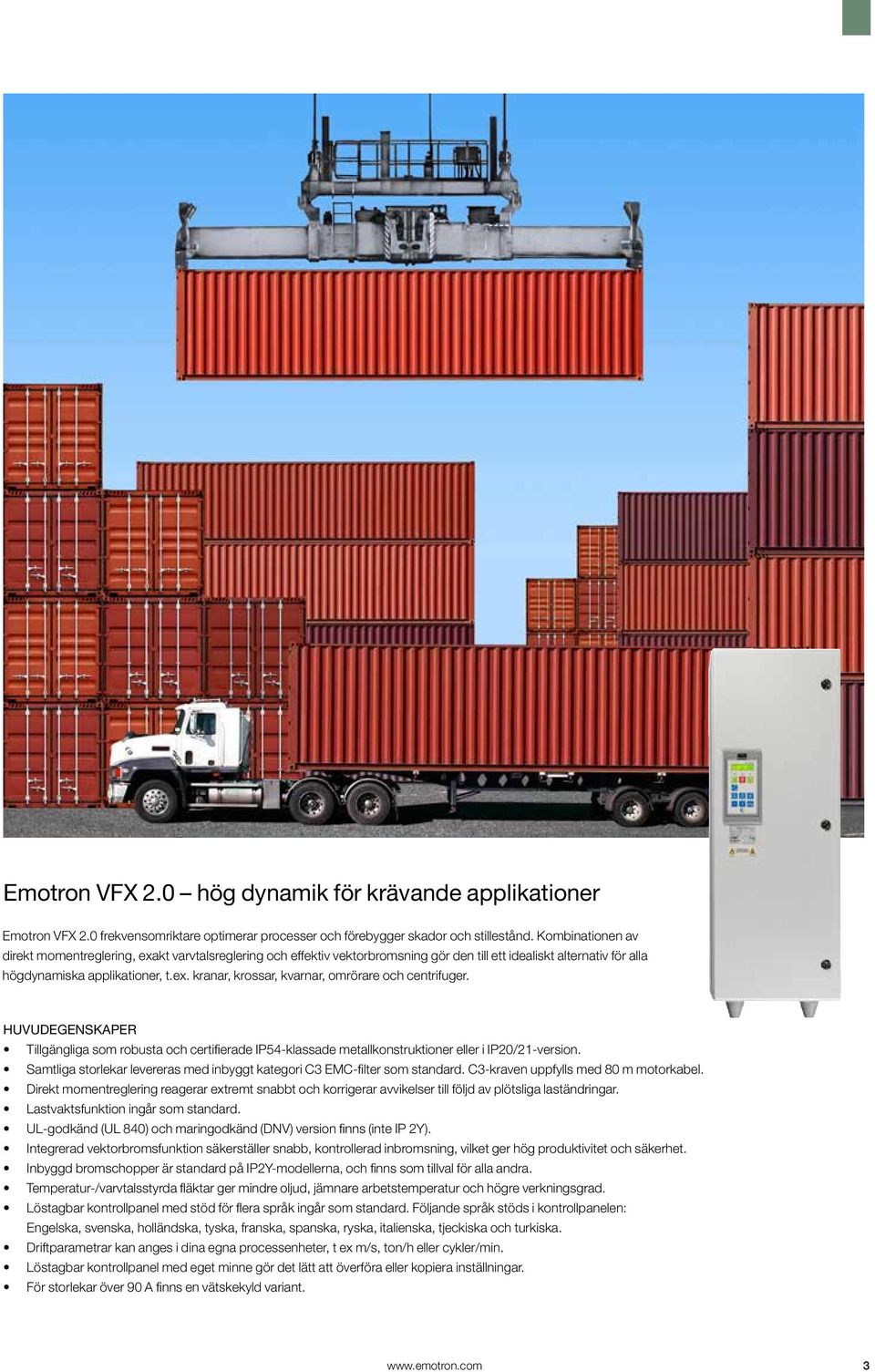

3 Emotron VFX 2.0 hög dynamik för krävande applikationer Emotron VFX 2.0 frekvensomriktare optimerar processer och förebygger skador och stillestånd. Kombinationen av direkt momentreglering, exakt varvtalsreglering och effektiv vektorbromsning gör den till ett idealiskt alternativ för alla högdynamiska applikationer, t.ex. kranar, krossar, kvarnar, omrörare och centrifuger. HUVUDEGENSKAPER Tillgängliga som robusta och certifierade IP54-klassade metallkonstruktioner eller i IP20/21-version. Samtliga storlekar levereras med inbyggt kategori C3 EMC-filter som standard. C3-kraven uppfylls med 80 m motorkabel. Direkt momentreglering reagerar extremt snabbt och korrigerar avvikelser till följd av plötsliga laständringar. Lastvaktsfunktion ingår som standard. UL-godkänd (UL 840) och maringodkänd (DNV) version finns (inte IP 2Y). Integrerad vektorbromsfunktion säkerställer snabb, kontrollerad inbromsning, vilket ger hög produktivitet och säkerhet. Inbyggd bromschopper är standard på IP2Y-modellerna, och finns som tillval för alla andra. Temperatur-/varvtalsstyrda fläktar ger mindre oljud, jämnare arbetstemperatur och högre verkningsgrad. Löstagbar kontrollpanel med stöd för flera språk ingår som standard. Följande språk stöds i kontrollpanelen: Engelska, svenska, holländska, tyska, franska, spanska, ryska, italienska, tjeckiska och turkiska. Driftparametrar kan anges i dina egna processenheter, t ex m/s, ton/h eller cykler/min. Löstagbar kontrollpanel med eget minne gör det lätt att överföra eller kopiera inställningar. För storlekar över 90 A finns en vätskekyld variant. 3

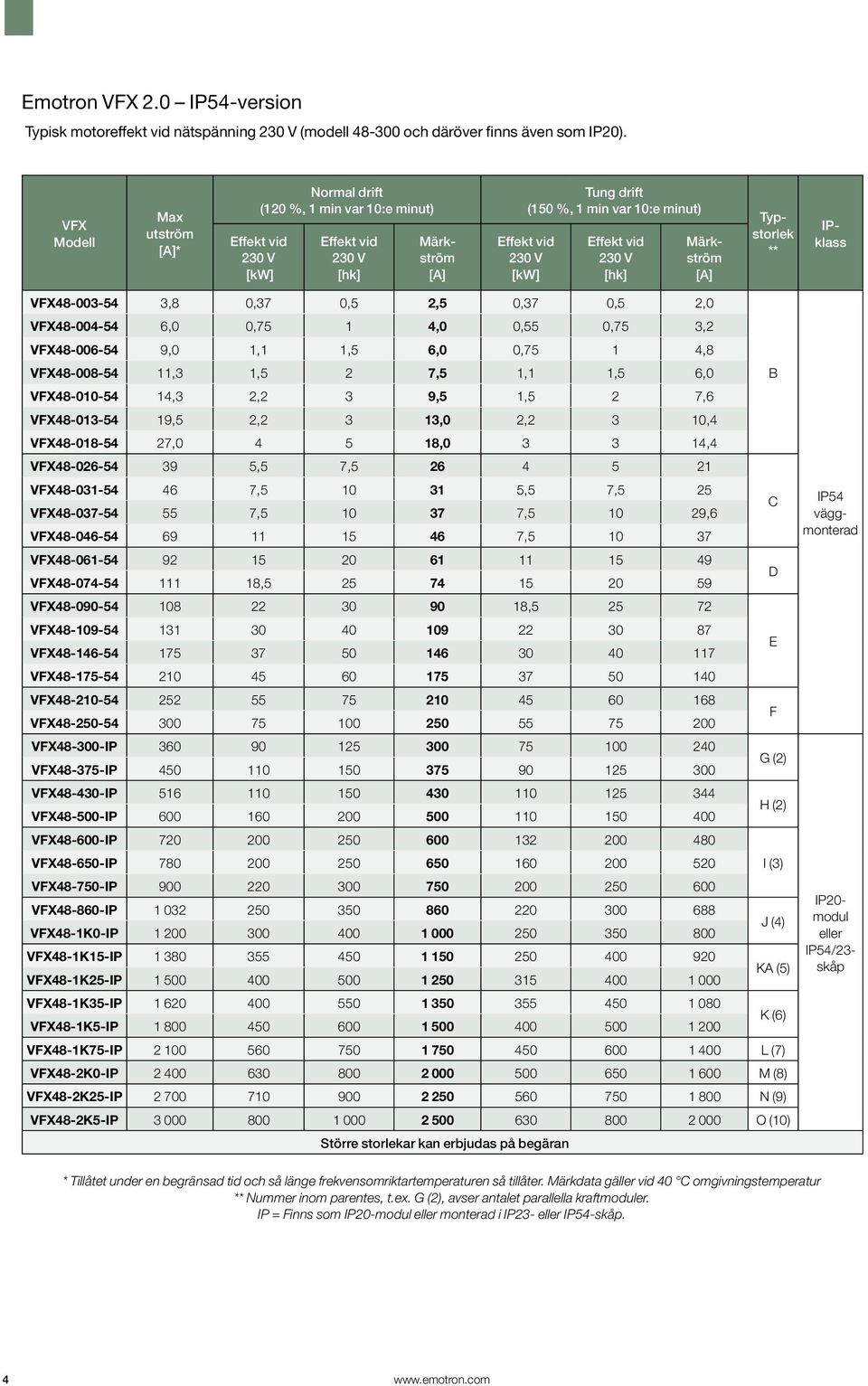

4 Emotron VFX 2.0 IP54-version Typisk motoreffekt vid nätspänning 230 V (modell och däröver finns även som IP20). VFX Modell Max utström * Normal drift (120 %, 1 min var 10:e minut) 230 V 230 V [hk] Tung drift (150 %, 1 min var 10:e minut) 230 V 230 V [hk] ** IPklass VFX VFX ,8 6,0 0,37 0,75 0,5 1 2,5 4,0 0,37 0,55 0,5 0,75 2,0 3,2 VFX ,0 1,1 1,5 6,0 0,75 1 4,8 VFX ,3 1,5 2 7,5 1,1 1,5 6,0 B VFX ,3 2,2 3 9,5 1,5 2 7,6 VFX ,5 2,2 3 13,0 2,2 3 10,4 VFX , , ,4 VFX ,5 7, VFX , ,5 7,5 25 VFX , , ,6 C VFX , VFX VFX , D VFX , VFX VFX E VFX VFX VFX F VFX IP VFX IP G (2) VFX IP VFX IP H (2) VFX IP VFX IP I (3) VFX IP VFX IP VFX48-1K0-IP J (4) VFX48-1K15-IP VFX48-1K25-IP KA (5) VFX48-1K35-IP VFX48-1K5-IP K (6) VFX48-1K75-IP L (7) VFX48-2K0-IP M (8) VFX48-2K25-IP N (9) VFX48-2K5-IP O (10) Större storlekar kan erbjudas på begäran IP54 väggmonterad IP20- modul eller IP54/23- skåp * Tillåtet under en begränsad tid och så länge frekvensomriktartemperaturen så tillåter. Märkdata gäller vid 40 C omgivningstemperatur ** Nummer inom parentes, t.ex. G (2), avser antalet parallella kraftmoduler. IP = Finns som IP20-modul eller monterad i IP23- eller IP54-skåp. 4

5 Emotron VFX 2.0 IP54-version Typisk motoreffekt vid nätspänning 400 V och 460 V (modell och däröver finns även som IP20). VFX Modell Max utström * Normal drift (120 %, 1 min var 10:e minut) 400 V 460 V [hk] Tung drift (150 %, 1 min var 10:e minut) 400 V 460 V [hk] ** IPklass VFX ,8 0,75 1 2,5 0,55 1 2,0 VFX ,0 1,5 2 4,0 1,1 1,5 3,2 VFX ,0 2,2 3 6,0 1,5 2 4,8 VFX , ,5 2,2 3 6,0 VFX , , ,6 VFX ,5 5,5 7,5 13, ,4 VFX ,0 7, ,0 5,5 7,5 14,4 VFX , VFX VFX , ,6 VFX , VFX VFX VFX VFX VFX VFX VFX VFX VFX IP VFX IP VFX IP VFX IP VFX IP VFX IP VFX IP VFX IP VFX48-1K0-IP VFX48-1K15-IP VFX48-1K25-IP VFX48-1K35-IP VFX48-1K5-IP VFX48-1K75-IP L (7) VFX48-2K0-IP M (8) VFX48-2K25-IP N (9) VFX48-2K5-IP O (10) Större storlekar kan erbjudas på begäran * Tillåtet under en begränsad tid och så länge frekvensomriktartemperaturen så tillåter. Märkdata gäller vid 40 C omgivningstemperatur ** Nummer inom parentes, t.ex. G (2), avser antalet parallella kraftmoduler. IP = Finns som IP20-modul eller monterad i IP23- eller IP54-skåp. B C D E F G (2) H (2) I (3) J (4) KA (5) K (6) IP54 väggmonterad IP20- modul eller IP 54/23- skåp 5

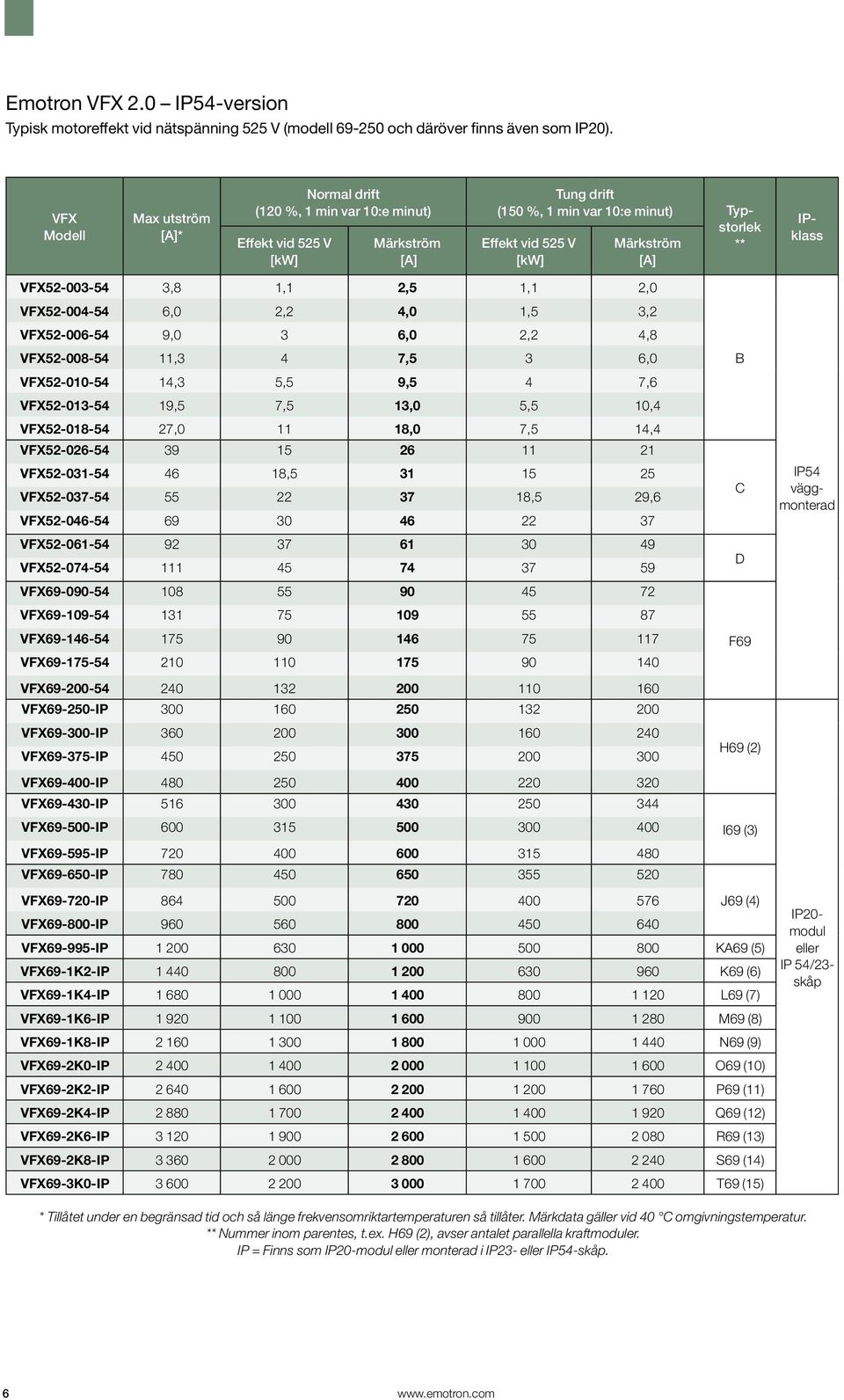

6 Emotron VFX 2.0 IP54-version Typisk motoreffekt vid nätspänning 525 V (modell och däröver finns även som IP20). VFX Modell Max utström * Normal drift (120 %, 1 min var 10:e minut) 525 V Tung drift (150 %, 1 min var 10:e minut) Typ- 525 V storlek ** IPklass VFX VFX ,8 6,0 1,1 2,2 2,5 4,0 1,1 1,5 2,0 3,2 VFX ,0 3 6,0 2,2 4,8 VFX ,3 4 7,5 3 6,0 B VFX ,3 5,5 9,5 4 7,6 VFX ,5 7,5 13,0 5,5 10,4 VFX , ,0 7,5 14,4 VFX VFX , VFX ,5 29,6 C VFX VFX VFX D VFX VFX VFX F69 VFX VFX VFX IP VFX IP VFX IP H69 (2) VFX IP VFX IP VFX IP I69 (3) VFX IP VFX IP VFX IP J69 (4) VFX IP VFX IP KA69 (5) VFX69-1K2-IP K69 (6) VFX69-1K4-IP L69 (7) VFX69-1K6-IP M69 (8) VFX69-1K8-IP N69 (9) VFX69-2K0-IP O69 (10) VFX69-2K2-IP P69 (11) VFX69-2K4-IP Q69 (12) VFX69-2K6-IP R69 (13) VFX69-2K8-IP S69 (14) VFX69-3K0-IP T69 (15) IP54 väggmonterad IP20- modul eller IP 54/23- skåp * Tillåtet under en begränsad tid och så länge frekvensomriktartemperaturen så tillåter. Märkdata gäller vid 40 C omgivningstemperatur. ** Nummer inom parentes, t.ex. H69 (2), avser antalet parallella kraftmoduler. IP = Finns som IP20-modul eller monterad i IP23- eller IP54-skåp. 6

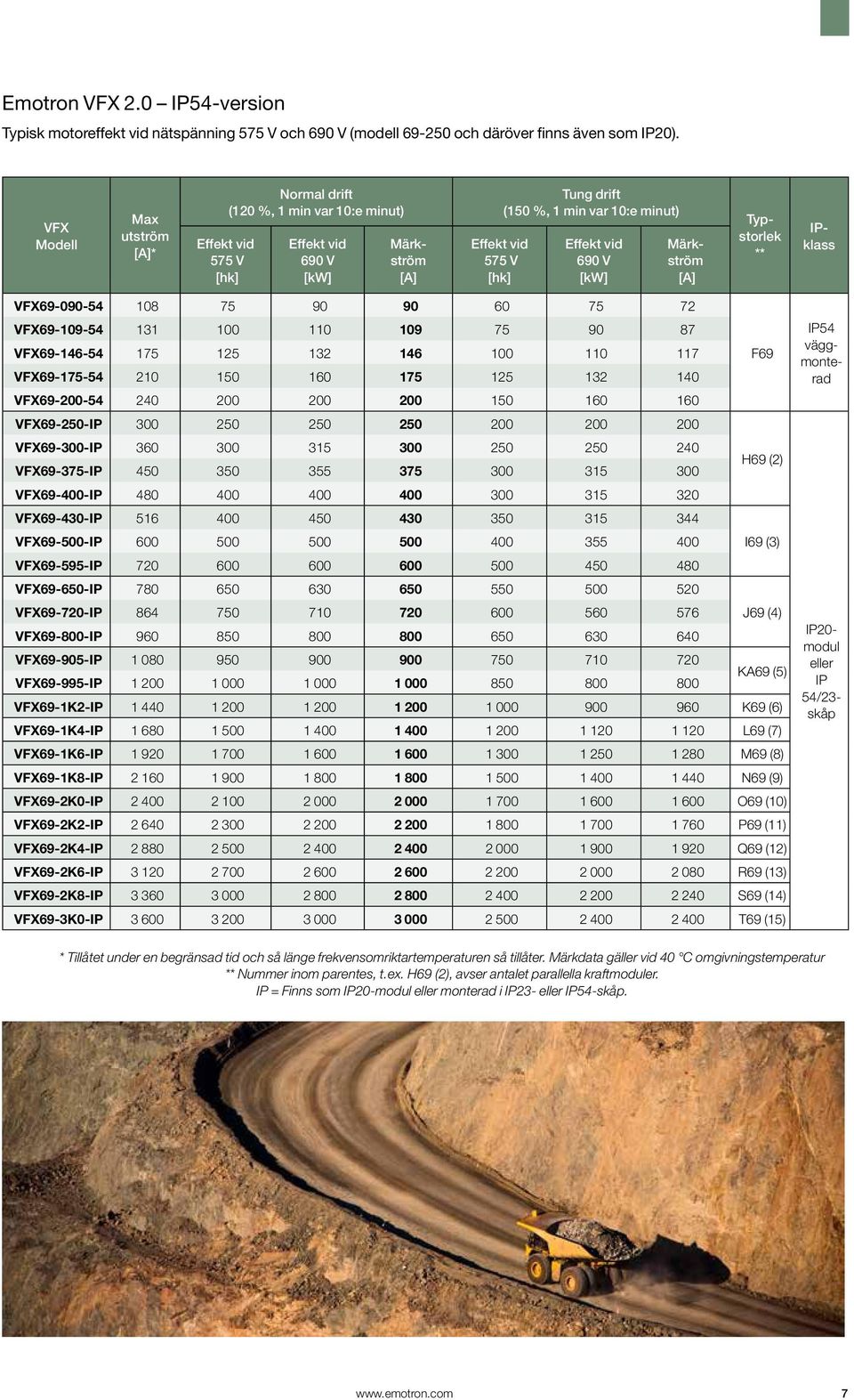

7 Emotron VFX 2.0 IP54-version Typisk motoreffekt vid nätspänning 575 V och 690 V (modell och däröver finns även som IP20). VFX Modell Max utström * Normal drift (120 %, 1 min var 10:e minut) 575 V [hk] 690 V 575 V [hk] Tung drift (150 %, 1 min var 10:e minut) 690 V ** IPklass VFX VFX VFX F69 VFX VFX VFX IP VFX IP VFX IP H69 (2) VFX IP VFX IP VFX IP I69 (3) VFX IP VFX IP VFX IP J69 (4) VFX IP VFX IP VFX IP KA69 (5) VFX69-1K2-IP K69 (6) VFX69-1K4-IP L69 (7) VFX69-1K6-IP M69 (8) VFX69-1K8-IP N69 (9) VFX69-2K0-IP O69 (10) VFX69-2K2-IP P69 (11) VFX69-2K4-IP Q69 (12) VFX69-2K6-IP R69 (13) VFX69-2K8-IP S69 (14) VFX69-3K0-IP T69 (15) IP54 väggmonterad IP20- modul eller IP 54/23- skåp * Tillåtet under en begränsad tid och så länge frekvensomriktartemperaturen så tillåter. Märkdata gäller vid 40 C omgivningstemperatur ** Nummer inom parentes, t.ex. H69 (2), avser antalet parallella kraftmoduler. IP = Finns som IP20-modul eller monterad i IP23- eller IP54-skåp. 7

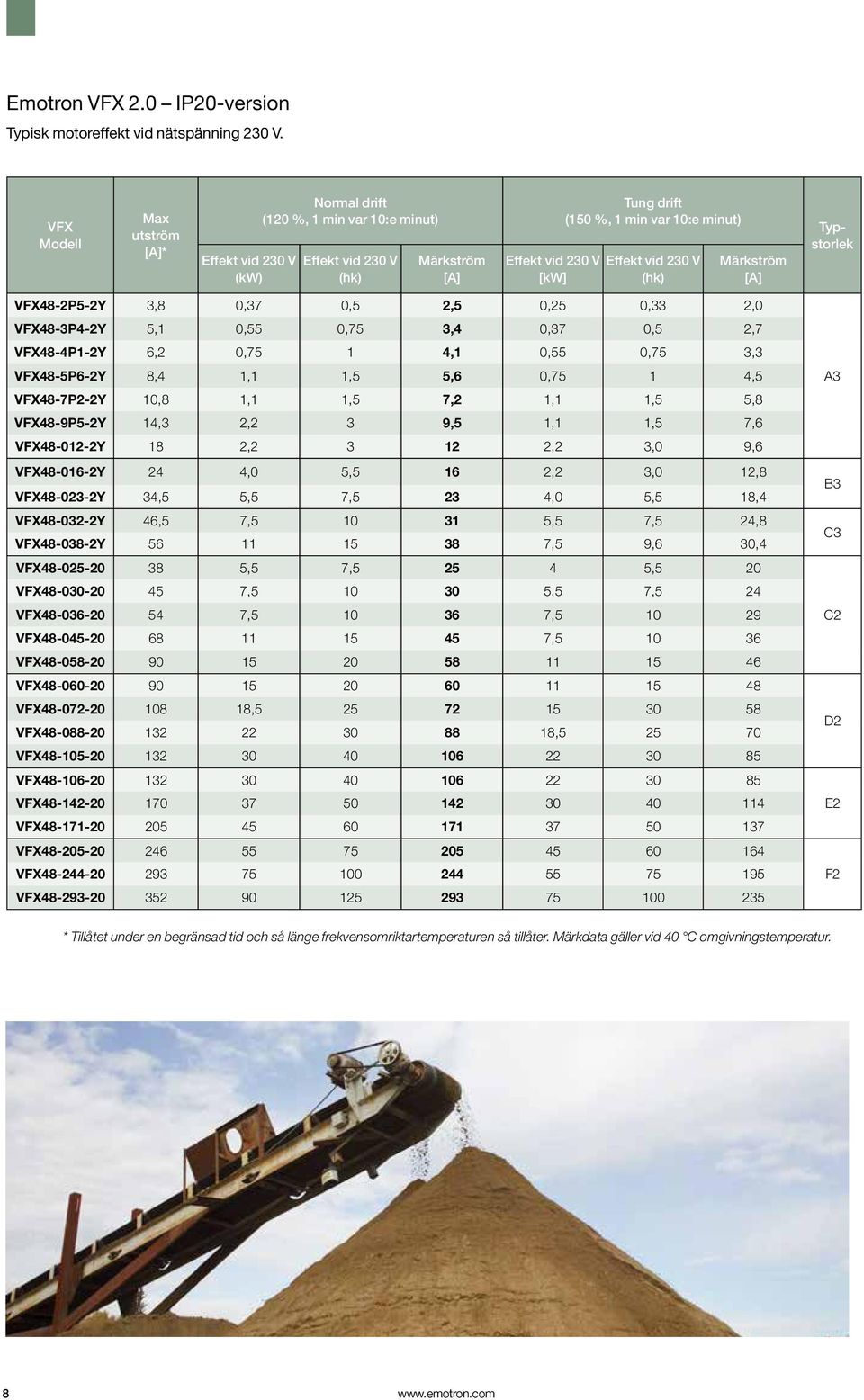

8 Emotron VFX 2.0 IP20-version Typisk motoreffekt vid nätspänning 230 V. VFX Modell Max utström * 230 V (kw) Normal drift (120 %, 1 min var 10:e minut) 230 V (hk) 230 V Tung drift (150 %, 1 min var 10:e minut) 230 V (hk) VFX48-2P5-2Y 3,8 0,37 0,5 2,5 0,25 0,33 2,0 VFX48-3P4-2Y 5,1 0,55 0,75 3,4 0,37 0,5 2,7 VFX48-4P1-2Y 6,2 0,75 1 4,1 0,55 0,75 3,3 VFX48-5P6-2Y 8,4 1,1 1,5 5,6 0,75 1 4,5 VFX48-7P2-2Y 10,8 1,1 1,5 7,2 1,1 1,5 5,8 VFX48-9P5-2Y 14,3 2,2 3 9,5 1,1 1,5 7,6 VFX Y 18 2, ,2 3,0 9,6 VFX Y 24 4,0 5,5 16 2,2 3,0 12,8 VFX Y 34,5 5,5 7,5 23 4,0 5,5 18,4 VFX Y 46,5 7, ,5 7,5 24,8 VFX Y ,5 9,6 30,4 VFX ,5 7, ,5 20 VFX , ,5 7,5 24 VFX , , VFX , VFX VFX VFX , VFX , VFX VFX VFX VFX VFX VFX VFX A3 B3 C3 C2 D2 E2 F2 * Tillåtet under en begränsad tid och så länge frekvensomriktartemperaturen så tillåter. Märkdata gäller vid 40 C omgivningstemperatur. 8

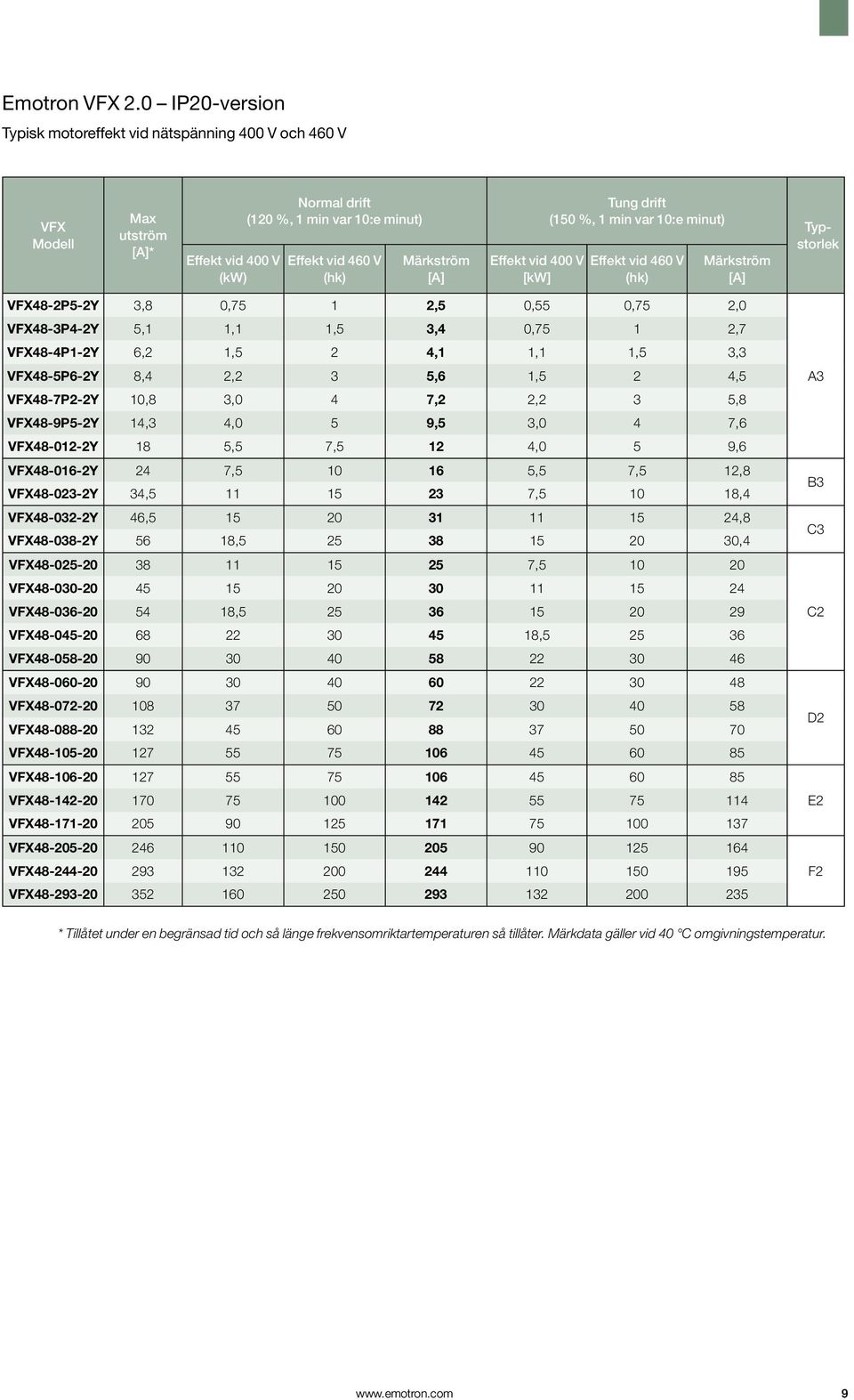

9 Emotron VFX 2.0 IP20-version Typisk motoreffekt vid nätspänning 400 V och 460 V VFX Modell Max utström * 400 V (kw) Normal drift (120 %, 1 min var 10:e minut) 460 V (hk) 400 V Tung drift (150 %, 1 min var 10:e minut) 460 V (hk) VFX48-2P5-2Y 3,8 0,75 1 2,5 0,55 0,75 2,0 VFX48-3P4-2Y 5,1 1,1 1,5 3,4 0,75 1 2,7 VFX48-4P1-2Y 6,2 1,5 2 4,1 1,1 1,5 3,3 VFX48-5P6-2Y 8,4 2,2 3 5,6 1,5 2 4,5 VFX48-7P2-2Y 10,8 3,0 4 7,2 2,2 3 5,8 VFX48-9P5-2Y 14,3 4,0 5 9,5 3,0 4 7,6 VFX Y 18 5,5 7,5 12 4,0 5 9,6 VFX Y 24 7, ,5 7,5 12,8 VFX Y 34, , ,4 VFX Y 46, ,8 VFX Y 56 18, ,4 VFX , VFX VFX , VFX , VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX VFX A3 B3 C3 C2 D2 E2 F2 * Tillåtet under en begränsad tid och så länge frekvensomriktartemperaturen så tillåter. Märkdata gäller vid 40 C omgivningstemperatur. 9

10 Emotron FDU 2.0 Säkra flödet och spara energi Emotron FDU 2.0 frekvensomriktare har utvecklats speciellt för reglering av laster med variabla moment, till exempel flödes- och trycktillämpningar. Den anpassar kontinuerligt motorvarvtalet till erforderlig nivå, vilket minimerar energiförbrukning och mekaniskt slitage. En unik övervakningsfunktion skyddar din process från skador och oplanerade stillestånd. Vanliga applikationer är pumpar, fläktar, kompressorer och blåsmaskiner. HUVUDEGENSKAPER Tillgängliga som robusta och certifierade IP54-klassade metallkonstruktioner eller i IP20/21-version. Samtliga storlekar levereras med inbyggt kategori C3 EMC-filter som standard. C3-kraven uppfylls med 80 m motorkabel. Mjuka starter minimerar startströmmar och linjära stopp förhindrar tryckslag. En Emotron FDU kan styra upp till sju pumpar/fläktar utan externt styrsystem. Energisparfunktion pausar motorn när den inte behöver köras för att upprätthålla trycket. Automatisk pumprensning, genom att pumpen ställs in för att gå med fullt varvtal med vissa intervall, för att spola bort slam som annars kan sänka verkningsgraden. Temperatur-/varvtalsstyrda fläktar ger mindre oljud, jämnare arbetstemperatur och högre verkningsgrad. Lastvaktsfunktion ingår som standard. Löstagbar kontrollpanel med stöd för flera språk ingår som standard. Följande språk stöds i kontrollpanelen: Engelska, svenska, holländska, tyska, franska, spanska, ryska, italienska, tjeckiska och turkiska. Driftparametrar kan anges i dina egna processenheter, t. ex. m 3 /min och bar. Löstagbar kontrollpanel med eget minne gör det lätt att överföra eller kopiera inställningar. UL-godkänd (UL 840) och maringodkänd (DNV) version finns (inte IP2Y). För storlekar över 90 A finns en vätskekyld variant. 10

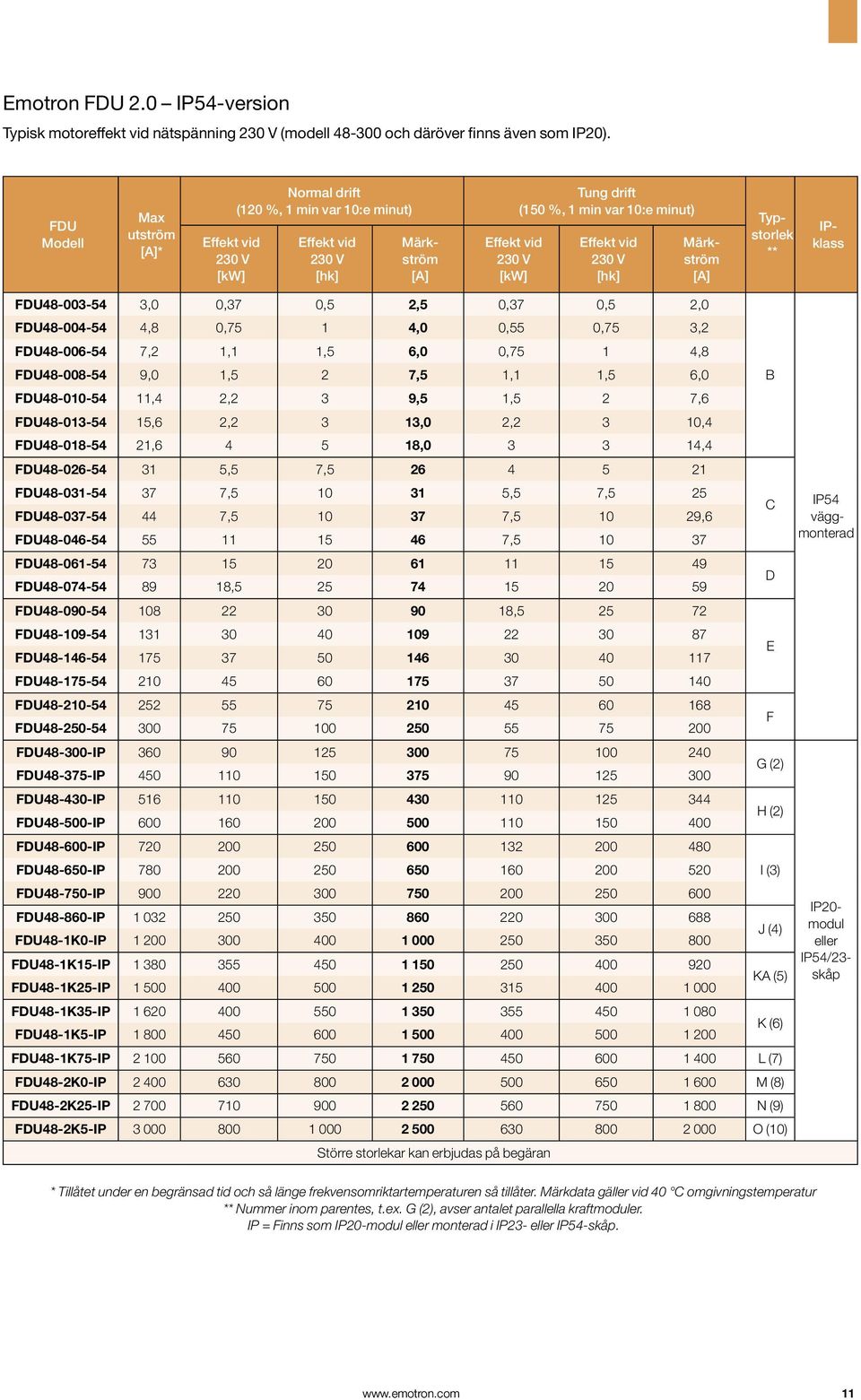

11 Emotron FDU 2.0 IP54-version Typisk motoreffekt vid nätspänning 230 V (modell och däröver finns även som IP20). FDU Modell Max utström * 230 V Normal drift (120 %, 1 min var 10:e minut) 230 V [hk] 230 V Tung drift (150 %, 1 min var 10:e minut) 230 V [hk] ** IPklass FDU FDU ,0 4,8 0,37 0,75 0,5 1 2,5 4,0 0,37 0,55 0,5 0,75 2,0 3,2 FDU ,2 1,1 1,5 6,0 0,75 1 4,8 FDU ,0 1,5 2 7,5 1,1 1,5 6,0 B FDU ,4 2,2 3 9,5 1,5 2 7,6 FDU ,6 2,2 3 13,0 2,2 3 10,4 FDU , , ,4 FDU ,5 7, FDU , ,5 7,5 25 FDU , , ,6 FDU , FDU FDU , FDU , FDU FDU FDU FDU FDU FDU IP FDU IP FDU IP FDU IP FDU IP FDU IP FDU IP FDU IP FDU48-1K0-IP FDU48-1K15-IP FDU48-1K25-IP FDU48-1K35-IP FDU48-1K5-IP C D E F G (2) H (2) I (3) J (4) KA (5) K (6) FDU48-1K75-IP L (7) FDU48-2K0-IP M (8) FDU48-2K25-IP N (9) FDU48-2K5-IP O (10) Större storlekar kan erbjudas på begäran IP54 väggmonterad IP20- modul eller IP54/23- skåp * Tillåtet under en begränsad tid och så länge frekvensomriktartemperaturen så tillåter. Märkdata gäller vid 40 C omgivningstemperatur ** Nummer inom parentes, t.ex. G (2), avser antalet parallella kraftmoduler. IP = Finns som IP20-modul eller monterad i IP23- eller IP54-skåp. 11

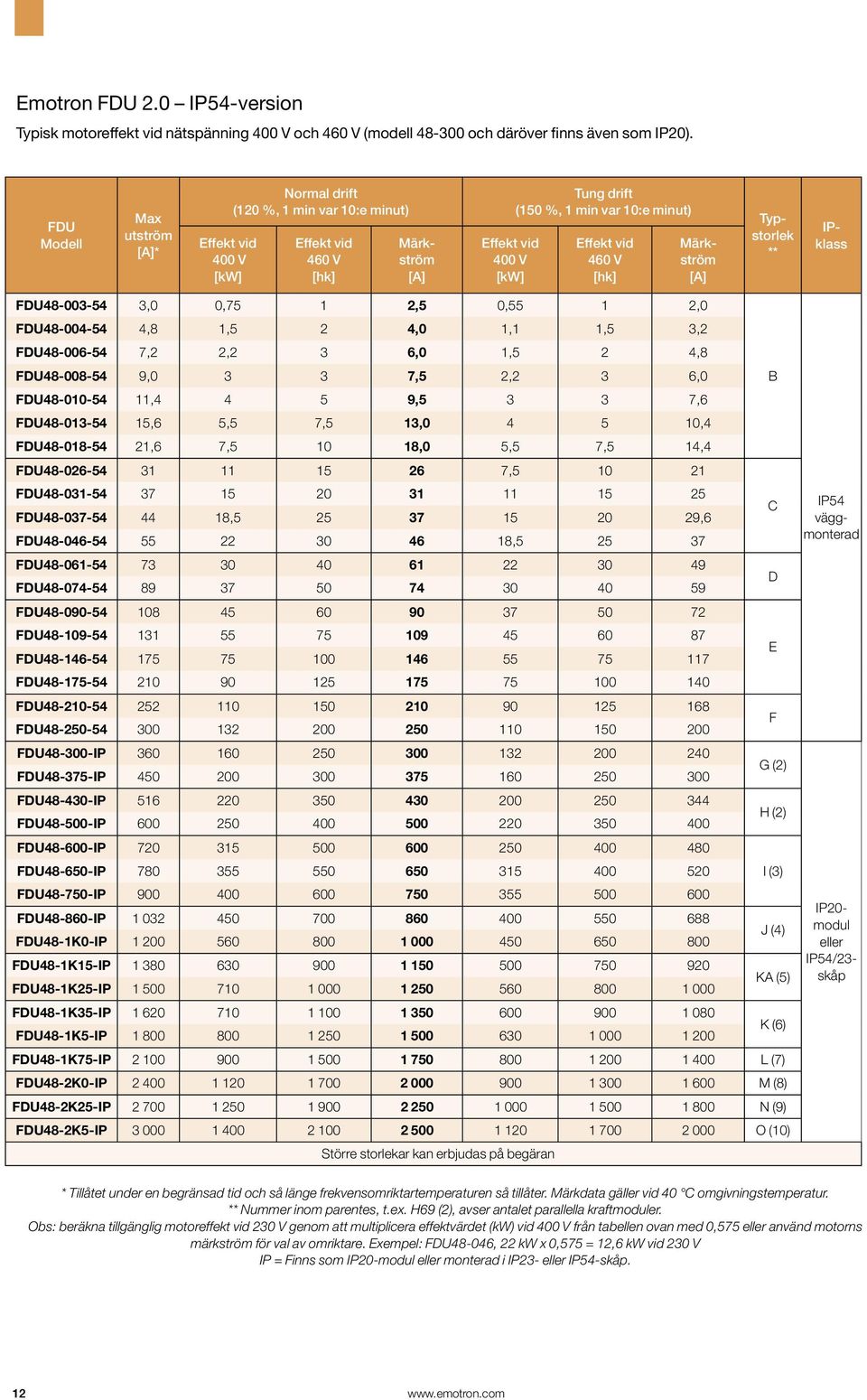

12 Emotron FDU 2.0 IP54-version Typisk motoreffekt vid nätspänning 400 V och 460 V (modell och däröver finns även som IP20). FDU Modell Max utström * 400 V Normal drift (120 %, 1 min var 10:e minut) 460 V [hk] 400 V Tung drift (150 %, 1 min var 10:e minut) 460 V [hk] ** IPklass FDU FDU ,0 4,8 0,75 1, ,5 4,0 0,55 1,1 1 1,5 2,0 3,2 FDU ,2 2,2 3 6,0 1,5 2 4,8 FDU , ,5 2,2 3 6,0 B FDU , , ,6 FDU ,6 5,5 7,5 13, ,4 FDU ,6 7, ,0 5,5 7,5 14,4 FDU , FDU FDU , ,6 C FDU , FDU FDU D FDU FDU FDU E FDU FDU FDU F FDU IP FDU IP G (2) FDU IP FDU IP H (2) FDU IP FDU IP I (3) FDU IP FDU IP FDU48-1K0-IP J (4) FDU48-1K15-IP FDU48-1K25-IP KA (5) FDU48-1K35-IP FDU48-1K5-IP K (6) FDU48-1K75-IP L (7) FDU48-2K0-IP M (8) FDU48-2K25-IP N (9) FDU48-2K5-IP O (10) Större storlekar kan erbjudas på begäran IP54 väggmonterad IP20- modul eller IP54/23- skåp * Tillåtet under en begränsad tid och så länge frekvensomriktartemperaturen så tillåter. Märkdata gäller vid 40 C omgivningstemperatur. ** Nummer inom parentes, t.ex. H69 (2), avser antalet parallella kraftmoduler. Obs: beräkna tillgänglig motoreffekt vid 230 V genom att multiplicera effektvärdet (kw) vid 400 V från tabellen ovan med 0,575 eller använd motorns märkström för val av omriktare. Exempel: FDU48-046, 22 kw x 0,575 = 12,6 kw vid 230 V IP = Finns som IP20-modul eller monterad i IP23- eller IP54-skåp. 12

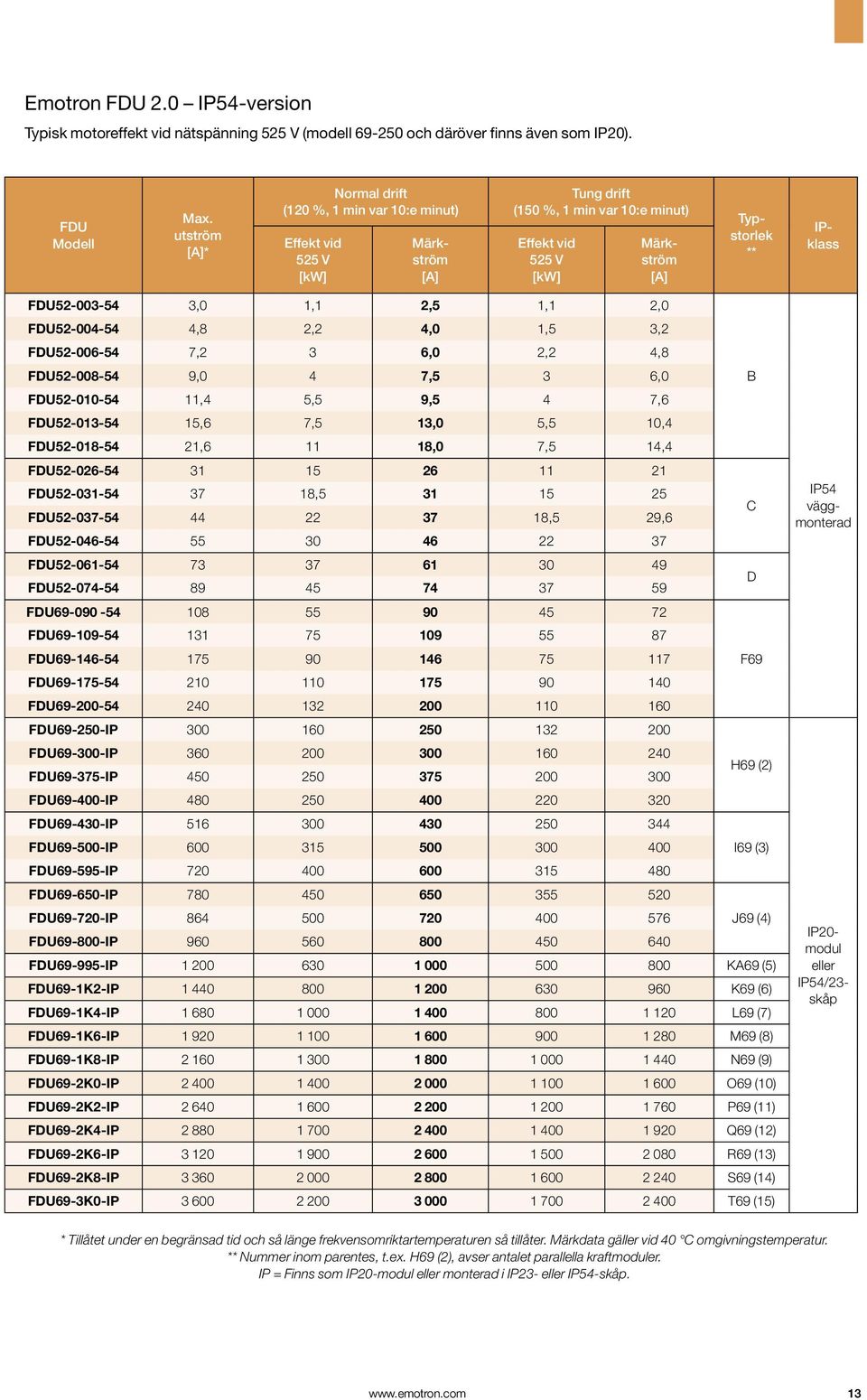

13 Emotron FDU 2.0 IP54-version Typisk motoreffekt vid nätspänning 525 V (modell och däröver finns även som IP20). FDU Modell Max. utström * Normal drift (120 %, 1 min var 10:e minut) 525 V Tung drift (150 %, 1 min var 10:e minut) 525 V ** IPklass FDU FDU ,0 4,8 1,1 2,2 2,5 4,0 1,1 1,5 2,0 3,2 FDU ,2 3 6,0 2,2 4,8 FDU ,0 4 7,5 3 6,0 B FDU ,4 5,5 9,5 4 7,6 FDU ,6 7,5 13,0 5,5 10,4 FDU , ,0 7,5 14,4 FDU FDU , FDU ,5 29,6 C FDU FDU FDU D FDU FDU FDU F69 FDU FDU FDU IP FDU IP FDU IP H69 (2) FDU IP FDU IP FDU IP I69 (3) FDU IP FDU IP FDU IP J69 (4) FDU IP FDU IP KA69 (5) FDU69-1K2-IP K69 (6) FDU69-1K4-IP L69 (7) FDU69-1K6-IP M69 (8) FDU69-1K8-IP N69 (9) FDU69-2K0-IP O69 (10) FDU69-2K2-IP P69 (11) FDU69-2K4-IP Q69 (12) FDU69-2K6-IP R69 (13) FDU69-2K8-IP S69 (14) FDU69-3K0-IP T69 (15) IP54 väggmonterad IP20- modul eller IP54/23- skåp * Tillåtet under en begränsad tid och så länge frekvensomriktartemperaturen så tillåter. Märkdata gäller vid 40 C omgivningstemperatur. ** Nummer inom parentes, t.ex. H69 (2), avser antalet parallella kraftmoduler. IP = Finns som IP20-modul eller monterad i IP23- eller IP54-skåp. 13

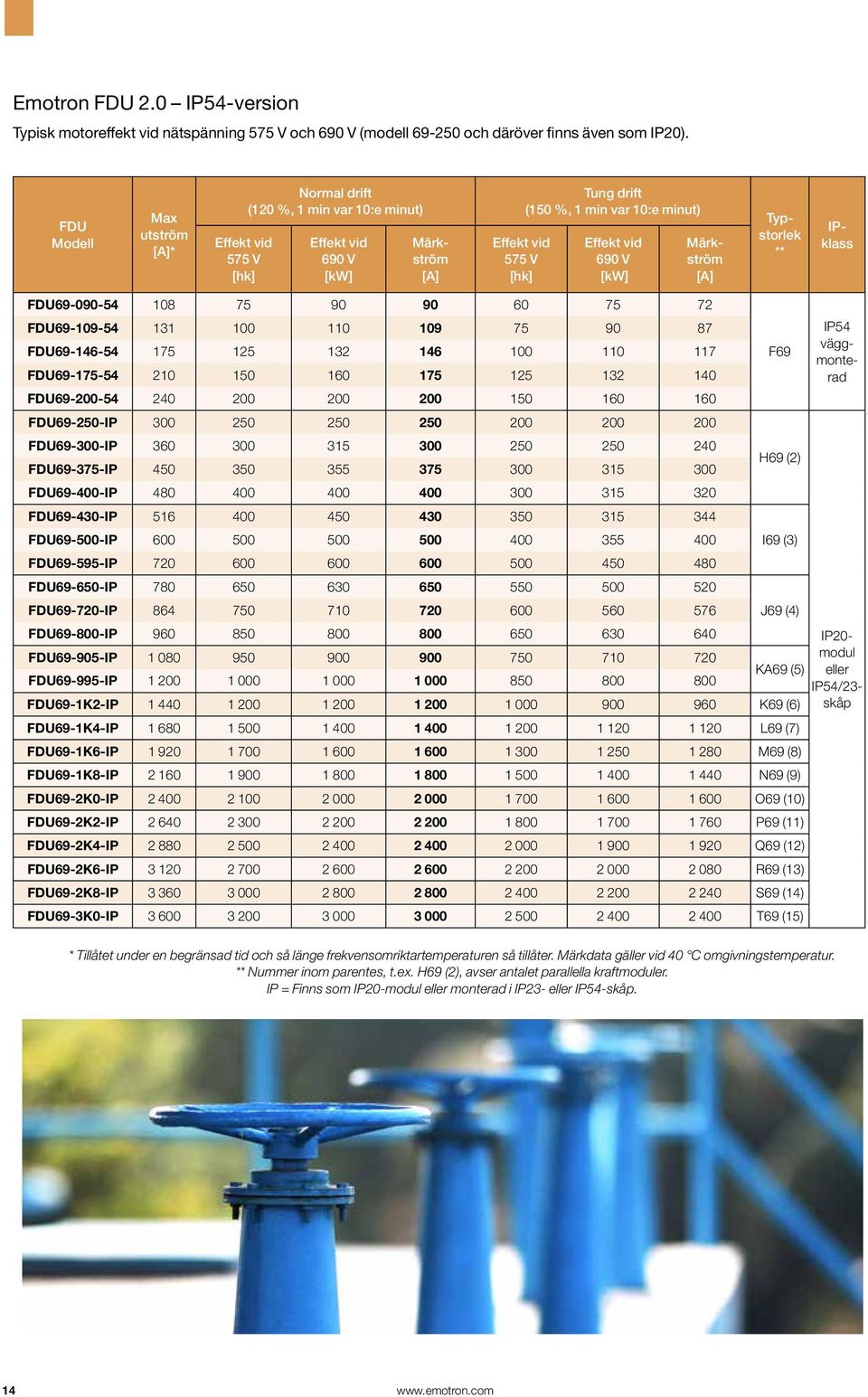

14 Emotron FDU 2.0 IP54-version Typisk motoreffekt vid nätspänning 575 V och 690 V (modell och däröver finns även som IP20). FDU Modell Max utström * 575 V [hk] Normal drift (120 %, 1 min var 10:e minut) 690 V 575 V [hk] Tung drift (150 %, 1 min var 10:e minut) 690 V ** IPklass FDU FDU FDU FDU FDU FDU IP FDU IP FDU IP FDU IP FDU IP FDU IP FDU IP FDU IP FDU IP FDU IP FDU IP FDU IP F69 H69 (2) I69 (3) J69 (4) KA69 (5) FDU69-1K2-IP K69 (6) FDU69-1K4-IP L69 (7) FDU69-1K6-IP M69 (8) FDU69-1K8-IP N69 (9) FDU69-2K0-IP O69 (10) FDU69-2K2-IP P69 (11) FDU69-2K4-IP Q69 (12) FDU69-2K6-IP R69 (13) FDU69-2K8-IP S69 (14) FDU69-3K0-IP T69 (15) IP54 väggmonterad IP20- modul eller IP54/23- skåp * Tillåtet under en begränsad tid och så länge frekvensomriktartemperaturen så tillåter. Märkdata gäller vid 40 C omgivningstemperatur. ** Nummer inom parentes, t.ex. H69 (2), avser antalet parallella kraftmoduler. IP = Finns som IP20-modul eller monterad i IP23- eller IP54-skåp. 14

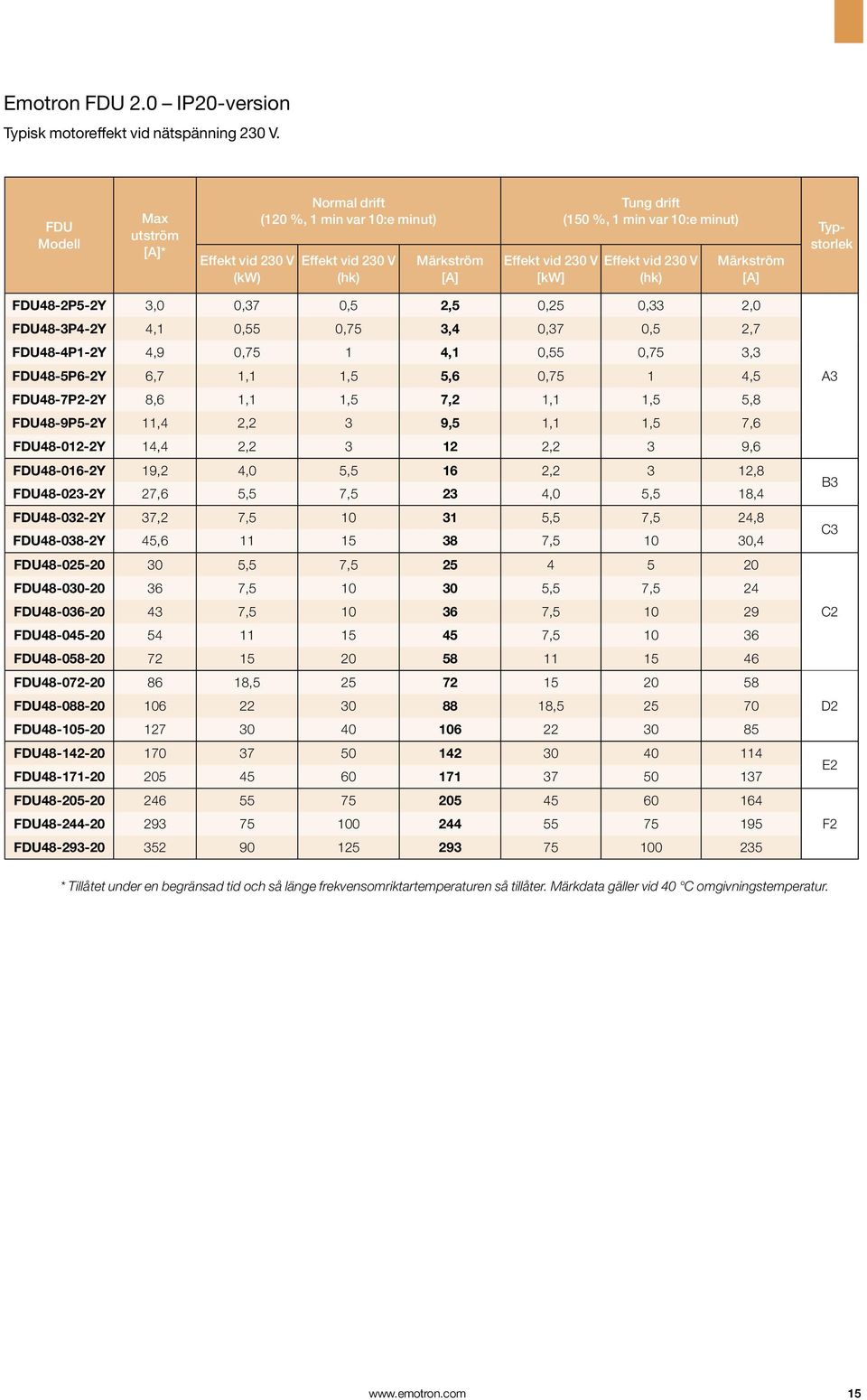

15 Emotron FDU 2.0 IP20-version Typisk motoreffekt vid nätspänning 230 V. FDU Modell Max utström * 230 V (kw) Normal drift (120 %, 1 min var 10:e minut) 230 V (hk) 230 V Tung drift (150 %, 1 min var 10:e minut) 230 V (hk) FDU48-2P5-2Y 3,0 0,37 0,5 2,5 0,25 0,33 2,0 FDU48-3P4-2Y 4,1 0,55 0,75 3,4 0,37 0,5 2,7 FDU48-4P1-2Y 4,9 0,75 1 4,1 0,55 0,75 3,3 FDU48-5P6-2Y 6,7 1,1 1,5 5,6 0,75 1 4,5 FDU48-7P2-2Y 8,6 1,1 1,5 7,2 1,1 1,5 5,8 FDU48-9P5-2Y 11,4 2,2 3 9,5 1,1 1,5 7,6 FDU Y 14,4 2, ,2 3 9,6 FDU Y 19,2 4,0 5,5 16 2,2 3 12,8 FDU Y 27,6 5,5 7,5 23 4,0 5,5 18,4 FDU Y 37,2 7, ,5 7,5 24,8 FDU Y 45, , ,4 FDU ,5 7, FDU , ,5 7,5 24 FDU , , FDU , FDU FDU , FDU , FDU FDU FDU FDU FDU FDU A3 B3 C3 C2 D2 E2 F2 * Tillåtet under en begränsad tid och så länge frekvensomriktartemperaturen så tillåter. Märkdata gäller vid 40 C omgivningstemperatur. 15

16 Emotron FDU 2.0 IP20-version Typisk motoreffekt vid nätspänning 400 V och 460 V FDU Modell Max utström * 400 V (kw) Normal drift (120 %, 1 min var 10:e minut) 460 V (hk) 400 V Tung drift (150 %, 1 min var 10:e minut) 460 V (hk) FDU48-2P5-2Y 3,0 0,75 1 2,5 0,55 0,75 2,0 FDU48-3P4-2Y 4,1 1,1 1,5 3,4 0,75 1 2,7 FDU48-4P1-2Y 4,9 1,5 2 4,1 1,1 1,5 3,3 FDU48-5P6-2Y 6,7 2,2 3 5,6 1,5 2 4,5 FDU48-7P2-2Y 8,6 3,0 4 7,2 2,2 3 5,8 FDU48-9P5-2Y 11,4 4,0 5 9,5 3,0 4 7,6 FDU Y 14,4 5,5 7,5 12 4,0 5 9,6 FDU Y 19,2 7, ,5 7,5 12,8 FDU Y 27, , ,4 FDU Y 37, ,8 FDU Y 45,6 18, ,4 FDU , FDU FDU , FDU , FDU FDU FDU FDU FDU FDU FDU FDU FDU A3 B3 C3 C2 D2 E2 F2 * Tillåtet under en begränsad tid och så länge frekvensomriktartemperaturen så tillåter. Märkdata gäller vid 40 C omgivningstemperatur. 16

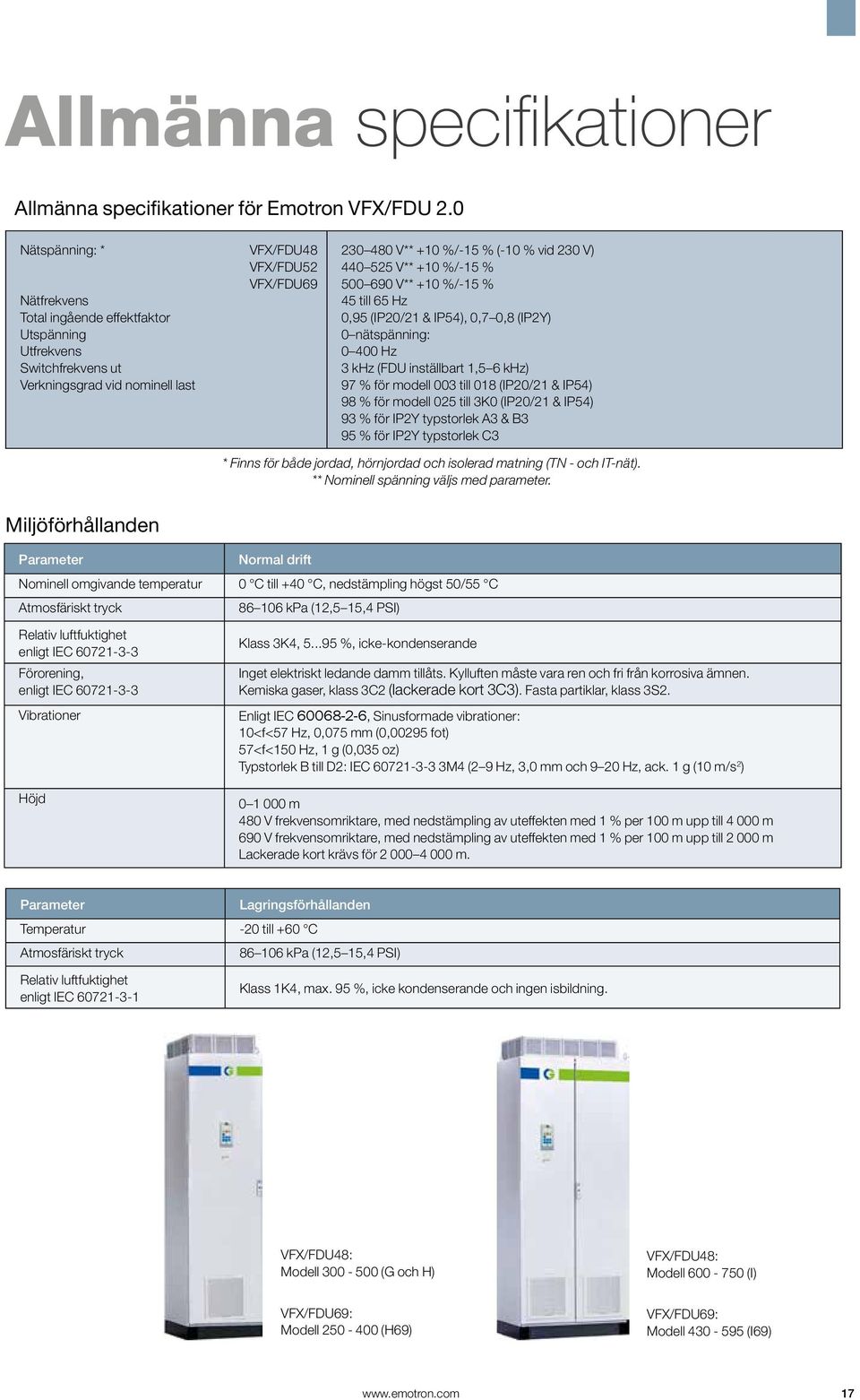

17 Allmänna specifikationer Allmänna specifikationer för Emotron VFX/FDU 2.0 Nätspänning: * Nätfrekvens Total ingående effektfaktor Utspänning Utfrekvens Switchfrekvens ut Verkningsgrad vid nominell last VFX/FDU48 VFX/FDU52 VFX/FDU V** +10 %/-15 % (-10 % vid 230 V) V** +10 %/-15 % V** +10 %/-15 % 45 till 65 Hz 0,95 (IP20/21 & IP54), 0,7 0,8 (IP2Y) 0 nätspänning: Hz 3 khz (FDU inställbart 1,5 6 khz) 97 % för modell 003 till 018 (IP20/21 & IP54) 98 % för modell 025 till 3K0 (IP20/21 & IP54) 93 % för IP2Y typstorlek A3 & B3 95 % för IP2Y typstorlek C3 * Finns för både jordad, hörnjordad och isolerad matning (TN - och IT-nät). ** Nominell spänning väljs med parameter. Miljöförhållanden Parameter Normal drift Nominell omgivande temperatur 0 C till +40 C, nedstämpling högst 50/55 C Atmosfäriskt tryck kpa (12,5 15,4 PSI) Relativ luftfuktighet enligt IEC Förorening, enligt IEC Vibrationer Höjd Klass 3K4, %, icke-kondenserande Inget elektriskt ledande damm tillåts. Kylluften måste vara ren och fri från korrosiva ämnen. Kemiska gaser, klass 3C2 (lackerade kort 3C3). Fasta partiklar, klass 3S2. Enligt IEC , Sinusformade vibrationer: 10<f<57 Hz, 0,075 mm (0,00295 fot) 57<f<150 Hz, 1 g (0,035 oz) B till D2: IEC M4 (2 9 Hz, 3,0 mm och 9 20 Hz, ack. 1 g (10 m/s 2 ) m 480 V frekvensomriktare, med nedstämpling av uteffekten med 1 % per 100 m upp till m 690 V frekvensomriktare, med nedstämpling av uteffekten med 1 % per 100 m upp till m Lackerade kort krävs för m. Parameter Lagringsförhållanden Temperatur -20 till +60 C Atmosfäriskt tryck kpa (12,5 15,4 PSI) Relativ luftfuktighet enligt IEC Klass 1K4, max. 95 %, icke kondenserande och ingen isbildning. VFX/FDU48: Modell (G och H) VFX/FDU48: Modell (I) VFX/FDU69: Modell (H69) VFX/FDU69: Modell (I69) 17

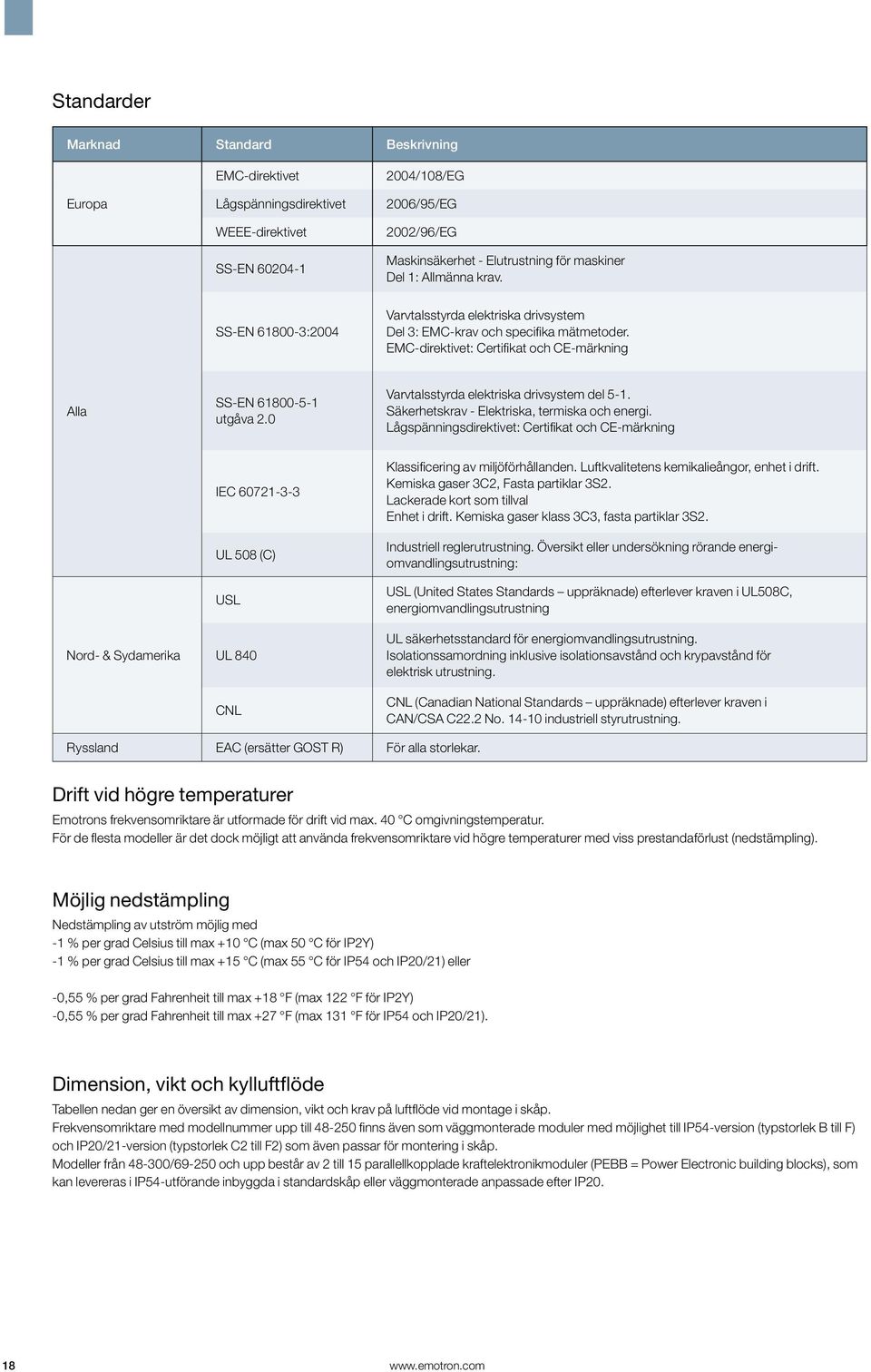

18 Standarder Marknad Standard Beskrivning Europa EMC-direktivet Lågspänningsdirektivet WEEE-direktivet SS-EN /108/EG 2006/95/EG 2002/96/EG Maskinsäkerhet - Elutrustning för maskiner Del 1: Allmänna krav. SS-EN :2004 Varvtalsstyrda elektriska drivsystem Del 3: EMC-krav och specifika mätmetoder. EMC-direktivet: Certifikat och CE-märkning Alla SS-EN utgåva 2.0 Varvtalsstyrda elektriska drivsystem del 5-1. Säkerhetskrav - Elektriska, termiska och energi. Lågspänningsdirektivet: Certifikat och CE-märkning Nord- & Sydamerika IEC UL 508 (C) USL UL 840 CNL Klassificering av miljöförhållanden. Luftkvalitetens kemikalieångor, enhet i drift. Kemiska gaser 3C2, Fasta partiklar 3S2. Lackerade kort som tillval Enhet i drift. Kemiska gaser klass 3C3, fasta partiklar 3S2. Industriell reglerutrustning. Översikt eller undersökning rörande energiomvandlingsutrustning: USL (United States Standards uppräknade) efterlever kraven i UL508C, energiomvandlingsutrustning UL säkerhetsstandard för energiomvandlingsutrustning. Isolationssamordning inklusive isolationsavstånd och krypavstånd för elektrisk utrustning. CNL (Canadian National Standards uppräknade) efterlever kraven i CAN/CSA C22.2 No industriell styrutrustning. Ryssland EAC (ersätter GOST R) För alla storlekar. Drift vid högre temperaturer Emotrons frekvensomriktare är utformade för drift vid max. 40 C omgivningstemperatur. För de flesta modeller är det dock möjligt att använda frekvensomriktare vid högre temperaturer med viss prestandaförlust (nedstämpling). Möjlig nedstämpling Nedstämpling av utström möjlig med -1 % per grad Celsius till max +10 C (max 50 C för IP2Y) -1 % per grad Celsius till max +15 C (max 55 C för IP54 och IP20/21) eller -0,55 % per grad Fahrenheit till max +18 F (max 122 F för IP2Y) -0,55 % per grad Fahrenheit till max +27 F (max 131 F för IP54 och IP20/21). Dimension, vikt och kylluftflöde Tabellen nedan ger en översikt av dimension, vikt och krav på luftflöde vid montage i skåp. Frekvensomriktare med modellnummer upp till finns även som väggmonterade moduler med möjlighet till IP54-version (typstorlek B till F) och IP20/21-version (typstorlek C2 till F2) som även passar för montering i skåp. Modeller från / och upp består av 2 till 15 parallellkopplade kraftelektronikmoduler (PEBB = Power Electronic building blocks), som kan levereras i IP54-utförande inbyggda i standardskåp eller väggmonterade anpassade efter IP20. 18

19 Mekaniska specifikationer för modell VFX/FDU48 IP2Y- och IP20/21-version Modeller Mått H1/H2 x B x D mm (tum) IP20* Mått H1/H3 x B x D mm (tum) IP21** Vikt kg (lbs) IP20/IP21 Luftflöde m 3 /h 48-2P5-2Y till Y A3 220/287 x 120 x 169 (8,7/11,3 x 4,7 x 6,7) - 2,6 (5,7) Y till Y B3 255/325 x 145 x 179 (9,8/12,8 x 5,7 x 7) - 3,9 (8,6) Y till Y C3 335/407 x 190 x 187 (13,2/16 x 7,5 x 7,4) - 5 (11) till / 536 x 176 x / 559 x 196 x C2 17 (37,5) till (17,2/21,1 x 6,9 x 10,5) (17,2/22 x 7,7 x 11,1) till D2 545 / 658 x 220 x 291 (21,5/25,9 x 8,7 x 11,5) 545 / 670 x 240 x 307 (21,5/26,4 x 9,5 x 12,1) 30 (66) till E2 956 / 956 x 275 x 294 (37,6/37,6 x 10,8 x 11,6) 956 / 956 x 275 x 323 (37,6/37,6 x 10,8 x 12,7) 53 (117) och F2 956 / 956 x 335 x 294 (37,6/37,6 x 13,2 x 11,6) 956 / 956 x 335 x 323 (37,6/37,6 x 13,2 x 12,7) 68 (150) 800 H1 = Kapslingshöjd H2 = Total höjd inklusive kabelanslutning H3 = Total höjd inklusive toppskydd * utan toppskydd ** med toppskydd Version IP2Y och IP20/21 av Emotron VFX 2.0 och FDU 2.0 H1 H2 D A3 B3 B C3 H1 H3 D B C2 IP20 D2 IP21 E2 IP20 F2 IP20 19

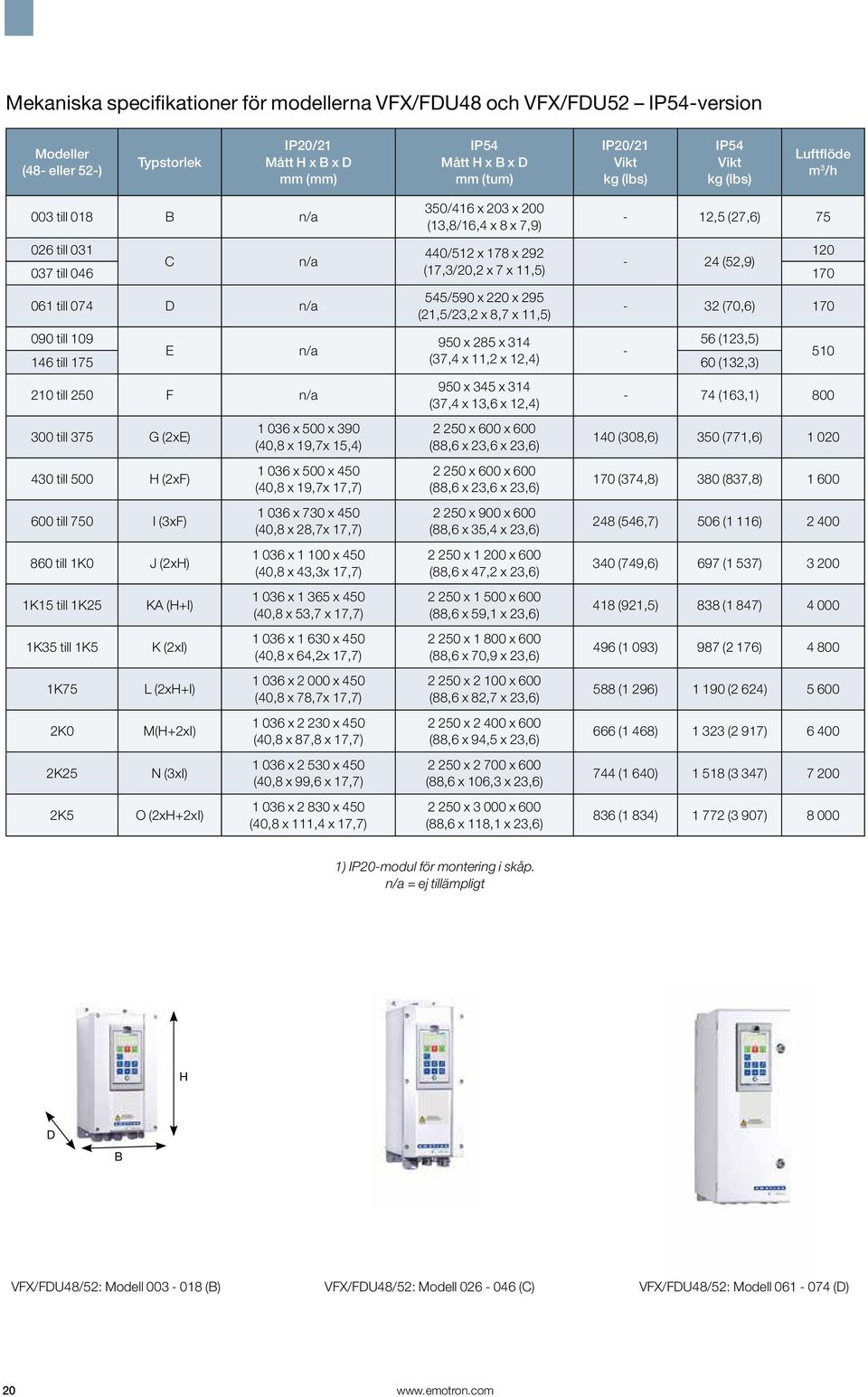

20 Mekaniska specifikationer för modellerna VFX/FDU48 och VFX/FDU52 IP54-version Modeller (48- eller 52-) IP20/21 Mått H x B x D mm (mm) IP54 Mått H x B x D mm (tum) IP20/21 Vikt kg (lbs) IP54 Vikt kg (lbs) Luftflöde m 3 /h 003 till 018 B n/a 350/416 x 203 x 200 (13,8/16,4 x 8 x 7,9) - 12,5 (27,6) till /512 x 178 x C n/a - 24 (52,9) 037 till 046 (17,3/20,2 x 7 x 11,5) till 074 D n/a 545/590 x 220 x 295 (21,5/23,2 x 8,7 x 11,5) - 32 (70,6) till x 285 x (123,5) E n/a till 175 (37,4 x 11,2 x 12,4) 60 (132,3) 210 till 250 F n/a 300 till 375 G (2xE) 430 till 500 H (2xF) 600 till 750 I (3xF) 860 till 1K0 J (2xH) 1K15 till 1K25 1K35 till 1K5 1K75 2K0 2K25 2K5 KA (H+I) K (2xI) L (2xH+I) M(H+2xI) N (3xI) O (2xH+2xI) x 500 x 390 (40,8 x 19,7x 15,4) x 500 x 450 (40,8 x 19,7x 17,7) x 730 x 450 (40,8 x 28,7x 17,7) x x 450 (40,8 x 43,3x 17,7) x x 450 (40,8 x 53,7 x 17,7) x x 450 (40,8 x 64,2x 17,7) x x 450 (40,8 x 78,7x 17,7) x x 450 (40,8 x 87,8 x 17,7) x x 450 (40,8 x 99,6 x 17,7) x x 450 (40,8 x 111,4 x 17,7) 950 x 345 x 314 (37,4 x 13,6 x 12,4) x 600 x 600 (88,6 x 23,6 x 23,6) x 600 x 600 (88,6 x 23,6 x 23,6) x 900 x 600 (88,6 x 35,4 x 23,6) x x 600 (88,6 x 47,2 x 23,6) x x 600 (88,6 x 59,1 x 23,6) x x 600 (88,6 x 70,9 x 23,6) x x 600 (88,6 x 82,7 x 23,6) x x 600 (88,6 x 94,5 x 23,6) x x 600 (88,6 x 106,3 x 23,6) x x 600 (88,6 x 118,1 x 23,6) (163,1) (308,6) 350 (771,6) (374,8) 380 (837,8) (546,7) 506 (1 116) (749,6) 697 (1 537) (921,5) 838 (1 847) (1 093) 987 (2 176) (1 296) (2 624) (1 468) (2 917) (1 640) (3 347) (1 834) (3 907) ) IP20-modul för montering i skåp. n/a = ej tillämpligt H D B VFX/FDU48/52: Modell (B) VFX/FDU48/52: Modell (C) VFX/FDU48/52: Modell (D) 20

21 Mekaniska specifikationer för modell VFX/FDU69 IP54-version Modeller (69-) IP20/21 Mått H x B x D mm (mm) IP54 Mått H x B x D mm (tum) IP20/21 Vikt kg (lbs) IP54 Vikt kg (lbs) Luftflöde m 3 /h 090 till 200 F till 400 H69 (2xF69) 430 till 595 I69 (3xF69) 650 till 800 J69 (2xH69) 905 till 995 KA69 (H69+I69) 1K2 1K4 1K6 1K8 2K0 2K2 2K4 2K6 2K8 3K0 K69 (2xI69) L69 (2xH69+I69) M69 (H69+2xI69) N69 (3xI69) O69 (2xH69+2xI69) P69 (H69+3xI69) Q69 (4xI69) R69 (2xH69+3xI69) S69 (H69+4xI69) T69 (5xI69) x 500 x 450 (46,3 x 19,7 x 17,7) x 730 x 450 (46,3 x 28,7 x 17,7) x x 450 (46,3 x 43,3 x 17,7) x x 450 (46,3 x 53,7 x 17,7) x x 450 (46,3 x 64,2 x 17,7) x x 450 (46,3 x 78,7 x 17,7) x x 450 (46,3 x 87,8 x 17,7) x x 450 (46,3 x 99,6 x 17,7) x x 450 (46,3 x 111,4 x 17,7) x x 450 (46,3 x 123,2 x 17,7) x x 450 (46,3 x 135 x 17,7) x x 450 (46,3 x 146,9 x 17,7) x x 450 (46,3 x 158,7 x 17,7) x x 450 (46,3 x 170,5 x 17,7) x 345 x 314 (42,9 x 13,6 x 12,4) x 600 x 600 (88,6 x 23,6 x 23,6) x 900 x 600 (88,6 x 35,4 x 23,6) x x 600 (88,6 x 47,2 x 23,6) x x 600 (88,6 x 59,1 x 23,6) x x 600 (88,6 x 70,9 x 23,6) x x 600 (88,6 x 82,7 x 23,6) x x 600 (88,6 x 94,5 x 23,6) x x 600 (88,6 x 106,3 x 23,6) x x 600 (88,6 x 118,1 x 23,6) x x 600 (88,6 x 129,9 x 23,6) x x 600 (88,6 x 141,7 x 23,6) x x 600 (88,6 x 153,5 x 23,6) x x 600 (88,6 x 165,4 x 23,6) x x 600 (88,6 x 177,2 x 23,6) 77 (169,8) (388) 399 (879,6) (566,6) 563 (1 241) (776) 773 (1 704) (954,6) 937 (2 066) (1 133) (2 425) (1 343) (2 890) (1 521) (3 265) (1 700) (3 640) (1 909) (4 076) (2 088) (4 519) (2 266) (4 881) (2 476) (5 342) (2 654) (5 761) (2 833) (6 122) ) IP20-modul för montering i skåp. n/a = ej tillämpligt VFX/FDU48: Modell (E) VFX/FDU48: Modell (F) VFX/FDU69: Modell (F69) VFX/FDU48: Modell (H) IP20-modul 21

22 Reglernoggrannhet för Emotron VFX 2.0 (varvtal) Reglernoggrannhet för Emotron VFX 2.0 (moment) Varvtalsreglering, statisk noggrannhet (linjäritet): Momentreglering, statisk noggrannhet (linjäritet): actual of Sluten reglering = 0,01 % av n nom. Öppen reglering = 0,1 % av n nom. Sluten reglering: <3 % av T nom Öppen reglering: <3 % för varvtal % av nominell, och <10 % vid nollvarvtal (% av n nom ). Varvtalsreglering, dynamisk noggrannhet (impact drop): Momentreglering, dynamisk noggrannhet: n, T Torque T T ref 5% 5 x 0,08s 2 80 ms = 0,2%s Speed 90% 10% 1 ms T act Sluten reglering = 0,2 % sek (100 % laststeg) Öppen reglering = 0,4 % sek (100 % laststeg) Sluten och öppen reglering: 100 % momentstegtid = 1 ms. Reglernoggrannhet för Emotron FDU 2.0 (V/Hz) Noggrannhet varvtalsreglering = ca 1 % av n nom (eftersläpning). Noggrannhet moment = ca 5 % av T nom ( % varvtal). 22

23 Grundläggande in/ut-data Styrsignalingångar: Analog (differentiell), 4 kanaler Analog spänning/ström Max. inspänning Ingångsimpedans Upplösning Noggrannhet maskinvara Icke-linjäritet 0-±10 V/0 20 ma via omkopplare +30 V 20 kω (spänning) 250 Ω (ström) 11 bitar + tecken 0,5 % typ + 1 ½ LSB av fullt skalutslag 1½ LSB Digitala: 8 kanaler Inspänning Max. inspänning Ingångsimpedans Signalfördröjning Hög >9 VDC Låg <4 VDC +30 VDC <3,3 VDC: 4,7 kω, 3,3 VDC: 3,6 kω 8 ms Styrsignalutgångar: Analoga, 2 kanaler Utspänning/-ström Max. utspänning Korslutningsström ( ) Utimpedans Upplösning Max lastimpedans för ström Noggrannhet maskinvara Offset Icke-linjäritet 0-10 V/0 20 ma via parameterinställning +15 V vid 5 ma kont. +15 ma (spänning) +140 ma (ström) 10 Ω (spänning) 10-bitars 500 Ω 1,9 % typ fsd (spänning), 2,4 % typ fsd (ström) 3 LSB 2 LSB Digitala, 2 kanaler Utspänning Korslutningsström ( ) Hög >20 VDC vid 50 ma, >23 VDC öppen Låg <1 VDC vid 50 ma 100 ma max (tillsammans med +24 VDC) Reläer, 3 st Kontakter Referensspänningar +10 VDC -10 VDC +24 VDC 0,1 2 A/Umax 250 VAC eller 42 VDC +10 VDC vid 10 ma kortslutningsström +30 ma max -10 VDC vid 10 ma +24 VDC kortslutningsström +100 ma max (tillsammans med digitala utgångar) Se Användargränssnitt på sidan 25 för anslutningsdata och standardinställningar 23

24 Användargränssnitt Emotron FDU/VFX48-2P5-2Y till Y Emotron FDU/VFX till -2K5 EMCfilter Motor EMCfilter Motor 0 10 V 4 20 ma **DC-drossel **Bromsmotstånd +10 VD AnIn 1 AnIn 2 Signaljord AnIn 3 AnUt 1 AnIn 4 AnUt 2-10 VDC DigUt 1 Signaljord DigUt 2 DigIn 1:Start Back* DigIn 2:Start Fram* Relä 1 DigIn3 +24 VDC Signaljord DigIn 4 Relä 2 DigIn 5 DigIn 6 DigIn 7 DigIn 8:Återställ* Relä 3 Larm Redo 0 10 V 4 20 ma Tillval*** X1 Tillval +10 VD AnIn 1 AnIn 2 AnIn 3 Signaljord AnIn 4 AnUt 1-10 VDC AnUt 2 Signaljord DigUt 1 DigUt 2 DigIn 1:Start Back* DigIn 2:Start Fram* DigIn3 Relä 1 X2 +24 VDC Signaljord DigIn 4 DigIn 5 Relä 2 DigIn 6 DigIn 7 DigIn 8:Återställ* X3 Relä 3 Larm Redo Komm.- tillval Övriga tillval Komm.- tillval tillval Fältbussoption eller PC Optionskort Fältbussoption eller PC Optionskort * = Standardinställning ** = Tillval * = Standardinställning *** = Tillvalsplintar X1;78 79 för anslutning av motor-ptc för typstorlekar B till D2 X1 Namn: Funktion (standard): V +10 VDC matningsspänning 2 AnIn1 Processbörvärde 3 AnIn2 Ej använd 4 AnIn3 Ej använd 5 AnIn4 Ej använd 6-10 V -10 VDC matningsspänning 7 Signaljord Signaljord 8 DigIn 1 Start Back 9 DigIn 2 Start Fram 10 DigIn 3 Ej använd V +24 VDC matningsspänning 12 Signaljord Signaljord 13 AnUt 1 Min varvtal till max varvtal 14 AnUt 2 0 till max moment 15 Signaljord Signaljord 16 DigIn 4 Ej använd 17 DigIn 5 Ej använd 18 DigIn 6 Ej använd 19 DigIn 7 Ej använd X1 Namn: Funktion (standard): 20 DigUt 1 Redo 21 DigUt 2 Broms/Inget larm 22 DigIn 8 Återställ X2 Namn: Funktion (standard): 31 N/C 1 32 KOMM 1 33 N/O 1 41 N/C 2 42 KOMM 2 43 N/O 2 Reläutgång 1 = Larm Aktiv när omriktaren befinner sig i larmtillstånd. N/C öppnar när reläet aktiveras (gäller alla reläer) N/O sluter när reläet aktiveras (gäller alla reläer) Reläutgång 2 = Kör Aktiv när omriktaren är klar för start X3 Namn: Funktion (standard): 51 KOMM 3 52 N/O 3 Reläutgång 3 = Ej använd Samtliga in- och utgångar är programmerbara. 24

25 Standardtillval För Emotron VFX/FDU 2.0 IP2Y A3 C3 IP20/21 och IP54/20 C2 F2 och B O Alla kort är lackade. Stöd för 2 optionskort och ett kommunikationstillval Inga kort är lackade, kan fås lackade på begäran för IP54. Stöd för 3 optionskort och ett kommunikationstillval STANDARDTILLVAL Artikelnr Anmärkning Artikelnr Anmärkning I/O-kort Pulsgivarkort Max 1 pulsgivarkort PTC/PT100-kort Ej tillgängligt Max 1 PTC/PT100-kort PTC-kort Ej tillgängligt RS232/ Extern strömförsörjning Tillgängligt som fabriksinbyggt tillval Säkert stopp Tillgängligt som fabriksinbyggt IP54-tillval CRIO-kort Ej tillgängligt Endast för VFX V AC Endast för VFX Krangränssnitt Ej tillgängligt V DC Endast för VFX Fältbuss Profibus Fältbuss DeviceNet Ethernet - Modbus TCP Ethernet Modbus/TCP M Ethernet EtherCAT Ethernet Profinet IO 1 port Ethernet Profinet IO 2 portar Ethernet EtherNet IP 2 portar I/O-kort Pulsgivarkort PTC/PT100-kort 3 extra reläutgångar (230 VAC/5 A NO/NC). 3 extra 24 V /3,2 kω (AC eller DC) differentiella digitalingångar, samtliga programmerbara. Ingångar som ger 50 VAC/DC isolering mellan kanalerna. Högst 3 I/O-kort kan byggas in per frekvensomriktare. Differentialpulsgivaringång lämplig för 5 V (TTL) eller 24 V (HTL) inkrementella pulsgivare, intervall pulser/varv. Ingångar minst 9 kω. Max. frekvens = 100 khz. För pulsgivare av enkel typ eller differentialtyp (A/B, A /B ). Valbar spänningsutgång 5 VDC eller 24 VDC för pulsgivarmatning. 1 PTC-anslutning med isolerad ingång överensstämmande med DIN 44081/ Maximalt 6 PTC-termistorer kan seriekopplas till PTC-ingången. Inkluderar även 3 PT100-ingångar, 2/3/4-trådiga, överensstämmande med SS-EN PTC-kort CRIO-kort (VFX) Krangränssnitt (VFX) 1 PTC-anslutning med isolerad ingång överensstämmande med DIN 44081/ Maximalt 6 PTC-termistorer kan seriekopplas till PTC-ingången. Kranoptionskort för styrning av lyft eller kranåk. Ingångar för styrspakskontroll: stöd för styrspakar av typerna 4-stegs, motorpotentiometer eller analog referens. Ingångar för förgränsläges- och ändgränslägesbrytare (2+2). Alla 12 digitalingångar 24 V/5 kω (8 24 V) DC. 2 reläutgångar 250 V/2AAC, för mekanisk broms och skydd för lastavvikelse. Även lastberoende drift i fältförsvagningsområdet för kranlyft stöds. Isolerat I/O-gränssnitt för styrsignaler mellan (befintlig) kranstyrning och kranoptionskortet (CRIO). Tillgängligt för 230 V/27 kω ( V) AC 24 V/2,7 kω (15 36 V) DC-insignaler. Lysdiodindikering för alla in- och utgångar. För montering på DIN-skena. H x B x D = 125 x 150 x 50 mm RS232/RS485 isolerad Isolerat seriellt RS232/RS485-kommunikationskort. För Modbus/RTU kommunikationsprotokoll. Överföringshastigheter: bits/sek stöds. 25

26 Standardtillval för Emotron VFX/FDU 2.0 Fältbuss- och Ethernet-kort Typisk svarstid för frekvensomriktare = 10 ms (ej inräknat eventuella ethernetfördröjningar). Fältbuss Profibus Fältbuss tillvalsmodul för Profibus-kommunikation DP eller DP V1. Använd en 9-stifts D-subkontakt. Överföringshastigheter: 9,6 kbit/sek 12 Mbit/sek stöds. Fältbuss DeviceNet Fältbuss-tillvalsmodul för DeviceNetkommunikation. Överföringshastigheter: kbit/sek stöds. Ethernet Modbus/TCP Industriell Ethernet-tillvalsmodul för Modbus/ TCP-protokollet. Kontakt av RJ45-typ. Överföringshastigheter: 10 eller 100 Mbit/sek stöds. Kontrollpanelset, inkl. blank panel Ethernet Modbus/TCP M12 Industriell Ethernet-tillvalsmodul för Modbus/ TCP-protokollet. Kontakt av M12. Överföringshastigheter: 10 eller 100 Mbit/sek stöds. Ethernet Profinet IO 1 port Industriell Ethernet-tillvalsmodul för Profinet IO (RT)-protokollet. Kontakt av RJ45-typ. Överföringshastighet: 100 Mbit/s Ethernet Profinet IO 2 portar Industriell Ethernet-tillvalsmodul för Profinet IO (RT)-protokollet. 2 portar av RJ45-typ. Överföringshastighet: 100 Mbit/s Kontrollpanelset, inkl. kontrollpanel Ethernet EtherCAT Industriell Ethernet-tillvalsmodul för EtherCATprotokollet. 2 kontakter av RJ45-typ (IN och UT). Överföringshastighet: 100 Mbit/s Ethernet EtherNet IP 2 portar Industriell Ethernet-tillvalsmodul för Profinet IO (RT)-protokollet. 1 port av RJ45-typ. Överföringshastighet: 100 Mbit/s Handhållen kontrollpanel HCP 2.0 Extern kontrollpanel av IP54-klass lämplig för montering på en skåpsdörr. Detta tillval ska användas tillsammans med en frekvensomriktarmodul som beställs med en inbyggd kontrollpanel. Artikelnr (Storlek B) (Storlek C/C2) (Storlek D/D2 och däröver) Extern kontrollpanel av IP54-klass lämplig för montering på en paneldörr. Detta tillval ska användas tillsammans med en frekvensomriktarmodul som beställs med en blank kontrollpanel. Artikelnr (Storlek B) (Storlek C/C2) (Storlek D/D2 och däröver) Handhållen kontrollpanel med full funktionalitet. Lätt att ansluta till frekvensomriktaren, för tillfällig användning vid t.ex. driftsättning och service. HCP 2.0 gör det möjligt att ställa in parametrar och se faktiska värden och felrapporteringsinformation. Man kan även kopiera parameterdata från en frekvensomriktare till andra frekvensomriktare. Artikelnr (komplett med kabel) Extern strömförsörjning Externt strömförsörjningskort för frekvensomriktare typ IP2Y, typstorlek A3, B3 och C3. Ska kopplas in till en extern strömförsörjning, lämplig för 24 V AC/DC. Om huvudströmmen bryts kommer ändå styrkortet, kontrollpanelen och de anslutna tillvalen, exempelvis fältbusskommunikationen, fortsätta att fungera. Säkert stopp STO-kort (säkert stopp) för frekvensomriktare typ IP2Y, typstorlek A3, B3 och C3 Extra inbyggda in- och utgångar för nödstoppskretsen (Safe Torque Off) som följer standarderna SS-EN 62061:2005 SIL2 och SS-EN :2006. Lackade kort Alla omriktarkort finns även i lackerad version, vilket rekommenderas för t.ex. avloppspumptillämpningar (vätesulfidgaser) eller installationer där luftfuktigheten vid vissa tillfällen kan vara hög (t.ex. vid installation i maskinrum eller i tropiskt klimat). IEC gaser klass 3C3, fasta partiklar klass 3S2 26

27 Standardtillval för Emotron VFX/FDU 2.0 EmoSoftCom Kabelgenomföringar för IP54 typstorlek B, C och D Artikelnr Ström A (M16 M20) A (M16 M25) A (M16 M32) B Anslut en dator med en RS232-standardkabel under kontrollpanelen på frekvensomriktarens framsida. Datorprogrammet EmoSoftCom gör det möjligt att spela in signaler och spara/läsa in säkerhetskopia av parameterdata, t.ex. vid service och underhåll. Genomföringsset finns för typstorlek B, C och D. EMC-genomföringar av metall används för motor- och bromsmotståndskablar A (M12 M32) C A (M12 M40) A (M20 M50) D Fabriksmonterade tillval för Emotron VFX/FDU 2.0 Extern strömförsörjning Inbyggd extern strömförsörjning. Ska kopplas in till en extern strömförsörjning, lämplig för 24 V AC/DC. Om huvudströmmen bryts kommer ändå styrkortet, kontrollpanelen och de anslutna tillvalen, exempelvis fältbusskommunikationen, fortsätta att fungera. Artikelnr: Artikelnr: (lackerad) Säkert stopp Säkert stopp för typstorlek B till D2 (Utnyttjar 1 av de 3 kortplatserna) Säkert stopp för typstorlek E, E2 och däröver Extra inbyggda in- och utgångar för nödstoppskretsen (Safe Torque Off) som följer standarderna SS-EN 62061:2005 SIL2 och SS-EN :2006. Bromschopper Alla Emotron VFX/FDU-enheter kan som tillval utrustas med en inbyggd bromschopper (standard för IP2Y). Bromschopprarna klarar termiskt en kontinuerlig bromsning med driftens märklast (IP20/21 och IP54). Det här tillvalet kan inte monteras i efterhand. Bromsmotståndet måste monteras utanför frekvensomriktaren. (Se sidan 28 för tillvalet bromsmotstånd.) Anslutningar för DC+/DC- DC+/DC- -plintar för extern anslutning till Emotron VFX/FDU-enhetens DC-mellanled. Detta tillval krävs om spänningsbegränsare används. Blank kontrollpanel Täckpanel i stället för kontrollpanel (för att bevara IP54-klassningen). På panelen finns signallampor för indikering av nätmatning, drift och larm. EMC-filter klass C2 EMC-filter enligt SS-EN :2004 klass C2 Miljöklass 1, begränsad distribution. För typstorlek B till D2. Inbyggd i frekvensomriktarmodulen. Obs: EMC-filter enl. klass C3 Miljöklass 2 medföljer som standard alla frekvensomriktare PTC Fabriksmonterad, isolerad motor-ptc-ingång i enlighet med DIN44081/ Tillgänglig för typstorlek B till D2. Använd optionskort PTC/PT100 om flera ingångar behövs. 27
