GODA EXEMPEL FÖR ATT KLARA DE NYA MCP KRAVEN MAGNUS HERMANSSON STORA BIOKRAFT- OCH VÄRMEKONFERENSEN

Transkript

1 GODA EXEMPEL FÖR ATT KLARA DE NYA MCP KRAVEN MAGNUS HERMANSSON STORA BIOKRAFT- OCH VÄRMEKONFERENSEN

2 DIREKTIVET OM MEDELSTORA FÖRBRÄNNINGS- ANLÄGGNNINGAR /2193/EU MCPD (NATURVÅRDSVERKET RAPPORT 6765) - Fasta biobränslen Anläggningstyp (bränsleeffekt) Befintliga anläggningar > MW Befintliga anläggningar 1 20 MW mg/nm3, 6 % O2 Nya anläggningar > MW Nya anläggningar 5-20 MW 30 Nya anläggningar 1 < 5 MW 50 STORA BIOKRAFT- VÄRMEKONFERENSEN 2

3 FÖRUTSÄTTNINGAR / ANTAGANDE - Flest anläggningar mellan 1 10 MWth è3 000 anläggningar bara i Sverige - Dessa anläggningar har oftast endast multicyklon som stoftrening è Måste åtgärdas - Flera flisanläggningar har RGK med vått elfilter / avskiljning è Dessa har dock i flertalet fall slitage, korrosions- och igensättningsproblem è Tungmetaller, dioxiner, zink mfl hamnar i kodensatet è Kräver avencerad vattenrening STORA BIOKRAFT- VÄRMEKONFERENSEN 3

4 TEKNIKVAL Alla anläggningar har olika förutsättningar è SLANGFILTER è ELEKTROFILTER STORA BIOKRAFT- VÄRMEKONFERENSEN 4

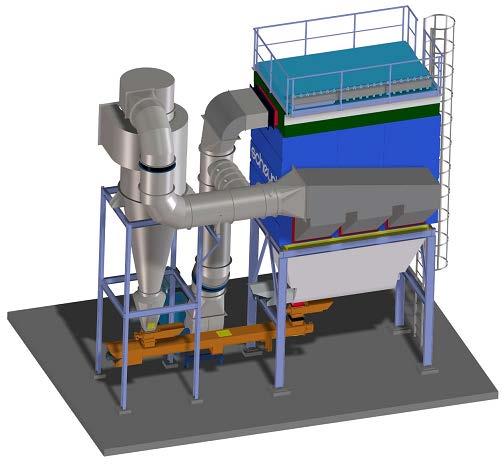

5 SLANGFILTER FÖRDELAR - Klarar stopkrav under 10 mg/nm3 - Lägre investering - Mindre byggyta - Kan kombineras med dosering av absorbent NACKDELAR - By-pass rekommenderas - Föravskiljare rekommenderas (gnistor) - Kräver mer Wllsyn (DU kostnad) - Högre dripskostnad - Kräver opa ny rökgasfläkt DRIFTSKOSTNADER - Fläkt kw förbrukning för ökat tryckfall - kw för uppvärmning och askhantering - Slangar byts eper ca 5-10 år (10 % av investering) - TryckluPsförbrukning STORA BIOKRAFT- VÄRMEKONFERENSEN 5

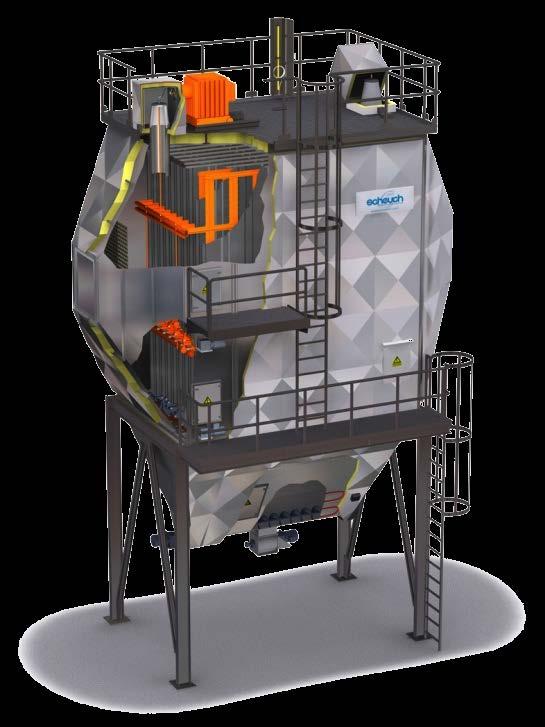

6 ELFILTER FÖRDELAR - Klarar stopkrav under 10 mg/nm3 - By-pass behövs inte - Föravskiljare behövs inte - Något högre investering - Något lägre dripskostnad - Robust design - Befintlig fläkt kan behållas NACKDELAR - Något högre investering - Större byggyta DRIFTSKOSTNADER - kw förbrukning högspänningsaggregat - kw för uppvärmning och askhantering - Få rörliga delar, litet underhåll STORA BIOKRAFT- VÄRMEKONFERENSEN 6

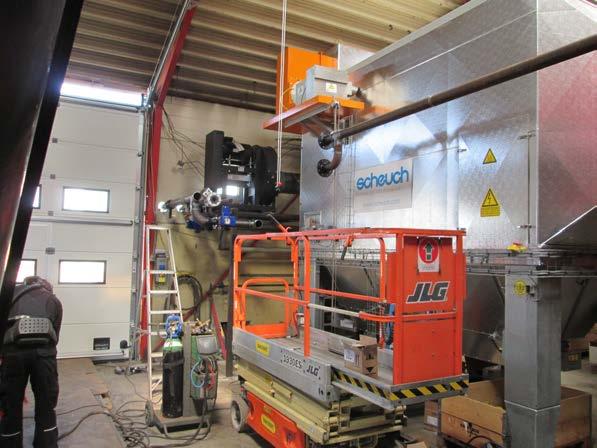

7 GODA EXEMPEL PROJECT: SWEDWOOD LUBAWA Technical solu7on: Bag filter Investment cost: Euros (filter, by pass, supervision) Fuel: MDF (medium density fiberboard) Type of combustion: Grate combustion 4,5 MW th Flue gas temperature: C Commissioning/Start-up: 2017 Outlet dust emission: < 5 mg/nm3 7

8 GODA EXEMPEL PROJECT: METSÄ WOOD KASKINEN Technical solu7on: Electro Filter Investment cost: Euros (turn key) Fuel: Bark and saw dust Type of combustion: Grate combustion 7 MW th Flue gas temperature: 200 C Commissioning/Start-up: 2015 Inlet dust (before ESP) 600 mg/nm3 Outlet dust emission: < 30 mg/nm3 8

9 GODA EXEMPEL PROJECT: LJUNGBY VÄRMEVERK Technical solu7on: Electro Filter Investment cost: Euros (filter) (es7ma7on Euros in total) Fuel: Dry wood chips Type of combustion: Grate combustion 6 MW th Flue gas temperature: 200 C Commissioning/Start-up: 2018 Inlet dust (before ESP) 300 mg/nm3 Outlet dust emission: < 30 mg/nm3 9

10 GODA EXEMPEL PROJECT: LANTMÄNNEN ÅHUS Technical solu7on: MC with Electro Filter Investment cost: Euros (filters) Fuel: Dry wood chips Type of combustion: Powder Burning 3 MW th Flue gas temperature: 200 C Commissioning/Start-up: 2015 Inlet dust (before ESP) mg/nm3 Outlet dust emission: < 30 mg/nm3 10

11 GODA EXEMPEL PROJECT: SNERTINGE VARMEVERK Technical solu7on: Electro Filter Investment cost: Euros (filter) Fuel: Dry Wood Chips Type of combustion: Grate combustion 1 MW th Flue gas temperature: 200 C Commissioning/Start-up: 2017 Inlet dust (before ESP) 200 mg/nm3 Outlet dust emission: < 50 mg/nm3 11

12 SLUTSATSER - Många anläggningar måste åtgärdas! ègör en inventering / kartläggning av anläggningsbeståndet èvälj en beprövad, enkel och robust teknik med torr avskiljning è Se inte åtgärderna som enbart en kostnad èmöjlighet för extern och intern miljö, energibesparing och arbetsmiljö Varför inte ta tillfället i akt att bygga nytt! STORA BIOKRAFT- VÄRMEKONFERENSEN 12

13 AFFÄRSOMRÅDE ENERGI Vi levererar teknik för ren luft Scheuch GmbH är en pålitlig och stabil partner för kunder inom energisektorn. Både lokalt och globalt. Med erfarenhet, egen 7llverkning och focus på utveckling har vi kunder över hela världen som stö\as av våra interna7onella team. >30 År av erfarenhet >1,000 Elfilter >300 Slangfilter 13
