1 Panndagarna februari 2013, Helsingborg NextBAT - Ett skandinaviskt koncept för kommande generation avfallsförbränningsanläggningar per.lindgren@gmab.se Agenda Introduktion Förbränningsanläggningen inklusive panna Rökgasreningssystemet

2 Företagsgruppen - Kontor i Esbjerg och Glostrup - Ca 350 anställda worldwide - Leverantör av kompletta WTE anläggningar - Pålitliga, hög-kvalitativa rostersystem för avfallsförbränning State-ofthe-art ugnar och pannor - Stark service organisation

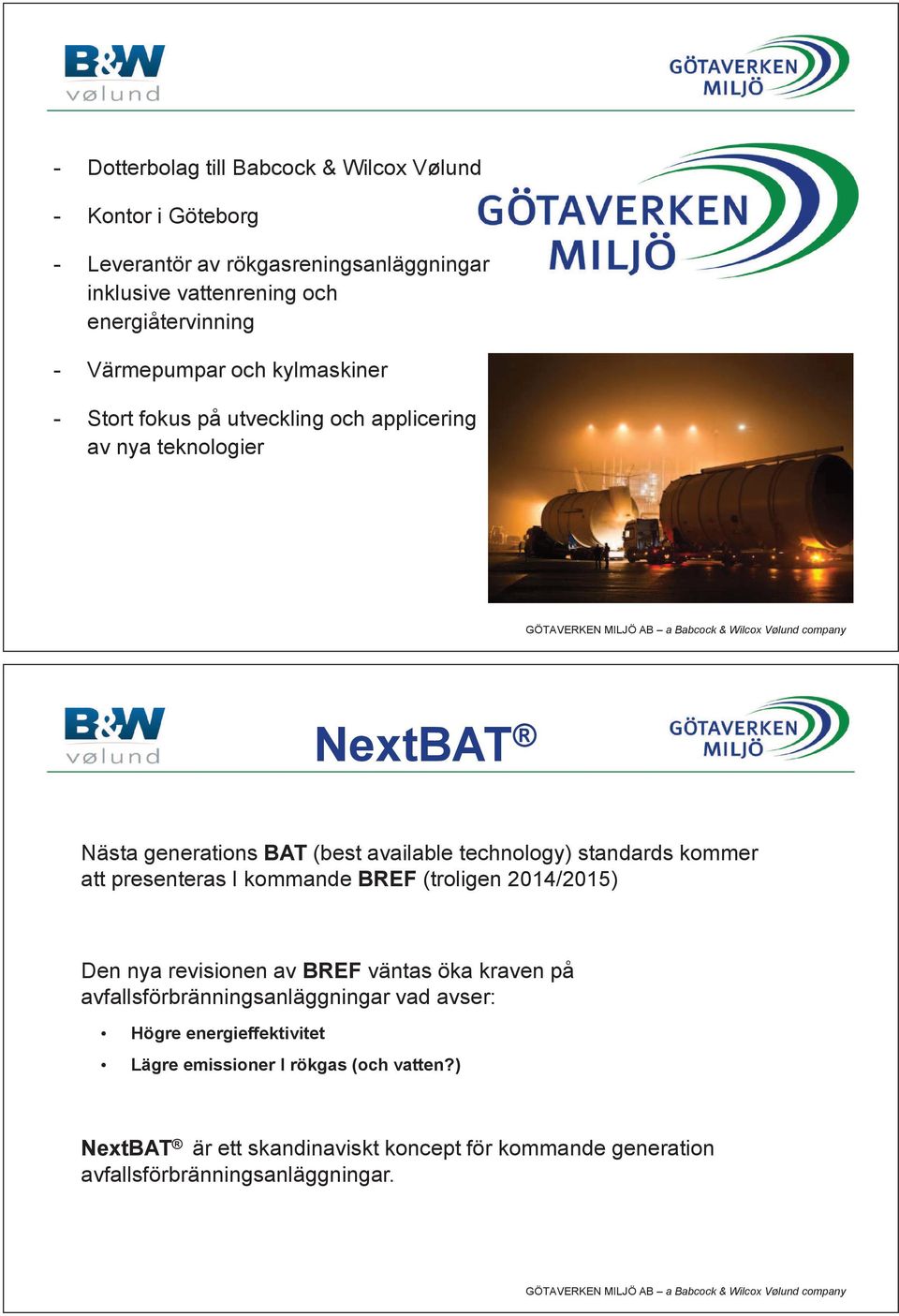

3 - Dotterbolag till Babcock & Wilcox Vølund - Kontor i Göteborg - Leverantör av rökgasreningsanläggningar inklusive vattenrening och energiåtervinning - Värmepumpar och kylmaskiner - Stort fokus på utveckling och applicering av nya teknologier NextBAT Nästa generations BAT (best available technology) standards kommer att presenteras I kommande BREF (troligen 2014/2015) Den nya revisionen av BREF väntas öka kraven på avfallsförbränningsanläggningar vad avser: Högre energieffektivitet Lägre emissioner I rökgas (och vatten?) m NextBAT är ett skandinaviskt koncept för kommande generation avfallsförbränningsanläggningar.

4 Energy optimization - high efficiency Overall thermal plant efficiency ~ Combined Heat & Power Low outlet boiler temperature < 160ºC Low excess air O 2 % ~ 5% aximum electrical output = high income Electrical efficiency > 27 % = R1 > 0.65 Technology For Low Excess Air Water Cooled Grates Water Cooled Furnace-Boiler Sealing = wear zone ACC = Advanced Combustion Control = small margin to 1 Volumix Extreme Low CO & PIC Uniform Boiler Temperature Inconel Boilers = improve heat transfer Side effect = Reducing the NO x formation. Staged bed combustion

5 DynaGrate The Dynamic ovement of Combustion A new name to the new generation of B&S combustion grates New water cooled grate bars New shaft system integrate cooling system = no pipes or tubes 0m 1,8m 3m 6m WPB EkoKem TAS Kolding 4.8 Reno Nord 4.4 DynaGrate No contact between the grate bars and side liners = High availability & long operation Limits the wear-and-tear Reduces the mechanical forces to which the grate is exposed during operation No problem with fusion of metal like classical forward/backward acting grates! Resulting in very low unburned carbon in bottom ash TOC << 1 % Water cooled grate = fuel flexibility

6 Low excess air number Low flue gas loss after boiler Increasing flue gas temperature T adi Technology = high temperatures Water cooled wear zones Strategy = High Energy Efficiency No slagging on the side walls, as the wear zone is cool, C The grate will keep its active combustion area The water cooled wear zone has a heat flux of approx KW pr. m2 A typical plant can obtain an extra 1,5-2,8 W energy output The furnace can accept waste with high heating values and at the same time maintain the combustion capacity. Rökgasrening Accepterat med salter i avdragsvattnet? JA NEJ Vått system, inkl rökgaskondensering Torrt/semivått system + slipskrubber inkl rökgaskondensering AVP CaO PAC flyg aska UF unit RO unit reuse/reci pient

7 Avskiljning av stoft och sura komponenter Stoft avskiljning med: - Elektrofilter - Slangfilter Vått system Avskiljning av sura komponenter: - I traditionell skrubber med fyllkroppar Energi återvinning Två stegs återvinning (i ett eller flera skrubbersteg): - direkt kondensering, och med värmepump - Ökad energiåtervinning till totalt % med värmepump Linköping absorptions kylare: - Använder fjärrvärme som energikälla för att produera kylt vatten för fjärrkyla Vestforbrænding: absorptions värme pump för fjärrvärme

8 Vått system omfattande vattenrening Cond stage SO 2 STAGE HCl tank NaO H tank CaCO 3 Silo Rest- produkt ACID STAGE 2 ACID STAGE 1 Fjärrvärme ID-Fan Acid buffer tanks NH 3 stripper Till sekundärluft FeCl 3 TT-15 Flockningsmedel FV ph justering Lamell Sandfilter ph justering Jonbytare HCl Fällning/flockning HCl Slamtank Semitorrt system med mindre vattenbehandling Rökgasfläkt Fjärrvärme RO stage1 RO stage2 CaO silo Silo PAC Silo Restprodukt UF unit Bufferttank renat kondensat reuse/ recipient HCl tank NaO H tank

9 Filborna Semivått system NID SCR (Option) Polisfilter med ADIOX för dioxin Energiåtervinning SO 2 & HF avskiljning HCl & NH 3 avskiljning Värme Pump Helsingborg Filborna Fjärr värme Filborna, Helsingborg Heat recovery SO 2 & HF removal Absorption Heat pump Emissioner till luft Units After boiler HCl & NH 3 removal Before scrubber District heating Emission guarantee Emission expected HCl mg/nm ~ 1 SO 2 mg/nm ~ 1 HF mg/nm ~ 0.1 Dioxin ng/nm ,05 0,05 ~ Sven Brantebäck

10 Filborna Rökgaskondensering Flue gas ~28 C Flue gas ~160 C Steam ~ 4.5 bar(a) Direct heat exchanger 9,5 W Intermediate cooling circuit 6,5 W 10 W 16 W 700 m 3 /h AVP 1250 m 3 /h 26 W District heating water return ~ 45 C Sven Brantebäck ~ 62 C Helsingborg Filborna- Ny anläggning25 ton/h Skrubbertransport till site, Okt Sven Brantebäck Vy över siten, Nov 2011

11 Götaverken iljö s leverans till Filborna Låga emissioner Förväntade emissioner av sura gaser är av EU direktivet Förhindrar dioxin memory effekt mha ADIOX Effektiv värmeåtervinning Rökgaskondensering i två steg Absorptionsvärmepump tillåter variationer av returtempratur Kompakt design inimal foot-print Låg energi förbrukning Integrerade pumptankar Rökgasfläkt efter rökgaskondenseringen Återanvändning av producerat vatten Kontaminerat vatten återförs Vatten till recipient ycket bättre kvalité än dricksvatten Sven Brantebäck WESP CUTNOX RESOX ADIOX Sven Brantebäck
