1 1 ETT FÖRETAG I STOFTAVSKILJNINGSBRANCHEN KATALOG NR: 3 Vi är specialister på RÖKGASRENINGSUTRUSTNING, främst för biobränsleeldning. Många av våra produkter passar även in i industriella stoftavskiljningsanläggningar.

2 2 har egen utveckling och tillverkning av utrustning för stoftavskiljning, främst rökgasrening. VÅRT VERKSAMHETSOMRÅDE *Multicykloner *Slangfilter *Rökgasfläktar *Utmatningslussar *Skruvtransportörer *Tillbehör stoftavskiljningsanläggninar *Leverera rökgasreningsanläggningar Denna katalog innehåller ett urval av våra viktigaste produkter. Hittar Ni inte önskade produkter i katalogen, kontakta oss så kanske vi kan tillverka eller ordna fram dem. RING JM Postadress Box BORÅS Bankgiro Postgiro jm.stoftteknik@swipnet.se Hemsida: Org nr

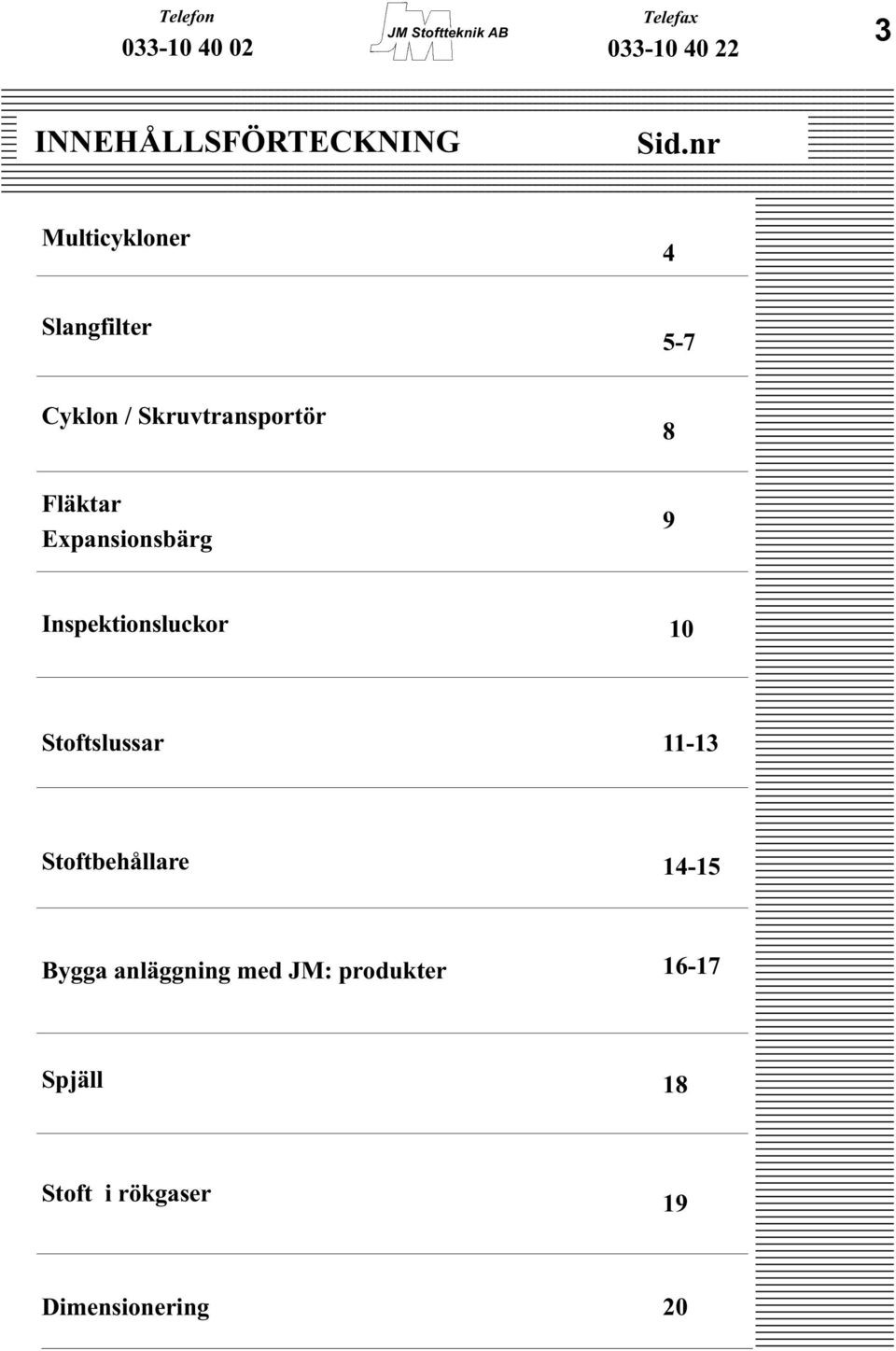

3 Sid.nr INNEHÅLLSFÖRTECKNING Multicykloner Slangfilter Cyklon / Skruvtransportör Fläktar Expansionsbärg Inspektionsluckor Stoftslussar Stoftbehållare Bygga anläggning med JM: produkter Spjäll Stoft i rökgaser Dimensionering Fläktar Expansionsbärg

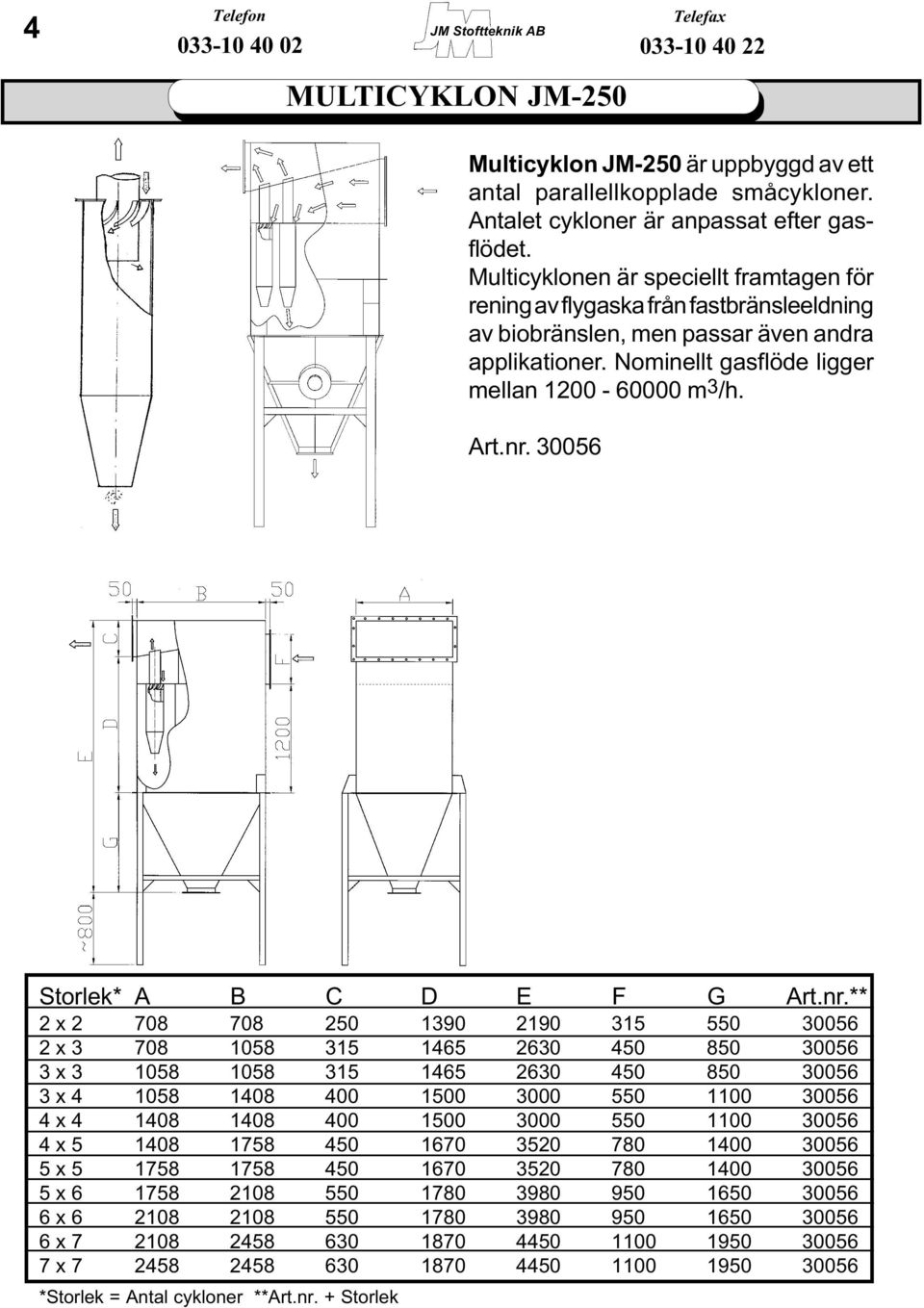

4 4 MULTICYKLON JM-250 Multicyklon JM-250 är uppbyggd av ett antal parallellkopplade småcykloner. Antalet cykloner är anpassat efter gasflödet. Multicyklonen är speciellt framtagen för rening av flygaska från fastbränsleeldning av biobränslen, men passar även andra applikationer. Nominellt gasflöde ligger mellan m3/h. Art.nr Storlek* A B C D E F G Art.nr.** 2 x x x x x x x x x x x *Storlek = Antal cykloner **Art.nr. + Storlek

5 SLANGFILTER Slangfilter JM-64 tillverkas i standardiserade moduler med filterslangar, cellplåt, utrustning för tryckluftrensning, rensningsautomatik och service luckor. Dessa toppdelar kan sedan monteras i filterhus, vilka kan byggas för önskat antal moduler. Filterhusen tillverkas i väl stagad 3 mm plåt. Stoftinloppets placering anpassas efter stoftets karaktär samt önskvärd kanaldragning. 5 Tekniska data: Antal filterslangar / modul: 64st Längd filterslangar: 2000 mm Filteryta / modul: 46 m 2 SLANGFILTER, en modul Måttskiss på Filterskåp med en modul. Filteryta 46m2.

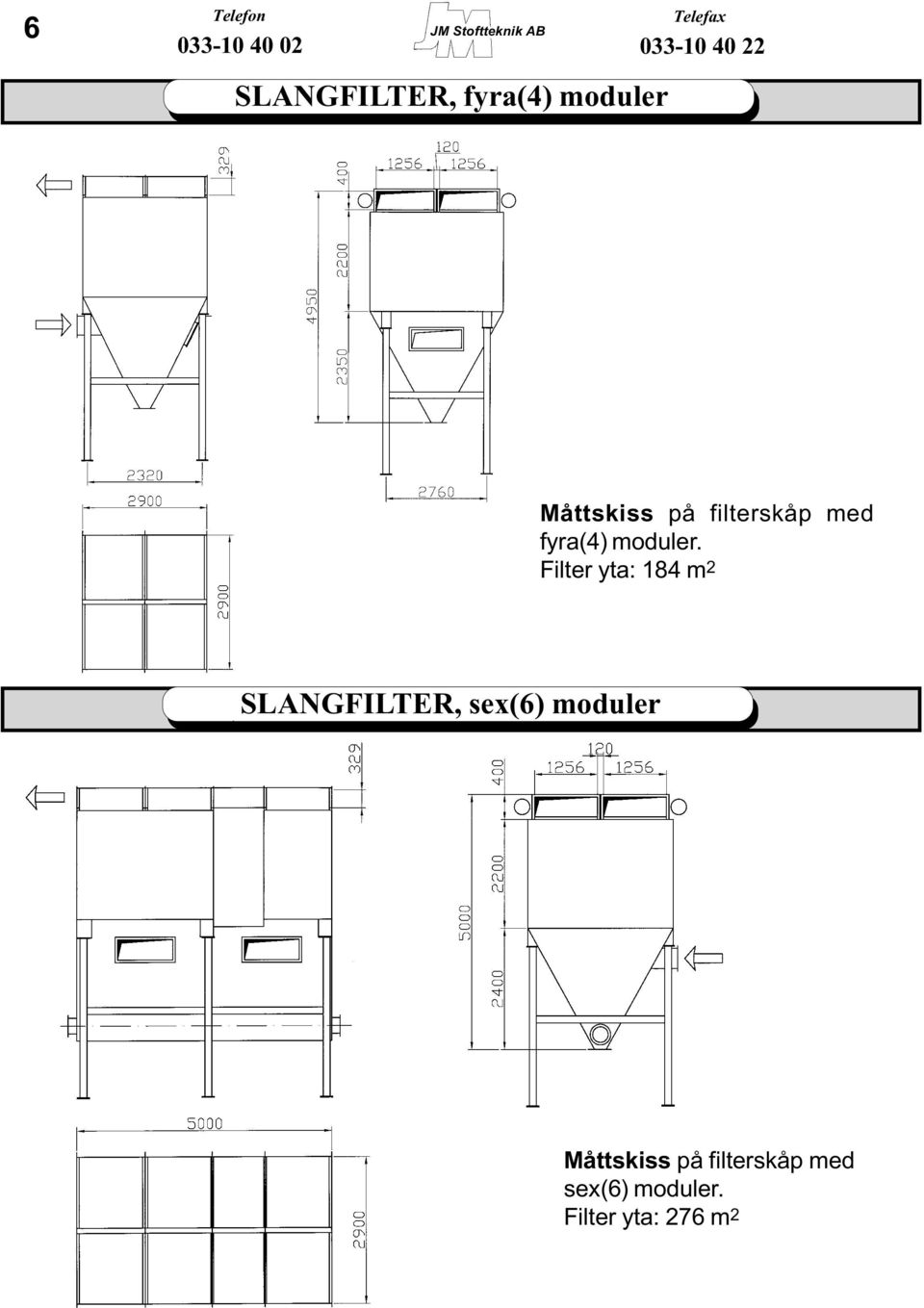

6 6 SLANGFILTER, fyra(4) moduler Måttskiss på filterskåp med fyra(4) moduler. Filter yta: 184 m 2 SLANGFILTER, sex(6) moduler Måttskiss på filterskåp med sex(6) moduler. Filter yta: 276 m 2

7 SLANGFILTER, åtta(8) moduler 7 Måttskiss på filterskåp med åtta(8) moduler. Filteryta: 368 m 2 SLANGFILTER, sidoservat Måttskiss på filterskåp med två(2) moduler. Filteryta: 69 m 2 Måttskiss på filterskåp med tre(3) moduler. Filteryta: 104 m 2

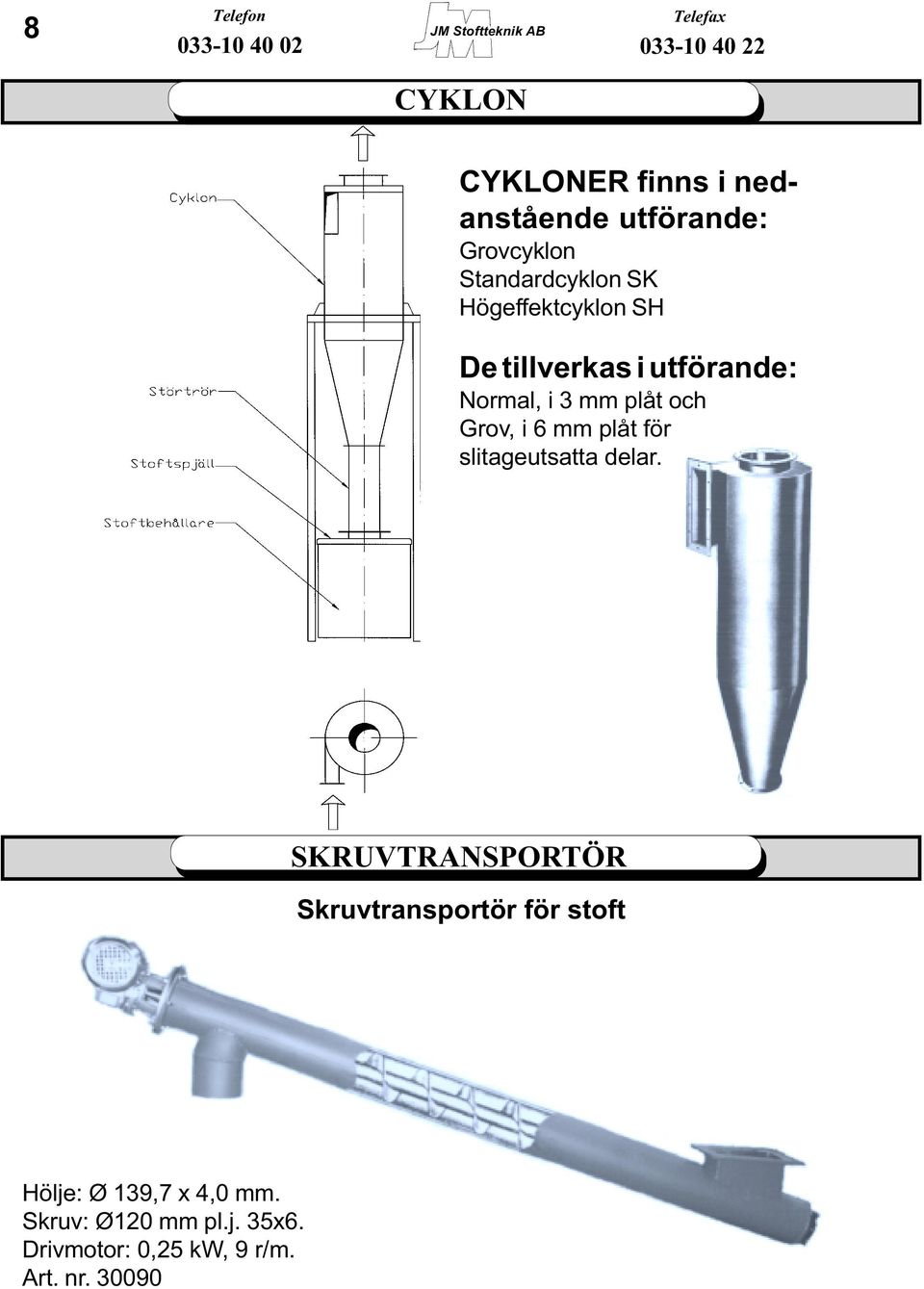

8 8 CYKLON CYKLONER finns i nedanstående utförande: Grovcyklon Standardcyklon SK Högeffektcyklon SH De tillverkas i utförande: Normal, i 3 mm plåt och Grov, i 6 mm plåt för slitageutsatta delar. SKRUVTRANSPORTÖR Skruvtransportör för stoft Hölje: Ø 139,7 x 4,0 mm. Skruv: Ø120 mm pl.j. 35x6. Drivmotor: 0,25 kw, 9 r/m. Art. nr

9 9 FLÄKTAR Rökgasfläktar. Kompletta i alla storlekar. Tillverkade i stabilt utförande och med låga varvtal för att motstå de svåra förhållanden som rökgasfläktar ofta får arbeta under, samt att ljudnivån(db) minimeras. Expansionsbälgar med expandern utförd i rostfrittstål SS Art. nr EXPANSIONBÄLG Finns som: Runda Rektangulära Kvadratiska

10 10 INSPEKTIONSLUCKOR Inspektionslucka, rund med en diam. på: 530mm. Isolerad lucka med snabblås och en sarg på 150 mm. Art.nr Inspektionslucka, kvadratisk/ rektangulär. isolerad lucka med snabblås och en sarg på 60 eller 100 mm. (Strl. 40x40 har dubbel låsning) Finns i storlekarna: Art.nr. Art.nr. (cm) 60 mm sarg 100 mm sarg 12x x x x x Inspektionslucka, rund med en diam. på: 140 mm. Isolerad lucka med snabblås och en sarg på 60 mm. Art.nr

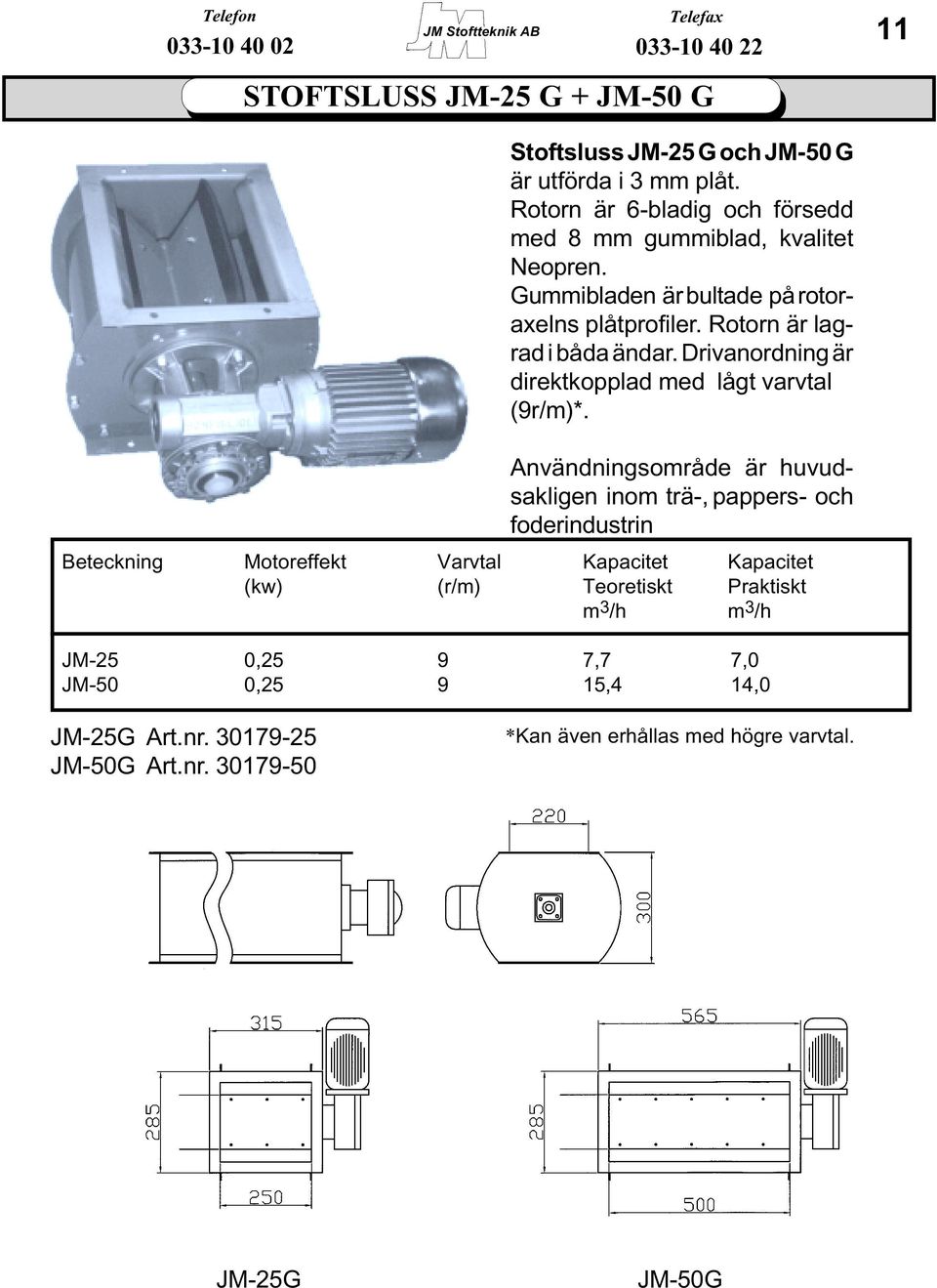

11 STOFTSLUSS JM-25 G + JM-50 G 11 Stoftsluss JM-25 G och JM-50 G är utförda i 3 mm plåt. Rotorn är 6-bladig och försedd med 8 mm gummiblad, kvalitet Neopren. Gummibladen är bultade på rotoraxelns plåtprofiler. Rotorn är lagrad i båda ändar. Drivanordning är direktkopplad med lågt varvtal (9r/m)*. Användningsområde är huvudsakligen inom trä-, pappers- och foderindustrin Beteckning Motoreffekt Varvtal Kapacitet Kapacitet (kw) (r/m) Teoretiskt Praktiskt m 3 /h m 3 /h JM-25 0,25 9 7,7 7,0 JM-50 0, ,4 14,0 JM-25G Art.nr JM-50G Art.nr *Kan även erhållas med högre varvtal. JM-25G JM-50G

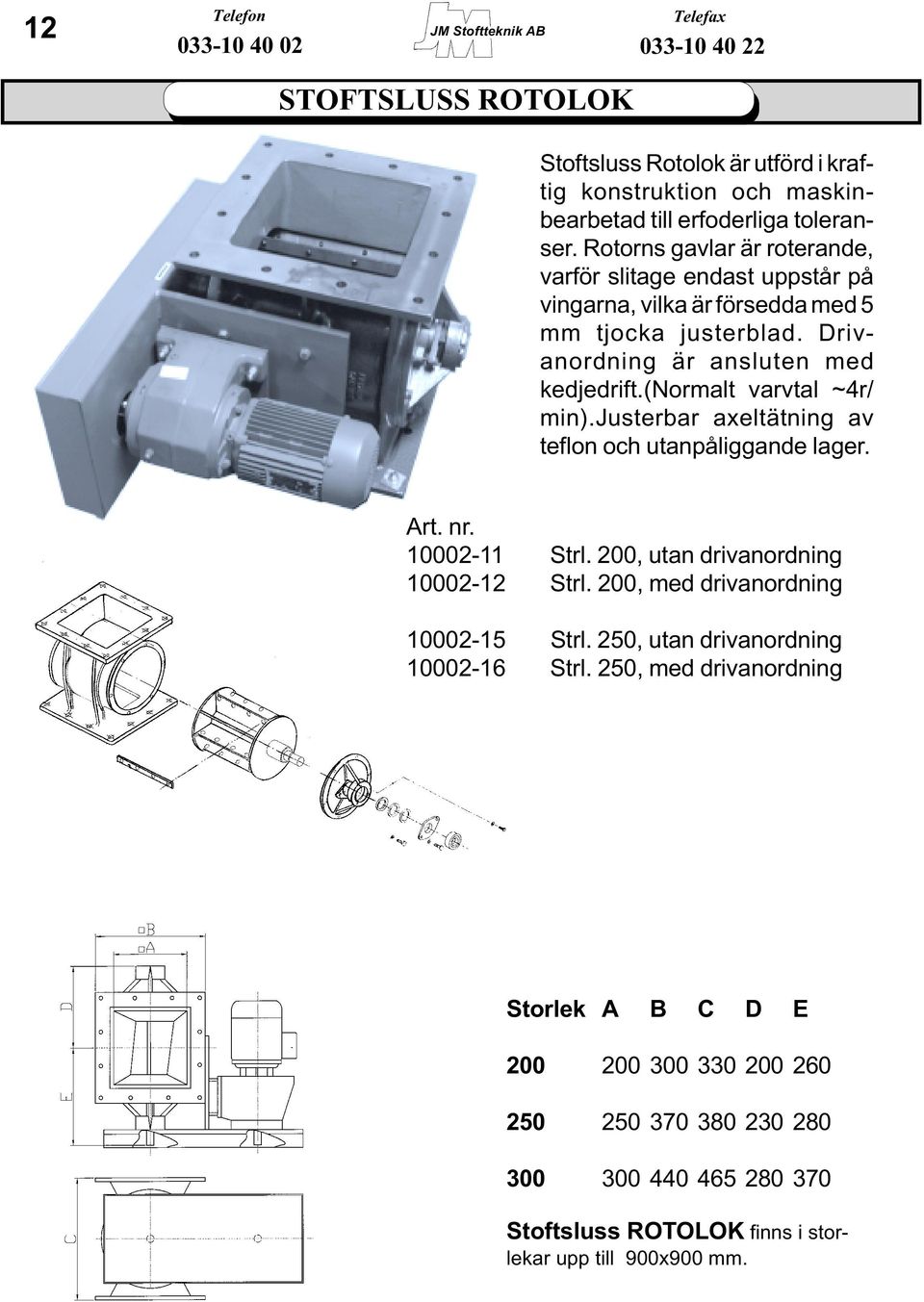

12 12 STOFTSLUSS ROTOLOK Stoftsluss Rotolok är utförd i kraftig konstruktion och maskinbearbetad till erfoderliga toleranser. Rotorns gavlar är roterande, varför slitage endast uppstår på vingarna, vilka är försedda med 5 mm tjocka justerblad. Drivanordning är ansluten med kedjedrift.(normalt varvtal ~4r/ min).justerbar axeltätning av teflon och utanpåliggande lager. Art. nr Strl. 200, utan drivanordning Strl. 200, med drivanordning Strl. 250, utan drivanordning Strl. 250, med drivanordning Storlek A B C D E Stoftsluss ROTOLOK finns i storlekar upp till 900x900 mm.

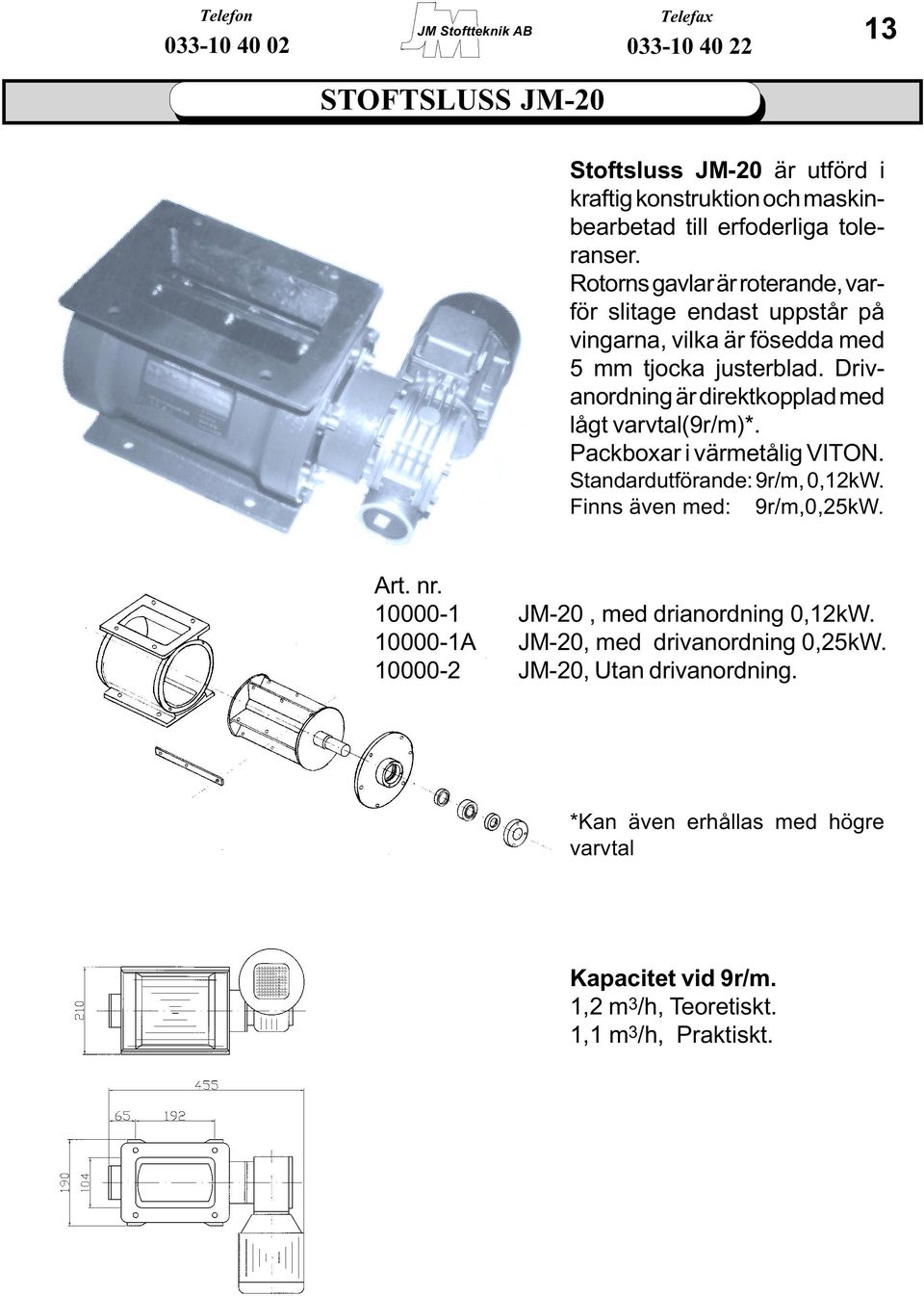

13 13 STOFTSLUSS JM-20 Stoftsluss JM-20 är utförd i kraftig konstruktion och maskinbearbetad till erfoderliga toleranser. Rotorns gavlar är roterande, varför slitage endast uppstår på vingarna, vilka är fösedda med 5 mm tjocka justerblad. Drivanordning är direktkopplad med lågt varvtal(9r/m)*. Packboxar i värmetålig VITON. Standardutförande: 9r/m, 0,12kW. Finns även med: 9r/m,0,25kW. Art. nr JM-20, med drianordning 0,12kW A JM-20, med drivanordning 0,25kW JM-20, Utan drivanordning. *Kan även erhållas med högre varvtal Kapacitet vid 9r/m. 1,2 m 3 /h, Teoretiskt. 1,1 m 3 /h, Praktiskt.

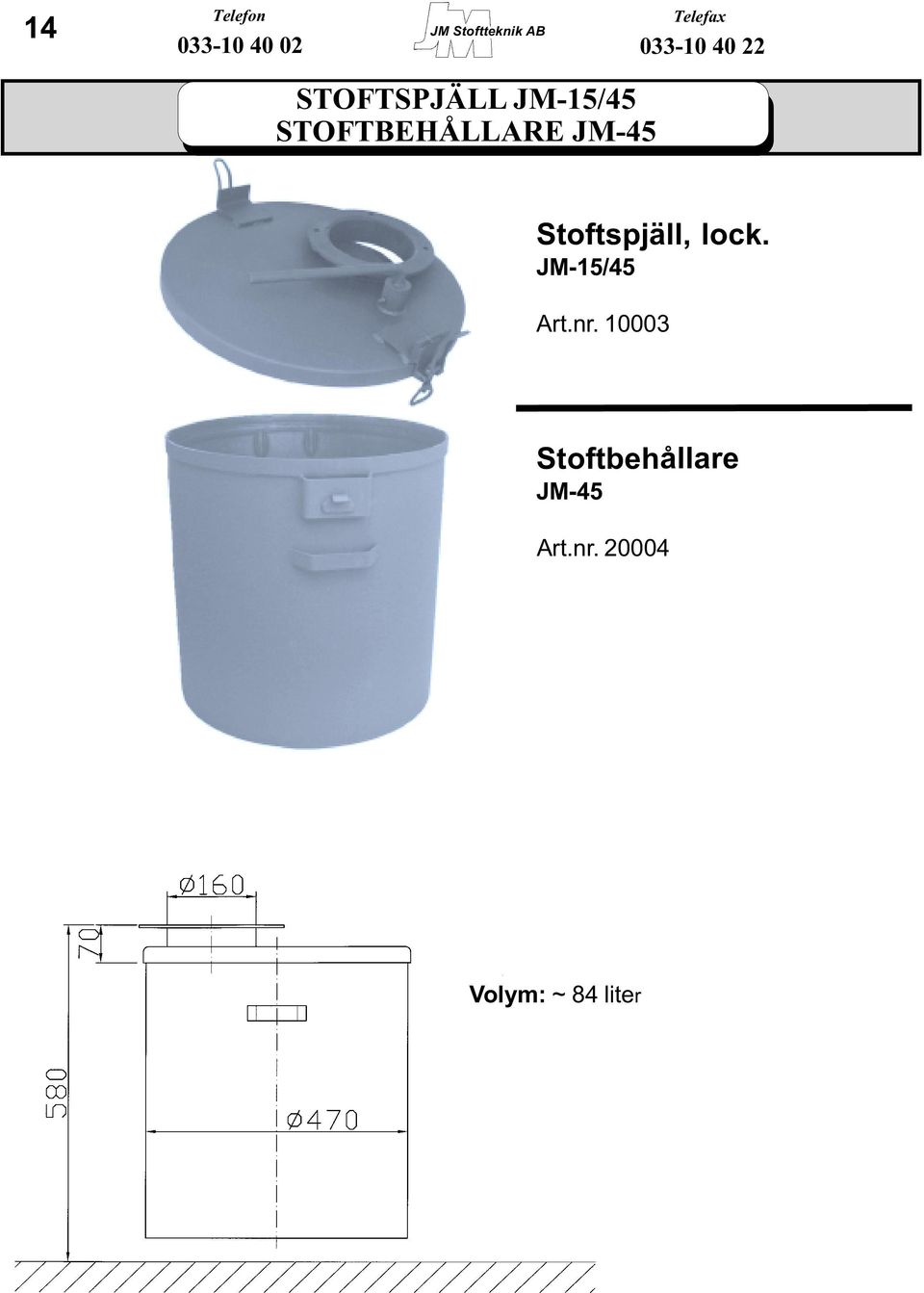

14 14 STOFTSPJÄLL JM-15/45 STOFTBEHÅLLARE JM-45 Stoftspjäll, lock. JM-15/45 Art.nr Stoftbehållare JM-45 Art.nr Volym: ~ 84 liter

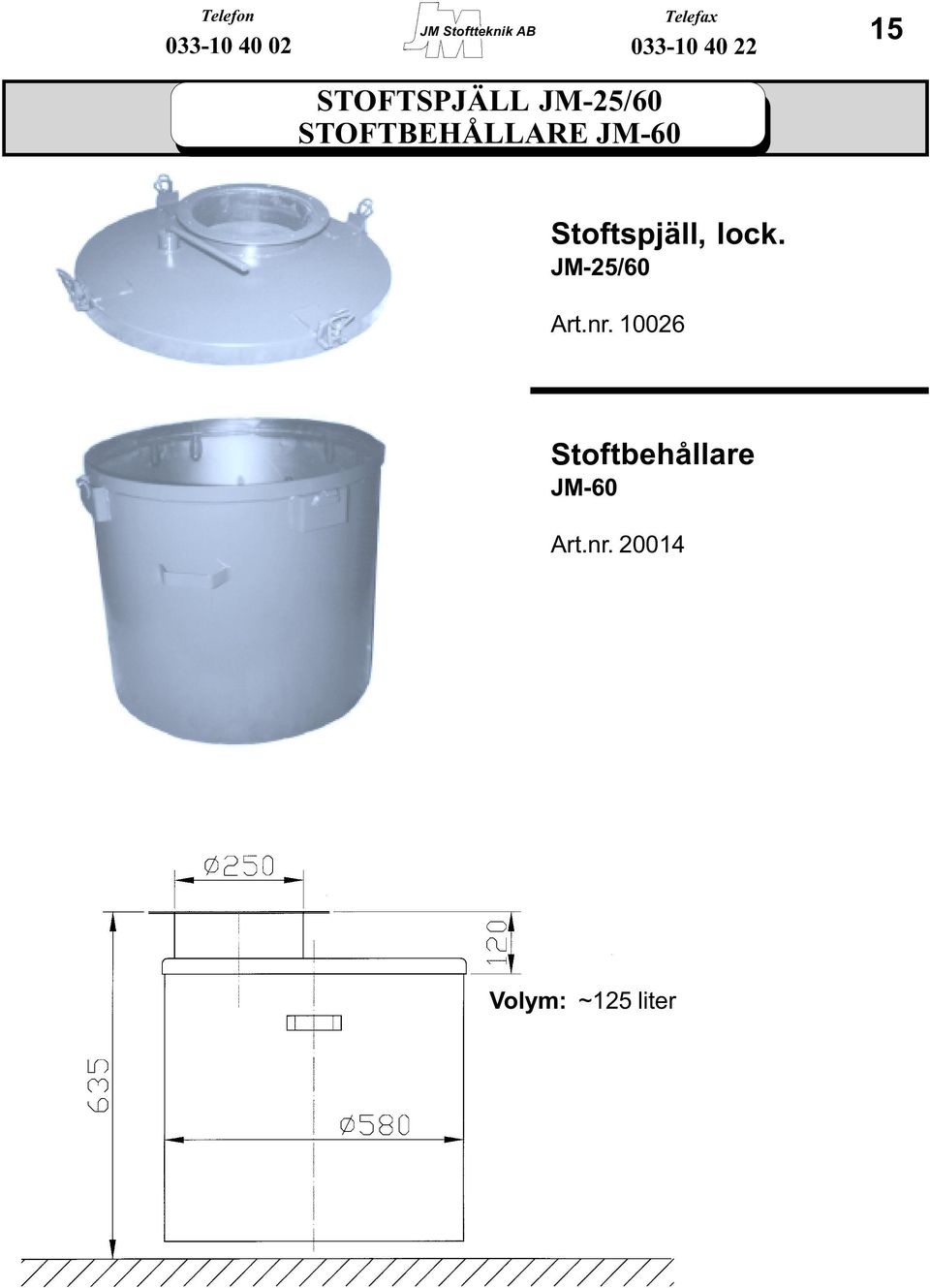

15 15 STOFTSPJÄLL JM-25/60 STOFTBEHÅLLARE JM-60 Stoftspjäll, lock. JM-25/60 Art.nr Stoftbehållare JM-60 Art.nr Volym: ~125 liter

16 16 BYGGA ANLÄGGNING, RÖKGASRENING Bygg Er egen anläggning med komponenter från JM Stoftteknik PRINCIP Panna Alt.1 = Stoftsluss + skruvtransportör Alt.2 = Stoftspjäll + stoftbehållre

17 17 BYGGA ANLÄGGNING INDUSTRIELLA PROCESSER Bygg Er egen anläggning med komponenter från JM Stoftteknik PRINCIP Utsugning från t.ex. maskinpark, arbetsplatser eller processer av olika slag. Alt.1 = Stoftsluss + skruvtransportör Alt.2 = Stoftspjäll + stoftbehållre Stoftavskiljare t. ex. slangfilter Fläkt

18 18 SPJÄLL Ledskenespjäll i storlekar från Ø: 400 mm till Ø: 1250 mm. För temperaturer upp till 250 c. Art. nr Enbladigt spjäll med anslagslist för bättre tätning. Lagring med flänslager och justerbar axeltätning. Runda och fyrkantiga tillverkas. Art. nr Enbladigt spjäll med anslagslist för bättre tätning. Enkel lagring med bussning. Runda och fyrkantiga tillverkas. Maximal storlek 500 mm. Art.nr

19 19 Stoft i rökgaser Rökgasstoft kan uppdelas i två(2) principiellt olika typer med hänsyn till sättet för uppkomst, enligt nedanstående: Grövre partikelfraktioner Dessa utgörs av bränslepartiklar och aska samt sotagglomerat som lösgörs vid sotning. Partikeldimensionerna är i regel större än 1/1000 mm och stoftet kan avskiljas i dynamiska stoftavskiljare. Grövre partikelfraktioner är en dominerande förorening sedd ur vikt- eller volymsynpunkt, men missfärgar rökgaserna endast i liten grad. Olägenheterna av grövre partiklar är nedfall och nedsmutsning i skorstenens omgivningar. Finare partikelfraktioner Gasformiga kolväten, som undgått att förbrännas sekundärt, kondenserar vid rökgasernas nedkylning i pannans konvektionsparti och sublimeras till ett fint sot. Partikeldimensionerna är extremt små, mindre än 1/1000 mm. På grund av partiklarnas ringa massa kan de inte förmås att avvika från gasflödets strömningslinjer i tillräcklig grad för att möjliggöra en separering i dynamiska avskiljare. De finaste partikelfraktionerna kan vara en dominerande förorening sett till antalet partiklar. De har stor förmåga att missfärga rökgaserna. En mörk rökgasplym visar därför att förbränningen behöver förbättras. Pannanläggninar med förugn Vissa fasta bränslen, speciellt biobränslen, innehåller mycket vatten och förbränningen sker därför ofta i en keramiskt isolerad förugn som tillåter hög förbränningstemperatur. Konventionellt utformade förugnar, som är hårt belastade, avger höga halter av stoft, vilket är en följd av hög gasomsättning. En fördubbling av belastningen per m 2 rostyta kan öka stoftmedryckningen tio(10) gånger eller mer. För att uppnå en så fullständig förbränning som möjligt är det viktigt att förugnen är utrustad med väl dimensionerade anordningar för tillförsel av primär- och sekundärluft. Erfarenheten visar att luften bör tillföras med fläktar och att bränsleinmatning, förbränningsluft och rökgasflöde måste koordineras. Då rökgasreningssystemets arbetsförhållanden påverkas av förbränningsanläggningens effektivitet är det viktigt att ovanstående synpunkter beaktas. Höga halter av oförbrända bränslepartiklar innebär både förluster och onödigt slitage på reningsanläggningen. Oförbrända gasformiga kolväten betyder också förluster samtidigt som de kan kondensera och vålla igensättningar.

20 20 DIMENSIONERING Fastbränsleeldning Preliminär dimensionering för träbränsleeldning 1. Uppsök punkten för panneffekten. 2. Gå snett uppåt till linjen för bränslets fukthalt. 3. Gå vertikalt till linjen för gasflödet i Nm 3 /s. 4. Gå snett uppåt till den aktuella gastemperaturen. 5. Gå vertikalt uppåt och avläs verkligt gasflöde. Oljeeldning Preliminär dimensionering för oljeeldning 1. Uppsök punkten för panneffekten. 2. Gå snett uppåt till aktuell CO 2 -halt. 3. Gå vertikalt till linjen för gasflödet Nm 3 /s. 4. Gå snett uppåt till aktuell gastemperatur. 5. Gå vertikalt uppåt och avläs verkligt gasflöde. De tre streckade linjerna är exempel på prel. ber. av Verkligt gasflöde. Fastbränslepanna 1: 1,3Mw. Verkligt gasflöde 4250m3/h. Fastbränslepanna 2: 14Mw. Verkligt gasflöde 63000m3/h. Oljepanna 1: 6,5Mw Verkligt gasflöde 16000m3/h Etcetera Offset AB, Borås
