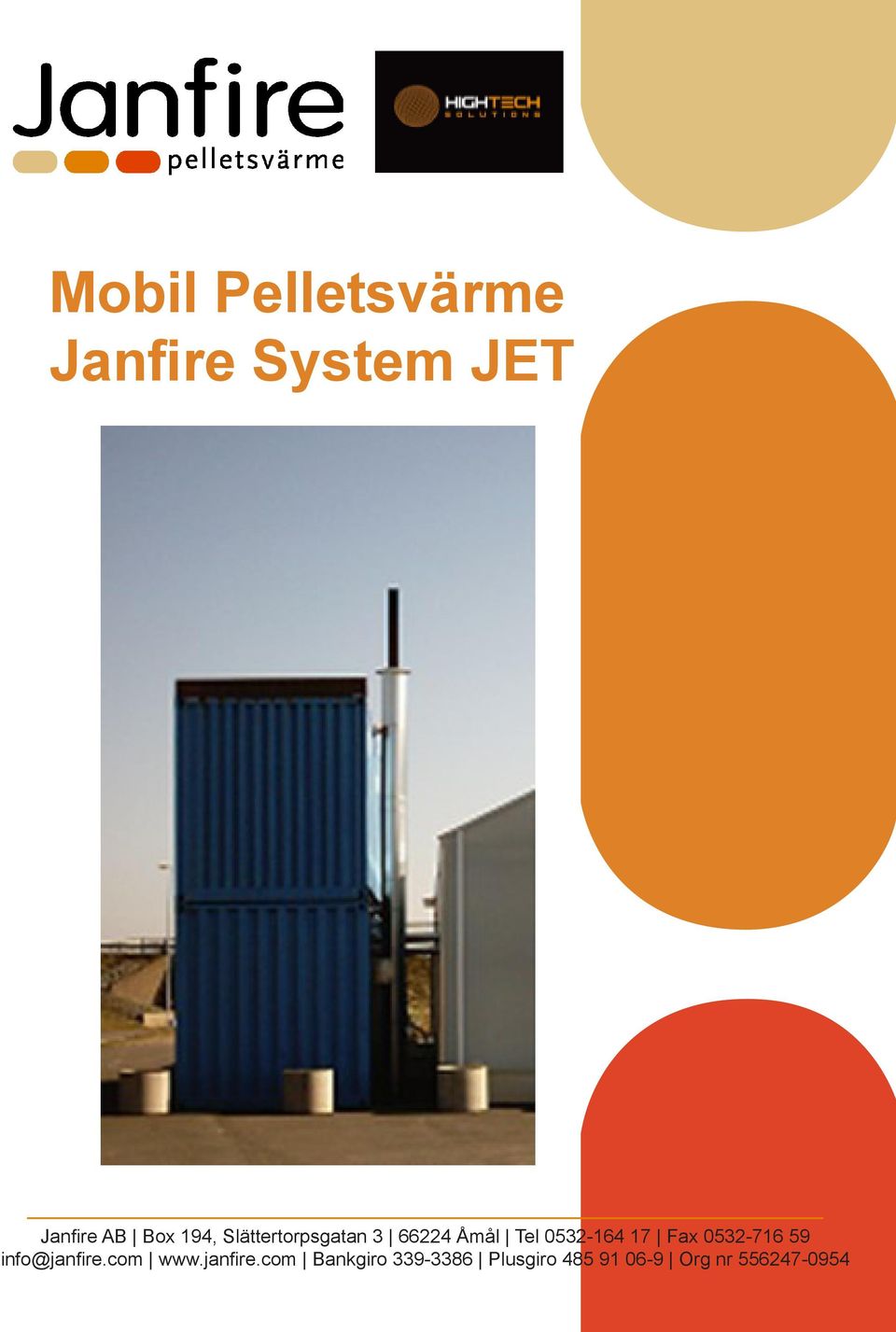

1 (1/7) Mobil Pelletsvärme Janfire System JET

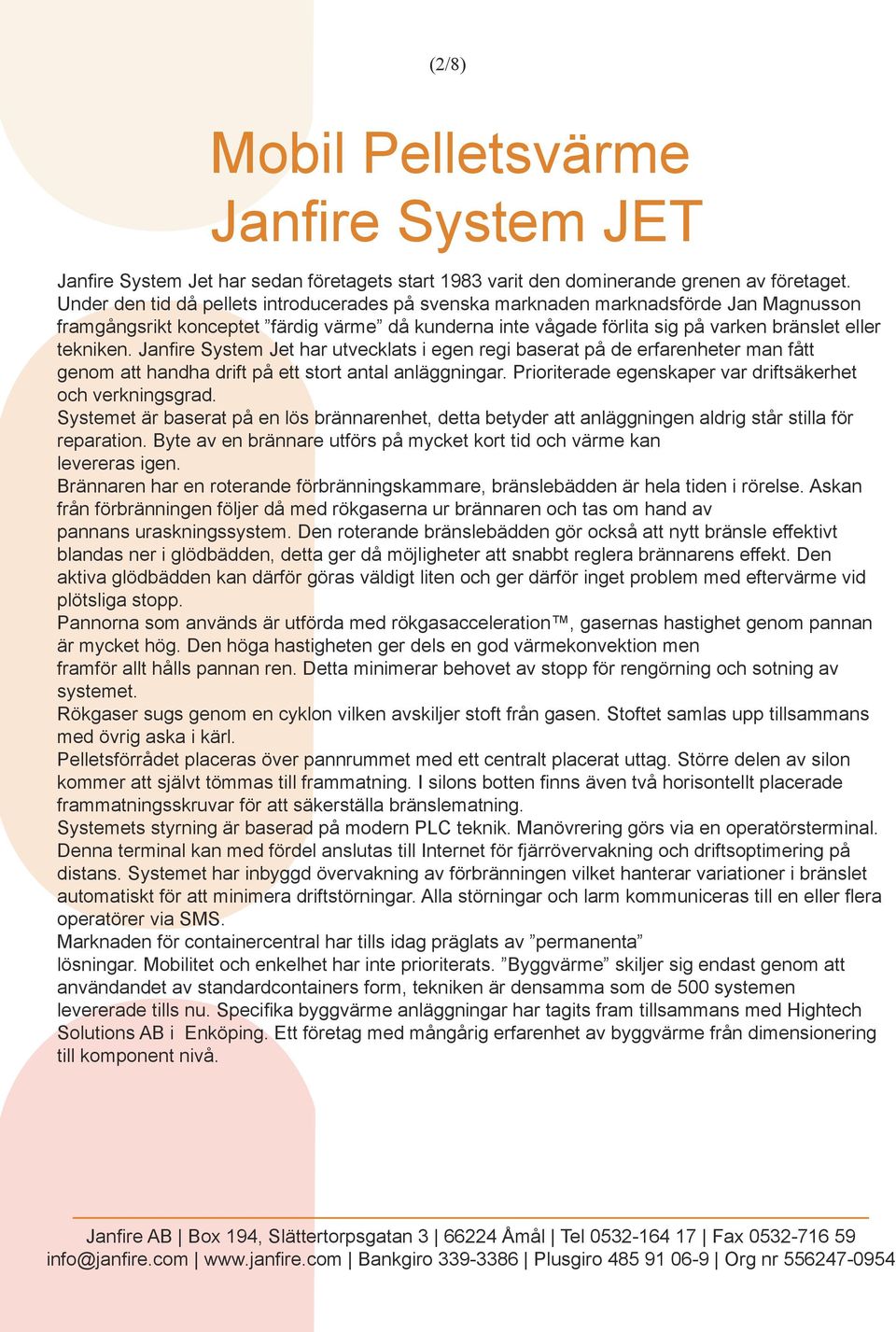

2 (2/8) Mobil Pelletsvärme Janfire System JET Janfire System Jet har sedan företagets start 1983 varit den dominerande grenen av företaget. Under den tid då pellets introducerades på svenska marknaden marknadsförde Jan Magnusson framgångsrikt konceptet färdig värme då kunderna inte vågade förlita sig på varken bränslet eller tekniken. Janfire System Jet har utvecklats i egen regi baserat på de erfarenheter man fått genom att handha drift på ett stort antal anläggningar. Prioriterade egenskaper var driftsäkerhet och verkningsgrad. Systemet är baserat på en lös brännarenhet, detta betyder att anläggningen aldrig står stilla för reparation. Byte av en brännare utförs på mycket kort tid och värme kan levereras igen. Brännaren har en roterande förbränningskammare, bränslebädden är hela tiden i rörelse. Askan från förbränningen följer då med rökgaserna ur brännaren och tas om hand av pannans uraskningssystem. Den roterande bränslebädden gör också att nytt bränsle effektivt blandas ner i glödbädden, detta ger då möjligheter att snabbt reglera brännarens effekt. Den aktiva glödbädden kan därför göras väldigt liten och ger därför inget problem med eftervärme vid plötsliga stopp. Pannorna som används är utförda med rökgasacceleration, gasernas hastighet genom pannan är mycket hög. Den höga hastigheten ger dels en god värmekonvektion men framför allt hålls pannan ren. Detta minimerar behovet av stopp för rengörning och sotning av systemet. Rökgaser sugs genom en cyklon vilken avskiljer stoft från gasen. Stoftet samlas upp tillsammans med övrig aska i kärl. Pelletsförrådet placeras över pannrummet med ett centralt placerat uttag. Större delen av silon kommer att självt tömmas till frammatning. I silons botten finns även två horisontellt placerade frammatningsskruvar för att säkerställa bränslematning. Systemets styrning är baserad på modern PLC teknik. Manövrering görs via en operatörsterminal. Denna terminal kan med fördel anslutas till Internet för fjärrövervakning och driftsoptimering på distans. Systemet har inbyggd övervakning av förbränningen vilket hanterar variationer i bränslet automatiskt för att minimera driftstörningar. Alla störningar och larm kommuniceras till en eller flera operatörer via SMS. Marknaden för containercentral har tills idag präglats av permanenta lösningar. Mobilitet och enkelhet har inte prioriterats. Byggvärme skiljer sig endast genom att användandet av standardcontainers form, tekniken är densamma som de 500 systemen levererade tills nu. Specifika byggvärme anläggningar har tagits fram tillsammans med Hightech Solutions AB i Enköping. Ett företag med mångårig erfarenhet av byggvärme från dimensionering till komponent nivå.

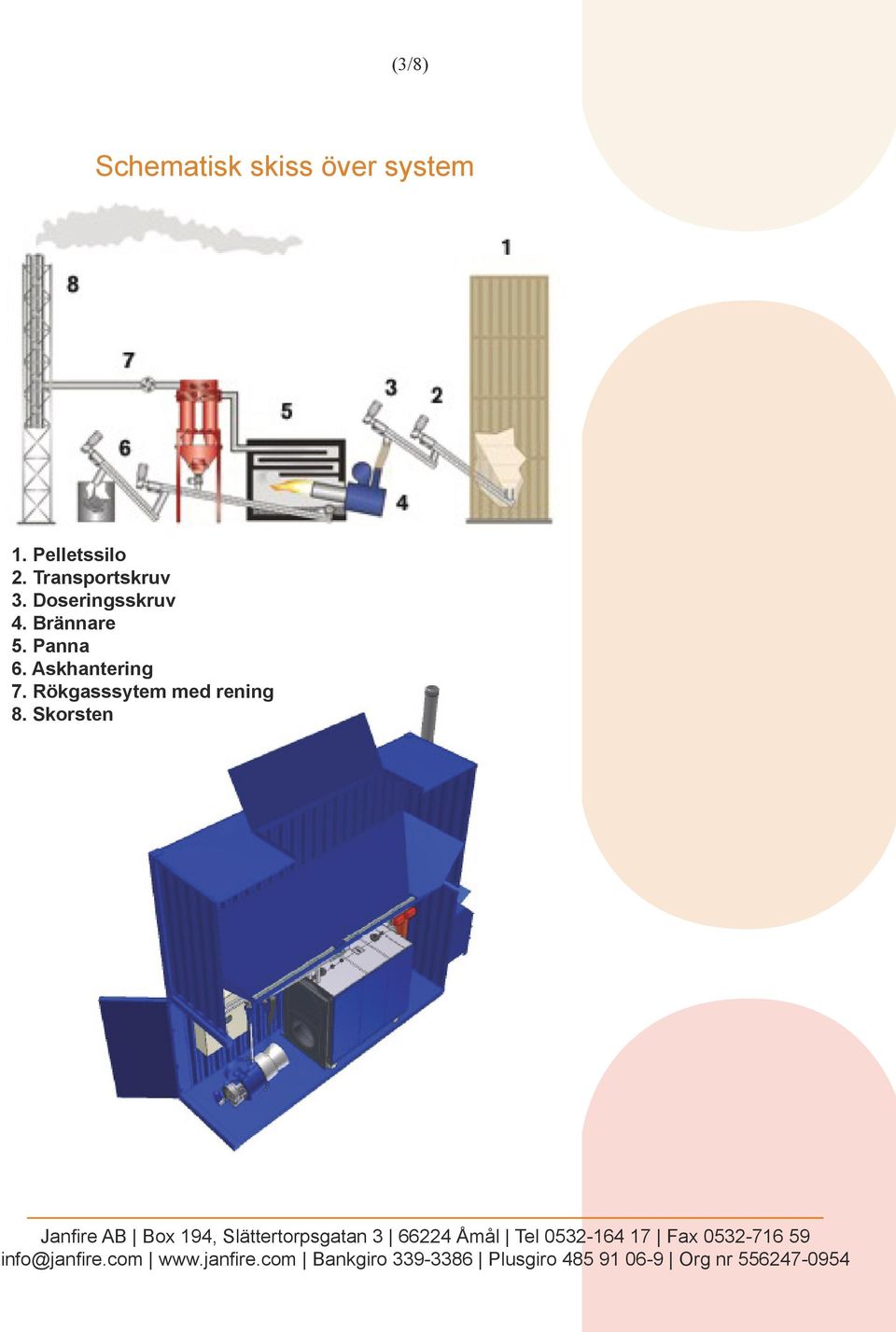

3 (3/8) Schematisk skiss över system 1. Pelletssilo 2. Transportskruv 3. Doseringsskruv 4. Brännare 5. Panna 6. Askhantering 7. Rökgasssytem med rening 8. Skorsten

4 (4/8) Specifikation Containermodul byggvärme 400 kw Jet brännare. 400 kw Pelletspanna med rökgasacceleration. Automatiskt askutmatning. PLC baserad styrning med SMS och Internetanslutning. Rökgashantering med fläkt och cyklon för stoftavskiljning. Demonterbar skorsten (montage insida). Silodel med dubbla bottenskruvar, volym för sju dygns fullt effektuttag. VS med växlare, Typ Alfalaval CB-200 eller motsvarande. Cirkulationspump Motsvarande Dannfos UPS F samt öppet tryckhållningssystem. Övervakning av tryck i sekundärsystem. Askhantering i eller utanför pannrum (skiss utanför pannan).

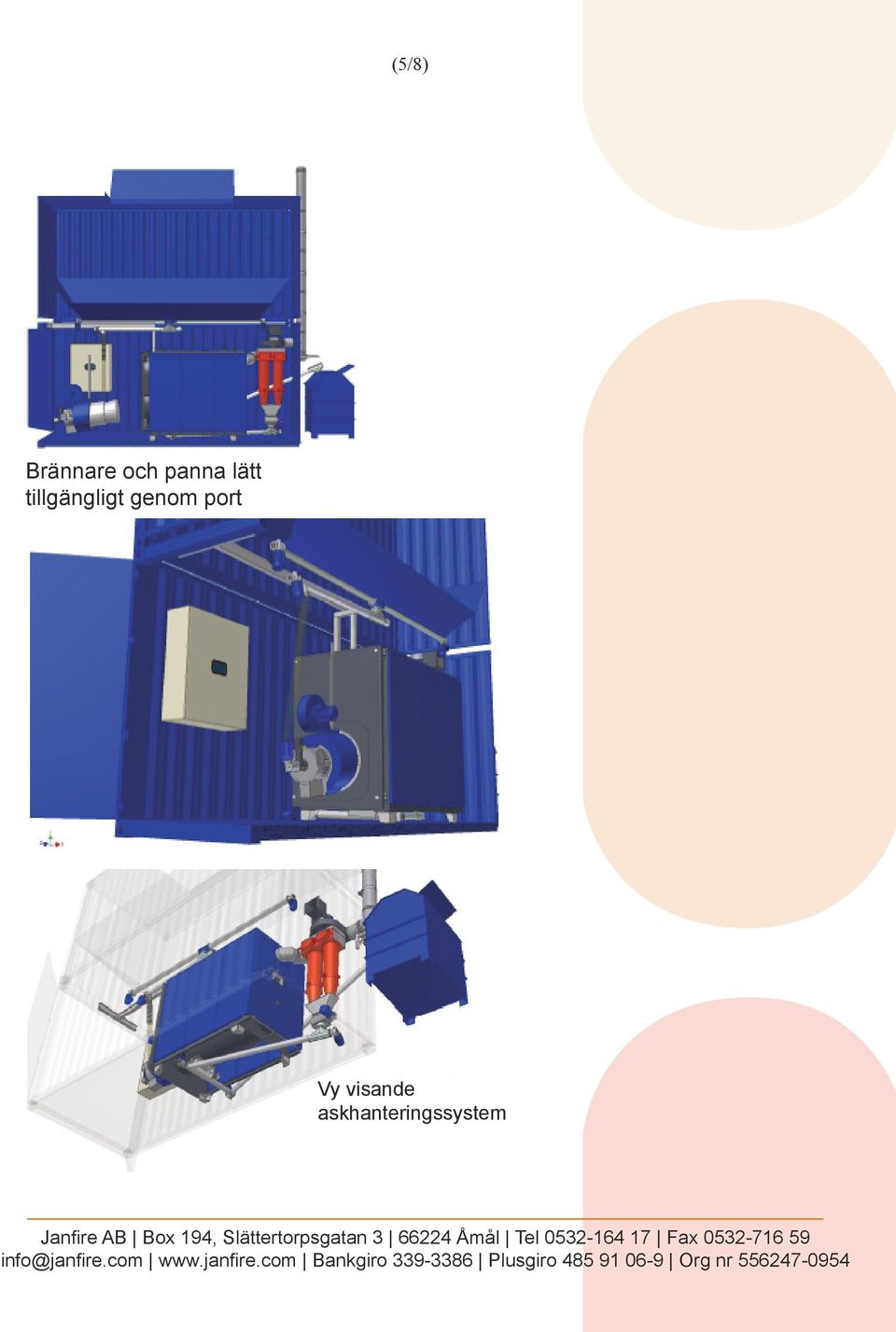

5 (5/8) Brännare och panna lätt tillgängligt genom port Vy visande askhanteringssystem

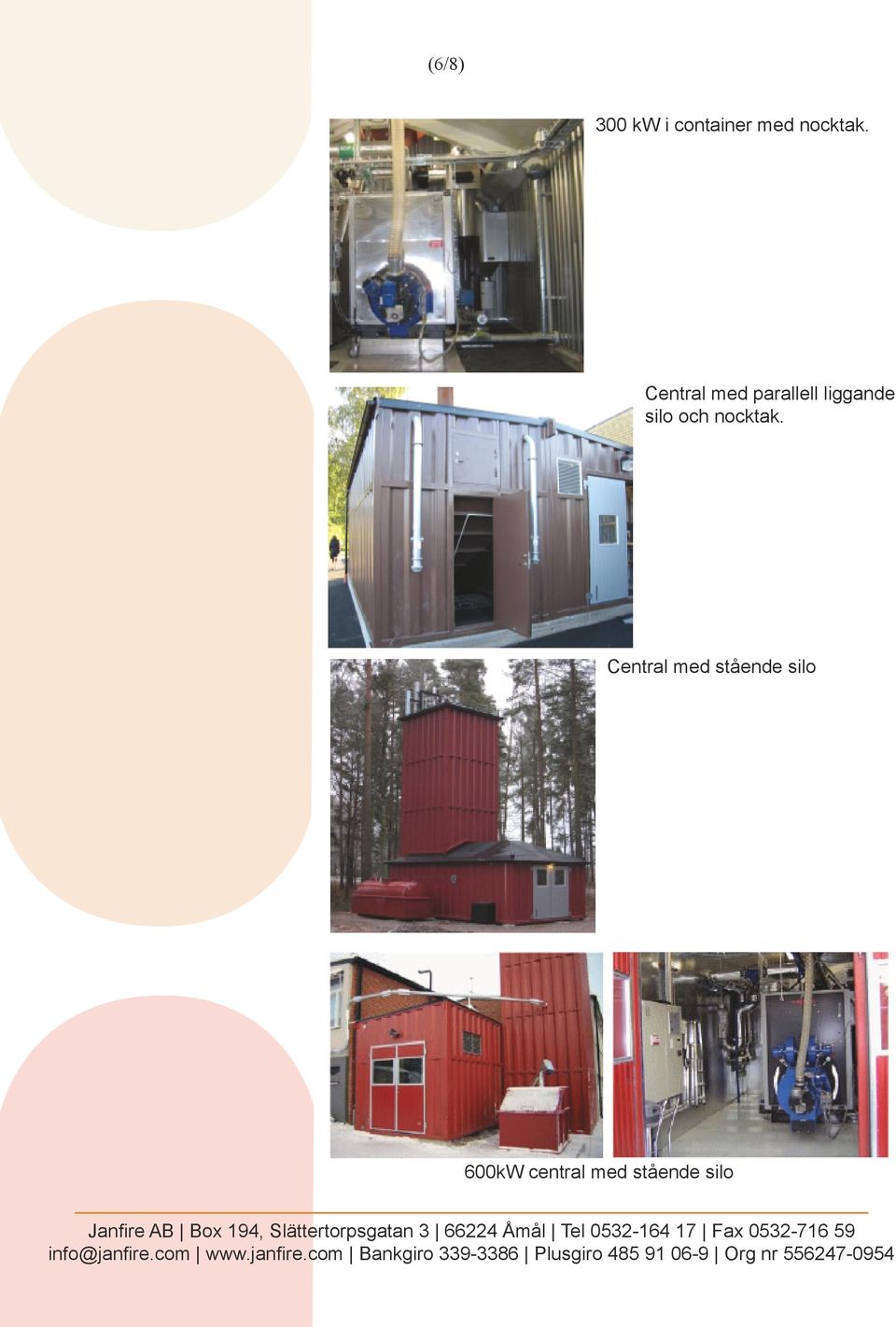

6 (6/8) 300 kw i container med nocktak. Central med parallell liggande silo och nocktak. Central med stående silo 600kW central med stående silo

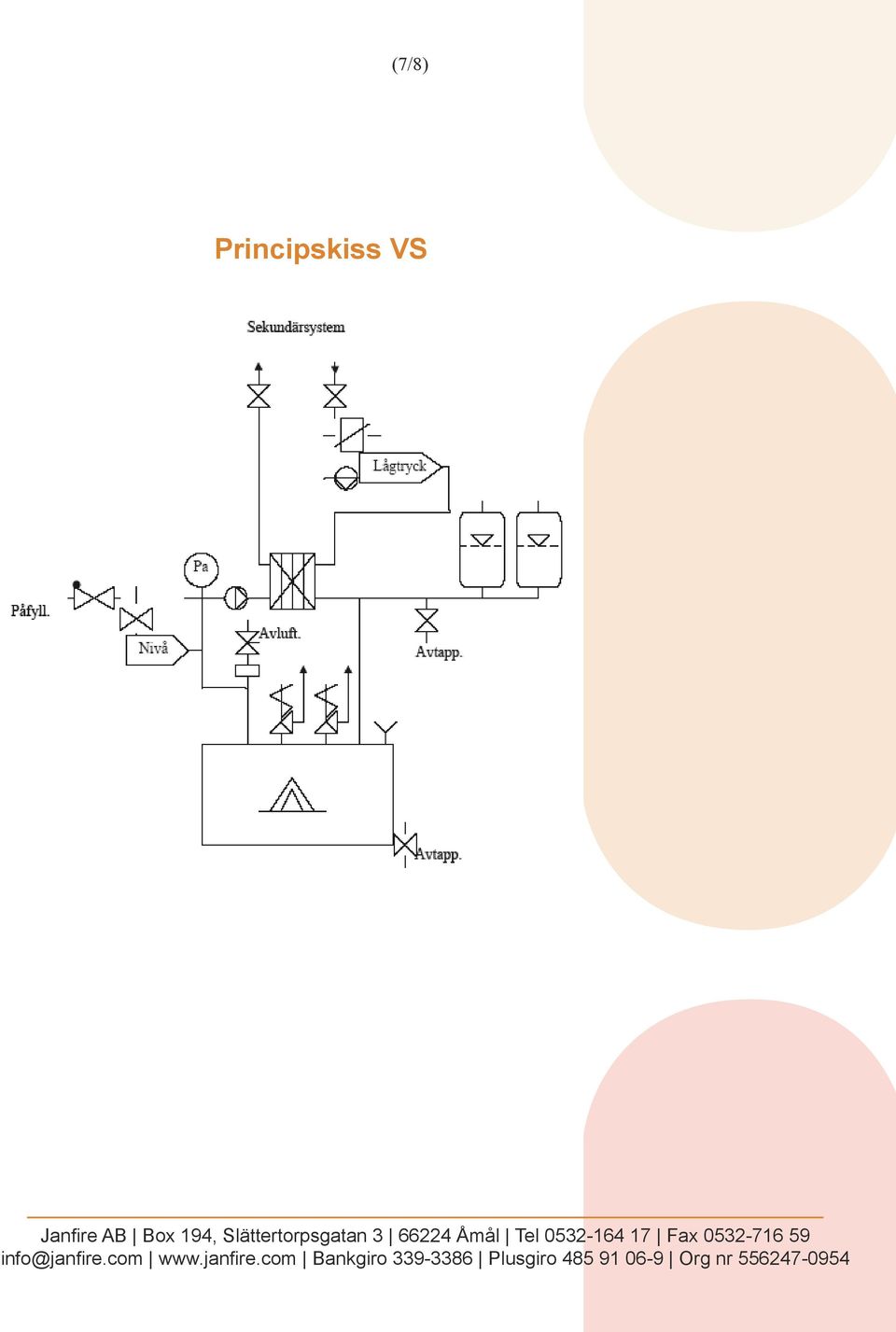

7 (7/8) Principskiss VS

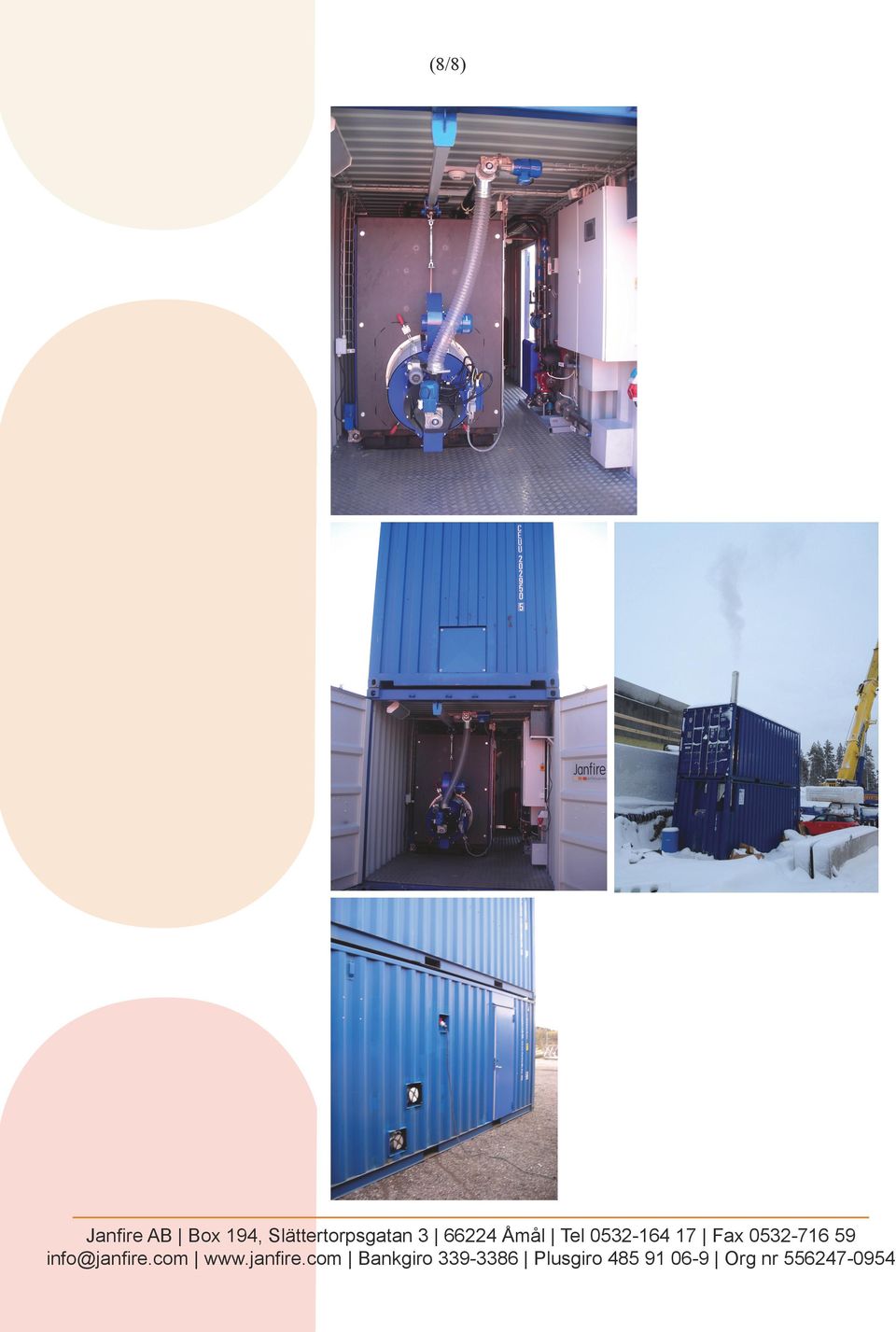

8 (8/8)
