ALLBRÄNSLE- ANLÄGGNINGAR KW

Transkript

1 ALLBRÄNSLE- ANLÄGGNINGAR KW

2 REKA-HKRST kW Framsida front Vänster sida Returvatten anslutning Säkerhetsansl. Framledningsvattenansl. Baksida Röklåda Sekundärluft Eldfast sten Murat fundament Frontlucka, vattenkyld Primärluft Sotluckor Askutmatning Pannstorlek kw Total höjd inkl isolering (mm) Golv-centrum skruv (mm) Total bredd (mm) Rökutlopp diameter (mm) * * Rökutlopp mitt panna (mm) Bakkant framl.ansl (mm) Avstånd framl returansl (mm) Avstånd säk - returansl (mm) Front framl.ansl (mm) Golv - centrum sotlåda (mm) Total längd (mm) Pannhöjd (mm) Fundament höjd (mm) diameter (mm) Askskruv diameter (mm) Framledningsansl (mm) Returvattenansl (mm) Säkerhetsansl (mm) Pannvikt utan vatten (kg) Fundament vikt (kg) Vatteninnehåll (liter) Provtryck (bar) 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 Driftstryck max (bar) 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 Svängningsradie frontlucka (mm) CO 2 innehåll i rökgas i % Rökgastemperatur Tryckfall rökgassidan % o C mm VS Termisk verkningsgrad i % % HKRST = max 30% fukthalt i bränslet

3 1 FRONT Framsida Røgafgang Kedel Skueglas Röklåda Røgkasse Renselemme Rense låger Sekundärluft Sekundær luft 9 Kedel VENSTRE Vänster sida SIDE Framledningsvatten studs Fremløbsvand ansl. Över-sten Over-sten 7 REKA-HKRSV kW Säkerhetsansl. Sikkerhedsstuds lucka Rense låge Skue Rens- Returvand Studs ansl. Returvatten- 10 Kedel BAG Baksida Renselåge 12 Eldfast Ildfast Frontlåge Frontlucka, vandkølet vattenkyld sten Indfødningssnegl Renselåger Sotluckor Askesnegl Primärluft Primær luft 3 Rensluckor 11 Askutmatning 2 Murat Udmuret fundament 13 Pannstorlek kw Total höjd inkl isolering (mm) Golv centrum skruv (mm) Total bredd (mm) Rökutlopp diameter (mm) * * Rökutl. centrum panna (mm) Bakkant - framl.ansl (mm) Avstånd fram retur (mm) Avstånd säk - returansl (mm) Front framl.ansl. (mm) Golv - centrum sotlåda (mm) Total längd (mm) Pannhöjd (mm) Fundament höjd (mm) diameter (mm) Askskruv diameter (mm) Framledningsansl. (mm) Returvattenansl. (mm) Säkerhetsansl. (mm) Pannvikt utan vatten (kg) Fundament vikt (kg) Vatteninnehåll (liter) Provtryck (bar) 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 5,2 Driftstryck max (bar) 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 Svängningsradie frontlucka (mm) CO 2 innehåll i rökgas i % Rökgastemperatur Tryckfall rökgassidan % o C mm VS Termisk verkningsgrad i % % HKRSV = max 50% fukthalt i bränslet

4 REKA-HKRST/V kW Silouttag Komplett anläggning för eldning av klippt halm, träflis, spån, nötskal, pellets, spannmål mm. Doserskruv Transportskruv Cellsluss BS 60 mur Primär- och sekundärluft Trappstegsroster Askskruv n: Reka allbränslepanna med rörligt roster kan elda bränsle med maximal fukthalt på 30% (HKRST) respektive 50% (HKRSV) av volymvikten. n är tillverkad av högkvalitativt stål och svetsningarna är utförda av certifierade svetsare. Det finns fyra rökgasstråk varav tre är konvektionsstråk. en har kraftig godstjocklek, 4,5 mm, vilket gör att pannans livstid är mycket lång, normalt 20 år. Rören har grov diameter som gör dem lätta att rensa. Sekundärluftrören är monterade på sidorna. Varje rör har individuellt reglerspjäll. Riktningen på varje rör kan lätt ändras utifrån utan att man behöver kyla ner pannan. Luftrören är tillverkade i värmebeständigt material. Alla luckor är rejält stora och har kraftiga justerbara gångjärn och beslag. n har utvändigt 100 mm tjock isolering som är täckt med en tjock zink-alu belagd stålplåt. Rosterdelen: Den rörliga rosterdelen är placerad direkt under pannan. Rostren är tillverkade i värmebeständigt gjutjärn. Rostrenas gång och stopptid kan justeras på pannans display. Det blir väldigt lite genomfall pga rostrenas speciella utfomning. Rostren kan bytas utan särskilda verktyg. Om det eldas speciellt slaggbildande bränslen kan rostern tillverkas vattenkyld. Askan tas normalt ut genom askluckan på underdelens ena sida. Automatisk askutmatning går att beställa. Askan som normalt är nästan 100% utbränd (ljusgrå färg) förs bort med hjälp av en värmebeständig askskruv. I framänden sitter en mycket stor vattenkyld eldstadslucka. Denna lucka har ett inspektionsglas som kan vridas för att skydda glaset under drift. Utrymmet under rostern är uppdelat i zoner. Till var zon tillförs primärluft via var sin kanal med separat reglerspjäll. Rostren är ytterst isolerad med stenull, innanför denna sitter det mursten av eldfast bruk och längst in eldfast tegel.

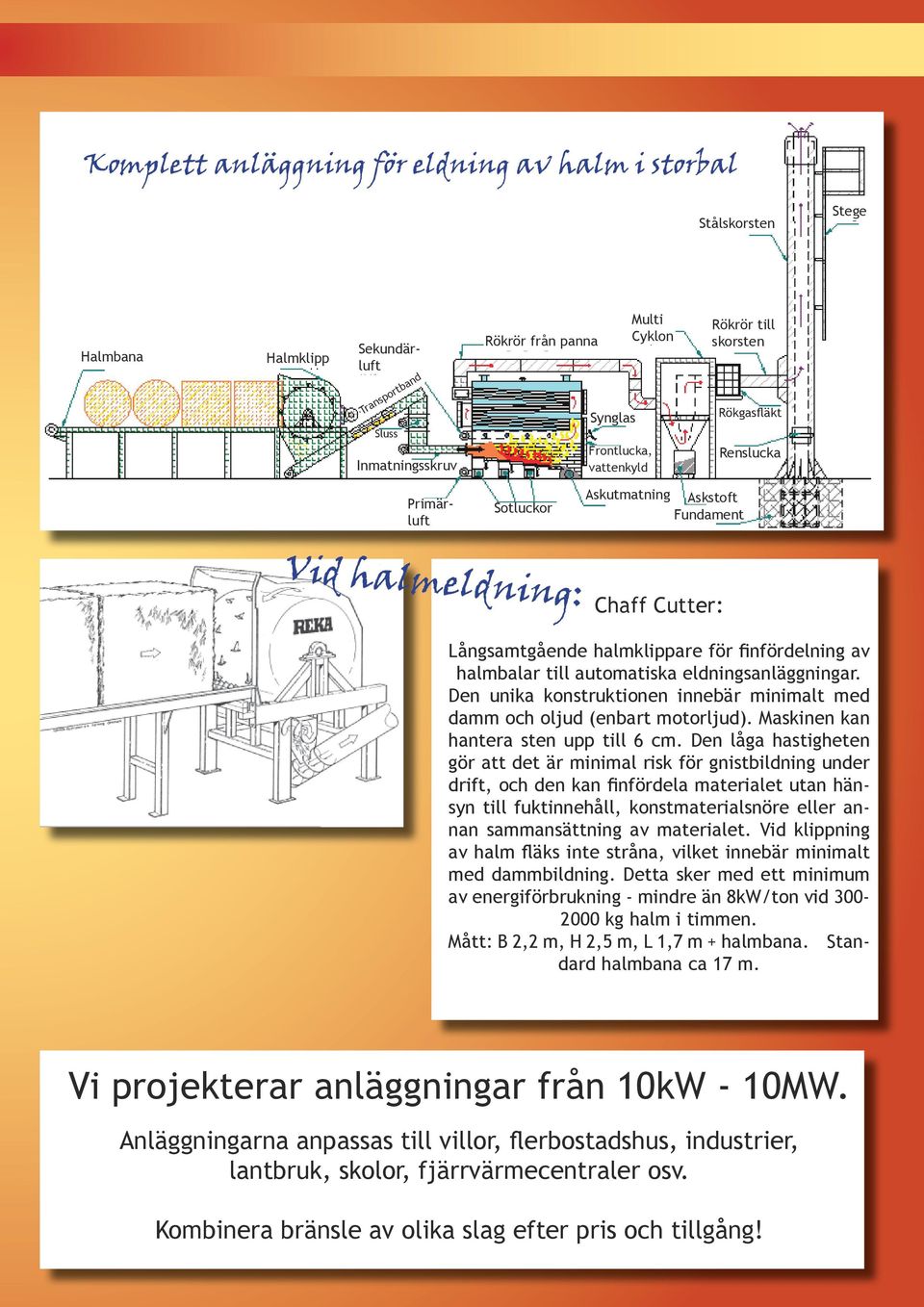

5 Komplett anläggning för eldning av halm i storbal Stålskorsten Stege Halmbana Halmklipp Sekundärluft Transportband Sluss från panna Frontlucka, vattenkyld Multi Cyklon till skorsten Rökgasfläkt Primärluft Sotluckor Askutmatning Askstoft Fundament Vid halmeldning: Chaff Cutter: Långsamtgående halmklippare för finfördelning av halmbalar till automatiska eldningsanläggningar. Den unika konstruktionen innebär minimalt med damm och oljud (enbart motorljud). Maskinen kan hantera sten upp till 6 cm. Den låga hastigheten gör att det är minimal risk för gnistbildning under drift, och den kan finfördela materialet utan hänsyn till fuktinnehåll, konstmaterialsnöre eller annan sammansättning av materialet. Vid klippning av halm fläks inte stråna, vilket innebär minimalt med dammbildning. Detta sker med ett minimum av energiförbrukning - mindre än 8kW/ton vid kg halm i timmen. Mått: B 2,2 m, H 2,5 m, L 1,7 m + halmbana. Standard halmbana ca 17 m. Vi projekterar anläggningar från 10kW - 10MW. Anläggningarna anpassas till villor, flerbostadshus, industrier, lantbruk, skolor, fjärrvärmecentraler osv. Kombinera bränsle av olika slag efter pris och tillgång!

6 REKA-HKRST-FSK 20, 30, 60kW Reka-panna typ HKRST Anläggningen består av Reka stålplåtpanna med trestråks rökgaskanaler och öppen botten, isolerad med stenull och klädd med stål och plastbelagd plåt. Pannfundamentet har ett av världens minsta inbyggda rörliga trappstegsroster. Detta gör att t.ex. spannmål, som bildar hård slagg vid förbränning, kan eldas utan problem då askan är i rörelse och därför inte bränner fast. Eldstaden är fodrad med eldfast material i sidor och topp. Fläkt för förvärmd primär- och sekundärluft. Halvautomatiskt askutmatning, då askan av sig själv vandrar fram till den vattenkylda luckan. Helautomatiskt askutmatning finns som tillval. Stoker typ FSK bestående av 500 l bräsleförråd med lock, rörliga skrapor i botten som gör att bränslet alltid skrapas ned i inmatningsskruven. Stokern är föresedd med sprinkler mm. Stokern kan monteras med max 500 mm längre inmatningsskruv, så att panna och förråd kan placeras i var sitt rum. Bränseförrådet kan levereras för 750 l. (ca 300 mm högre). Stokern kan även kombineras med andra typer av förråd. El-tavla (3x400V + N + J och med 10A säkringar) PLC-styrning med 3 program för bränsleval samt syremätning. Anläggningen är mycket servicevänlig, robust, enkel och kraftig i sin konstruktion - detta maximerar livslängden samt sänker driftskostnaden. Testad hos Dansk Teknologisk Institut i Aarhus och TÜV i Tyskland Miljövänlig förbränning med en verkningsgrad på 92%

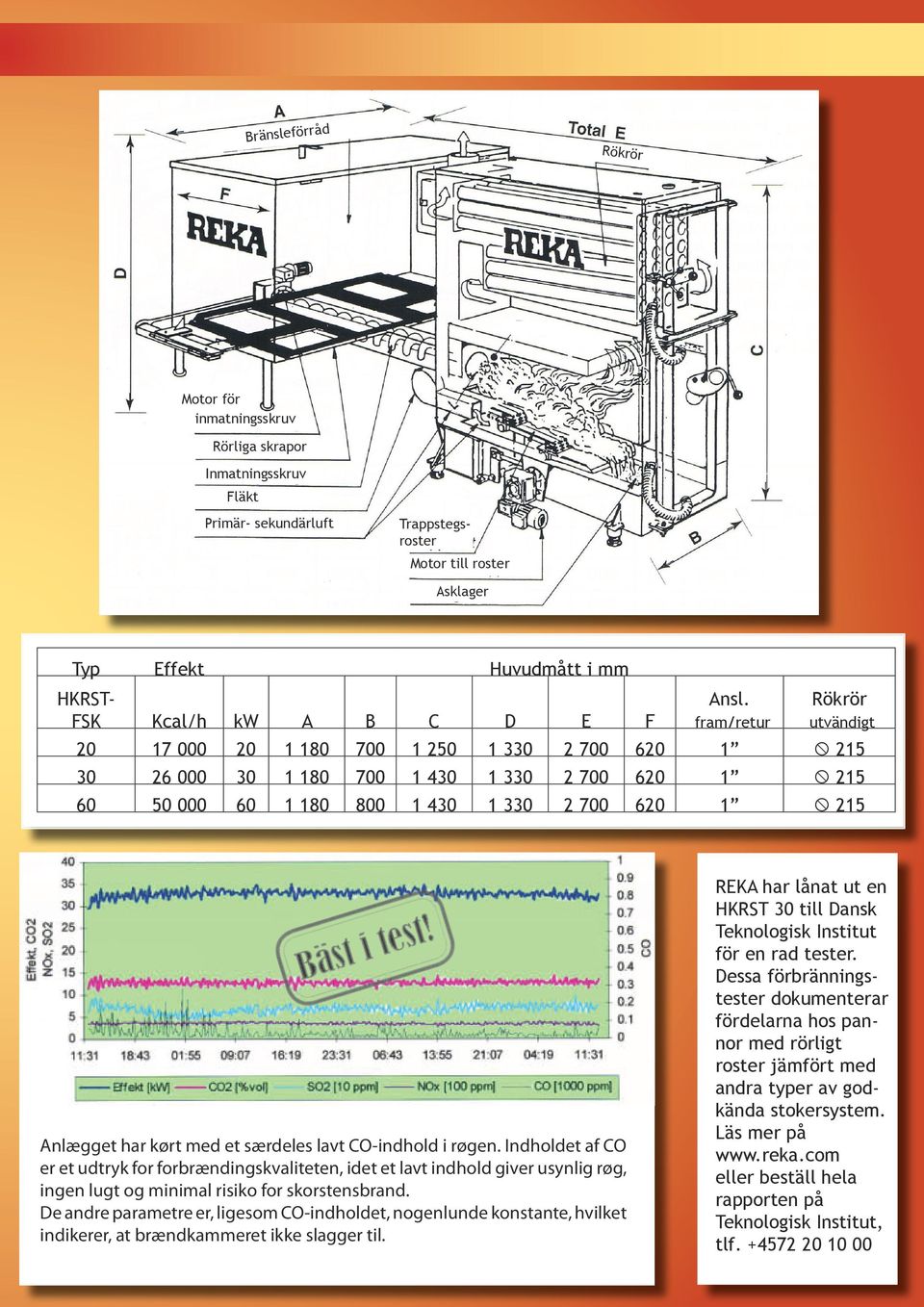

7 Bränsleförråd Motor för inmatningsskruv Rörliga skrapor Fläkt Primär- sekundärluft Trappstegsroster Motor till roster Asklager Typ Effekt Huvudmått i mm HKRST- FSK Kcal/h kw A B C D E F Ansl. fram/retur utvändigt W W W 215 Bäst i test! Anlægget har kørt med et særdeles lavt CO-indhold i røgen. Indholdet af CO er et udtryk for forbrændingskvaliteten, idet et lavt indhold giver usynlig røg, ingen lugt og minimal risiko for skorstensbrand. De andre parametre er, ligesom CO-indholdet, nogenlunde konstante, hvilket indikerer, at brændkammeret ikke slagger til. REKA har lånat ut en HKRST 30 till Dansk Teknologisk Institut för en rad tester. Dessa förbränningstester dokumenterar fördelarna hos pannor med rörligt roster jämfört med andra typer av godkända stokersystem. Läs mer på eller beställ hela rapporten på Teknologisk Institut, tlf

8 TPK 12 & 22 pelletspanna En komplett anläggning består av ett pelletsförråd med lufttätt lock samt en panna. Bränslet matas in med skruv i en förbränningskammare. Den speciellt utvecklade förbränningskammaren reglerar automatiskt bränslematningen. Detta är möjligt med hjälp av O2-styrning. Därmed uppnås en optimal förbränning. Typ Effekt Huvudmått i mm TPK kw Längd Bredd Höjd Ansl. Magasin utvändigt 12 Max Ca 250 l W Max Ca 350 l W Vikt kg Vi är eld och lågor för dig! Miljöriktig förbränning med hög verkningsgrad på 85-88% CO-emission 0,0219 vol.% vid 10% O2. Konstruktionstryck 2,5 bar. Max. temperatur 100 C. El-anslutning (1x240 Volt + N + J med 10A säkring) incl. O2- styring. Industrigatan 30 i Hjo i hjo.varmeteknik@telia.com
