1 Produktblad N33-P Användning: Lyft av väggar och balkong Upf Rev Styrande handlingar: EC0 (dim. genom provning), EC2, EC3, CEN/TS-1992, CEN/TR Utformning Mått Produktblad Ursparning för Ø18 och Ø22 har längd 190 mm och bredd 90 mm Benämning Rostskydd FZB Beteckning Ø l mm mm Artikelnummer Ø10 500/ N Ø12 500/ N Ø16 500/ N Ø16 700/ N Ø18 500/ N Ø22 500/ N Ø12 500/ N Ø16 500/ N Ø18 500/ N Ø22 500/ N

N33-H1 Avformning med resningsbord > 65 Rev 16-10-20 Förutsättningar 1) Lägsta betongkvalitet C30/37 2) Avformningshållfasthet lägst 16 MPa 3) Montagehållfasthet

Tillvägagångssätt vid lyft Avformning a 400 Montage SF3 SF4 Utförande *= Vajerns lås placeras i centrum av vägg med hjälp av distanserna 2x. # min. 131 mm 2 /m, max.

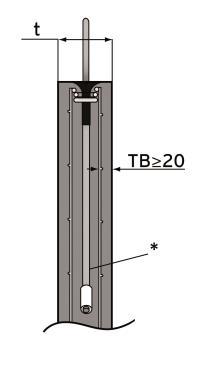

2 N33-H1 Avformning med resningsbord > 65 Rev Förutsättningar 1) Lägsta betongkvalitet C30/37 2) Avformningshållfasthet lägst 16 MPa 3) Montagehållfasthet lägst 28 MPa 4) skvalitet K500B-T respektive NP500AB-W 5) Lyft med stationär kran, mobilkran eller lastbilskran 6) Välsmord stålform (formsug 1 kn/m 2 ) Tillvägagångssätt vid lyft Avformning a 400 Montage SF3 SF4 Utförande *= Vajerns lås placeras i centrum av vägg med hjälp av distanserna 2x. # min. 131 mm 2 /m, max. maskvidd 150 För Ø22 kan annan väggtjocklek än föreskriven användas, dock inte mindre än 150 mm. I detta fall måste en förtjockning göras med måtten H = B = 600 mm och enligt tabell

3 N33-H2 Avformning med resningsbord > 65 Rev eringsvärden Ø krok 1) Elementvikt β=45 β=60 β=90 Ø Ø12 1+1Ø8 3,5 4,3 5,0 Ø Ø12 1+1Ø8 4,9 6,0 7,0 Ø Ø12 1+1Ø8 7,1 8,6 10,0 Ø Ø16 1+1Ø8 9,1 11,1 12,6 Ø Ø16 1+1Ø8 12,7 15,6 18,0 1) Avser kontaktytan krok mot vajer

N33-H3 Avformning från 0 Rev 16-10-20 Förutsättningar 1) Lägsta betongkvalitet C30/37 2) Avformningshållfasthet lägst 16 MPa 3) Montagehållfasthet

SF3 Utförande * = Vajerns lås placeras i centrum av vägg med hjälp av distanserna 2x # min.

4 N33-H3 Avformning från 0 Rev Förutsättningar 1) Lägsta betongkvalitet C30/37 2) Avformningshållfasthet lägst 16 MPa 3) Montagehållfasthet lägst 28 MPa 4) skvalitet K500B-T respektive NP500AB-W 5) Lyft med stationär kran 6) Välsmord stålform (formsug 1 kn/m 2 ) Tillvägagångssätt vid lyft SF3 Utförande * = Vajerns lås placeras i centrum av vägg med hjälp av distanserna 2x # min. 131 mm 2 /m, max maskvidd 150 eringsvärden Max elementvikt Ø Ø12 1+1Ø8 6,0-F Ø Ø12 1+1Ø8 8,4-F Ø Ø12 1+1Ø8 12,0-F F = formsug OBS! Max. elementvikt får ej överskrida värden enligt N33-H2

N33-H4 Lyft placerat i överstycke Rev 16-10-20 Då lyft placeras i överstycke # Korg min. Ø6s150 Min.

Avstånd till närmst kant ska vara / 2 Övrig statisk armering ansvarar konstruktör för, överstycket ska ha så

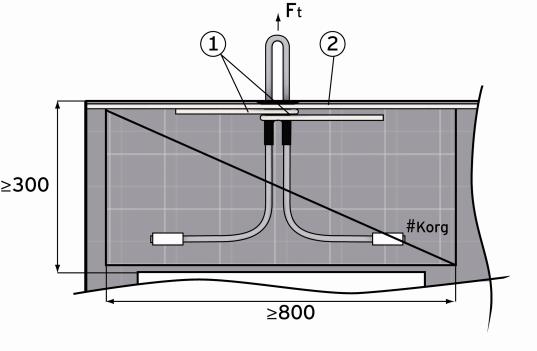

5 N33-H4 Lyft placerat i överstycke Rev Då lyft placeras i överstycke # Korg min. Ø6s150 Min. väggtjocklek är = 140 mm, observera krav på enligt tabeller och eventuella instruktioner för förtjockningar. Avstånd till närmst kant ska vara / 2 Övrig statisk armering ansvarar konstruktör för, överstycket ska ha så pass bärförmåga mot brott att en 3- faldig säkerhet vid fabrikslyft och en 4-faldig säkerhet vid montagelyft säkerställs

N33-H5 Lyft av balkong Upf 06-03-01 Rev 16-10-20 Förutsättningar 1) Avformningshållfasthet lägst 16 MPa 2) Montagehållfasthet lägst 28 MPa 3) skvalitet K500B-T respektive NP500AB-W 4) Lyft med

Ø krok > 32 mm 5) Välsmord stålform (formsug 1 kn/m 2 ) Utförande b min = 500 mm och c min = 1000 mm Varje balkong skall förses med fyra lyft placerade utefter balkongplattans Tp 2x # min.

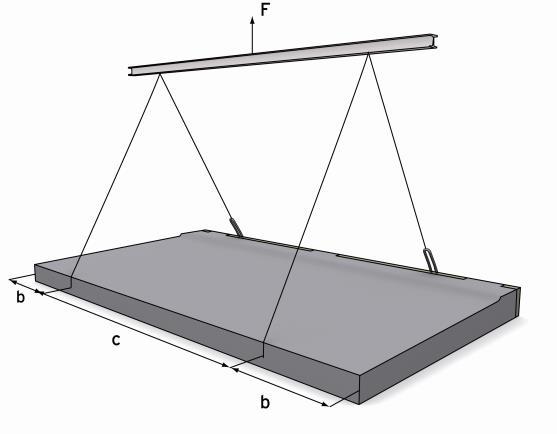

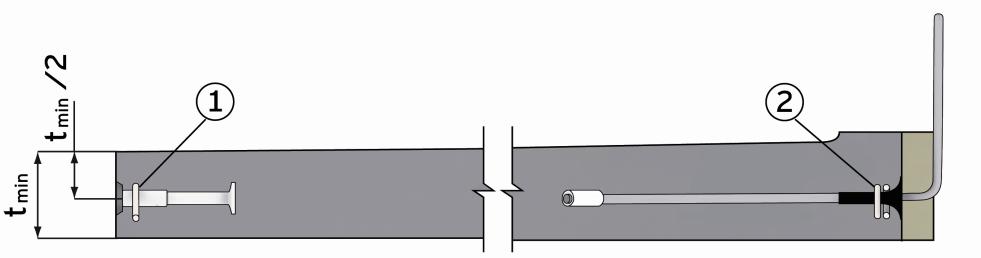

6 N33-H5 Lyft av balkong Upf Rev Förutsättningar 1) Avformningshållfasthet lägst 16 MPa 2) Montagehållfasthet lägst 28 MPa 3) skvalitet K500B-T respektive NP500AB-W 4) Lyft med stationär kran, mobilkran eller lastbilskran. OBS! min. Ø krok > 32 mm 5) Välsmord stålform (formsug 1 kn/m 2 ) Utförande b min = 500 mm och c min = 1000 mm Varje balkong skall förses med fyra lyft placerade utefter balkongplattans Tp 2x # min. 65 mm 2 /m, max. maskvidd 300 mm Statiskt bestämd kraftfördelning. Fyrpunktslyft med fördelningsok jämn lastfördelning till 4 ankare, slingvinkel större än eller lika 60 SF3 & SF4 eringsvärden NEO-BTK Avformning SF3 (16 MPa) Elementvikt Montage SF4 (28 MPa) Elementvikt Ø10 16x Ø10 1+1Ø12 3,3-F 4,0 Ø12 20x Ø12 1+1Ø12 5,0-F 6,4 Ø12 24x Ø16 1+1Ø12 8,8-F 8,6 Ø16 30x Ø16 1+1Ø12 11,7-F 11,4 F = formsug J-byglar enligt ovan är anpassade för t = mm

N33-H6 Lyft av balkong Upf 06-03-01 Rev 16-10-20 Statiskt obestämd kraftfördelning.

(28 MPa) Elementvikt Ø10 16x60-140 160 1Ø10 1+1Ø12 2,0 Ø12 20x70-180 160 1Ø12 1+1Ø12 3,2 Ø12

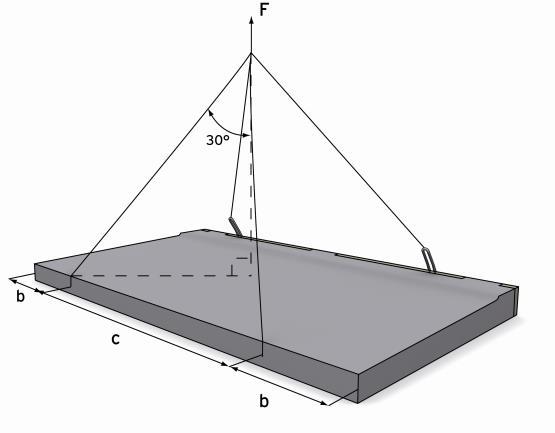

7 N33-H6 Lyft av balkong Upf Rev Statiskt obestämd kraftfördelning. Fyrpunktslyft utan fördelningsok lastupptagning i 2 ankare SF4 eringsvärden NEO-BTK Montage SF4 (28 MPa) Elementvikt Ø10 16x Ø10 1+1Ø12 2,0 Ø12 20x Ø12 1+1Ø12 3,2 Ø12 24x Ø16 1+1Ø12 4,3 Ø16 30x Ø16 1+1Ø12 5,7 J-byglar enligt ovan är anpassade för t = mm
