1 JACKON KONSTRUKTIONSLÖSNINGAR ALLMÄNNA KONSTRUKTIONSLÖSNINGAR FÖR JACKON THERMOMURSYSTEM Lätta lösningar för ett bättre klimat!

2 FÖRESKRIFTER / FÖRUTSÄTTNINGAR FÖRESKRIFTER EUROPASTANDARDER Eurokod 0: Grundläggande dimregler SS-EN 1990:2002 Eurokod 1: Laster av bärverk SS-EN 1991:2002 Eurokod 2: Dim. av betongkonstruktioner SS-EN 1992:2005 Eurokod 4: Samv. konstruktioner av stål-betong SS-EN 1994:2005 Eurokod 5: Dim. av träkonstruktioner SS-EN 1995:2004 Eurokod 7: Dim. av geokonstruktioner SS-EN 1997:2005 BETONGKONSTRUKTIONER (EUROKOD 2) BETONG - PLATSGJUTNA KONSTRUKTIONER SS-EN Betong - del 1: Förordningar, egenskaper, tillverkning och överenstämmelse. EKS9 BFS 2011:10 avd. D. SS137003:2008 Betong - användning av EN i Sverige utg. 4. SS-EN 13670:2009 Betongkonstruktioner - utförande. SVENSK STANDARD Boverkets föreskrifter om ändring i verkets föreskrifter och allmänna råd om tillämpning av europeiska standarder - EKS9 BFS 2013:10. BESKRIVNINGAR, RÅD OCH ANVISNINGAR Boverkets Byggregler BFS 2011:6 - BBR med ändringar AMA HUS 11 (Allmänn material - och arbetsbeskrivning) RA HUS 11 (Råd och anvisningar) AMA Anläggning 13 (Allmänn material - och arbetsbeskrivning) RA Anläggning 13 (Råd och anvisningar) ALLMÄNT OM KONTROLLER Kontroller enligt EKS9 AVD A och berörda Euokoder samt SS-EN 13670:2009 Betongkonstruktioner utförande. TOLERANSER EKS9 BFS 2013:10, SS-EN 13670:2009, SS-ISO , HUSAMA 11. ALLMÄNT BTG II C25/30 CEM II/A-L, XC1, vct=0,6, L50, VÄGGAR. Konsistensklass S4. Sättmått: mm. Max stenstorlek: 12 mm Betongkval. påverkas av uttorkningstider, kontrolleras med betong lev. och tidsplaner. Betongåtgång: Thermomur 350: ca 150 liter /m 2 vägg ARMERING Raka järn: K500C-T Bockade järn: K500B-T Bockningsradier enligt EKS9. Skarvlängder raka järn: 50 x ø ø = stångdiameter TÄCKANDE BETONGSKIKT SS13070 Betongkonstruktioner - täckande betongskickt - utg. 1 SÄKERHETSKLASSER (EKS9) Stomstabiliserande byggnadsdelar: 2 GEKONSTRUKTIONER (EK7) Återfyllnad utgörs av dränerande massor utan packning. Se även Boverkets byggregler. Geoteknisk klass: 2 Min TB. TB direkt mot mark: TB mot cellplast: TB mot fri yta: 50 mm 20 mm 20 mm ÖVRIGT: Detta är inte en konstruktionshandling utan enbart en vägledning. Inget ansvar tas för konstruktioner utförda efter dessa vägledningar. Kontakta alltid konstruktör vi eventuella frågor. Vägledningen avser endast förstärkning för jordtrycket. Inga övriga tryck får förekomma inom 3 m från vägg t.ex. fordon. Övriga laster från huset förstärks i enlighet med en giltig konstruktionshandling. Om ditt byggprojekt har förutsättningar som inte täcks in av denna handbok hänvisar vi dig till en konstruktör som kan utföra beräkningar för just ditt fall.

3 INNEHÅLL Översikt över väggar i Thermomur Thermomur 350 ovan mark utan jordtryck 5 Jordmotfylld Thermomur 350 vägg upp till 1,8 m med träbjälklag 6 Jordmotfylld Thermomur 350 vägg upp till 1,8 m med betongbjälklag 7 Jordmotfylld Thermomur 350 vägg upp till 2,0 m med träbjälklag 8 Jordmotfylld Thermomur 350 vägg upp till 2,0 m med betongbjälklag 9 Jordmotfylld Thermomur 350 vägg upp till 2,4 m med träbjälklag 10 Jordmotfylld Thermomur 350 vägg upp till 2,4 m med betongbjälklag 11 Ytterhörn i Thermomur 350 under mark 12 Ytterhörn i Thermomur 350 ovan mark 13 Invändigt hörn i Thermomur T-hörn i Thermomur Produktspecifikation Thermomur Uppbyggnad av vägghöjd med avslutningsblock 18 Uppbyggnad av vägghöjd med bjälklagsblock 19 T-hörn lösning i Thermomur 20 Infästning av tyngre föremål i Thermomur 21 ELdosor i Thermomur 22 Principskiss för bjälklag med trävägg 23 Principskiss för infästning bjälklag 24

4 A ÖVERSIKT ÖVER VÄGGAR I THERMOMUR A - Thermomur 350 vägg ovan mark utan jordtryck s. 5 B - Jordmotfylld Thermomur 350 vägg upp till 1,8 m med träbjälklag s. 6 B - Jordmotfylld Thermomur 350 vägg upp till 1,8 m med betongbjälklag s. 7 B - Jordmotfylld Thermomur 350 vägg upp till 2,0 m med träbjälklag s. 8 B - Jordmotfylld Thermomur 350 vägg upp till 2,0 m med betongbjälklag s. 9 B - Jordmotfylld Thermomur 350 vägg upp till 2,4 m med träbjälklag s. 10 B - Jordmotfylld Thermomur 350 vägg upp till 2,4 m med betongbjälklag s. 11 C - Ytterhörn i Thermomur 350 under mark s. 12 D - Ytterhörn i Thermomur 350 ovan mark s. 13 E - Invändigt hörn i Thermomur 350 s. 14 F - T-hörn med Thermomur 350 ovan och under mark s. 15 Väggar i Thermomur 350 4

5 A THERMOMUR 350 VÄGG OVAN MARK UTAN JORDTRYCK FÖRUTSÄTTNING: - Uppstickjärn från grund i vägg, ø10 s300-2 st ø10 längsgående i vartannat skift i hela väggen - 2 st ø10 längsgående i de 2 översta skiften Thermomur 350 vägg ovan mark utan jordtryck 5

6 B JORDMOTFYLLD THERMOMUR 350 VÄGG UPP TILL 1,8 METER MED TRÄBJÄLKLAG FÖRUTSÄTTNING - Max motfyllnad 1,8 m - Max vägghöjd 2,4 m - Fyllnadsmassor makadam med maxlast på terräng 2 kn/m 2 - Avstånd mellan stödväggar 6m < - Lutning terräng från vägg: 1:20 minst 3 m ut. - Uppstickjärn från grund i vägg, ø10 s300-2 st ø10 längsgående i vartannat skift i hela väggen - 2 st ø10 längsgående i de 2 översta skiften Thermomur 350 vägg under mark med träbjälklag upp till 1,8 m 6

7 B JORDMOTFYLLD THERMOMUR 350 VÄGG UPP TILL 1,8 METER MED BETONGBJÄLKLAG FÖRUTSÄTTNING - Max motfyllnad 1,8 m - Max vägghöjd 2,4 m - Fyllnadsmassor makadam med maxlast på terräng 2 kn/m 2 - Avstånd mellan stödväggar 6m < - Lutning terräng från vägg: 1:20 minst 3 m ut. - Uppstickjärn från grund i vägg, ø10 s300-2 st ø10 längsgående i vartannat skift i hela väggen - Vertikalt i väggen, ø10 s900-2 st ø10 längsgående i de 2 översta skiften Thermomur 350 vägg under mark med betongbjälklag upp till 1,8 m 7

8 B JORDMOTFYLLD THERMOMUR 350 VÄGG UPP TILL 2,0 METER MED TRÄBJÄLKLAG FÖRUTSÄTTNING - Max motfyllnad 2,0 m - Max vägghöjd 2,7 m - Fyllnadsmassor makadam med maxlast på terräng 2 kn/m 2 - Avstånd mellan stödväggar 7,1m < - Lutning terräng från vägg: 1:20 minst 3 m ut. - Uppstickjärn från grund i vägg, ø10 s300-2 st ø10 längsgående i varje skift i hela väggen - 2 st ø10 längsgående i de 2 översta skiften Thermomur 350 vägg under mark med träbjälklag upp till 2,0 m 8

9 B JORDMOTFYLLD THERMOMUR 350 VÄGG UPP TILL 2,0 METER MED BETONGBJÄLKLAG FÖRUTSÄTTNING - Max motfyllnad 2,0 m - Max vägghöjd 2,7 m - Fyllnadsmassor makadam med maxlast på terräng 2 kn/m 2 - Avstånd mellan stödväggar 7,1m < - Lutning terräng från vägg: 1:20 minst 3 m ut. - Uppstickjärn från grund i vägg, ø10 s300-2 st ø10 längsgående i vartannat skift i hela väggen - Vertikalt i väggen, ø10 s750-2 st ø10 längsgående i de 2 översta skiften Thermomur 350 vägg under mark med betongbjälklag upp till 2,0 m 9

10 B JORDMOTFYLLD THERMOMUR 350 VÄGG UPP TILL 2,4 METER MED TRÄBJÄLKLAG FÖRUTSÄTTNING - Max motfyllnad 2,4 m - Max vägghöjd 2,7 m - Fyllnadsmassor makadam med maxlast på terräng 2 kn/m 2 - Avstånd mellan stödväggar 4,8m < - Lutning terräng från vägg: 1:20 minst 3 m ut. - Uppstickjärn från grund i vägg, ø10 s300-2 st ø10 längsgående i varje skift i hela väggen - 2 st ø10 längsgående i de 2 översta skiften Thermomur 350 vägg under mark med träbjälklag upp till 2,4 m 10

11 B JORDMOTFYLLD THERMOMUR 350 VÄGG UPP TILL 2,4 METER MED BETONGBJÄLKLAG FÖRUTSÄTTNING - Max motfyllnad 2,4 m - Max vägghöjd 2,7 m - Fyllnadsmassor makadam med maxlast på terräng 2 kn/m 2 - Avstånd mellan stödväggar 4,8m < - Lutning terräng från vägg: 1:20 minst 3 m ut. - Uppstickjärn från grund i vägg, ø10 s300-2 st ø10 längsgående i vartannat skift i hela väggen - Vertikalt i väggen, ø10 s450-2 st ø10 längsgående i de 2 översta skiften Thermomur 350 vägg under mark med betongbjälklag upp till 2,4 m 11

12 C YTTERHÖRN I THERMOMUR 350 UNDER MARK FÖRUTSÄTTNING - Max motfyllnad 2,0 m - Fyllnadsmassor makadam med maxlast på terräng 2 kn/m 2 - Avstånd mellan stödväggar 6,0m < - Lutning terräng från vägg: 1:20 minst 3 m ut. - 1 st byglar, ø10 i vartannat skift Ytterhörn i Thermomur 350 under mark 12

13 D YTTERHÖRN I THERMOMUR 350 OVAN MARK FÖRUTSÄTTNING - Ingen motfyllnad Ytterhörn i Thermomur 350 ovan mark 13

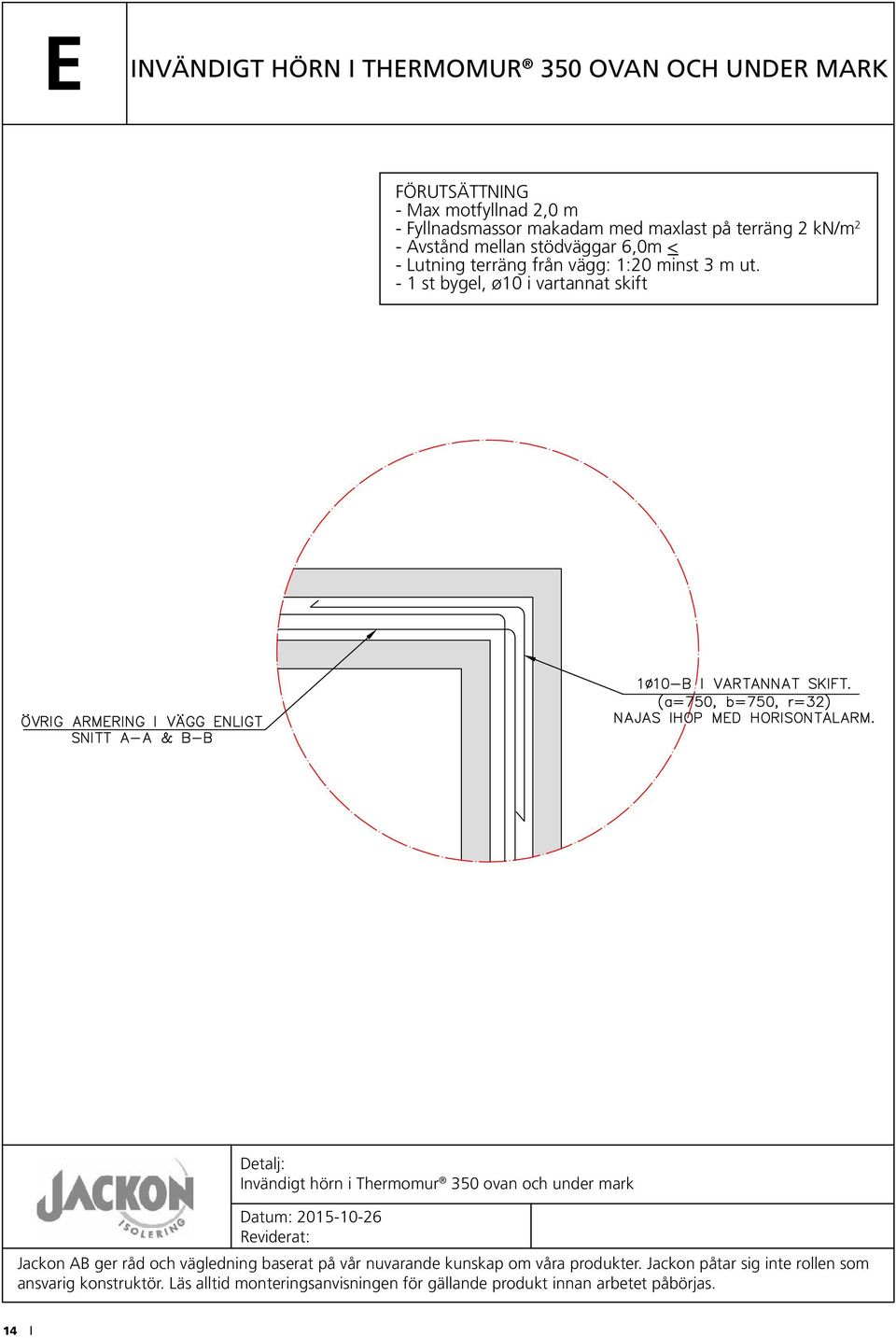

14 E INVÄNDIGT HÖRN I THERMOMUR 350 OVAN OCH UNDER MARK FÖRUTSÄTTNING - Max motfyllnad 2,0 m - Fyllnadsmassor makadam med maxlast på terräng 2 kn/m 2 - Avstånd mellan stödväggar 6,0m < - Lutning terräng från vägg: 1:20 minst 3 m ut. - 1 st bygel, ø10 i vartannat skift Invändigt hörn i Thermomur 350 ovan och under mark 14

15 F T-HÖRN MED THERMOMUR 350 OVAN OCH UNDER MARK FÖRUTSÄTTNING - Invändig vägg - Max motfyllnad 2,0 m - Fyllnadsmassor makadam med maxlast på terräng 2 kn/m 2 - Avstånd mellan stödväggar 6,0m < - Lutning terräng från vägg: 1:20 minst 3 m ut. - 2 st bygel, ø10 i vartannat skift in i anslutande vägg T-hörn med Thermomur 350 vägg under mark 15

16 PRODUKTSPECIFIKATION THERMOMUR 350 Produktspecifikation Thermomur

17 PRODUKTSPECIFIKATION THERMOMUR 350 Produktspecifikation Thermomur

18 UPPBYGGNAD AV VÄGGHÖJD MED AVSLUTNINGSBLOCK Alternativ 1 Alternativ 2 Vid andra höjder kan blocken kapas. Alternativ 3 Uppbyggnad av vägghöjd med avslutningsblock Alternativ 4 18

19 UPPBYGGNAD AV VÄGGHÖJD MED BJÄLKLAGSBLOCK Alternativ 1 Alternativ 2 Vid andra höjder kan blocken kapas. Alternativ 3 Uppbyggnad av vägghöjd med bjälklagsblock Alternativ 4 19

20 T-HÖRN LÖSNING I THERMOMUR För skift 1, 3, 5, 7 och översta skiftet För skift 2, 4, 6 och 8 T - hörn lösning i Thermomur

21 INFÄSTNING AV TYNGRE FÖREMÅL I THERMOMUR Infästning av tyngre föremål i Thermomur 21

22 ELDOSOR I THERMOMUR Eldosor i Thermomur 22

23 PRINCIPSKISS FÖR BJÄLKLAG MED TRÄVÄGG Bjälklag i trä Bjälklag i betong Principskiss för bjälklag med trävägg 23

24 PRINCIPSKISS FÖR INFÄSTNING BJÄLKLAG Principskiss för infästning av bjälklag 24

25 PRINCIPSKISS FÖR INFÄSTNING BJÄLKLAG Principskiss för infästning av bjälklag 25

26 PRINCIPSKISS FÖR INFÄSTNING AV BJÄLKLAG Bjälklag i betong Principskiss för infästning av bjälklag 26

27 PRINCIPSKISS FÖR ANVÄNDNING AV SMYGLIST Principskiss för användning av smyglist

28 För mer broschyrer, monteringsanvisningar eller tekniska datablad se jackon.se eller ta direkt kontakt med oss. JACKON AB Box 38, Kållered Telefon: Fax: ORDERKONTOR: Ordertelefon: Epost: TEKNISK KUNDSERVICE: Telefon: Epost: Lätta lösningar för ett bättre klimat!
