1 EKO+-energisten och EKO-formblock EKO+GRAFIT U-VÄRDE 0,14 PROJEKTERINGSANVISNING

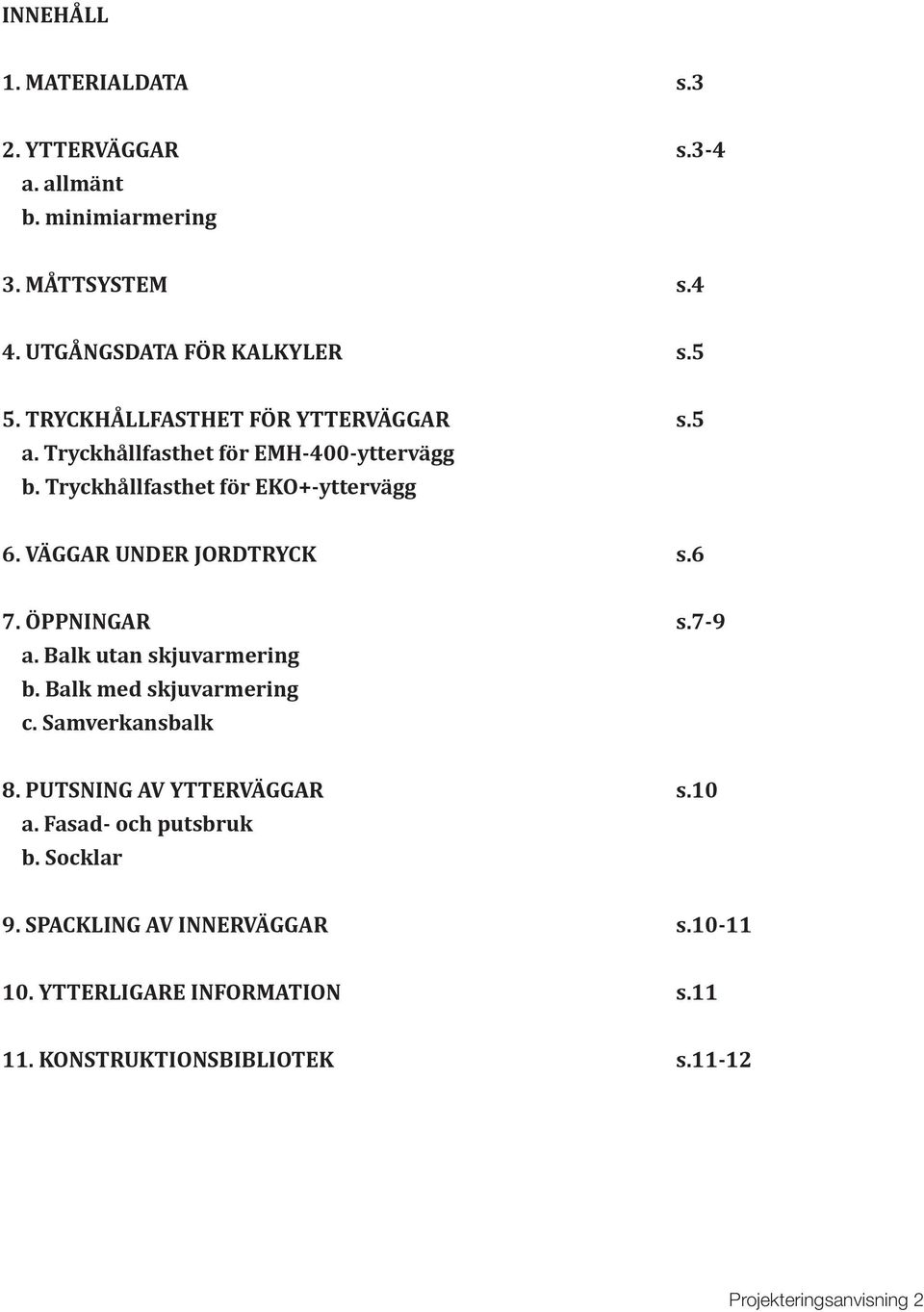

2 INNEHÅLL 1. MATERIALDATA s.3 2. YTTERVÄGGAR s.3-4 a. allmänt b. minimiarmering 3. MÅTTSYSTEM s.4 4. UTGÅNGSDATA FÖR KALKYLER s.5 5. TRYCKHÅLLFASTHET FÖR YTTERVÄGGAR s.5 a. Tryckhållfasthet för EMH-400-yttervägg b. Tryckhållfasthet för EKO+-yttervägg 6. VÄGGAR UNDER JORDTRYCK s.6 7. ÖPPNINGAR s.7-9 a. Balk utan skjuvarmering b. Balk med skjuvarmering c. Samverkansbalk 8. PUTSNING AV YTTERVÄGGAR s.10 a. Fasad- och putsbruk b. Socklar 9. SPACKLING AV INNERVÄGGAR s YTTERLIGARE INFORMATION s KONSTRUKTIONSBIBLIOTEK s Projekteringsanvisning 2

3 1. MATERIALDATA storlek vikt (kg) st./m2 bruk betong Luftljudsisolering u-värde (kg/block) (l/block) Rw (W/m2 K) EKO+ 400x598x ,33 1, ,16 / 0,14* EMH x598x ,33 13,5 52 0,17* EMH x598x ,33 13,5 0,17* hörn Nominell tryckhållfasthet 6 MN/m2 Torrdensitet (lättbetong) 1200 kg/m3 Isolering EPS-150 *grafit Tabell 1. Materialuppgifter EKO+ och EMH-400. Bild 1. EKO+-energisten, EKO-formblock EMH-400 och EMH-400 hörn 2. YTTERVÄGGAR a. Allmänt EKO+-energisten är en produkt som staplas upp med hjälp av fogbruk och vars bärande inre skal efter uppstapling gjuts med betongmassa. I väggkonstruktionen kombineras den goda bärigheten och ljudisoleringsförmågan hos en massiv stenvägg med utmärkt värmeisoleringsförmåga. EKO-formblocket EMH-400 är en produkt som staplas och vars båda skal efter uppstapling gjuts med betongmassa. EMH-400-blocket ger en ypperlig värmeisoleringsförmåga och hållfasthet mot jordtryck. I ytterväggarna används i vågräta och lodräta fogar vid isoleringen ett lämpligt polyuretanskum som sväller lite. Uretanskummet kan beställas från Lakan Betoni Oy:s fabrik i samband med blockleverans. Projekteringsanvisning 3

4 Bild 2. EKO+-väggkonstruktion Bild 3. EMH-400-väggkonstruktion b. Minimiarmering Den minsta mängden vågrät armering i ytterväggar som gjuts och i EKO+-blockets ytterskal är T8 c400. Dessutom används vid alla gjutna fönstersmygar ett lodrätt stål T10. I väggar med horisontella laster (t.ex. jordtryck) används dessutom en minimal vertikal armering på T8 c 400. I EKO+-stenväggskonstruktioner används murkramlor (rostfria) i alla fönstersmygar c200 och i över 3,5 m höga väggar 4 st./m2. 3. MÅTTSYSTEM Gjutna EKO-blockväggar dimensioneras i horisontal- och vertikalriktningen efter 2M-modul. Vid dimensioneringen av dörr- och fönsteröppningar följs likaså 2M-modul. Karmmåtten för fönster och dörrar bör väljas med beaktande av tillräcklig installationsmån. Rekommenderat karmmått i både horisontal- och vertikalriktningen är nx mm eller mindre. Bild 4. 2M-moduldimensionering. Projekteringsanvisning 4

5 4. UTGÅNGSDATA FÖR KALKYLER Gjutbetong Utomhus C30/37 XF1 XC 4 (K30 XF1 XC4), konsistens S5+flytmedel, max. stenstorlek 8 10 mm Inomhus C30/37 XC1 (K30 XC1), konsistens S5+flytmedel, max. stenstorlek 8 10 mm Blockskalen 6 MN/m2 Armering A 500 HW T8 c400 vertikalt (väggar under jordtryck) T8 c400 horisontellt (gjutna och murade ytterväggar) Vid dimensioneringen av konstruktionerna följs följande delar av RakMk: - B2 bärande konstruktioner - B4 betongkonstruktioner - B9 konstruktioner av betongblock 5. TRYCKHÅLLFASTHET FÖR YTTERVÄGGAR a. EMH-400-TRYCKHÅLLFASTHET Nu (kn/m) Tryckhållfasthet för blockvägg Nu (kn/m) med EMH-400-block när ed=0,05 h och när ed=0,15 h. I tryckhållfastheten har endast skalets gjutna del beaktats. Belastningsvärdena är beräknade för en blockhalva utan horisontella laster. Nu (kn/m) Nu (kn/m) Lc ed=0,05xh ed=0,15xh Tabell 2. Tryckhållfasthet för en blockhalva i EMH-400-vägg b. EKO+-TRYCKHÅLLFASTHET Nu (kn/m) Tryckhållfasthet för blockvägg Nu (kn/m) för gjutet innerskal med EKO+-block när ed=0,05 h och när ed=0,3 h och för murat ytterskal när ed=0,05 h. Tryckhållfasthetsvärdena utan horisontella laster. innerskalets Nu innerskalets Nu ytterskalets Nu Lc (kn/m) ed=0,05xh (kn/m) ed=0,3xh (kn/m) ed=0,05xh Tabell 3. Tryckhållfasthet för en blockhalva i EKO+-vägg Projekteringsanvisning 5

6 6. VÄGGAR UNDER JORDTRYCK EMH-400-block används i väggar under jordtryck för varma utrymmen. Väggar under jordtryck dimensioneras som vertikalt armerade väggar. Förutom den vertikala armeringen används som horisontell armering i ytterväggar en minimiarmering med T8 c400 i båda blockskalen. I den beräknade kapaciteten har det antagits att jordtrycket fördelas jämnt på båda blockskalen tack vare isoleringen. Bild 4. Placering av vertikal armering i vägg under jordtryck. Vertikal armering T8 c400 T8 c200 T10 c200 As mm2/m Mu knm/m 4,2 8,2 12,4 Vägghöjd L (m) Högsta tillåtna fyllningshöjd (m) 2,2 1,9 2,2 2,2 2,6 1,8 2,5 2,6 3,0 1,7 2,2 2,6 Tabell 4. Högsta fyllningshöjd för EMH-400-blockvägg under jordtryck med olika vertikala armeringar. Belastningen från jordtrycket vid väggens nedre kant beräknas enligt RakMk B9 konstruktioner av betongblock. P=p1+p2, där p1 = 6,5 H H=fyllningshöjd p2 = 0,5 q q = ytbelastning Projekteringsanvisning 6

7 7. ÖPPNINGAR I tabellerna visas beräkningsvärdena för en blockhalvas belastningskapacitet med ett, två och tre balkblocksskift. I beräkningen beaktas endast den del av blocket som eftergjuts. I tabellens värden beaktas stödets tryckhållfasthet. Belastningskapaciteterna har angetts för balk med och utan skjuvarmering samt samverkansbalk. Kapacitetsvärdena kan användas för EMH-400-block och eftergjuten konstruktion med EKO+-block. Som huvudstål i balkar kring öppningar kan man använda förzinkade stålprofiler samt kamstål (A 500 HW). Huvudstålen förs in på upplaget > 200 mm. Mellanfogars och övre ytans armeringar på upplaget > 600 mm. I balkar över öppningar som görs med EKO+-block används under ytterskalet förzinkat stålrör Ф 26,9 mm. a. Balk utan skjuvarmering Bild 5. Balk utan skjuvarmering med EKO+-block och EMH-400-block. 1 block 2 block 3 block Mu (knm) 5,5 20,6 31,7 Vu (kn) 3,5 6,7 8,6 Öppning (m) qu kn/m 0,6 12,0 45,0 57,0 0,8 9,0 34,0 46,0 1,0 7,0 26,0 40,0 1,2 6,0 18,0 34,0 1,4 5,2 15,0 28,0 1,6 4,5 12,0 24,0 1,8 4,0 10,0 18,0 2,0 3,5 8,0 15,0 2,2 3,2 7,5 13,0 2,4 3,0 7,0 11,0 2,6 2,8 6,0 9,5 2,8 2,5 5,5 8,5 3,0 2,4 5,0 8,0 Tabell 5. Belastningskapaciteter för balk utan skjuvarmering Projekteringsanvisning 7

8 b. Balk med skjuvarmering Bild 6. Balk med skjuvarmering med EKO+-block och EMH-400-block. MED SKJUVARMERING 1 block 2 block 3 block Mu (knm) 5,5 26,0 45,6 Vu (kn) 15,1 32,8 50,5 Öppning (m) kn/m 0,6 54,0 66,0 66,0 0,8 34,0 54,0 54,0 1,0 26,0 46,0 46,0 1,2 19,0 40,0 40,0 1,4 15,0 35,0 35,0 1,6 12,0 32,0 32,0 1,8 10,0 28,0 28,0 2,0 8,0 26,0 26,0 2,2 6,5 24,0 24,0 2,4 6,0 22,0 22,0 2,6 5,5 21,0 21,0 2,8 5,0 20,0 20,0 3,0 4,0 18,0 18,0 Tabell 6. Belastningskapaciteter för balk med skjuvarmering Projekteringsanvisning 8

9 c. Samverkansbalk I samverkansbalkar används under den belastade balkdelen en förzinkad t-stålprofil. T-profilen har hål Ф 12 mm c100 för installation av byglar. T-profilen förs över upplaget minst 200 mm. På upplaget används som förankring tappar av kamstål 2 T10, L=50 mm. Bild 7. Samverkansbalk med EKO+-block och EMH-400-block. SAMVERKANSBALK 1 block 2 block 3 block Mu (knm) 5,5 26,0 62,0 Vu (kn) 47,0 47,0 47,0 Öppning (m) kn/m 0,6 54,0 66,0 66,0 0,8 34,0 54,0 54,0 1,0 26,0 46,0 46,0 1,2 19,0 40,0 40,0 1,4 15,0 35,0 35,0 1,6 12,0 32,0 32,0 1,8 10,0 28,0 28,0 2,0 8,0 26,0 26,0 2,2 6,5 24,0 24,0 2,4 6,0 22,0 22,0 2,6 5,5 21,0 21,0 2,8 5,0 20,0 20,0 3,0 4,0 18,0 18,0 Tabell 7. Belastningskapaciteter för samverkansbalk Projekteringsanvisning 9

10 8. PUTSNING AV YTTERVÄGGAR EKO-stenväggarna putsas utvändigt med en två- eller treskiktsputsning. Fasadputsning måste göras med kombinationer av bruk som är kompatibla. Armeringsnät rekommenderas vid all putsning av lättbetong- och lättklinkerblock. Blockväggar bör även få torka en uppvärmningssäsong innan de putsas. a. Fasad- och putsbruk Vid treskiktsputsning grundas blockytan med Lakka KS 10/90-putsbruk. Utstockningen görs med Lakka KS 35/65 eller KS 50/50 kalkcementbruk. För fasadens ytskikt används vid treskiktsputsning Lakkas ädelbruk, som finns i 36 olika färgnyanser. Vid tvåskiktsputsning grundas blockytan med Lakka Fiberbruk. Innan det första fiberbruksskiktet appliceras, ska hål fyllas och fönstersmygar avjämnas med Lakka Fyllnadsbruk. Vi rekommenderar armeringsnät i det fösta fiberbruksskiktet. Putsnätet trycks in i det våta bruket så att nätet blir på cirka 2/3 djup av putsningens totaltjocklek räknat från den yttre ytan. Efter att nätet har installerats, sprutas ett ytterligare skikt fiberbruk på före den egentliga ytputsningen. Ytputsning görs med Lakka Fasadputs eller Lakka Silikonhartsbeläggning enligt arbetsinstruktionerna. Beläggningarna kräver två behandlingsgånger och dessutom måste man komma ihåg efterbehandling (skydd och befuktning) för bästa slutresultat. b. Socklar Vid behov avjämnas block- och betongsocklar med Lakka Sockel- och avjämningsbruk före den egentliga putsningen. Lakka Krossfästbruken lämpar sig som fästgrund för stenkross på block- och betongsocklar och -väggar. Krossfästbruken finns i gråa och ljusa nyanser. När putsningen utförs måste bruket ha en temperatur av minst +10 C och underlaget samt luften måste ha en temperatur av minst +5 C under hela dygnet. Det finns fem olika färger av sockelkross: naturgrus, svart, ljusgrå kalksten, röd och grå. Kornstorleken för sockelkrossen är 2 5 mm. 9. SPACKLING AV INNERVÄGGAR På innerväggar kan bland annat följande väggspackel användas: - Skivspackel LS, som är ett spackel för fogning och bredspackling av byggskivor samt tak- och väggytor i torra utrymmen inomhus. - Grundspackel LK, som är ett grundspackel för betongytor, byggskivor eller putsade ytor i torra utrymmen inomhus. - Ytspackel LK, som är ett ytspackel för byggskivor eller grundspacklade ytor i torra utrymmen inomhus. Den kan sprutas på eller slammas. Projekteringsanvisning 10

11 - Tegelspackel TT, som används för reparation, avjämning och grundspackling av betong-, block- och tegelytor i torra, fuktiga och våta utrymmen inomhus. - Grundspackel S, som är ett vattenfast grundspackel för tegelspacklade ytor och byggskivor i torra, fuktiga och våta utrymmen inomhus. - Ytspackel SH, som är ett vattenfast ytspackel för grundspacklade ytor och byggskivor i torra, fuktiga och våta utrymmen inomhus. Innerväggarna kan beläggas när man med tillförlitliga metoder har försäkrat sig om att kraven på torrhet vid beläggning uppfylls. För väggar av lättbetong och betong rekommenderas armering med glasfibernät. 10. YTTERLIGARE INFORMATION Du får mer information om Lakka-produkterna och frågor kring blockbyggande på företagets webbplats på och eller på numret KONSTRUKTIONSBIBLIOTEK DWG- OCH PDF-FILER ( GRUNDER EKO+ Platta på mark Bottenbjälklag av håldäck EMH-400 Platta på mark Bottenbjälklag av håldäck Vägg under jordtryck Övriga RP-240, Plintgrund, Anslutning till träplint MH-150, Terrass YTTERVÄGGAR EKO+ US1, Konstruktionstyp Ytterhörn Lodrät sektion vid fönsteröppning Vågrät sektion vid fönsteröppning EMH-400 US2, Konstruktionstyp Ytterhörn Lodrät sektion vid fönsteröppning Vågrät sektion vid fönsteröppning Projekteringsanvisning 11

12 INNERVÄGGAR Bärande innerväggar MH-200, Bärande innervägg Övriga innerväggar VSH-88, Innervägg för torra utrymmen VSH-88, Innervägg för bastu och tvättrum VSH-88, Innervägg för torrt utrymme och våtutrymme BJÄLKLAG Håldäck EKO+, Bjälklag, håldäck 175 mm EMH-400, Bjälklag, håldäck 175 mm TAKBJÄLKLAG EKO+ Takbjälklag med takstolar, sidotakfot (tegeltak) Takbjälklag med takstolar, sidotakfot (plåttak) Takbjälklag med håldäck, sidotakfot (tegeltak) Takbjälklag med takstolar, gavel (plåttak) Takbjälklag med takstolar, gavel (tegeltak) EMH-400 Takbjälklag med takstolar, sidotakfot (tegeltak) Takbjälklag med takstolar, sidotakfot (plåttak) Takbjälklag med håldäck, sidotakfot (tegeltak) Takbjälklag med takstolar, gavel (plåttak) Takbjälklag med takstolar, gavel (tegeltak) Projekteringsanvisning12

13 Lakan Betoni Oy PL 42 (Linnunlahdentie 2, rak. 4A, 3. krs) Joensuu lakka.fi
