LAMMIBLOCK FÖR MASSIVT BYGGANDE

Transkript

1 LAMMIBLOCK FÖR MASSIVT BYGGANDE

2 KONTINUERLIG UTVECKLING GARANTERAR HÖGSTA KVALITET Fördel med att bygga ett LammiStenhus Att bygga ditt hus i betong är ett säkert val i tufft svenskt klimat. Betong är brandsäkert och skadas inte av fukt. Den solida konstruktionen ger ett hälsosamt inomhusklimat med hög komfortkänsla. En massiv vägg av Lammiblock isolerar effektivt både kyla och värme samt ger mycket tysta hus. Den tunga konstruktionen lagrar husets överskottsvärme under dagen för att återanvändas under natten, vilket sparar energi. Blocken är framställda av naturliga stenmaterial och är helt återvinningsbara. Även kärnisoleringen i de isolerade betongblocken är helt återvinningsbar. Lammiblock har utvecklats i samarbete med experter i branschen. Lammiblocken ger stilrena hus. Blocken är diamantslipade för exakt höjd och torrstaplas. Mycket enkelt montage. Alla typer av byggare kan bygga snabbt och enkelt med Lammiblock. Arkitektens favorit Lammi värmeblock används för ytterväggar av hus, radhus, flerbostadshus och industri-/lantbruksbyggnader. Inner- och ytter betongskal armeras och fylls med betong. Detta gör konstruktionen mycket stark.

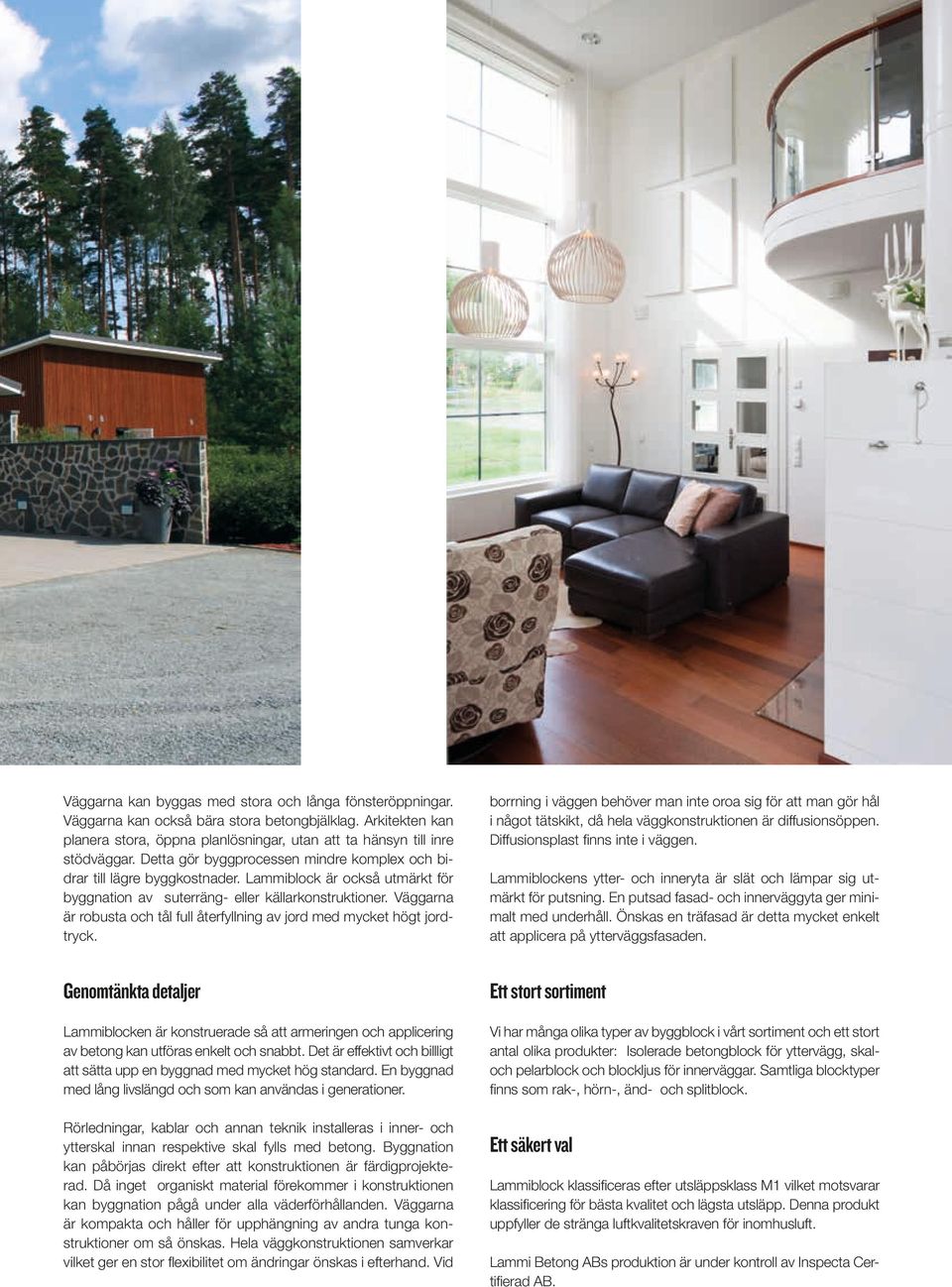

3 Väggarna kan byggas med stora och långa fönsteröppningar. Väggarna kan också bära stora betongbjälklag. Arkitekten kan planera stora, öppna planlösningar, utan att ta hänsyn till inre stödväggar. Detta gör byggprocessen mindre komplex och bidrar till lägre byggkostnader. Lammiblock är också utmärkt för byggnation av suterräng- eller källarkonstruktioner. Väggarna är robusta och tål full återfyllning av jord med mycket högt jordtryck. borrning i väggen behöver man inte oroa sig för att man gör hål i något tätskikt, då hela väggkonstruktionen är diffusionsöppen. Diffusionsplast finns inte i väggen. Lammiblockens ytter- och inneryta är slät och lämpar sig utmärkt för putsning. En putsad fasad- och innerväggyta ger minimalt med underhåll. Önskas en träfasad är detta mycket enkelt att applicera på ytterväggsfasaden. Genomtänkta detaljer Lammiblocken är konstruerade så att armeringen och applicering av betong kan utföras enkelt och snabbt. Det är effektivt och billligt att sätta upp en byggnad med mycket hög standard. En byggnad med lång livslängd och som kan användas i generationer. Rörledningar, kablar och annan teknik installeras i inner- och ytterskal innan respektive skal fylls med betong. Byggnation kan påbörjas direkt efter att konstruktionen är färdigprojekterad. Då inget organiskt material förekommer i konstruktionen kan byggnation pågå under alla väderförhållanden. Väggarna är kompakta och håller för upphängning av andra tunga konstruktioner om så önskas. Hela väggkonstruktionen samverkar vilket ger en stor flexibilitet om ändringar önskas i efterhand. Vid Ett stort sortiment Vi har många olika typer av byggblock i vårt sortiment och ett stort antal olika produkter: Isolerade betongblock för yttervägg, skaloch pelarblock och blockljus för innerväggar. Samtliga blocktyper finns som rak-, hörn-, änd- och splitblock. Ett säkert val Lammiblock klassificeras efter utsläppsklass M1 vilket motsvarar klassificering för bästa kvalitet och lägsta utsläpp. Denna produkt uppfyller de stränga luftkvalitetskraven för inomhusluft. Lammi Betong ABs produktion är under kontroll av Inspecta Certifierad AB.

4 VÄRMEBLOCK Leda utvecklingen Det krävs bra teknik och rätt material för att bygga en energieffektiv byggnad. Vi har både och. Vår senaste produkt: LL500 är det bäst isolerade betongblocket på marknaden och har ett U-värde på endast 0,1 W/m2K. Detta block gör det möjligt att uppnå en helt ny nivå av energieffektiv konstruktion. En unik kombination av lågt u-värde och tung vägg. Energieffektiva hus tjänar både miljö och människa på. Vi belastar vår natur mindre, förbättrar trivsel och får lägre uppvärmningskostnader. Inomhusluftens kvalitet och komfort En av förutsättningarna för ett sunt och behagligt inomhusklimat är ett tätt och skyddande yttre skal med lågt luftläckage*. Det inre och yttre skalet hålls åtskilda av en isolerande kärna där inga köldbryggor finns. Det inre gjutna med sin höga densitet kan bevara och lagra värme, vilket ger ett mycket stabilt inomhusklimat med hög komfortkänsla. Byggforskning visar att en sådan lösning krävs för att få en fungerande energieffektiv lösning. Ett hus som byggs med Lammis värmeblock ger ett bra inomhusklimat, låg driftskostnad och en bra boendekomfort. Lammi värmeblock har de funktioner som gör det enkelt att bygga korrekt och som automatiskt uppfyller de krav som gäller. En Lammibyggare får ett gediget hus med inomhusluft av högsta kvalitet och energieffektivitet av högsta klass. Lammiblock torrstaplas vilket ger en snabb och enkel byggnation. Inget murbruk används. Blocken är mycket noggrant producerade och diamantslipade till en exakt höjd av 200 mm. De exakt producerade blocken gör det möjligt att stapla höga konstruktioner före injektering av betong i ytter- och innerskal. * Man måste skilja på lufttät konstruktion och material som andas. Med material som andas förmodas att materialet är ångpermeabel och att luft och fukt kan fritt diffundera genom strukturen. Med lufttäta hus skall det inte finnas några luftläckage, t.ex. i övergångar från yttervägg fönster, dörrar, tak, hörn etc. Huset kan vara lufttät men ändå gjort av material som andas. När man bygger med Lammi värmeblock får man ett tätt hus som andas. Teknisk info Lammi Värmeblock: U-värde: 0,10 W/m 2 K (för lågenergi-/passivhus med puts, Lammi LL 500 U-värde: 0,17 W/m 2 K (för lågenergihus, Lammi LL400 U-värde: 0,25 W/m 2 K (för t.ex. stugor, garageförrådsbyggnader, Lammi EMH350 Ljudisolering av putsade väggar: 51 db (R w Vikt av gjuten vägg: kg/m² Antal block: 8,33 st/m² Betongförbrukning: LL500 och LL400: 133l l/m 2 EMH350:125 l/m 2

5 Sinnrik konstruktion Lammiblock muras inte, de torrstaplas. En limsträng av skum appliceras i isoleringens spår. Denna limning håller konstruktionen på plats tills dess gjutning i skalen sker. När väggen är färdigstaplad med den rördragning som ska göras i väggens skal samt armeringen är klar, fylls betong i respektive ytter- och innerskal. Resultatet är en kompakt isolerad betongvägg klar med densitet och termiska egenskaper i en klass för sig. En ny generation av miljövänlig och effektiv grafitisolering Lammi värmeblock uppnår sin energieffektivitet genom en kombination av hög densitet i betongskalen och en av de mest miljörätta grafitisoleringsmaterialen på marknaden. Grafit i isoleringen hjälper till att hålla isär värme och kyla mycket effektivt i konstruktionen. Värmestrålningen från insidan av huset återspeglas och lagras i det inre betongskalet. Värmen försvinner inte genom väggen. Grafitisoleringen har 20% bättre värmeisoleringsvärde än mer traditionell EPS. Därför krävs det mindre isoleringstjocklek att uppnå samma isoleringsvärden. Det betyder att det går åt mindre med material vilket gynnar miljön. Lammi LL500 och LL400 block används för konstruktion av bostäder där det finns höga krav på värme och energiekonomi. Sådana energieffektiva konstruktioner är möjligt att bygga eftersom Lammis produkter har följande egenskaper: Lammi värmeblock ger en mycket lufttäthet konstruktion. Blocken slipas exakt 200 mm på fabrik innan packning på pall. Inga luftspalter finns i blockkonstruktionen mellan betongskal och isolering. Efter gjutning av ytter- och innerskal erhålls två vertikala betongskivor vilka tål stora tryck från mellanbjälklag och tak längre upp i konstruktionen. Längd x bredd x höjd (mm. LL500 Rakblock 600 x 500 x 200 mm 28 kg LL x 500 x 200 mm 29 kg LL500 Passblock 300/300 x 500 x 200 mm 29 kg Handsågas till 2 delar LL x 500 x 200 mm 24 kg LL500 Delblock 400 x 500 x 200 mm 19 kg Massiva betongväggar med hög densitet lagrar värme mycket längre än väggar av lättare material. Värmen från dagen sparas och tas i bruk på natten. Det handlar om fysikaliska lagar där temperaturer vill jämna ut sig. Detta bidrar till mycket stabila inomhustemperaturer sommar som vinter. Blocken är uppbyggda i 2M moduler. Det innebär att väggens mått anpassas vid projektering till 200 mm horisontellt och vertikalt för bästa och snabbast byggnation utan extra justering.för den nya LL500-serien erbjuds ett nytt 300/300 passblock för 1M modul. Denna serie kan anpassas i väggens horisontella längd för varje 100 mm utan extra anpassning. För vertikal anpassning gäller fortfarande 2M som för övriga Lammi värmeblock.

6 Längd x bredd x höjd (mm. LL400 Rakblock 600 x 400 x 200 mm 25 kg Längd x bredd x höjd (mm. EMH350 Rakblock 600 x 350 x 200 mm 28 kg LL x 400 x 200 mm 24 kg EMH x 350 x 200 mm 28 kg LL x 400 x 200 mm 27 kg EMH x 350 x 200 mm 29 kg LL400 1/3-Delblock 200 x 400 x 200 mm 9 kg EMH350 1/3-Delblock 200 x 350 x 200 mm 10 kg LL400 2/3-Delblock 400 x 400 x 200 mm 16 kg EMH350 2/3-Delblock 400 x 350 x 200 mm 18 kg Delbara blocken säljs som ett helt block. Betongskalen är delade i 1/3 2/3 från fabrik. Blocken handsågas genom isoleringen på byggplatsen. AT70 Avvecklingsbalk 6000 x 70 x 40 mm (galvaniserad EMH350 Kluvet block 600 x 175 x 200 mm 14 kg används i både högra och vänstra hörn genom att växelvis vända blocket upp och ner.

7 LÄTTVÄGGSBLOCK Muras eller limmas VSK100 murblocken är idealiska för att bygga som enskild vägg eller i kombination med trä- eller tegelvägg. Den lätta stenen är 100mm bred och 192mm hög och snabb att montera. Blocken muras med tunna fogar med fint fogbruk. Den gemensamma tjockleken på fogen är ca 1,5 mm. Blocken kan också installeras genom att limma dem med PU skumlim. (Se installation video på vår hemsida. Att använda innerväggsblocken förenklar många faser av arbetet inomhus. Du får en jämn och slät väggyta i alla rum. Teknisk info: Luftlydisolasjon ved pusset vegg: 38 db (R w Vekt av ikke-utstøpt vegg: 112 kg/m² Blokkforbruk: 8,7 stk/m² Betongforbruk: 45 l/m² Forbruk tynnfuge mørtel: ca.2 kg/m 2 Betongväggar inomhus är utmärkt i områden med hög gångtrafik och där det ska installeras tunga möbler och annan teknisk utrustning på vägg. Skalblock för inomhusbruk förstärks med armering och fylls med betong. Tåliga väggar Installation av elektriska system som eldosor eller elcentraler och vattenledningar görs inuti blockens hålighet. Ingen onödig eller mödosam spårfräsning av teknisk installation i väggen behövs. En vägg av betong är ett säkert val mot vattenskador och ger den bästa underlaget för membran och kakel. Väggarna är massiva och tål att möbler placeras direkt mot vägg. Längd x bredd x höjd (mm. VSK100 Rakblock 598 x 100 x 192 mm 14 kg VSK100 Avväxlingsblock över öppningar 598 x 100 x 192 mm 13 kg Tunn vägg med hög bärighet Skalblock för inomhusbruk kan användas som bärande vägg genom att armera och fylla blockens håligheter med betong. Armering sker horisontellt och/eller vertikalt i blocken före gjutning. Blocken har färdiga spår för rätt placering av armeringen. VSK100 blocken för innerväggar har en höjd av 192mm. Det gör att den uppstaplade väggen automatiskt passar standardhöjder för dörrar. Den galvaniserade avväxlingsbalken över dörröppningar heter AT50 och passar i VSK100 profilen. Det innebär att arbetet går mycket snabbt. VSK100 Halvblock 297 x 100 x 192 mm 7 kg AT50 Avväxlingsbalk 6000 x 50 x 30 mm (galvaniserad

8 SKALBLOCK Originalblocken Lammin Betoni OY var det första företaget som introducerade idén om ett block av betong som form. Idén utvecklades till en färdig produkt och det första blocket lanserades i början av 1970-talet. Lammi har under flera decennier haft en pågående utveckling av betongblock och har med åren fått en god erfarenhet inom produktion och användning av deras olika produktvarianter. Lammis skalblock är ett säkert val för dagens krävande byggteknik. Skalblocken ger stabila konstruktioner med dokumenterad lång livslängd. Användningsområden Blocken har en mycket bred tillämpning. De används där tunga laster måste omhändertas och är därför idealisk för gjutning av väggar, stödmurar och grunder. Blocken används också där olika typer av källarkonstruktioner ska anläggas då de klarar marktryck mycket effektivt. Genom att använda skalblock som form bortser man per automatik från annan typ formsättningsmaterial, vilket minimerar restavfall. Skalblocken har en perfekt yta för att putsa färdig vägg på, eller fästa annan typ av väggmaterial på. Ladontatyön jälkeen seinä valetaan pumppubetonointina. Betonin laatu määritellään rakennussuunnitelmassa. Komplett system En stor praktisk fördel är Lammiblockets exakta mått. Alla block har exakt rätt höjd. Det är därför lätt att stapla upp högt, stabilt och med en exakthet i väggar och stödmurar. Färdiggjutna skalblock som hörn-, änd- eller halvblock gör arbetet både lätt och tidsbesparande. Skalblocken torrstaplas, armeras horisontellt och/eller vertikalt vid behov. Slutligen fylls hålrummen i skalblocken med betong. Betongen beställs med rätt konsistens för anpassning för gjutning i betongblock. Blockens design och konstruktion säkerställer en bra utfyllnad av betongen, både horisontellt och vertikalt. Detta säkerställer också att all armering och annan teknisk installation i väggarna skyddas väl i betongen. Skalblock är lätta att arbeta med. De används därför både av proffs och självbyggare. Efter torrstapling av skalblocken, fylls väggen med betong. Betongkvalité anges av ansvarig konstruktör.

9 Längd x bredd x höjd (mm. Om inget annat anges är förbrukningen av block 8,33 st/m². MH300 Rakblock 600 x 300 x 200 mm, 26 kg Betongforbruk 210 l/m 2 Fullt utstøpt vegg 715 kg/m 2 Lydisolering 65 dba (R w MH x 300 x 200 mm 22 kg MH x 300 x 200 mm 28 kg MH300 Kort ändblock 400 x 300 x 200 mm 19 kg MH250 Rakblock 600 x 250 x 200 mm, 24 kg Betongforbruk 150 l/m 2 Fullt utstøpt vegg 550 kg/m 2 Lydisolering 64 dba (R w MH x 250 x 200 mm 17 kg MH x 250 x 200 mm 25 kg MH250 Kort ändblock 400 x 250 x 200 mm 17 kg MH200 Rakblock 600 x 200 x 200 mm, 21 kg Betongforbruk 115 l/m 2 Fullt utstøpt vegg 450 kg/m 2 Lydisolering 62 dba (R w MH x 200 x 200 mm 21 kg MH x 200 x 200 mm 21 kg MH200 Kort ändblock 400 x 200 x 200 mm 15 kg MH150 Rakblock 600 x 150 x 200 mm, 19 kg Betongförbrukning: 80 l/m² Fylld betongvägg: 350 kg/m² Ljudisolering: 58 db (R w MH x 150 x 200 mm 17 kg MH x 150 x 200 mm 19 kg MH150 Kort ändblock 400 x 150 x 200 mm 13 kg PH250 Pelarblock 250 x 250 x 200 mm, 13 kg Åtgång: 5 st/m Betongförbrukning: 36 l/m PH400 Pelarblock 400 x 400 x 200 mm, 28 kg Åtgång: 5 st/m Betongförbrukning: 110 l/m PPH300 Pelarblock Ø 300 x kork. 200 mm, 13 kg Åtgång: 5 st/m Betongförbrukning: 45 l/m KMH150 Radieblock 400 x 150 x 200 mm, 12 kg Åtgång: 12,5 st/m Betongförbrukning: 80 l/m² Fylld betongvägg: 350 kg/m² Ljudisolering: 58 db (R w (lämplig för diametrar 3-7m

10 LAMMITASSU Patenterad lösning Lammikoncernen har en patenterat produktionsmetod för framställande av den färdigarmerade gjutformen: LammiTassu. LammiTassus formar kan användas året runt och är lätta att hantera. De färdigarmerade formarna är 5m långa och klara för utläggning. Vikten är endast 20 kg. De finns i olika bredder och höjder beroende på användning. Färdigt fundament på en dag LammiTassu är snabbt, enkelt och kostnadseffektivt att använda. Genom att använda den för-armerade formen går det att bygga och gjuta alla typer av grunder för ett helt hus på en dag. Resultatet blir en godkänd, stark och solid grund. Efter att formarna placerats, monteras vid behov extra armering. Formarna fylls därefter med betong till rätt nivå. Redan efter någon dag kan sedan grundläggning och torrstapling av block påbörjas. Ekonomiskt Tack vare den mycket snabba och enkla installation sparas mycket tid. LammiTassu formen kan monteras upp till 80% snabbare än traditionella formbyggnationer. LammiTassu är därför ekonomiskt att använda och ger en betydande kostnadsbesparing. Lätt att hantera, inget slöseri Den färdigarmerade formen LammiTassu är lätt att hantera och bearbeta. Det behöver inga speciella verktyg eller specialkunskaper för montage. Man undviker slöseri med olika typer av träformar på byggarbetsplatser vilket gör platsen både snygg och säker. LammiTassu är en kvarsittande form och ska därför inte rivas. Detta gör att du kan gå direkt till nästa arbetsmoment, vilket sparar mycket tid.

11 LAMMISTENHUS MÖJLIGHETERNAS HUS OCH HÄR EN BILD PÅ DITT HUS...

12 LAMMIN BETONI Lammin Betoni OY grundades 1956 och är ett familjeägt företag. Företaget är känt i den nordiska byggindustrin som ett innovativt företag som fokuserar på produktutveckling. Lammin Betoni OY har mer än 50 års erfarenhet av utveckling av byggprodukter. Ett exempel på företagets långsiktiga och banbrytande arbete är utvecklingen av Lammis isolerade värmeblock. Det är dotterbolaget Lammi Kivitalot som är den ledande leverantören av bostäder i Finland och de representerar eliten inom stenhusproduktion. Lammi Perustus är också en del av Lammin Betoni. Lammin Perustus koncentrerar sig på utveckling av förstklassiga fundamentprodukter för byggindustrin såsom LammiTassu. LAMMIN BETONG AB Paarmamäentie 8, LAMMI Tel , fax lammin.betoni@lamminbetoni.fi
