Komponenter certifierade av Passivhusinstitutet i Darmstadt. Anslutningsdetaljer utan köldbryggor. Wolf-Thermo-Modul-Tak
|
|
- Maja Karlsson
- för 8 år sedan
- Visningar:
Transkript

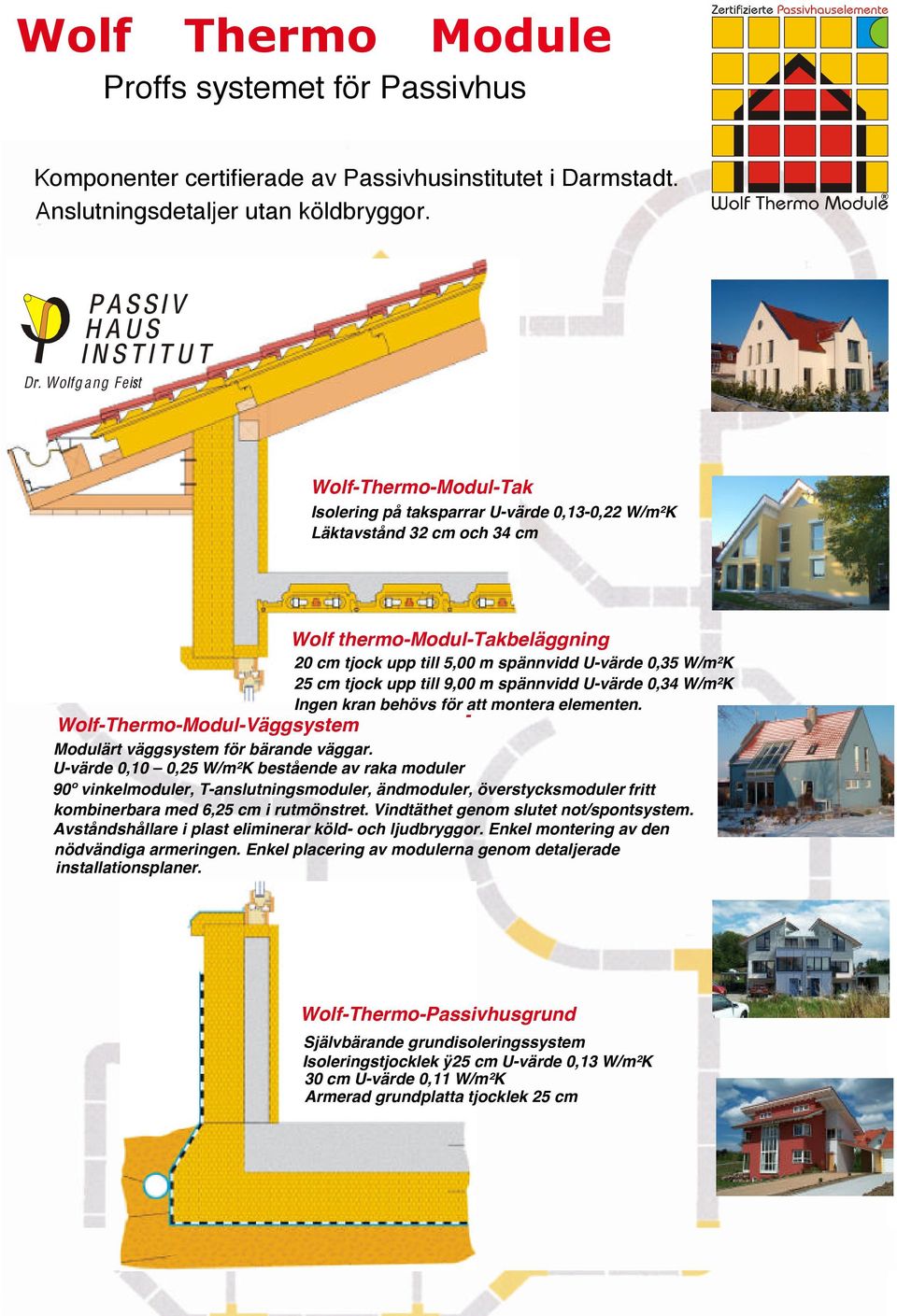

1 Wolf Thermo Module Proffs systemet för Passivhus Komponenter certifierade av Passivhusinstitutet i Darmstadt. Anslutningsdetaljer utan köldbryggor. Dr. Wolfg ang Feist Wolf-Thermo-Modul-Tak Isolering på taksparrar U-värde 0,13-0,22 W/m²K Läktavstånd 32 cm och 34 cm Wolf thermo-modul-takbeläggning 20 cm tjock upp till 5,00 m spännvidd U-värde 0,35 W/m²K 25 cm tjock upp till 9,00 m spännvidd U-värde 0,34 W/m²K Ingen kran behövs för att montera elementen. - Wolf-Thermo-Modul-Väggsystem Modulärt väggsystem för bärande väggar. U-värde 0,10 0,25 W/m²K bestående av raka moduler 90º vinkelmoduler, T-anslutningsmoduler, ändmoduler, överstycksmoduler fritt kombinerbara med 6,25 cm i rutmönstret. Vindtäthet genom slutet not/spontsystem. Avståndshållare i plast eliminerar köld- och ljudbryggor. Enkel montering av den nödvändiga armeringen. Enkel placering av modulerna genom detaljerade installationsplaner. Wolf-Thermo-Passivhusgrund Självbärande grundisoleringssystem Isoleringstjocklek ÿ25 cm U-värde 0,13 W/m²K 30 cm U-värde 0,11 W/m²K Armerad grundplatta tjocklek 25 cm

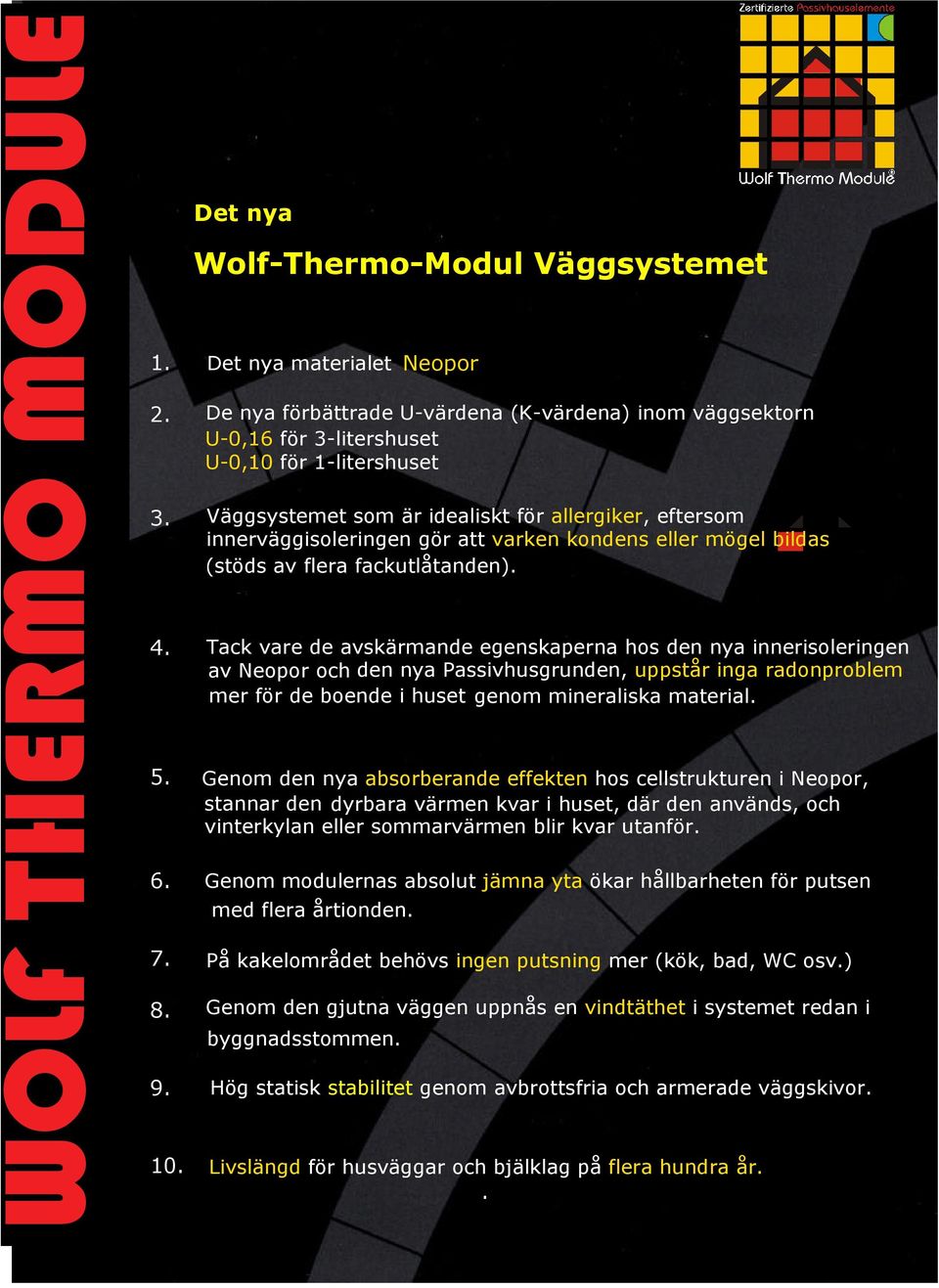

2 WOLF THERMO MODULE 1. Det nya materialet Neopor Det nya Wolf-Thermo-Modul Väggsystemet De nya förbättrade U-värdena (K-värdena) inom väggsektorn U-0,16 för 3-litershuset U-0,10 för 1-litershuset Väggsystemet som är idealiskt för allergiker, eftersom innerväggisoleringen gör att varken kondens eller mögel bildas (stöds av flera fackutlåtanden). Tack vare de avskärmande egenskaperna hos den nya innerisoleringen av Neopor och den nya Passivhusgrunden, uppstår inga radonproblem mer för de boende i huset genom mineraliska material. Genom den nya absorberande effekten hos cellstrukturen i Neopor, stannar den dyrbara värmen kvar i huset, där den används, och vinterkylan eller sommarvärmen blir kvar utanför. Genom modulernas absolut jämna yta ökar hållbarheten för putsen med flera årtionden. På kakelområdet behövs ingen putsning mer (kök, bad, WC osv.) Genom den gjutna väggen uppnås en vindtäthet i systemet redan i byggnadsstommen. Hög statisk stabilitet genom avbrottsfria och armerade väggskivor. 10. Livslängd för husväggar och bjälklag på flera hundra år. 11..

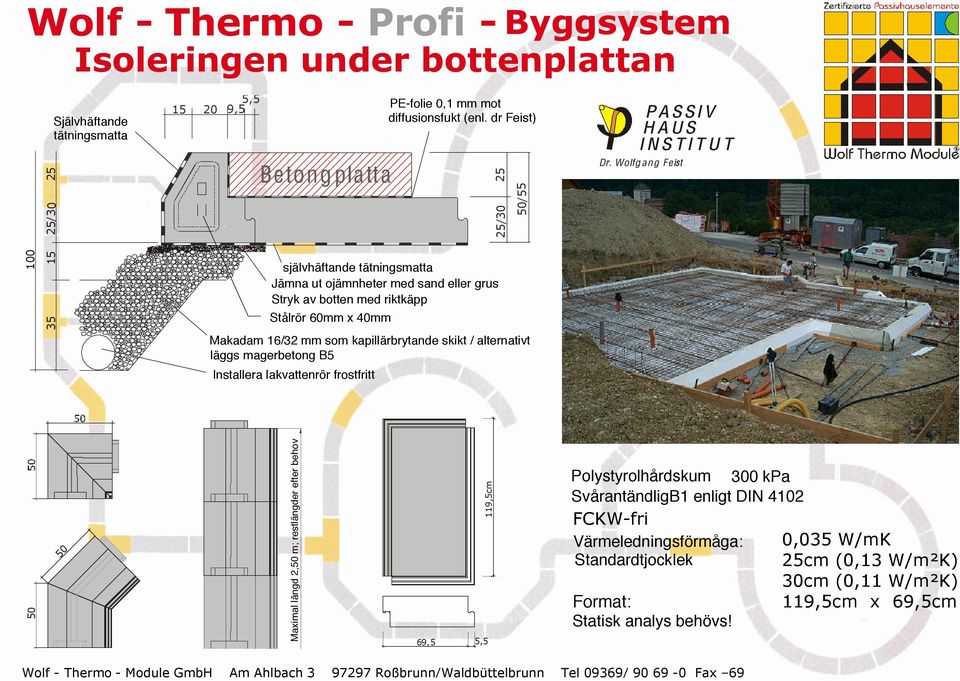

3 119,5cm Wolf - Thermo - Profi - Byggsystem Isoleringen under bottenplattan /30 25 Självhäftande tätningsmatta ,5 5,5 Betong platta U-Wert 0,11/0,13 W/m²K PE-folie 0,1 mm mot diffusionsfukt (enl. dr Feist) självhäftande tätningsmatta Jämna ut ojämnheter med sand eller grus Stryk av botten med riktkäpp Stålrör 60mm x 40mm 25 25/30 50/55 Dr. Wolfg ang Feist Makadam 16/32 mm som kapillärbrytande skikt / alternativt läggs magerbetong B5 Installera lakvattenrör frostfritt Maximal längd 2,50 m; restlängder efter behov 69,5 5,5 Polystyrolhårdskum 300 kpa SvårantändligB1 enligt DIN 4102 FCKW-fri Värmeledningsförmåga: Standardtjocklek Format: Statisk analys behövs! 0,035 W/mK 25cm (0,13 W/m²K) 30cm (0,11 W/m²K) 119,5cm x 69,5cm Wolf - Thermo - Module GmbH Am Ahlbach Roßbrunn/Waldbüttelbrunn Tel 09369/ Fax 69

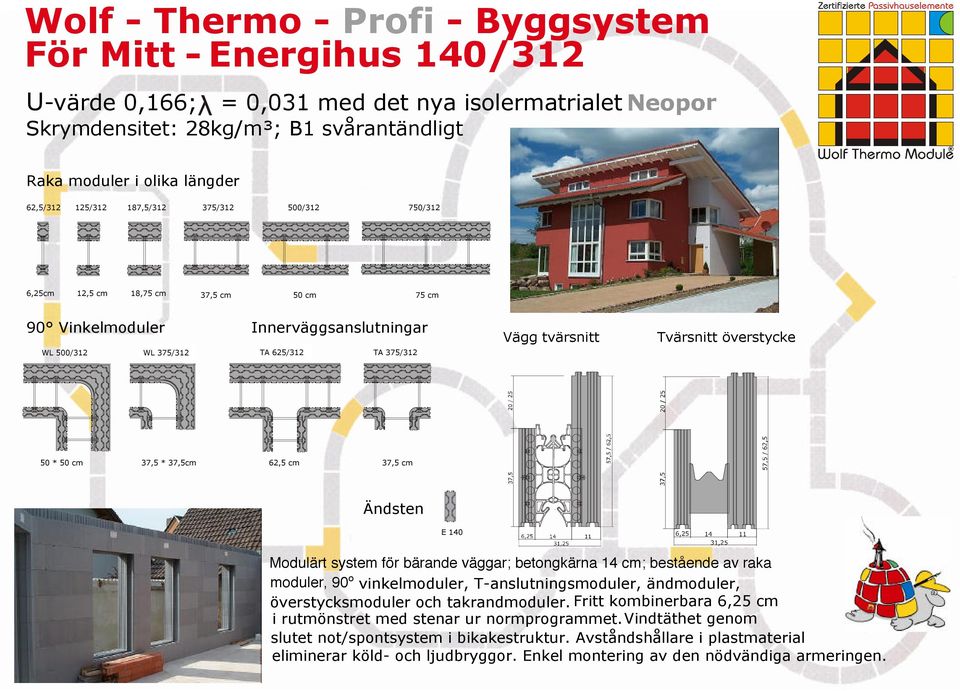

4 Wolf - Thermo - Profi - Byggsystem För Mitt - Energihus 140/312 U-värde 0,166; = 0,031 med det nya isolermatrialet Neopor Skrymdensitet: 28kg/m³; B1 svårantändligt Raka moduler i olika längder 62,5/ / ,5/ / / /312 6,25cm 12,5 cm 18,75 cm 37,5 cm 50 cm 75 cm 90 Vinkelmoduler Innerväggsanslutningar WL 500/312 WL 375/312 TA 625/312 TA 375/312 Vägg tvärsnitt Tvärsnitt överstycke 50 * 50 cm 37,5 * 37,5cm 62,5 cm 37,5 cm Ändsten E 140 Modulärt system för bärande väggar; betongkärna 14 cm; bestående av raka moduler, 90º vinkelmoduler, T-anslutningsmoduler, ändmoduler, överstycksmoduler och takrandmoduler. Fritt kombinerbara 6,25 cm i rutmönstret med stenar ur normprogrammet. Vindtäthet genom slutet not/spontsystem i bikakestruktur. Avståndshållare i plastmaterial eliminerar köld- och ljudbryggor. Enkel montering av den nödvändiga armeringen.

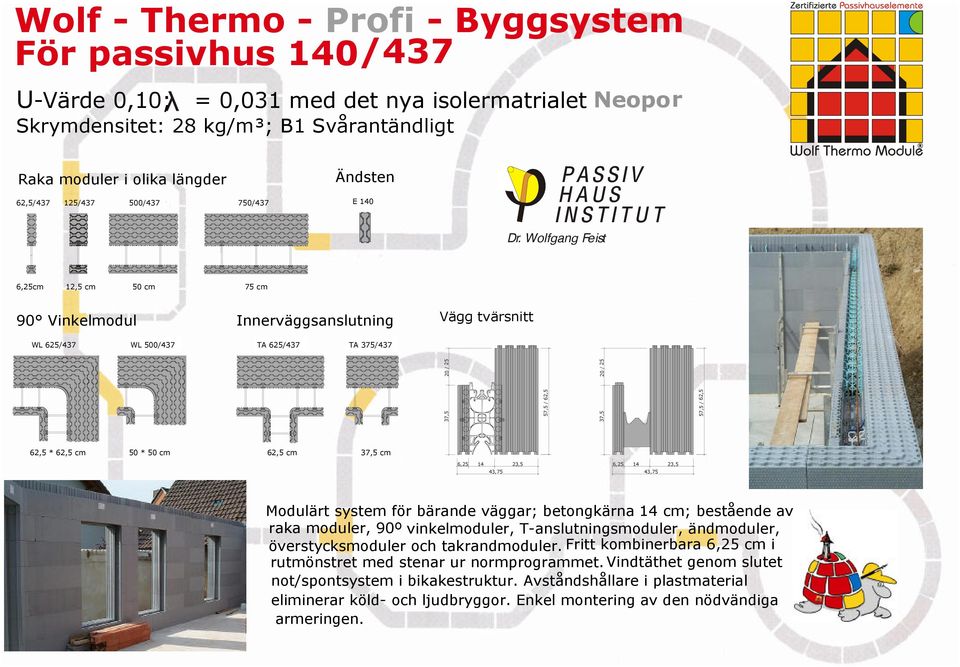

5 37,5 37,5 57,5 / 62,5 57,5 / 62,5 20 / / 25 Wolf - Thermo - Profi - Byggsystem För passivhus 140/437 U-Värde 0,10; = 0,031 med det nya isolermatrialet Neopor Skrymdensitet: 28 kg/m³; B1 Svårantändligt Raka moduler i olika längder Ändsten 62,5/ / / /437 E 140 Dr. Wolfgang Feist 6,25cm 12,5 cm 50 cm 75 cm 90 Vinkelmodul Innerväggsanslutning Vägg tvärsnitt WL 625/437 WL 500/437 TA 625/437 TA 375/437 62,5 * 62,5 cm 50 * 50 cm 62,5 cm 37,5 cm 6, ,5 43,75 6, ,5 43,75 Modulärt system för bärande väggar; betongkärna 14 cm; bestående av raka moduler, 90º vinkelmoduler, T-anslutningsmoduler, ändmoduler, överstycksmoduler och takrandmoduler. Fritt kombinerbara 6,25 cm i rutmönstret med stenar ur normprogrammet. Vindtäthet genom slutet not/spontsystem i bikakestruktur. Avståndshållare i plastmaterial eliminerar köld- och ljudbryggor. Enkel montering av den nödvändiga armeringen.

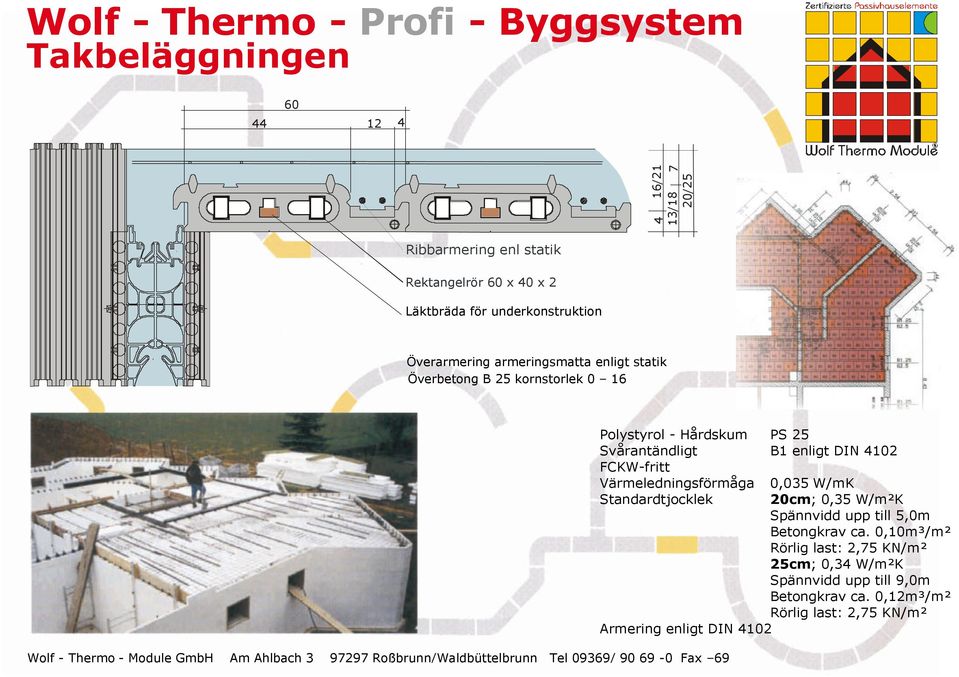

6 Wolf - Thermo - Profi - Byggsystem Takbeläggningen /21 13/ /25 Ribbarmering enl statik Rektangelrör 60 x 40 x 2 Läktbräda för underkonstruktion Överarmering armeringsmatta enligt statik Överbetong B 25 kornstorlek 0 16 Polystyrol - Hårdskum PS 25 Svårantändligt B1 enligt DIN 4102 FCKW-fritt Värmeledningsförmåga Standardtjocklek Armering enligt DIN 4102 Wolf - Thermo - Module GmbH Am Ahlbach Roßbrunn/Waldbüttelbrunn Tel 09369/ Fax 69 0,035 W/mK 20cm; 0,35 W/m²K Spännvidd upp till 5,0m Betongkrav ca. 0,10m³/m² Rörlig last: 2,75 KN/m² 25cm; 0,34 W/m²K Spännvidd upp till 9,0m Betongkrav ca. 0,12m³/m² Rörlig last: 2,75 KN/m²

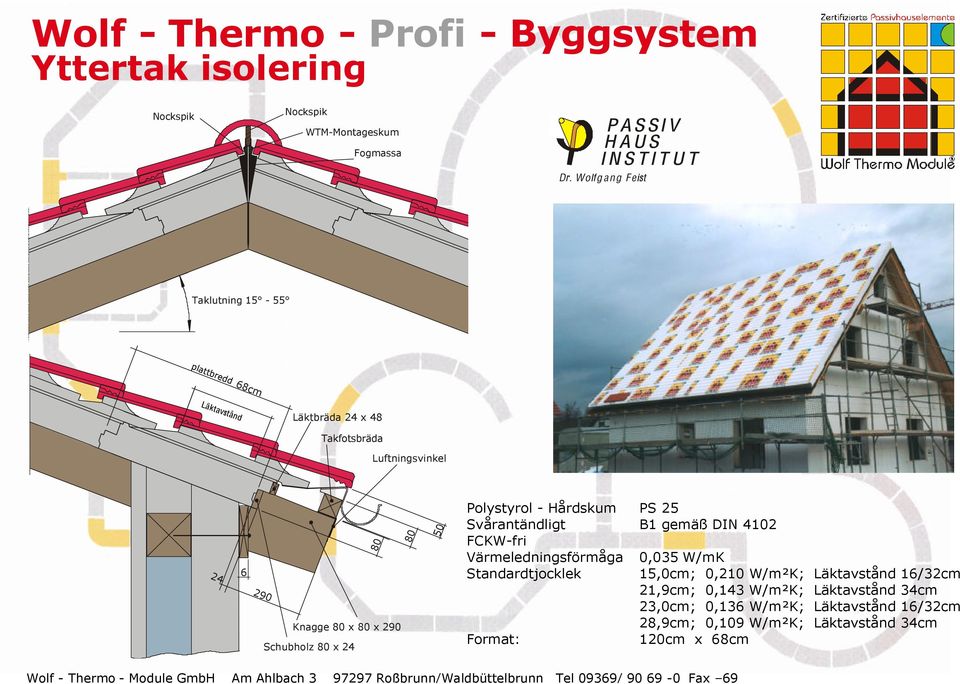

7 plattbredd Wolf - Thermo - Profi - Byggsystem Yttertak isolering Nockspik Nockspik WTM-Montageskum Fogmassa Dr. Wolfg ang Feist Taklutning cm Läktavstånd Läktbräda 24 x 48 Takfotsbräda Luftningsvinkel Knagge 80 x 80 x 290 Schubholz 80 x Polystyrol - Hårdskum PS 25 Svårantändligt B1 gemäß DIN 4102 FCKW-fri Värmeledningsförmåga 0,035 W/mK Standardtjocklek 15,0cm; 0,210 W/m²K; Läktavstånd 16/32cm 21,9cm; 0,143 W/m²K; Läktavstånd 34cm 23,0cm; 0,136 W/m²K; Läktavstånd 16/32cm 28,9cm; 0,109 W/m²K; Läktavstånd 34cm Format: 120cm x 68cm Wolf - Thermo - Module GmbH Am Ahlbach Roßbrunn/Waldbüttelbrunn Tel 09369/ Fax 69

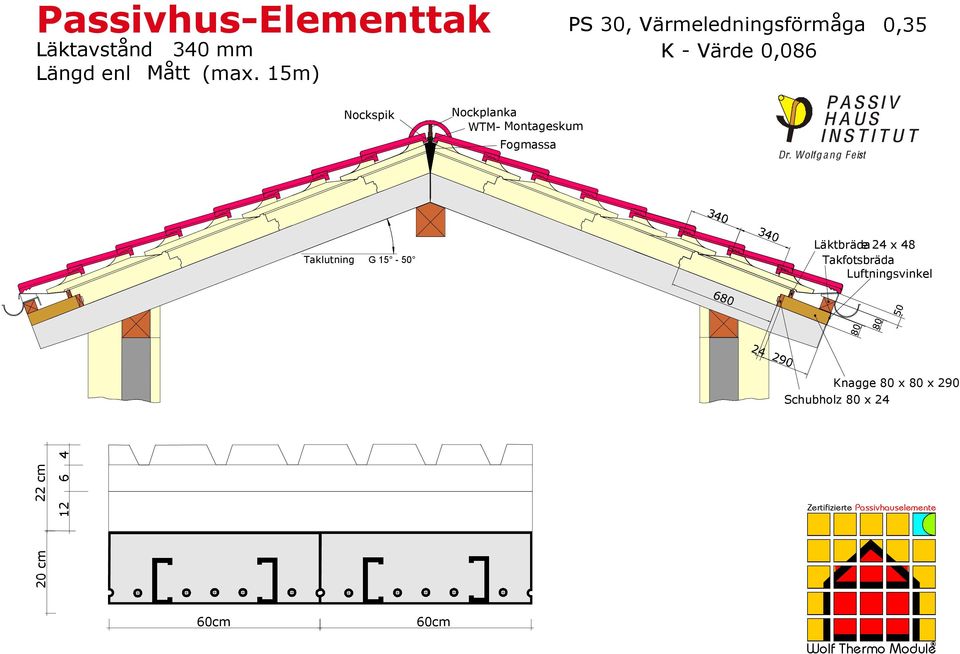

8 Passivhus-Elementtak Läktavstånd 340 mm Längd enl Mått (max. 15m) Nockspik Nockplanka WTM- Montageskum Fogmassa PS 30, Värmeledningsförmåga 0,35 K-Värde 0,086 Dr. Wolfg ang Feist Taklutning G Läktbrädae 24x48 Takfotsbräda Luftningsvinkel Knagge 80 x80 x290 Schubholz 80 x 24 Zertifizierte Passivhauselemente 60cm 60cm Wolf Thermo Module
