1 Kätting Kätting Komponenter Redskap Tabeller

2 Kätting Komponenter Val av komponenter skall göras utifrån de förutsättningar som råder på respektive arbetsplats. Högsta möjliga säkerhetsnivå skall eftersträvas. Material: Seghärdningsstål. Får ej värmebehandlas. Provbelastning: Min 2,5 x maxlast Säkerhetsfaktor: 4:1 Kätting Finns i obehandlat blankt, el/varmförzinkat, rostfritt och plastmaterial. Länkarna är korta, halvlånga eller långa. Kätting klassas i hållfasthetsklasser. Klass 2 är vanlig handelskätting, klass 8 och klass 10 är vanliga lyftkättingar. Halvlånglänkad kätting: Halvlånga länkar har större invändig längd och bredd än motsvarande kortlänkad kätting. Det medger fler möjligheter att ansluta t.ex. schackel och andra tillbehör. Kortlänkad kätting: Korta länkar fastnar inte i varandra. Korta länkar är att föredra i dekorativt syfte. Används med fördel i redskap med risk för klämskador t.ex. gungor. Material: Seghärdningsstål. Får ej värmebehandlas. Provbelastning: Min 2,5 x maxlast Säkerhetsfaktor: 4:1 Kättingredskap Tillverkas av seghärdat specialstål. Får endast innehålla för lyft godkända komponenter och kätting. Längd på redskapet anges mellan de lastbärande punkterna. Montering och justering av redskap skall vara fackmannamässigt utförda. Kättingredskapen ska vara varaktigt märkt med märkbricka, ögla eller kombination av båda. På märkbrickan ska det stå WLL, ID-märkning, klass, tillverkarens namn eller symbol, antal parter, CE-märkning samt flerpartigt redskap WLL vid 0-45 och Vi tillverkar måttbeställda kättingredskap med montering av komponenter allt efter dina önskemål. Här kommer vårt kunnande och säkerhetstänkande till sin fulla rätt. Vi har egen utrustning för provdragning och funktionstest av produkterna. Vi offererar hela serier eller enstaka objekt.

3 Så här gör du när du beställer kättingredskap. Hur många parter behöver du? Vilken krok behöver du? Hur mycket skall du lyfta? Se belastningstabell. Bläddra fram lämpligt redskap, ange artikelnummer och effektiv längd. Uttryck och termer MAXLAST (WLL/SWL) Är den största tillåtna last ett lyftredskap tillåts uppta vid vertikalt lyft under normala driftsförhållanden. BROTTLAST (MBL) Är den största kraft ett lyftredskap upptar under förstörande dragprovning till brott. SÄKERHETSFAKTOR (SF) Är förhållandet mellan brottlast och maxlast (ex 4:1) NOMINELL LÄNGD ELLER EFFEKTIV LÄNGD (EWL) Är längden mellan de bärande punkterna på ett obelastat lyftredskap. DAGLIG TILLSYN Kontroll för varje användning. FORTLÖPANDE TILLSYN Regelbunden, dokumenterad tillsyn. ÅRLIG KONTROLL Besiktning som utförs årligen av sakkunnig. Klass 8 och klass 10 - seghärdat specialstål Förändring av maxlast på grund av temperatur. Temperatur C Reduktion av maxlast i % klass 8 Reduktion av maxlast i % klass C till +200 C C till +300 C 10 Får ej användas -300 C till +400 C 25 Får ej användas Mer än 400 C Får ej användas Får ej användas OBS! Det är absolut förbjudet att svetsa eller värmebehandla lyftkätting och komponenter

4 Tabeller kättingredskap WLL (working load limit) i ton Enpartigt Tvåpartigt Tre-och fyrpartigt I vinkel Snarat ß Faktor 1 0,8 1,4 1 1,4 1,0 1,12 0,8 2,1 1,5 Dim.mm Belastningstabell kättingredskap klass ,0 0,80 1,4 1,0 1,4 1,0 1,12 0,8 2,0 1,5 6 1,4 1,12 2,0 1,4 2,0 1,4 1,6 1,12 3,0 2,12 7 1,9 1,50 2,65 1,9 2,65 1,9 2,12 1,5 4,0 2,8 8 2,5 2,00 3,55 2,5 3,55 2,5 2,8 2,0 5,3 3, ,0 3,15 5,6 4,0 5,6 4,0 4,25 3,15 8,0 6,0 13 6,7 5,30 9,5 6,7 9,5 6,7 7,5 5,3 14,0 10, ,0 8,00 14,0 10,0 14,0 10,0 11,2 8,0 21,2 15, ,0 12,8 22,4 16,0 22,4 16,0 18,0 12,8 33,6 24, ,0 15,0 26,5 19,0 26,5 19,0 21,2 15,0 40,0 28, ,5 21,2 37,5 26,5 37,5 26,5 30,0 21,2 56,0 40, ,0 32,0 56,0 40,0 56,0 40,0 44,8 32,0 84,0 60,0 WLL (working load limit) i ton Enpartigt Tvåpartigt Tre-och fyrpartigt I vinkel Snarat ß Faktor 1 0,8 1,4 1 1,4 1,0 1,12 0,8 2,1 1,5 Dim. mm Belastningstabell kättingredskap klass 8 5 0,8 0,64 1,12 0,8 1,12 0,8 0,9 0,64 1,6 1,18 6 1,12 0,90 1,6 1,12 1,6 1,12 1,25 0,9 2,36 1,7 7 1,5 1,20 2,1 1,5 2,12 1,5 1,7 1,2 3,15 2,24 8 2,0 1,60 2,8 2,0 2,8 2,0 2,24 1,6 4,25 3,0 10 3,15 2,50 4,25 3,15 4,25 3,15 3,55 2,5 6,7 4, ,3 4,25 7,5 5,3 7,5 5,3 5,9 4,25 11,2 8,0 16 8,0 6,30 11,2 8,0 11,2 8,0 9,0 6,3 17,0 11, ,2 8,95 16,0 11,2 16,0 11,2 12,5 8,95 23,6 17, ,5 10,0 17,0 12,5 17,0 12,5 14,0 10,0 26,5 19, ,0 12,0 21,2 15,0 21,2 15,0 17,0 12,0 31,5 22, ,2 17,0 30,0 21,2 30,0 21,2 23,7 17,0 45,0 31, ,5 25,2 45,0 31,5 45,0 31,5 35,2 25,2 67,0 47,5

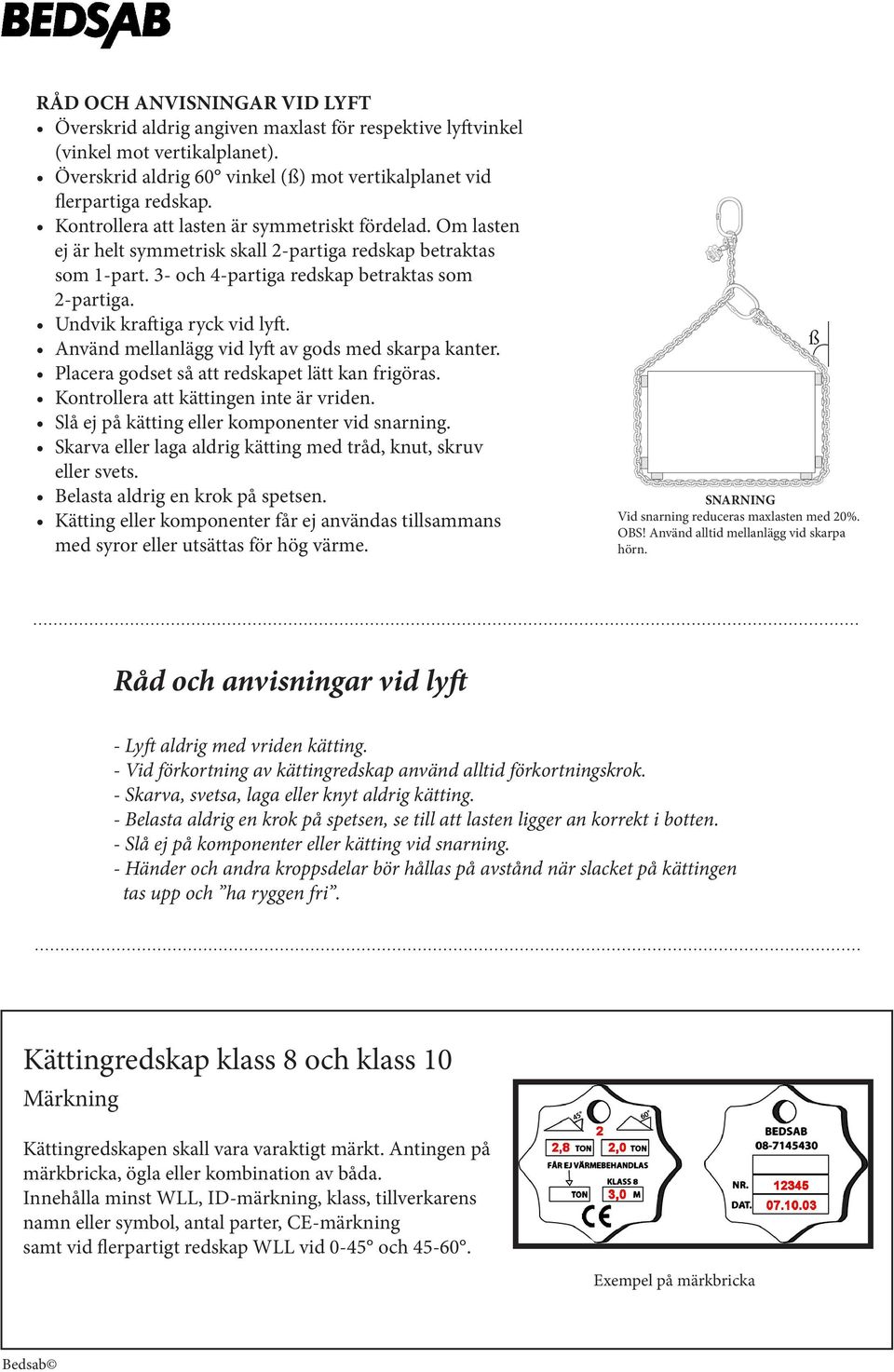

5 RÅD OCH ANVISNINGAR VID LYFT Överskrid aldrig angiven maxlast för respektive lyftvinkel (vinkel mot vertikalplanet). Överskrid aldrig 60 vinkel (ß) mot vertikalplanet vid flerpartiga redskap. Kontrollera att lasten är symmetriskt fördelad. Om lasten ej är helt symmetrisk skall 2-partiga redskap betraktas som 1-part. 3- och 4-partiga redskap betraktas som 2-partiga. Undvik kraftiga ryck vid lyft. Använd mellanlägg vid lyft av gods med skarpa kanter. Placera godset så att redskapet lätt kan frigöras. Kontrollera att kättingen inte är vriden. Slå ej på kätting eller komponenter vid snarning. Skarva eller laga aldrig kätting med tråd, knut, skruv eller svets. Belasta aldrig en krok på spetsen. Kätting eller komponenter får ej användas tillsammans med syror eller utsättas för hög värme. SNARNING Vid snarning reduceras maxlasten med 20%. OBS! Använd alltid mellanlägg vid skarpa hörn. ß Råd och anvisningar vid lyft - Lyft aldrig med vriden kätting. - Vid förkortning av kättingredskap använd alltid förkortningskrok. - Skarva, svetsa, laga eller knyt aldrig kätting. - Belasta aldrig en krok på spetsen, se till att lasten ligger an korrekt i botten. - Slå ej på komponenter eller kätting vid snarning. - Händer och andra kroppsdelar bör hållas på avstånd när slacket på kättingen tas upp och ha ryggen fri. Kättingredskap klass 8 och klass 10 Märkning Kättingredskapen skall vara varaktigt märkt. Antingen på märkbricka, ögla eller kombination av båda. Innehålla minst WLL, ID-märkning, klass, tillverkarens namn eller symbol, antal parter, CE-märkning samt vid flerpartigt redskap WLL vid 0-45 och Exempel på märkbricka

6 ALTERNATIVA KOPPLINGSMÖJLIGHETER/UTFÖRANDEN V-länk VB-länk Gaffelkoppling Kättingredskap utrustat med gripkrok medger enkel och smidig anpassning av kättinglängderna, för alla tänkbara lastalternativ. Exempel: Lastens inkopplingspunkter är osymmetriska eller befinner sig på skilda plan. Lyfthöjden är begränsad (korta kätting längder erfodras). Nyttjande av redskapets maximala kapacitet vid olika lyftvinklar. Varning! Tänk på att lastförmågan minskar med ökad vinkel mellan parterna. Kättingredskap klass 8 och klass 10 Av kortlänkad kätting för lyftändamål. Svensk standard SS-EN i överensstämmelse med EU maskindirektiv. Exempel på kättingredskap. I dagligt tal. 1-part 2-part 3-part 4-part

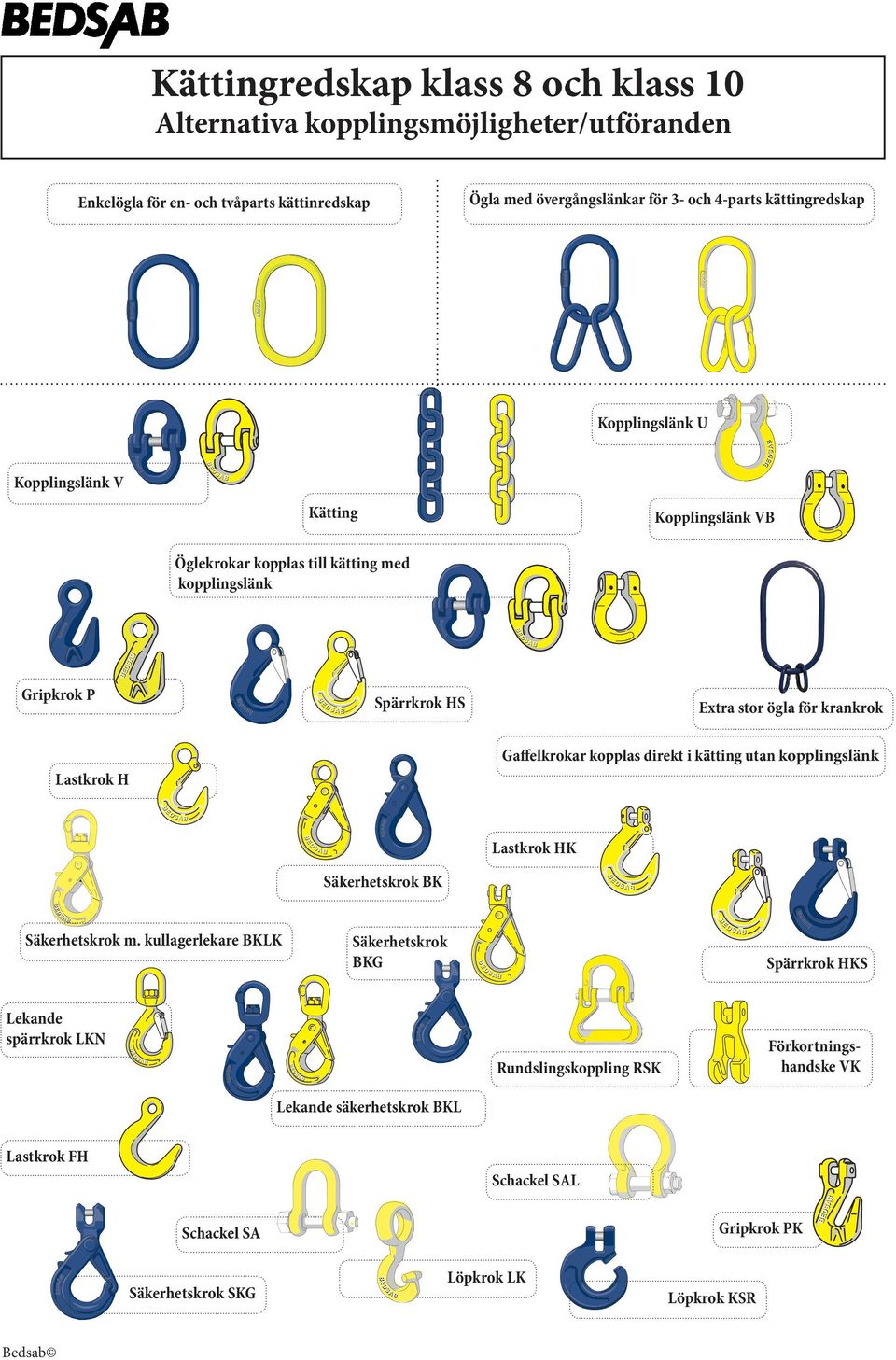

7 Kättingredskap klass 8 och klass 10 Alternativa kopplingsmöjligheter/utföranden Enkelögla för en- och tvåparts kättinredskap Ögla med övergångslänkar för 3- och 4-parts kättingredskap Kopplingslänk U Kopplingslänk V Kätting Kopplingslänk VB Öglekrokar kopplas till kätting med kopplingslänk Gripkrok P Spärrkrok HS Extra stor ögla för krankrok Lastkrok H Gaffelkrokar kopplas direkt i kätting utan kopplingslänk Säkerhetskrok BK Lastkrok HK Säkerhetskrok m. kullagerlekare BKLK Säkerhetskrok BKG Spärrkrok HKS Lekande spärrkrok LKN Rundslingskoppling RSK Förkortningshandske VK Lekande säkerhetskrok BKL Lastkrok FH Schackel SAL Schackel SA Gripkrok PK Säkerhetskrok SKG Löpkrok LK Löpkrok KSR
