1 LYFT HANDBOK REDSKAPS

2 Innehåll Allmänt om lyft Sid Introduktion Myran och elefanten Normer, lagar och förordningar Uttryck och termer Säkerhet och ansvar Lyftredskapens beståndsdelar Så här lyfter du säkert Val av lyftutrustning Sid Olika typer av lyftredskap Belastningstabeller Säkerhet i varje lyft. I lyftoperationer måste man ställa mycket höga säkerhetskrav. Den utrustning som används och hanteringen av den är helt avgörande för Din säkerhet på arbetsplatsen. Därför är det väsentligt att välja en ansvarskännande leverantör. Gunnebo Lifting är en ledande tillverkare av lyftutrustning. Vi lämnar inget åt slumpen när det gäller kvaliteten. Det kan Du vara säker på. Under lyftet Sid Allmänt Kätting Stållinor Mjuka redskap Tillsyn och skötsel Sid Fortlöpande tillsyn, Förvaring Okulär besiktning Kätting Stållinor Komponenter Mjuka redskap Registerhållning Handlingsplan gällande fortlöpande tillsyn Utgåva 14

3 Allmänt om lyft Introduktion Den här handboken är en vägledning för Dig som använder lyftredskap. Boken behandlar redskap av syntetfibrer, stållinor och kätting med tillhörande öglor, krokar och kopplingsdetaljer. Den är indelad i fyra huvudkapitel, vilka är markerade med olika färger som vid behov kan läsas fristående från varandra: Allmänt om lyftredskap Val av lyftutrustning Under lyftet Tillsyn och skötsel Till den här boken finns också presentationsmaterial som overheads och Power Point-presentation för utbildningstillfällen, då handboken kan tjäna som kursdokumentation. Vi gör dock inte anspråk på att lyfthandboken skall behandla alla förekommande varianter av lyftredskap eller på något vis vara heltäckande inom lyftområdet. Myran och Elefanten Handboken innehåller en mängd illustrationer. Vi har valt att åskådliggöra arbetssituationerna med Myran och Elefanten, vilket vi hoppas kan göra informationen tillräckligt lättillgänglig utan att för den skull verka respektlös. Myran symboliserar den flitiga, ordningssamma arbetande människan, Elefanten representerar den styrka som behövs för att lyfta tungt gods. De båda jobbar i team. Ibland visar de hur man inte skall göra, då är illustrationerna röda. Oftast gör de rätt och då är bilderna gröna. 4 5

4 Allmänt om lyft Normer, lagar och förordningar Det finns ett flertal organisationer som på något sätt är aktiva med utarbetande eller övervakning av normer och lagstiftning inom lyftområdet. Vi rekommenderar Dig att rekvirera SIS lyftdonsnormer. Tel CEN, Comité Européen de Normalisation, utarbetar europastandarder med koppling till EG. SIS, Standardiseringskommissionen i Sverige, utarbetar svensk standard inom alla områden och anpassar den till internationell standard. Arbetsmiljöverket, har hand om tillsyn av efterlevanden av Arbetsskyddslagen. De har utarbetat en rad författningar och meddelanden inom lyftområdet. Arbetsmiljöinspektionen, är den regionala organisation som har den direkta tillsynen av arbetsplatserna. Inspecta m fl, utför bl a besiktning av lyftkranar, telfrar och traverser. ISO, Internationell Organisation för Standardisering, utarbetar världstäckande standarder. 6 7

5 Allmänt om lyft Uttryck och termer Lyftredskap är allt som används för att koppla en last till kranens krok, d v s lyftstroppar, lyftkättingar, mjuka sling, bandstroppar, ok m.m. Brottförlängning är en lyftkomponents totala längdökning i brottögonblicket, i procent av provlängden, och är ett mått på segheten. Effektiv längd (L) är längden mellan de bärande punkterna på en obelastad lyftstropp eller lyftkätting. Maximal last är den största tillåtna last ett lyftredskap tillåts uppta vid vertikalt lyft under normala driftsförhållanden. Brottlast är den största kraft som ett lyftredskap upptar under förstörande dragprovning till brott. Säkerhetsfaktor är förhållandet mellan brottlast och maxlast för ett visst material. Säkerhetsfaktorerna är någåt olika för kätting, stållinor och mjuka band. Effektiv längd vid enkelpartig stropp med två komponenter. Provkraft är den kraft till vilken en lyftkomponent eller ett helt lyftredskap belastas före leverans. Ändlösa sling anges med effektiv längd. 8 9

6 Allmänt om lyft Säkerhet och ansvar Naturligtvis är det användarens ansvar att informera sig om de säkerhetsföreskrifter som gäller för lyft i allmänhet. Men leverantören/tillverkaren skall kunna: Ta sitt ansvar om utrustning orsakar personskador vid en olycka (produktansvar). Informera om hur utrustningen skall användas för att vara säker. Förse utrustningen med stämplar, märkbrickor etc. som anger maxlast och tillverkarens identifikation. Vid behov lämna certifika på utförda provbelastningar. Att i sin verksamhet ha ett väl fungerande kvalitetssäkringssystem. (ISO 9001: 2000) Produktansvar Nya strängare lagar för produktansvar gäller i EU-länderna och svensk lag har också anpassats till detta. Om en skadad person kan bevisa skadan, att utrustningen varit defekt och sambandet däremellan, så är utrustningens tillverkare (eller importör) ansvarig för personskadan. I samband med detta är det viktigt att tillverkaren (eller importören) har en väl tilltagen produktansvarsförsäkring. Märkning Sammansatta lyftredskap skall vara försedda med märkbrickor i varakigt utförande som anger maxlast, CE-märke och firmabeteckning. Enkla stållinestroppar bör ha märkning i presslåset. Mjuka sling och stroppar skall ha märketikett

7 Allmänt om lyft Säkerhet och ansvar Kvalitetsäkring Det blir allt vanligare att man kräver att leverantören skall ha ett kvalitetsäkringssystem som är godkänt enligt ISO 9001:2000. Detta är en internationell standard som finns i olika omfattningar, beroende av företagets verksamhet. Kvalitetsstål möter internationella normer Genom ett nära samarbete med våra stålleverantörer garanteras att råmaterialet motsvarar våra högt ställda krav. Genom ett intimt samarbete med användare världen över, kan vi idag erbjuda intressanta lösningar på alla typer av lyftproblem. Förutom de provningar som utförs enligt gällande normer för respektive land, är kvalitetssäkringssystemet för våra tillverkningsenheter dessutom certifierade av Lloyds Register Quality Assurance Ltd (LRQA), i enlighet med ISO 9001:2000. Kvalitetssäkringssystemet omfattar alla stadier från utveckling till levererad produkt. Vårt godkännande gäller således konstruktion, utveckling, marknadsföring, tillverkning och distribution av lyftkätting och komponeter

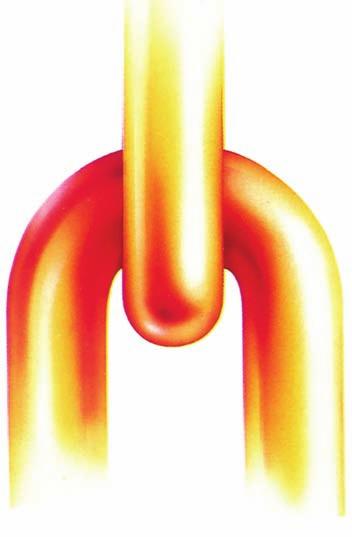

8 Allmänt om lyft Lyftredskapens beståndsdelar Kätting Kätting grupperas efter länkarnas utseende - kortlänkad (KL), halvlånglänkad (HL) och långlänkad kätting (LL). Dessutom finns kättingen i olika hållfasthetsklasser, där klass 8 och 10 används till de flesta lyftredskap. Det enda undantaget är vid lyft i höga temperaturer, t ex i stålverk. För att ej påverka kättingens härdning i dessa fall måste man välja en grövre kätting i klass 3. Kättingsklass 2 Ytbehandling Typ Minsta nom. bottspänning (N/mm 2 ) Bel astningsfaktorer Användningsområden Max last Provkraft Brottkraft Förzinkad Z KL ,4 4,5 Lantbruk, förankring, allmän Blanktrumlad B HL ,4 5,2 konsumentvara LL ,4 5,8 Rödmålad R KL ,4 4,5 Lyftredskap för 3 HL ,5 5,2 varmt gods (KL) 5 Blåmålad A LL ,4 5,5 HL ,4 4,5 Surrning, buntning, virkes- och LL ,5 5,2 timmerhantering Gulmålad U KL ,5 4,0 Lyftkätting EN Svart B HL ,5 5,0 Lyftredskap (KL), containersurrning 8 ML ,5 5,0 (HL, LL). Vid stora påkänningar som LL ,5 5,0 vid bogsering (LL), fiske (ML), lunning, 10 Blåmålad A KL ,5 4,0 lastsurrning (KL, LL, HL). Lyftkätting enl. EN med förhöjd lyftförmåga. Kättingar indelas i klasser vilka grundar sig på kättingens minsta nominella brottspänning 14 15

9 Allmänt om lyft Extrema temperaturer För kätting i klass 8 och 10 reduceras maxlasten av temperaturinverkan enligt följande: Temp. på Reduktion av max.last kätting Klass 8 Klass C till +200 C 0% 0% +200 C till +300 C 10% Ej tillåtet +300 C till +400 C 25% Ej tillåtet Kätting klass 10 som klarar upp till 400 med 25% reduktion, specialtillverkas. Vid återgång till normal temperatur, så återfår lyftkättingen sin fulla kapacitet igen. Lyftredskap skall ej användas över eller under ovanstående temperatur. Säkerhetsfaktor för kätting klass 8 och 10 är 4:1, d.v.s maxlasten får inte överstiga en fjärdedel av den beräknade minsta brottkraften. För klass 3 används säkerhetsfaktor 4,5:1. All kätting som tillverkas i Gunnebo provbelastas i fabrik med mer än dubbla maxlasten, se tabell sid 15. Kätting för lyftändamål klass 8 behandlas enligt EN 818-1, 818-2, Kraft/förlängningsdiagram. Kätting klass 8, 10 typ KL. 120 % av min. brottkraft Min. brottkraft Provkraft Max. last faktor 4: % förlängning 16 17

10 Allmänt om lyft Stållinor De vanligaste linkonstruktionerna som används till stållineredskap är: 114-trådiga med fiberkärna (från 3 till 8 mm diam. ca). 216-trådiga med fiberkärna (från 6 till 60 mm diam. ca). 133-trådiga med stålkärna för redskap i värme. 265-trådiga med stålkärna för redskap i värme. Stållinestroppar och redskap tillverkas enl. EN Vid projekterade lyft där tekniska data såsom vikt och tyngdpunktsläge är kända får beräkning ske av lyftredskapets maximala last enligt det trigometriska beräkningssättet. Därvid utgår man från kolumnen för enpartig stropp eller följande beräkningsformel:om annan linkonstruktion än vad som anges i standardtabeller används gäller följande beräknings formel per part vid noll grader lyftvinkel med avrundning till närmaste hundratal kg. 144-trådiga för engångs- och sjöfartsstroppar. Max last = F min x K T Z p x g Tråden i stållinan skall ha en nominell brottgräns av 1770 N/mm 2. Stållinan skall ha en min. fyllnadsfaktor av 0, trådig Warrington-Seale, med fiberkärna. Fyllnadsfaktor F = 50% där F min = linans min. brottlast enligt lintabellerna, i kn. K T = belastningsförlust, 0,9 för presslås och 0,8 för splits. K L = faktor beroende på antal parter och lyftvinkel, se tabell. Z p = säkerhetsfaktor 5. g = 9,

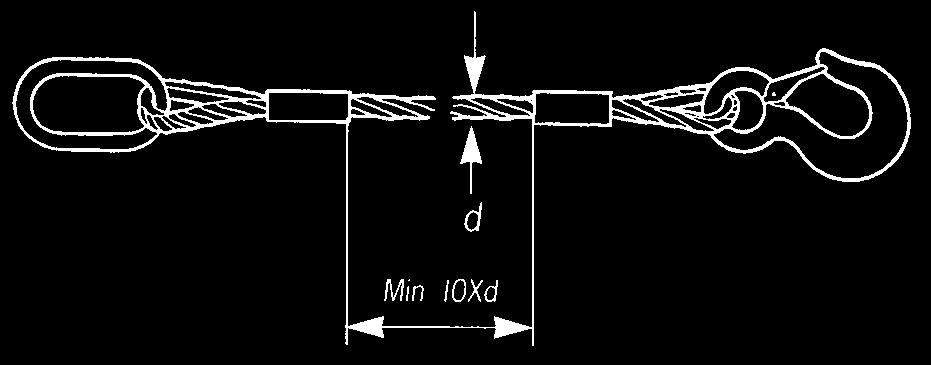

11 Allmänt om lyft Presslåsens placering Minsta längd av linögla (h) skall vara minst 15 gånger lindiametern. Ändlösa sling anges med effektiv längd. Avståndet mellan låsen på en ändlös stållinesling får ej understiga 3 x låsets längd (opressat). Flera parter Flerpartiga stroppar kan bestå av två, tre eller fyra parter (ben). Parterna skall vid två-, tre-, och fyrpartiga stroppar sammanfogas i övre änden med en ögla. Vid tre- och fyrpartig stropp bör varje par om två ben sammanfogas med öglan via övergångslänkar. Observera att flerpartiga stroppar alltid bör vara försedda med kaus när tillbehör använts. Avståndet mellan två presslås på en stropp får ej understiga 20 gånger lindiametern (d). För splitsade stroppar gäller 15 gånger mellan splitsarnas sista instick. Min 20Xd 20 21

12 Allmänt om lyft Mjuka redskap Rundsling Rundsling består av en lastbärande ändlös slinga av polyesterfiber med ett skyddshölje av ett eller två lager vävd polyesterduk. Två typer av skyddshöljen förekommer, dels sömlösa rundsling, samt sidsöm som används till mycket kraftiga sling. Bandsling Bandsling består av ett vävt band polyester, som sys ihop till ett ändlöst sling. Det har ungefär samma användningsområde som rundsling, men är ett enklare redskap med begränsning till lättare lyft. Bandstroppar och rundslingsstroppar Bandstropp är ett vävt band med sydda öglor i ändarna. Bandstroppar används ofta då man vill fördela trycket mot lasten så mycket som möjligt. Rundslingsstroppar har också öglor, men är liksom rundsling uppbyggt med fiberkärna och ytterhöljen. Bra att veta En enkel kraftig duk är starkare än dubbla tunnare dukar, även fast man gärna vill tro att två dukar tål nötning och slitage bättre än en duk. Våra tester har visat att det är dukens kvalitet som har den allra största betydelsen för vilken livslängd produkten får. Argumentet att när det går hål i den yttre duken så är den undre hel och man kan fortsätta att använda slinget är inget bra argument, utan den bör också tas ur drift pga att vassa/skarpa föremål kan ha hamnat mellan dukarna och orsakat dolda skador. En annan stor fördel med det sömlösa slinget är den skyddade märklappen som kommer att vara läsbar under en lång tid, till skillnad mot det sidsömmade slinget. Tack vare den skyddande märklappskonstruktionen blir slinget "stelt" över en längre del och går därför utmärkt att sticka in i trånga utrymmen

13 Allmänt om lyft Materialegenskaper Polyester är motståndskraftig mot syror, men inte mot alkalier, t ex ammoniak och kaustiksoda. Smältpunkten ligger vid 260 C, men mjuka redskap bör inte användas till gods som är varmare än 100 C. Hållfastheten förändras inte i vatten, vattenupptagningen är också försumbar. Tänk på att polyestern skadas snabbt av nötning mot vassa kanter eller friktion. Lyftredskap av polyester skall ha en blå märklapp. Polypropylen tål nötning betydligt sämre än polyester. Smältpunkten ligger vid 165 C. Polypropylen bör ej användas till gods som är varmare än 80 C. Lyftredskap av polypropylen skall ha en brun märklapp. Säkerhetsfaktor Rundsling, bandsling och bandstropp = 7:1 enl. EN-std. Lyftdetaljerna följer kättingens hållfasthetsklasser, vanligen klass 8, med samma säkerhetsfaktor (4:1). Lyftdetaljernas storleksbenämningar anspelar oftast på motsvarande kättingdimensioner med samma maxlast, t ex: G-10-8 = G-länk för 10 mm kätting klass 8 (maxlast 3,15 ton) Öglor Öglor kan vara helsmidda eller tillverkade av helsvetsat rundstål. Det finns två huvudtyper av öglor: enkla för en- och tvåparts lyftredskap sammansatta med två övergångslänkar för tre- och fyrparts lyftredskap Ögla M Kopplas till kätting med G-länk Ögla MT Ögla MF Kopplas till kätting med G-länk eller CL & CLD Ögla MGD Ögla MG Allt i ett toppögla. Även som löpögla. Kopplas plas till kätting med G-länk eller CL & CLD Allt i ett toppögla för 2-part

14 Allmänt om lyft 26 Kopplingsdetaljer Exempel på de vanligaste lyftdetaljerna visas nedan. För kätting finns flera alternativa kopplingssystem: Koppling med G-länk, SK-systemet och koppling direkt i kättingen med gaffelkoppling. Kopplingslänk G Rundslingkopplingng SKR För komponenter med motsvarande fattning (SKsystemet) Schackel, rak Klass 8 och Klass 3 C-grab CG För anv. med MF-ögla och vid snarning. C-grab CGD För anv. med MF-ögla. Halvlänk SKT För komponenter med motsvarande fattning (SKsystemet) Gaffelschackel GSA Schackel för direkt koppling i kätting. Schackel, lyrform Klass 8 och Klass 3 C-lok CL För anv. med MF-ögla och vid snarning. Krokar För stållinor och kätting (G-länk/Berglok) Säkerhetskrok BK/OBK Lastkrok EKN Lastkrok EK Garanterar att lasten hålls kvar i kroken och att denna inte hakar i Försedd med spärr som hindrar lasten att häkta ur. Lämplig där krokar med spärr inte kan användas. Gjuterikrok OKE Gripkrok OG Ingen lastreduktion tack vare stödklackar som eliminerar risken för deformation Större gap breddar på kätting. möjligheten en att koppla stora tappar Säkerhetskrok med lekare BKL/LBK Försedd med lekarögla så att lasten kan rotera. Säkerhetskrok med lekare LKN Försedd med lekarögla så att lasten kan rotera. 27

15 Allmänt om lyft Med gaffelkoppling för kätting Säkerhetkrok GBK/BKG Lastkrok EGKN Lastkrok EGK Stållinekomponenter för lyftredskap Linlås Backlås Spetskaus Klammerkaus Garanterar att lasten hålls kvar i kroken och att denna inte hakar i. Försedd med spärr som hindrar lasten att häkta ur. Gripkrok GG Lämplig där krokar med spärr inte kan användas. SK-Systemet Lastkrok med spärr ESKN/SKN, utan spärr ESKH/SKH Förkortningskrok med stödklackar, som förhindrar att länken i ingreppet deformeras. Ingen reducering av lasten. Lyftögla sluten SKG. Öppen SKO Isolerad kullagerlekare SKLI För isolering av lyftdon vid svetsning i hängande last. Max 1000 V. Fettsmord och inkapslad för full rotationsförmåga även vid max last. Montering av backlås Före montering skall tillses att backlås är väl rengjort och skruvar och muttrar smorda. Skruvarna skall åtdragas växelvis och jämnt. Sedan linan belastats skall skruvarna efterdragas. Ytterligare efterdragning skall ske efter någon tids användning (några dagar till 3 veckor beroende på driftintensiteten) Placera låsen så här: Minsta antal lås för max tillåten belastning. N-6 N-8 N-9 N-10 N-12 N-16 N-20 N-25 N-35 Lindiam. mm Minsta antal lås

16 Allmänt om lyft Presslås Presslås Så här lyfter du säkert! Kontrollera vikten Bestäm lyftmetod Rakt taluritlås Presslås Rakt ultragrip Det finns en mängd lyftredskap och lyftkomponenter som är gjorda för en specifik lasttyp, t ex Lyftok (skräddarsydd) Pallgafflar Plåthandskar Fatlyftare etc. Koniskt TK-lås (finns även med inspektionshål, TKH-lås) Presslås Koniskt K-lås Specialanpassade lyftredskap Beakta vinkeln Välj lämpligt redskap Koppla och kontrollera: - tyngdpunkt - rotation - glidning - sammanhållning Din egen position - ryggen fri Provlyft så att lasten flyter - kontrollera lasten Släpa aldrig lasten med redskapet Respektera märklast - överbelasta aldrig 30 31

17 Val av lyftutrustning Olika typer av lyftredskap Gå igenom nedanstående checklista varje gång du ställs inför en ny lyftsituation. Checklista Gör en översiktlig bedömning av lyft och förflyttning. Ta reda på lastens vikt. Välj lyftdon. Undersök hur ett lyftredskap lämpligast skall kopplas till lasten med hänsyn till dess tyngdpunkt och utseende. Välj lyftredskap av lämplig typ med tillräcklig maxlast. Tänk på att lastförmågan minskar med ökad vinkel mellan parterna. Skillnader mellan olika typer av redskap Användningsområdena för de tre olika bastyperna (kätting, stållinor och mjuka redskap) går till stor del i varandra. Därför kan du ofta välja den typ av lyftredskap du är mest van att jobba med. Det finns dock vissa skillnader beträffande egenskaper: Kätting Stållinor Mjuka redskap - Slistark, bästa hållbarhet. - Flexibel. - Många lyftkomponenter att välja på. - Tål höga temperaturer (se sid 16). - Redskapet blir lättare och i regel billigare än med kätting. - Är oftast varmgalvaniserade för bästa korrosionskydd. - Lämpligt för extremt tunga lyft. - Låg vikt och kostnadseffektiv. - Lämpligt för ömtåligt gods. - Lämpligt att snara kring lasten, flexibel. - Olika färg för varje maxlast

18 Val av lyftutrustning Belastningstabell för lyftkättingar klass 10 Olikformig belastning För icke likformigt belastade kättinglängor, halvera maxlasten eller kontakta sakkunnig Nom. diam. mm 1-part 2-part 3-part och 4-part 2-part Snarning β β β β β α α α α α Kätting β 0-45 β β 0-45 β β α 0-90 α α 0-90 α α ,5 2,1 1,5 3,1 2,2 1,6 1,2 8 2,5 3,5 2,5 5,2 3,7 2,7 2,0 10 4,0 5,6 4,0 8,4 6,0 4,4 3,2 13 6,7 9,5 6,7 14,0 10,0 7,4 5, ,0 14,0 10,0 21,0 15,0 11,0 8, ,0 22,4 16,0 33,6 24,0 17,6 12,8 Ovanstående tillåtna laster gäller vid normal användning och likformig belastning

19 Val av lyftutrustning Belastningstabell för lyftkättingar Classic klass 8 Olikformig belastning För icke likformigt belastade kättinglängor, halvera maxlasten eller kontakta sakkunnig Max tillåtna laster i ton för lyftkä ttingar Klass 8 i enl. med EN Nom. diam. mm 1-part 2-part 3-part och 4-part Snarat ändlöst sling b b b a a a Kätting β 0-45 β β 0-45 β α 0-90 α α 0-90 α ,12 1,6 1,12 2,36 1,7 1,8 7 1,5 2,12 1,5 3,15 2,24 2,5 8 2,0 2,8 2,0 4,25 3,0 3, ,15 4,25 3,15 6,7 4,75 5,0 13 5,3 7,5 5,3 11,2 8,0 8,5 16 8,0 11,2 8,0 17,0 11,8 12, ,2 16,0 11,2 23,6 17,0 18, ,0 21,2 15,0 31,5 22,4 23, ,2 30,0 21,2 45,0 31,5 33, ,5 45,0 31,5 67,0 47,5 50,0 Ovanstående tillåtna laster gäller vid normal användning och likformig belastning

20 Val av lyftutrustning Belastningstabell för stållinestroppar med fiberkärna 1-partig snarad enkel Maximal last i ton Tabellen är beräknad efter hållfasthetsklass 1770 N/mm 2 och anger maximal last för de vanligaste linkonstruktionerna som används till stroppar, enligt EN partig 3- & 4-partig ändlös ändlös dubbel ändlös snarad Nom. diam. mm α0-90 α α0-90 α β0-45 β45-60 β0-45 β ,70 0,56 0,95 0,70 1,50 1,05 1,40 2,80 1,10 9 0,85 0,68 1,20 0,85 1,80 1,30 1,70 3,40 1, ,05 0,84 1,50 1,05 2,25 1,60 2,10 4,20 1, ,30 1,04 1,80 1,30 2,70 1,95 2,60 5,20 2, ,55 1,24 2,12 1,55 3,30 2,30 3,10 6,20 2, ,80 1,44 2,50 1,80 3,85 2,70 3,60 7,20 2, ,12 1,69 3,00 2,12 4,35 3,15 4,24 8,48 3, ,70 2,16 3,85 2,70 5,65 4,20 5,40 10,80 4, ,40 2,72 4,80 3,40 7,20 5,20 6,80 13,60 5, ,35 3,48 6,00 4,35 9,00 6,50 8,70 17,40 6, ,20 4,16 7,20 5,20 11,00 7,80 10,40 20,80 8, ,30 5,04 8,80 6,30 13,50 9,40 12,60 25,20 10, ,20 5,76 10,00 7,20 15,00 11,00 14,40 28,80 11, ,40 6,72 11,80 8,40 18,00 12,50 16,80 33,60 13, ,0 8,8 15,0 11,0 23,5 16,5 22,0 44,0 18, ,0 11,2 19,0 14,0 29,0 21,0 28,0 56,0 22, ,0 13,6 23,5 17,0 36,0 26,0 34,0 68,0 28, ,0 16,8 29,0 21,0 44,0 31,5 42,0 84,0 33, ,0 20,0 35,0 25,0 52,0 37,0 50,0 100,0 40, ,0 23,2 40,0 29,0 62,0 44,0 58,0 116,0 47, ,5 26,8 47,0 33,5 71,0 50,0 67,0 134,0 54, ,0 31,2 54,0 39,0 81,0 58,0 78,0 156,0 63,

21 Val av lyftutrustning Stållinestroppar Vid projekterade lyft där tekniska data såsom vikt och tyngdpunktsläge är kända får beräkning ske av lyftredskapets maximala last enligt det trigonometriska beräkningssättet. Därvid utgår man från kolumnen för enpartig stropp eller följande beräkningsformel: Lyftvinkel α Faktor antal parter ,4 2,1 1,0 1,5 Max last = F min x K T Z p x g Lyftvinkel (α) mäts enligt följande: där F min = linans min. brottlast enligt lintabellerna, i kn. K T = belastningsförlust, 0,9 för presslås och 0,8 för splits. K L = faktor beroende på antal parter och lyftvinkel, se tabell. Z p = säkerhetsfaktor 5. g = 9,81 Formeln gäller per part vid noll graders lyftvinkel med avrundning till närmaste hundratal kg. Maximal last - flerpartiga redskap Om tabellen inte används skall maximal last beräknas genom att värdet för enpartig stropp enligt tidigare formel multipliceras med faktor enligt följande tabell. α α Överskrid aldrig angiven max last för resp. toppvinklar. Kontrollera alltid före lyftet hur mycket redskapet är avsett för, inte efter katastrofen. α 40 41

22 Val av lyftutrustning Belastningstabell Mjuka lyft Maxlast i ton Rakt lyft Snarat lyft U-lyft U-lyft med vinkel β 0-45 α 0-90 Rundsling enligt EN Bandstropp/Bandsling enligt EN U-lyft med vinkel β α α β α β α β α β 0,5 0,4 1,0 0,7 0,5 1,0 0,8 2,0 1,4 1,0 2,0 1,6 4,0 2,8 2,0 3,0 2,4 6,0 4,2 3,0 4,0 3,2 8,0 5,6 4,0 5,0 4,0 10,0 7,0 5,0 6,0 4,8 12,0 8,4 6,0 8,0 6,4 16,0 11,2 8,0 10,0 8,0 20,0 14,0 10,0 12,0 9,6 24,0 16,8 12,0 15,0 12,0 30,0 21,0 15,0 20,0 16,0 40,0 28,0 20,0 25,0 20,0 50,0 35,0 25,0 30,0 24,0 60,0 42,0 30,0 35,0 28,0 70,0 49,0 35,0 40,0 32,0 80,0 56,0 40,0 50,0 40,0 100,0 70,0 50,0 60,0 48,0 120,0 84,0 60,

23 Under lyftet - Allmänt Åk ej med på lasten. Vistas aldrig under hängande last. Last får inte föras fram så att personer som befinner sig inom lyftinrättningens arbetsområde utsätts för fara

24 Under lyftet - Allmänt Lyft vertikalt. Lasten kommer annars att få en horisontell acceleration då den lyfts från marken. Stå rätt i förhållande till lasten. Den kan glida och skada benen. Håll ryggen fri

25 Under lyftet - Allmänt Släpa aldrig gods med redskapen. Undvik häftiga ryck. Utsätt inte materialen för onormala påkänningar genom t ex häftiga ryck

26 Under lyftet - Allmänt Hantera kättingen varsamt. Dra inte fram den under lasten utan mellanlägg. Kättingen kan lätt skadas och kanske brista nästa gång Du använder den. Snara inte lasten, då den lätt kan tippa. Placera godset så att Du kan frigöra redskapen utan att använda våld

27 Under lyftet - Allmänt Belasta aldrig krokspetsen. Byt till en större öglebult som rymmer kroken. Försök aldrig tränga en för grov ögla på kroken. Byt till en krok med större gap. (OKE) 52 53

28 Under lyftet - Allmänt Gör provlyft. Börja lyftet sakta och lyft sedan till minsta erforderliga höjd. Kontrollera att lyftredskapet inte glidit ur sina fästen. Vid intensiv användning på max last, rekommenderas det att gå upp en dimension. Använd speciella plåtvaggor vid lyft av plåtpaket. Undvik spetsbelastning

29 Under lyftet - Allmänt Hantera lasten varsamt. Sänk lasten mjukt så undviker Du ryck. Fatta kroken i dess ytterdel med fingertopparna. Använd ej hela handen då risken är stor att klämma fingrarna

30 Under lyftet - Allmänt Belasta inte kroken i sidled. Se till krokarna/öglorna är vända åt rätt håll vid koppling i lyftöglor. För att undvika problem med brytning i fasta lyftöglor, använd roterande lyftfästen typ RLP

31 Under lyftet - Allmänt Kontrollera att lasten så långt som möjligt är symmetriskt fördelad. Lyft ej i tråd eller band som godset är emballerat med. Det är endast till för att hålla ihop godset

32 Under lyftet - Allmänt Rätt utnyttjad tryckkraft. Tänk på att tryckkraften ökar ju större lyftvinkeln är. Utnyttja tryckkraften på rätt sätt

33 Under lyftet - Allmänt Använd spridarok och tänk på att Du kan slå ett extra varv kring lasten när Du har U- formade slingor. Detta hindrar effektivt lasten från att glida ur. Använd styrlina vid lyft av avlångt gods för att kunna kontrollera rotationsrörelsen

34 Under lyftet - Allmänt Överskrid aldrig 120 toppvinkel vid flerpartiga lyftredskap. Använd mellanlägg vid skarpa hörn. Reducera maximal last med 20% vid snarning. Max 120 Gods som består av lösa delar bör säkras genom att man slår redskapet två varv kring godset. Delar av godset kan annars falla ur

35 Under lyftet - Allmänt Brottpåkänning på schackel genom fel vinkel. Rätt koppling vid lyft (dragning) av last

36 Under lyftet - Kätting En kätting är aldrig starkare än dess svagaste länk. Naja inte ihop trasig kätting och skruva inte ihop den. Svetslaga inte. Byt ut trasig kätting. Vid lyft med flera redskap i en krok så får ej 90 toppvinkel överskridas, då kroken kan ta skada, även risk för urhakning. 90 max 70 71

37 Under lyftet - Kätting Se till så att redskapen inte skadas eller blir uppvärmda vid skärning eller svetsning. Uppvärmning förstör bl a kättingens värmebehandling. Misshandla inte kättingen. Framförallt inte när den är belastad

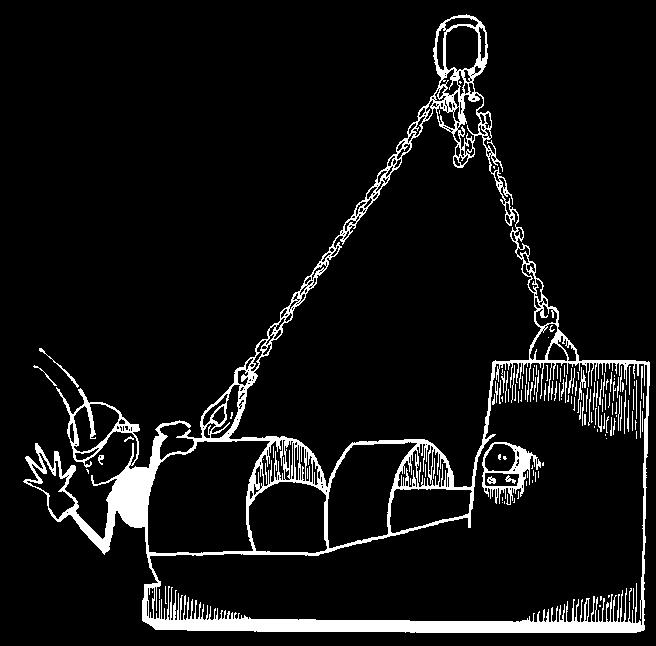

38 Under lyftet - Kätting Vid lyft mot skarpa hörn skall mellanlägg användas för att skydda lyftredskapet från skada. När man använder ett kättingredskap över skarpa hörn, reduceras arbetslasten enligt nedanstående tabell. Spetsbelastning R > 2 x kätting Ø R > kätting Ø R < kätting Ø Lastfaktor Där lyftredskapet kan skadas av skarpkantat gods skall mellanlägg användas. Kättingens dimension x 2 anger min. radie för skarp kant. Vid lyft med kätting i sling mot tapp, rekomenderas invändig länklängd x 3, anger min. tappdiameter. Vid mindre tappdiameter reduceras max. last med 50%. Använd förkortningskrok vid lyft av asymmetrisk last. Undvik snedbelastning

39 Under lyftet - Kätting Lyft aldrig med vriden kätting. Spräng inte ut kättinglänkar genom att koppla direkt i en länk. Använd alltid toppögla. Aggressiv miljö Kätting och komponenter i klass 8 och 10 får inte användas i kontakt med syror eller andra aggressiva kemikalier. Användningsområde ph Vid mycket korrosionsaggressiv miljö bör största aktsamhet och kontroll vidtagas. Vid osäkerhet bör tillverkaren rådfrågas. För felaktig hantering och underlåtande att följa gällande föreskrifter ansvaras inte

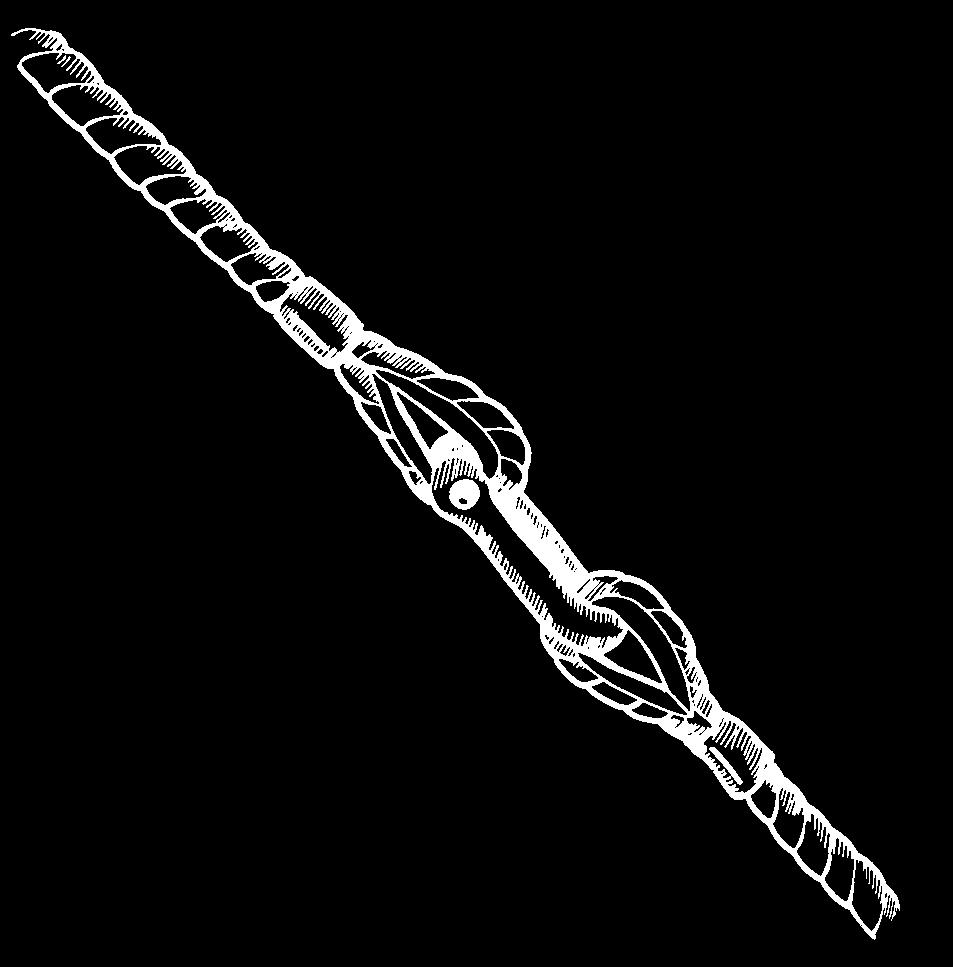

40 Under lyftet - Stållinor Använd alltid schackel vid skarvning av stroppar för att undvika linbrott eller knutar. Böjningsdiameterns inverkan på maximala lasten. X X = Rekommenderad axeldiameter 4-8 gr lindiam för bästa livslängd. 6d = 100% 5d = 85% 4d = 80% 3d = 70% 2d = 65% 1d = 50% 78 79

41 Under lyftet - Stållinor Förkorta aldrig redskapet med hjälp av knutar. Använd arbetshandskar vid hantering av stållinor

42 Under lyftet - Stållinor Risk för glidning. Det är fel att slå stroppen runt en dubbelkrok. Linan böjs för hårt och skadas av krokens underkant. Använd distansstycke. Undvik för kraftig böjning. - Lasten kan glida isär och den skarpa böjningen skadar linan

43 Under lyftet - Stållinor Sådana här böjningar förstör linorna och är förkastliga. Använd istället stropp med lastkrok. Ett tvåbent lyftredskap med endast ett presslås anbringat på detta sätt är livsfarligt. Sprängningskraften ökar med lyftvinkeln

44 Under lyftet - Stållinor Stållina med fiberkärna och alulås, max 100 C. Stållina med stålkärna och alu-lås, max 150 C. Stållina med stålkärna handsplitsad, max 150 C = 100 % max 200 = 90 %, max 400 C 60%, lyftkapacitet kvar. Min - 40 C vid lägre temperaturer skall tillverkaren rådfrågas. Använd mellanlägg vid skarpa hörn. Enligt EN

45 Under lyftet - Mjuka redskap Använd krok med runda kanter och en inre radie som är minst lika stor som bandbredden. Rekommenderade anliggningar för Polyester-rundsling 7:1 Ton Min diameter Min fri på bult, mm anliggningsbredd 1 23 mm 35 mm 2 32 mm 40 mm 3 35 mm 47 mm 4 38 mm 50 mm 5 42 mm 53 mm 6 46 mm 60 mm 8 50 mm 67 mm mm 75 mm mm 80 mm mm 96 mm mm 104 mm mm 112 mm mm 120 mm mm 128 mm mm 136 mm mm 160 mm Mindre dimensioner beträffande diametrar och anliggningsbredd, påverkar säkerheten negativt och kan medföra skador på rundslingen. Detta medför i praktiken en sänkning av WLL (Maxlasten). Lyft vertikalt och använd slitskyddshylsor eller hörnskydd så att inte redskapen ligger direkt mot skarpa kanter

46 Under lyftet - Mjuka redskap Stroppar och sling av polyesterfibrer skall aldrig användas vid lyft av gods som är varmare än 100 C. Använd stållinor eller kätting vid högre godstemperatur. Undvik att redskapen kommer i kontakt med alkaliska kemikalier som kaustiksoda och ammoniak. Färgen försvinner och slinget blir löst

47 Under lyftet - Mjuka redskap Förkorta ej redskapen med knutar då dessa minskar brottlasten. Undvik överbelastning. Tänk på att angiven maxlast för rundsling vid U-lyft och snarat lyft förutsätter att redskapet formas dubbelt (se tabell sid 42-43). Vid lyft med lasten inuti rundslinget skall maxlastsberäkningar göras enligt rakt lyft. (se tabell sid 42-43)

48 Tillsyn och skötsel Fortlöpande tillsyn Lyftredskapen skall fortlöpande kontrolleras minst en gång per år i enlighet med gällande svensk standard och arbetarskyddslagstiftning. Detta intervall bör vara mindre om så erfordras med hänsyn till driftförhållanden. Arbetsledningen ansvarar för att detta fullföljs. Med fortlöpande tillsyn avses egenkontroll i form av regelbunden avsyning, funktionsprov samt vid behov justering och annat underhåll. Fortlöpande tillsyn skall utföras av person med tillräcklig kännedom om dess konstruktion, användning och skötsel. Skadade eller slitna lyftredskap skall rapporteras till arbetsgivaren som i sin tur ser till att redskapet tas ur bruk för reparation eller kassation. Lyftredskap som förvarats i förråd eller på annan lämplig plats utan att användas skall genomgå fortlöpande tillsyn innan det tas i bruk. Förvaring Redskap kan ta skada av att släpas och falla fritt mot underlaget och detta bör undvikas. Anordna lämplig förvaring helst i jämn temperatur. Då ökar redskapets livslängd samtidigt som du snabbt hittar det du behöver. Kätting och stållinor som skall långtidsförvaras bör skyddas med ett rostskyddsmedel. Mjuka sling och stroppar bör ej utsättas för starkt solljus under längre tid. Välj lämplig förvaring. Förutom den fortlöpande tillsynen, som skall journalföras, ska även varje arbetstagare utföra daglig kontroll i form av okulär översyn

49 Tillsyn och skötsel Okulär kontroll Lyftredskap måste kontrolleras regelbundet. Granskningen skall ske i goda ljusförhållanden utan skuggor. Kontrollera Kontrollera/Inspektera redskapen regelbundet. Lämna in för reparation vid behov. Kontroll av sling och stropp bör ske på så sätt att respektive sling eller stropp lägges utsträckt på ett bord. Öglor vränges för kontroll av slitage och eventuella skador i skoning eller på öglans insida. Bandet granskas på en sida i taget. Vid kontroll av ändlösa sling bör granskning ske på så sätt att bandet drages runt en rörlig tapp ed

50 Tillsyn och skötsel Kättingen skall rengöras grundligt och vara fri från olja och smuts innan besiktningen. Alla metoder, som ej skadar grundmaterialet kan godtas. Icke lämpliga metoder är de, som ger upphov till vätesprödhet, överhettning, avlägsnande av grundmaterial eller förflyttning av material, som kan täcka sprickor och ytdefekter. Kätting För att underlätta bedömningen av förslitning och skador är det en god vägledning att först studera nedanstående bild som visar spänningsfördelningen över längdsnittet av en belastad kättinglänk. Tryckspänning Dragspänning De för kättingens hållfasthet viktiga dragspänningarna är lokaliserade till yttersidan av kortändan och innersidan av länkens långsida. Tryck-spänningar är lokaliserade där kättingen slits mest, nämligen i ingreppen på yttre långsidorna. Spänningsfördelningen är mycket gynnsam. Områdena där man har de farliga dragspänningarna är väl skyddade mot yttre påverkan, under det att de områden som utsätts för de relativt ofarliga tryckspänningarna kan slitas ned avsevärt under användningen. Denna förslitning inverkar i ringa grad på hållfastheten. Med spänningsfördelning i färskt minne ska vi studera några typexempel på skador och förslitningar

51 Tillsyn och skötsel Sprickor / Urgröpningar Deformation Vriden kätting får Du om Du överbelastar kättingen i vridet tillstånd. Kassera kättingen Kätting med urgröpningar och sprickor skall kasseras. Tvärgående sprickor är de som är mest allvarliga. Kassera kätting som har böjda länkar

52 Tillsyn och skötsel Enligt EN Kätting Slitage på kätting får ej överstiga 10% av utgångsmaterialet. Slitaget definieras som reduktionen av medeldiametern hos materialtvärsnittet, mätt i två vinkelräta riktningar. Förlängning Överbelastade redskap tas ur drift. Permanent förlängning av kätting är ej tillåten. d1+d2 2 >0,9dn d2 A A d1 A-A Kättingen måste vara slak och närliggande länkar vridna åt sidan för att frilägga den inre ändytan på varje länk för inspektion. Om längden på parterna i en flerpartskätting är olika kan överbelastning misstänkas. Kassera redskapet

53 Tillsyn och skötsel Rost Tänk på att även galvaniserad stållina rostar. Böj isär och blotta de inre kardelerna för inspektion. Trådbrott Försvagar stållinan och ger upphov till stickskador Vid trådbrott skall tråden försiktigt böjas fram och tillbaka tills den går av. Tråden får inte nypas av med tång. Chockverkan Snabb belastning eller avlastning (chockverkan) kan resultera i skador enl. bilden. Kassera stållinan. Stållinor med kinkbildning eller skadat presslås bör omedelbart kasseras

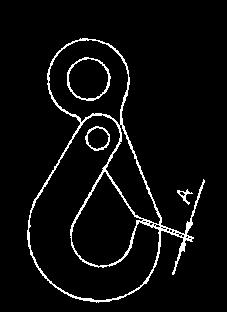

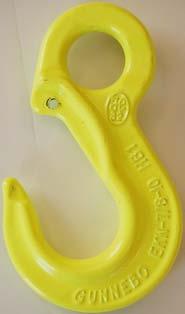

54 Tillsyn och skötsel Komponenter Kontrollera funktionen på krokspärrar, låshylsor till kopplingslänkar mm. - Var uppmärksam på gäspande krokar dvs. krokar som belastats onormalt. Denna tabell anger tillåtet spel mellan krokoch kläppspets i horisontal och vertikal riktning. Storlek Max. spel A (mm) Max spel B (mm) (Spel utan att belasta fjädern) (endast BK) Kontroll vid service Kontroll vid service BK/ OBK-6-8 2,2 3,5 BK/OBK-7/8-8 2,7 4,5 BK/OBK ,0 6,0 BK/OBK ,3 7,0 BK/OBK ,0 9,0 BK/OBK-18/20-8 5,5 10,0 BK/OBK ,0 11,0 BK ,5 12,0 BK ,0 13,0 - Max tillåten ökning av krokgapet är 10%. - Kopplingsdetaljer såsom G-länkar, öglor och Berglok tillåter ingen förlängning. - Slitaget får ej överstiga 10%. - Håll utkik efter tvärgående sprickor, slitage och övriga skador för samtliga lyftkomponenter

55 Tillsyn och skötsel Mjuka redskap Kassera redskapet om ett bärande garn gått av. Laga redskapet där skyddshöljet skadats. Bränn eller skär sönder kasserade stroppar och sling omedelbart. Bandsling / Bandstropp Varpen delad. Skada genom sned belastning av bandet. Om varpen är hel är bandets styrka oförminskad. Kan repareras av tillverkaren eller kasseras. Rundsling Höljet upprivet vid glidning mot grov obearbetad yta. Det bärande garnet är intakt. Repareras av tillverkaren eller kasseras. Stor lyftvinkel möjliggör bandglidning. Resultat - friktionsskada med hård och glansig skadeyta. Vik bandet dubbelt vid skadan, så ser du skadans omfattning. Vid kantskada över 5% av bandbredden skall redskapet kasseras. Skarpa kanter kombinerat med hög belastning och gods i rörelse resulterar i skärskador. Ett bärande garn har gått av. Kasseras

56 Tillsyn och skötsel Registerhållning Lämplig registerhållning är väsentligt för en säker användning av lyftredskapet. Registret skall beskriva redskapen och identifikationsmärkningar. Besiktningsperioder och provningsintervall bör bestämmas och föras in i registret. Efter varje inspektion skall redskapens tillstånd föras in i registret. Resultatet av varje kontroll skall noteras. Vid varje reparationstillfälle skall orsaker och beskrivning av åtgärden föras in i registret. Registret är en löpande beskrivning av redskapet och påvisar att det har blivit regelbundet kontrollerat, provat och underhållet och är i gott tillstånd för användning

57 Tillsyn och skötsel 112 Handlingsplan gällande fortlöpande tillsyn 1. Öglor Slitage på öglor får ej överstiga 10% av utgångsmaterialet. Permanent förlängning av öglor är ej tillåtet. Slipa bort vassa hack och skägg vid utmanglad yta. OBS. Vid kraftigt utmanglad yta skall öglan kasseras. 2. Kopplingslänkar Slitage på kopplingslänkar får ej överstiga 10% av utgångsmaterialet. Permanent förlängning av kopplingslänkar är ej tillåtet. Slipa bort vassa hack och skägg vid utmanglad yta. Kan ej länken leda har den förmodligen varit överbelastad, kontrollera att pinnen låser i hylsan. BL, kontrollera att låsstiften låser axeln. 3. Kätting Slitage på kätting får ej överstiga 10% av utgångsmaterialet. Slitaget definieras som reduktion av medeldiametern hos materialtvärsnittet, mätt i två vinkelräta riktningar. Se sid 100. Permanent förlängning av kätting är ej tillåtet. Slipa bort vassa hack och skägg vid utmanglad yta. 4. Krokar Slitage på krokar får ej överstiga 10% av utgångsmaterialet. Max tillåten permanent ökning av krokgap är 10%. Slipa bort vassa hack och skägg vid utmanglad yta. 5. Stållinestroppar Stållinor med kinkbildning eller skadat presslås skall kasseras. Koncentrerat trådbrott på en kardel får högst uppgå till 3 trådar. På en sträcka av 6 x diametern max 6 trådbrott respektive 30 x diametern max 14 trådbrott. Tänk på att stållinan kan rosta inifrån, böj isär och blotta de inre kardelerna för inspektion. Vid trådbrott skall tråden böjas av för att ej bli vass. 6. Rundsling / Bandsling / Bandstropp Rundsling: Har det blivit hål i skyddsduken så att skräp kan tränga in bör man kassera. När skyddsduken gått sönder och ett garn gått av skall det kasseras. Man måste känna på slinget runt om så att det inte är några ojämnheter inuti t ex trådbrott som resulterar i klumpar och ojämnheter. Bandsling / Bandstropp: Vid djupa friktionsskador skall redskapet kasseras. Har skoning i ögon nötts ut, kassera eller reparera. Vid kantskada över 5% av bandbredden skall redskapet kasseras. Kontrollera att sömmarna är hela. 113

58 Vill du veta mera? Försäljning/Huvudlager Göteborg Box Göteborg Tel Fax E-post: Copyright Gunnebo Industrier AB 114
