1 HÅLLBARA Prefablösningar

2

3 TRANSPORTANKARSYSTEM Kulankare, hylsankare, lyftverktyg TRANSPORTANKARSYSTEM Förankringssystem Ankarskenor, valvavstängare, kantskyddsvinkel, pelarfot, svetsplåtar, gängade infästningar Förankringssystem ARMERINGSsystem Distanser, balkonginfästning, skjuvarmering, förtagningslåda ARMERINGSsystem MAGNETER OCH FORMSÄTTNING BETONGFASADER Fasadförankring, sandwichankarsystem BETONGFASADER MAGNETER OCH FORMSÄTTNING

4

5 lite OM MÄstare i grenen DOlD nytta En gång myntade någon av de mer kända industrimagnaterna i Sverige uttrycket Att verka men inte synas vilket han lyckades tämligen väl med och hans imperium står fortfarande stadigt i affärsvärldens stormar. Om man vill leka med liknelser lite skulle vi på HALFEN-DEHA kunna ha samma måtto och mål för våra produkter; de verkar utan att synas (oftast) och de står pall för alla stormar du kan tänka dig. Men det räcker inte riktigt att vara vitsig när man arbetar med stora husprojekt, vägar och broar som skall produceras med högsta kvalitet till bästa ekonomiska kalkyl. Då måste vi kunna förklara och visa varför HALFEN-DEHAs produkter och lösningar ofta är överlägset bäst i det projekt du skall genomföra. Det är därför vi gjort den här boken. Den riktar sig främst till dig som verkar i prefabindustrin, men kan gott tjäna som inspiration och idégivare till alla som jobbar i byggbranschen. Bläddra vidare så kanske något som tidigare varit osynligt för dig blir synligt och användbart i ditt nästa projekt! Mölnlycke 2007 HALFEN-DEHA AB

6

7 TRANSPORTANKARSYSTEM TRANSPORTANKARSYSTEM Intelligenta och hållbara kopplingar mellan komponenter och material i modern byggnation.

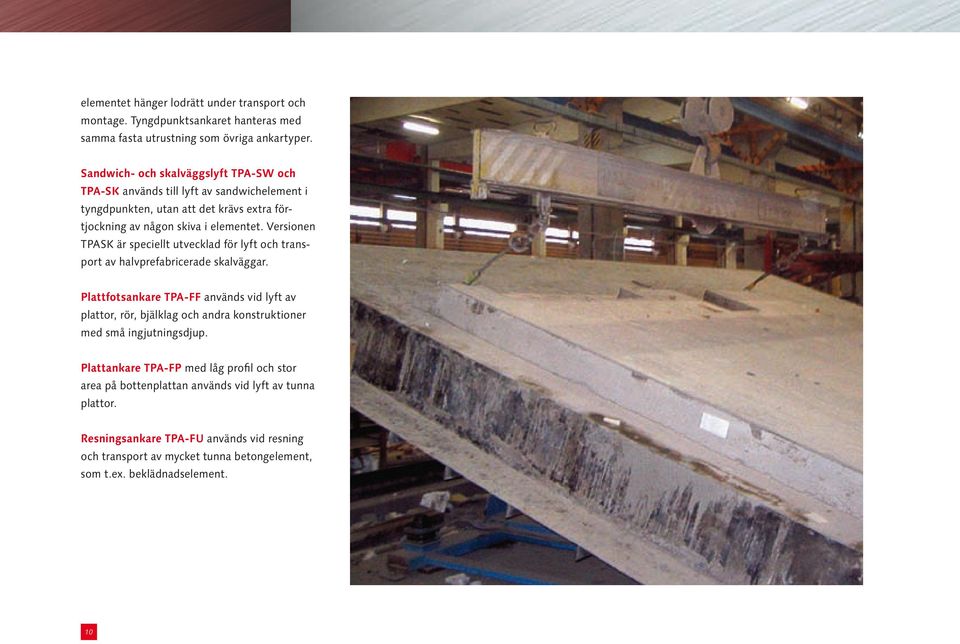

8 LYFT AV VÄGGELEMENT OCH ANDRA TUNNA BETONGELEMENT Frimeda Transportankarsystem minimerar risken för skador på elementet i samband med lyftsituationer, som annars lätt kan uppstå när du lyfter tunna betongelement. Transportankarna gjuts in i betongelement med hjälp av ursparningskroppar. Dessa avlägsnas efter gjutningen och lämnar kvar en skålformad ursparning i betongen där ankarets huvud sticker upp. Frimeda Ringkoppling kopplas sedan med ett enkelt grepp på ankaret. Efter lyft kopplar man lossa ringkopplingen lika lätt som man kopplar på det. Lastupptagningen kan enkelt förlängas genom att armeringen kopplas till ankaret vilket ger höjd säkerhet. All eventuell tilläggsarmering kopplas direkt till ankaret. Frimeda Transportankarsystem finns i olika lastgrupper, från 0,7 till 26,0 ton. Alla ingående delar i systemet är individuellt anpassade till varandra så att största möjliga enkelhet och 8

9 säkerhet uppnås. Både ringkopplingen och ankaret är märkta med respektive lastgrupp för att undvika felkoppling. Gummiursparningarna har olika färger för att markera lastgruppstillhörighet. Andra fördelar är att man får en slät betongyta utan uppstickande delar. Ringkoppling TPA-R1 består av två delar; anslutningsbygel och kopplingsring. Bygeln är ledbar i alla riktningar och kopplingen är utrustad med en kraftig låsregel, som mekaniskt sammankopplas med det ingjutna ankaret. Ringkopplingen levereras i lastgrupper från 2,5 ton till 26,0 ton. Ringkoppling TPA-R2 och TPA-R3 med vajer har identiska kopplingsringar och låsreglar som TPA-R1. Ringkopplingarna levereras i lastgrupper från 1,25 ton till 26,0 ton. Universalankare TPA-FS med extra ovalhål är ett mångsidigt ankare som ger optimal förankring i både tunnväggiga element och grövre konstruktioner. Vanliga användningsområden är väggelement, balkar, bjälklag och plattor. Tvåhålsankare TPA-FZ används huvudsakligen vid lyft av tunnväggiga element och pelare. Huvudet är utformat på samma sätt som universalankaret och nedtill finns ytterligare ett hål för förankringsbygeln som vanligtvis utformas så att den täcker hela elementlängden. Resningsankare TPA-FA är utformad så att ringkopplingen tar stöd mot ankarhuvudet istället för betongkanten vid sidobelastning. Kraften förs därmed in i ankaret och inte i betongkanten, vilket garanterar elementhantering utan skador. Det huvudsakliga användningsområdet är tunna väggelement vid gjutning där resningsbord saknas, men även vid transport och montage ger resningsankaret bästa tänkbara säkerhet. Ensidigt resningsankare TPA-FE har samma användningsområden som FA men används i huvudsak vid tillfällen där elementet endast skall resas åt ett håll. Genom att ankaret är smalare förenklas också placeringen vid gjutning av mycket tunna element. Sandwichlyft (tyngdpunktsankare) TPA-FX används vid lyft och transport av sandwichelement med excentrisk tyngdpunkt. Genom att ankarets angreppspunkt för ringkopplingen vinklats, gjuts det in så att lyftpunkten flyttas till hela elementets tyngdpunkt. Detta medför att FRIMEDA TRANSPORTANKARE Minimerar risken för skador och efterlagning. Ger god totalekonomi. Särskilt lämpat för lyft av tunna betongelement, t.ex. väggelement. Många olika typer av ankare. Lastgruppsindelning säkerställer att felkoppling inte sker. Slät betongyta utan uppstickande delar. Kan användas till alla typer av prefabricerade betongelement. Lastgrupper från 0,7 till 26 ton. 9

10 elementet hänger lodrätt under transport och montage. Tyngdpunktsankaret hanteras med samma fasta utrustning som övriga ankartyper. Sandwich- och skalväggslyft TPA-SW och TPA-SK används till lyft av sandwichelement i tyngdpunkten, utan att det krävs extra förtjockning av någon skiva i elementet. Versionen TPASK är speciellt utvecklad för lyft och transport av halvprefabricerade skalväggar. Plattfotsankare TPA-FF används vid lyft av plattor, rör, bjälklag och andra konstruktioner med små ingjutningsdjup. Plattankare TPA-FP med låg profil och stor area på bottenplattan används vid lyft av tunna plattor. Resningsankare TPA-FU används vid resning och transport av mycket tunna betongelement, som t.ex. beklädnadselement. 10

11 TPA-R2 TPA-R3 TPA-FX TPA-FF TPA-R1 TPA-FA TPA-FU TPA-FP TPA-SW TPA-FS TPA-FE TPA-FZ 11

12 lyft av betongelement MeD MYCKet betongomslutning - PlattOr, Pelare OCH balkar DEHA Kulankarsystem gör att man alltid får ett rakt drag i kulankaret och att universalhuvudets lyftbygel kan ligga parallellt med betongytan utan reducering av lastkapaciteten. Lämpar sig också mycket bra för hantering av betongrör. Kulankarsystemet består av olika typer av kulankare med tillhörande universalhuvud och används vid lyft och transport av betongelement. Några av systemets fördelar är att man får en bra lastupptagningsförmåga även vid korta ingjutningsdjup. Kulankaret är att föredra vid doppmontage. Kulankarna gjuts in i betongelement med hjälp av ursparningskroppar. Dessa avlägsnas efter gjutningen och lämnar kvar en skålformad ursparning i betongen där ankarets huvud sticker upp. 12

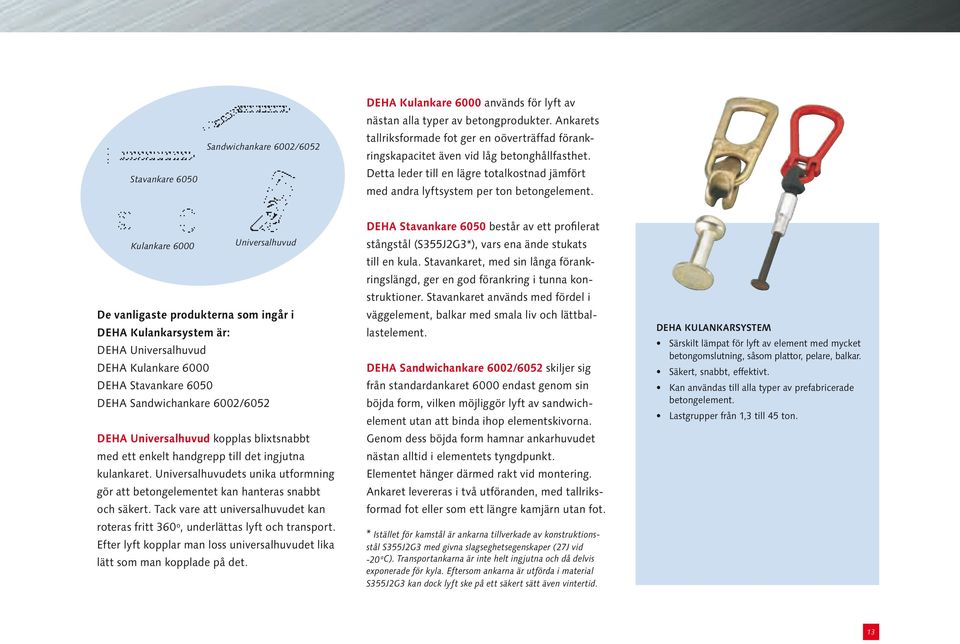

13 Stavankare 6050 Sandwichankare 6002/6052 DEHA Kulankare 6000 används för lyft av nästan alla typer av betongprodukter. Ankarets tallriksformade fot ger en oöverträffad förankringskapacitet även vid låg betonghållfasthet. Detta leder till en lägre totalkostnad jämfört med andra lyftsystem per ton betongelement. Kulankare 6000 Universalhuvud De vanligaste produkterna som ingår i DEHA Kulankarsystem är: DEHA Universalhuvud DEHA Kulankare 6000 DEHA Stavankare 6050 DEHA Sandwichankare 6002/6052 DEHA Universalhuvud kopplas blixtsnabbt med ett enkelt handgrepp till det ingjutna kulankaret. Universalhuvudets unika utformning gör att betongelementet kan hanteras snabbt och säkert. Tack vare att universalhuvudet kan roteras fritt 360º, underlättas lyft och transport. Efter lyft kopplar man loss universalhuvudet lika lätt som man kopplade på det. DEHA Stavankare 6050 består av ett profilerat stångstål (S355J2G3*), vars ena ände stukats till en kula. Stavankaret, med sin långa förankringslängd, ger en god förankring i tunna konstruktioner. Stavankaret används med fördel i väggelement, balkar med smala liv och lättballastelement. DEHA Sandwichankare 6002/6052 skiljer sig från standardankaret 6000 endast genom sin böjda form, vilken möjliggör lyft av sandwichelement utan att binda ihop elementskivorna. Genom dess böjda form hamnar ankarhuvudet nästan alltid i elementets tyngdpunkt. Elementet hänger därmed rakt vid montering. Ankaret levereras i två utföranden, med tallriksformad fot eller som ett längre kamjärn utan fot. * Istället för kamstål är ankarna tillverkade av konstruktionsstål S355J2G3 med givna slagseghetsegenskaper (27J vid -20ºC). Transportankarna är inte helt ingjutna och då delvis exponerade för kyla. Eftersom ankarna är utförda i material S355J2G3 kan dock lyft ske på ett säkert sätt även vintertid. DEHA Kulankarsystem Särskilt lämpat för lyft av element med mycket betongomslutning, såsom plattor, pelare, balkar. Säkert, snabbt, effektivt. Kan användas till alla typer av prefabricerade betongelement. Lastgrupper från 1,3 till 45 ton. 13

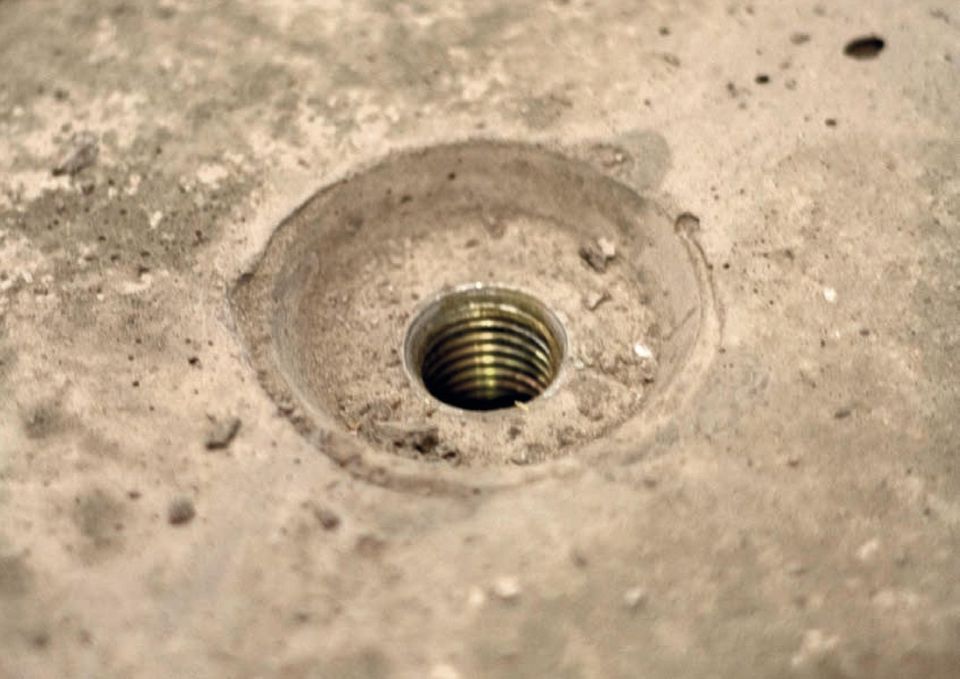

14 ett system för gängade lyft OCH infästningar DEHA Hylsankarsystem består av ingjutningshylsor och vajerlyft med likvärdig lyftkapacitet. Systemets Rd-gängor garanterar att ingen förväxling sker med ingjutningshylsor som inte är avsedda för lyft. DEHA Hylsankarsystem är det kompletta systemet för lyft av alla typer av betongprodukter. Hylsankarna levereras i elgalvaniserat eller i rostfritt syrafast utförande. Systemet består av följande delar: DEHA Perfektlyft 6313 har genom den obegränsade ledbarheten och den lågt liggande lastangreppspunkten mycket goda sneddragsegenskaper. Lyftets Rd-gänga gör att det inte kan användas på hylsor ej avsedda för lyft. De momentkrafter som kan uppstå vid sneddrag begränsas tack vare perfektlyftets låga angreppspunkt. 14

15 Bitekankare 6300S/R Hylsstavankare 6320S/R Perfektlyft 6313 DEHA Bitekankare 6300S/R har en tallriksformad förankring liksom DEHA Kulankare. Tallriksformen ger en oöverträffad förankring även i betong med låg hållfasthet. Bitekankaret används i huvudsak som lyft i en mängd olika betongprodukter, t.ex. tunna väggelement, beklädnadselement, gödselbrunnar och plansilos. Ankaret kan dessutom fungera som infästning. DEHA Hylsstavankare 6320S/R har ett långt kamstål som förankring och är framförallt avsett för användning i tunna konstruktioner med låg betonghållfasthet. DEHA HYLSANKARSYSTEM Ett gängat lyftsystem med rundgänga (Rdgänga) för alla typer av betongelement. Kan inte förväxlas med ingjutninghylsor ej avsedda för lyft. Lastgrupper lika på ingjutningsdel och lyftdon. 15

16 rätt & fel ViD HYlsanKarMOntering För att undvika onödigt slitage av stålvajerdelen på perfektlyftet rekommenderas användning av lyftkrokar och schaklar med en diameter som är minst 4 x stållinans diameter. Ankaret måste skruvas fast tätt intill ursparningskroppen. Ankaret får inte sticka upp ovanför betongytan. Perfektlyftet måste skruvas ned i ankaret så långt det är möjligt. 16

17 BETONGRÖR LÄGGA OCH TRANSPORTERA DEHA Monteringsverktyg ersätter tunga och dyra transportredskap samt andra sammandragningsanordningar. Det är dess utom lätt, underhållsfritt och perfekt för transport och läggning av betongrör. Monteringsverktygen finns från lastgrupp 1,3 ton upp till 5,0 ton och är anpassade för rörlängder mellan 1250 mm och 2250 mm. Valet av monteringsverktyg styrs av kulankarnas lastgrupp och rörets längd. 17

18 Lyftvinklar / Ankarplacering / Flerpunktslyft Lyftvinklar Vid lyft utan Iyftok blir längden på linor och kättingar som grenar ut från krankroken en viktig faktor för kraften som ankarna utsätts för. Denna Iyftvinkel ß ger en resulterande horisontalkraft, som i sin tur ökar linkrafterna med en ökningsfaktor z. Lyftvinkel ß Faktor z O 1,00 7,5 1,01 15,0 1,04 22,5 1,08 30,0 1,16 37,5 1,26 45,0 1,41 52,5 1,64 60,0 2,00 Dragkraften per ankare blir enligt detta: F = z X V tot x 0,5 Ankarplacering Då ankarna är placerade osymetriskt kring elementets tyngdpunkt bör detta korrigeras med hjälp av ett lyftok. Belastningen på ankarna blir ojämn, då inte angreppspunkten för lyft överen stämmer med elementets tyngdpunkt. Den totala lasten kommer alltid att överensstämma med en lodrät linje, från krankroken och genom elementets tyngdpunkt. Vid en osymetrisk anordning (som ovan) kan lasten per ankare räknas fram med följande formler: b F a = V tot x a + b a F b = V tot x a + b Vägledning För att undvika snedhängning hos elementet vid transport, är lyft med ok att föredra. Krankroken placeras då vertikalt över elementets tyngdpunkt S. Vid elementtransport utan ok bör transportankarna gjutas in symetriskt runt elementets tyngdpunkt S. Flerpunktslyft Vid lyft av balkar med mer än två Iyftpunkter eller plattor med flera än tre Iyftpunkter, är det inte längre möjligt att på ett säkert sätt beräkna ankariasterna. Detta går praktiskt ej heller att ordna med symetrisk placering, då en sådan installation kräver millimeter noggrannhet i ingjutningen av ankarna. Även lyftstropparnanas längddifferens sätter stopp för en sådan beräkning. Enligt DIN 3088 tillåts en längddifferens upp till 1 %, för respektive lina i en kopplingsgren. Om de krafter som kommer att påverka 18

19 ankarna inte är kända, måste transportankarna dimensioneras så att hela lasten kan tas upp av ett ankare (enligt arbetsskyddsmyndigheternas föreskrifter UW 18 VBG 9a). Därmed är det bara genom användning av ett speciellt utjämningsok, som en entydig lastfördelning kan ske. Flerpartslyft Statiskt korrekt lastfördelning uppnås med ett ok över två symetriskt placerade ankarpar. Ett trepartslyft som detta, leder till en statiskt bestämd lastfördelning på alla 3 ankarna. Om en som ovan visad uppsättning skall fördela lasten på 4 punkter, måste 2 linslingor parvis över block eller löpande med minsta möjliga friktion användas. Även det nedanstående arrangemanget fördelar lasten på alla 4 ankarna. Optimal lastfördelning erhålls om korsvisa fördelningsbalkar anordnas på oket. Med detta uppnås en klar fördelning av krafterna på 4 punkter och ren axiell belastning som följd. 19

20 Hanteringsblad: Resningsankare TPA-FA - Väggelement, uppresning ur form. Element kan läggas ned. Uppresningsarmeringen placerad på båda sidor om ankaret ger motsvarande egenskaper som bygel för sneddrag (jmf. TPA-FS). Dvs. ingen extra bygel är nödvändig för vändelement. Lasttabell Beteckning TPA-FA- 1,4-20 TPA-FA- 2,5-23 TPA-FA- 4,0-27 TPA-FA- 5,0-29 TPA-FA- 7,5-32 TPA-FA-10,0-39 TPA-FA-12,5-50 TPA-FA-17,0-50 Minsta Minsta väggkanttjocklek avstånd B [mm] er [mm] Max elementvikt, G [kg] α =90º α =75º α =60º α =45º Uppresningsarmering 1) 1 x h1 x L1 [mm] Bygel 2 x L2 B500BT [mm] x 50x x x 50x x x 70x x x 70x x x 90x x x 90x x x140x x x140x x2400 Avformningshållfasthet 16 MPa, Montagehållfasthet 28 MPa. Täckande betongskikt min. 20 mm. 3-faldig säkerhet mot brott vid lyft inom fabriksområde, 4-faldig säkerhet mot brott vid montage. 1) Bygel för uppresning av element ur form. Formsug 1,0 kn/m2 (dvs. stålform). Vid andra förutsättningar dimensioneras erforderlig bygel. 20

21 Hanteringsblad: Resningsankare TPA-FA (forts.) - Väggelement, uppresning ur form. Element kan läggas ned. Bockning av bygel vid korta kantavstånd Kantavstånd, er [mm] Beteckning TPA-FA- 1,4-20 TPA-FA- 2,5-23 TPA-FA- 4,0-27 TPA-FA- 5,0-29 TPA-FA- 7,5-32 TPA-FA-10,0-39 TPA-FA-12,5-50 TPA-FA-17,0-50 Vanlig uppresningsarmering Ø1 L1 h1 h2 Ingen inbockning Inbockning, h2 nödvändig [mm] [mm] [mm] [mm] Ø10 Ø12 Ø12 Ø16 Ø20 Ø20 Ø25 Ø Avformning: Trefaldig säkerhet, SF3 Bockad uppresningsarmering (även spegelvänd) Vid lyft enligt andra förutsättningar, kontakta HALFEN-DEHA för dimensioneringshjälp. Montage: Fyrfaldig säkerhet, SF4 Telefon , e-post: teknik@halfen-deha.se 21

22 Hanteringsblad: Universalankare TPA-FS - Väggelement, uppresningsbord. Element får lutas max 15. Lasttabell Beteckning TPA-FS-1,4-11 TPA-FS-2,5-15 TPA-FS-5,0-18 TPA-FS-7,5-26 TPA-FS-10,0-30 TPA-FS-14,0-37 Erforderlig bygel för sneddrag vid vändelement Minsta väggtjocklek B [mm] Minsta kantavstånd er [mm] Max elementvikt, G [kg] α=90 α =75 α =60 α=45 Bygel ØxL B500BT Ø10 x 550 Ø12 x 1000 Ø16 x 1400 Ø20 x 1900 Ø20 x 2400 Ø25 x 2600 Avformningshållfasthet 16 MPa, Montagehållfasthet 28 MPa. Täckande betongskikt min. 20 mm. 3-faldig säkerhet mot brott vid lyft inom fabriksområde, 4-faldig säkerhet mot brott vid montage. 22 Beteckning TPA-FS-1,4-11 TPA-FS-2,5-15 TPA-FS-5,0-18 TPA-FS-7,5-26 TPA-FS-10,0-30 TPA-FS-14,0-37 Bygel Ø2 x L2 B500BT Ø6 x 900 Ø8 x 1200 Ø12 x 1550 Ø16 x 2000 Ø16 x 2300 Ø20 x 2600

23 Hanteringsblad: Universalankare TPA-FS (vägg) (forts.) - Väggelement, uppresningsbord. Element får lutas max 15. Urtag Avformning: Trefaldig säkerhet, SF3 Bord reses till ca 75 Urtag görs med standardiserad urtagslåda för respektive elementtjocklek. Vid lyft enligt andra förutsättningar, kontakta HALFEN-DEHA för dimensioneringshjälp. Montage: Fyrfaldig säkerhet, SF4 Telefon , e-post: teknik@halfen-deha.se 23

24 Hanteringsblad för DEHA Stavankare Väggelement, uppresning ur form. Element får läggas ner. Uppresningsarmering Lasttabell Beteckning , , , , Minsta väggtjocklek B [mm] Minsta kantavstånd er [mm] Max elementvikt, G [kg] α=90 α=75 α=60 α=45 Uppresningsarmering ØxLxh [mm] Ø10x800x75 Ø12x900x95 Ø12x900x95 Ø16x1100x120 Ø20x1400x145 Ø20x1400x95 2) Avformningshållfasthet 16 MPa, Montagehållfasthet 28 MPa. Täckande betongskikt min. 20 mm. 3-faldig säkerhet mot brott vid lyft inom fabriksområde, 4-faldig säkerhet mot brott vid montage. 1) Bygel används när element uppreses ur form. Formsug 1,0 kn/m2 (dvs stålform). 2) Bygel placeras mot ankaret nedanför ursparningen (för erforderligt täckskikt). 24 Bygeln placerad över och direkt mot ankarets ursparning Bygeln placerad över och direkt mot ankaret

25 Hanteringsblad för DEHA Stavankare 6050 (forts.) - Väggelement, uppresning ur form. Element får läggas ner. Bockning av bygel vid korta kantavstånd Kantavstånd, er [mm] Beteckning Ingen inbockning Inbockning, h2 nödvändig , , , , Vanlig uppresningsarmering Ø1 [mm] L1 [mm] h1 [mm] h2 [mm] Ø10 Ø12 Ø12 Ø16 Ø20 Ø Avformning: Trefaldig säkerhet, SF3 Uppresning från form Inbockad uppresningsarmering (även spegelvänd) Vid lyft enligt andra förutsättningar, kontakta HALFEN-DEHA för dimensioneringshjälp. Montage: Fyrfaldig säkerhet, SF4 Telefon , e-post: teknik@halfen-deha.se 25

26 Hanteringsblad: DEHA Bitekankare Plattor med lyft placerade i sidan Kapacitetstabell Bitekankarnas stålkapacitet Beteckning Rundgänga, Rd [mm] Längd [mm] Tvärbelastning Maxlast SF4 [kg] 6300S-Rd Rd kg 6300S-Rd Rd kg 6300S-Rd Rd kg 6300S-Rd Rd kg 6300S-Rd Rd kg 6360 Rd Rd kg Kapacitetstabell Betongens kapacitet Beteckning Minsta tjocklek T [mm] Minsta kantavstånd e r [mm] Maxkapacitet, Z [kg] 1) Avformning SF3 16 MPa Montage SF4 25 MPa Tvärkraftsarmering Ø x L [mm] 2) 6300S-Rd kg 500 kg Ø6 x S-Rd kg 1000 kg Ø8 x S-Rd kg 1600 kg Ø10 x S-Rd kg 2200 kg Ø12 x S-Rd kg 2900 kg Ø16 x Rd kg 4000 kg Ø16 x ) Förutsätter att DEHA Bitekankare försänks 10 mm med SNAP Spikbricka NTR och att lyft sker med DEHA Perfektlyft ) Täckande betongskikt 25 mm OBS! Om plattor skall resas och lyftas stående i två ankare (axiellt belastade ankare) kan ytterligare tilläggsarmering eller längre bitekankare behövas. 26

27 Hanteringsblad: DEHA Bitekankare 6300 (forts.) - Plattor med lyft placerade i sidan Statiskt bestämt lyft Fyrpunktslyft med fördelnings-ok jämn lastfördelning till 4 ankare. Lasttabell Maximal elementvikt Beteckning Minsta tjocklek T [mm] Minsta kantavstånd e r [mm] Max elementvikt, G [kg] Tvärkraftsarmering Ø x L [mm] Avformn. SF3 Montage SF4 α=90 α=60 α=90 α=60 α= S-Rd Ø6 x S-Rd Ø8 x S-Rd Ø10 x S-Rd Ø12 x S-Rd Ø16 x Rd Ø16 x 1000 Avformningshållfasthet 16 MPa, Montagehållfasthet 25 MPa. Formsug 1,0 kn/m 2 3-faldig säkerhet mot brott vid lyft inom fabriksområde, 4-faldig säkerhet mot brott vid montage. Statiskt obestämt lyft Fyrpunktslyft utan fördelnings-ok lastupptagning i 2 ankare. Lasttabell Maximal elementvikt Beteckning Minsta tjocklek T [mm] Minsta kantavstånd e r [mm] Max elementvikt, G [kg] Tvärkraftsarmering Ø x L [mm] Avformn. SF3 Montage SF4 α=90 α=60 α=90 α=60 α= S-Rd Ø6 x S-Rd Ø8 x S-Rd Ø10 x S-Rd Ø12 x S-Rd Ø16 x Rd Ø16 x 1000 Avformningshållfasthet 16 MPa, Montagehållfasthet 25 MPa. Formsug 1,0 kn/m 2 3-faldig säkerhet mot brott vid lyft inom fabriksområde, 4-faldig säkerhet mot brott vid montage. 27

28 Hanteringsblad: DEHA Bitekankare Plattor med lyft placerade i överytan Följande kapacitets- och lasttabeller förutsätter att DEHA Bitekankare 6300 gjuts in med hjälp av SNAP Spikbricka NTR som försänker ankaret 10 mm ner i plattan. Lyft ska ske med DEHA Perfektlyft Kapacitetstabell Bitekankarnas stålkapacitet Beteckning Rundgänga, Rd [mm] Längd [mm] Maxlast SF4 [kg] 6300S-Rd Rd kg 6300S-Rd Rd kg 6300S-Rd Rd kg 6300S-Rd Rd kg 6300S-Rd Rd kg Kapacitetstabell Betongens kapacitet Beteckning Minsta tjocklek T [mm] Minsta kantavstånd 3 L 1 [mm] Utdragskapacitet, Z [kg] 1) Avformning SF3 Montage SF4 16 MPa 20 MPa 25 MPa 28 MPa 6300S-Rd S-Rd S-Rd S-Rd S-Rd ) Förutsätter att bitekankarna försänks 10 mm med SNAP Spikbricka NTR. 28

29 Hanteringsblad: DEHA Bitekankare 6300 (forts.) - Plattor med lyft placerade i överytan Statiskt bestämt lyft Fyrpunktslyft med fördelnings-ok jämn lastfördelning till 4 ankare. Lasttabell Maximal elementvikt Max elementvikt, G [kg] Beteckning Avformningslyft Montagelyft α=90 α=75 α=60 α=90 α=60 α= S-Rd S-Rd S-Rd S-Rd S-Rd Avformningshållfasthet 16 MPa, Montagehållfasthet 25 MPa. Formsug 1,0 kn/m 2 3-faldig säkerhet mot brott vid lyft inom fabriksområde, 4-faldig säkerhet mot brott vid montage. Statiskt obestämt lyft Fyrpunktslyft utan fördelnings-ok lastupptagning i 2 ankare. Lasttabell Maximal elementvikt Max elementvikt, G [kg] Beteckning Avformningslyft (16 MPa) Montagelyft (28 MPa) α=90 α=75 α=60 α=90 α=60 α= S-Rd S-Rd S-Rd S-Rd S-Rd Avformningshållfasthet 16 MPa, Montagehållfasthet 25 MPa. Formsug 1,0 kn/m 2 3-faldig säkerhet mot brott vid lyft inom fabriksområde, 4-faldig säkerhet mot brott vid montage. 29

30 Hanteringsblad: DEHA Sandwichankare Väggelement, uppresning ur form. Element får läggas ner. Förtjockningar Lasttabeller Beteckning Min. B 3) [mm] Min. Tp 1) [mm] Min. e r [mm] Max elementvikt, G [kg] α=90 α=75 α=60 α=45 Uppresningsarmering B500BT 2) Ø x L x h , Ø10 x 800 x , Ø12 x 900 x , Ø16 x 1100 x Ø20 x 1400 x Ø20 x 1400 x 145 Avformningshållfasthet 16 MPa, Montagehållfasthet 28 MPa. Täckande betongskikt min. 20 mm. 3-faldig säkerhet mot brott vid lyft inom fabriksområde, 4-faldig säkerhet mot brott vid montage. 1) Vid större mått, Tp till elementets tyngdpunkt (lyftpunkt) ökas förtjockningen bredd, B med motsvarande mått. 2) Vid korta kantavstånd kan bygeln behöva bokas ner (se nästa sida). 3) För vändelement ökas min. B med 35 mm så att ankaret blir helt ingjutet i toppen. Beteckning Min. B [mm] Min. H f [mm] Min. B f [mm] , , ,

31 Hanteringsblad: DEHA Sandwichankare 6052 (forts.) - Väggelement, uppresning ur form. Element får läggas ner. Bockning av uppresningsarmering vid korta kantavstånd Kantavstånd, er [mm] Beteckning , , , L1 h1 h2 Ø1 Ingen Inbockning, [mm] [mm] [mm] [mm] inbockning h2 nödvändig Vanlig uppresningsarmering Ø10 Ø12 Ø16 Ø20 Ø Avformning: Trefaldig säkerhet, SF3 Bockad uppresningsarmering (även spegelvänd) För vändelement och lyft som sitter nära kant behövs kompletterande armering (S-bygel) för sneddrag. Jämför TPA-FS i väggelement. Vid lyft enligt andra förutsättningar, kontakta HALFEN-DEHA för dimensioneringshjälp. Montage: Fyrfaldig säkerhet, SF4 Telefon , e-post: teknik@halfen-deha.se 31

32 Hanteringsblad: Kulankare Väggelement, uppresning ur form. Element får läggas ner. Uppresningsarmering Lasttabell Beteckning , , , , , Minsta Minsta Max elementvikt, G [kg] AS 2) väggkantb500bt tjocklek avstånd 1) α=90 α=75 α=60 α=45 [mm2] B [mm] er [mm] Bygel 3) ØxLxh B500BT Ø8x600x60 Ø10x700x75 Ø12x900x95 Ø12x900x95 Ø16x1100x120 Ø16x1100x120 Ø16x1100x120 Ø20x1400x95 4) Ø20x1400x150 Bygeln placerad över och direkt mot ankarets ursparning Bygeln placerad över och direkt mot ankaret Avformningshållfasthet 16 MPa, Montagehållfasthet 28 MPa. Täckande betongskikt min. 20 mm. 3-faldig säkerhet mot brott vid lyft inom fabriksområde, 4-faldig säkerhet mot brott vid montage. 1) Vid mindre kantavstånd används stavankare ) Område för tilläggsarmering 2 L1. A S reduceras med befintlig armeringsmängd. 3) Bygel används när element uppreses ur form. Formsug 1,0 kn/m2 (dvs stålform). Vid andra förutsättning dimensioneras erforderlig bygel. 4) Bygel placeras mot ankaret nedanför ursparningen (för erforderligt täckskikt). 32

33 Hanteringsblad: Kulankare 6000 (forts.) - Väggelement, uppresning ur form. Element får läggas ner. För vändelement och lyft som sitter nära kant behövs kompletterande armering (S-bygel) för sneddrag. Jämför TPA-FS i väggelement. Avformning: Trefaldig säkerhet, SF3 Uppresning från form Vid lyft enligt andra förutsättningar, kontakta HALFEN-DEHA för dimensioneringshjälp. Telefon , e-post: teknik@halfen-deha.se Montage: Fyrfaldig säkerhet, SF4 33

34 Hanteringsblad: Sandwichlyft TPA-SW - Sandwichelement, uppresningsbord. Element får lutas max 15. Lasttabeller Beteckning TPA-SW-2,5-13 Min. e [mm] Min. B [mm] C [mm] Min. T [mm] TPA-SW-2, TPA-SW-2, TPA-SW-2, TPA-SW-2, TPA-SW-5, TPA-SW-5, TPA-SW-5, TPA-SW-5, TPA-SW-5, TPA-SW-5, Max elementvikt, G [kg] α=90 α=75 α=60 α=45 Byglar B500BT Ø x L Ø12x Ø16x1500 Avformningshållfasthet 16 MPa, Montagehållfasthet 28 MPa. Täckande betongskikt min. 20 mm. 3-faldig säkerhet mot brott vid lyft inom fabriksområde, 4-faldig säkerhet mot brott vid montage. 34

35 Hanteringsblad: Sandwichlyft TPA-SW (FORTS.) - Sandwichelement, uppresningsbord. Element får lutas max 15. Avformning: Trefaldig säkerhet, SF3 Vid lyft enligt andra förutsättningar, kontakta HALFEN-DEHA för dimensioneringshjälp. Telefon , e-post: teknik@halfen-deha.se Montage: Fyrfaldig säkerhet, SF4 35

36 Hanteringsblad: Sandwichlyft TPA-FX - Sandwichelement, uppresningsbord. Element får lutas max 15. Förtjockningar Lasttabeller Beteckning Min. B [mm] Min. Tp 1) [mm] Min. e r [mm] Max elementvikt, G [kg] Byglar B500BT α=90 α=75 α=60 α=45 2) Ø 1 x L 1 x h 1 Ø 2 x L 2 TPA-FX-2, Ø10x600x60 Ø12x800 TPA-FX-5, Ø12x700x80 Ø16x1200 TPA-FX-7, Ø16x800x100 Ø25x1400 TPA-FX-10, Ø20x900x110 Ø25x1800 TPA-FX-17, Ø20x1100x110 Ø25x2800 Avformningshållfasthet 16 MPa, Montagehållfasthet 28 MPa. Täckande betongskikt min. 20 mm. 3-faldig säkerhet mot brott vid lyft inom fabriksområde, 4-faldig säkerhet mot brott vid montage. 1) Vid större mått, Tp till elementets tyngdpunkt (lyftpunkt) ökas förtjockningen bredd, B med motsvarande mått. 2) Vid korta kantavstånd kan bygeln behöva bokas ner (se nästa sida). Beteckning Min. B [mm] Min. H f [mm] Min. B f [mm] TPA-FX 2, TPA-FX 5, TPA-FX 7, TPA-FX 10, TPA-FX-17,

37 Hanteringsblad: Sandwichlyft TPA-FX (forts.) - Sandwichelement, uppresningsbord. Element får lutas max 15. Bockning av bygel vid korta kantavstånd Kantavstånd, e r [mm] Beteckning Ingen inbockning Inbockning, h 2 nödvändig Ø 1 [mm] L 1 [mm] h 1 [mm] h 2 [mm] TPA-FX-2, Ø TPA-FX-5, Ø TPA-FX-7, Ø TPA-FX-10, Ø TPA-FX-17, Ø Avformning: Trefaldig säkerhet, SF3 Bord reses till ca 75 Vanlig bygel Inbockad bygel (även spegelvänd) Vid lyft enligt andra förutsättningar, kontakta HALFEN-DEHA för dimensioneringshjälp. Telefon , e-post: teknik@halfen-deha.se Montage: Fyrfaldig säkerhet, SF4 37

38

39 förankringssystem Förankringssystem Allt rätt från början. En bra planering underlättar senare montering.

40 flexibla, Justerbara infästningar Halfenskenor ger en spänningsfri infästning samtidigt som man undviker risken för att borra i armeringsjärn vid eftermontering. Ingjutning av ankarskenorna ger också stora arbetsmiljöförbättringar genom eliminering av vita fingrar. Skenorna som är försedda med bultankare eller svetsade ankare levereras färdiga för användning t.ex. med polystyrenfyllning och spikhål. De är enkla att montera genom att helt enkelt spika fast dem i formen. Halfenskenor HTA finns i lastkapaciteter från 5 kn till 38 kn i säkerhetsklass 3 beroende på profilstorlek och utförande. Vissa av skenorna klarar både dynamiska och statiska laster. De kan levereras som varm- eller kallvalsade profiler och i obehandlat, varmförzinkat, rostfritt (A2) eller syrafast (A4) stål. Bultar och övriga tillbehör levereras i motsvarande utföranden. 40

41 Halfenskenor Dynagrip HZA HALFEN Ingjutningsskena Dynagrip är en vidareutvecklad produkt för att ta upp stora laster även i skenans längdriktning. Dynagripskenan har en tandad insida och tillsammans med den tandade hakbulten kan man även ta upp full last i skenans längsgående riktning. Skenorna är varmvalsade och levereras i varmförzinkat samt syrafast (A4) stål. Dessa högpresterande skenor finns i lastkapacitet upp till 12 kn i säkerhetsklass 3 beroende på profilstorlek. Kapaciteten för dynamiska laster är max 3 kn. Tack vare sina små yttre dimensioner är skenan lätt att placera. HALFEN Trapetsskenor HTU HTU-skenorna finns i flera olika profilstorlekar. Skenan används som en ingjuten plåtregel för infästning med självborrande plåtskruv. Vanligtvis levereras skenan i varmförzinkat utförande, men kan även levereras i rostfritt syrafast material. HTA ANVÄNDNINGSOMRÅDEN HTA Som förankring till olika fasadupphängningssystem. Förbindelse mellan betongelement med hjälp av HTA-skenor och förankringsplåt HKZ. Upphängning och förankring av murverk med hjälp av HTA-skenor och tegelförankring typ ML. Infästning av anslutande konstruktioner i trä med hjälp av HTA-skenor och träinfästning typ HSF. Upphängning av ledningar och rör med hjälp av montageskenor. Infästning av takplåt till betongbalk med hjälp av HTU-skenor. Infästning av maskiner och annan utrustning. HZA HTU ANVÄNDNINGSOMRÅDEN HZA Förankring av gejderskenor till hissar med hjälp av Dynagrip HZA-skenor. Infästning av stålbalk mot betongpelare eller betongfundament med hjälp av Dynagrip HZAskenor. Som HTA-skenorna. ANVÄNDNINGSOMRÅDEN HTU Infästning av takplåt till takbalkar. Infästning av dörrar och fönster. Infästning av olika typer träreglar. 41

42 ENKEL FÖRANKRING i VALVKANT HALFEN Valvavstängare med integrerad ankarskena är en nyutvecklad produkt för ingjutning i plattbärlag där någon typ av förankring skall göras i valvkanten på byggarbetsplatsen. Genom att ankarskenan är fixerad på önskad nivå finns ingen risk att den hamnar fel. Valvavstängaren levereras också i bjälklagets fulla höjd vilket medför att gjutning kan påbörjas direkt efter det att plattbärlagen lagts på plats. 42

43 ValVaVstÄngare snabbt och enkelt montage montage till Halfen ankarskena m.h.a. Halfen montagebultar kräver inga specialkunskaper montage med små kantavstånd i tunna bjälklagskonstruktioner montage med stor flexibilitet i sidled montaget är dammfritt och utan hälsoskadliga vibrationer inga specialverktyg eller elanslutningar erfordras man undviker att borra i huvudarmering eller andra ingjutningsdetaljer 43

44 Ekonomi och säkerhet vid montering med Elementinfästning HEF Våra svetsfria infästningsmetoder för montage av betongelement är hämtade direkt från vårt systerbolag i Italien. Metoderna lämpar sig väl som systemlösningar för ett rationellt, ekonomiskt och säkert byggande. Systemen är dessutom direkt adapterbara för svenska förhållanden och finns i flera olika utföranden. Att slippa svetsa eller borra vid montage av betongelement är inte bara smidigt. Med vår nya lösning spar du dessutom tid i varje infästningsmoment. Du kan leverera ett säkert resultat varje gång, jämfört med en svetsad lösning där fogens hållbarhet både kan vara svår att utföra och kontrollera. Detta tillsammans ger dig en ekonomiskt och utförandemässigt hållbar lösning för infästning av betongelement. 44

45 Kräver Kräver ingen ingen specialutbildad personal Kräver ingen specialutbildad personal Lösningen är fullt borr- och svetsfri och kräver ingen specialutbildad personal för att utföra. Enkelheten och självklarheten i lösningen gör det lätt att kommunicera på byggplatserna. Det man tar med sig i infästningsmomentet är ett enkelt handverktyg, skruv, bricka och i vissa fall ett infästningsbeslag. Skruv- och brickdimensionen är standardiserad för alla varianter på lösningar. Lösningen Lösningen är fullt är fullt borr- borr- och och svetsfri svetsfri och och kräver kräver ingen ingen specialutbildad personal för att utföra. Enkelheten Enkelheten och och självklarheten självklarheten i lösningen i lösningen gör gör det det lätt lätt att att kommunicera på på byggplatserna. Det Det man man tar tar med med sig sig i infästningsmomentet i infästningsmomentet är är ett ett enkelt enkelt handverktyg, handverktyg, skruv, skruv, bricka bricka och och i vissa vissa fall ett infästningsbeslag. Skruv- och brickdimensionen är standardiserad för alla varianter på fall ett infästningsbeslag. Skruv- och brickdimensionen är standardiserad för alla varianter på lösningar. lösningar. Pelare Pelare Fasadelement Fasadelement Fasadelement Fasadelement Full justerbarhet med stabil inpassning Full justerbarhet med stabil inpassning Infästningen är fullt justerbar i tre inriktningar och utförs snabbt och enkelt. Designen är genomtänkt för precision och självklarhet i infästningsmomentet. Ett exempel är den räfflade Infästningen är fullt justerbar i tre inriktningar och utförs snabbt och enkelt. Designen är inpassningen mellan infästningsbeslag och bricka som bidrar till ökad stabilitet och säkerhet. genomtänkt för precision och självklarhet i infästningsmomentet. Ett exempel är den räfflade Systemet finns i flera olika utföranden. inpassningen mellan infästningsbeslag och bricka som bidrar till ökad stabilitet och säkerhet. Systemet finns i flera olika utföranden. full justerbarhet med stabil inpassning Infästningen är fullt justerbar i tre inriktningar och utförs snabbt och enkelt. Designen är genomtänkt för precision och självklarhet i infästningsmomentet. Ett exempel är den räfflade inpassningen mellan infästningsbeslag och bricka som bidrar till ökad stabilitet och säkerhet. Systemet finns i flera olika utföranden. sju skäl ATT VÄLJA HALfen-DeHAs elementförankringar Snabba Säkra Justerbara Enkla Borrfria Svetsfria Ekonomiska 45

46 en svetsfri TOTALLösning MeD OsYnLigA fasadelementkonsolen HOP HEF kan användas separat eller kombineras med HALFEN-DEHAs andra genomtänkta lösningar, t.ex. HOP-systemet som är en flexibel och svetsfri metod för upphängning av fasad-element. Förutom att HOP-systemet borgar för säkerhet, enkelhet och lönsamhet, ger den utrymme för helt nya arkitektoniska möjligheter inom prefabbyggnation. Infästningarna är nämligen helt dolda. HOP-systemet tar inte mycket utrymme, vilket gör att det även kan användas mellan fasadelement, exempelvis vid stora portöppningar. HOP-komponenter 1. Förankringshylsa 2. Pelarursparning 3. Upplagskonsol 4. Montagebeslag 5. Elementursparning 46

47 oniska möjligheter inom prefab-byggnation. Infästningarna är temet tar inte mycket utrymme, vilket gör att det även kan t, exempelvis vid stora portöppningar HOP-komponenter 1. Förankringshylsa 2. Pelarursparning 3. Upplagskonsol 4. Montagebeslag 5. Elementursparning HOP-komponenter 1. Förankringshylsa 2. Pelarursparning HOP med öppen undersida 3. Upplagskonsol HOP med öppen undersida 4. Montagebeslag 5. Elementursparning HOP med dolt montage sju skäl ATT VÄLJA HALfen-DeHAs elementförankringar Snabba Säkra Justerbara Enkla Borrfria Svetsfria Ekonomiska HOP med dolt montage HOP med dolt montage 47

48 MONTERING AV BETONGELEMENT MED SVETSPLÅTAR Genom att gjuta in fästplåtar i betongelementet är det möjligt att göra svetsinfästningar i betongens yta. Dessa infästningar och förbindningar kan vara antingen fixerande/hållande eller kraftöverförande. Temporära förbindningar används t.ex. vid fixering av väggelement innan man gjuter den bärande fogen mellan elementen. Förbindningen tar ingen last i den slutliga konstruktionen och lastverkan under monteringsskedet är relativt liten. Vanligen används då små fästplåtar, SBKL 50/100 och 100/100. Kraftöverförande förbindningar bär laster i den färdiga konstruktionen. Det kan vara infästning av pelare och andra stomdetaljer. Här bör förutom säkerhet mot brott även branddimensionering och beständighet beaktas. 48

49 Fästplåt SBKL har kort studshuvudförankring. Finns i höjder mellan 100 och 300 mm, bredden är mellan 50 och 300 mm och ingjutningdjupet är från 68 till 165 mm. Fästplåt KL har kamstångförankring. Finns i höjder mellan 100 och 300 mm, bredden är mellan 50 och 300 mm och ingjutningdjupet är från 218 till 315 mm. Fästplåt AKL har studsförsädda kamstänger. Finns i höjder mellan 150 och 300 mm, bredden är mellan 150 och 300 mm och ingjutningdjupet är från 161 till 165 mm. Fästplåt SBKL Fästplåt AKL Fästplåt JAL är en grov fästplåt med studsförsädda. Finns i höjder mellan 150 och 1000 mm, bredden är mellan 150 och 1000 mm och ingjutningdjupet är från 220 till 280 mm. Fästplåt JAL Fästplåt KL 49

50 SKYDD AV UTSATTA BETONGHÖRN HALFEN Kantskyddsvinkel HKW är det optimala för att skydda hörnen på pelare och betongväggar, t.ex. i industrilokaler och garage där risk för påkörning m.m. föreligger. Kantskyddsvinkel HKW finns i varmgalvaniserat och rostfritt utförande och båda har påsvetsade ingjutningskramlor. Finns i längder från 500 mm till 2 meter. 50

51 Halfen KantsKYDDsVinKel Tack vare att vinkeln är 92 O, får man vid gjutning en mycket mjuk övergång mellan stål och betong, vilket minimerar risken för fläkning. Den u-formade kramlan gör kantskyddet lätt att montera. 51

52 förankring av betongpelare HALFEN Pelarfot HCC är ett komplett program för förankring av prefabricerade betongpelare till ingjutna grundbultar. HALFEN pelarfötter kan också användas för sammankoppling av våningshöga, prefabricerade betongpelare. Grundbulten som gjuts in i betongpelarens ovankant går genom bjälklaget och förankras till nästa betongpelare. Sortimentet omfattar kapaciteter från 54 kn till 855 Kn. Dimensionerade lastkapacitet Fd (kn) enligt BKR 03, BSK 99 och BBK 04. Prefabricerad betongpelare med ingjutna HALFEN pelarfötter HCC förankras till betongfundamentet med hjälp av HALFEN grundbult HAB. 52

53 1 2 Betongpelare: Pelarfötterna fästs till ändavstängare i gjutformen. Efter gjutning avlägsnas mallen och de undre muttrarna/ brickorna skruvas på grundbulten. Betongfundament: Med hjälp av en monteringsmall placeras grundbultarna i gjutformen. Betongpelaren lyfts på och de övre muttrarna och brickorna skruvas på. 3 4 När pelaren är i rätt läge dras muttrarna åt. Förankringen mellan pelarfot och grundbult gjuts in med hjälp av expanderbruk. Halfen PelarfOt Enkel och snabb montering i form. Justerbar och snabb montering på byggarbetsplatsen. Tål full belastning på pelarfoten direkt efter montering. Finns i dimensioner från M16 till M52. 53

54 infästning för eftermontering Ett brett sortiment av expanderbult och kemankare. Förutom infästningar och injekteringsmassor finns ytterligare en mängd tillbehör. Expanderskruv B är en pinnskruvsexpander för genomsticksmontage som levereras i el- eller varmförzinkat samt syrafast (A4) utförande. Expanderskruv B-U med extra stor bricka för montage mot trä. Levereras i el- eller varmförzinkat samt syrafast (A4) utförande. Expanderskruv Z kan användas vid montage i sprucken betong. Konans speciella utformning ger mycket god prestanda i betongens dragzon, där risk för sprickbildning finns. Expanderskruv Z levereras i el- eller varmförzinkat samt syrafast (A4) utförande. Säkerhetsexpander SL tillverkas i elförzinkat eller syrafast (A4) utförande. Den är utvecklad för att ta stora laster. Säkerhetsexpander SL levereras i tre versioner; SL-S, SL- och SL-SK. 54

55 Slagankare E med invändig gänga som används tillsammans med bult vid olika typer av lätta installationer. Slagankare E levereras i elförzinkat eller syrafast (A4) utförande. Kemankare VA ger en spänningsfri infästning som tillåter höga laster och små kantavstånd. Kemankaret består av en glaspatron med innehåll av kvartssand samt en helgängad pinnskruv som roteras fast vid montage. Pinnskruven levereras i el- och varmförzinkat utförande samt syrafast (A4). Expanderskruv B Expanderskruv Z Kemankare VA Hammarpatron VE-P är ett kemankare till armeringsstänger. Stången behöver inte roteras och kan därför ha en plan snittyta. VE-P-systemet bygger på vidhäftning i borrhålet. Det är därför mycket viktigt att hålet rengörs noggrant före montage. Säkerhetsexpander SL Hammarpatron VE-P Injekteringsmassa VM används för ingjutning av kamjärn, gängstänger eller hylsor i betong, tegel eller natursten. Systemet består av patroner i flera storlekar och utföranden, injekteringspistoler, gängstänger och hylsor. För bästa miljöval rekommenderas injekteringspatron VM-SF 345, som innehåller styrenfri massa. Slagankare E Injekteringsmassa VM 55

56 HYlsOr för lättare infästningar Hylsa 1140 är som 1130 men utan spikfläns. Hylsan levereras gulkromaterad eller i rostfritt syrafast utförande. VEMO ingjutningshylsor är ett komplett och välkänt begrepp inom byggindustrin. Produkterna används i huvudsak till lättare infästningar. Hylsa 995 är en hylsa med klämd ände för små laster. Hylsan levereras gulkromaterad eller i rostfritt syrafast utförande. Hylsa 995-G är som hylsa 995, men med ett hål i den klämda änden. Hylsan levereras gulkromaterad eller i rostfritt syrafast utförande. Hylsa 1074-A är en kraftigare, massiv hylsa med tvärpinne. Hylsan levereras gulkromaterad eller i rostfritt syrafast utförande. Skarvmutter 1551 är en rund hylsa med genomgående gänga avsedd för skarvning. Hylsan levereras gulkromaterad eller i rostfritt syrafast utförande. Bultankar 1988 är en kraftig infästning för stora laster. Levereras gulkromaterad eller i rostfritt syrafast utförande. Hylsa 1036-G är som 995-G och med spikfläns i plåt. Hylsan levereras gulkromaterad eller i rostfritt syrafast utförande. Hylsa 1130 är en hylsa med klämd och vinklad ände. Hylsan har även spikfläns i plåt. Hylsan levereras gulkromaterad eller i rostfritt syrafast utförande. 56

57 Hylsa 1130 Hylsa 1074-A Bultankar 1988 Hylsa 1140 Hylsa 995-G Skarvmutter 1551 Hylsa 995 Hylsa 1036-G 57

58

59 Systemlösningar som rationaliserar produktion och montering av betongelement från distanser till armeringsskarvar ARMeRingsTeKniK ARMeRingssYsTeM ARMeRingssYsTeM

60 armeringsdistanser av Hög KValité Distanshållarna finns i många modeller anpassade för gjutning av prefabricerade betongelement. I programmet ingår även andra distansprodukter och hjälpmedel för gjutning. Vår produktion finns i Mölnlycke. Då distanshållarens uppgift är att säkerställa täckskiktet och rostskyddet, bör den uppfylla följande krav: Stabil, så att den före eller under gjutning och vibrering inte komprimeras, spricker eller förändrar läge. Utformad för bästa möjliga betongomslutning runt armeringen. Tillverkad av material som tål kyla, värme och alkalier utan att förändras. Garantera en säker fixering till armeringen. 60

61 SNAP Markdistans SMD används vid mjuka underlag, t.ex. isolering och sand. Distansen klarar järn upp till 16 mm diameter och botten - plattans diameter är 90 mm. Distansens ursparningshål ger en utmärkt betongomslutning runt armeringen. De två täckskiktsmåtten är tydligt markerade på bottenplattan. Beräkna 2-3 st. distanser per m 2. Ett tips är att montera distansen i nätkrysset innan nätet läggs i formen. Varierande färger. Distanslist Mark. Listen används då armeringen skall placeras på mjuka underlag, t.ex. sand och isolering. Lägg listen med den plana sidan nedåt. De utstansade hålen gör att listen väl gjuts in i betongen. Grå färg. Levereras i 2 m-längder. SNAP Variant. En mycket stabil och populär distans som klarar högt ställda krav, både på byggplatser och elementfabriker. Spikbar, liten anliggning mot formen, mycket god betongomslutning och med två täckskikt i varje kloss. Kan förmonteras i armeringskrysset. Variant och är av större och kraftigare utförande. Grå färg. Tips! Ett ännu högre täckskikt kan erhållas genom att någon av de mindre modellerna ställs inuti de två större modellerna. SNAP Universal Robust. Lämpar sig bäst för mindre armeringsjärn och nät. Den är stabil och klämmer hårt runt armeringen. Klarar järn upp till 14 mm diameter. Blir nästan osynlig i betong ytan. Tål att trampas på. Grå färg. SNAP Universal Original. Original kallas även för UNO och är en enklare modell av Universal Robust. Används mest på elementfabriker och där man ej trampar på armeringen. Järn upp till 12 mm diameter. Liten anliggningsyta. Grå färg. SNAP Disakloss. Disaklossen är en populär valvdistans som passar bäst till elementfabrikerna, men även på byggplatsen om lättare armering används. Avsedd för järn upp till 12 mm i diameter. Grå färg. SNAP Topp. Vår minsta valvdistans. Används mest i tunna plattbärlag på elementfabriker. Passar i första hand för nätarmering där man ej trampar på armeringen. Blir oftast osynlig i betongytan. Avsedd för järn upp till 10 mm diameter. Vit färg. SNAP Kryssdistans. Är utvecklad för att användas vid frilagda betongytor. Endast ett stödben mot formen gör att den nästan blir osynlig i betongytan. Avsedd för elementfabriker. Grå färg. Tillverkas även i andra färger på begäran. Apollo med och utan ring. Hög distans som är anpassad till överkantsarmering. Apollo utan ring kan ställas grensle över underkantsarmeringen. Runda fötter ger liten anliggningsyta mot formen. Mycket bra betongomslutning. Vit färg. Distanslist Valv. Används vid valvarmering med nät eller lösjärn. Listen är lätt att hantera och läggs ut både enkelt och snabbt. Finns i dimensioner upp till 50 mm täckskikt. Rejäla ursparningar för bra betongomslutning. Distanslisten bör användas mot innerväggar. Vid betongytor som senare blir utsatta för temperaturväxlingar eller fukt, bör enstaka små distanser användas. Levereras i längder om två meter. Grå färg. Druzack. Modern distanslist för stora ytor. Listen har hög bärkraft och med sin vågform är Druzack mycket tippstabil. Utförandet gör att betongytan inte avskärs linjärt. Är användbar på såväl hårt som mjukt underlag. Innehåller inte PVC. Kompakt paketerad på pall. Längd:800 mm 61
