1 Manual för radiokontroller Innehållsförteckning Allmänt... 2 Radiokontroller... 2 Ny ROCprogramvara... 4 Advanced view... 5 Configure competition... 6 Uppdatering av programvaran i ROC-arna Liveresultat... 8 Meos Automater Fjärrinmating Resultat online Nätverk Två MEOS-klinter på samma dator Två datorer med Crossover-kabel utan router Flera datorer med router Printerinstallation MEOS och skrivare Star TSP Inställning POS-58 för Windows Kortfattad tävlingshjälp för livekontroller och MEOS Lägg upp tävlingen på Eventor Lägg banorna i OCAD Gör ny tävling i Meos Radiokontroller Ordning

2 Allmänt Gången är den att man börjar med att registrera sin radiokontroll. Detta görs bara första gången. Jag har gjort detta för våra radiokontroller så nu finns alla på ROC-servern. De heter: GOK1,GOK2, AOK1, AOK2, VO1 och VO2. Jag har ytterligare två extra kontroller LKA1 och LKA2. Till varje tävling väljer man ut de kontroller, som ska användas och knyter dem till sin tävling. Tävlingen får ett ID-nummer av ROC-servern, detta behövs i Meos. Därefter skapas en tävling på Livderesultat. Den får också ett ID-nummer som används av Meos. När detta är klart är det bara att skapa automater i Meos. Radiokontroller Det behövs ett antal länkar för att gör en tävling. Alla nya radiokontroller måste registreras. Det görs en gång på ROC-servern. Det är datorns eller telefonens MACadress som ROCservern letar efter i tävlingarna. Den hämtas automatiskt första gången. Länk De radiokontroller som ingår i tävlingen och administreras av ROC ska markeras med ett tävlings-id som fås av ROC-servern när tävlingen registreras. Detta görs i Configure Typisk information om en radiokontroll. Först kommer namnet, MAC-adress, och kontaktperson. 851 är namnet på tävlingen. Det här ställs in i rutan Configure. För att komma in där gäller lösenord (meos) i vårt fall. Här under är raden uppdelad på två för att lättare kunna läsas. Utseende för lösenord 2

3 Här är formuläret där alla ändringar kan göras. Längst ner på formuläret finns SAVE, men inte på den här bilden. När alla ändringar är klara ryck på SAVE 3

4 Om kontrollen ingår i en tävling kan den flyttas till en annan tävling. Man kan också skapa en ny tävling där den ingår. Det är viktigt att komma ihåg siffran före tävlingens namn. Det är tävlingens ID i Meos. I det här fallet 850. För att skapa en ny tävling dra rullisten högst upp så att rutan med Tävlings-ID blir tom. Först då kan en ny tävling skapas. För att skapa en ny tävling. Starta mobilen med Si-droid roc appen igång eller datorpaketet med 3G-dongel (vänta tills lysdioden tänts, det kan ta flera minuter). Man kan även köra på WiFi om man vill. När alla radiokontroller fått sitt tävlings-id är det dags att skapa en tävling på liveresultat. Glöm inte SAVE efter varje ändring av kontrollen. Ny ROCprogramvara Det kommer ständigt uppgraderinger, så kolla efter senaste. Det är lite krångligt att uppdatera, så det är smidigt att ta så många ROCar som möjligt samtidigt. Hur man gör finns beskrivet längre fram i manualen. Nu har man bättre möjligheter att ha koll på tävlingen när man har flera radiokontroller. När man loggar in på tävlingen syns bara ens egna radiokontroller. Bilderna som kommer är från Tjustalliansens ungdomsserie Starta roc.olresultat.se. Här loggar man in på sin tävling 4

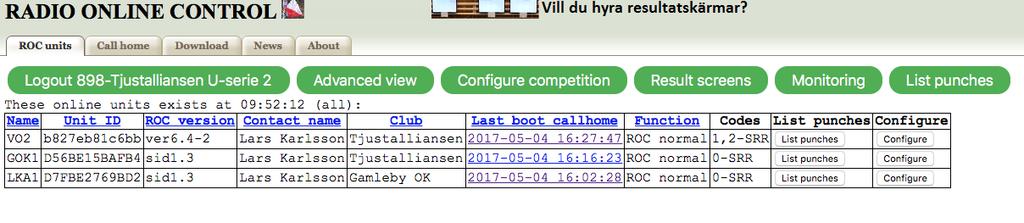

5 Här ser vi vilka radiokontroller som finns med i tävlingen. Det finns mycket användbar information bakom Advanced view Är plupparna gröna är radiokontrollerna igång och roc-servern har kontakt med dem. Annars är de röda som på bilden. Punsch 5 min blir grön när någon stämplar. Om man klickar på en kontolls last boot callhome visas alla händelser hos kontrollen. 5

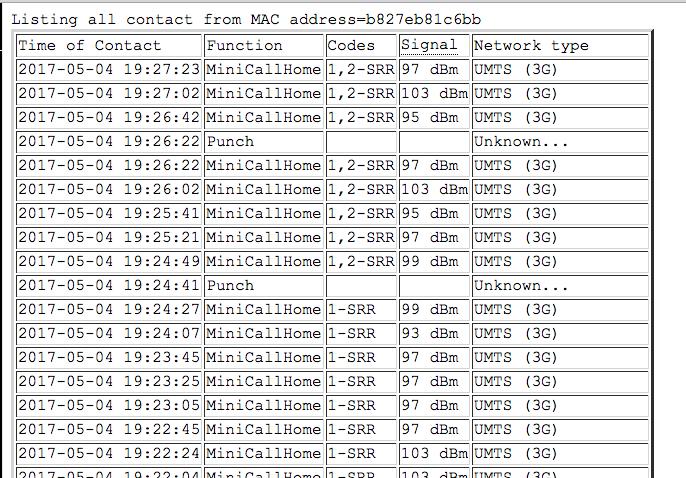

6 MiniCallHome görs var 20:de sekund och då sparas bland annat signalstyrkan. Ju högre siffra desto sämre signal. När siffran går över 100 finns risk för tappad information. 80 är ett mycket bra värde. Det gäller inte för telefonerna. Där finns inte den här informationen tillgänglig. Hittills har inte någon telefon vägrat starta och de använder även 4G, så de känns säkrare än ROCarna. Ladda hem en App till mobiltelefonen så har du full koll på ROCarna. Den heter ROConline. Configure competition När du trycker på den rutan kommer följande vy fram. 6

7 Genom att bocka Remove ***ALL, Reset settings och sedan spara tas all gammal infromation bort på ROCservern. Det bör göras innan tävlingen startas. Om man vill flytta alla kontroller till en ny tävling kan det också göras här. Då slippar man konfigurera varje kontroll till den nya tävlingen Uppdatering av programvaran i ROC-arna. Hämta hem den senaste uppdateringen från Du behöver programmet Win 32Diskmanager och senaste versionen. Båda kan hämtas från den har sidan. Lägg senaste versionen av programmet på en känd plats i datorn Ta ur minnet i ROCen och sätt det i en usbsticka och anslut till datorn Packa upp Win 32 diskmanager och starta den. 7

8 Tala om var den nya filen finns (Image File) och var finneskortet finns (Device). Sedan är det bara att trycka på Write. Nu skrivs allt gammalt över med ny information. Sedan är det bara att sätta tillbaka minneskortet i ROCen och starta om. Vid nästa uppkoppling mot ROCservern kan man se att den nya programvaran finns installerad. Liveresultat Liveresultat finns i ett annat moln se exempel nedan Här kan man följa tävlingen i realtid. Om man har lottade starttider visas dessa och klockan startas när den tiden passeras. Vid pinnstart måste starten vara en radiokontroll för att löparna ska kunna följas. Information finns under fliken Information för arrangörer. Man laddar ner Emmaklienten härifrån också. För att skapen tävling måste man gå till länken nedan Här skapar man en ny eller editerar en gammal. Exempel på de senast skapade: 8

9 Här anger man ett antal parametrar som, namn datum osv. Exemplet nedan är den Senaste testtävlingen till Tjustmästerskap natt. 9

10 Competition ID får man och ska användas i Meos senare. När man bockar public kan andra se tävlingen. Här lägger man också in alla radiokontroller inklusive start och mål om man har sådana. I exemplet är bara kontroll 37 en radio. 10

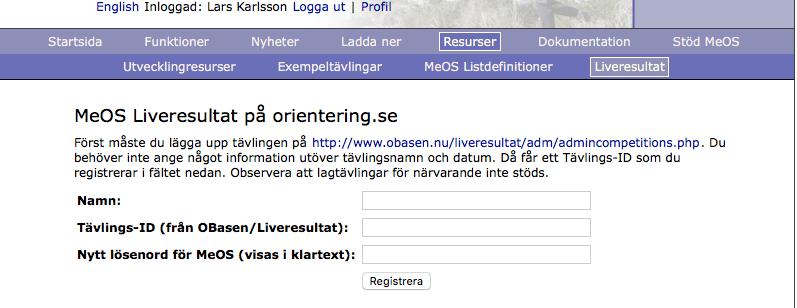

11 Meos Näst steg är att skapa automater i Meos så att radiokontrollerna finns tillgängliga för liveresultat och ROCservern. Detta görs i två steg. Det första är att skapa tävlingen på Meos hemsida. Här fyller man i namn och ID från Liveresulat t.ex som var vår testtävling TM natt test2. Automater Automaterna sköter om kommunikationen med de olika servrarna i molnet. Fjärrinmatning kommunicerar med ROC-servern. Den hämtar aktuella stämplingar från radiokontrollerna Resultat online läger upp förändringar i tävlingen till servern för Liveresultat. 11

12 Fjärrinmating Kryssa Använd ROC-protokoll Fyll i Tävlings ID som du fått på ROC-servern Starta automaten 12

13 Resultat online Fyll i tidsintervall Kryssa Skicka till webserver. Adressen har du redan fått när du startade tävlingen på Meos hemsida Fyll i tävlingens ID-nummer som du fick när tävlings startades på Liveresultat on line Kryssa i vilka som är radiokontroller Det är viktigt att skapa en mapp Spara på disk mapp för programmet trots att rutan inte ska vara kryssad. I det här fallet är mappen Emma. Se bilden nedan 13

14 Så här kan det se ut när automaterna är igång. 14

15 Nätverk Två MEOS-klinter på samma dator När man kör liverapportering och utstämpling på samma dator kan man få fördröjningar vid utstämplingen. Man kan få vänta upp till en minut ibland. Jag har sett problemet vid några tillfällen. Enligt supporten kan man lösa det genom att köra mot en databas. Det går bra med två klinter på samma dator. Den ena har utstämpling medan den andra har liverapportering. Starta två MEOS-fönster lokalt. 15

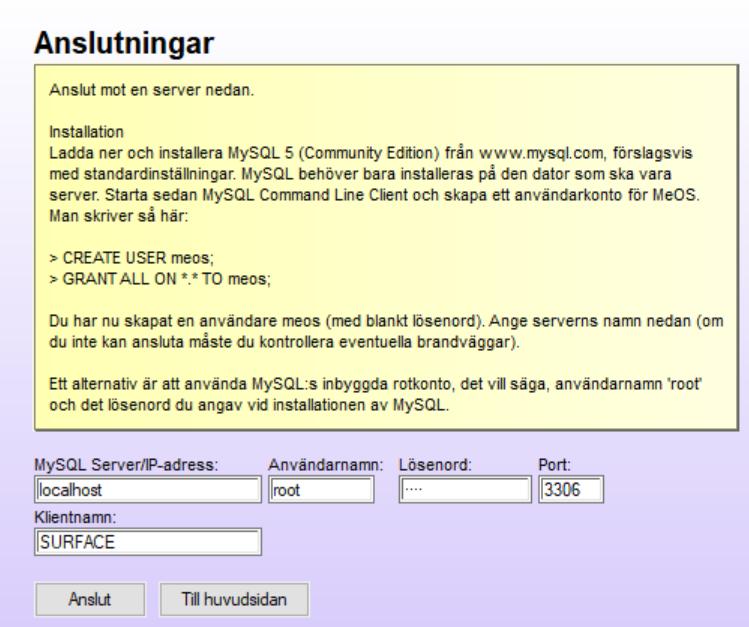

16 Anslut till databasen. Den här datorn heter SURFACE. Användarnamn root. Lösenord meos. Tryck på Anslut Markera och öppna den tävling som ska användas. 16

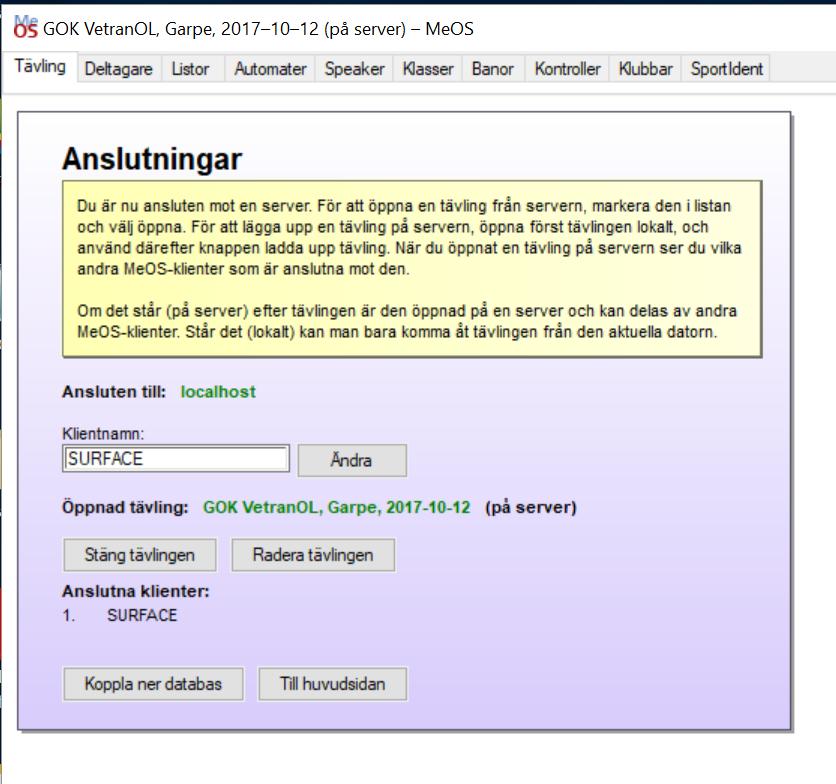

17 Nu är klienten SURFACE ansluten till databasen och tävlingen öppnad. Se längst upp. Gör samma sak med den andra klienten och byt namn till LIVERESULTAT Ett felmeddelande dyker upp. Tryck på OK 17

18 Nu är båda klinterna igång. Använd liveresultat till Automaterna och SURFACE till utstämplingen. Två datorer med Crossover-kabel utan router Anslut nätverkskabeln mellan den båda datorerna. Det måste vara en Crossoverkabel. Det går INTE med en vanlig nätverkskabel. Starta de båda datorerna Klientdatorn behöver veta serverdatorns IPadress. Den hittas genom att högerklicka på nätverkssymbolen i fältet längst ner på skärmen. Välj nätverks och internetinställningar Visa nätverksegenskaper Där finns IPv4adressen t.ex Starta MEOS på serverdatorn Klicka på databasanslutning Logga in med Mysql IPadress: localhost Användarnamn: root Lösenord: meos I mitt fall heter serverdatorn SURFACE Öppna tävlingen lokalt Ladda upp tävlingen på servern Öppna tävlingen på servern Nu går det att se Anslutna klienter just nu är det bara SURFACE. 18

19 Starta Meos på klientdatorn Logga in med Mysql IPadress: (serverdatorns IPadress) Användarnamn: meos Lösenord: lämna blankt Det tar en stund första gången. Du kanske också får ett felmeddelande. Försök då igen. I mitt fall heter klientdatorn LARS-VAIO Markera den tävling som du ska delta i och öppna tävlingen längst ner på sidan Nu är allt klart! Flera datorer med router Anslut datorerna till routern (nätverkskabel) Starta routern Starta de båda datorerna Klientdatorerna behöver veta serverdatorns IPadress. Den hittas genom att högerklicka på nätverkssymbolen i fältet längst ner på skärmen. Välj nätverks och internetinställningar Visa nätverksegenskaper 19

20 Bläddra ner till det fasta nätverket i mitt fall Eaternet2 Där finns IPv4adressen t.ex (det som är efter ett ev. / tas inte med). Starta MEOS på serverdatorn Klicka på databasanslutning Logga in med Mysql IPadress: Användarnamn: localhost root 20

21 Lösenord: meos I mitt fall heter serverdatorn SURFACE Öppna tävlingen lokalt Ladda upp tävlingen på servern Öppna tävlingen på servern Nu går det att se Anslutna klienter just nu är det bara SURFACE. Starta Meos på klientdatorn Logga in med Serverdatorns IPadress Mysql IPadress: Användarnamn: meos Lösenord: lämna blankt Det tar en stund första gången. Du kanske också får ett felmeddelande. Försök då igen. I mitt fall heter klientdatorn LARS-VAIO Markera den tävling som du ska delta i och öppna tävlingen längst ner på sidan Nu är allt klart och det syns vilka datorer som är med i nätverket- 21

22 Printerinstallation MEOS och skrivare Star TSP 100 Anslut skrivaren till 220 V Anslut USB till datorn Starta datorn Gå till Windows inställningar Enheter, Skrivare Där finns alla installerade skrivare. Leta efter Star TSP 100 (kopia...), som inte är offline. Det är bara en av dem. Kom ihåg vilken det är. Den ska sedan väljas i MEOS. Klicka på den och gå till hantera skrivare. Skriv ut en provsida. Kommer det ut en sida fungerar skrivaren. Starta MEOS Starta tävlingen Gå till fliken Sportident och klicka på Skrivarinställningar. Bocka för sträcktidsanalys. Klicka på Skrivare Välj den skrivare som fungerade tidigare. Klicka på egenskaper Klicka på Avancerat. Välj Papperformat 72 mm x kvitens Klicka på OK hela vägen tillbaka till Sportidentfliken. Provutskrift kan göras genom att skriva ut startlistan. Den är liten och svårläst, men visar om skrivaren fungerar. Inställning POS-58 för Windows Ladda ner setuppen från skivan Anslut skrivaren via USB Starta skrivaren Starta setuppen 22

23 Där finns möjlighet att kolla vilken usb-port den använder Klicka på USB port check Sedan Begin setup Följ instruktioerna Textstorleken i MEOS ställs in automatiskt. Längden på Tävlingsnamnet får inte vara för långt. Då blir texten för liten på uskriften. Kortfattad tävlingshjälp för livekontroller och MEOS. Hjälpen innehåller förslag till hur man gör en tävling med : Meos, Onlineresultat och radiokontroller med fjärravläsning. Lägg upp tävlingen på Eventor Manual finns på eventor Lägg banorna i OCAD Se Ocadhjälpmedel på nätet från leverantören Gör ny tävling i Meos Gör en standartävling med. Hämta Klasser och banor från OCAD. Namn på tävlingen och Klubb för behövs för Onlinresultat.. 23

24 Ladda hem Emmaklienten. Gå till Här skapar du en tävling på med resultat online. Tävlingens namn och datum fylls i sedan skapa. Då får ett ID som behövs i Meos anteckna. Gå till Meoshjälpen på nätet Resurser/Liveresultat Logga in Fyll i tävlinges namn och IDnummer och ett lösenord för tävlingen. Nu kan Meos automatisk ladda upp förändringar i resultatlistan Gå till automater i meosprogrammet och välj Resultat online Fyll i vilke bklasser som ska föjas Url: Kryssa även rutan public för att tävlingen ska synas Tävlingens ID och lösenord Ev radiokontroller markeras Starta automaten. Starta även Emmaclienten som hämtades tidigare. Nu uppdateras Radiokontroller Använd ROCservern tillsammans med SI-droid roc app för androidmobil. Då behövs ingen extra hårdvara. Telefon, OTG-kabel och SI-master med kabel alt. BSF8-RRS med dongle. Manual och app finns på nätet För att radiokontrollen ska kännas igen måste den få en egen macadress av ROC. Gå till Meos. Hämta manual på download Läs 3.1 hur man kör igång första gången. Och manualen till appen. Du behöver inte skapa någon tävling. I meos /automater/ fjärrinmatning fyller man i url Kryssa använd rocprotokoll och använd enhetens Id i stället för tävlingsid. Enhetens macadress finns på rocserven under units. Glöm inte att starta uppladdningen från kontrollen till servern Ordning Starta radiokontrollen 24

25 Publicera liveresultat på nätet Öppna tävlingen på nätet gammalt kan finnas kvar Anslut avläsningsenheten före start av Meos Starta Meos Öppna tävlingen Starta avläsning/inmatning Starta automat fjärrinmatning Starta automat onlineresultat (Emmaklienten öppnas automatiskt) 25
