2 Tävlingsadministration med MeOS 1. UPPKOPPLINGAR 2. PROGRAMNEDLADDNING 3. EN TYPISK TÄVLING 4. DATABAS 5. LIVERESULTAT 6. WINSPLITS 7. LIVELOX 8. PURPLE PEN 9. MeOS UTAN FÖRBEREDELSER 2

3 Tävlingsadministration med MeOS 1. UPPKOPPLINGAR 2. PROGRAMNEDLADDNING 3. EN TYPISK TÄVLING 4. DATABAS 5. LIVERESULTAT 6. WINSPLITS 7. LIVELOX 8. PURPLE PEN 9. MeOS UTAN FÖRBEREDELSER 3

4 En MeOS-klient i en dator En dator och en utstämplingsenhet - EN operatör! Ingen anmälan! MK T Demo kommer som sista punkt! U 4

5 En MeOS-klient i en dator En avläsningsenhet, en kvittoskrivare och en vanlig skrivare - EN operatör! Manuell anmälan (utan hjälp av bricka) under utstämpling. Mindre tävlingar med föranmälan! M KV MK T A/U SK MK = MeOS-klient T = Tävling KV = Kvittoskrivare (sträcktider) A = Anmälningsenhet U = Utstämplingsenhet SK = Skrivare (resultat) M = Mobiltfn 5

6 Två MeOS-klienter och databas i samma dator Två avläsningsenheter samtidigt i var sitt fönster - EN operatör! Databasuppkoppling med localhost. DB T M MK (T) MK (T) DB = Databas KV U A SK 6

7 Två datorer ihopkopplade med korsad nätverkskabel eller mobil! Servern innehåller klient+databas, den andra datorn enbart klient - TVÅ operatörer! Databasuppkoppling med localhost resp ip-adress. Sök serverns ip-adress (IPv4) med t ex Kommandotolken och ipconfig. Stäng av brandväggar eller tillåt MeOS komma igenom om frågan dyker upp. Mobil-varianten endast skrivbords- testad! DB T M MK (T) MK (T) KV A/U A SK 7

8 Anslutning av enheter Avläsningsenheter vanligen inga problem. Kvittoskrivaren TSP100 ansluts med en teknik där den knyts till USBporten. Anslutningen försvinner inte helt om man bara drar ur kabeln. Skrivarkön finns kvar. Därför skapas en kopia och en ny skrivarkö om man nästa gång ansluter till en annan USB-port. Ta bort oönskade kopior via Inställningar/Enheter/Skrivare och skannrar! 8

9 Internet-anslutning via mobil Välj Internetdelning = På i mobilen. Mobilen blir ett valbart nät i PC n välj det! Ange kod enl mobilen (1:a gångn) 9

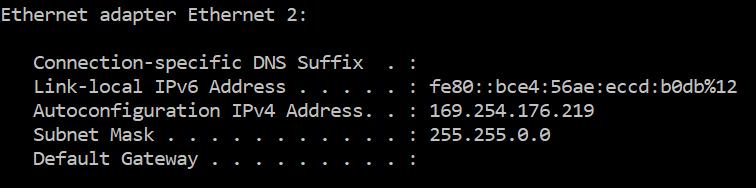

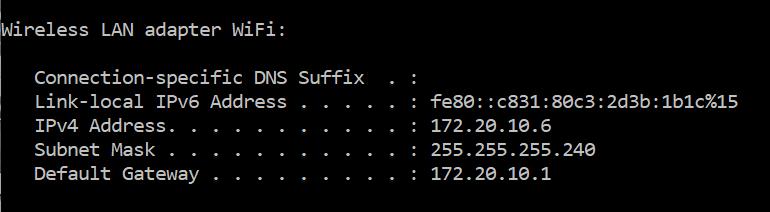

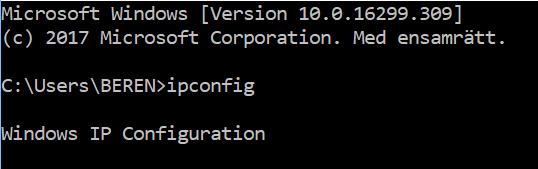

10 Kommandotolken Finns under Windows-systemet Använd kommando ipconfig Identifiera rätt nät och IPv4-adress Exempel med korsad nätverkskabel. Nätetableringen kan ta en liten stund! Exempel med mobiluppkoppling. 10

11 Tävlingsadministration med MeOS 1. UPPKOPPLINGAR 2. PROGRAMNEDLADDNING 3. EN TYPISK TÄVLING 4. DATABAS 5. LIVERESULTAT 6. WINSPLITS 7. LIVELOX 8. PURPLE PEN 9. MeOS UTAN FÖRBEREDELSER 11

12 Program mm MeOS från melin.nu si_usb_driver_6.7 från Sportident USB drivrutin för master. TSP100 future PRNT från StarMicronics Drivrutin för kvittoskrivare. SI Config+ från Sportident Programmering av enheter. MySQL Community Server från mysql.com Databas. Purple Pen från purplepen.golde.org/download.htm Banläggning. Nedladdningar hamnar vanligen i mappen Hämtade filer. Packade filer (zip) packas upp genom att h-klicka och välja extrahera alla. Hitta och kör installations-programmen. USB drivrutin följer aut med vid nedladdning av SI Config+. 12

13 SI Config+ Anslut master Välj Direkt anslutning Dubbelklick på blå fältet ansluter och öppnar Inställning 13

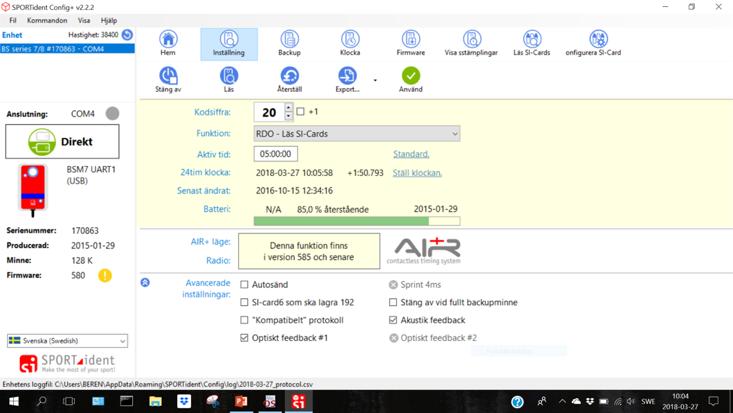

14 Kolla RDO Klocka Batteri Autosend 14

15 Programmera enheter Starta SI Config+ och välj ev språk. Anslutning Direkt. Anslut Masterstationen baud är ok. Visa (ev) alla tillgängliga enheter. Välj med dubbelklick. Kontrollera masterns Inställningar (funktion RDO Läs SI-cards, klocka, batteri, utan Autosend). Enhetens programvara kan uppdateras via Firmvare. Övriga enheter (i service-läge?) kan läggas ovanpå Masterenheten och nås med Indirekt (eng: Remote). Använd gärna programmeringsstav för bättre kontakt. Via Backup kan man läsa in vilka som stämplat i t ex startenhet och överföra detta till MeOS för att kontrollera att löpare som uppfattas som kvar i skogen verkligen har startat. (Beskrivs i MeOS kvar-i-skogen -fliken.) 15

16 Installera databas MySQL kräver att Microsoft Visual Studio 2015 (C++) finns i datorn! Kolla! Direktlänk på melin.nu leder till MySQL Community Downloads. Gå till MySQL Community Server. DOWNLOAD leder till nerladdningssidan. Gå ner till MySQL Community Server (mars-18). Välj Windows och All. Välj MySQL Installer for Windows. Gå ner och hämta det installationsprogram du föredrar. o Web.communuty-varianten är liten, men kräver internetkoppling när den körs. o Community-varianten är större och körs helt lokalt. o Inget Oracle-konto utan just start my download. Om du har en tidigare datafil MySQL Server 5.7 kvar (under ProgramData) ta bort den! Kör installationsfilen: Server only. Förvalda standardalternativ. Hitta på ett lösenord för kontot root. Root-kontot kan användas i MeOS, men skapa helst ett lösen-fritt konto meos så här: o Starta Command Line Client (följer med installationen och finns bland apparna). o Ange root-lösenordet du valde vid installationen. o >CREATE USER meos; (glöm inte ;) o >GRANT ALL ON *.* TO meos; 16

17 Tävlingsadministration med MeOS 1. UPPKOPPLINGAR 2. PROGRAMNEDLADDNING 3. EN TYPISK TÄVLING 4. DATABAS 5. LIVERESULTAT 6. WINSPLITS 7. LIVELOX 8. PURPLE PEN 9. MeOS UTAN FÖRBEREDELSER 17

18 LÄGGA UPP TÄVLING PÅ EVENTOR: Inloggning Skaffa behörighet Arrangemangsansvar Personlig inloggning Välj Administration/ Arrangemang/Lägg till arrangemang 18

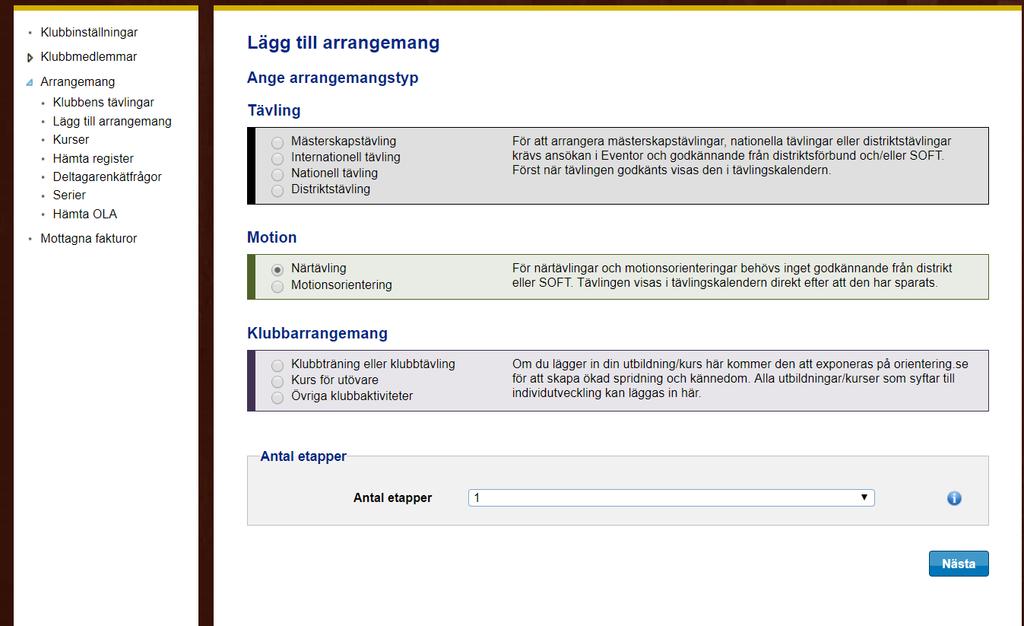

19 Arrangemangstyp Närtävling el Motionsorientering Antal etapper: 1 19

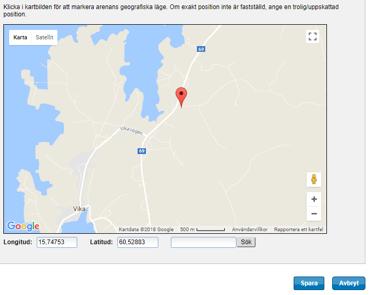

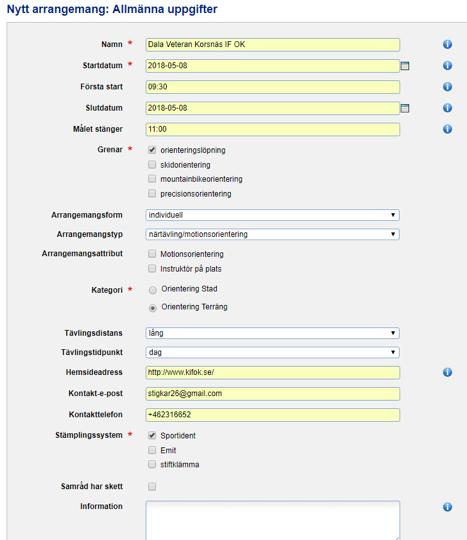

20 Allmänna uppgifter Fyll i enl bild Info-text visas i Tävlingskalendern Markera tävl.plats på karta Zooma Klicka Spara 20

21 Direktlänkar till alla bilder! Lägg till klasser 21

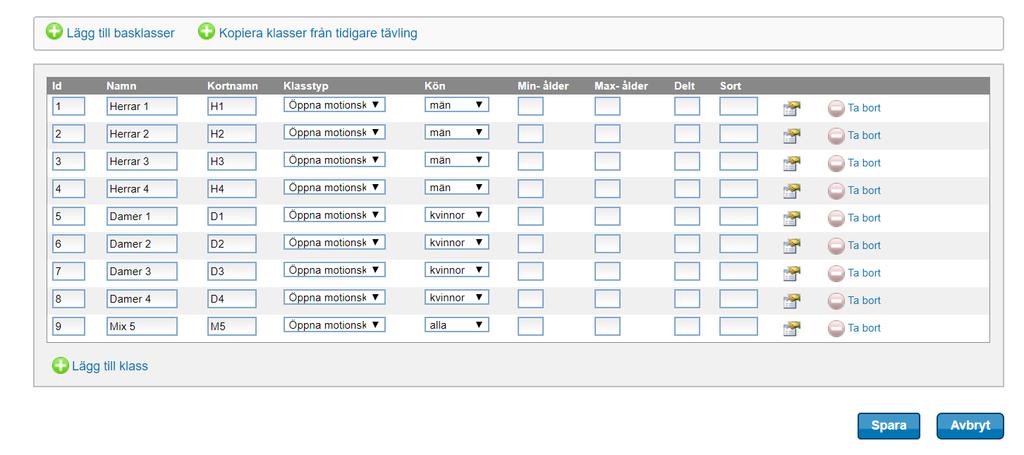

22 Lägg till en och en eller Kopiera från tidigare tävling Id = 1, 2 osv 22

23 Export/Import Tävlingsdata Ladda upp Inbjudan, PM 23

24 Arrangörsuppgifter 24

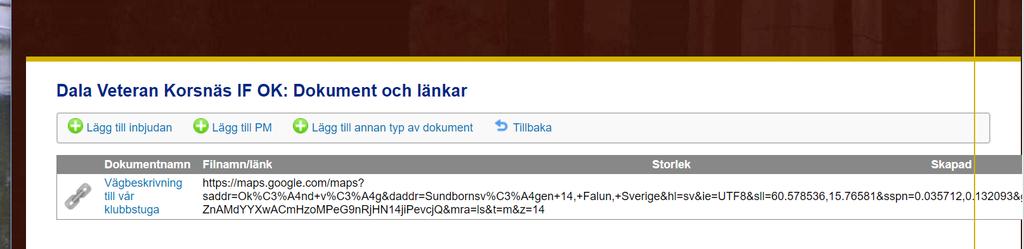

25 Dokument Inbjudan PM Andra dok 25

26 26

27 27

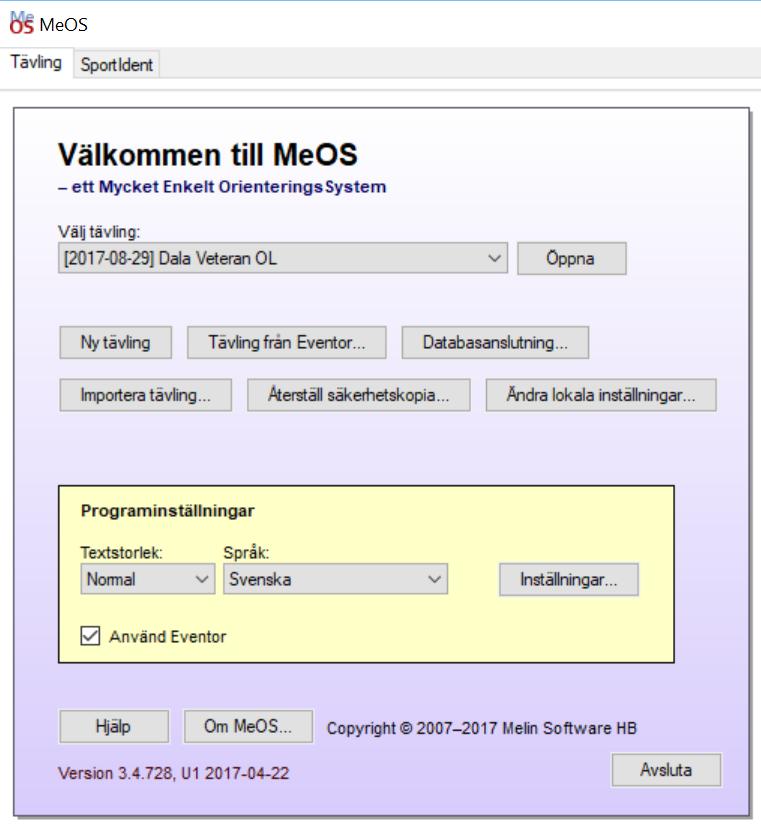

28 HANTERA MeOS: Tävling (huvudsida utan öppnad tävling) Ny tävling (Namn, Datum och Starttid. Anmäl inga deltagare nu. Individuell tävling.) Tävling från Eventor (tävlingsdata + löpardatabas). API-nyckel krävs! Banfil kan importeras samtidigt! Importera tävling från fil (XML) Öppna tävling som finns lokalt i meos Återställ säkerhetskopia. MeOS tar automatiskt säkerhetskopia c:a var 3:e minut (max 10 kopior sparas). Gamla säkerhetskopior kan raderas. Databasanslutning och öppna tävling i databasen Avsluta MeOS 28

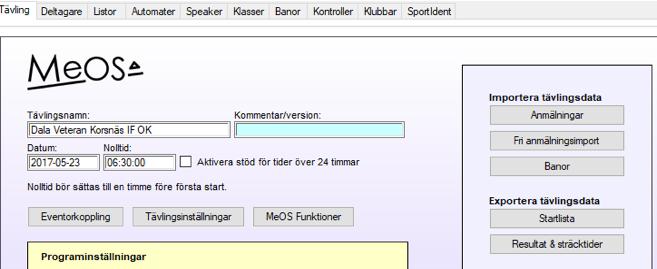

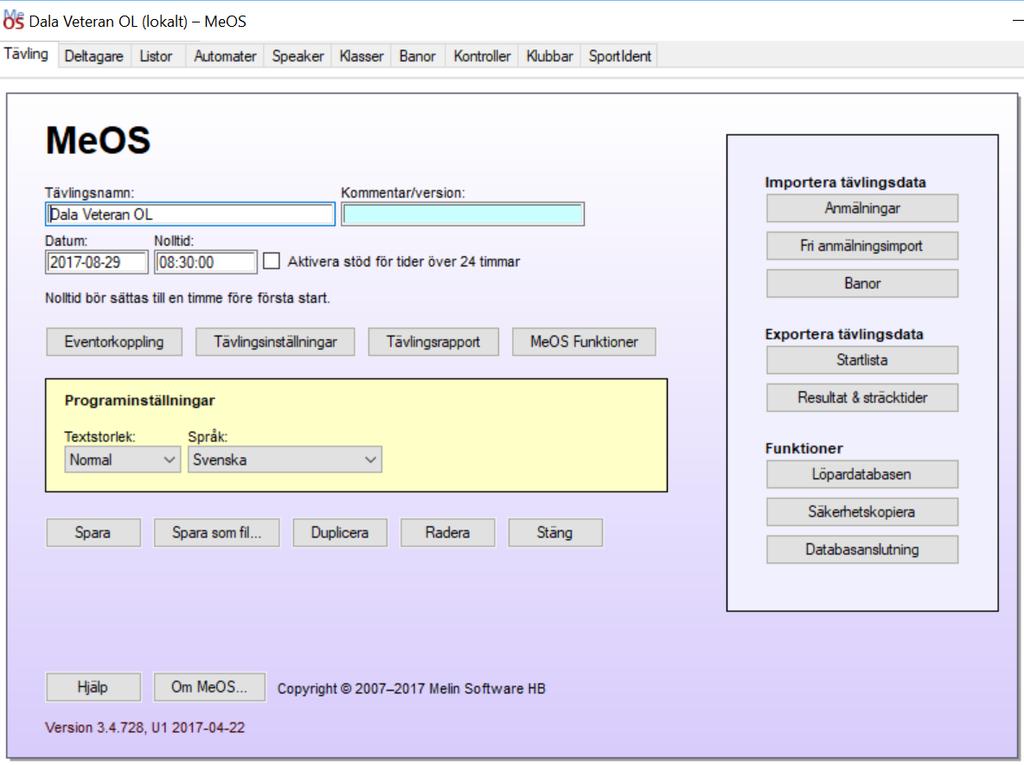

29 Tävling (huvudsida med öppnad tävling) Kolla Nolltid! Importera Banor (fil) Löpardatabasen Töm Uppdatera fr E Importera fr fil Säkerhetskopiera manuellt (XML) Databasanslutning för uppladdn. Spara Spara som fil (XML) med version Radera (lokalt) Stäng tävling 29

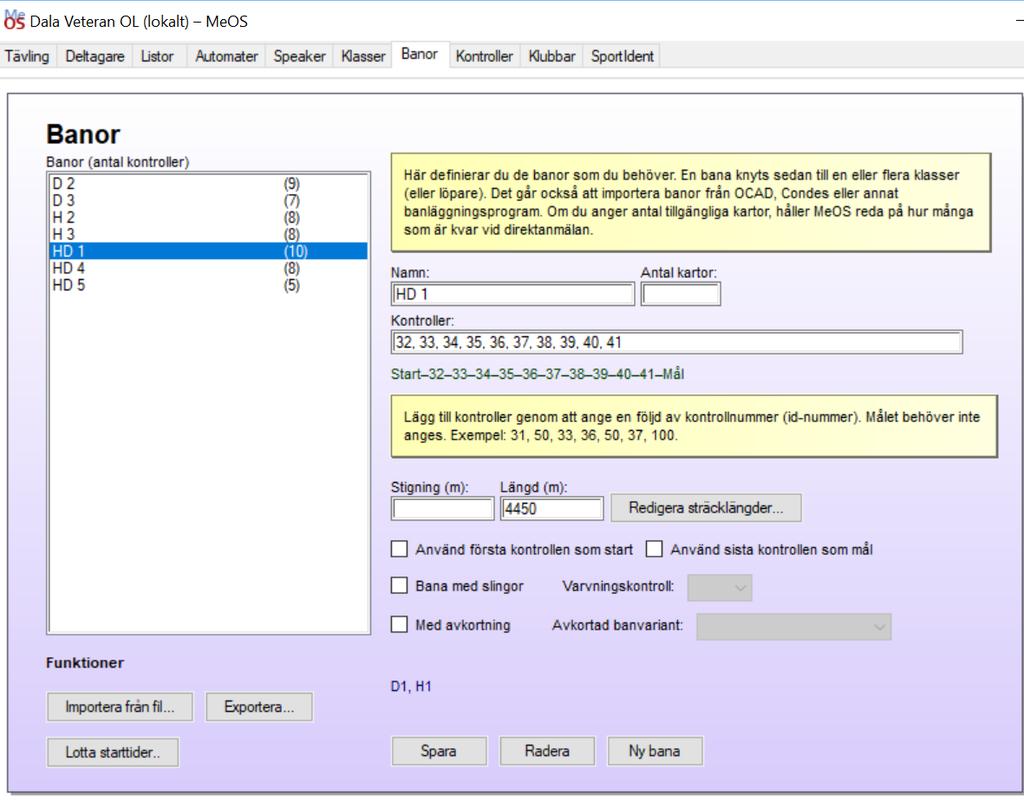

30 Banor Importera från fil Antal kartor (ej 0) Alt. skapa Ny bana med namn, kontroller och längd. 30

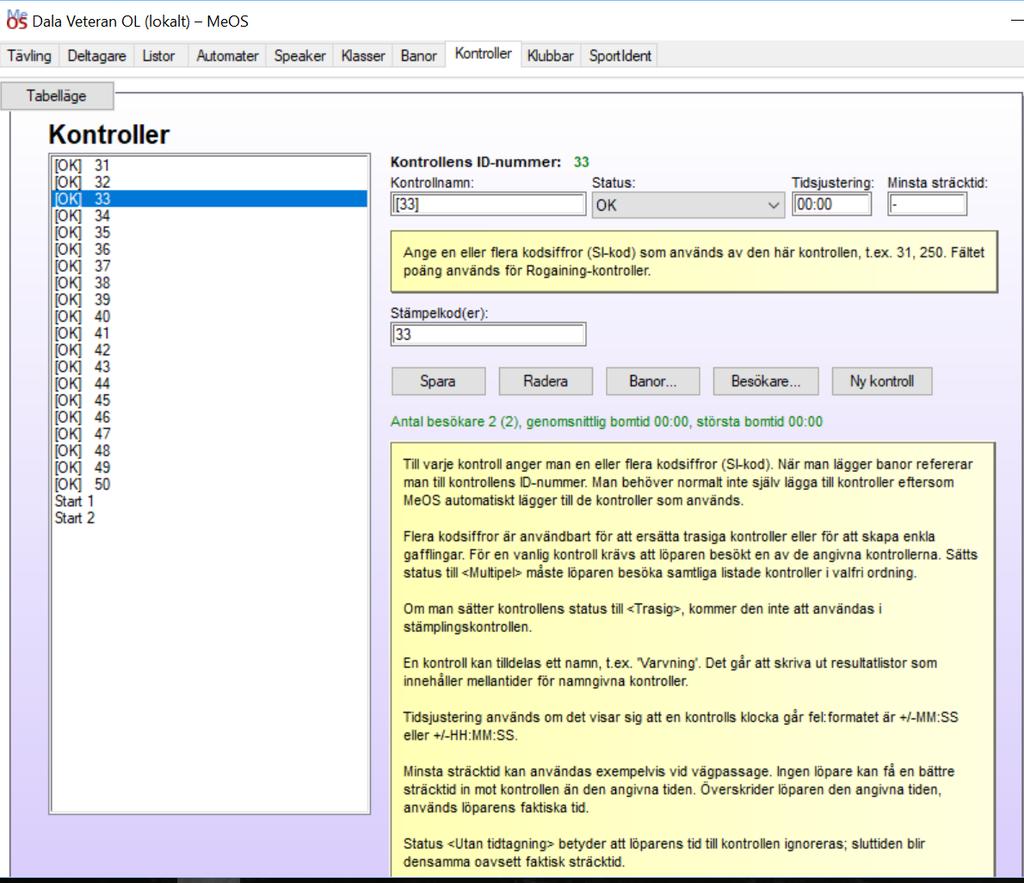

31 Kontroller Skapas automatiskt Ändra Status Ändra Stämpelkod(er) 31

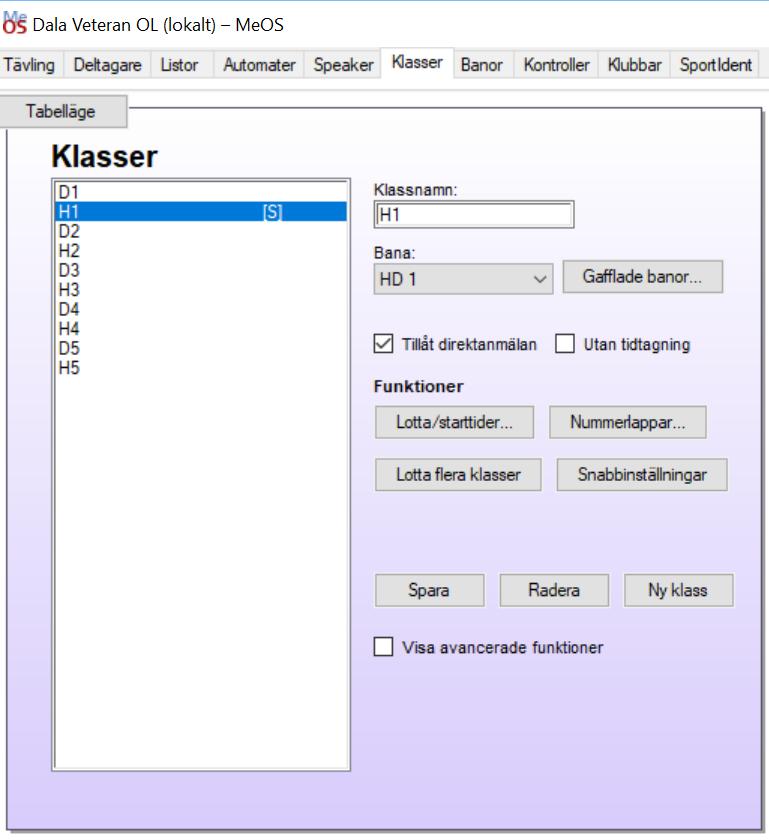

32 Klasser Ändra inte Klassnamn från Eventor! Knyt Bana till klass Tillåt direktanmälan Alt. Ny klass med namn, bana och direktanmälan 32

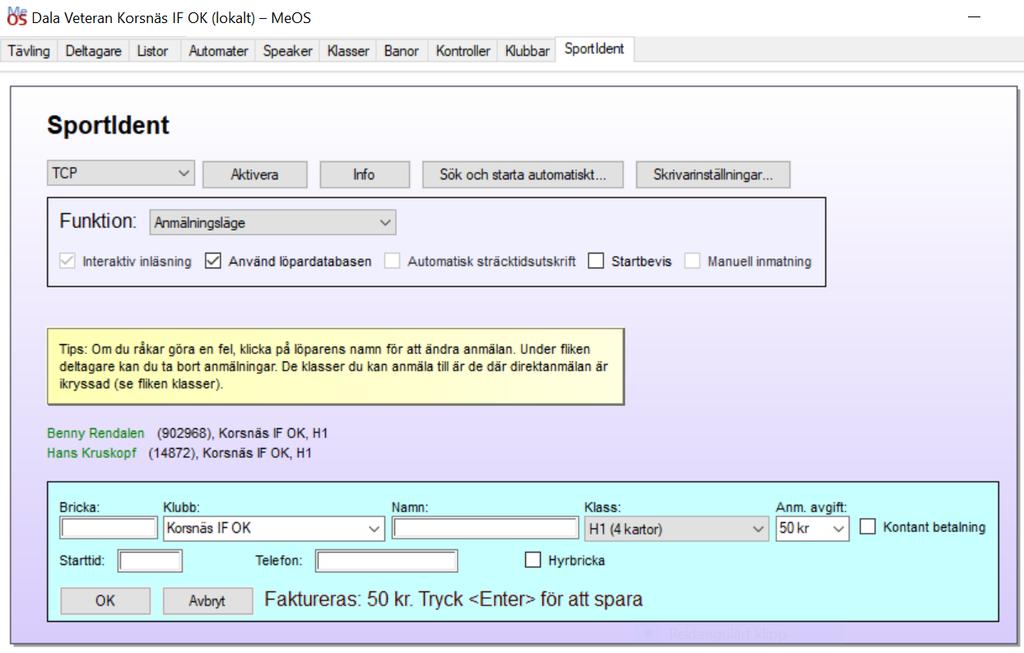

33 Anmälan Aktivera enhet Anmälningsläge Löpardatabas Anmälan Bricknr (TAB) Namn Klubb Klass (kartor) Hyrbricka (ev) 33

34 Anmälan 1. Läs in brickan (alternativt skriv in bricknumret och tryck TAB). Om deltagare finns i löpardatabasen fylls Namn och Klubb i automatiskt. Om inte, fyll i manuellt på formen Namn Efternamn även om namn från databasen visas tvärtom. Klubb kan anges på ett ungefär för systemet hittar ofta rätt klubbnamn. 2. Välj Klass och bocka vid behov i Hyrbricka 3. Trycka OK eller Enter efter varje deltagare som anmälts! Antal kartor räknas ner i klass-fältet. Antal kartor är knutet till bana! Inget larm ges. 4. Efter OK kan man välja löpare i listan ovanför och rätta ev misstag från inmatningen. I övrigt görs ändringar i flik Deltagare. 5. MeOS tillåter att flera deltagare använder samma bricka. När den förste gått i mål och stämplat ut kan samma bricka tilldelas ny deltagare via Anmälan. 34

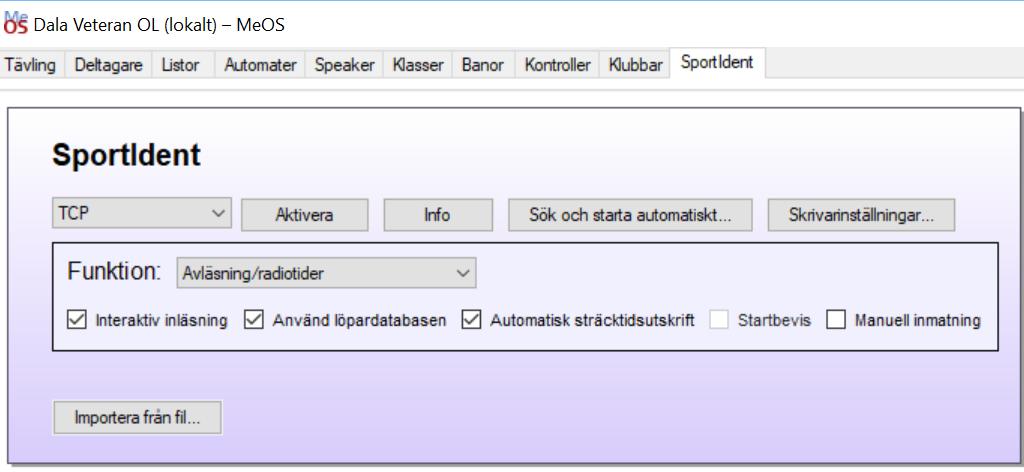

35 Utstämpling Aktivera enhet Avläsning Interaktiv, löpardatabas, utskrift Skrivarinställningar Importera från fil 35

36 Skrivarinställningar (här TSP100) Kontrollera att rätt Skrivare för sträcktider är vald. Välj rätt Pappersformat (72 mm x kvittens). Bocka helst bort Sträcktidsanalys och Km-tid. Ange eventuella extra textrader att skriva nederst på utskriften. Gör inte raderna för breda för då trycks resultatdelen ihop och dess text blir mindre. Tävlingsnamnet ger samma effekt. 36

37 Importera från fil Som säkerhetsåtgärd sparar MeOS omedelbart varje inläst bricka (med inläsningstidpunkt) i en fil som heter sireadlog_datum_tid.csv. Den sparas i mappen MeOS på skrivbordet. Filen kan läsas in med Importera från fil. Ger samma effekt som om alla brickor skulle ha lästs in igen. [Excel-filer. Kan vara värt att gå in och rensa ibland.] 37

38 Utstämplingsläge 1. MeOS kan läsa in brickor i bakgrunden, dvs samtidigt som man arbetar i annan flik. 2. Avläsning av SI-pinne: Grönt statusfält = Godkänt. Löparens namn, klubb, klass och tid visas. Rött statusfält = Fel. Felbeskrivning ges. Om löparen inte är föranmäld: Alt 1: OK Namn/Klubb/OK Klass/OK utskrift sker. Alt 2: Avbryt Anmäl Stämpla ut igen och skriv över. Anmäld löpare kommer med annan bricka: Knyt till löparen + ange klass, sen Enter. 3. Sträcktidsutskrift sker vid avläsning eller efter att man fyllt i data som saknas eller beordras från flik Deltagare. 38

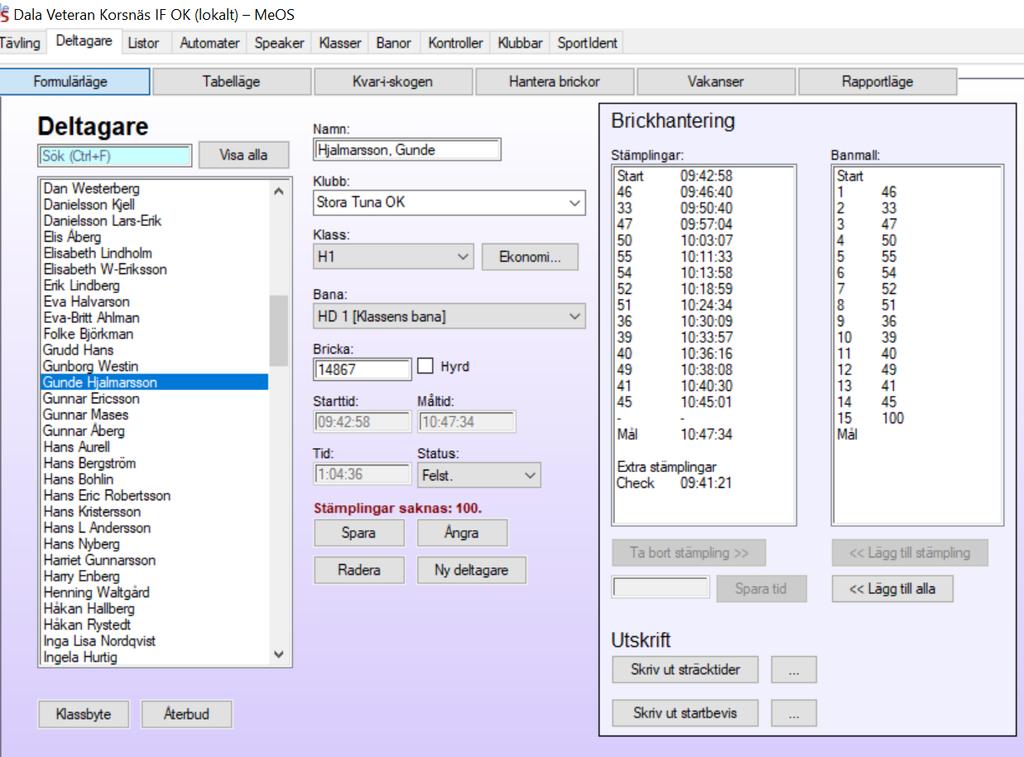

39 Hantera deltagare Ändra namn, klubb, klass, bricknr, status Godkänna stämplingar Anmäla Ny deltagare (namnet kopplar till löpardb, men det gör inte bricknr) Radera, men 39

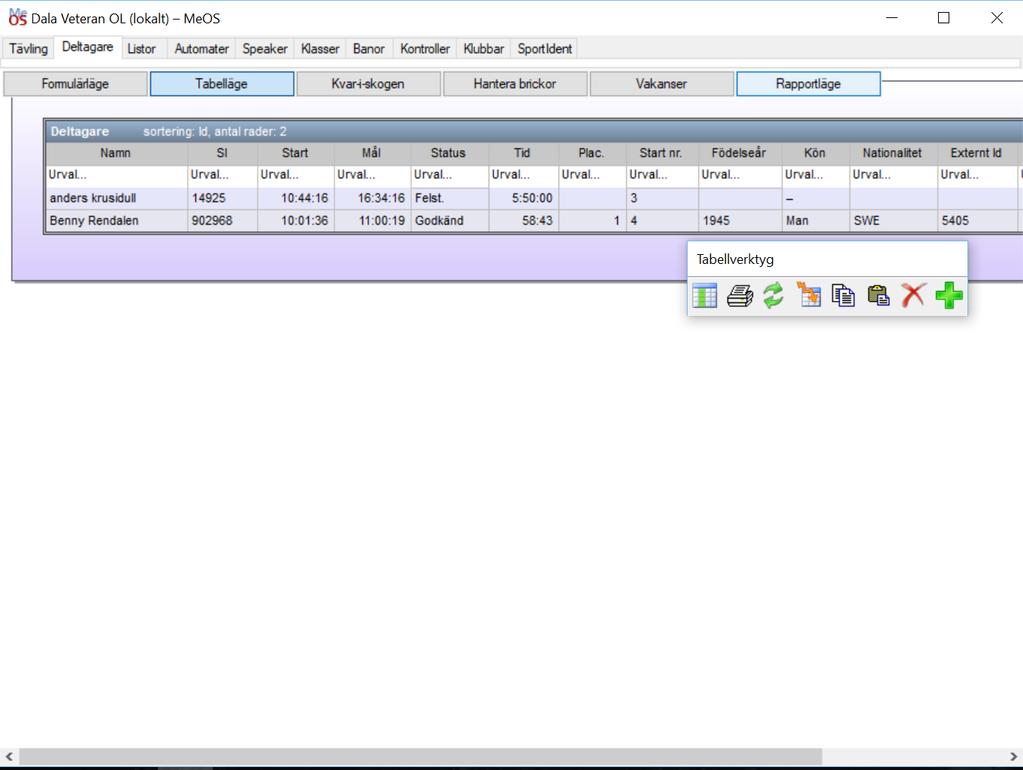

40 Radera löpare T ex skräp efter teststämplingar! Löpare raderas normalt i Formulärläge (försvinner även ur Tabelläge), men brickan finns kvar i Hantera brickor och bör raderas där. = Antal anmälda! 40

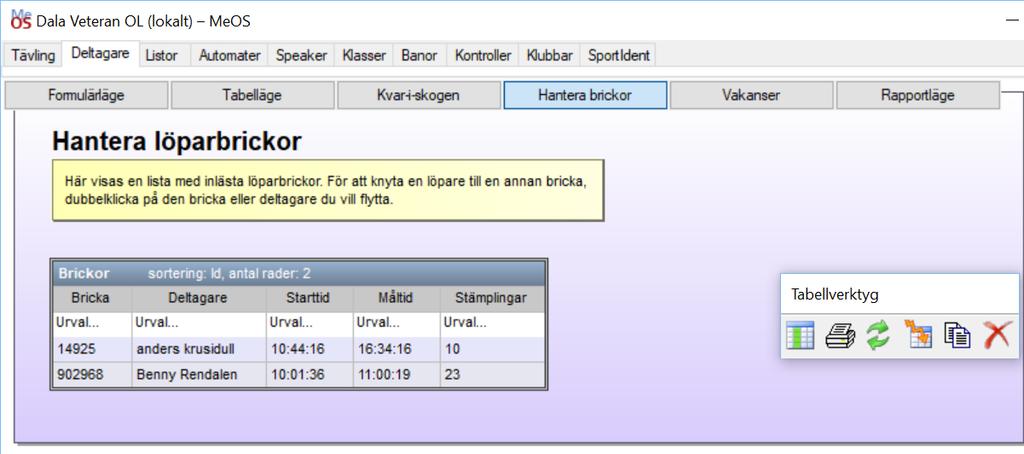

41 Radera brickor Markera rad(er) samt krysset 41

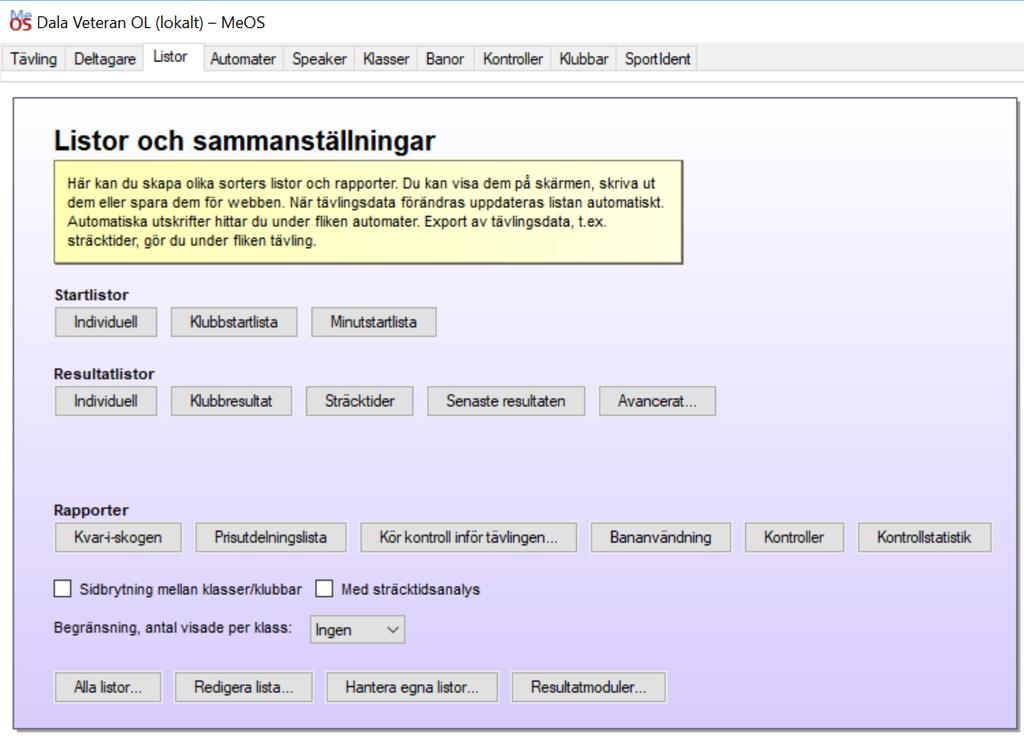

42 Resultatutskrift Sidbrytning (ja el nej) Resultatlistor/ Individuell 42

43 Skriv ut (välj skrivare osv) Skärm el TV (fönster, helskärm, rullande, helsidesrullande) 43

44 Resultatvisning på skärm el TV Resultat i Eget fönster bra för att ha koll på inkommande deltagare. Via Listor/Resultatlistor/Individuell/Utseende kan man välja Fönster, Fönster (rullande), Fullskärm (rullande) eller Fullskärm (sidrullning). Uppdateras för varje löpare som stämplar ut. Rullningshastighet styrs med CTRL/M och CTRL/N. Anslut skärm el TV med VGA-, HDMI- eller DVI-kabel. Windowstangent/P => Projicera-meny. Välj Utvidga. Dra fönstret till andra skärmen. Maximera fönstret. [Avsluta med att stänga fönstret (x).] Stående extraskärm: H-klicka på skärmen, välj Bildskärmsinställningar. Markera skärm 2, välj Stående och Verkställ. 44

45 Kvar i skogen Lista Läsa in t ex startenhet 45

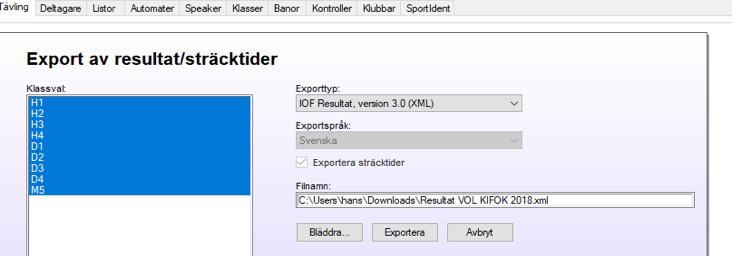

46 Exportera resultat till fil 1. Markera klasser 2. Bläddra, döp o spara fil 3. Exportera 46

47 Ladda upp resultat till Eventor Logga in på Eventor (arrangemangsansvar) <<<< <<<< << Alt 1: Via Tävlingskalendern Välj tävling Redigera Dataöverföringar Alt 2: Via Administration/ Arrangemang/Egna tävlingar Välj tävling Dataöverföringar (fler alt finns!) 47

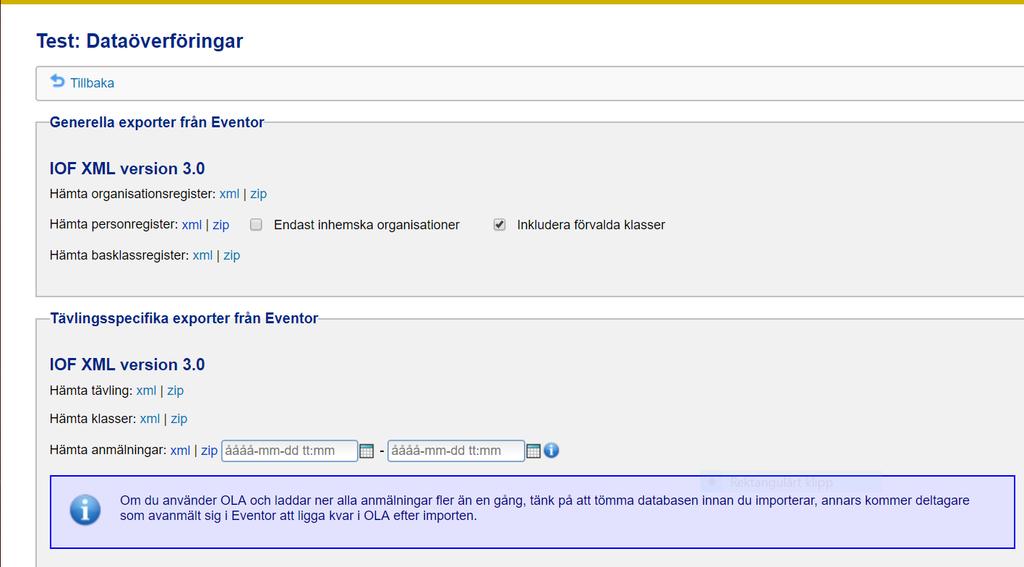

48 Dataöverföringar (längst ner) Bläddra fram resultatfilen och Ladda upp Efter uppladdning finns även möjligheten att Ta bort resultat! 48

49 Resultat till Eventor 1. Justera ev felaktigheter i resultatlistan (namn, klubb etc) via Deltagare. 2. Exportera till fil Tävling/Exportera tävlingsdata/resultat & sträcktider Markera klasser. Bläddra, döp och spara fil (IOF XML-fil, 3.0). Exportera. 3. Ladda upp fil till Eventor Logga in i Eventor (Arrangörsbehörighet!) Alt 1: Tävlingskalendern, välj tävlingen och Ladda upp resultatlista. Alt 2: Administration/Arrangemang/Klubbens tävlingar och tävlingens Översikt och Ladda upp resultatlista alt uppladdningssidan Dataöverföringar 4. Publicera resultat i Eventor Tävling/Eventorkoppling/Publicera resultat Detta tycks inte fungera! Kanske inte tillåtet för närtävlingar?? OBS: Eventor redovisar alla som startat i resultatlistan, men tycks räkna bort de med status Utgått vid summering av antal. 49

50 Tävlingsadministration med MeOS 1. UPPKOPPLINGAR 2. PROGRAMNEDLADDNING 3. EN TYPISK TÄVLING 4. DATABAS 5. LIVERESULTAT 6. WINSPLITS 7. LIVELOX 8. PURPLE PEN 9. MeOS UTAN FÖRBEREDELSER 50

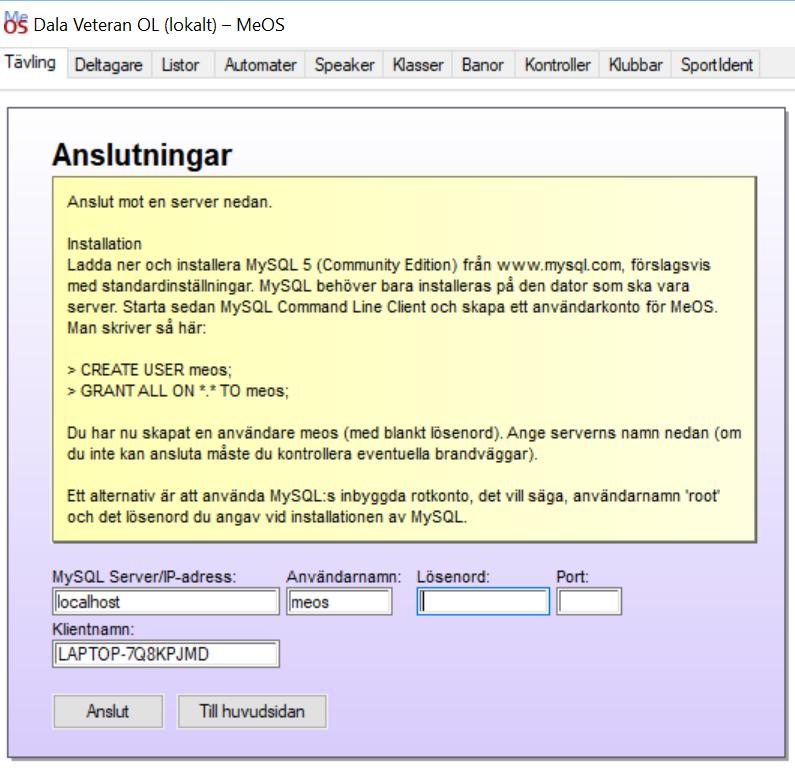

51 Databasanslutning DB i samma dator: MySQL Server Anv.namn Lösenord DB i annan dator: MySQL Server Anv.namn Lösenord localhost meos (blank) ip-adress meos (blank) Port: (blank) Klientnamn: (skapas aut, men kan ändras) Anslut 51

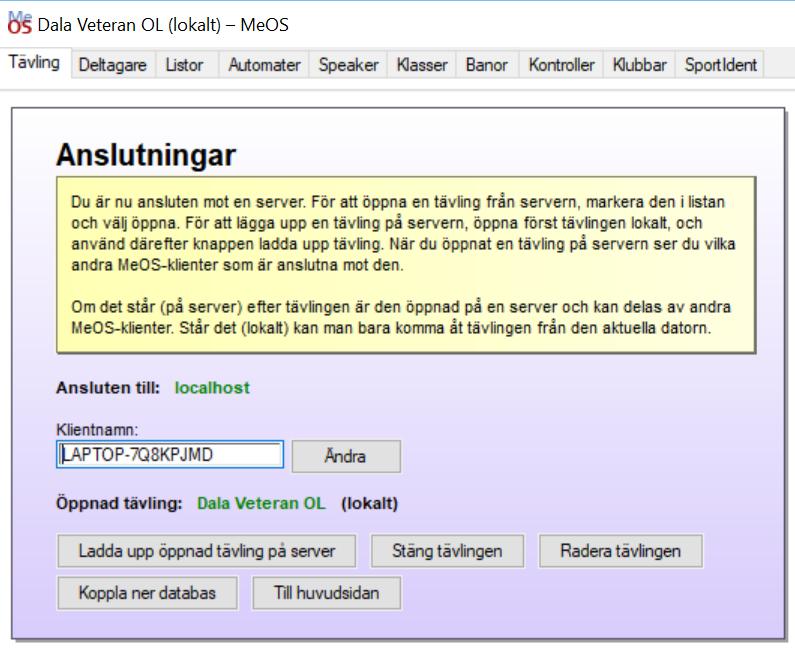

52 Ladda upp tävling till DB DB-anslutning med lokalt öppnad tävling Ladda upp Löpar-db som följer med kommer att användas av alla klienter Stäng tävling (på servern) Radera tävlingen (på servern). Det går inte om någon klient har den öppen! Koppla ner Stäng före för att undvika onödiga lokala kopior 52

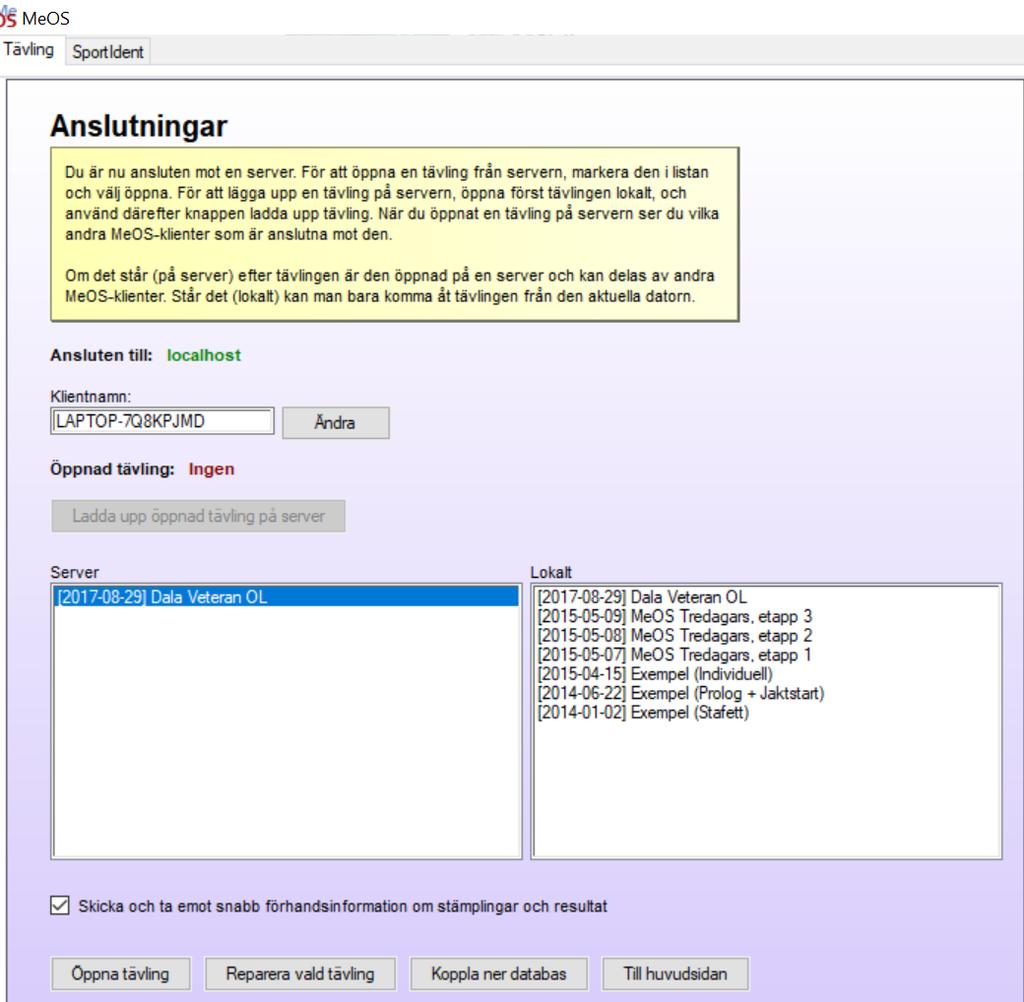

53 Öppna tävling i DB DB-anslutning utan lokalt öppnad tävling Markera/Öppna Koppla ner 53

54 Tävlingsadministration med MeOS 1. UPPKOPPLINGAR 2. PROGRAMNEDLADDNING 3. EN TYPISK TÄVLING 4. DATABAS 5. LIVERESULTAT 6. WINSPLITS 7. LIVELOX 8. PURPLE PEN 9. MeOS UTAN FÖRBEREDELSER 54

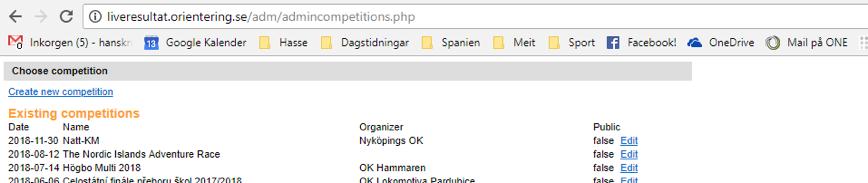

55 Skapa tävlingen (steg 1/3) 55

56 Bocka i före tävlingsstart! Notera tävlingsnummret och gå till 56

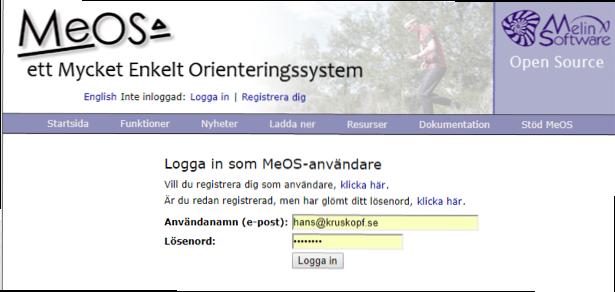

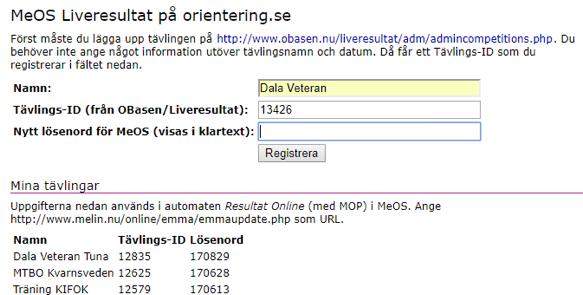

57 Registrera tävling i MeOS (steg 2/3) Logga in Ange Tävlings-ID Hitta på Lösenord Registrera 57

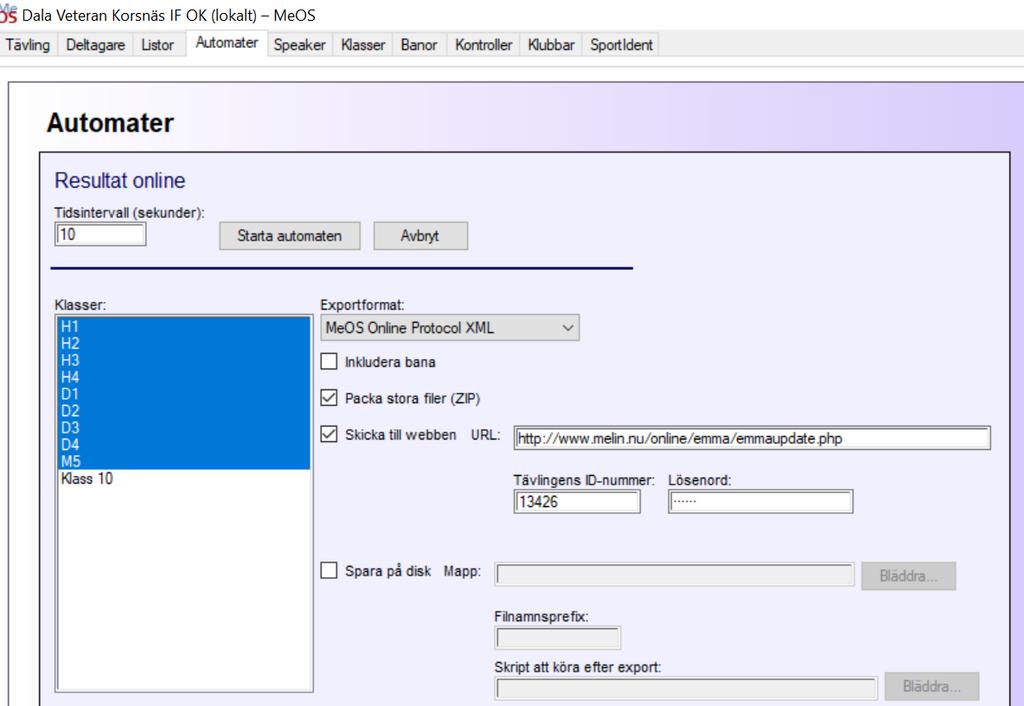

58 Starta automat i MeOS (steg 3/3) Välj Automater/ Resultat online Markera Klasser Skicka till webben (ja) URL (om ej förifyllt) Tävlings-ID Lösenord Starta automaten 58

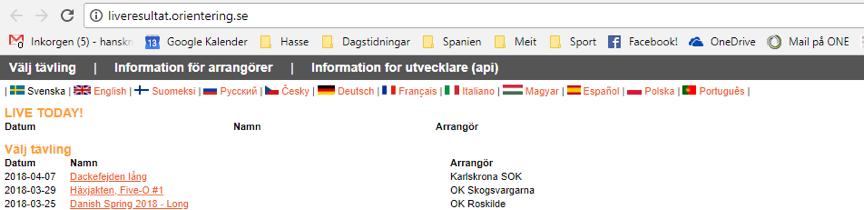

59 Liveresultat 59

60 Liveresultat på nätet 1. Skapa tävlingen på (eller Notera det Tävling-Id som skapats (gå via Edit). 2. Registrera tävlingen i MeOS ( Registrera dig för ett användarkonto om det ej gjorts tidigare. Logga in och ange (under Resurser/Liveresultat) det Tävlings-Id du fick i obasen. Hitta på ett Lösen, t ex dagens datum. Registrera. 3. Bocka i offentlig (gå via Edit) strax innan tävlingen. 4. Starta MeOS-automaten Resultat Online med markerade Klasser, ibockad Skicka till webben, URL = Tävlings-Id och Lösen. Tävlingsresultatet visas på liveresultat.orientering.se. 60

61 Tävlingsadministration med MeOS 1. UPPKOPPLINGAR 2. PROGRAMNEDLADDNING 3. EN TYPISK TÄVLING 4. DATABAS 5. LIVERESULTAT 6. WINSPLITS 7. LIVELOX 8. PURPLE PEN 9. MeOS UTAN FÖRBEREDELSER 61

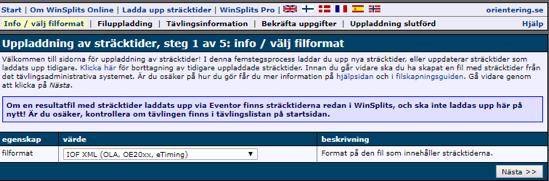

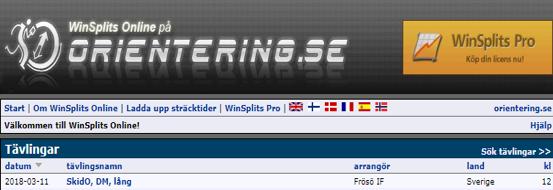

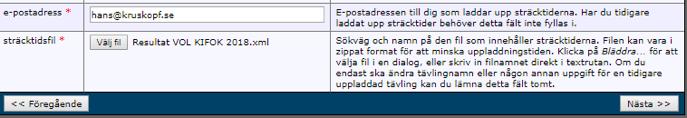

62 Sträcktider till enbart WinSplits Sträcktider till WinSplits endast om de inte laddats upp till Eventor! lits/online/sv/default.asp?start=tru e Ladda upp sträcktider (5 steg) 1. Välj filformat (IOF XML) 2. Ange epost-adress och sträcktidsfil forts 62

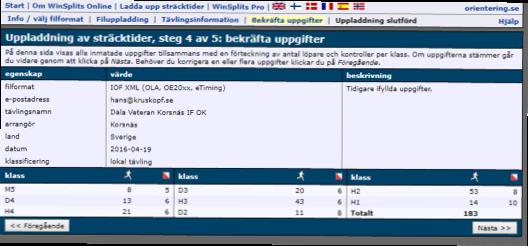

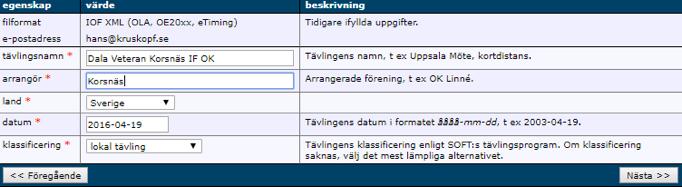

63 3. Ange tävlingsinformation 4. Bekräfta uppgifter med Nästa. Uppladdning sker, tävlingsnr och lösenord erhålles. 5. Spara dessa för att kunna göra ev justeringar. 63

64 Sträcktider till enbart WinSplits Sträcktider till WinSplits endast om de inte laddats upp till Eventor! Välj Ladda upp sträcktider 1. Välj filformat (IOF XML) 2. Ange epost-adress och sträcktidsfil 3. Ange tävlingsinformation 4. Bekräfta uppgifter (med Nästa) 5. Notera tävlingsnr och lösenord (för ev justeringar) 64

65 Tävlingsadministration med MeOS 1. UPPKOPPLINGAR 2. PROGRAMNEDLADDNING 3. EN TYPISK TÄVLING 4. DATABAS 5. LIVERESULTAT 6. WINSPLITS 7. LIVELOX 8. PURPLE PEN 9. MeOS UTAN FÖRBEREDELSER 65

66

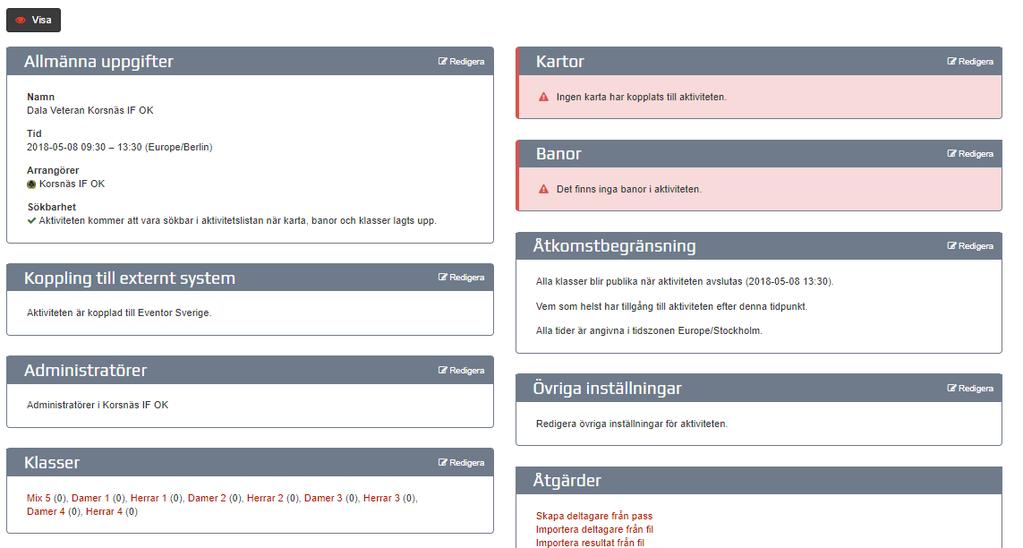

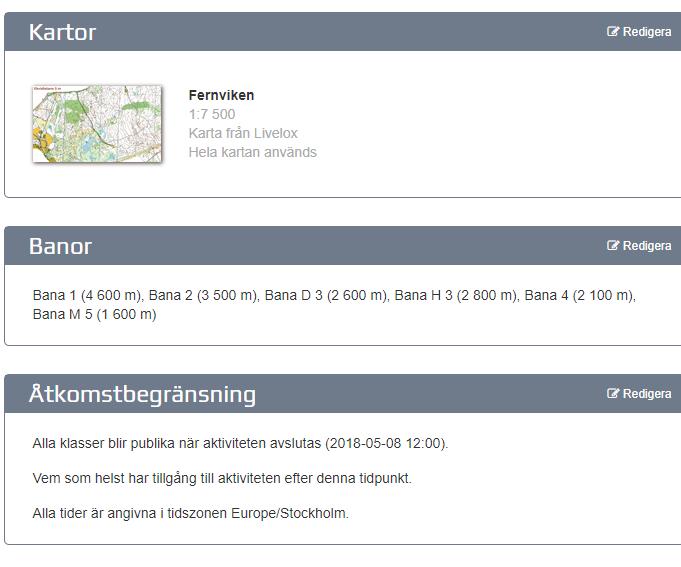

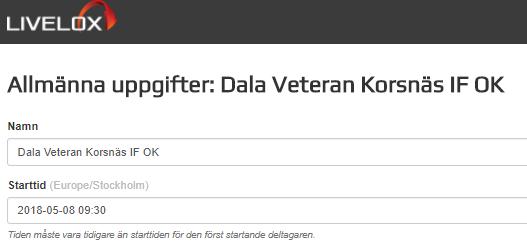

67 Här går det att ändra start och sluttid. Efter uppladdning av banor kan koppling banaklass behövas göras.

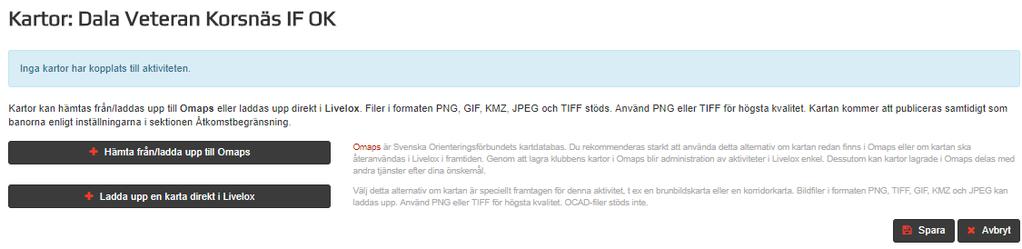

68 Uppladdning av karta Om kartan inte är georefererad så görs detta mot en satellitbild

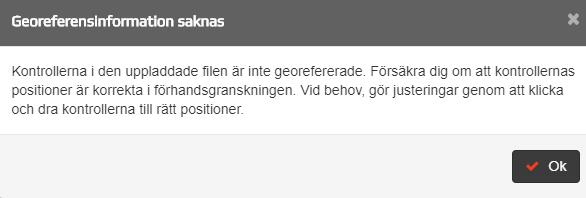

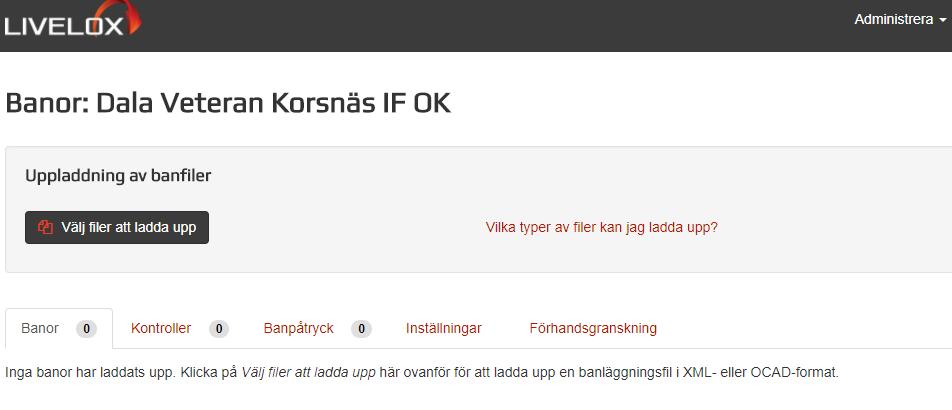

69 Uppladdning av banor

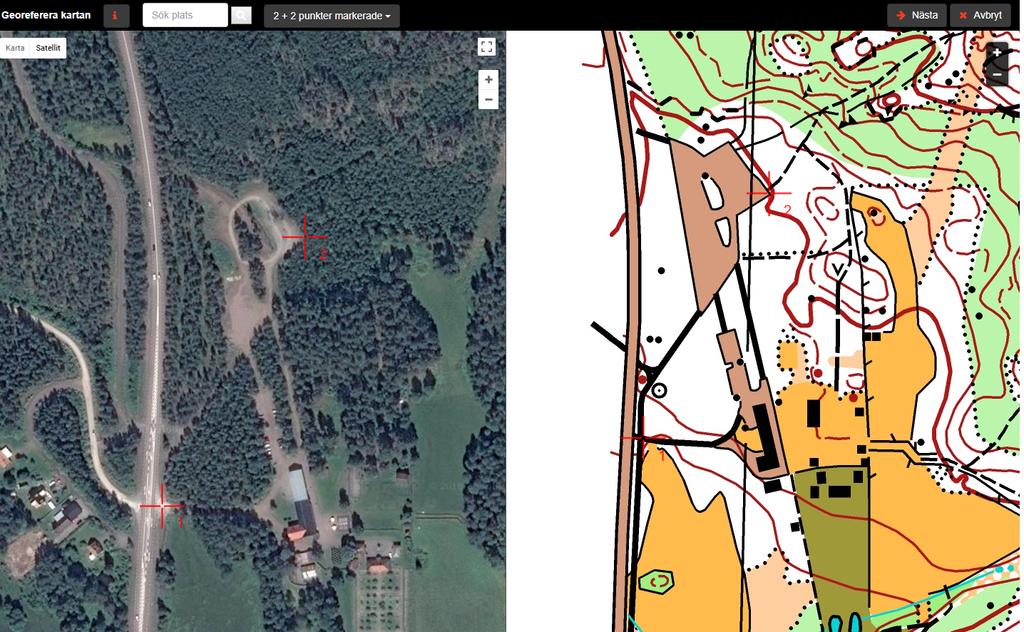

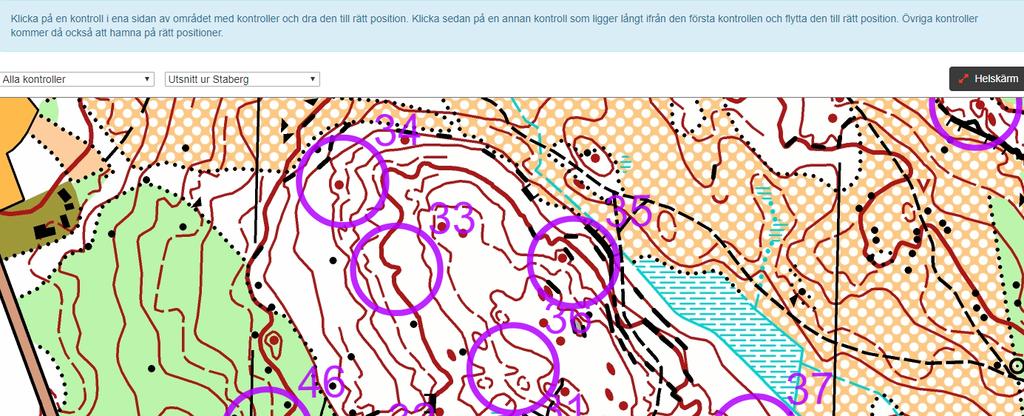

70 Georeferera kartan

71

72 Tävlingsadministration med MeOS 1. UPPKOPPLINGAR 2. PROGRAMNEDLADDNING 3. EN TYPISK TÄVLING 4. DATABAS 5. LIVERESULTAT 6. WINSPLITS 7. LIVELOX 8. PURPLE PEN 9. MeOS UTAN FÖRBEREDELSER 72

73 Tävlingsadministration med MeOS 1. UPPKOPPLINGAR 2. PROGRAMNEDLADDNING 3. EN TYPISK TÄVLING 4. DATABAS 5. LIVERESULTAT 6. WINSPLITS 7. LIVELOX 8. PURPLE PEN 9. MeOS UTAN FÖRBEREDELSER 73

74 En MeOS-klient i en dator Ingen anmälan Inga klasser Inga banor EN operatör! Meos registrerar deltagare vid utstämpling Meos registrerar klasser vid utstämpling Meos registrerar banor vid utstämpling MK T U Lämplig användning Klubbträning Behöver ej el? Ingen förberedelse Ingen registrering på kvar i skogen Resultat Online Eventor Winsplits 74
