1 INTRODUKTIONSKURS Sport-Ident Degerfors OK Sid 1/19

2 Kursinnehåll Syfte Genomgång av funktionalitet hos - Hårdvara - Mjukvara Genomgång av handhavandeinstruktioner Tips och råd vid programmering Övningar på att förbereda och genomföra en motionstävling - Programmera en Basenhet - Synkronisera SI-Master med Fröken Ur - Synkronisera Basenhet med SI-Master - Skriva ut sträcktider med printern - Läsa av Löparbricka med Masterstationen Sid 2/19

3 Kursens syfte Målet är att alla deltagare efter avslutad kurs själva ska kunna förbereda och genomföra en motionstävling typ Gå-Lunka-Löp med hjälp av Sport-Idents elektroniska stämplingssystem. Sid 3/19

SI-Card5 SI-Card6 Stämplingstid: 6:an är dubbelt så snabb som 5:an (ca 0,2 s

4 Funktionalitet Hårdvara Löparbricka Löparbricka kallas pinnen man stämplar med. Det finns 2 typer av löparbrickor, SI-Card5 och SI-Card6. SI-Card5 SI-Card6 Stämplingstid: 6:an är dubbelt så snabb som 5:an (ca 0,2 s mot 0,4 s) Minnesutrymme: 6:an klarar av att lagra 64 kontroller medan 5:an klarar 30 Sid 4/19

Basenhet Funktionalitet Hårdvara En Basenhet kan ha följande funktioner: TÖM, CHECK, START, MÅL, KONTROLL. En Basenhet i stand-by-läge vaknar till liv när man stämplar första gången.

5 Basenhet Funktionalitet Hårdvara En Basenhet kan ha följande funktioner: TÖM, CHECK, START, MÅL, KONTROLL. En Basenhet i stand-by-läge vaknar till liv när man stämplar första gången. Den är sedan vaken i 2 timmar. Det tar några tiondels sekunder längre att stämpla i en sovande enhet än i en som är vaken. Basenhet typ BSF8-DB För att ändra funktion hos en Basenhet krävs programmering via PC. Sid 5/19

SI-Master Funktionalitet Hårdvara En SI-Master har samma funktioner som en Basenhet + att den kan användas för synkronisering av klockan i Basenheterna.

6 SI-Master Funktionalitet Hårdvara En SI-Master har samma funktioner som en Basenhet + att den kan användas för synkronisering av klockan i Basenheterna. Med synkroniseringsfunktionen kan man på ett snabbt och enkelt sätt ställa klockan hos alla Basenheter som skall användas under tävlingen. Vill man ha absolut tid (Fröken Ur) krävs dock att SI-Master först programmeras via PC. SI-Master typ BS8 Sid 6/19

I båda fallen krävs att Masterstationen är kopplad till en PC med programvaran SI-Config installerad.

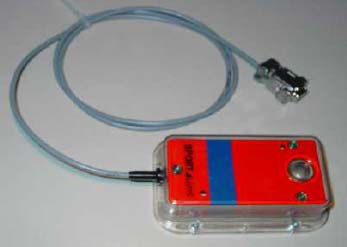

7 Masterstation Funktionalitet Hårdvara Masterstationen har två viktiga funktioner: - Den kan användas för att läsa av Löparbrickor. - Den används när man ska programmera Basenheter. I båda fallen krävs att Masterstationen är kopplad till en PC med programvaran SI-Config installerad. Masterstation typ BSM7 Masterstationen levereras med RS232-kabel men med en adapter möjliggörs anslutning till USB-porten. RS232/USB-adapter Sid 7/19

8 Printerstation Funktionalitet Hårdvara Printerstationen består av en termoprinter (typ GEBE Flash) och en Avläsningsenhet (typ BSF-7). Dessutom finns en batteriladdare och 4 så kallade servicebrickor (lila i figuren till höger). Med hjälp av Printerstationen kan man snabbt och enkelt skriva ut sluttid och sträcktider. Man kan även under vissa premisser skriva ut en resultatlista. Printerstationen fungerar på samma sätt som Basenheterna, dvs. den vaknar vid första stämplingen och slår av 2 timmar efter sista stämpling. Printerstation typ BS7-P Avläsningsenheten lagrar alla resultat i ett minne som kan läsas över till en PC efter avslutad tävling. Om man önskar utnyttja denna möjlighet måste man innan tävlingen först radera minnet. Sid 8/19

9 SI-Config Funktionalitet Mjukvara Med hjälp av programmet SI-Config kan man programmera Basenheterna, SI-Master och Masterstationen. Parametrar som kan programmeras är: Tid, Kodsiffra, Funktion och Aktiv tid. OBS! Den tid som överförs till enheten är datorns interna. Se därför till att ställa datorns klocka efter Fröken Ur innan SI-Config startas. SI-Config startmeny Sid 9/19

10 Funktionalitet Mjukvara SI-Config (forts) Symbolen Läsa löparbrickor Se Övning 5. Här anger man om det är en Basenhet som skall programmeras/läsas (indirekt) eller Masterstationen (direkt). I de gröna fälten kan man läsa av den anslutna enhetens inställda värden då man klickar på Läs. I de röda fälten skriver man in de nya värden man vill överföra till den anslutna enheten när man klickar på Skriv. Batteristatus på den anslutna enheten. Sid 10/19

11 Handhavandeinstruktioner Följande instruktioner finns för Sport-Ident-systemet: SI_instruktion_01.doc Programmera Basenheten BSF8-DB SI_instruktion_02.doc Programmera Masterstationen BSM7 SI_instruktion_03.doc Programmera SI-Master med programmet SI-Manager och synkronisera klockan i Basenheterna SI_instruktion_04.doc Programmera SI-Master med programmet SI-Config och synkronisera klockan i Basenheterna SI_instruktion_05.doc Läsa av en Löparbricka med Masterstationen BSM7 SI_instruktion_06.doc Skriva ut sträcktider från Löparbricka med termoprintern GEBE Flash SI_instruktion_07.doc Överföra brickdata från Avläsningsenheten BSF-7 till PC SI_instruktion_08.doc Ladda batteriet i termoprintern GEBE Flash SI_instruktion_09.doc Kontrollera/Ändra printerns inställningar SI_instruktion_10.doc Ställa klockan i Printerstationen SI_instruktion_11.doc Ändring i utskriftslayout SI_instruktion_12.doc Skriva ut resultatlista från printern Sid 11/19

Tips och råd Programmering av Basenheter och SI-Master Sätt

att stämpla en gång med service-off -brickan.

12 Tips och råd Programmering av Basenheter och SI-Master Sätt den Basenhet som skall programmeras i service -läge genom att stämpla en gång med service-off -brickan. Placera programmeringsstaven i Masterstationen. Stora diametern vänd nedåt. Placera Basenheten ovanpå Masterstationen. Gäller instruktionerna SI_instruktion_01.doc och SI_instruktion_04.doc Sid 12/19

Tips och råd Synkronisering av Basenheter med SI-Master

Placera SI-Master ovanpå den Basenhet som skall synkroniseras.

13 Tips och råd Synkronisering av Basenheter med SI-Master Stämpla upprepade gånger med service-off - brickan tills TimeMaster visas i displayen. Placera programmeringsstaven i SI-Master så som figuren visar. Placera SI-Master ovanpå den Basenhet som skall synkroniseras. Vänta på signal. Klart! Klockorna är nu synkroniserade. Gäller instruktion SI_instruktion_04.doc Sid 13/19

Övningar Övning 1: Programmera Basenhet Kontrollera att datorns klocka stämmer överens med Fröken Ur. Tag en valfri Basenhet och använd SI_instruktion_01.

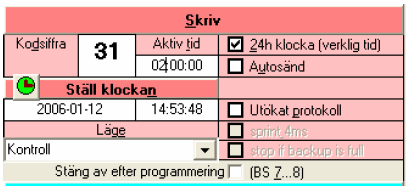

14 Övningar Övning 1: Programmera Basenhet Kontrollera att datorns klocka stämmer överens med Fröken Ur. Tag en valfri Basenhet och använd SI_instruktion_01.doc för att läsa av inställningarna hos Basenheten. Skriv in samma information (Kodsiffra, Aktiv tid och Funktion) i Skriv - fälten. Klicka på Skriv och Fröken Ur-tiden (+ övriga inställningar) förs över till Basenheten. Sid 14/19

15 Övningar Övning 2: Synkronisera SI-Master med Fröken Ur Följ samma procedur som i Övning 1 med SI-Master i stället för en Basenhet. Sid 15/19

16 Övningar Övning 3: Synkronisera Basenhet med SI-Master Använd del B av SI_instruktion_04.doc. Sid 16/19

17 Övningar Övning 4: Skriva ut sträcktider med printern Tag en Löparbricka och stämpla TÖM, CHECK, START, ett antal KONTROLLER och avsluta med MÅL. Använd SI_instruktion_06.doc. Sid 17/19

18 Övningar Övning 5: Läsa av Löparbricka med Masterstationen Använd SI_instruktion_05.doc och läs av Löparbrickan från Övning 4. Sid 18/19

19 Back-up-bilder Sid 19/19
