1 Sida 1 (11) Wermlands SF s tidanläggning Värmlands tidanläggning ägs gemensamt av Wermlands SF s tävlingsföreningar. Denna handledning beskriver handhavandet för ARES21

2 Sida 2 (11) Delar som ingår Splitkabel för start Kopplas från startanläggningen till ARES21 och vidare till OSM6. Gör så att de båda tidanläggningarna startar samtidigt. Kabel mellan UPS (batteribackup) och ARES21 Kommunikationskabel mellan ARES21 och PC Kopplas in på PC på ARES21 till datorns COM port. Spänningskabel till UPS (Batteribackup) Laddar batteriet Spänningskabel till ARES21 från batteri För att användas i nödfall Skrivare, spänningskabel skrivare, kommunikationskabel skrivare Skrivaren kopplas in på ARES21 PRN ARES21 Tidenheten UPS (Batteribackup) Förlängningskabel För att använda mellan Harness och ARES21 Single mobile Harness Kopplas in på respektive bana Tryckknappar Kopplas in på respektive Harness? Splittkabel för Scoreboard och Kopplas på SCB utgången på ARES21

3 Sida 3 (11) WinGrodan Ingår inte i anläggningen PC som styr ARES21 PC som tar hand om administration (WinGrodan) PC som speakerterminal Installera anläggningen i simhallen 1. Ta fram 2-3 bord och ställ på lämplig sida om startpallarna 2. Placera utrustning enligt nedan ARES 21 Grodan OSM6 UPS ARES21 3. Lägg ut Harness på respektive bana 4. Koppla in målplattorna på de gula kontakterna 5. Koppla in tryckknapparna på de röda kontakterna 6. Koppla in sladden från bana 1 till ingång HA 1 på ARES21 7. Koppla in Splitkabel för start från startutrustningen till ARES21 samt OSM6 Kabel märkt Start kopplas till startutrustningen Kabel märkt Slave kopplas till OSM6 Start in Kabel märkt Master kopplas till ARES21 8. Koppla in spänningskabel från 220C till UPS (Batteribackup) 9. Koppla in spänningskabel mellan UPS och ARES Koppla in skrivaren Spänningskabel för skrivare mellan skrivaren och 220V Kommunikationskabel för skrivare mellan skrivaren och ARES Koppla in kommunikationskabel mellan ARES21 och den dator som ska styra ARES Koppla in splittkabeln mellan ARES21 och WinGrodan dator 13. Lägg ut OSM6 Harness på respektive bana 14. Koppla in tryckknappar i mittersta uttaget Touchpad 15. Koppla in splittkabel i utgången SCB på ARES21. Koppla in Splittkabeln i Scoreboard samt WinGrodan Speaker

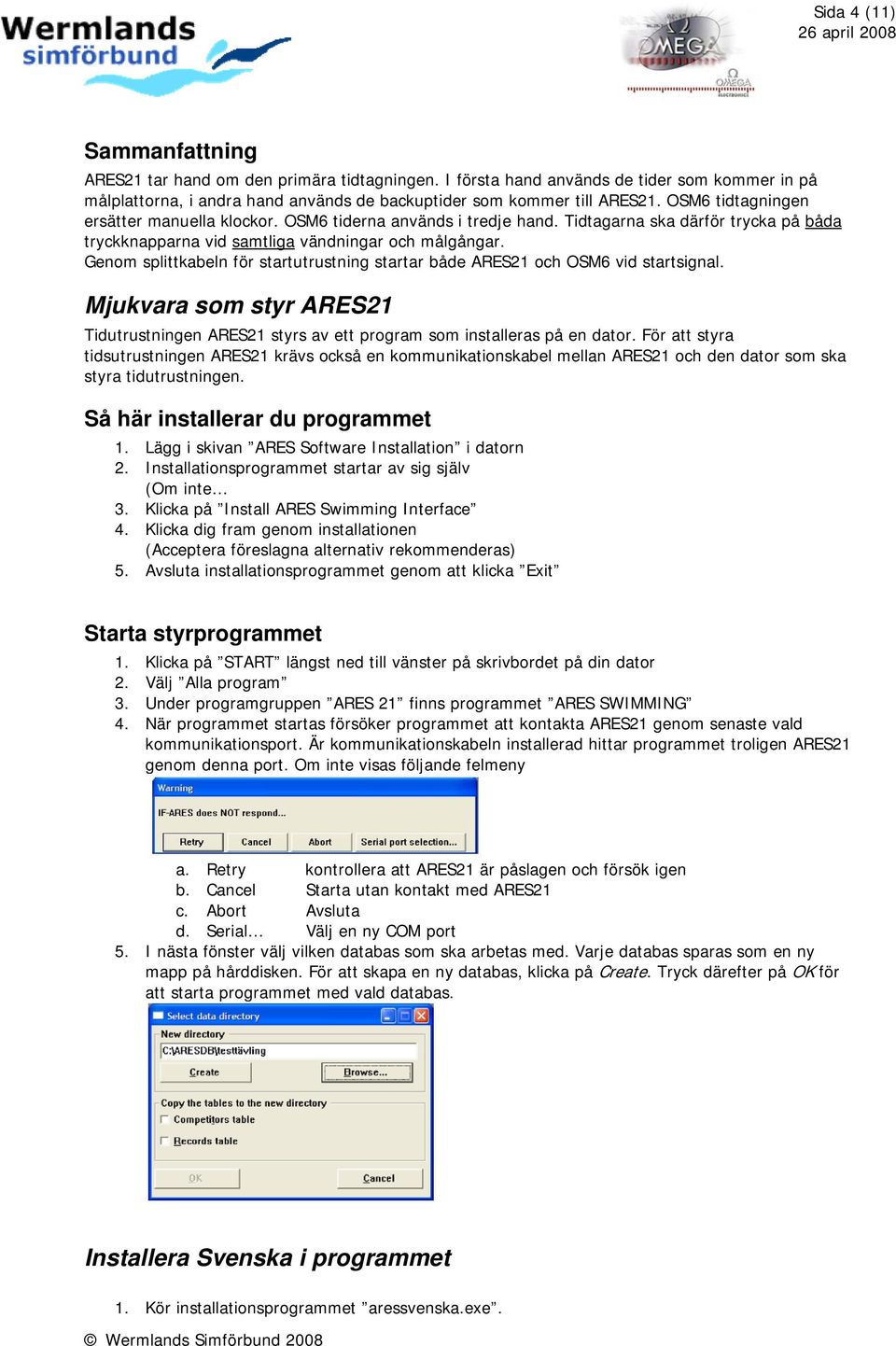

4 Sida 4 (11) Sammanfattning ARES21 tar hand om den primära tidtagningen. I första hand används de tider som kommer in på målplattorna, i andra hand används de backuptider som kommer till ARES21. OSM6 tidtagningen ersätter manuella klockor. OSM6 tiderna används i tredje hand. Tidtagarna ska därför trycka på båda tryckknapparna vid samtliga vändningar och målgångar. Genom splittkabeln för startutrustning startar både ARES21 och OSM6 vid startsignal. Mjukvara som styr ARES21 Tidutrustningen ARES21 styrs av ett program som installeras på en dator. För att styra tidsutrustningen ARES21 krävs också en kommunikationskabel mellan ARES21 och den dator som ska styra tidutrustningen. Så här installerar du programmet 1. Lägg i skivan ARES Software Installation i datorn 2. Installationsprogrammet startar av sig själv (Om inte 3. Klicka på Install ARES Swimming Interface 4. Klicka dig fram genom installationen (Acceptera föreslagna alternativ rekommenderas) 5. Avsluta installationsprogrammet genom att klicka Exit Starta styrprogrammet 1. Klicka på START längst ned till vänster på skrivbordet på din dator 2. Välj Alla program 3. Under programgruppen ARES 21 finns programmet ARES SWIMMING 4. När programmet startas försöker programmet att kontakta ARES21 genom senaste vald kommunikationsport. Är kommunikationskabeln installerad hittar programmet troligen ARES21 genom denna port. Om inte visas följande felmeny a. Retry kontrollera att ARES21 är påslagen och försök igen b. Cancel Starta utan kontakt med ARES21 c. Abort Avsluta d. Serial Välj en ny COM port 5. I nästa fönster välj vilken databas som ska arbetas med. Varje databas sparas som en ny mapp på hårddisken. För att skapa en ny databas, klicka på Create. Tryck därefter på OK för att starta programmet med vald databas. Installera Svenska i programmet 1. Kör installationsprogrammet aressvenska.exe.

5 Sida 5 (11) 2. Välj Destination folder. Vanligtvis föreslås rätt. 3. Vid Confirm file replace välj Yes to all 4. Starta programmet styrprogrammet ARES SWIMMING 5. Välj Configuration 6. Välj Language 7. Välj Svenska 8. Klicka OK

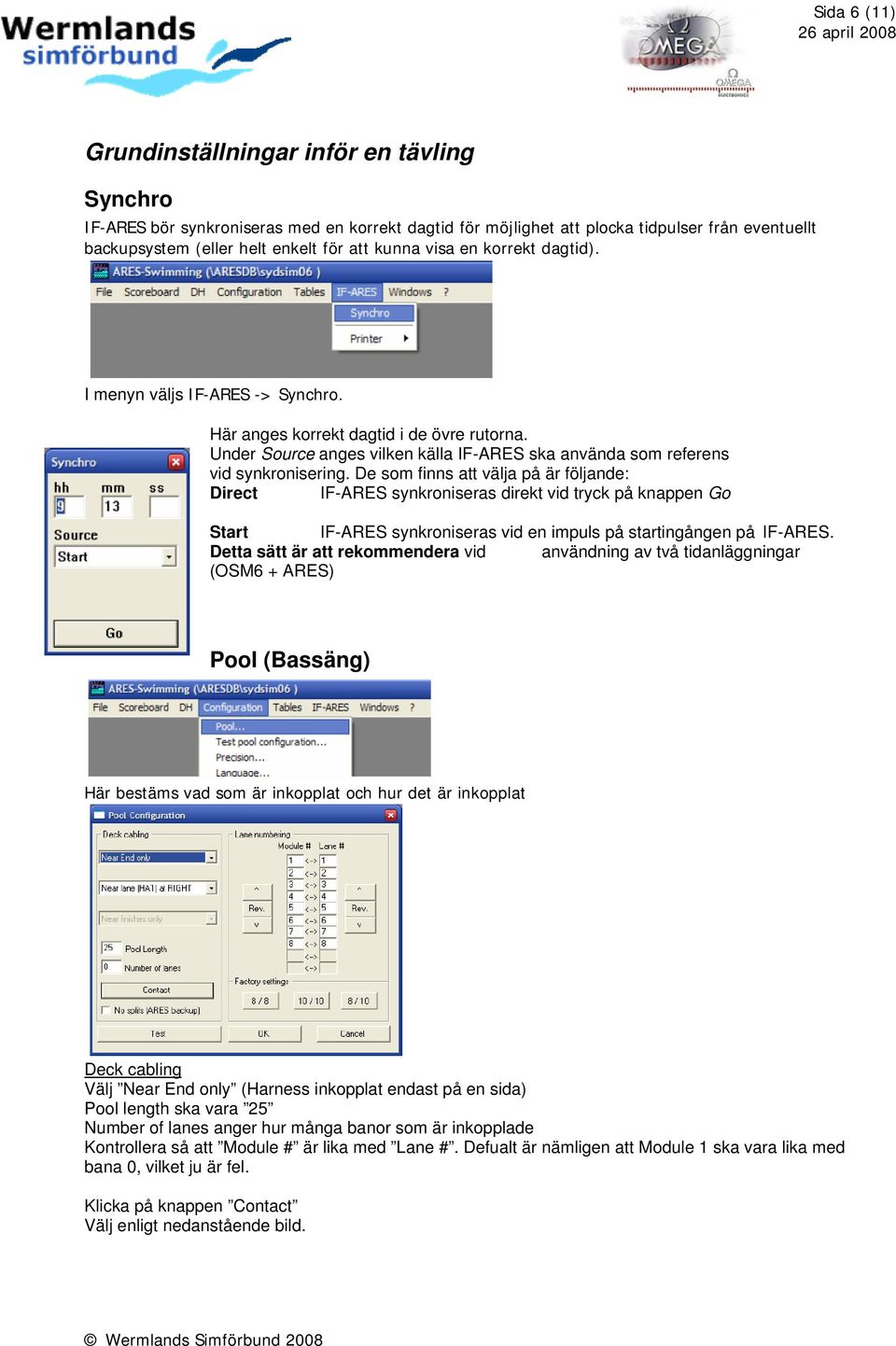

6 Sida 6 (11) Grundinställningar inför en tävling Synchro IF-ARES bör synkroniseras med en korrekt dagtid för möjlighet att plocka tidpulser från eventuellt backupsystem (eller helt enkelt för att kunna visa en korrekt dagtid). I menyn väljs IF-ARES -> Synchro. Här anges korrekt dagtid i de övre rutorna. Under Source anges vilken källa IF-ARES ska använda som referens vid synkronisering. De som finns att välja på är följande: Direct IF-ARES synkroniseras direkt vid tryck på knappen Go Start IF-ARES synkroniseras vid en impuls på startingången på IF-ARES. Detta sätt är att rekommendera vid användning av två tidanläggningar (OSM6 + ARES) Pool (Bassäng) Här bestäms vad som är inkopplat och hur det är inkopplat Deck cabling Välj Near End only (Harness inkopplat endast på en sida) Pool length ska vara 25 Number of lanes anger hur många banor som är inkopplade Kontrollera så att Module # är lika med Lane #. Defualt är nämligen att Module 1 ska vara lika med bana 0, vilket ju är fel. Klicka på knappen Contact Välj enligt nedanstående bild.

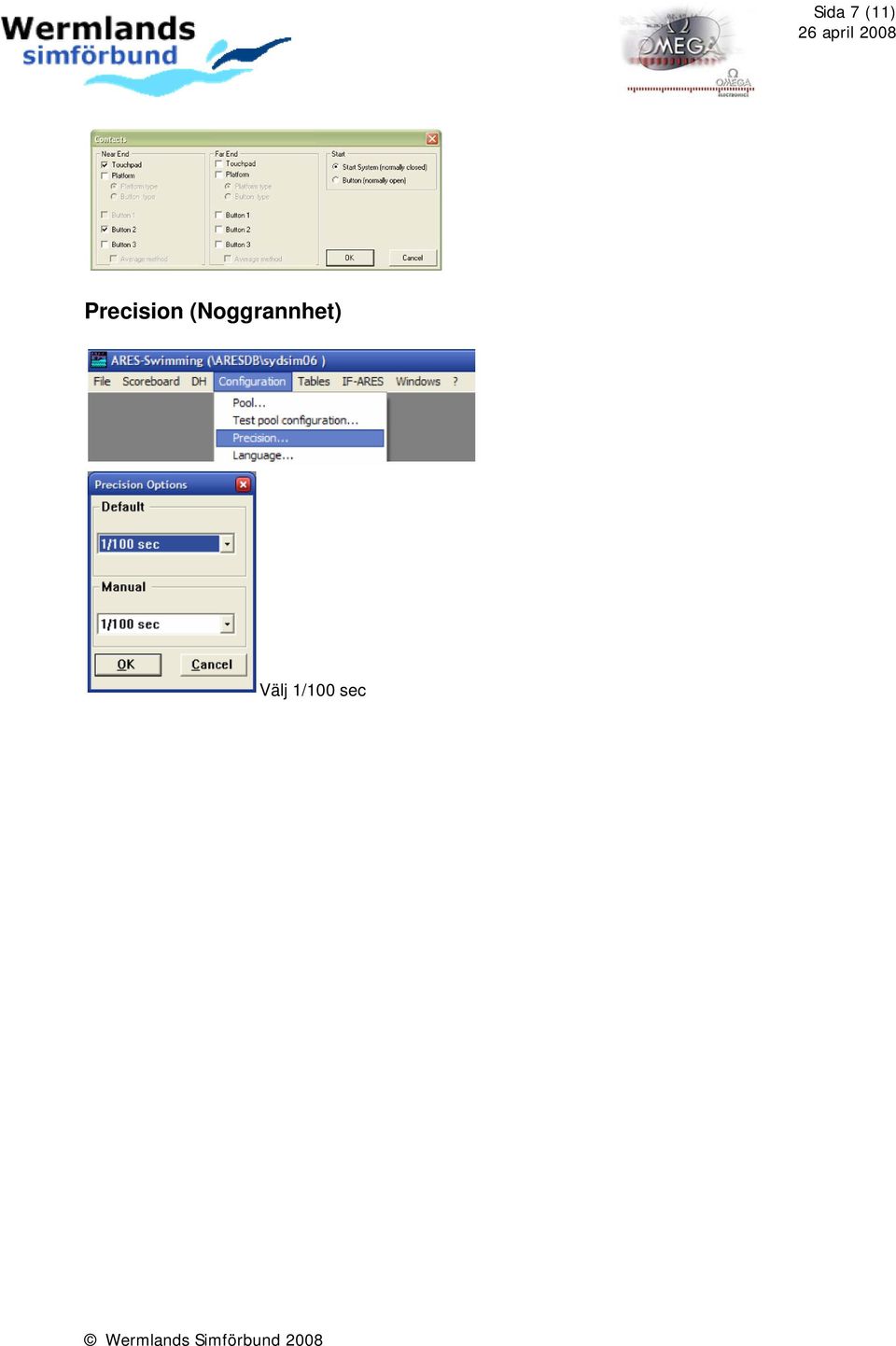

7 Sida 7 (11) Precision (Noggrannhet) Välj 1/100 sec

8 Sida 8 (11) Scoreboard (Resulttavla) Lane options (Baninställningar) I Lane options anges inställningar för visning i programmet samt hur länge tiderna ska visas på tavlan efter vändning. Denna dialogruta kan fås fram på två sätt, antingen Configuration -> Lane options i huvudmenyn eller i Race-fönstret under Options - > Settings..

9 Sida 9 (11) Warning if missed Lap Denna funktion är användbar på längre distanser. Tiden anger efter hur lång tid programmet ska varna för att en målplatta inte fått en impuls på. Detta i form röda blinkande rutor i Race-fönstret Clear after x seconds Anger hur lång tid som tiderna på scoreboard ska ligga kvar innan de rensas. Beep on touch Är denna ikryssad kommer en ljudsignal att låta varje gång en impuls inkommer på målplattans ingång. (Obs! Installera programmet ARESBEEP.EXE ) Timetable (Inställning av grenordning) Här läggs alla grenar upp för att programmet automatiskt ska räkna ut vilka harness som ska användas samt hur många sträckor varje gren är. Detta för att slippa att ställa detta innan varje gren startar.

10 Sida 10 (11) För att slippa lägga upp varje gren manuellt, rekommenderas programmet Ares Event Converter. 1. Installera programmet genom att köra installationsprogrammet areseventinstall.exe 2. Programmet Ares Event Converter installeras 3. Starta programmet 4. Ändra filformat till *.mdb 5. Välj den aktuella tävlingens mdb fil. 6. Välj sedan vilken databas ARES programmet jobbar ifrån. 7. Textfilen LSTRACE.TXT skapas i aktuell katalog 8. Klart!

11 Sida 11 (11) Användning under tävling För att starta ett nytt lopp, välj gren och heat i Timetable-fönstret och tryck därefter på Race. Då öppnas ett nytt fönster, Race-fönstret, där loppet styrs. Under menyn Aktiviteter finns följande Race fönstret måste vara aktiverat. Tryck F5 för att aktivera Race fönstret Ctrl + N Nästa heat (Nollställer och går till nästa heat) Ctrl + T Nästa gren (Nollställer och går till nästa gren) Ctrl + Q Arm ON (Armerar samtliga banor) Ctrl + Z Arm OFF (desarmerar samtliga banor) Ctrl + + All lanes lap + 1 (Lägger till en sträcka på samtliga banor) Ctrl + - All lanes lap -1 (Tar bort en sträcka på samtliga banor) Retrive race Tar emot information från IF-ARES om t.ex datorn har varit frånkopplad medan loppet simmat klart. Missed start (F2) Öppnar en dialogruta om loppet inte var nollställt innan starten gick, i rutan visas alla de senaste startimpulserna, den korrekt bör vara den högst upp. Ctrl + Page Up Skicka resultat igen till resultattavla och WinGrodan Ctrl + Insert Tavla återgår till att följa loppet (efter att skickat resultat) Bana + U Stänger av/på bana Bana + B Tar backuptid för aktuell bana Bana + Q Armerar målplatta Bana + Z Desarmerar målplatta Bana + T Skriv in sluttid manuelt Bana + + Lägger till sträcka på aktuell bana Bana + - Tar bort senaste tid/sträcka
