1 Råd och anvisningar Sida 1 av 9 Råd och anvisningar för insatsstödjande åtgärder i höga hus

2 Sida 2 av 9 Inledning Detta dokument syftar till att tydliggöra Räddningstjänsten Skåne Nordvästs, RSNV, syn på hur insatsstödjande åtgärder i höga hus bör utformas. Dokumentet tar upp viktiga områden att beakta vid projektering för att de insatsstödjande åtgärderna ska fungera som avsett utifrån RSNV:s förutsättningar och insatsmetodiker. Anvisningarna utgår från Boverkets byggregler (BBR) samt Arbetsmiljöverkets föreskrift gällande rök- och kemdykning. Med höga hus avser RSNV i detta dokument alla byggnader med en byggnadshöjd över 24 meter. Avgränsning Detta dokument förutsätter att läsaren har goda kunskaper om BBR samt byggprocessen. De verksamhetstyper som omfattas av detta dokument är normalstora bostadslägenheter, mindre kontorslokaler och hotell. Även andra lokaler kan omfattas av detta dokument om de är försedda med heltäckande vattensprinkleranläggning. Verksamhetstyper som samlingslokaler, större restauranger, kontorslandskap och andra lokaler med stora volymer omfattas inte av detta dokument. Delar av innehållet kan dock användas för sådana verksamheter efter samråd med RSNV.

3 Sida 3 av 9 Räddningshiss Enligt BBR ska byggnader med fler än tio våningsplan förses med minst en räddningshiss och om våningsplanets area överstiger 900 m² bör minst två räddningshissar installeras. Standard SS-EN bör användas för dimensionering av räddningshissar. Delar av innehållet i standarden kommenteras i detta dokument. Eventuella avvikelser från standarden ska alltid ske i samråd med RSNV för att säkerställa att räddningshissen ändå uppnår den säkerhetsnivå som vi kräver med avseende på räddningspersonalens arbetsmiljö. Räddningshissen är till för att möjliggöra räddningstjänstens insats och därför är det olämpligt att räddningshissen är en del av byggnadens utrymningsstrategi. Räddningshissen ska betjäna samtliga våningsplan enligt SS-EN RSNV anser att enstaka källarplan inte behöver betjänas av hissen under förutsättning att det finns alternativa angreppsvägar till källaren. Placering av hiss Räddningshissen bör vara placerad i direkt anslutning till byggnadens huvudangreppsväg-/ar samt vara väl skyltad. Det är viktigt att räddningshissen placeras i direkt anslutning till ett brandtekniskt avskilt trapphus där stigarledning finns. På så sätt får vi ett optimalt arbetsflöde för att snabbt och säkert kunna påbörja en räddningsinsats. Brandsluss Enligt BBR krävs en brandsluss framför hissen. Brandslussen ska utformas som en egen brandcell. Brandslussen bör avskiljas från andra utrymmen i lägst EI 60 med dörrar i lägst klass EI 60-S mc. Brandslussen ska vara så stor att den kan passeras med en dörr i taget öppen. För att underlätta orienteringen bör in- och utträde från räddningshissen till brandslussen alltid ske på samma sida av hisskorgen. Brandslussen får inte användas för permanent eller tillfällig förvaring av något brännbart. RSNV anser att det är olämpligt att en vanlig lägenhetskorridor ska utgöra brandsluss. Lägenhetsdörrarna behöver då vara utförda i klass EI-60-S mc och kravet på dörrstängare gör att denna lösning riskerar att inte fungera över tid. Dels är det otympligt för de som bor där att använda dörren och det finns därför risk för att dörrstängaren kommer att hakas av. Dels är det svårt för fastighetsskötare eller liknande att utföra kontroll och underhåll av dörrstängaren. Om det ändå ska användas rekommenderas att dörrstängaren aktiveras av rökdetektor, så kallad fri sving. RSNV rekommenderar inte att ersätta dörrstängaren med mekanisk övertrycksättning på grund av att man måste ta hänsyn till att öppningskraften för dörren inte blir för hög men framförallt för att man riskerar att förvärra brandförloppet. Nedan redovisar RSNV ett exempel på utformning av brandsluss som är bra ur ett insats-perspektiv och som uppfyller byggreglerna. Det kan även finnas andra lösningar som är bra ur ett insatsperspektiv men som utgör analytisk dimensionering och därför kräver verifiering av att byggreglerna uppfylls i det enskilda fallet.

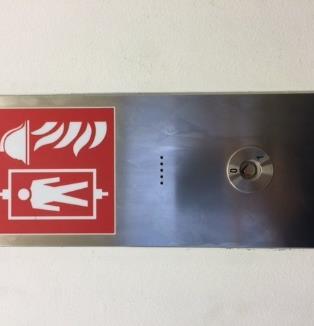

4 Sida 4 av 9 Nyckelsystem och nyckelbrytare Nyckelbrytare för aktivering av räddningshissen bör finnas i direkt anslutning till hissen i byggnadens entréplan. Styrningen i entréplan bör ske med hjälp av trekantsnyckel utformad enligt SS-EN 81-1 samt SS-EN RSNV rekommenderar att aktiveringen i entréplan aktiverar både fas 1 och fas 2 enligt SS-EN 81-72, 9 mm, det vill säga det behövs ingen separat styrning i hisskorgen för att aktivera fas 2. Om styrning i hisskorgen ändå ska installeras bör det utgöras av brandkårsnyckel utformad enligt SS Då måste man särskilt beakta hållbarheten i hisskorgens nyckelbrytare så att hissen inte riskerar att sättas ur spel. Aktivering/styrning i entréplan Nyckelsystem för aktivering av räddningshiss på entréplan bör utgöras av trekantsnyckel, 9 mm. Styrning i hisskorg Om styrning i hisskorg ska användas ska nyckelsystemet bestå av brandkårsnyckel utformad enligt SS (Bilder hämtade från Räddningstjänsten Syd med tillstånd.) RSNV anser att det är olämpligt att använda några andra nyckelsystem än de ovan angivna eftersom det riskerar att försena en räddningsinsats. Det är inte heller lämpligt att placera nyckel för styrning av hissen i nyckelskåp som öppnas med hjälp av nyckelsystemet för automatlarm.

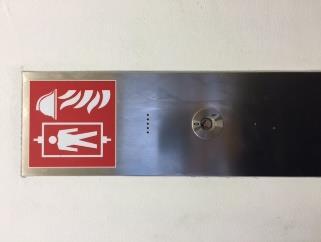

5 Sida 5 av 9 Kraftförsörjning Enligt SS-EN ska räddningshissen förses med reservkraft. Driftstiden för den sekundära kraftkällan bör dimensioneras för att minst motsvara byggnadens tidskrav på bärighet. Det finns flera olika möjligheter att uppfylla kravet på sekundär kraftkälla för räddningshissen. Den sekundära kraftkällan kan exempelvis bestå av dieselgenerator eller batteripack (UPS). Det är viktigt att en uppkommen brand i byggnaden inte kan slå ut kraftmatningen till räddningshissen. Vidare bör räddningshissen alltid kunna åka till entréplan om hissen trots allt blir strömlös. För byggnader högre än 16 våningar anser RSNV att sekundär kraftkälla bör bestå av dieselgeneratorer. Uppmärkning av räddningshiss och trapphus Enligt SS-EN (Annex F) ska räddningshissen märkas ut med piktogram, se bild nedan. Räddningshissen måste vara lätt att identifiera om flera hissar finns. Finns flera utvändiga angreppsvägar bör det vara tydligt vilken som ska användas för att nå räddningshissen. Endast hissar som är utförda enligt standarden får vara försedda med piktogrammet. Detta med hänsyn till räddningspersonalens säkerhet vid insats. Dörrar till trapphus bör vara tydligt skyltade med vägledande markeringar för utrymning och skylt för stigarledning. Detta för att räddningspersonal snabbt ska kunna identifiera angreppsvägen. I trapphus bör det på varje våningsplan finnas en angivelse som anger vilket våningsplan man befinner sig på i förhållande till hur många våningsplan trapphuset betjänar. Intyg, kontroller och underhåll För vår säkerhet är det viktigt att räddningshissen lever upp till kraven och för att verifiera detta är det Bilder hämtade från Räddningstjänsten Syd med tillstånd. avgörande att det finns ett intyg som visar att hissen uppfyller säkerhetskraven. Verifieringen ska utgå från avsnitt 6 i SS-EN Räddningshissen bör följa de krav på underhåll som anges i SS-EN Utöver det ska det finnas kontroll- och underhållsrutiner som är anpassade efter räddningshissens speciella funktioner. Stöd i framtagandet för sådana rutiner kan tas från avsnitt 6, tabell 3 i SS-EN

6 Sida 6 av 9 Brandvattenförsörjning Räddningstjänstens utrustning är typgodkända/provtryckta till 15 bar, vilket är det högsta tryck utrustningen får användas vid. I de byggnader där stigarledning finns ska arbetstrycket vid uttaget från stigarledningen ligga mellan 8 bar och 12 bar. Detta framgår av BBR. Det är viktigt att trycket vid uttaget inte överstiger 12 bar eftersom det medför större påfrestning på utrustningen samt att strålföraren kan få problem att hantera utrustningen. Vidare anges att stigarledning bör dimensioneras för att minst två strålrör kopplas in med ett flöde av 300 l/min för varje strålrör. Placering av in- och uttag In- och uttag till stigarledning bör utformas enligt SS 3112 och de ska vara placerade bakom låsta luckor. Luckorna bör vara öppningsbara med brandkårsnyckel enligt SS Eventuella tryckreduceringsventiler bör också förläggas bakom låst lucka för att förhindra åverkan. Om stigarledningen kopplingar förses med täcklock bör det säkerställas att dessa är möjliga att ta bort även om systemet är trycksatt. Detta kan exempelvis lösas genom att borra ett mindre hål i täcklocket. In- och uttag bör förses med skyltning enligt AFS 2008:13 Skyltar och signaler, det vill säga skyltar med vit halvmåne på röd botten och vit text. Vattenintaget bör placeras i fasad utomhus i nära anslutning till angreppsvägen. RSNV rekommenderar att förse stigarledningen med dubbla intag för att möjliggöra anslutning av dubbla slangar. Med dubblerade slangar minskar tryckförlusten och vi har möjlighet att ansluta två oberoende pumpar vilket ger en förbättrad säkerhet vid insats/rökdykning. Vidare rekommenderar RSNV även att förse intaget med avstängningsventil för att göra det möjligt att byta en intagsslang utan att behöva tömma stigarledningen. Enligt BBR och SS 3112 bör uttag finnas på minst vartannat våningsplan inne i trapphuset. Standarden anger att uttagen ska bestå av dubbla uttag för manöverslang (42 mm smalslang) och de ska vara försedda med avstängningsventiler. I BBR anges även att avståndet från uttaget till den mest avlägsna delen av ett utrymme inte bör överstiga 50 meter, vilket är den längd på slangar som rökdykargruppen har med sig i inledningsskedet. Observera att våningsplan som saknar uttag också ska kunna nås inom 50 meter från uttaget på våningen nedanför. RSNV accepterar inte alternativa placeringar av uttaget, exempelvis inne i brandslussen eller i trapphall eller liknande. Anledningen är att vi vill ha så enhetliga lösningar. Dessutom brukar dessa utrymmen vara begränsade i storlek vilket gör det svårt att lägga ut slangarna. Om vi på grund av rökspridning inom våningsplanet behöver starta vårt angrepp från våningen under innebär en sådan lösning dessutom att vi öppnar upp mellan två våningsplan istället för ett. Torra stigarledningar För byggnader med en byggnadshöjd över 24 meter ska stigarledning finnas. Dessa kan utgöras av torra stigarledningar utan egen vattenkälla. Stigarledningarna bör utformas enligt SS Låsta luckor bör vara öppningsbara med brandkårsnyckel utformad enligt SS Om byggnaden har flera trapphus med stigarledningar bör dessa vara separata från varandra för att minska tiden att vattenfylla systemet samt för att säkerställa att vattnet i släckbilen räcker för att påbörja en räddningsinsats. Med bakgrund av de praktiska tester som Räddningstjänsten Syd genomfört (se deras PM Förutsättningar för insats i höga byggnader) kan man att konstatera att räddningstjänstens

7 Sida 7 av 9 utrustning under, optimala förhållanden, endast klarar att trycksätta stigarledningar i byggnader upp till 40 meters höjd. Därför finns inget utrymme att med verifiering påvisa att torra stigarledningar kan användas i byggnader med högre byggnadshöjd än 40 meter. RSNV anser att det är den faktiska tryckhöjden som ska beaktas när man bedömer om trycksatt stigarledning behövs eller inte. Trycksatta stigarledningar För byggnader med en byggnadshöjd över 40 meter krävs enligt BBR trycksatta stigarledningar. Eftersom det i dagsläget inte finns någon europastandard eller svensk standard över hur trycksatta stigarledning ska utformas rekommenderar RSNV att stöd istället tas i NFPA 14, SBF 120 samt SBF 501 i tillämpliga delar. Genom att utgå från dessa normer bör det gå att hitta en lämplig grundnivå på utförandet av systemet. Aktivering och övervakning RSNV anser att trycksatta stigarledningar bör vara vattenfyllda och automatiska. Det innebär att systemet alltid startar automatiskt vid tryckfall i stigarledningen på motsvarande sätt som för en sprinkleranläggning. RSNV avråder starkt från installation av system som inledningsvis är torra. Detta då det finns risk att systemet slås sönder vid trycksättning. Det bör finnas möjlighet att övervaka trycket i systemet så att en rökdykarinsats kan avbrytas vid låga tryck. Övervakning kan ske med lampor för indikering av pumpdrift när rätt tryck uppnås eller genom manometer. Övervakning av systemet bör ske i bottenplan vid den entré där stigarledningen finns placerad. Möjlighet att nödstoppa och nödstarta systemet bör finnas i anslutning till systemets pumpar. Vid behov bör det finnas en enkel instruktion i pumprummet. Vidare bör det finnas skyltning eller liknande som gör det lätt att lokalisera pumprummet. Pumpar och redundans Pumpar och tillhörande komponenter ska ha hög tillförlitlighet och krav på dessa kan hämtas från SBF 120, NFPA 14 eller motsvarande standard. Pumparna bör placeras i brandtekniskt avskilt utrymme. I byggnader upp till 16 våningar med normal våningshöjd (3,0 meter) kan redundans till den trycksatta stigarledningen bestå av pumpen i räddningstjänstens fordon. Detta medför dock att det i BBR rekommenderade trycket och flödet troligen inte kommer att levereras vid de översta uttagen på stigarledningen. Dock bedömer RSNV att tryck och flöde ändå kommer att vara tillräckligt för att genomföra en insats. För byggnader över 16 våningar har räddningstjänsten ingen möjlighet att vara redundans till byggnadens trycksatta stigarledningssystem. Dimensionering av redundans bör då utformas enligt de riktlinjer som finns för redundans i sprinkleranläggningar med lägsta nivå motsvarande normalriskklass OH2, se SBF 120. Detta medför i praktiken krav på dubbla pumpar samt sekundär kraftkälla bestående av dieselgenerator. Vattenförsörjning Trycksatta stigarledningar bör alltid förses med utvändigt vattenintag för räddningstjänsten. Vattenintag utformas enligt SS 3112 och systemet bör vara automatiserat så att vatten kan tillföras utan extra handgrepp i form av ventiler som ska öppnas etcetera. Vattenintag märks med skylt med vit halvmåne på röd botten och vit text Trycksatt stigarledning Vattenintag. RSNV rekommenderar att förse stigarledningen med dubbla intag för minskade tryckförluster och ökad säkerhet. RSNV rekommenderar även avstängningsventil för att ha möjlighet att stänga intaget och därmed kunna byta en slang utan att behöva tömma stigarledningen.

8 Sida 8 av 9 Vatten till stigarledningen kan komma från separat servis för trycksatt stigarledning, sprinklerservis eller byggnadens normala kommunala vattenservis så länge flödeskapaciteten är acceptabel och servisen tillåter uttag för brandvatten. RSNV anser att vi kan vara redundans för att tillföra vatten till stigarledningen i de fall där stigarledningens ordinarie vattenkälla inte fungerar. Till skillnad från en automatisk vattensprinkleranläggning behöver stigarledningen inte fungera när räddningstjänsten inte är på plats. RSNV accepterar således ett enkelt vattentillopp enligt SBF 120. Om stigarledningssystemet saknar utvändigt vattenintag ställs högre krav på vattentilloppet, minst förbättrat enkelt vattentillopp enligt SBF 120. För trycksatta stigarledning är det aldrig acceptabelt att helt ersätta vattentilloppet med räddningstjänstens utrustning, utan det gäller enbart för redundansen om den ordinarie vattenkällan inte fungerar. Kontakta räddningstjänsten vid detaljprojektering. Kombinerade system RSNV rekommenderar att trycksatta stigarledningar består av ett separat system som inte är sammankopplat med ett eventuellt vattensprinklersystem. Det går att kombinera systemen men då de arbetar med olika tryck krävs bland annat tryckreduceringsventiler. Att kombinera systemen innebär därför att ytterligare felkällor byggs in i form av tryckreduceringsventiler, vilket måste utredas i varje enskilt projekt. Kontroll och underhåll Det saknas ett tydligt regelverk kring vad som gäller avseende intyg, besiktningar och kontroller för vattenfyllda trycksatta stigarledningar. Ett rimligt förhållningssätt är att utgå från motsvarande krav som för automatiska vattensprinkleranläggningar (SS-EN och SBF 120). När en vattenfylld trycksatt stigarledning tas i drift anser därför RSNV att det alltid bör finnas: Intyg som motsvarar anläggarintyg i regelverket för automatisk vattensprinkleranläggning, Utsedd anläggningsskötare motsvarande regelverket för automatisk vattensprinkleranläggning, Dokumenterade uppgifter som styrker att kraven på tryck och flöde uppfylls, Skyltar och meddelanden vid pumpar som uppfyller kraven i SS-EN och SBF 120 med ändring att texten Sprinkler ersätts av Trycksatt stigarledning, Intyg från oberoende tredjepartskontroll som motsvarar leverensbesiktning av behörig besiktningsfirma i regelverket för automatisk vattensprinkleranläggning, Intyg från långtidstest av pumpar från leverantören under minst 1,5 timmars drift vid dimensionerande flöde enligt utförd projektering, Intyg från provtryckning i enlighet med SS-EN och SBF 120, Tydliga instruktioner med uppmärkning på plats för räddningstjänstens handhavande, Dokumenterade rutiner för de kontroller som ska ingå i fastighetsägarens systematiska brandskyddsarbete, Skriftliga rutiner vid tillfällig bortkoppling av pumpar. Fastighetsägaren eller utsedd anläggningsskötare ansvarar för regelbunden kontroll och provning av systemets väsentliga delar. Kontrollerna bör motsvara kraven för automatisk vattensprinkleranläggningar. Här ingår bland annat: Intyg från tredjepartskontroll, Veckoprovning, månadsprovning och årlig provning och underhåll av pumpar. Checklista för dessa kontroller kan fås av Svenska Brandskyddsföreningen alternativt används kontrolljournal framtagen av pumptillverkaren. Provningen bör även omfatta system för övervakning av tryck i stigarledningen samt driftsindikering och fellarm vid kontrollpaneler, Årlig kontroll av tryckreduceringsventilers funktion och inställning,

9 Sida 9 av 9 Fullständigt kapacitetsprov med kontrollintervall lägst enligt kraven för boendesprinkler, det vill säga minst vart tredje år, Invändig kontroll efter högst 25 år. Om kontrollen visar på behov av tätare uppföljning ska intervallet till nästa kontroll förkortas, Regelbunden kontroll av eventuella återströmningsskydd. Radiosamband I höga byggnader kan kraftiga bärverk av betong, många mellanbjälklag, bärverk av stål eller liknande störa radiovågor och i ogynnsamma fall helt omöjliggöra radiosamband. Fungerande radiosamband är en förutsättning för att räddningstjänsten ska kunna genomföra en insats. Då räddningstjänsten ofta är en viktig del av byggnadens brandskydd går det inte att bortse från att fungerande radiokommunikation måste säkerställas. Finns misstanke om att radiotäckningen kan vara dålig bör en mätning av radiotäckningen genomföras. RSNV anser att för alla byggnader över 16 våningar bör en mätning av radiotäckningen ske. Mätningen bör ske då stomme, bjälklag, fasad samt huvuddelen av innerväggarna är monterade. Är radiotäckningen inte tillfredsställande behöver det installeras någon form av stödsystem för att förstärka radiosignalerna i byggnaden. Brandskydd under byggtid Som en del av arbetsmiljöplanen bör brand- och utrymningssäkerheten under byggskedet beaktas. När det gäller höga byggnader bör särskilt fokus läggas på de försvårande förutsättningar som höga byggnader innebär vad gäller utrymning samt räddningstjänstens insatsmöjligheter. Rent generellt är det rimligt att byggnader upp till 16 våningar förses med torra stigarledningar under byggtiden. Dessa bör vara funktionsdugliga då byggnaden passerar 8 våningar. Trapphusen bör också avskiljas i takt med att byggnaden blir högre, för att underlätta utrymning samt räddningstjänstens insatsmöjligheter.
