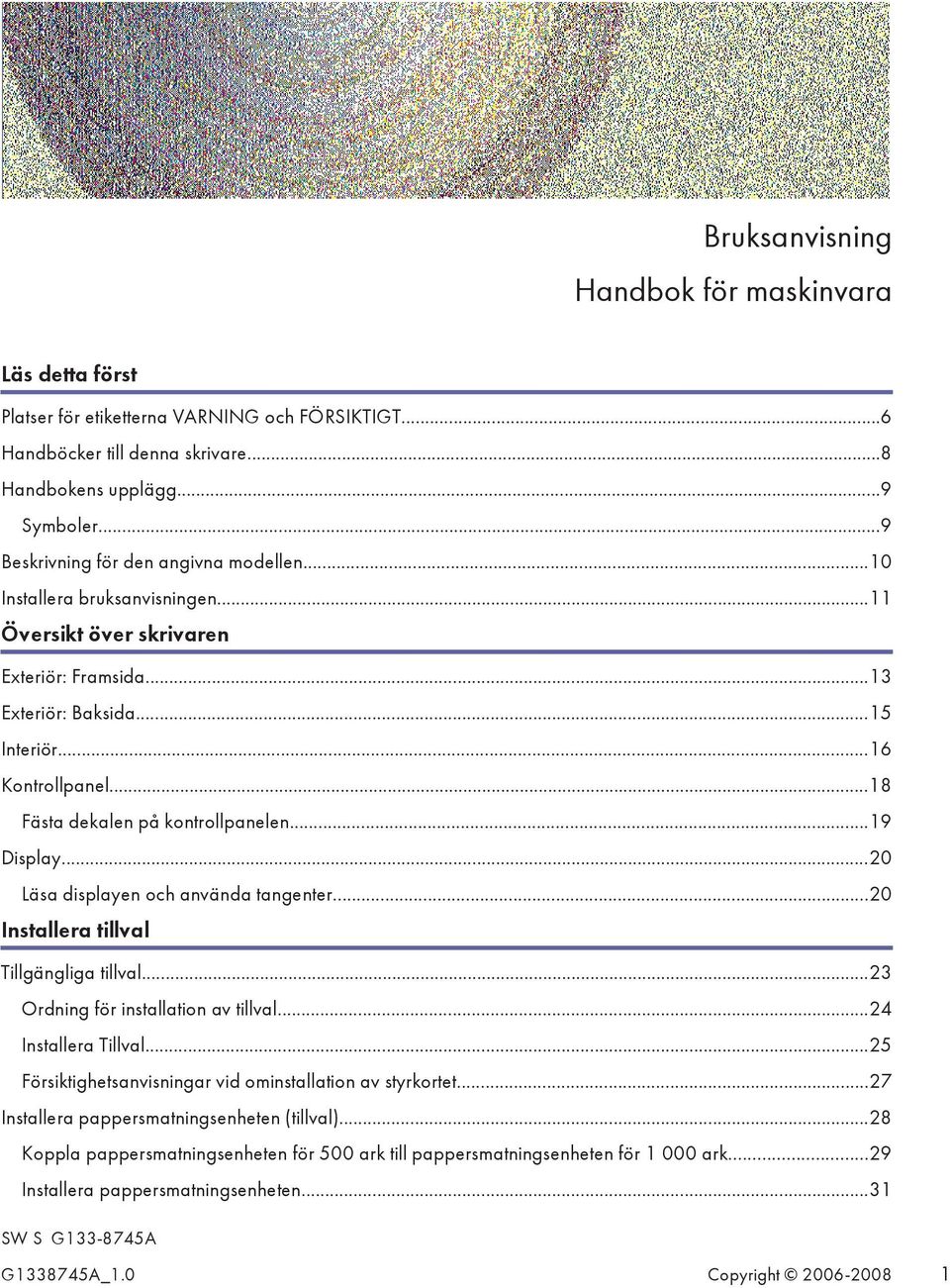

1 Bruksanvisning Handbok för maskinvara Läs detta först Platser för etiketterna VARNING och FÖRSIKTIGT...6 Handböcker till denna skrivare...8 Handbokens upplägg...9 Symboler...9 Beskrivning för den angivna modellen...10 Installera bruksanvisningen...11 Översikt över skrivaren Exteriör: Framsida...13 Exteriör: Baksida...15 Interiör...16 Kontrollpanel...18 Fästa dekalen på kontrollpanelen...19 Display...20 Läsa displayen och använda tangenter...20 Installera tillval Tillgängliga tillval...23 Ordning för installation av tillval...24 Installera Tillval...25 Försiktighetsanvisningar vid ominstallation av styrkortet...27 Installera pappersmatningsenheten (tillval)...28 Koppla pappersmatningsenheten för 500 ark till pappersmatningsenheten för ark...29 Installera pappersmatningsenheten...31 SW S G A G A_1.0 Copyright

2 Installera SDRAM-minne...35 Installera kontohanteringsmodul...38 Installera Gigabit Ethernetkort...41 Installera IEEE b gränssnittsenhet...43 Installera en Bluetooth gränssnittsenhet...46 Installera IEEE 1284-gränssnittskort...48 Installera USB-värdgränssnittskortet...50 Installera Kamera direktutskriftskort eller Säkerhetskort...52 Ansluta skrivarkablarna Ethernetkabelanslutning...55 Förstå LED-lamporna...56 USB-kabelanslutning...58 Digitalkameraanslutning...59 Anslutning med parallellkabel...61 Konfiguration Ethernetkonfiguration...63 Ange en IP-adress (Ingen DHCP)...63 Få en IP-adress automatiskt (DHCP)...65 Göra nätverksinställningar vid användning av Netware...67 Ställa in Ethernethastighet...68 Konfigurera IEEE b (trådlöst LAN)...71 Ställa in SSID...73 Ställa in WEP-kod...73 Papper och andra media Papper som stöds för varje kassett...76 Symboler...76 Kassett Kassett 2, Pappersmatningssenhet för 500/1 000 ark (Kassett 3 till 5)...76 Pappersmatningsenhet för ark (Kassett 3)...77 Sidoinmatningsfack...78 Pappersrekommendationer...80 Fylla på papper...80 Förvara papper...80 Papperstyper och andra medier...80 Papper som inte stöds av skrivaren...86 Utskriftsområde

3 Fylla på papper...88 Fylla på papper i papperskassetten, 500/1Pappersmatningsenhet för 000 ark...88 Fylla på papper i pappersmatningsenhet för ark...94 Fylla på papper i sidoinmatningsfacket...97 Byta förbrukningsartiklar Byta tonerpatron Byta trumma Byta mellanliggande överföringsenhet och dammfilter Byta mellanliggande överföringsenhet Byte av dammfilter Byta toneruppsamlare Byta fixeringsenhet och överföringsvals Byte av fixeringsenhet Byta överföringsvals Fylla på häftklamrar När häftesefterbehandlaren är installerad När 2-facks efterbehandlaren är installerad Rengöra skrivaren Att tänka på vid rengöring Rengöring av friktionsdynorna Papperskassett, Pappersmatningssenhet för 500/1 000 ark Pappersmatningsenhet för ark Rengöring av registreringsvalsen Rengöring av det dammfria glaset Justera skrivaren Justera färgregistreringen Korrigera färgnyansen Ställa in nyanskorrigeringsvärdet Visa testarket för färgkalibrering och nyanskorrigeringsarket Återställa nyanskorrigeringsvärdet till det ursprungliga värdet Justera utskriftsposition Felsökning Fel- och statusmeddelanden visas på kontrollpanelen Panelsignaler Skrivaren skriver inte ut Kontrollera portanslutningen

4 Utskriftsproblem Ytterligare felsökning Ta bort felmatade häftklamrar När häftesefterbehandlaren är installerad När 2-facks efterbehandlaren är installerad Ta bort hålslagsspill När häftesefterbehandlaren är installerad När 2-facks efterbehandlaren är installerad Ta bort felmatat papper Ta bort felmatat papper Meddelande om felmatat papper (A) Meddelande om felmatat papper (B) Meddelande om felmatat papper (C) Meddelande om felmatat papper (D) Meddelande om felmatat papper (R) När häftesefterbehandlaren är installerad När 2-facks efterbehandlaren är installerad Meddelande om felmatat papper (Y) Meddelande om felmatat papper (Z) Duplextutskrift orsakar alltid felmatat papper Bilaga Flytt och transport av skrivaren Flytta skrivaren Förbrukningsmaterial Toner Trumma Toneruppsamlare Häftklammerpatron Mellanliggande överföringsenhet Fixeringsenhet Tekniska specifikationer Huvudenhet Tillval INDEX

5 Läs detta först Läs detta först Platser för etiketterna VARNING och FÖRSIKTIGT...6 Handböcker till denna skrivare...8 Handbokens upplägg...9 Symboler...9 Beskrivning för den angivna modellen...10 Installera bruksanvisningen...11 G A_1.0 Copyright

6 Läs detta först Platser för etiketterna VARNING och FÖRSIKTIGT Maskinen har etiketter med texten VARNING och FÖRSIKTIGT på de platser som visas nedan. För säker användning krävs att du följer dessa instruktioner och hanterar maskinen enligt rekommendationerna. Rör inte vid delar som är märkta med en etikett.maskinens inre kan bli mycket hett. Var försiktig när du tar bort felmatat papper. Rör inte vid delar som är märkta med en etikett.maskinens inre kan bli mycket hett. Var försiktig när du tar bort felmatat papper. Rör inte vid delar som är märkta med en etikett.maskinens inre kan bli mycket hett. Var försiktig när du tar bort felmatat papper. Heta delar på maskinen. Vänta tills fixeringsenheten har svalnat innan du tar bort felmatat papper. Rör inte vid delar som är märkta med en etikett.maskinens inre kan bli mycket hett. Var försiktig när du tar bort felmatat papper. Maskinens inre kan bli mycket hett. Rör inte vid delar som är märkta med etikett. Du kan skada dig. SV ATU082S 6

7 Läs detta först Håll händerna borta från häftesefterbehandlarens utmatningsfack när du drar ut eller trycker in efterbehandlarens häftenhet eller tar bort felmatat papper.annars riskerar du att fastna med fingrarna i den.var försiktig så att du inte rör vid häftesefterbehandlaren då skrivaren används.du kan skada dig. Håll händerna borta från häftesefterbehandlarens utmatningsfack när du drar ut eller trycker in efterbehandlarens häftenhet eller tar bort felmatat papper.annars riskerar du att fastna med fingrarna i den. SV ATU083S 7

8 Läs detta först Handböcker till denna skrivare Se den handbok som motsvarar dina behov. Säkerhetsinformation Innehåller information om säker användning av maskinen. Läs noga igenom informationen för att förebygga skada på användaren och maskinen. Handbok för snabbinstallation Innehåller tillvägagångssätt för uppackning av skrivaren, anslutning till en dator och installation av drivrutinerna. Handbok för maskinvara (den här handboken) Innehåller information om papper, tillvägagångsätt för installation av tillval, byte av förbrukningsartiklar och hantering av pappersstopp och felmeddelanden. Handbok för programvara Innehåller information om användning av maskinen, dess programvara och säkerhetsfunktionerna. Handbok för säkerhet Innehåller information för maskinadministratörer. I handboken beskrivs de säkerhetsfunktioner som administratören kan använda för att förhindra dataintrång och obehörig användning av maskinen. Här beskrivs även hur man går tillväga för att registrera administratörer och hur man ställer in användar- och administratörsautentisering. 8

9 Läs detta först Handbokens upplägg Symboler Denna handbok använder följande symboler: Anger viktiga anvisningar om säkerhet. Om dessa anvisningar inte följs, kan detta leda till allvarliga och livsfarliga skador. Läs noga igenom alla anvisningar som finns i "Säkerhetsinformation". Anger viktiga anvisningar om säkerhet. Om dessa anvisningar inte följs kan detta leda till lindriga eller allvarliga personskador, maskinskada eller egendomskada. Läs noga anvisningarna som finns i "Säkerhetsinformation". Anger viktiga saker att tänka på vid användning av maskinen och förklarar troliga orsaker till pappersstopp, skador på original eller dataförlust. Läs alltid dessa förklaringar. Anger ytterligare förklaringar av maskinens funktioner och instruktioner för att lösa användarproblem. Den här symbolen finns i slutet av varje avsnitt och anger var du kan hitta ytterligare relevant information. [ ] Anger namnen på displayknapparna. [ ] Anger namnet på tangenter som finns på maskinens kontrollpanel. 9

10 Läs detta först Beskrivning för den angivna modellen I denna handbok anger följande symboler information som gäller en viss skrivarmodell. Här beskrivs 220 till 240 V-modellen av skrivaren. Läs anvisningarna om du har köpt en sådan modell. Här beskrivs 120 V-modellen av skrivaren. Läs anvisningarna om du har köpt en sådan modell. Skrivarens modell kan kontrolleras på en etikett på skrivarens baksida. ATU088S 10

11 Läs detta först Installera bruksanvisningen Cd-romskivan "Manuals" som medföljer skrivaren innehåller en bruksanvisning i HTML-format. Följ nedanstående anvisningar för att installera den. Systemkrav: Windows 95/98/Me, 2000/XP/Vista, Windows Server 2003/2003 R2 eller Windows NT eller högre skärmupplösning Webbläsare: Microsoft Internet Explorer 5.5 SP2 eller senare Firefox 1.0 eller senare 1. Stäng alla program som är öppna. 2. Sätt i cd-romskivan "Manuals" i cd-romenheten. Installationsprogrammet startar. Operativsystemets inställningar kan medföra att Autostart inte fungerar. Om så är fallet ska du starta "Setup.exe" i cd-romskivans rotkatalog. 3. Välj ett gränssnittsspråk och klicka sedan på [OK]. 4. Klicka på [Installera handböcker]. 5. Slutför installationen genom att följa instruktionerna på skärmen. 6. Klicka på [Avsluta] när installationen är komplett. 7. Klicka på [Avsluta]. Cd-romskivan "Manuals" innehåller två versioner av handböckerna, en standardversion och en förenklad version. Välj den version som bäst passar din driftsmiljö. För att avinstallera bruksanvisningen går du till [Program] i [Start]-menyn, väljer skrivarens drivrutin och klickar på [Avinstallera]. Du kan avinstallera varje bruksanvisning separat. Om du använder en icke-kompatibel webbläsare och den enklare versionen av bruksanvisningarna inte visas automatiskt öppnar du MANUAL\LANG\ (språk) \ (handbokens namn) \unv på cd-skivan "Manuals" och dubbelklickar på index.htm. 11

12 Översikt över skrivaren Översikt över skrivaren Exteriör: Framsida...13 Exteriör: Baksida...15 Interiör...16 Kontrollpanel...18 Fästa dekalen på kontrollpanelen...19 Display...20 Läsa displayen och använda tangenter...20 G A_1.0 Copyright

13 Översikt över skrivaren Exteriör: Framsida Här presenteras namnen på de delar som finns på framsidan och höger sida av skrivaren, samt deras funktioner. ATU093S 1. Standardutmatningsfack Här matas utskrifter ut. 2. Övre höger lucka Öppna denna lucka för att ta bort felmatat papper. 3. Sidoinmatningsfack Upp till 100 ark vanligt papper kan fyllas på. 4. Sidoinmatningsfackets pappersstöd för stora format Vid utskrift till papper större än A4 ska Sidoinmatningsfackets pappersstöd för stora format dras ut. För mer information om vilka papperstyper och format som kan användas, se s.76 "Papper som stöds för varje kassett". 5. Höger lucka Öppna denna för att ta bort felmatat papper och när överföringsvalsen eller fixeringsenheten ska bytas. 6. Handtag Dra ut handtaget när du ska lyfta skrivaren. 7. Kassett 1, Kassett 2 Upp till 550 ark kan läggas i varje kassett när normalt papper används. 8. Vänster frontlucka Öppna denna när du ska byta toneruppsamlare. Toneruppsamlaren samlar upp toner som blivit över vid utskrifter. Om meddelandet " 9. Strömbrytare Toneruppsamlare full" visas på displayen är det dags att byta toneruppsamlare. Använd denna för att slå på och stänga av strömmen till skrivaren. 10. Frontlucka Öppna denna när du ska byta tonerpatron, trumma eller mellanliggande överföringsbälte. 11. Kontrollpanelen Innehåller tangenter för styrning av skrivaren och en display som visar skrivarens status. 13

14 Översikt över skrivaren 12. Pappersstöd Dra ut pappersstödet för att skriva ut på papper större än A3. s.76 "Papper som stöds för varje kassett". 14

15 Översikt över skrivaren Exteriör: Baksida Här presenteras namnen på delarna som finns på skrivarens baksida och deras funktioner. 1. Platser för valfria gränssnittskort Här kan valfria gränssnittskort installeras. Sätt i ett Gigabit Ethernetkort (tillval), ett IEEE b gränssnittskort, en Bluetooth-enhet eller ett IEEE1284- gränssnittskort i den vänstra kortplatsen. Den högra kortplatsen är avsedd för ett USB-värdkort. 2. Platser för expansionskort Sätt i ett säkerhetskort, digitalkamerakort eller krypteringskort. 3. Styrkort Dra ut kortet när du installerar tillval som SDRAM-minnet eller kontohanteringsmodulen. 4. Ventilationsöppningar Förhindrar att skrivaren överhettas genom att släppa ut värme från interna komponenter. Placera inga föremål mot eller i närheten av öppningarna. Det kan förorsaka funktionsfel hos skrivaren. När meddelandet "Meddelande om byte/byt mitt.överf.enh snart" visas på displayen bör dammfiltret bytas. Byt det samtidigt som du byter den mellanliggande överföringsenheten. 5. Nätströmskontakt Anslut nätströmskabeln till skrivaren och den andra änden till ett vägguttag. 6. Papperstorkbrytare Om luftfuktigheten är hög kan papperet i kassetten bli fuktigt vilket ger sämre utskriftskvalitet. Torkvärmaren förebygger fukt. Slå på denna brytare vid hög luftfuktighet. 7. Ethernetport Använd en nätverkskabel för att ansluta skrivaren till nätverket. 8. USB-port Använd en USB-kabel för att ansluta skrivaren till en värddator. 15

16 Översikt över skrivaren Interiör Här presenteras namnen på de delar som finns inuti skrivaren samt deras funktioner. ASZ006S 1. Fixeringsenhet När följande meddelande visas ska fixeringsenheten bytas: "Meddelande om byte/byt fixeringsenhet snart." "Byt fixeringsenhet." Byt fixeringsenheten och överföringsvalsen samtidigt. 2. Överföringsvals När följande meddelande visas ska överföringsvalsen bytas: "Meddelande om byte/byt fixeringsenhet snart." "Byt fixeringsenhet." Byt överföringsvals och fixeringsenhet samtidigt. 3. Inre lucka Öppna denna när du byter trumman eller den mellanliggande överföringsenheten. 4. Trumma Trummorna är placerade i följande ordning från vänster: gul (Y), cyan (C), magenta (M), och svart (K). När följande meddelande visas ska respektive trumma bytas: "Meddelande om byte/byt trumma snart: svart." "Byt trumma: svart." "Meddelande om byte/byt trumma snart: färg." "Byt trumma:färg." 5. Mellanliggande Överföringsenhet När följande meddelande visas ska den mellanliggande överföringsenheten bytas: 6. Toner "Meddelande om byte/byt m.ligg. öf.enhet snart." "Byt mell.ligg. överf.enhet." Toner är placerad i följande ordning från vänster: svart (K), gul (Y), cyan (C) och magenta (M). 16

17 Översikt över skrivaren När följande meddelande visas är det dags att byta respektive toner: " Slut på toner" " Byt tonerpatron<k,c,m,y>." 17

18 Översikt över skrivaren Kontrollpanel Här presenteras namn på kontrollpanelens olika delar och deras funktioner. ATU049S SV 1. Display Visar skrivarens nuvarande status och felmeddelanden. När skrivaren går in i energisparläge stängs bakgrundsljuset av. Mer information om energisparläge finns i Handbok för programvara. 2. Valtangenter Motsvarar de funktioner som visas på displayens nedersta rad. 3. [Återgå]-tangent Tryck på tangenten när du vill återgå till föregående skärm. 4. Bläddringstangenter Tryck för att flytta markören i respektive riktning. När handboken refererar till knapparna [ ] [ ] [ ] [ ] tryck på bläddringstangenten för motsvarande riktning. 5. [OK]-tangent Tryck på den här knappen för att bekräfta eller verkställa inställningar eller fortsätta till nästa nivå i menyn. 6. Data In-indikator Blinkar när skrivaren tar emot data från en dator. Data In-indikatorn tänds om det finns data att skriva ut. 7. Fel-indikator Tänds då ett skrivarfel inträffar. Följ anvisningarna på displayen. 8. Strömindikator Strömindikatorn är tänd när strömmen är på. Den är släckt när strömmen är avstängd eller när skrivaren är i energisparläge 9. [Avbr jobb]-tangent Tryck på tangenten för att avbryta ett pågående utskriftsarbete när skrivaren är online. 10. [Meny]-tangent Tryck på knappen när du vill konfigurera eller kontrollera skrivarinställningarna. 11. [Online]-tangent Anger om skrivaren är online eller offline. Tryck på tangenten för att växla läge mellan offline och online. När lampan lyser är skrivaren online och kan ta emot data från anslutna datorer. När lampan är släckt är skrivaren offline och kan ej ta emot data från anslutna datorer. 18

19 Översikt över skrivaren Vid konfigurering av inställningar trycker du på [Online]-tangenten för att återgå till startskärmen. Fästa dekalen på kontrollpanelen 1. Ta bort den genomskinliga skyddsfilmen från dekalen som sitter på skrivaren. Ta inte bort själva dekalen från maskinen. 2. Ta bort baksidan av dekalen. 3. Passa in hålen på dekalen efter displayen och knapparna på kontrollpanelen. Fäst sedan dekalen på kontrollpanelen med hjälp av fingrarna. Ändra språkinställningarna på displayen så att de stämmer med dekalen på kontrollpanelen. För mer information, se "Välj språk för displayen", Handbok för snabbinstallation. 19

20 Översikt över skrivaren Display I denna del förklaras hur du konfigurerar med hjälp av display startskärm. Objekten markeras när de är valda. Rör inte vid displayen. Följande skärm visas när du slår på skrivaren. AQC060S SV 1. Driftstatus eller meddelanden Visar skrivarens nuvarande status eller meddelanden. 2. [Altern.] Tryck för att visa status för de tillval som är installerade i skrivaren. 3. [Utsk.job] Tryck för att visa utskriftsjobb som skickats från en dator. 4. [Förb.mat] Tryck för att visa menyn med förbrukningsmateriel för skrivaren. Som standardinställning visas tonernivå. Om du vill stänga av visning av tonernivå väljer du [Underhåll] [Allmänna inställningar] [Visa info.förbrukn. mater.] [Av]. Justera ljusstyrkan om skärmen är mörk. Läsa displayen och använda tangenter ATU051S SV 1. [Återgå]-tangent Avbryter en åtgärd eller återgår till föregående skärm. 20

21 Översikt över skrivaren 2. Bläddringstangenter Flyttar markören i respektive riktning. När tangenterna [ ] [ ] [ ] [ ] visas i denna handbok trycker du på motsvarande bläddringstangent. 3. [OK]-tangent Bekräftar inställningar och inställda värden eller går vidare till nästa menynivå. 4. Valtangenter Motsvarar de funktioner som visas på displayens nedersta rad. När denna handbok ger anvisningen "tryck på [Altern.]" trycker du på vänster valtangent. 21

22 Installera tillval Installera tillval Tillgängliga tillval...23 Ordning för installation av tillval...24 Installera Tillval...25 Försiktighetsanvisningar vid ominstallation av styrkortet...27 Installera pappersmatningsenheten (tillval)...28 Koppla pappersmatningsenheten för 500 ark till pappersmatningsenheten för ark...29 Installera pappersmatningsenheten...31 Installera SDRAM-minne...35 Installera kontohanteringsmodul...38 Installera Gigabit Ethernetkort...41 Installera IEEE b gränssnittsenhet...43 Installera en Bluetooth gränssnittsenhet...46 Installera IEEE 1284-gränssnittskort...48 Installera USB-värdgränssnittskortet...50 Installera Kamera direktutskriftskort eller Säkerhetskort...52 G A_1.0 Copyright

23 Installera tillval Tillgängliga tillval Genom att installera tillval kan du öka skrivarens kapacitet och få tillgång till ett större urval funktioner. Varje tillval specificeras vidare på s.211 "Tekniska specifikationer". Innan du installerar tillval ska maskinen vara avstängd och urkopplad i minst en timme. Maskinens delar blir väldigt heta och kan ge brännskador vid beröring. Tillvalslista Nedan följer en lista över tillval för skrivaren. Lista över tillval Tray Unit TK3000 Paper Feed Unit PB3000 LCIT PB3010 Memory Unit Type C 128 MB Memory Unit Type C 256 MB User Account Enhance Unit Type E Gigabit Ethernet Board Type A USB Host Interface Unit Type A Beskrivning Pappersmatningsenhet för 500 ark Pappersmatningsenhet för ark Pappersmatningsenhet för ark 128 MB SDRAM-minne 256 MB SDRAM-minne Kontohanteringsmodul Gigabit Ethernetkort USB-värdkort IEEE b Interface Unit Type I IEEE b gränssnittsenhet( ) IEEE b Interface Unit Type H IEEE b gränssnittsenhet ( ) Bluetooth Interface Unit Type 3245 IEEE 1284 Interface Board Type A Camera Direct Print Card Type C Data Overwrite Security Unit Type G Bluetooth-gränssnittsenhet IEEE 1284-gränssnittskort Kamera direktutskriftskort Dataskyddsenhet För installation av nedanstående tillval, kontakta återförsäljaren eller en servicetekniker. Lista över tillval Beskrivning Bridge Unit C810 Booklet Finisher SR3000 Punch Kit PU3000 NA Punch Kit PU3000 EU Transportenhet Häftesefterbehandlare Hålslagskit (för häftesefterbehandlare, 2 och 3-hålstyp) Hålslagskit (för häftesefterbehandlare, 2 och 4-hålstyp) 23

24 Installera tillval Lista över tillval Punch Kit PU3000 SC Finisher SR3030 Punch Unit Type 3260 NA 3/2 Punch Unit Type 3260 EU 2/4 Punch Unit Type 3260 SC Beskrivning Hålslagskit (för häftesefterbehandlare, 4-hålstyp) 2-facks efterbehandlare Hålslagskit (för 2-facks efterbehandlare, 2 och 3-hålstyp) Hålslagskit (för 2-facks efterbehandlare, 2 och 4-hålstyp) Hålslagskit (för 2 -facks efterbehandlare, 4-hålstyp) Ordning för installation av tillval Vid installation av flera tillval rekommenderar vi följande installationsordning: 1. Installera pappersmatningsenheten för 500 ark Pappersmatningsenheten för 500 ark kan användas tillsammans med pappermatningsenheten för ark. I så fall måste pappersmatningsenheten för 500 ark kopplas till pappersmatningsenheten för ark innan de installeras i skrivaren. 2. Installera pappersmatningsenheten för 1 000/2 000 ark Antingen pappersmatningsenheten för ark eller pappersmatningsenheten för ark kan anslutas, men det går inte att ansluta båda samtidigt. 3. Installera SDRAM-minnet Installera minneskortet på avsedd plats på styrkortet. Det finns två typer av minnesenhet: 128 MB och 256 MB. 4. Installera kontohanteringsmodulen Montera modulen på platsen för kontohanteringsmodulen på styrkortet. 5. Installera gränssnittskort (tillval) Sätt i Gigabit Ethernetkort, IEEE b gränssnittskort, Bluetooth-gränssnittskort eller IEEE 1284 gränssnittskort på vänster kortplats. Installera ett USB-värdgränssnittskort på höger kortplats. 6. Installera ett direktutskriftskort för kamera eller säkerhetskort Sätt i direktutskriftskortet för kamera eller säkerhetskortet på kortplatsen på styrkortet. 7. Fästa transportenheten Om du vill använda häftesefterbehandlaren eller 2-facks efterbehandlaren tar du först utmatningsfacket och ansluter transportenheten. För att installera detta tillval ska du kontakta återförsäljaren eller en servicetekniker. 8. Installera häftesefterbehandlaren eller 2-facks efterbehandlaren Installera transportenheten först. Koppla därefter in detta tillval på skrivarens vänstra sida. För att detta tillval ska kunna installeras måste en pappersmatningsenhet för antingen eller ark vara installerad redan. För att installera detta tillval ska du kontakta återförsäljaren eller en servicetekniker. 24

25 Installera tillval 9. Koppla hålslagsenheten till efterbehandlaren Installera detta tillval för att möjliggöra hålslagning i efterbehandlaren. För att installera detta tillval ska du kontakta återförsäljaren eller en servicetekniker. Installera Tillval Installera tillval på de platser som visas nedan. Externa tillval ATU086S 1. Pappersmatningsenhet för 500 ark Fästs på skrivarens undersida. Vid användning av vanligt papper rymmer enheten 500 ark. Pappersmatningsenheten för 500 ark identifieras som "Kassett 3". Se s.29 "Koppla pappersmatningsenheten för 500 ark till pappersmatningsenheten för ark.". 2. Pappersmatningsenhet för ark Ansluts till skrivarens undersida, eller under pappersmatningsenheten för 500 ark. Vid användning av vanligt papper rymmer enheten ark (550 ark per kassett). Beroende på var den ansluts identifieras kassetterna i pappersmatningsenheten för ark som följer: När de är installerade på själva skrivaren: "Kassett 3", "Kassett 4". När de är installerade på pappersmatningsenheten för 500 ark: Kassett 4, Kassett 5 Se s.31 "Installera pappersmatningsenheten". 3. Pappersmatningsenhet för ark Anslut till skrivarens undersida. Vid användning av vanligt papper rymmer enheten ark. Inräknat standardpapperskassetterna (550 ark 2 kassetter) och sidoinmatningsfacket(100 ark) kan maximalt ark papper laddas samtidigt. Pappersmatningsenheten för ark identifieras som "Kassett 3". Se s.31 "Installera pappersmatningsenheten". 4. Transportenhet 25

26 Installera tillval Interiör Ta bort utmatningsfacket och anslut transportenheten. Transportenheten sorterar utmatningen till efterbehandlaren och utmatningsfacket. För att installera detta tillval ska du kontakta återförsäljaren eller en servicetekniker. 5. Häftesefterbehandlare Anslut transportenheten först och anslut sedan detta tillval på skrivarens vänstra sida. Efterbehandlaren har funktioner som växelsortering, häftning, bindning och hålslagning. Dessutom stöder den sortering av utskriftsjobb som att växla utmatningsfack för varje jobb. *1: Efterbehandlarens övre fack *2: Efterbehandlarens växelfack *3: Efterbehandlarens häftesfack För att installera detta tillval ska du kontakta återförsäljaren eller en servicetekniker facks efterbehandlare Anslut transportenheten först och anslut sedan detta tillval på skrivarens vänstra sida. Efterbehandlaren har funktioner som växelsortering, häftning, bindning och hålslagning. Dessutom stöder den sortering av utskriftsjobb som att växla utmatningsfack för varje jobb. *4: Efterbehandlarens övre utmatningsfack *5: Efterbehandlarens växelfack För att installera detta tillval ska du kontakta återförsäljaren eller en servicetekniker. Kombinationer av pappersmatningsenhet och efterbehandlare En efterbehandlare kan bara kopplas till när pappersmatningsenheten för eller ark inte används tillsammans med pappersmatningsenheten för 500 ark ATU084S 1. Kamera direktutskriftskort/säkerhetskort s.52 "Installera Kamera direktutskriftskort eller Säkerhetskort" 2. USB-värdgränssnittskort s.50 "Installera USB-värdgränssnittskortet" 3. Gränssnittskort som tillval 26

27 Installera tillval Gigabit Ethernetkort s.41 "Installera Gigabit Ethernetkort" IEEE b-gränssnittsenhet s.43 "Installera IEEE b gränssnittsenhet" Bluetooth-gränssnittsenhet s.46 "Installera en Bluetooth gränssnittsenhet" IEEE 1284-gränssnittskort s.48 "Installera IEEE 1284-gränssnittskort" 4. SDRAM-minne s.35 "Installera SDRAM-minne" 5. Kontohanteringsmodul s.38 "Installera kontohanteringsmodul" För specifikationer för varje tillval, se s.211 "Tekniska specifikationer". s.211 "Tekniska specifikationer" Försiktighetsanvisningar vid ominstallation av styrkortet Hantera kortet varsamt när du installerar tillval i det utanför skrivaren. För att installera om styrkortet fattar du tag i handtaget mitt på kortet och trycker bestämt in kortet i skrivaren. Följande kan inträffa om styrkortet inte är korrekt installerat: 1. Alla indikatorer på kontrollpanelen lyser. 2. Inga indikatorer på kontrollpanelen lyser. 3. Felmeddelandet "SC670" visas på skärmen. ATU039S 27

28 Installera tillval Installera pappersmatningsenheten (tillval) Börja med att installera pappersmatningsenheten vid montering av flera tillval. Fyra personer krävs för att installera pappersmatningsenheten. Försäkra dig om att det finns tillräckligt många på plats innan du börjar. Tillvalskonfigurationer Följande tabell visar tillgängliga konfigurationer av skrivare och tillval. ATU085S 1. Skrivare pappersmatningsenhet för 500 ark Se s.31 "Installera pappersmatningsenheten" för monteringsanvisningar. 2. Skrivare pappersmatningsenhet för 500 ark pappersmatningsenhet för ark För att installera tillval i denna konfiguration, se s.29 "Koppla pappersmatningsenheten för 500 ark till pappersmatningsenheten för ark." för anvisningar om hur man kopplar pappersmatningsenheten för 500 ark till pappersmatningsenheten för ark. Se därefter s.31 "Installera pappersmatningsenheten" för anvisningar om hur man monterar dessa på skrivaren. 3. Skrivare pappersmatningsenhet för ark Se s.31 "Installera pappersmatningsenheten" för monteringsanvisningar. 4. Skrivare pappersmatningsenhet för ark Se s.31 "Installera pappersmatningsenheten" för monteringsanvisningar. Förpackningens innehåll Förpackningsinnehållet för respektive tillval visas nedan. Förpackningsinnehåll för pappersmatningsenhet för 500 ark Pappersmatningsenhet för 500 ark Två konsoler Tre skruvar SV ATU040S Förpackningsinnehåll för pappersmatningsenhet för ark 28

29 Installera tillval Pappersmatningsenhet för 1000 ark Två konsoler Tre skruvar SV ATU041S Förpackningsinnehåll för pappersmatningsenhet för ark Pappersmatningsenhet för ark Två konsoler Tre skruvar SV ATU042S Koppla pappersmatningsenheten för 500 ark till pappersmatningsenheten för ark. Pappersmatningsenheten för 500 ark kan användas tillsammans med pappersmatningsenheten för ark. I så fall ska pappersmatningsenheten för 500 ark kopplas till pappersmatningsenheten för ark innan den monteras på skrivaren. Detta stycke beskriver hur man kopplar pappersmatningsenheten för 500 ark till pappersmatningsenheten för ark. Pappersmatningsenheten för 500 ark väger cirka 13,5 kg (29,8 lb.). När pappersmatningsenheten flyttas ska du hålla den i botten på båda sidor och sedan lyfta den sakta. Att lyfta den vårdslöst eller tappa den kan förorsaka skada. 1. Kontrollera innehållet i förpackningen. 2. Ta bort förpackningsmaterialet från pappersmatningsenheten. 3. Lyft upp pappersmatningsenheten för 500 ark, passa in den över ovansidan på pappersmatningsnheten för ark och sänkt försiktigt ner den på plats. Placera den så att den sitter ordentligt på plats i de vertikala stiften. 29

30 Installera tillval ASZ183S 4. Dra sakta ut kassetten i pappersmatningsenheten för 500 ark tills det tar stopp, och lyft därefter upp kassetten en liten aning och dra ut den helt. ASZ268S Placera kassetten på en plan yta. 5. Skruva i en skruv i hålet på vänster sida av öppningen till kassetten för att fästa den vid pappersmatningsenheten. Skruva åt skruven ordentligt med ett mynt. ASZ185S 30

31 Installera tillval 6. Lyft upp framsidan av kassetten och skjut försiktigt in den i pappersmatningsenheten tills det tar stopp. ASZ184S 7. Skruva fast två hållare på enhetens baksida med de återstående skruvarna. Dra åt skruvarna ordentligt med ett mynt. ASZ197S Installera pappersmatningsenheten Här beskrivs hur du installerar pappersmatningsenheterna för 500 ark, ark och ark. Samma procedur används för samtliga tre enheter. Pappersmatningsenheten för ark används som exempel. Skrivaren väger cirka 95 kg (209,5 lb.). När skrivaren ska flyttas krävs fyra personer. De ska hålla i handtagen som finns på sidorna om skrivaren och lyfta den sakta. Att lyfta skrivaren vårdslöst eller att tappa den kan orsaka personskada. När pappersmatningsenheten för ark ska användas med pappersmatningensenheten för 500 ark ska pappersmatningsenheten för 500 ark fästas vid pappersmatningsenheten för ark innan de kopplas till skrivaren. Det går inte att montera pappersmatningsenheten för ark på skrivaren när pappersmatningsenheten för ark är monterad. När pappersmatningsenheten för ark är monterad går det inte att montera pappersmatningsenheten för 500 ark eller pappersmatningsenheten för ark. Innan du använder den nya pappersmatningsenheten måste du konfigurera inställningarna i skrivardrivrutinen. Installationen kräver minst fyra personer. 1. Kontrollera innehållet i förpackningen. 2. Slå av skrivarens strömbrytare och dra sedan ur nätsladden från vägguttaget. 3. Ta bort förpackningsmaterialet från pappersmatningsenheten. 31

32 Installera tillval 4. När pappersmatningsenheten för ark och pappersmatningsenheten för 500 ark används tillsammans ska de två enheterna först kopplas till varandra och därefter kopplas till skrivaren. För anvisningar, se s.29 "Koppla pappersmatningsenheten för 500 ark till pappersmatningsenheten för ark.". 5. Dra ut handtaget från skrivarens högra sida. ASZ076S 6. Lyft skrivaren i handtagen som finns på dess båda sidor. ASZ077S Skrivaren ska alltid lyftas av minst fyra personer. 7. Passa in skrivarens framsida mot framsidan på pappersmatningsenheten och sänk försiktigt ned den. Placera den så att den sitter ordentligt på plats i de vertikala stiften. ASZ254S Återställ handtaget du drog ut från skrivaren till dess ursprungliga position. 32

33 Installera tillval 8. Dra sakta ut kassett 2 ur skrivaren tills det tar stopp och lyft därefter upp kassettens framsida en aning och dra sedan ut kassetten. ASZ255S Placera kassetten på en plan yta. 9. Skruva i en skruv i hålet på vänster av kassettöppningen för att fästa skrivaren vid pappersmatningsenheten. Skruva åt skruven ordentligt med ett mynt. ASZ256S 10. Lyft upp kassettens framsida och skjut försiktigt in den i skrivaren tills det tar stopp. ASZ257S 11. Skruva fast två hållare på enhetens baksida med de återstående skruvarna. Dra åt skruvarna ordentligt med ett mynt. 33

34 Installera tillval ASZ258S 12. Sätt i sladden i eluttaget och slå på skrivaren med strömbrytaren. 13. Skriv ut en konfigurationssida för att bekräfta att enheten är korrekt ansluten. Kontrollera att pappersmatningsenheten (tillval) är korrekt installerad genom att skriva ut konfigurationssidan och kontrollera "Anslutningsutrustning" på konfigurationssidan. Om enheten anslöts korrekt visas följande: Pappersmatningsenhet för 500 ark: Enkassettfack Pappersmatningsenhet för ark: Tvåkassettfack Pappersmatningsenhet för ark: Stormagasin Om kassetten inte blivit korrekt installerad upprepas processen från steg 2. Om den inte kan installeras korrekt ens efter ominstallation ska du kontakta återförsäljaren eller en servicetekniker. Om utskriftsområdet inte är korrekt centrerat, se s.153 "Justera utskriftsposition". Se Handbok för snabbinstallation angående utskrift av konfigurationssidan. Handbok för snabbinstallation s.153 "Justera utskriftsposition" 34

35 Installera tillval Installera SDRAM-minne Rör inte vid insidan av styrkortsutrymmet. Annars finns risk för skrivarfel och brännskada. Innan du rör vid SDRAM-minnet ska du jorda dig genom att röra vid något av metall för att få bort eventuell statisk elektricitet. Statisk elektricitet kan skada SDRAM-minnet. Utsätt inte minnesenheten för kraftiga stötar. Skrivaren levereras med 256 MB minne. Detta kan utökas till maximalt 512 MB. Innan du använder den nya minnesenheten måste du konfigurera inställningarna i skrivardrivrutinen. 1. Slå av skrivarens strömbrytare och dra sedan ur nätsladden från vägguttaget. 2. Ta bort de fem skruvarna som håller styrkortet på plats. ATU003S De borttagna skruvarna används senare för att sätta fast styrkortet igen. 3. Håll i handtaget och dra försiktigt ut styrkortet. ATU004S Håll i styrkortet med båda händerna och dra hela kortet rakt ut ur skrivaren. Placera det därefter på en plan yta, exempelvis ett bord. 35

36 Installera tillval ATU005S 4. Installera SDRAM-minnet på angiven plats på styrkortet. ATU006S Det finns två platser avsedda för SDRAM-moduler. Standardmodulen på 256 MB sitter på den inre platsen. Använd den yttre platsen för installation av ytterligare ett minne. 5. Rikta in skåran på SDRAM-modulen mot kortplatsen och sätt därefter i modulen vertikalt. ATU007S 6. Tryck ned SDRAM-modulen tills den klickar på plats. ATU008S 36

37 Installera tillval 7. Om du ska installera kontohanteringsmodulen ska den också installeras innan du sätter tillbaka styrkortet i skrivaren. 8. Passa in styrkortet i skrivaren och och skjut sedan försiktigt in det tills det tar stopp. ATU009S Skjut med ett bestämt tryck in det i skrivaren med hjälp av handtaget. Om styrkortet inte installeras korrekt kan det bli funktionsfel på skrivaren. 9. Skruva åt de fem skruvarna för att fästa styrkortet på plats i skrivaren. ATU010S Kontrollera att SDRAM-modulen är korrekt installerad genom att skriva ut konfigureringssidan. Försäkra dig om att det sammanlagda minnesvärdet visas under "Enhetsanslutning" på konfigurationssidan. Tabellen nedan visar SDRAM-modulernas totala kapacitet. Standard Utökad Totalt 256 MB 128 MB 384 MB 256 MB 256 MB 512 MB Om modulen inte installerades korrekt upprepar du processen från steg 1. Om installationen inte blir korrekt ens efter en ominstallation ska du kontakta återförsäljaren eller en servicetekniker. För information om utskrift av konfigureringssidan, se Handbok för snabbinstallation. Var försiktig när du installerar styrkortet. Se s.27 "Försiktighetsanvisningar vid ominstallation av styrkortet" för mer information. Handbok för snabbinstallation s.27 "Försiktighetsanvisningar vid ominstallation av styrkortet" 37

38 Installera tillval Installera kontohanteringsmodul Ta inte på insidan av styrkortsutrymmet. Det kan förorsaka funktionsfel hos skrivaren eller brännskada. Innan du börjar arbeta måste du jorda dig genom att ta på något metallföremål så att eventuell statisk elektricitet laddas ur. Statisk elektricitet kan skada kontohanteringsmodulen. Utsätt inte kontohanteringsmodulen för kraftiga stötar. 1. Kontrollera innehållet i förpackningen. AET080S 2. Slå av skrivarens strömbrytare och dra sedan ur nätsladden från vägguttaget. 3. Ta bort de fem skruvarna som håller styrkortet på plats. ATU003S De borttagna skruvarna används senare för att sätta fast styrkortet igen. 4. Håll i handtaget och dra försiktigt ut styrkortet. ATU004S 38

39 Installera tillval Håll i styrkortet med båda händerna och dra hela kortet rakt ut ur skrivaren. Placera det därefter på en plan yta, exempelvis ett bord. ATU005S 5. Installera kontohanteringsmodulen som visas på bilden. ATU011S 6. För in de utskjutande delarna av kontohanteringsmodulen i hålen på styrkortet. ATU012S 7. Tryck ned kontohanteringsmodulen tills den klickar på plats och kontrollera att den sitter säkert. ATU013S 39

40 Installera tillval 8. Vid installation av SDRAM-modulen ska den installeras innan du sätter tillbaka styrkortet i skrivaren. 9. Passa in styrkortet i skrivaren och och skjut sedan försiktigt in det tills det tar stopp. ATU009S Skjut med ett bestämt tryck in det i skrivaren med hjälp av handtaget. Om styrkortet inte installeras korrekt kan det bli funktionsfel på skrivaren. 10. Skruva åt de fem skruvarna för att fästa styrkortet på plats i skrivaren. ATU010S Kontrollera att kontohanteringsmodulen installerades korrekt genom att skriva ut konfigurationssidan. Om den är korrekt installerad visas "Kontohanteringsmodul" vid "Enhetsanslutning" på konfigurationssidan. Om kontohanteringsmodulen inte installerades korrekt så upprepar du processen från steg 2. Om ominstallationen inte löser problemet ska du kontakta en återförsäljare eller servicetekniker. Hjälp till att återvinna genom att ta tillbaka obehövda kontohanteringsmoduler till återförsäljaren eller serviceteknikern. Se Handbok för snabbinstallation angående utskrift av konfigurationssidan. Var försiktig när du installerar styrkortet. Se s.27 "Försiktighetsanvisningar vid ominstallation av styrkortet" för mer information. Handbok för snabbinstallation s.27 "Försiktighetsanvisningar vid ominstallation av styrkortet". 40

41 Installera tillval Installera Gigabit Ethernetkort Skrivarens Ethernet- och USB-portar är inte tillgängliga när Gigabit Ethernetkort är anslutet till skrivaren. Använd Ethernet- och USBportarna på Gigabit Ethernetkortet. Innan du börjar arbeta ska du jorda dig genom att röra vid något av metall för att få bort eventuell statisk elektricitet. Statisk elektricitet kan skada Gigabit Ethernetkortet. Utsätt inte Gigabit Ethernetkortet för stötar. 1. Kontrollera innehållet i förpackningen. Gigabit Ethernetkort Skyddslock (ett vardera för ethernetporten och USB-porten) Ferritkärna SV ATU001S Använd den medföljande ferritkärnan om du ansluter en Ethernetkabel till kortet. 2. Slå av skrivarens strömbrytare och dra sedan ur nätsladden från vägguttaget. 3. Dra ur kablarna från skrivarens USB- och Ethernetport och täck respektive port med ett skyddslock. ATU014S 4. Lossa på de två skruvarna och ta bort luckan till kortplatsen. ATU023S Luckan återanvänds inte. 41

42 Installera tillval 5. Sätt i Gigabit Ethernetkortet hela vägen in. ATU015S Kontrollera att Gigabit Ethernetkortet är ordentligt anslutet till styrkortet. 6. Dra fast de två skruvarna för att fästa kortet. ATU018S Efter att installationen är klar ska du kontrollera att Gigabit Ethernetkortet är korrekt installerat genom att skriva ut konfigureringssidan. Om det är korrekt installerat visas "Gigabit Ethernetkort" för "Enhetsanslutning" på konfigurationssidan. Om kortet inte installerades korrekt upprepar du processen från steg 2. Om ominstallationen inte löser problemet ska du kontakta återförsäljaren eller en servicetekniker. För information om utskrift av konfigureringssidan, se Handbok för snabbinstallation. Innan du använder Gigabit Ethernetkortet måste du konfigurera inställningarna från skrivarens kontrollpanel. Se s.63 "Ethernetkonfiguration" för vidare information. Handbok för snabbinstallation s.55 "Ethernetkabelanslutning" s.63 "Ethernetkonfiguration" 42

43 Installera tillval Installera IEEE b gränssnittsenhet Innan du börjar arbeta ska du jorda dig genom att röra vid något av metall för att få bort eventuell statisk elektricitet. Statisk elektricitet kan skada enheten. Utsätt inte enheten för kraftiga stötar. 1. Kontrollera innehållet i förpackningen. Gränssnittsenhet Kort Antenn Antennhatt SV ATU000S 2. Slå av skrivarens strömbrytare och dra sedan ur nätsladden från vägguttaget. 3. Lossa på de två skruvarna och ta bort luckan till kortplatsen. ATU023S Luckan återanvänds inte. 4. För in gränssnittsenheten så långt det går. ATU017S Kontrollera att gränssnittsenheten är ordentligt ansluten till styrkortet. 43

44 Installera tillval 5. Fäst gränssnittsenheten genom att skruva åt de två skruvarna. ATU018S 6. Fäst antennen på kortet. Fäst den så att kortets etikettsida är vänd nedåt och den räfflade sidan av antennen är vänd uppåt. AET096S 7. Håll kortet så att den räfflade sidan av antennen är vänd åt vänster och sätt försiktigt in kortet i gränssnittsenheten så långt det går. ATU019S 44

45 Installera tillval 8. Håll i antennlocket med de två avskurna hörnen vända åt vänster och sätt den över kortet. ATU020S Kontrollera att gränssnittsenheten installerades korrekt genom att skriva ut konfigurationssidan "IEEE b" visas för "Enhetsanslutning" på konfigurationssidan. Om kortet inte installerades korrekt upprepar du processen från steg 2. Om ominstallationen inte löser problemet ska du kontakta återförsäljaren eller en servicetekniker. Innan du använder IEEE b gränssnittsenhet måste du konfigurera inställningarna från skrivarens kontrollpanel. Se s.71 "Konfigurera IEEE b (trådlöst LAN)" för vidare information. För information om utskrift av konfigureringssidan, se Handbok för snabbinstallation. Handbok för snabbinstallation s.71 "Konfigurera IEEE b (trådlöst LAN)" 45

46 Installera tillval Installera en Bluetooth gränssnittsenhet När Bluetooth gränssnittsenheten är installerad i skrivaren kan enheter med Bluetooth-funktion som datorer och digitalkameror skriva ut trådlöst. Innan du börjar arbeta ska du jorda dig genom att röra vid något av metall för att få bort eventuell statisk elektricitet. Statisk elektricitet kan skada Bluetooth gränssnittsenheten. Utsätt inte enheten för kraftiga stötar. 1. Kontrollera innehållet i förpackningen. Gränssnittsenhet Kortadapter Kort SV ATU047S 2. Slå av skrivarens strömbrytare och dra sedan ur nätsladden från vägguttaget. 3. Lossa på de två skruvarna och ta bort luckan till kortplatsen. ASZ023S Luckan återanvänds inte. 4. För in gränssnittsenheten så långt det går. ATU017S Kontrollera att gränssnittsenheten är ordentligt ansluten till styrkortet. 46

47 Installera tillval 5. Fäst gränssnittsenheten genom att skruva åt de två skruvarna. ATU018S 6. Anslut kortet till kortadaptern. Sätt dem så att etikettsidan på både kortet och adaptern är vända uppåt. ASZ032S 7. Med etikettsidan till vänster trycker du sakta in kortadaptern i gränssnittsenheten tills det tar stopp. ATU021S Kontrollera att Bluetooth gränssnittsenheten installerades korrekt genom att skriva ut konfigurationssidan. Om den är korrekt installerad visas "Bluetooth" för "Enhetsanslutning" på konfigurationssidan. Om kortet inte installerades korrekt upprepar du processen från steg 2. Om ominstallationen inte löser problemet ska du kontakta återförsäljaren eller en servicetekniker. Vidare information finner du i bruksanvisningen för Bluetooth gränssnittsenhet. För information om utskrift av konfigureringssidan, se Handbok för snabbinstallation. Handbok för snabbinstallation 47

48 Installera tillval Installera IEEE 1284-gränssnittskort Innan du börjar arbeta ska du jorda dig genom att röra vid något av metall för att få bort eventuell statisk elektricitet. Statisk elektricitet kan skada IEEE 1284-gränssnittskortet. Utsätt inte IEEE 1284-gränssnittskortet för kraftiga stötar. För anslutning till IEEE 1284-gränssnittskortet används en half pitch 36-stifts gränssnittskabel. 1. Kontrollera innehållet i förpackningen. IEEE 1284 gränssnittskort SV ATU022S 2. Slå av skrivarens strömbrytare och dra sedan ur nätsladden från vägguttaget. 3. Lossa på de två skruvarna och ta bort luckan till kortplatsen. ATU023S Luckan återanvänds inte. 4. För in IEEE 1285-gränssnittskortet hela vägen. ATU024S Kontrollera att IEEE 1394-gränssnittskortet är ordentligt anslutet till styrkortet. 48

49 Installera tillval 5. Skruva åt de två skruvarna för att fästa gränssnittskortet. ATU025S Kontrollera att IEEE 1284-kortet installerats korrekt genom att skriva ut konfigurationssidan. Om det installerats korrekt, visas "Parallellt gränssnitt" som "Enhetsanslutning" på konfigurationssidan. Om kortet inte installerades korrekt upprepar du processen från steg 2. Om ominstallationen inte löser problemet ska du kontakta återförsäljaren eller en servicetekniker. För information om utskrift av konfigureringssidan, se Handbok för snabbinstallation. Handbok för snabbinstallation s.61 "Anslutning med parallellkabel". 49

50 Installera tillval Installera USB-värdgränssnittskortet Anslut USB-kabeln från en digitalkamera till USB-värdgränssnittsenheten. Anslutningar mellan USB-värdgränssnittskortet och en dator stöds inte. Innan du börjar arbeta ska du jorda dig genom att röra vid något av metall för att få bort eventuell statisk elektricitet. Statisk elektricitet kan skada USB-värdgränssnittskortet. Se s.59 "Digitalkameraanslutning" för vidare information. Utsätt inte USB-värdgränssnittskortet för kraftiga stötar. 1. Kontrollera innehållet i förpackningen. USB-värdkort Två ferritkärnor USB-kabel Krok SV ATU044S När du använder en annan kabel än den som levereras med kortet ska du fästa de två medföljande ferritkärnorna vid kabeln. 2. Slå av skrivarens strömbrytare och dra sedan ur nätsladden från vägguttaget. 3. Lossa på de två skruvarna och ta bort luckan till kortplatsen. ATU026S Luckan återanvänds inte. 50

51 Installera tillval 4. För in gränssnittskortet hela vägen in. ATU027S Kontrollera att gränssnittskortet är ordentligt anslutet till styrkortet. 5. Skruva åt de två skruvarna för att fästa gränssnittskortet. ATU028S Kontrollera att USB-värdgränssnittskortet installerades korrekt genom att skriva ut konfigurationssidan. Om det installerades korrekt visas "USB-värd" för "Enhetsanslutning" på konfigurationssidan. Om kortet inte installerades korrekt upprepar du processen från steg 2. Om ominstallationen inte löser problemet ska du kontakta återförsäljaren eller en servicetekniker. För information om utskrift av konfigureringssidan, se Handbok för snabbinstallation. Handbok för snabbinstallation s.59 "Digitalkameraanslutning" 51

52 Installera tillval Installera Kamera direktutskriftskort eller Säkerhetskort Förvara SD-minneskort oåtkomliga för barn. Kontakta läkare omedelbart om ett barn skulle råka svälja ett SD-minneskort. Utsätt inte kortet för kraftiga stötar. 1. Kontrollera innehållet i förpackningen. AET104S 2. Stäng av skrivaren med strömbrytaren och dra ur nätsladden. 3. Ta bort luckan till kortplatsen för styrkortets nedre expansionskort. 4. För in expansionskortet i skåran tills det klickar på plats. 52

53 Installera tillval 5. Sätt tillbaka kortplatsens lucka ( ) och skruva fast den med skruvarna ( ). Rör inte vid kortet när skrivaren används. Det kan lossna även om du bara nuddar det en aning. Luckan till kortplatsen måste sättas tillbaka. Kontrollera att kortet blev korrekt installerat genom att skriva ut konfigurationssidan. Om direktutskriftskortet för kamera är korrekt installerat visas "PictBridge" för Anslutningsutrustning under Systemreferens. Om kortet inte är korrekt installerat upprepar du processen från början igen. Om ominstallationen inte löser problemet ska du kontakta återförsäljaren eller en servicetekniker. För information om utskrift av konfigureringssidan, se Handbok för snabbinstallation. Handbok för snabbinstallation 53

54 Ansluta skrivarkablarna Ansluta skrivarkablarna Ethernetkabelanslutning...55 Förstå LED-lamporna...56 USB-kabelanslutning...58 Digitalkameraanslutning...59 Anslutning med parallellkabel...61 G A_1.0 Copyright

55 Ansluta skrivarkablarna Ethernetkabelanslutning Gör i ordning en hubb och andra nätverksenheter och anslut därefter Ethnernetkabeln till skrivaren. Anslut en 10BASE T eller 100BASE TX-kabel till skrivarens Ethernetport. För 1000BASE T finns även ett Gigabit Ethernetkort tillgängligt som tillval. Ingen Ethernetkabel medföljer skrivaren. Välj en kabel som passar nätverksmiljön. Skrivarens Ethernet och USB-portar är inte tillgängliga när Gigabit Ethernetkort är anslutet till skrivaren. Ansluta till maskinens standard Ethernetport 1. Sätt fast ferritkärnan som medföljer skrivaren vid skrivardelen av Ethernetkabeln. ASZ243S 2. Anslut Ethernetkabeln till Ethernetporten på vänster sida av skrivaren. ATU032S 3. Anslut den andra änden av kabeln till nätverket, exempelvis med en hubb. Ansluta till Ethernetporten på Gigabit Ethernetkortet 1. Anslut två ferritkärnor till Ethernetkabeln. Anslut kärnan som medföljer skrivaren till änden med kontakten, och den andra som medföljer Gigabit Ethernetkortet cirka 15 cm från slutet på kontakten( ). 55
